下载文档原格式
尼龙的种类尼龙系分子主链的重复结构单元中，含有酰胺基(—CONH—)的一类热塑性树脂，包括脂肪族聚酰胺、脂肪－芳香族聚酰胺及芳香族聚酰胺。
脂肪族聚酰胺品种多、产量大、应用广泛，既可作纤维，也可作塑料。
脂肪-芳香族聚酰胺品种少，产量也小；芳香族聚酰胺常简称为聚芳酰胺，主要用作纤维（芳纶）。
脂肪族尼龙分尼龙6、尼龙66、尼龙1010等。
其实尼龙6和尼龙66，区别不大。
之所以两种都生产，只是因为杜邦公司发明尼龙6，6后申请了专利所以其它的公司为了生产尼龙，才发明出尼龙6来。
尼龙是最常见的人造纤维。
1940年用尼龙织造的长统丝袜问世时大受欢迎，尼龙从此一举成名。
此后在二战期间，尼龙被大量用于织造降落伞和绳索。
不过尼龙最初的用途是制造牙刷的刷毛。
尼龙属于聚酰胺，在它的主链上有氨基。
氨基具有极性，会因氢键的作用而相互吸引。
所以尼龙容易结晶，可以制成强度很高的纤维。
聚酰胺为韧性角质状半透明或乳白色结晶性树脂，常制成圆柱状粒料，作塑料用的聚酰胺分子量一般为1.5万～2万。
各种聚酰胺的共同特点是耐燃，抗张强度高(达104MPa)，耐磨，电绝缘性好，耐热（在455kPa下热变形温度均在150℃以上），熔点150～250℃，熔融态树脂的流动性高，相对密度1.05～1.15(加入填料可增至1.6)，大都无毒。
漫谈尼龙纤维来源及种类尼龙(Nylon)纤维学名为聚酰胺(polyamide)纤维﹐其原为杜邦公司所生产之聚己二酰己二胺之商品名﹐即一般通称为尼龙六六(Nylon 66)。
聚酰胺纤维是第一个合成高分子聚合物商业化之合成纤维制品﹐其为在1937年由美国杜邦公司卡罗瑟斯(Caarothers)研究发明聚六甲基己二酰胺(即尼龙六六酰)﹐因而开启了合成纤维的第一页﹐其至今仍是聚酰胺纤维的代表。
卡罗瑟斯于1928年就在研究聚酯纤维﹐其完成脂肪族二元酸及二元醇之聚酯聚合体之基础研究﹐惟因熔点过低而无法实用。
但也因此研究而奠定了今日之PET聚酯纤维之辉煌腾达。
聚酰胺（PA）的介绍一、PA概述聚酰胺俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
包括脂肪族PA，脂肪—芳香族PA和芳香族PA。
其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。
尼龙中的主要品种是尼龙6（PA6）和尼龙66（PA66），占绝对主导地位，其次是尼龙11，尼龙12，尼龙610，尼龙 612，另外还有尼龙 1010，尼龙46，尼龙7，尼龙9，尼龙13，新品种有尼龙6I，尼龙9T和特殊尼龙 MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。
尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。
性能：尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为1.5-3万尼龙具有很高的机械强度，软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好，染色性差。
缺点是吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
尼龙与玻璃纤维亲合性十分良好。
尼龙中尼龙66的硬度、刚性最高，但韧性最差。
各种尼龙按韧性大小排序为： PA66＜PA66/6＜PA6＜PA610＜PA11＜PA12。
尼龙的燃烧性为UL94v-2级，氧指数为24-28，尼龙的分解温度＞299℃，在449~499℃时会发生自燃。
尼龙的熔体流动性好，故制品壁厚可小到1mm。
二、常用聚酰胺材料的性能与应用聚酰胺（PA）具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。
高温尼龙 pa46 电参数
高温尼龙 PA46 是一种具有优异耐热性能的工程塑料，其电参数如下：
1. 电导率：高温尼龙 PA46 的电导率较低，通常在 10^-12 到 10^-8 欧姆/厘米范围内。
2. 介电常数：高温尼龙 PA46 的介电常数通常在
3.5 到
4.5 之间。
3. 介电强度：高温尼龙 PA46 的介电强度通常在 20 到
30 千伏/毫米范围内。
4. 电阻率：高温尼龙 PA46 的电阻率较高，通常在 10^11 到 10^14 欧姆·厘米范围内。
5. 耐电弧性能：高温尼龙 PA46 具有良好的耐电弧性能，能够承受一定的电弧击穿电压。
需要注意的是，具体的电参数可能会受到材料的成分、制备工艺以及测试条件等因素的影响，以上数值仅供参考。
在实际应用中，建议根据具体需求进行测试和验证。

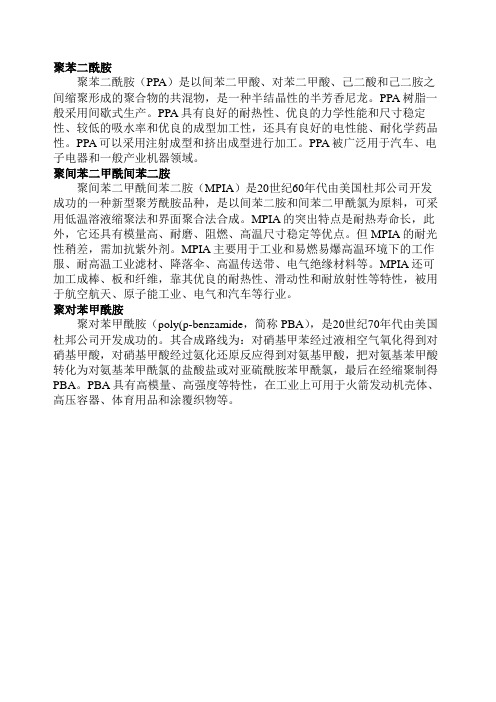

聚苯二酰胺
聚苯二酰胺（PPA）是以间苯二甲酸、对苯二甲酸、己二酸和己二胺之间缩聚形成的聚合物的共混物，是一种半结晶性的半芳香尼龙。
PPA树脂一般采用间歇式生产。
PPA具有良好的耐热性、优良的力学性能和尺寸稳定性、较低的吸水率和优良的成型加工性，还具有良好的电性能、耐化学药品性。
PPA可以采用注射成型和挤出成型进行加工。
PPA被广泛用于汽车、电子电器和一般产业机器领域。
聚间苯二甲酰间苯二胺
聚间苯二甲酰间苯二胺（MPIA）是20世纪60年代由美国杜邦公司开发成功的一种新型聚芳酰胺品种，是以间苯二胺和间苯二甲酰氯为原料，可采用低温溶液缩聚法和界面聚合法合成。
MPIA的突出特点是耐热寿命长，此外，它还具有模量高、耐磨、阻燃、高温尺寸稳定等优点。
但MPIA的耐光性稍差，需加抗紫外剂。
MPIA主要用于工业和易燃易爆高温环境下的工作服、耐高温工业滤材、降落伞、高温传送带、电气绝缘材料等。
MPIA还可加工成棒、板和纤维，靠其优良的耐热性、滑动性和耐放射性等特性，被用于航空航天、原子能工业、电气和汽车等行业。
聚对苯甲酰胺
聚对苯甲酰胺（poly(p-benzamide，简称PBA），是20世纪70年代由美国杜邦公司开发成功的。
其合成路线为：对硝基甲苯经过液相空气氧化得到对硝基甲酸，对硝基甲酸经过氨化还原反应得到对氨基甲酸，把对氨基苯甲酸转化为对氨基苯甲酰氯的盐酸盐或对亚硫酰胺苯甲酰氯，最后在经缩聚制得PBA。
PBA具有高模量、高强度等特性，在工业上可用于火箭发动机壳体、高压容器、体育用品和涂覆织物等。
主要尼龙品种的性能尼龙增强与未增强品种性能比较几种尼龙在大气中的平衡吸水率说明：聚酰胺（尼龙）的结构特点使它具有良好的机械性能、耐油和耐溶剂性能。
尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的固体。
它们的密度均稍大于1，使用温度可－40～105℃之间。
尼龙具有优良的机械性能，比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
在耐磨性、自润滑性以及冲击韧性方面，尼龙的性能也很好。
在化学性能上，尼龙能耐大多数盐类、耐油、耐芳烃类化合物方面也较好，但不耐强酸和氧化剂。
尼龙的缺点，如热变形温度低，连续使用温度在80～120℃（视不同品种而变化），吸水性较大等。
由于吸水性的影响，尼龙材料的机械（强度、蠕变）及电性能皆会变劣，尼龙制品的尺寸会发生变化。
从“几种尼龙在大气中的平衡吸水率”中的数据说明，随着酰胺基的密度降低，即比值次甲基数/酰胺基数升高，吸水率变小，尺寸的稳定性也相应地提高。
因此在制作精密度要求高，尺寸稳定性好的零件，宜选用尼龙-610、尼龙-1010、尼龙-11等材料。
单体浇铸尼龙（ＭＣ尼龙）单体浇铸尼龙（ＭＣ尼龙），又称ＭＣ尼龙，是单体已内酰胺在浇模内直接聚合成型所获得的尼龙-6工程塑料。
ＭＣ尼龙的特点如下：1．所得尼龙-6分子量可高达3.5～7万，而一般聚合的尼龙-6仅为2～3万，故ＭＣ尼龙的物理、机械性能较为优良。
2．工艺、设备和模具都比较简单，易于掌握，可浇铸各种型材，省去单体先聚合，再成型加工等复杂的生产过程。
3．只要模具比较简单，可铸造重量达上百斤的大型机械部件，如大型齿轮、蜗轮和导轨等。
4．吸水率为一般尼龙的一半，长期使用温度为100℃。
摘自《高聚物合成工艺学》华东理工大学赵德仁张慰盛主编。

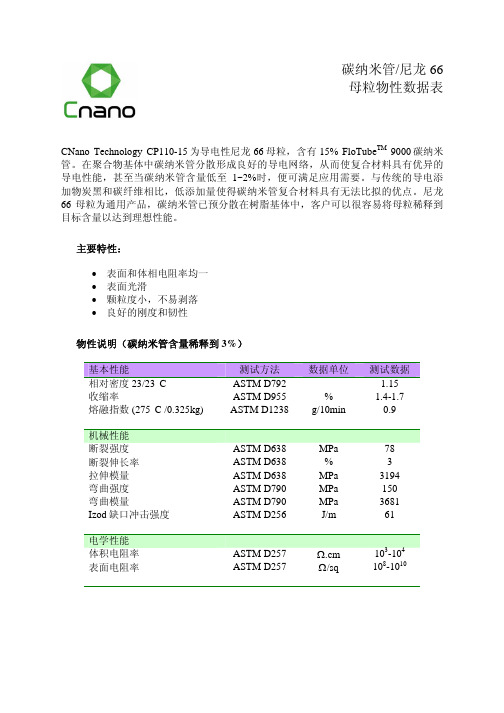

碳纳米管/尼龙66母粒物性数据表CNano Technology CP110-15为导电性尼龙66母粒，含有15% FloTube TM 9000碳纳米管。
在聚合物基体中碳纳米管分散形成良好的导电网络，从而使复合材料具有优异的导电性能，甚至当碳纳米管含量低至1~2%时，便可满足应用需要。
与传统的导电添加物炭黑和碳纤维相比，低添加量使得碳纳米管复合材料具有无法比拟的优点。
尼龙66母粒为通用产品，碳纳米管已预分散在树脂基体中，客户可以很容易将母粒稀释到目标含量以达到理想性能。
主要特性：•表面和体相电阻率均一•表面光滑•颗粒度小，不易剥落•良好的刚度和韧性物性说明（碳纳米管含量稀释到3%）基本性能测试方法数据单位测试数据相对密度 23/23°C ASTM D792 1.15收缩率ASTM D955 % 1.4-1.7熔融指数 (275°C /0.325kg) ASTM D1238 g/10min 0.9机械性能断裂强度ASTM D638 MPa 78断裂伸长率ASTM D638 % 3拉伸模量ASTM D638 MPa 3194弯曲强度ASTM D790 MPa 150弯曲模量ASTM D790 MPa 3681Izod缺口冲击强度ASTM D256 J/m 61电学性能体积电阻率ASTM D257 Ω.cm 103-104表面电阻率ASTM D257 Ω/sq 108-1010CNano Technology Ltd北京天奈科技有限公司建议注塑条件•注塑压力: 50-100 bar•熔体温度: 240-280°C•注射速率: 50-320 mL/sec•模具温度: 100-120°C•背压: 10 bar文件中提供的数据仅为一般通用信息，为目前我方所了解掌握的资料。
由于该产品适用及应用的范围多而广，有些甚至超出我方掌控，因此，即便我方没有考察到实际应用中的全部必要信息，我方也不负任何责任。
生产厂家：CP-Polymer型号：用途级别：注塑级PA6、6000 GS 15 HWCP、CP-Polymer【WELLAMID】※价格、物性、加工、用途描述PA6、6000 GS 15 HWCP◆特点：热稳定尼龙(Nylon，Polyamide，简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-255℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA10、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。
以PA6、PA66、PA610、PA11、PA12最为常用。
◆PA6学名：聚已内酰胺{ [ NH ( CN2)5 CO ]n}，英文名polycaprolactam，简称尼龙6。
PA6化学和物理特性PA6是半透明或不远明乳白色结晶形聚合物。
燃烧成蓝底黄火焰，烧植物味。
熔融温度较PA66低，加工性能比其他PA好。
制件有较高冲击强率，载荷分散性、柔软性好，热塑性、轻质、韧性好、耐耐环己酮和芳香溶剂和耐久性好工作温度80-1000C，低温脆化温度-20至-300C，熔点：215℃。
热分解温度：＞300℃。
密度：1.13g／cm3。
平衡吸水率：3.5％。
适于轻载荷条件下使用，具有良好的耐磨性、自润滑性和耐溶剂性。
有较好的消振，降噪能力。
可作机器仪表、仪器零件、电线电缆的绝缘；用玻纤增强后可制作齿轮、泵叶。
但PA6吸水性很大，饱和吸水率高达10%左右，影响性能；又因介电常数较大，不宜用作高频低损耗材料。
PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好，但吸湿性也更强。
原料级PA6系列TF2450I①原料描述部分规格级别注塑级外观颜色本色透明颗粒用途概述电子接插件备注说明高流动，易脱模，可替代新会美达M2500I②原料技术数据性能项目测试方法测试数据数据单位拉伸强度ISO527 65 MPa断裂伸长率ISO527 8 %弯曲强度ISO178 85 MPa悬臂梁缺口冲击强度ISO180 3 KJ/m2密度ISO1183 g/cm3洛氏硬度ISO2093/2 117 -熔点ISO3416 220 ℃ISO75 165 ℃阻燃性UL-94 HB -外表电阻率ISO167 1013Ω填充量灼烧法0 %增强级PA6系列TF100①原料描述部分规格级别注塑级外观颜色本色透明颗粒用途概述汽车配件、电子电器配件、电开工具、齿轮、机械零件等备注说明全新料，30-33%玻纤增强，高强度，易染色②原料技术数据性能项目测试方法测试数据数据单位拉伸强度ISO527 170 MPa断裂伸长率ISO527 5 %弯曲强度ISO178 235 MPa悬臂梁缺口冲击强度ISO180 22 KJ/m2密度ISO1183 g/cm3洛氏硬度ISO2093/2 120 -熔点ISO3416 225 ℃ISO75 215 ℃阻燃性UL-94 HB -外表电阻率ISO167 1013Ω填充量灼烧法30 %TF100-120①原料描述部分规格级别注塑级外观颜色本色半透微黄颗粒用途概述汽车配件、电子电器配件、电开工具、齿轮、机械零件等备注说明一级回料，30-33%GF增强，易染色增韧级PA6系列TF104R4①原料描述部分规格级别注塑级外观颜色白色颗粒用途概述电子电器元件、壳体、石油扶正器等备注说明全新料，超韧，可染色②原料技术数据性能项目测试方法测试数据数据单位拉伸强度ISO527 55 MPa断裂伸长率ISO527 60 %弯曲强度ISO178 70 MPa悬臂梁缺口冲击强度ISO180 60 KJ/m2密度ISO1183 g/cm3洛氏硬度ISO2093/2 110 -熔点ISO3416 220 ℃ISO75 125 ℃阻燃性UL-94 HB -外表电阻率ISO167 1013Ω填充量灼烧法0 %TF104R4NH①原料描述部分规格级别注塑级外观颜色白色颗粒用途概述电子电器元件、壳体、石油扶正器等备注说明全新料，超韧，耐寒-40℃，可染色弯曲强度ISO178 65 MPa悬臂梁缺口冲击强度ISO180 62 KJ/m2密度ISO1183 g/cm3洛氏硬度ISO2093/2 108 -熔点ISO3416 220 ℃ISO75 110 ℃阻燃性UL-94 HB -外表电阻率ISO167 1013Ω填充量灼烧法- %阻燃级PA6系列TF118X-020-1①原料描述部分规格级别注塑级外观颜色瓷白色颗粒用途概述线缆夹专用料备注说明全新料，V0级阻燃，高韧性，含卤素，可染色②原料技术数据性能项目测试方法测试数据数据单位拉伸强度ISO527 40 MPa断裂伸长率ISO527 12 %弯曲强度ISO178 66 MPa悬臂梁缺口冲击强度ISO180 8 KJ/m2密度ISO1183 g/cm3洛氏硬度ISO2093/2 110 -熔点ISO3416 215 ℃ISO75 170 ℃。
通用尼龙物性表尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60．0Mpa。
伸长率：＞30%。
弯曲强度：90.0Mpa 。
缺口冲击强度：(KJ／m2) ＞5。
尼龙的收缩率为1%~2%. 需注意成型后吸湿的尺寸变化。
吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合適壁厚2-3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二 PA性能的主要优点有：1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS 高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
