gmsk调制解调matlab -回复题目：GMSK调制解调在MATLAB中的实现与应用引言：GMSK调制解调（Gaussian Minimum Shift Keying）是一种具有高效带宽利用率和抗多径衰落干扰能力的调制解调技术。
它在通信系统中有广泛应用，如蜂窝移动通信系统、无线局域网（WLAN）以及蓝牙技术等。
本文将介绍GMSK调制解调的原理，并通过MATLAB来实现和仿真。
一、GMSK调制原理GMSK调制是一种连续相位调制技术，其基本原理是将离散数据序列通过Gaussian型滤波器进行平滑处理，再通过一连串的正弦函数进行相位调制。
GMSK调制过程中，利用数据的位置变化来改变相位，从而实现数据的调制。
其优点是频谱带宽窄，具有抗多径衰落的能力。
二、GMSK调制过程1. 生成数据序列：在MATLAB中，可以通过使用randi函数生成随机的数字序列作为GMSK调制的输入。
例如，可以使用以下代码生成长度为N的二进制随机序列：MATLABdata = randi([0,1],1,N);2. GMSK调制：GMSK调制可以通过将原始数据序列转换为相位差的形式来实现：MATLABphase_diff = diff(data); 计算相邻数据间的差值g = exp(j*phase_diff*pi/2); 对差值进行相位调制其中，j表示虚数单位，pi/2用于将相位差转换为弧度表示。
3. I/Q信号生成：GMSK调制生成的信号是复数信号，包括实部和虚部。
通过将实部和虚部分别与正弦和余弦函数相乘，可以生成I/Q信号：MATLABI = real(g);Q = imag(g);其中，I表示实部，Q表示虚部。
4. 滤波：GMSK调制的输出信号需要通过高斯型滤波器进行滤波，以平滑信号的相位变化。
MATLAB提供了fir1函数用于设计滤波器：MATLABfc = 0.25; 滤波器截止频率filter_order = 128; 滤波器阶数filter_coeff = fir1(filter_order, fc);filtered_I = conv(I, filter_coeff);filtered_Q = conv(Q, filter_coeff);这里选取截止频率为0.25，滤波器阶数为128，使用fir1函数设计FIR 滤波器，并对I/Q信号进行滤波操作。
gmsk调制解调及仿真课程设计一、课程目标知识目标：1. 学生能够理解GMSK调制的基本原理，掌握其数学表达式和调制过程。
2. 学生能够描述GMSK解调的原理，了解解调过程中的关键技术。
3. 学生能够了解GMSK调制解调在通信系统中的应用及其优缺点。
技能目标：1. 学生能够运用所学知识，使用相关软件或工具进行GMSK调制解调的仿真实验。
2. 学生能够分析仿真实验结果，识别并解决调制解调过程中出现的问题。
3. 学生能够通过课程学习，提高实际操作能力和团队协作能力。
情感态度价值观目标：1. 学生通过学习GMSK调制解调，培养对通信工程的兴趣和热情，增强探索精神。
2. 学生能够认识到通信技术在现代社会中的重要性，增强国家使命感和社会责任感。
3. 学生在课程学习中，能够培养严谨、务实的学术态度，树立良好的价值观。
本课程针对高年级通信工程专业学生，结合课程性质、学生特点和教学要求，将课程目标分解为具体的学习成果。
通过本课程的学习，使学生不仅掌握GMSK调制解调的理论知识，还能具备实际操作和团队协作能力，为将来从事通信工程领域工作打下坚实基础。
二、教学内容本章节教学内容围绕GMSK调制解调技术展开，包括以下三个方面：1. GMSK调制原理：- 引导学生回顾数字调制的基本概念，理解GMSK调制作为一种相位连续的调制方式的优点。
- 介绍GMSK调制的数学表达式，分析调制过程中关键参数的影响。
- 指定教材相关章节，如数字通信原理第三章调制解调技术部分。
2. GMSK解调原理：- 详细讲解GMSK解调的基本过程，包括信号检测、载波恢复和判决等关键步骤。
- 分析解调过程中可能出现的误码原因，探讨提高解调性能的方法。
- 教学大纲中明确教材第四章数字信号解调部分。
3. GMSK调制解调仿真：- 结合实际案例，指导学生使用MATLAB等软件进行GMSK调制解调的仿真实验。
- 安排实验内容，包括搭建仿真模型、设置参数、运行实验和结果分析。
gmsk调制解调matlabGMSK调制解调Matlab（Gaussian Minimum Shift Keying）是一种用于数字通信系统中的调制和解调技术。
在本文中，我们将介绍GMSK调制解调的原理和如何使用Matlab进行实现。
第一步：理解GMSK调制原理作为一种调制技术，GMSK调制旨在将数字信号转换为连续的波形。
其基本原理是将数字信号的相位变化与高斯脉冲进行卷积，从而实现信号的平滑调制。
具体来说，GMSK调制使用高斯滤波器将数字信号的0和1之间的变化进行平滑。
这种平滑是通过改变信号相位的方式来实现的。
当输入为1时，相位将发生变化，而输入为0时相位将保持不变。
这种相位变化与高斯滤波器的频率响应有关，因此可以得到一个平滑的连续波形。
第二步：GMSK调制的实现步骤在Matlab中实现GMSK调制可以分为以下几个步骤：1. 生成基带信号：首先，需要生成一个基带信号，它是一个包含待调制数字信号的离散形式。
可以使用Matlab中的随机函数生成一串随机的二进制数字序列作为输入信号。
2. 高斯滤波器设计：接下来，需要设计一个高斯滤波器，它负责将输入信号进行平滑处理。
在Matlab中，可以使用fir1函数来设计一个低通滤波器，设置滤波器系数和截止频率。
3. 物理层调制：使用高斯滤波器对基带信号进行调制。
这可以通过将基带信号与高斯滤波器的响应进行卷积来实现。
在Matlab中，可以使用conv 函数进行卷积运算。
4. 添加载波：对调制后的信号添加载波。
载波频率可以根据具体需求设定。
在Matlab中，可以使用cos函数生成正弦波形，然后将其与调制后的信号相乘。
5. 发送信号：最后，生成的调制信号可以通过声卡连接到电脑的扬声器，或者通过其他通信设备发送。
第三步：GMSK解调的实现步骤GMSK解调的主要目标是将连续波形转换为数字信号，以便进行后续的数字信号处理。
在Matlab中实现GMSK解调可以按照以下步骤进行：1. 接收信号：首先，需要从通信设备中接收调制后的信号。
GMSK调制原理GMSK（Gaussian Minimum Shift Keying）是一种用于数字通信系统中的调制技术。
它是一种连续调制技术，为了实现高效的频谱利用和抗干扰能力，广泛应用于许多无线通信系统中，如蓝牙、GSM和DECT等。
1.调制信号生成：GMSK调制采用连续相位调制（CPM）技术，它可以由两个或多个离散调制符号产生连续调制信号。
调制信号根据传输数据比特序列改变频率来实现信息的传输。
具体来说，每个比特以连续比特周期的形式表示，其中1表示正频率变化，0表示负频率变化。
通过改变每个调制符号的相位，可以实现频率的变化。
2.高斯滚降滤波器：GMSK调制使用高斯滚降滤波器来平滑调制信号的频率变化。
滤波器的作用是在频率变化过程中限制每个符号之间的跳变，从而减小频带外功率。
该滤波器具有高斯脉冲响应，并可以通过控制其带宽参数来实现不同调制索引的GMSK调制。
3.频率移位调制器：高斯滚降滤波器的输出信号被输入到频率移位调制器中，将其转换为连续的调制波形。
频移调制器是一个乘法器，将调制信号乘以载波信号，并产生输出信号作为调制波形。
通过改变乘法器的相位和幅度，可以实现频率的变化。
4.色散抵消：GMSK调制信号在传输过程中会受到色散效应的影响，导致信号形状发生变化并引起符号间串扰。
为了抵消色散效应，可以在发射端和接收端使用相同的高斯滚降滤波器。
这样，在接收端通过与发送端滤波器匹配的滤波器对接收信号进行滤波，可以消除色散引起的形状变化和串扰。
5.解调：在接收端，GMSK信号经过匹配滤波器滤波后，进入解调器进行解调。
解调器采用非相干解调技术，根据信号的包络检测调制信号的频率变化，并将其转换回数字数据比特序列。
总结：GMSK调制利用高斯滚降滤波器和频率移位调制器将数字信号转换为连续的调制信号。
通过改变每个调制符号的相位来实现频率的变化，并通过高斯滚降滤波器平滑频率变化，以提高频谱利用和抗干扰能力。
GMSK调制在无线通信系统中得到广泛应用，其优点包括较低的误码率、高效的频谱利用和良好的抗多径干扰能力。
GMSK调制原理GMSK（Gaussian minimum shift keying）调制是一种数字调制技术，常用于无线通信中的低速数据传输。
GMSK调制在频谱效率和误码率性能之间取得了很好的平衡，因此被广泛用于蜂窝通信、蓝牙以及无线局域网等应用中。
在符号映射步骤中，输入二进制数据流将被分为一系列的符号，每个符号代表一定数量的二进制位。
符号映射通常通过二进制相干调制（BPSK）来实现，其中二进制位0对应于负频偏，二进制位1对应于正频偏。
在符号调制步骤中，将上述符号经过Gaussian滤波器进行调制。
Gaussian滤波器的输出信号被送入相移键控（PSK）调制器中。
相移键控调制是一种调制方式，通过调整信号的相位来表示不同的符号。
GMSK调制的一个重要特征是，每个符号之间的相位变化幅度非常小，这使得GMSK调制在传输过程中对带宽的要求更低。
这是因为相位变化幅度越小，信号的频偏也越小，从而减小了信号在频谱中的占用。
这种特性使得GMSK调制非常适合于低速数据传输。
GMSK调制的频谱特性也是其优势之一、由于使用了Gaussian滤波器，GMSK调制的频谱主瓣非常尖锐，并且在主瓣之外的伪谱分布非常低。
这意味着GMSK调制的功率谱分布非常紧凑，减少了信号在频谱上的泄漏，降低了干扰和噪声的影响。
GMSK调制在通信系统中的应用非常广泛。
例如，在GSM系统（全球移动通信系统）中，GMSK调制被用于语音和数据的传输。
此外，GMSK调制还被广泛应用于蓝牙和Wi-Fi等无线通信技术中，用于实现低速数据传输。
总结起来，GMSK调制是一种适用于低速数据传输的数字调制技术。
其调制原理基于Gaussian滤波器和相移键控调制器，具有带宽效率高、抗干扰能力强和频谱紧凑等特点。
GMSK调制在无线通信中得到广泛应用，极大地推动了移动通信和无线网络领域的发展。

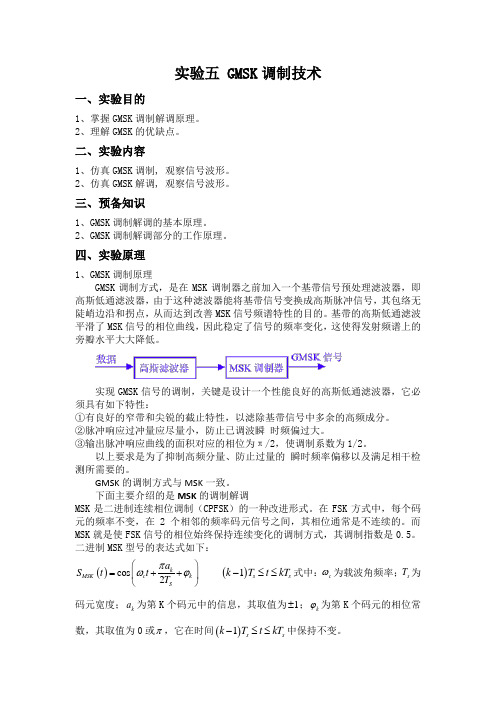

实验五 GMSK 调制技术一、实验目的1、掌握GMSK 调制解调原理。
2、理解GMSK 的优缺点。
二、实验内容1、仿真GMSK 调制, 观察信号波形。
2、仿真GMSK 解调, 观察信号波形。
三、预备知识1、GMSK 调制解调的基本原理。
2、GMSK 调制解调部分的工作原理。
四、实验原理1、GMSK 调制原理GMSK 调制方式，是在MSK 调制器之前加入一个基带信号预处理滤波器，即高斯低通滤波器，由于这种滤波器能将基带信号变换成高斯脉冲信号，其包络无陡峭边沿和拐点，从而达到改善MSK 信号频谱特性的目的。
基带的高斯低通滤波平滑了MSK 信号的相位曲线，因此稳定了信号的频率变化，这使得发射频谱上的旁瓣水平大大降低。
实现GMSK 信号的调制，关键是设计一个性能良好的高斯低通滤波器，它必须具有如下特性：①有良好的窄带和尖锐的截止特性，以滤除基带信号中多余的高频成分。
②脉冲响应过冲量应尽量小，防止已调波瞬 时频偏过大。
③输出脉冲响应曲线的面积对应的相位为π/2，使调制系数为1/2。
以上要求是为了抑制高频分量、防止过量的 瞬时频率偏移以及满足相干检测所需要的。
GMSK 的调制方式与MSK 一致。
下面主要介绍的是MSK 的调制解调MSK 是二进制连续相位调制（CPFSK ）的一种改进形式。
在FSK 方式中，每个码元的频率不变，在2个相邻的频率码元信号之间，其相位通常是不连续的。
而MSK 就是使FSK 信号的相位始终保持连续变化的调制方式，其调制指数是0.5。
二进制MSK 型号的表达式如下：()cos 2k MSK c k S aS t t T πωϕ⎛⎫=++ ⎪⎝⎭()1s s k T t kT -≤≤式中：c ω为载波角频率；s T 为码元宽度；k a 为第K 个码元中的信息，其取值为1±；k ϕ为第K 个码元的相位常数，其取值为0或π，它在时间()1s s k T t kT -≤≤中保持不变。
GMSK调制与解调技术（电子与通信工程陈斌2011282120194）GMSK简介GMSK调制技术是在MSK基础上经过改进得到的，MSK（Minimum Frequency Shift Keying，最小频移键控）是二进制连续相位FSK（Frequency Shift Keying，频移键控）的一种改进形式。
在FSK方式中，每一码元的频率不变或者跳变一个固定值，在两个相邻的频率跳变码元信号之间，其相位通常是不连续的。
MSK就是FSK信号的相位始终保持连续变化的调制方式。
采用高斯滤波器制作前基带滤波器，将基带信号成型为高斯脉冲，在进行MSK调制，称为GMSK 调制。
GMSK特点：()t f-f c图1从图中可看出，MSK调制方式具有恒定的振幅，信号功率频谱在主瓣以外衰减较快。
MSK信号的功率更加紧凑，占用的带宽窄，抗干扰性强，是适合在窄带信道传输的一种调制方式。
在移动通信系统中，对信号带外辐射功率的限制十分严格，比如衰减要求在70~80dB以上。
MSK信号不能满足这样的苛刻要求，而高斯最小频移键控（GMSK）往往可以满足要求。
GMSK 调制GMSK 调制的一般原理MSK 调制是调制指数为0.5的二进制调频，其基带信号为矩形波形。
为了压缩MSK 信号的功率，可在MSK 调制前加入高斯低通滤波器，称为预调制滤波器。
对矩形进行滤波后，得到一种新型的基带波形，使其本身和尽可能高阶的导数连续，从而得到较好的频谱特性。
GMSK 调制原理方框图如下所示。
输出 为了有效地抑制MSK 的带外辐射并保证进过预调制滤波后的已调信号能采用简单的MSK 相干检测电路，预调制滤波器必须具有以下特性：1.带宽窄并且具有陡峭的截止特性；2.冲击响应的过冲较小；3.滤波器输出脉冲面积为一常量，该常量对应的一个码元内的载波相移为2π。
其中，条件1是为了抑制高频分量；条件2是为了防止过大的瞬时频偏；条件3是为了使调制指数为0.5.高斯低通滤波器的传输函数为()⎪⎭⎫ ⎝⎛=-fa f H 22exp （1.1）式中，a 是与高斯滤波器的3dB 带快b B 有关的一个常数。
GMSK调制解调的MATLAB仿真与误码率分析赵忠华;杨晓梅【摘要】Gaussian Minimum Shift Keying ( GMSK) is a typical continuous phase modulation with constant envelope, with the characteristics of compact spectrum and strong anti-interference. GMSK can effectively reduce the adjacent channel interference and improve the non-linear power amplifier, so it has been widely used in digital mobile communications. In this paper, a simulation model is made with Simulink in Matlab. And the anti-noise performance of GMSK system is analyzed by observing the waveform of the GMSK system modulation, demodulation signal, and bit error rate curve.%高斯滤波最小频移键控（ GMSK）是一种典型的连续相位调制方式，具有包络恒定、频谱紧凑、抗干扰能力强等特点，可有效降低邻道干扰，提高非线性功率放大器的功率，因此在数字移动通信中得到了广泛使用。
本文通过在Matlab中的Simu⁃link建立仿真模型进行仿真研究。
并通过观察GMSK系统调制、解调信号的波形和误比特率曲线，从而分析GMSK系统的抗噪声性能。
【期刊名称】《新疆师范大学学报（自然科学版）》【年(卷),期】2015(000)002【总页数】6页(P67-72)【关键词】GMSK;误比特率;Simulink仿真【作者】赵忠华;杨晓梅【作者单位】新疆师范大学物理与电子工程学院，新疆乌鲁木齐830054;新疆财经大学计算机科学与工程学院，新疆乌鲁木齐830012【正文语种】中文【中图分类】TP393在实际的通信系统中，通常规模比较大，要进行系统试验与研究是比较困难的［1］。
1.为什么采用GMSK调制方式
子网选择nrf2401射频芯片采用的通信调制方式就是GMSK,GMSK(Gaussian filtered MSK)调制具有优良的功率谱特性:功率谱旁瓣快衰减快，在对信号频带严格限制的各种数字通信领域中得到广泛的应用。
为了躲避干扰，我们需要采取跳频策略，NRF2401工作在2.4G的免费频段，将2.4G-2.4835Ghz 划分为125个信道（而zigbee只划分为16个信道），nrf2401划分的信道多，必然信道带宽就小。
为了防止信道之间的干扰，我们采取GMSK的调制解调方式。
2.GMSK的调制原理
传统调制方法：
GMSK正交调制调制原理图
d(t)
r(t)=h(t)*d(t)
NRZ编码将1对应1，将0对应-1，得到信号的d(t),d(t)经过高斯低通滤波器和高斯低通滤波器的单位冲击响应卷积得到r(t)=h(t)*d(t) ，然后进入积分器进行积分得到相位函数：
高斯低通滤波器特性：带宽窄而带外截止尖锐，以抑制不需要的高频分量，脉冲响应的冲量较小，防止调制器产生不必要的瞬时偏移。
求解过程：
1. 定义矩形脉冲函数 1 |t|<()20 others b T rect t ⎧
⎫⎪⎪
=⎨⎬⎪⎪⎩⎭
2. 高斯滤波器的矩形脉冲响应 ()()*()g t h t rect t =
高斯滤波器的冲击响应
计算得到
()b g t T
∞
-∞
=⎰
()g t 数据在有限个周期内有效，一般取5个周期
3. 输入序列的表示
()(T )2b
k b k T d t a rect t k ∞
==--∑
4. 序列通过高斯低通滤波器后得到
00
()()*()(T )*()(T )22b b k b k b k k T T
r t d t h t a rect t k h t a g t k ∞
∞
====--=--∑∑
5. 积分得到相位
()(T )2*2
t
b
k b k b T t a g k d T π
θττ-∞=--∑⎰
系数是保证相位的最大变化限制在2
π
6. 进一步求的(1)b b NT t N T ≤≤+相位
2
2(2)()(T )2*22*2*b t
k N b k b k N b n T T t a g t k d L T Tb
π
π
θτ=+=--=--+⨯∑⎰ 3
N k k L a -==∑ L 取模4
分别对相位函数求余弦，正弦值，分为I 路，Q 路，然后通过载波分别调制。
最后得到GMSK 信号为：
高斯低通滤波器的矩形脉冲时域系数波形：（40阶）g(t)
g(t)在5个周期内的积分
3.GMSK解调
目前GMSK 信号解调的研究重点在非相干解调上， (1)关于相干调的技术已经非常成熟;(2)非相干解调技术相对于相干解调器有着明显的价格势;(3)非相干解调中的差分解调有着结构简单，潜在稳定，不需要载波恢复时。
GMSK 信号的相干解调常采用差分解调算法，非相干差分解调是利用接收号及其时延信号进行解调，差分解调又分为1比特解调、2比特解调和N 比特调。
GMSK 解调常采用1比特解调和2比特解调
采用1比特差分检测算法的GMSK 信号解调框图如图：
BPF （带通滤波器）的输出信号为:
()cos[()]c s t w t t θ=+
图中相乘器出来的数据为
cos[()]*sin[()()]c c b b w t t w t T t T θθ+-+-
经LPF （低通滤波器）后输出信号为
()sin(())c b b Y t w T T θ=+∆
()()()b b T t t T θθθ∆=--
当2c b
w T k π=时(k 为整数):
()sin(())b Y t T θ=∆
()0 +1Y t > ()0 -1Y t <
4. DSP 实现GMSK 调制解调 思路：查表法以及在线计算
(1)b b NT t N T ≤≤+时
22
(2)()(T )2*22*2*b
t
k N b k
b k N b
n T T t a g t k d L T Tb
π
πθτ=+=--=
--
+⨯∑
⎰
30
N k k L a -==∑ L 取模4
计算所有32种情况对应的相位变化即00000-11111对应的一个符号周期的相位变化
Columns 1 through 12
-1.0312 -0.0324 -0.1762 0.8226 -0.8252 0.1736 0.0298 1.0286 -1.0286 -0.0298 -0.1736 0.8252 -1.0938 -0.0942 -0.1908 0.8088 -0.8144 0.1852 0.0886 1.0882 -1.0882 -0.0886 -0.1852 0.8144 -1.1563 -0.1565 -0.2179 0.7819 -0.7931 0.2067 0.1453 1.1451 -1.1451 -0.1453 -0.2067 0.7931 -1.2188 -0.2188 -0.2558 0.7442 -0.7652 0.2348 0.1978 1.1978 -1.1978 -0.1978 -0.2348 0.7652 -1.2812 -0.2812 -0.3022 0.6978 -0.7348 0.2652 0.2442 1.2442 -1.2442 -0.2442 -0.2652 0.7348 -1.3437 -0.3437 -0.3549 0.6451 -0.7069 0.2931 0.2819 1.2819 -1.2821 -0.2821 -0.2933 0.7067 -1.4062 -0.4062 -0.4118 0.5882 -0.6856 0.3144 0.3088 1.3088 -1.3092 -0.3092 -0.3148 0.6852 -1.4688 -0.4688 -0.4714 0.5286 -0.6748 0.3252 0.3226 1.3226 -1.3238 -0.3238 -0.3264 0.6736
Columns 13 through 24
-0.8226 0.1762 0.0324 1.0312 -1.0312 -0.0324 -0.1762 0.8226 -0.8252 0.1736 0.0298 1.0286 -0.8088 0.1908 0.0942 1.0938 -1.0938 -0.0942 -0.1908 0.8088 -0.8144 0.1852 0.0886 1.0882 -0.7819 0.2179 0.1565 1.1563 -1.1563 -0.1565 -0.2179 0.7819 -0.7931 0.2067 0.1453 1.1451
-0.7442 0.2558 0.2188 1.2188 -1.2188 -0.2188 -0.2558 0.7442 -0.7652 0.2348 0.1978 1.1978 -0.6978 0.3022 0.2812 1.2812 -1.2812 -0.2812 -0.3022 0.6978 -0.7348 0.2652 0.2442 1.2442 -0.6453 0.3547 0.3435 1.3435 -1.3435 -0.3435 -0.3547 0.6453 -0.7067 0.2933 0.2821 1.2821 -0.5886 0.4114 0.4058 1.4058 -1.4058 -0.4058 -0.4114 0.5886 -0.6852 0.3148 0.3092 1.3092 -0.5298 0.4702 0.4676 1.4676 -1.4676 -0.4676 -0.4702 0.5298 -0.6736 0.3264 0.3238 1.3238
Columns 25 through 32
-1.0286 -0.0298 -0.1736 0.8252 -0.8226 0.1762 0.0324 1.0312 -1.0882 -0.0886 -0.1852 0.8144 -0.8088 0.1908 0.0942 1.0938 -1.1451 -0.1453 -0.2067 0.7931 -0.7819 0.2179 0.1565 1.1563 -1.1978 -0.1978 -0.2348 0.7652 -0.7442 0.2558 0.2188 1.2188 -1.2442 -0.2442 -0.2652 0.7348 -0.6978 0.3022 0.2812 1.2812 -1.2819 -0.2819 -0.2931 0.7069 -0.6451 0.3549 0.3437 1.3437 -1.3088 -0.3088 -0.3144 0.6856 -0.5882 0.4118 0.4062 1.4062 -1.3226 -0.3226 -0.3252 0.6748 -0.5286 0.4714 0.4688 1.4688
在线计算3
N k k L a -==∑ L 取模4，然后求和即可得到某个符号周期的相位变
化，分别求余弦，正弦得到I,Q 路的基带信号。
