钢筋室温拉伸试验PPT课件

试验方法
GB50204 GB/T 228
3
弯曲
2个/批
GB/T 232
冷轧带肋钢筋的取样要求
序号
1 2 3 4
检验项目
拉伸试验 弯曲试验 反复弯曲试 验 重量偏差
取样数量
1个/盘 2个/批 2个/批 1个/盘
取样方法
试验方法
GB/T228
在每（任） 盘中随机 切取
GB/T 232 GB/T 238 GB13788

上屈服强度（ReH)和下屈服强度（ReL)的测定
方法B：
如仅测定上屈服强度，试验时的弹性应力速率应在下表的规定范围 内，试验机夹头的分离速率应尽可能保持恒定。 如仅测定下屈服强度，在试样平行长度的屈服期间应变速率应在 0.00025/s～0.0025/s之间，并尽可能保持恒定。如不能直接调节这 一应变速率，应通过调节屈服即将开始前的应力速率来调整，在屈 服完成之前不再调节试验机的控制。 任何情况下，弹性范围内的应力速率不得超过下表规定的最大速率。 如在同一试验中测定上屈服强度和下屈服强度，测定下屈服条件应 符合标准10.4.2.2的要求。
R
m mE 无 无 无
引言
两种试验速率的控制方法。第一种方法A
为应变速率（包括横梁位移速率），第二种方法
B为应力速率。方法A旨在减小测量应变速率敏感
参数时试验速率的变化和减小试验结果的测量不 确定度。
上屈服强度（ReH)和下屈服强度（ReL)的测定
标准中11、12条规定： 上屈服强度ReH可以从力-延伸曲线图或峰值力显示器
扰，使得力-延伸曲线初始部分弯曲，遇到这种情况
要对曲线原点进行修正。修正的方法一般是通过对表 观弹性直线段反向延长交于延伸轴，即可找到实际原 点“O”，见下图。

坏的标志，所以屈服点 s 是衡量材料强度的一个重要指
标。
大家好
(3)强化阶段 抗拉强度 b
经过屈服阶段后，曲线从c点又开始逐渐上升，说
明要使应变增加，必须增加应力，材料又恢复了抵抗变 形的能力，这种现象称作强化，ce段称为强化阶段。曲
线最高点所对应的应力值记作 b ，称为材料的抗拉强
度(或强度极限)，它是衡量材料强度的又一个重要指标。
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的，曲线到
达e点，在试件比较薄弱的某一局部(材质不均匀或有缺 陷处)，变形显著增加，有效横截面急剧减小，出现了 缩颈现象，试件很快被拉断，所以ef段称为缩颈断裂阶 段
大家好
塑性指标 试件拉断后，弹性变形消失，但塑性变形仍保 留下来。工程上用试件拉断后遗留下来的变形 表示材料的塑性指标。常用的塑性指标有两个:
大家好
结束
大家好
伸长率: L1 L 100 %
L
断面收缩率 : A A1 100 %
A L1 —试件拉断后的标距
L —是原标距 A1 —试件断口处的最小横截面面积 A —原横截面面积。
、 值越大，其塑性越好。一般把 ≥5％的材 料称为塑性材料，如钢材、铜、铝等；把 <5％的
材料称为脆性材料，如铸铁、混凝土、石料等。
钢筋Байду номын сангаас伸试验
大家好
一、试件和实验条件
大家好
二、试件仪器
大家好
二、试件仪器
大家好
三、低碳钢拉伸曲线
大家好
三、低碳钢拉伸曲线
大家好
低碳钢受拉的应力-应变图 大家好
(1)弹性阶段 比例极限σp
oa段是直线，应力与应变在此段成正比关系，材料符合虎克

基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于
试验前的试件
知
识
服
钢务
筋拉的图书
d0
伸馆 试信
注：由于A、B两点
ε
相距较近，一般认
为σp=σB 。
钢材拉伸弹性阶段示意图
基 于
σ
知 识
屈服阶段
C上
服
钢务 筋拉的图书
C上
B
C
A C下
放大后
C B C下
伸馆
试信
验息
生 态
0
ε
系
统
钢材拉伸屈服阶段示意图
研
究
基 于
σ
知
识 服
σb
钢务
筋拉伸的图书馆
试信
验息
生 态
0
系
统
研
究
C上
B
C
A C下
σb— 抗拉强度
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
基 于 知 识 钢服 筋务 拉伸试的图书馆 验信 演息 示生 态 系 统 研 究
钢务 筋拉伸的图书馆
C上
B
C
A C下 下屈服点
E CD—强化阶段 DE—颈缩阶段
试信 验息

（一）ReH和ReL的测定
•
• • • • •
•
1. 试验速率的选择
（1）A（应变速率控制的试验速率）： 可选用下面两个范围之一： 范围1： 范围2：
e eL=0.00007s-1，相对误差±20% e eL=0.00025s-1，相对误差±20%（推荐）
应力速率/MPa/s
（2）B（应力速率控制的试验速率）：
如仅测定上屈服强度，试验速率应恒定并保持在下表的规定范围内。
材料弹性模量E/MPa <150000 ≥150000
最小
2 6
最大
20 60
•
如仅测定下屈服强度，在试样平行长度的屈服期间应变速率应在 0.00025/s～0.0025/s之间，并尽可能保持恒定。
2. 试验方法的选择 （1）图解法
• 引伸计标距应≥1/2L0。引伸计不劣于1级 • 记录力－延伸曲线数据，直至超过屈服阶段 • 判定原则： – 屈服前的第一个峰值力为上屈服力，不管其后的峰值力 比它大或小。 – 屈服阶段中如呈现两个或两个以上的谷值力，舍去第一 个谷值力，取其余谷值力中之最小者判为下屈服力。如 只呈现一个下降谷值力，此谷值力判为下屈服力。 – 正确的判定结果应是下屈服力必定低于上屈服力。
6.断后伸长率（A）：断后标距的残余伸长（Lu-Lo）与原始标距Lo
之比的百分率。 注：对于比例试样，若原始标距不为5.65So1/2（So为试样平行长度的 横截面积），符号A 应附以下角标说明所使用的比例系数，例如， A11.3表示原始标距为11.3So1/2的断后伸长率。
与（引伸计）有关术语的定义
•
•
k=11.3的试样称为长比例试样，其断后伸长率为A11.3
试验时，一般优先选用短比例试样，但要保证原始标距不小 于15mm，否则，建议选用长比例试样或其他类型试样。

钢筋拉伸试验
一、试件和实验条件
二、试件仪器
二、试件仪器
三、低碳钢拉伸曲线
三、低碳钢拉伸曲线
低碳钢受拉的应力-应变图
(1)弹性阶段 比例极限σp
oa段是直线，应力与应变在此段成正比关系，材料符合虎克
定律，直线oa的斜率tan E 就是材料的弹性模量，直线
部分最高点所对应的应力值记作σp，称为材料的比例极限。 曲线超过a点，图上ab段已不再是直线，说明材料已不符合虎 克定律。但在ab段内卸载，变形也随之消失，说明ab段也发 生弹性变形，所以ab段称为弹性阶段。b点所对应的应力值记 作σe ，称为材料的弹性极限。 弹性极限与比例极限非常接近，工程实际中通常对二者不作 严格区分，而近似地用比例极限代替弹性极限。
坏的标志，所以屈服点 s 是衡量材料强度的一个重要指
标。
(3)强化阶段 抗拉强度 b
经过屈服阶段后，曲线从c点又开始逐渐上升，说
明要使应变增加，必须增加应力，材料又恢复了抵抗变
形的能力，这种现象称作强化，ce段称为强化阶段。曲
线最高点所对应的应力值记作 b，称为材料的抗拉强
度(或强度极限)，它是衡量材料强度的又一个重要指标。
伸长率: L1 L 100 % 断面收缩率 : LA A1 100 %
A L1 —试件拉断后的标距
L —是原标距 A1 —试件断口处的最小横截面面积 A —原横截面面积。
、 值越大，其塑性越好。一般把 ≥5％的材
料称为塑性材料，如钢材、铜、铝等；把 <5％的
材料称为脆性材料，如铸铁、混凝土、石料等。
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的，曲线到
达e点，在试件比较薄弱的某一局部(材质不均匀或有缺 陷处)，变形显著增加，有效横截面急剧减小，出现了 缩颈现象，试件很快被拉断，所以ef段称为缩颈断裂阶 段

应变
PPT课件
7
二.拉伸试样
一）试样的形状和尺寸
• 试样的形状与尺寸取决于要金属产品的形状与尺寸。 • 需要加工制样：压制坯、铸锭、无恒定截面的产品 • 不需加工制样：有恒定横截面的型材、棒材、线材
铸造试样（铸铁和铸造非铁合金） • 横截面的形状：圆形、矩形、多边形、环形，其他形状
PPT课件
8
经过机加工的试样
PPT课件
13
冷轧带肋钢筋的取样要求
序号 1 2 3 4
检验项目 取样数量 取样方法 试验方法
拉伸试验 1个/盘
GB/T228
弯曲试验
反复弯曲试 验
2个/批 在每（任） GB/T 232
盘中随机
2个/批 切取
GB/T 238
重量偏差 1个/盘
GB13788
原料盘
PPT课件
14
不经机加工试样
PPT课件
3
弯曲
2
任选两根钢 筋切取
GB/T 232
4
重量偏差
5
两端平齐 GB50204
PPT课件
12
低碳钢热轧圆盘条的取样要求
序号 1
检验项目 重量偏差
取样数 量
5个/批
取样方法 两端平齐
试验方法 GB50204
2
力学
1个/批 GB 2975 GB/T 228
3
弯曲
2个/批
不同根盘条 GB/T2975
GB/T 232
算原始截面积：
S0

m
Lt
1000
• 注：称重方法仅适用于具有恒定横截面的试样。
PPT课件
20
2）螺纹钢筋试样的原始横截面积

方法A：
b)对于不连续材料，应选用根据平行部分估计的应变速率
•
eLc
。
上屈服点之后，在测定下屈服强度， 应保持下面两个范围之一的
•
eLc ，直到不连续屈服结束。
范围2：eL• c =0.00025s-1，相对误差±20%（推荐选取该速率）
范围3：eL• c =0.002s-1，相对误差±20%
上屈服强度（ReH)和下屈服强度（ReL)的测定
GB/T 4336
GB/T 228
3
弯曲
2
任选两根钢 筋切取
GB/T 232
4
重量偏差
5
两端平齐 GB50204
低碳钢热轧圆盘条的取样要求
序号 1
检验项目 重量偏差
取样数 量
5个/批
取样方法 两端平齐
试验方法 GB50204
2
力学
1个/批 GB 2975 GB/T 2283弯曲Fra bibliotek2个/批
不同根盘条 GB/T2975
GB/T 232
冷轧带肋钢筋的取样要求
序号 1 2 3 4
检验项目 取样数量 取样方法 试验方法
拉伸试验 1个/盘
GB/T228
弯曲试验
反复弯曲试 验
2个/批 在每（任） GB/T 232
盘中随机
2个/批 切取
GB/T 238
重量偏差 1个/盘
GB13788
原料盘
学习培训内容
主要技术内容 试验速率模式 金属拉伸试样 拉伸试验的基本概念
上测得：定义为力首次下降前的最大力值对应的应力。
下屈服强度ReL可以从力-延伸曲线图测定，定义为不 计初始瞬时效应时屈服阶段中的最小力值对应的应力。

拉伸、冷弯试验 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
6.2 试验仪器
（一）钢筋拉伸试验： 万能材料试验机、钢筋打点机、游标卡尺等。 （二）钢筋冷弯试验： 万能材料试验机、冷弯压头等。
拉伸、冷弯试验 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
拉伸、冷弯试验 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
6.2 试验步骤
3、断口处为中点，用卡尺直接量出被拉长后的标距长度，准确到 ±0.25mm
拉伸、冷弯试验 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
ReL /MPa
抗拉 强度
Rm /MPa
断后 伸长率A
/%
最大力
总伸长 率Agt
/%
不小于
冷弯试验
180º d—弯芯
直径 a—钢筋 公称直径
HPB235 235
370
25.0 10.0
d=a
HPB300 300
420
弯曲性能指标 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么

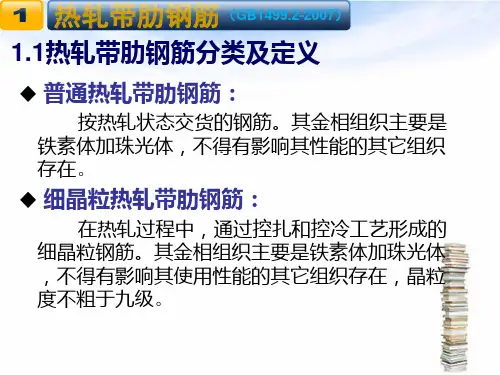

普通热轧带肋钢筋三个牌号：
热轧Hotrolled 带肋Ribbed 钢筋Bars
HRB335 HRB400
HRB500
屈服点最小值
（屈服强度）
细晶粒热轧带肋钢筋三个牌号：
HRBF335 HRBF400 HRBF500
细晶粒 Fine
热轧光圆钢筋 （GB1499.1-2008） 在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么

金属材料室温拉伸试验方法标准培训 讲稿
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 2财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

、 值越大，其塑性越好。一般把 ≥5％的材
料称为塑性材料，如钢材、铜、铝等；把 <5％的
材料称为脆性材料，如铸铁、混凝土、石料等。
SUCCESS
THANK YOU
2019/7/22
SUCCESS
THANK YOU
2019/7/22
(2)屈服阶段 屈服点 s
曲线超过b点后，出现了一段锯齿形曲线，这—阶段 应力没有增加，而应变依然在增加，材料好像失去了抵 抗变形的能力，把这种应力不增加而应变显著增加的现 象称作屈服，bc段称为屈服阶段。屈服阶段曲线最低点
所对应的应力 s 称为屈服点(或屈服极限)。在屈服
钢筋拉伸试验
一、试件和实验条件
二、试件仪器
二、试件仪器
三、低碳钢拉伸曲线
三、低碳钢拉伸曲线

低碳钢受拉的应力-应变图
(1)弹性阶段 比例极限σ p
oa段是直线，应力与应变在此段成正比关系，材料符合虎克
定律，直线oa的斜率tan E 就是材料的弹性模量，直线
部分最高点所对应的应力值记作σ p，称为材料的比例极限。 曲线超过a点，图上ab段已不再是直线，说明材料已不符合虎 克定律。但在ab段内卸载，变形也随之消失，说明ab段也发 生弹性变形，所以ab段称为弹性阶段。b点所对应的应力值记 作σ e ，称为材料的弹性极限。 弹性极限与比例极限非常接近，工程实际中通常对二者不作 严格区分，而近似地用比例极限代替弹性极限。
H：热轧；R：带肋；B：钢筋；F：细晶粒； C:冷加工；P：光圆；E：抗震 HRB335E ？ 通常称HPB300为一级钢筋，HRB335为二级 钢筋，HRB400为三级钢筋。
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的，曲线到
