TSI装置采用HZD8500D监控保护系统，8500D 旋转机械保护系统系统机箱左下方四个槽位依次为系统电源2 个和8位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。

系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好方便。

ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。

为了使用方便运行可靠，采用DEH一体化进行逻辑处理。

该装置能与DEH系统融为一体，满足电厂自动化需求。

1.2系统功能简介：汽机TSI主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。

机组TSI输出的跳闸信号送入ETS中，报警信号和模拟量信号送入DCS、DEH（505控制器）。

ETS系统的相关设备主要包括保护柜，信号采样元件等。

ETS逻辑还具有首出记忆功能，汽机保护紧急跳闸功能。

2编制依据a)《防止电力生产事故的二十五项重点要求》国能安全[2014]161号。

b)《电力建设施工技术规范第4部分：热工仪表及控制装置》DL —2012c)《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》DL/T —2009。

d)《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295—2013。

e)《火力发电建设工程启动试运及验收规程》DL/T 5437—2009。

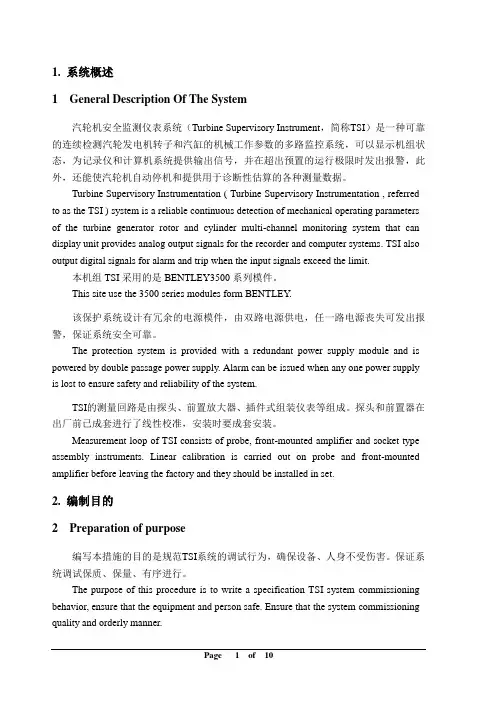

1. 系统概述1 General Description Of The System汽轮机安全监测仪表系统（Turbine Supervisory Instrument，简称TSI）是一种可靠的连续检测汽轮发电机转子和汽缸的机械工作参数的多路监控系统，可以显示机组状态，为记录仪和计算机系统提供输出信号，并在超出预置的运行极限时发出报警，此外，还能使汽轮机自动停机和提供用于诊断性估算的各种测量数据。

Turbine Supervisory Instrumentation ( Turbine Supervisory Instrumentation , referred to as the TSI ) system is a reliable continuous detection of mechanical operating parameters of the turbine generator rotor and cylinder multi-channel monitoring system that can display unit provides analog output signals for the recorder and computer systems. TSI also output digital signals for alarm and trip when the input signals exceed the limit.本机组TSI采用的是BENTLEY3500系列模件。

This site use the 3500 series modules form BENTLEY.该保护系统设计有冗余的电源模件，由双路电源供电，任一路电源丧失可发出报警，保证系统安全可靠。

The protection system is provided with a redundant power supply module and is powered by double passage power supply. Alarm can be issued when any one power supply is lost to ensure safety and reliability of the system.TSI的测量回路是由探头、前置放大器、插件式组装仪表等组成。

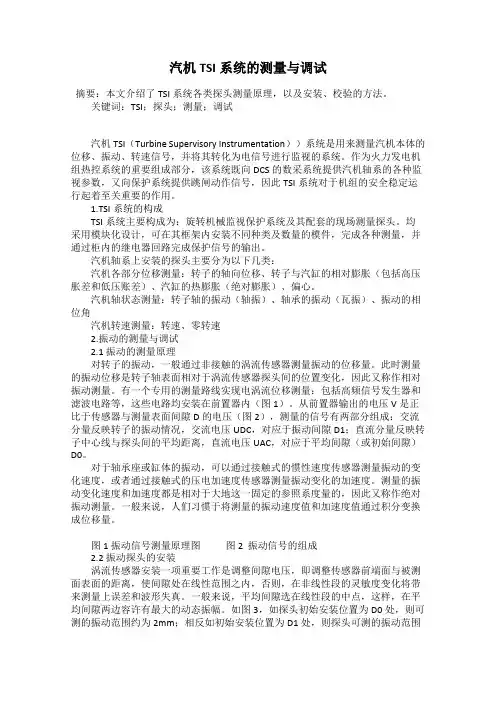

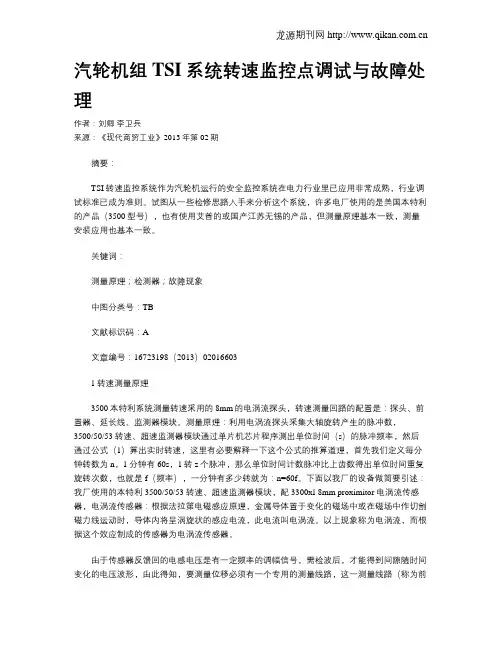

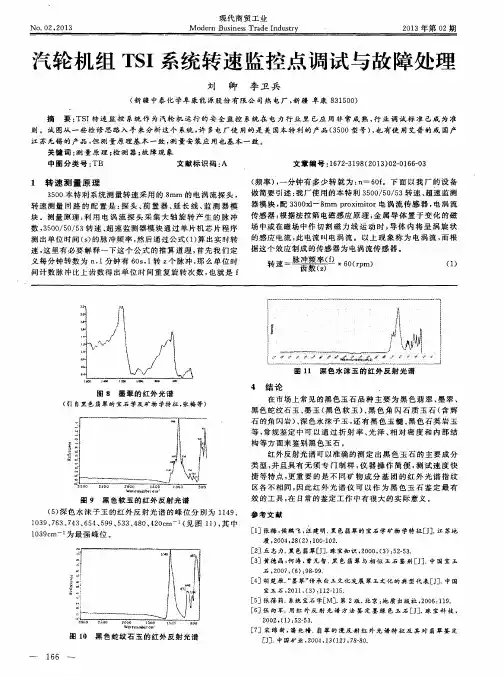

汽机TSI系统的测量与调试摘要：本文介绍了TSI系统各类探头测量原理，以及安装、校验的方法。

关键词：TSI；探头；测量；调试汽机TSI（Turbine Supervisory Instrumentation））系统是用来测量汽机本体的位移、振动、转速信号，并将其转化为电信号进行监视的系统。

作为火力发电机组热控系统的重要组成部分，该系统既向DCS的数采系统提供汽机轴系的各种监视参数，又向保护系统提供跳闸动作信号，因此TSI系统对于机组的安全稳定运行起着至关重要的作用。

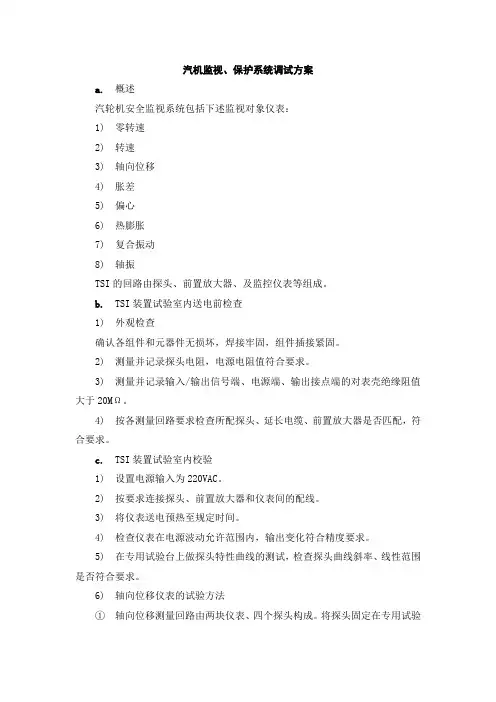

1.TSI系统的构成TSI系统主要构成为：旋转机械监视保护系统及其配套的现场测量探头。

均采用模块化设计，可在其框架内安装不同种类及数量的模件，完成各种测量，并通过柜内的继电器回路完成保护信号的输出。

汽机轴系上安装的探头主要分为以下几类：汽机各部分位移测量：转子的轴向位移、转子与汽缸的相对膨胀（包括高压胀差和低压账差）、汽缸的热膨胀（绝对膨胀）、偏心。

汽机轴状态测量：转子轴的振动（轴振）、轴承的振动（瓦振）、振动的相位角汽机转速测量：转速、零转速2.振动的测量与调试2.1 振动的测量原理对转子的振动，一般通过非接触的涡流传感器测量振动的位移量。

此时测量的振动位移是转子轴表面相对于涡流传感器探头间的位置变化，因此又称作相对振动测量。

有一个专用的测量路线实现电涡流位移测量：包括高频信号发生器和滤波电路等，这些电路均安装在前置器内（图1）。

从前置器输出的电压V是正比于传感器与测量表面间隙D的电压（图2），测量的信号有两部分组成：交流分量反映转子的振动情况，交流电压UDC，对应于振动间隙D1；直流分量反映转子中心线与探头间的平均距离，直流电压UAC，对应于平均间隙（或初始间隙）D0。

对于轴承座或缸体的振动，可以通过接触式的惯性速度传感器测量振动的变化速度，或者通过接触式的压电加速度传感器测量振动变化的加速度。

测量的振动变化速度和加速度都是相对于大地这一固定的参照系度量的，因此又称作绝对振动测量。

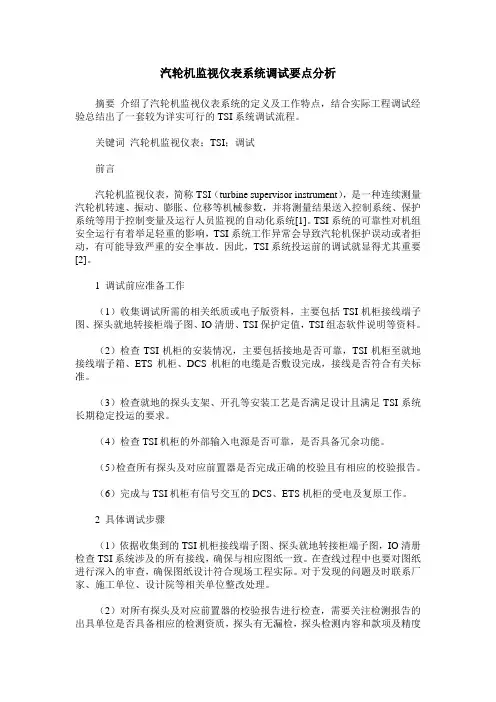

汽轮机监视仪表系统调试要点分析摘要介绍了汽轮机监视仪表系统的定义及工作特点，结合实际工程调试经验总结出了一套较为详实可行的TSI系统调试流程。

关键词汽轮机监视仪表；TSI；调试前言汽轮机监视仪表，简称TSI（turbine supervisor instrument），是一种连续测量汽轮机转速、振动、膨胀、位移等机械参数，并将测量结果送入控制系统、保护系统等用于控制变量及运行人员监视的自动化系统[1]。

TSI系统的可靠性对机组安全运行有着举足轻重的影响，TSI系统工作异常会导致汽轮机保护误动或者拒动，有可能导致严重的安全事故。

因此，TSI系统投运前的调试就显得尤其重要[2]。

1 调试前应准备工作（1）收集调试所需的相关纸质或电子版资料，主要包括TSI机柜接线端子图、探头就地转接柜端子图、IO清册、TSI保护定值，TSI组态软件说明等资料。

（2）检查TSI机柜的安装情况，主要包括接地是否可靠，TSI机柜至就地接线端子箱、ETS机柜、DCS机柜的电缆是否敷设完成，接线是否符合有关标准。

（3）检查就地的探头支架、开孔等安装工艺是否满足设计且满足TSI系统长期稳定投运的要求。

（4）检查TSI机柜的外部输入电源是否可靠，是否具备冗余功能。

（5）检查所有探头及对应前置器是否完成正确的校验且有相应的校验报告。

（6）完成与TSI机柜有信号交互的DCS、ETS机柜的受电及复原工作。

2 具体调试步骤（1）依据收集到的TSI机柜接线端子图、探头就地转接柜端子图，IO清册检查TSI系统涉及的所有接线，确保与相应图纸一致。

在查线过程中也要对图纸进行深入的审查，确保图纸设计符合现场工程实际。

对于发现的问题及时联系厂家、施工单位、设计院等相关单位整改处理。

（2）对所有探头及对应前置器的校验报告进行检查，需要关注检测报告的出具单位是否具备相应的检测资质，探头有无漏检，探头检测内容和款项及精度结果是否满足工程使用要求等。

（3）配合厂家完成TSI机柜的受电及复原。
