桩基础静载试验记录表

预应力管桩静压桩记录表预应力管桩静压桩施工是一项重要的基础工程施工技术，而静压桩记录表则是对施工过程进行详细记录的重要文件。

它不仅能够反映施工的实际情况，还为后续的工程验收、质量评估以及可能的问题追溯提供了关键依据。

一、静压桩记录表的基本信息静压桩记录表通常包含工程名称、施工单位、桩的规格型号、施工日期、桩号等基本信息。

这些信息能够明确施工的具体背景和对象，确保记录的准确性和可追溯性。

例如，在“工程名称”栏中，应详细填写工程的全称，如“＿____住宅小区建设项目”；“施工单位”栏则填写具体负责静压桩施工的单位名称，如“＿____建筑工程有限公司”；“桩的规格型号”要准确写明管桩的直径、长度、壁厚等参数，如“PHC-500AB-100，L=15m”；“施工日期”精确到年月日，如“20XX 年 X 月 X 日”；“桩号”按照施工顺序依次编号，如“1、2、3……”二、施工场地条件记录施工场地的地形地貌、地下水位、土质情况等信息也是十分必要的。

这有助于分析施工过程中可能遇到的问题及其原因。

比如，如果施工场地地势较低，地下水位较高，可能会增加施工难度，导致桩身下沉速度较慢或出现桩身倾斜等问题。

对于土质情况，若是遇到软弱土层，可能需要采取特殊的施工措施来保证桩的稳定性。

三、静压桩设备静压桩施工所使用的设备型号、性能参数等也应在记录表中有所体现。

常见的静压桩设备有液压式静压桩机等。

要记录设备的最大压桩力、压桩速度等关键参数。

例如，“液压式静压桩机型号：＿____，最大压桩力：＿____kN，压桩速度：＿____m/min”。

同时，还需记录设备的运行状况，是否正常、有无故障等。

四、桩的吊运与堆放在静压桩施工前，桩的吊运和堆放环节也需要进行记录。

包括吊运设备的使用情况、吊运过程中的保护措施，以及桩的堆放场地、堆放方式等。

吊运时，要注意防止桩身受损。

堆放场地应平整坚实，堆放方式要符合规范要求，通常采用分层堆放，且层数不宜过多，以防止桩身变形。

报告编号第页共页受控号工程质量检测报告工程名称：检测内容：采用单桩竖向抗压静载荷试验检测单桩竖向承载力(例)检测机构名称委托单位:建设单位:设计单位:施工单位:监理单位:勘察单位:检测单位:说明：1、报告及骑缝未加盖检测报告专用章无效；2、报告复印件未加盖检测报告专用章无效；3、报告无检测人、编写、审核、批准签名无效；4、报告涂改无效；5、本报告复议期为十五天。

检测单位地址： XXXX检测单位资质证书编号： XX XX XX XX邮政编码：XX 电话：XX目录1 工程概况 (3)2 检测概述 (3)3 现场检测 (6)4 检测结果与分析 (7)5 结论 (8)附表1：X1#桩静载荷试验结果汇总表 (10)附表2：X2#桩静载荷试验结果汇总表 (12)附表3：X3#桩静载荷试验结果汇总表 (12)附图1：X1#工程桩的荷载-沉降、沉降-时间对数曲线 (12)附图2：X2#工程桩的荷载-沉降、沉降-时间对数曲线 (16)附图3：X3#工程桩的荷载-沉降、沉降-时间对数曲线 (16)附图4：试桩平面位置示意图 (13)附图5：X1#桩现场试验照片 (13)附图6：X2#桩现场试验照片 (12)附图7：X3#桩现场试验照片 (12)附件：桩基工程现场检测见证确认表（略） (13)1 工程概况工程概况见表1。

表1 工程概况表2.1检测目的该基桩工程已施工完毕，应委托方要求，采用静载试验进行验收检测，以确定单桩竖向抗压极限承载力是否满足设计要求。

2.2检测依据1 设计图纸；2 经批准备案的检测方案；3 《建筑基桩检测技术规范》（JGJ 106－2014）；4 国家和地区有关法规及标准。

2.3试验仪器设备试验所用仪器设备见表2.3。

仪器设备均在正常使用有效期内。

2.4抽检数量2.4.1根据《建筑基桩检测技术规范》(JGJ 106－2014)第3.3.4条：当符合下列条件之一时，应采用单桩竖向抗压承载力静载试验进行验收检测。

钻孔桩桩基静载试验要求来源：作者：发布时间：2007-5-16 18:54:46 点击：653钻孔桩桩基静载试验要求C1 桩基静载试验一般规定C1.1 灌注桩基静载试验目的在于确定桩的承载力，取得桩基设计参数，检验成桩工艺的合理性，以便经济合理地确定桩径、桩长、改进桩的设计，改进和完善成桩工艺和机具。

C1.2 载荷试验分鉴定性试验和破坏性试验。

鉴定性试验一般在工程桩上进行，检验工程桩的承载能力和成桩质量是否满足设计要求。

破坏性试验在专供破坏试验的桩上进行，主要是为工程设计提供依据。

C1.3 桩基载荷试验分垂直静载试验和水平静载试验两种。

水平静载试验可利用垂直静载后（未破坏）的桩进行，不得用工程桩作水平静载试验。

C2 试验设备和观测器材C2.1试验设备与观测器材应具备良好的重复操作与指示性能，在恒压下稳定性好，符合所测量的物理量的分级和量程要求。

试验设备和观测器材应妥善维护保养、防止损坏、受潮。

使用前应对各部件进行检查、调试校正，严禁违章拆卸精密贵重仪器。

C2.2 试验主要加载设备为液压千斤顶及油泵。

根据实际加载的需要选择适当吨位的千斤顶。

一般千斤顶的工作吨位宜为桩的最大加载量或破坏荷载的1.2~1.5倍，千斤顶的有效顶升高度不得小于150mm。

油泵应具有良好的密封性能，不得有漏油而造成泄压现象。

应尽量选配刻度划分较细，换算方便，指针指示平衡，精度为0.4级左右，压力误差在±5%以内的压力表。

油压表的量程和最小刻度值应满足千斤顶工作吨位所需压力和最小分级荷载的压力测读与吨位换算。

油泵可选用手动或电动油泵。

液压油一般为10号、20号机油，锭子油或刹车油等，可根据试验时的气温及加载时的工作油温选用。

使用前千斤顶、油泵、油压表，百分表均须送到当地标准计量部门进行标定。

C2.3 垂直试验加载方式有：锚桩反力梁加载、堆重加载或锚桩反力梁与推重联合加载。

C2.3.1 锚桩一般采用钢杆锚桩或钢筋混凝土锚桩，反力梁采用常备式钢梁、工字钢叠合梁或现浇钢筋混凝土梁。

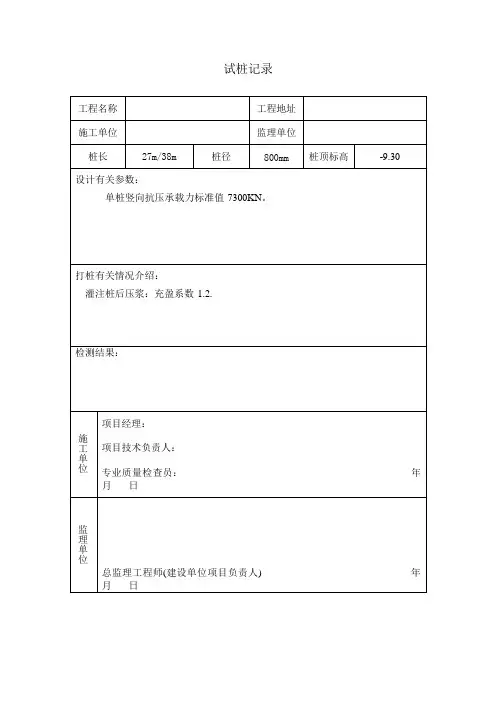

试桩记录
“试桩记录”填写说明
1 、表中工程名称、地址和责任单位等应与合同一致，桩长、桩径与桩顶标
高与图纸一致。

2 、设计相关参数：为设计单位根据现场勘查地质条件进行初步设计的单桩
竖向抗压承载力标准值。

3 、打桩有关情况介绍：充盈系数是指单桩实际混凝土浇筑量与设计要求浇
筑量的比值。

4 、检测结果：检测方法的选择应根据检测目的进行确定，当通过两种或两种以上检测方法的相互补充、验证，能有效提高基桩检测结果判定的可靠性时，
应选择两种或两种以上的检测方法，依据JGJ94-2008 中3.1. 1 规定。

详见下表。

检测目的及检测方法
5。

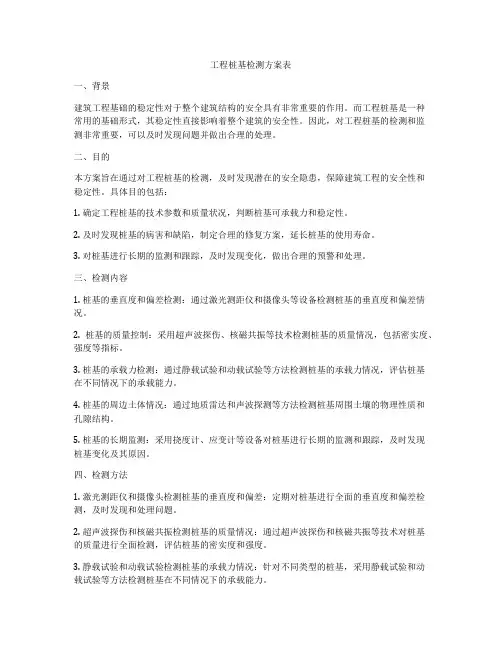

工程桩基检测方案表一、背景建筑工程基础的稳定性对于整个建筑结构的安全具有非常重要的作用。

而工程桩基是一种常用的基础形式，其稳定性直接影响着整个建筑的安全性。

因此，对工程桩基的检测和监测非常重要，可以及时发现问题并做出合理的处理。

二、目的本方案旨在通过对工程桩基的检测，及时发现潜在的安全隐患，保障建筑工程的安全性和稳定性。

具体目的包括：1. 确定工程桩基的技术参数和质量状况，判断桩基可承载力和稳定性。

2. 及时发现桩基的病害和缺陷，制定合理的修复方案，延长桩基的使用寿命。

3. 对桩基进行长期的监测和跟踪，及时发现变化，做出合理的预警和处理。

三、检测内容1. 桩基的垂直度和偏差检测：通过激光测距仪和摄像头等设备检测桩基的垂直度和偏差情况。

2. 桩基的质量控制：采用超声波探伤、核磁共振等技术检测桩基的质量情况，包括密实度、强度等指标。

3. 桩基的承载力检测：通过静载试验和动载试验等方法检测桩基的承载力情况，评估桩基在不同情况下的承载能力。

4. 桩基的周边土体情况：通过地质雷达和声波探测等方法检测桩基周围土壤的物理性质和孔隙结构。

5. 桩基的长期监测：采用挠度计、应变计等设备对桩基进行长期的监测和跟踪，及时发现桩基变化及其原因。

四、检测方法1. 激光测距仪和摄像头检测桩基的垂直度和偏差：定期对桩基进行全面的垂直度和偏差检测，及时发现和处理问题。

2. 超声波探伤和核磁共振检测桩基的质量情况：通过超声波探伤和核磁共振等技术对桩基的质量进行全面检测，评估桩基的密实度和强度。

3. 静载试验和动载试验检测桩基的承载力情况：针对不同类型的桩基，采用静载试验和动载试验等方法检测桩基在不同情况下的承载能力。

4. 地质雷达和声波探测检测桩基周围土壤情况：通过地质雷达和声波探测等技术对桩基周围土壤的物理性质和孔隙结构进行检测。

5. 挠度计和应变计进行长期监测：采用挠度计、应变计等设备对桩基进行长期的监测和跟踪，及时发现桩基的变化及其原因。

桩基工程施工验收记录表项目名称：XXX桩基工程施工验收记录表工程地点：XXX建设单位：XXX施工单位：XXX监理单位：XXX施工单位负责人：XXX监理单位负责人：XXX施工时间：XXXX年XX月XX日施工内容：桩基工程施工一、前期准备工作1、施工单位是否按照相关规范要求进行了前期的勘察和设计，确定了桩基的类型、数量、位置及埋设深度等内容？2、施工单位是否对施工现场进行了周边环境的清理与整理，确保施工安全和施工区域畅通？3、施工单位是否对施工设备、车辆等进行了检查和整备，确保设备运行正常？二、施工过程记录1、桩基施工是否按照设计要求进行了桩位布设和现场勘测，确认桩位位置准确无误？2、桩基施工过程中是否采取了适当的施工工艺和操作方法，确保施工质量？3、桩基的灌注浆料是否符合规范要求，浆液的配比、搅拌、浇筑等工艺是否符合施工要求？4、桩基灌注后是否进行了成孔试验，试验结果是否符合相关规范要求？5、桩基工程施工过程中是否发生了质量事故或者安全事故？如发生了事故，施工单位是否及时采取了应对措施？三、验收项目1、桩基的尺寸和形状是否符合设计要求，是否存在变形、偏位、开裂等情况？2、桩基的固结深度是否符合设计要求，是否存在漏浆、错浆、破坏等情况？3、桩基的灌浆质量是否符合规范要求，浆料是否均匀、无虚砂、无结皮、无沉积等情况？4、桩基是否存在明显的开裂、断裂、腐蚀、锈蚀等情况？5、其他需验收项目（如桩基与地基结合情况、桩基与上部结构连接情况等）四、验收结论根据以上记录和实际情况，本次桩基工程施工验收结论如下：1、桩基工程施工符合设计要求，质量合格，可以进行下一步工序。

2、桩基工程施工存在部分不符合设计要求的情况，需施工单位整改完善后重新验收。

3、桩基工程施工质量不合格，存在严重质量问题，需施工单位重新施工并整改后重新验收。

五、其他事项1、监理单位对本次施工过程中的质量、安全等工作是否存在特殊要求或建议？2、施工单位对本次施工过程中的问题和特殊情况是否有相关意见或建议？最后，经过本次桩基工程施工验收记录的汇总和讨论，施工单位、监理单位和建设单位对本次施工过程的验收结论达成了一致意见，并签署了本次施工验收记录表。

静载检测旁站监理记录表(压)全套资料(全套资料，可以直接使用，可编辑优秀版资料，欢迎下载）旁站监理记录表（单桩竖向抗压静载试验）监理旁站记录填写范例(共6个工序范例）填写说明：1. 为规范各监理人员的旁站记录填写工作，确保旁站记录如实、全面反映旁站工程的施工全过程,结合现场检查旁站记录中经常出现的问题，就常见的关键工序旁站记录编制了记录内容和格式范例,并采用填空形式进行，供大家参考。

2。

各监理项目部可结合本管段内工程实际, 把旁站记录编制成填空格式，印发监理人员在现场进行旁站记录,既可以减少现场监理人员的重复填写, 又保证填写内容全面。

3. 有关栏目填写说明工程项目名称：宁启复线电化工程;施工合同段：NQFX—×;编号：根据监理项目部规定编制；日期：应据实填写，应和监理日记和施工日记互相吻合;气候:据实填写；工程地点：×××桥段（隧道、路基）；旁站监理部位或工序：要表明具体部位，如：×墩×号桩基混凝土灌注（DK××+××）、×号墩承台混凝土灌注（DK××+××)、×号墩身混凝土灌注（DK××+××）、×部位混凝土灌注（DK××+××）;旁站监理开始时间和旁站监理结束时间：要据实填写到几点几分；施工情况和监理情况：按范例格式填空,如需增加内容，在填空后面自行填写；发现问题、处理问题和备注：要如实填写，如没有，则打斜杠“/"，不得空白。

旁站监理记录表（桥梁桩基混凝土灌注）（TB2）工程项目名称：施工合同段：编号:旁站监理记录表（桥梁承台混凝土灌注）（TB2）工程项目名称：施工合同段：编号:宁启复线电化工程旁站监理记录表（桥梁墩身混凝土灌注)（TB2）工程项目名称：施工合同段：编号：宁启复线电化工程旁站监理记录表(预制箱梁混凝土)（TB2）工程项目名称：施工合同段：编号：宁启复线电化工程旁站监理记录表（预制箱梁张拉）（TB2）工程项目名称：施工合同段：编号：宁启复线电化工程旁站监理记录表（预制箱梁管道压浆）(TB2）工程项目名称：施工合同段：编号：旁站监理记录表工程名称: 编号:。

日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，最后三阵的监控沉降量达到1㎝以内，对焊接的位置达到规范要求㎝，压桩力达到15Mpa。

发现问题：由于地质原因，同个承台位置桩的入土深度变化变大，入土长度与勘测有所不符。

处理意见：按设计图纸与有关规范进行施工。

备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，已强调要求施工单位将管桩及时送到现场，以免影响正常施工进度。

发现问题：1、材料输送不及时，影响进度2、个别桩焊接不够饱满。

处理意见：已要求施工单位将材料及时运送到现场不够饱满的地方已要求施工单位补焊饱满备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日日期及气候2011年月日晴工程地点旁站部位或工序旁站开始时间2011年月日8:20 旁站结束时间2011年月日10:50 施工情况：1#桩机：※※※（桩号）2#桩机：×××（桩号）监理情况：对以上管桩进行全程的旁站监督，最后三阵的监控沉降量达到1㎝以内，对焊接的位置达到规范要求㎝，压桩力达到15Mpa，桩的垂直度经检均符合要求。

发现问题：×#桩焊接位置清洗不干净××#桩焊缝不饱满处理意见：焊接位置不干净及不饱满的地方已要求施工单位整改，经复查合格备注：施工企业：项目经理部：质检员签字：年月日监理企业：项目监理机构：旁站监理人员签字：年月日。

桩基工程桩的静载试验静载试验是获得桩的竖向抗压、抗拔以及水平承载力的最基本而可靠的桩基检测方法。

通过现场静载试验确定单桩的竖向极限承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。

桩的静载试验，是模拟实际荷载情况，通过静载加压，得出一系列关系曲线，综合评定确定其容许承载力，它能较好地反映单桩的实际承载力。

荷载试验有多种类型，通常采用的是单桩竖向抗压静载试验、单桩竖向抗拔静载试验和单桩水平静载试验。

受检桩的混凝土龄期达到28d 或预留同条件养护试块强度达到设计强度。

当无成熟的地区经验时，尚不应少于表1规定的时间。

不同土类型的休止时间表1土的类型 砂土 粉土黏性土非饱和 25注：对于泥浆护壁灌注桩，宜适当延长休止时间。

休止时间（d ）710 15检测数量：在同一条件下不应少于3根，且不宜少于总桩数的1%; 当工程桩总数在50根以内时，不应少于2根。

. 单桩竖向抗压静载试验法（1）基本规定1）当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值：①设计等级为甲级、乙级的桩基；②地质条件复杂、桩施工质量可靠性低；③本地区采用的新桩型或新工艺。

2）对单位工程内且在同一条件下的工程桩，当符合下列条件之一时，应采用单桩竖向抗压承载力静载试验进行验收检测：①设计等级为甲级的桩基；②地质条件复杂、桩施工质量可靠性低；③本地区采用的新桩型或新工艺；④挤土群桩施工产生挤土效应。

（2）试验设备仪器及安装1）试验加载装置单桩竖向抗压静载试验一般采用油压千斤顶加载，当采用两台及两台以上千斤顶加载时应并联同步工作，应采用同型号、同规格的千斤顶，千斤顶的合力中心应与桩轴线重合。

千斤顶的加载反力装置可根据现场实际条件采取下述四种方法之一：①锚桩横梁反力装置锚桩横梁反力装置由四根锚桩、主梁、次梁、油压千斤顶以及测量仪表等组成。

锚桩、反力梁装置能提供的反力应不得小于最大加载量的1.2倍。

应对主次梁进行强度和变形验算。

桩的静载试验本工程的试桩试验方法采用静载试验，试桩极限承载力：38＃与130＃为590t，148＃为573t。

（一）加载方法１、加载重心应与试桩轴线相一致。

加载时应分级进行，使荷载传递均匀，无冲击。

加载过程中，不使荷载超过每级的规定值。

２、加载分级：每级加载量为预估最大荷载的１/１０－１/15。

３、预估最大荷载：对施工检验性试验，一般可采用设计荷载的２.０倍。

（二）沉降观测１、下沉未达稳定不得进行下一级加载。

２、每级加载的观测时间规定为：每级加载完毕后，每隔１５min 观测一次;累计１h 后，每隔３０min 观测一次。

（三）稳定标准每级加载下沉量，在下列时间内如不大于0.1mm 时即可认为稳定：本工程桩端下为半坚硬土或细砂，取最后１h。

（四）加载终止及极限荷载取值１、总位移量大于或等于４０mm，本级荷载的下沉量大于或等于前一级荷载的下沉量的５倍时，加载即可终止。

取此终止时荷载小一级的荷载为极限荷载。

２、总位移量大于或等于４０mm，本级荷载加上后２４h 未达稳定，加载即可终止。

取此终止时荷载小一级的荷载为极限荷载。

３、巨粒土、密实砂类土以及坚硬的粘质土中，总下沉量小于４０mm，但荷载已大于或等于设计荷载×设计规定的安全系数，加载即可终止。

取此时的荷载为极限荷载。

４、施工过程中的检验性试验，一般加载应继续到桩的２倍的设计荷载为止。

如果桩的总沉降量不超过４０mm，及最后一级加载引起的沉降不超过前一级加载引起的沉降的５倍，则该桩可以予以检验。

（五）桩的卸载和回弹量观测１、卸载应分级进行，每级卸载量为两个加载级的荷载值。

每级荷载卸载捂，应观测桩顶的回弹量，观测办法与沉降相同。

直到回弹稳定后，再卸下一级荷载。

回弹稳定标准与下沉稳定标准相同。

２、卸载到零后，至少在2h 内每３０min 观测一次，如果桩尖下为砂类土，则开始３０min 内，每１５min 观测一次；如果桩尖下为粘质土，第一小时内，每１５min 观测一次。
