第7章 MCS-51单片机 扩展存储器设计

第八章MCS-51单片机存储器的扩展第一节MCS-51单片机存储器的概述(一)学习要求1、熟悉MCS-51 单片机的系统总线及系统总线扩展结构2、掌握常用的片选方法：线选法和全地址译码法。

（二）内容提要1、三总线的扩展方法单片机内资源少，容量小，在进行较复杂过程的控制时，它自身的功能远远不能满足需要。

为此，应扩展其功能。

MCS-51单片机的扩展性能较强，根据需要，可扩展。

三总线是指地址总线、数据总线、控制总线。

1）地址总线MCS-51 单片机地址总线宽度为16 位，寻址范围为64K。

地址信号：P0 作为地址线低8 位，P2 口作为地址线高8 位。

2）数据总线MCS-51 单片机的数据总线宽度为8 位。

数据信号：P0 口作为8 位数据口，P0 口在系统进行外部扩展时与低8 位地址总线分时复用。

3）控制总线主要的控制信号有/WR 、/RD 、ALE 、/PSEN 、/EA 等。

2、系统的扩展能力MCS-51 单片机地址总线宽度为16 位，因此它可扩展的程序存储器和数据存储器的最大容量是64K（２１６）。

１）线选法线选法就是将多余的地址总线（即除去存储容量所占用的地址总线外）中的某一根地址线作为选择某一片存储或某一个功能部件接口芯片的片选信号线。

一定会有一些这样的地址线，否则就不存在所谓的“选片”的问题了。

每一块芯片均需占用一根地址线，这种方法适用于存储容量较小，外扩芯片较少的小系统，其优点是不需地址译码器，硬件节省，成本低。

缺点是外扩器件的数量有限，而且地址空间是不连续的。

２）全地址译码法由于线选法中一根高位地址线只能选通一个部件，每个部件占用了很多重复的地址空间，从而限制了外部扩展部件的数量。

采用译码法的目的是减少各部件所占用的地址空间，以增加扩展部件的数量。

３）译码器级连当组成存储器的芯片较多，不能用线选法片选，又没有大位数译码器时，可采用多个小位数译码器级连的方式进行译码片选．４）译码法与线选法的混合使用译码法与线选法的混合使用时，凡用于译码的地址线就不应再用于线选，反之，已用于线选的地址线就不应再用于译码器的译码输入信号．（三）习题与思考题1. 简要说明MCS-51 单片机的扩展原理。

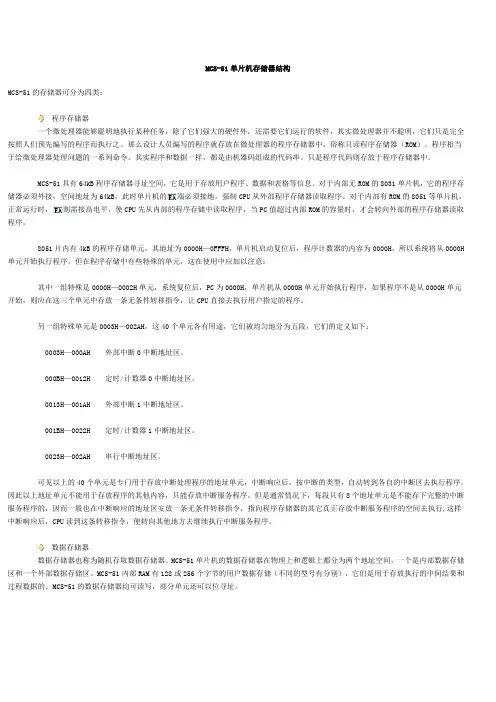

MCS-51单片机存储器结构MCS-51的存储器可分为四类：程序存储器一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。

那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。

程序相当于给微处理器处理问题的一系列命令。

其实程序和数据一样，都是由机器码组成的代码串。

只是程序代码则存放于程序存储器中。

MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。

对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。

强制CPU从外部程序存储器读取程序。

对于内部有ROM的8051等单片机，正常运行时，则需接高电平，使CPU先从内部的程序存储中读取程序，当PC值超过内部ROM的容量时，才会转向外部的程序存储器读取程序。

8051片内有4kB的程序存储单元，其地址为0000H—0FFFH，单片机启动复位后，程序计数器的内容为0000H，所以系统将从0000H 单元开始执行程序。

但在程序存储中有些特殊的单元，这在使用中应加以注意：其中一组特殊是0000H—0002H单元，系统复位后，PC为0000H，单片机从0000H单元开始执行程序，如果程序不是从0000H单元开始，则应在这三个单元中存放一条无条件转移指令，让CPU直接去执行用户指定的程序。

另一组特殊单元是0003H—002AH，这40个单元各有用途，它们被均匀地分为五段，它们的定义如下：0003H—000AH 外部中断0中断地址区。

000BH—0012H 定时/计数器0中断地址区。

0013H—001AH 外部中断1中断地址区。

001BH—0022H 定时/计数器1中断地址区。

0023H—002AH 串行中断地址区。

可见以上的40个单元是专门用于存放中断处理程序的地址单元，中断响应后，按中断的类型，自动转到各自的中断区去执行程序。

单片机原理及应用（第3版）参考答案《单片机原理及应用(第3版)》习题参考答案姜志海黄玉清刘连鑫编著电子工业出版社目录第1章概述 ............................................................. 2 第2章 MCS,51系列单片机硬件结构 . (5)第3章 MCS,51系列单片机指令系统 .......................................10 第4章 MCS,51系列单片机汇编语言程序设计 ............................... 13 第5章 MCS,51系列单片机硬件资源的应用 ................................. 18 第6章 MCS,51系列单片机并行扩展接口技术 ............................... 23 第7章 MCS,51系列单片机串行总线扩展技术 ............................... 28 第8章单片机应用系统设计 . (30)第1章概述1(简述微型计算机的结构及各部分的作用微型计算机在硬件上由运算器、控制器、存储器、输入设备及输出设备五大部分组成。

运算器是计算机处理信息的主要部分;控制器控制计算机各部件自动地、协调一致地工作;存储器是存放数据与程序的部件;输入设备用来输入数据与程序;输出设备将计算机的处理结果用数字、图形等形式表示出来。

通常把运算器、控制器、存储器这三部分称为计算机的主机，而输入、输出设备则称为计算机的外部设备(简称外设)。

由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU(Central Process Unit)。

2(微处理器、微型计算机、微型计算机系统有什么联系与区别,微处理器是利用微电子技术将计算机的核心部件(运算器和控制器)集中做在一块集成电路上的一个独立芯片。

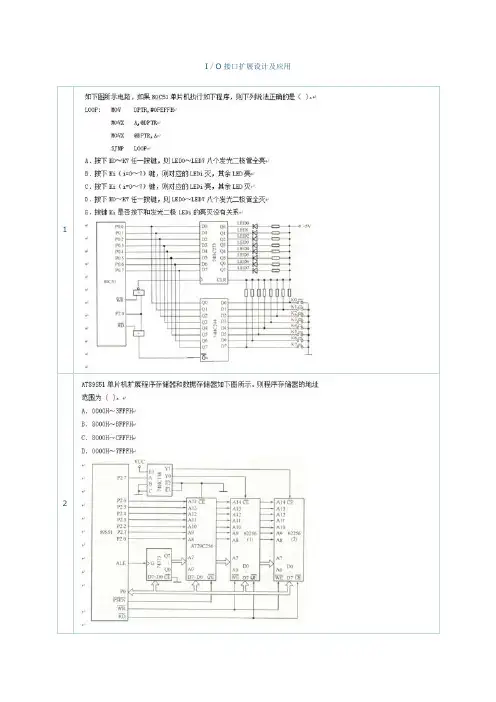

第7章习题答案1．通常8031给用户提供的I/O口有哪几个？为什么？答案：MCS-51系列单片机虽然有4个8位I/O口P0、P1、P2、P3，但4个I/O口实际应用时，并不能全部留给用户作系统的I/O口。

因为当单片机在外部扩展了程序存储器、数据存储器时，就要用P0和P2口作为地址/数据总线，而留给用户使用的I/O口只有P1口和一部分P3口。

(不做系统扩展，都可以用作I/O口)2．在MCS-51单片机应用系统中，外接程序存储器和数据存储器的地址空间允许重叠而不会发生冲突，为什么？外部I/O接口地址是否允许与存储器地址重叠？为什么？答案：因为单片机访问外部程序存储器与访问外部数据存储器（包括外部I/O口）时，会分别产生PSEN与RD/WR两类不同的控制信号，因此外接程序存储器和数据存储器的地址空间允许重叠而不会发生冲突。

外部扩展I/O口占用数据存储器地址空间，与外部数据存储器统一编址，单片机用访问外部数据存储器的指令来访问外部扩展I/O口。

因此外部I/O接口地址是否允许与程序存储器地址重叠不允许与数据数据存储器地址重叠。

3．在通过MOVX指令访问外部数据存储器时，通过I/O口的哪些位产生哪些控制信号？答案：MCS-51对外部数据存储器的访问指令有以下4条：1）MOVX A, @Ri2）MOVX @Ri, A3）MOVX A, @DPTR4）MOVX @DPTR, A访问外部数据存储器指令在执行前，必须把需要访问的存储单元地址存放在寄存器Ri （R0或R1）或DPTR中。

CPU在执行1）、2）指令时，作为外部地址总线的P2口输出P2锁存器的内容、P0口输出R0或R1的内容；在执行3）、4）指令时，P2口输出DPH内容，P0口输出DPL内容。

写时(/WR P3.6)有效；读时（/RD P3.7）有效。

4．外部存储器的片选方式有几种？各有哪些特点？答案：外部存储器的片选方式有线选法和译码法两种。

线选法的特点是连接简单，不必专门设计逻辑电路，但是各个扩展芯片占有的空间地址不连续，因而地址空间利用率低。

第七章习题参考答案一、填空题1、在串行通信中，有数据传送方向为单工、半双工和全双工三种方式。

2、要串口为10位UART，工作方式应选为方式1 。

3、用串口扩并口时，串行接口工作方式应选为方式0 。

4、计算机的数据传送有两种方式，即并行数据传送和串行数据传送方式，其中具有成本低特点的是串行数据传送方式。

5、串行通信按同步方式可分为异步通信和同步通信。

6、异步串行数据通信的帧格式由起始位、数据位、奇偶校验位和停止位组成。

7、串行接口电路的主要功能是串行化和反串行化，把帧中格式信息滤除而保留数据位的操作是反串行化。

8、专用寄存器“串行数据缓冲寄存器”，实际上是发送缓冲寄存器和接收缓冲寄存器的总称。

9、MCS-51的串行口在工作方式0下，是把串行口作为同步移位寄存器来使用。

这样，在串入并出移位寄存器的配合下，就可以把串行口作为并行输出口使用，在并入串出移位寄存器的配合下，就可以把串行口作为并行输入口使用。

10、在串行通信中，收发双方对波特率的设定应该是约定的。

11、使用定时器/计数器设置串行通信的波特率时，应把定时器/计数器1设定作方式 2 ，即自动重新加载方式。

12、某8031串行口，传送数据的帧格式为1个起始位（0），7个数据位，1个偶校验位和1个停止位（1）组成。

当该串行口每分钟传送1800个字符时，则波特率应为300b/s 。

解答：串口每秒钟传送的字符为：1800/60=30个字符/秒所以波特率为：30个字符/秒×10位/个字符=300b/s13、8051单片机的串行接口由发送缓冲积存器SBUF、接收缓冲寄存器SBUF 、串行接口控制寄存器SCON、定时器T1构成的波特率发生器等部件组成。

14、当向SBUF发“写”命令时，即执行MOV SBUF，A 指令，即向发送缓冲寄存器SBUF装载并开始由TXD 引脚向外发送一帧数据，发送完后便使发送中断标志位TI 置“1”。

15、在满足串行接口接收中断标志位RI=0 的条件下，置允许接收位REN=1 ，就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1，当发读SBUF命令时，即指令MOV A，SBUF 指令，便由接收缓冲寄存器SBUF取出信息同过8051内部总线送CPU。
