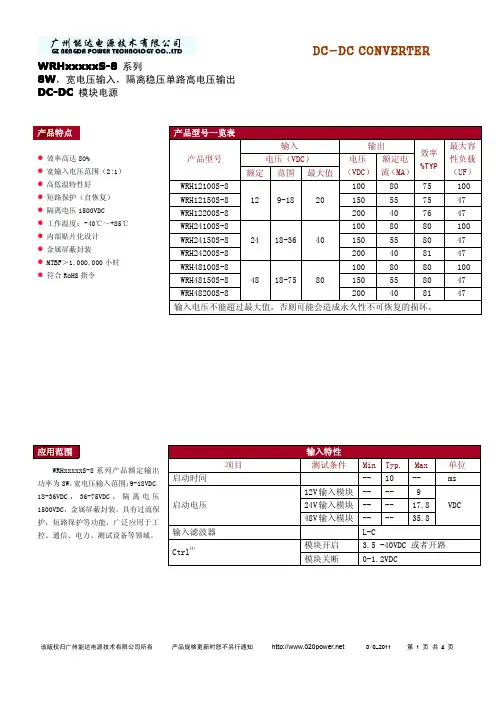

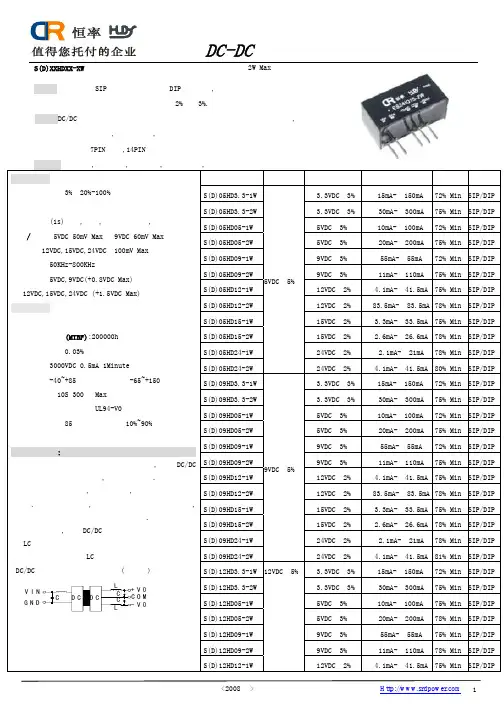

高输入电压DC-DC电源模块

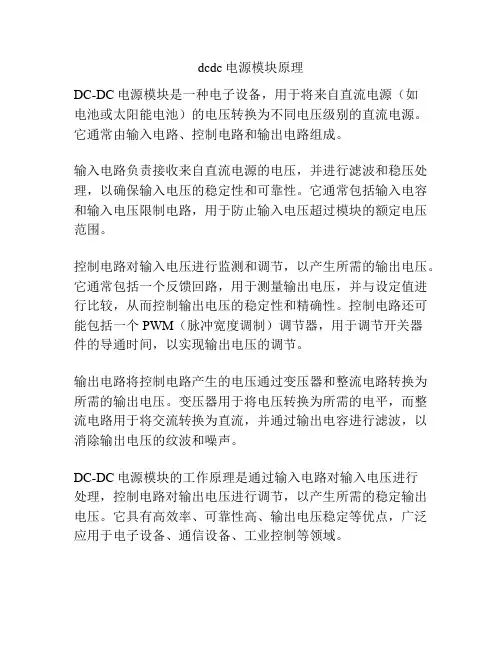

dcdc电源模块原理
DC-DC电源模块是一种电子设备，用于将来自直流电源（如
电池或太阳能电池）的电压转换为不同电压级别的直流电源。

它通常由输入电路、控制电路和输出电路组成。

输入电路负责接收来自直流电源的电压，并进行滤波和稳压处理，以确保输入电压的稳定性和可靠性。

它通常包括输入电容和输入电压限制电路，用于防止输入电压超过模块的额定电压范围。

控制电路对输入电压进行监测和调节，以产生所需的输出电压。

它通常包括一个反馈回路，用于测量输出电压，并与设定值进行比较，从而控制输出电压的稳定性和精确性。

控制电路还可能包括一个PWM（脉冲宽度调制）调节器，用于调节开关器
件的导通时间，以实现输出电压的调节。

输出电路将控制电路产生的电压通过变压器和整流电路转换为所需的输出电压。

变压器用于将电压转换为所需的电平，而整流电路用于将交流转换为直流，并通过输出电容进行滤波，以消除输出电压的纹波和噪声。

DC-DC电源模块的工作原理是通过输入电路对输入电压进行
处理，控制电路对输出电压进行调节，以产生所需的稳定输出电压。

它具有高效率、可靠性高、输出电压稳定等优点，广泛应用于电子设备、通信设备、工业控制等领域。

dcdc电源模块原理DC-DC电源模块原理概述DC-DC电源模块是指一种将直流电信号转换成另一种直流电信号的电子装置。

它的主要作用是在保持输出电压稳定的通过控制开关管的通断状态，将输入电压转换为输出电压。

这些转换过程可以是升压、降压或反相等几种情况。

在电源应用领域中，DC-DC电源模块已经成为各种设备中重要的组成部分。

它具有体积小、效率高、可靠性高、稳定性好等优点，成为现代工业中最常用的电源之一。

本文将深入探讨DC-DC电源模块的工作原理，介绍DC-DC电源模块的种类和应用等内容。

DC-DC电源模块的工作原理DC-DC电源模块的工作原理包括两个基本步骤：电能的储存和转换。

电能的储存DC-DC电源模块的电源输入端通常接收到的都是直流电压。

这种电压只能将其储存在电容中。

在电容中储存能量的过程被称为电能的储存。

电容的特点是初始电流为0，存储的电荷量和电压成正比。

通过一定的电路设计，可以实现输入电压储存在电容中。

电能的转换在电容中储存能量后，电路通过一定的电路设计，可以将其转换成不同的直流电压信号。

这个过程通常称为DC-DC转换。

拓扑结构在DC-DC转换电路设计的过程中，需要考虑电路的拓扑结构。

目前常用的拓扑结构有Buck、Boost、Buck-Boost、Cuk、Sepic、Flyback等。

不同的拓扑结构具有不同的适用范围和特点。

1、BuckBuck拓扑结构也称降压转换器。

它的主要作用是将高电压转化为低电压输出。

它的核心元件是一个MOSFET开关管和一个电感。

当MOSFET开关管开启时，电感会储存电能，此时电容充电，电路也处于开路状态。

当MOSFET开关管关闭时，电感会向后馈电，在电容的支持下将储存的能量输出至负载端，此时电路成为闭路状态。

Buck转换器的优点是效率高、负载能力强；缺点则是输出电流无法超过输入电流，所以它适用于降压的场合。

2、BoostBooster拓扑结构是一种升压转换器。

它的主要作用是将低电压转化为高电压输出。

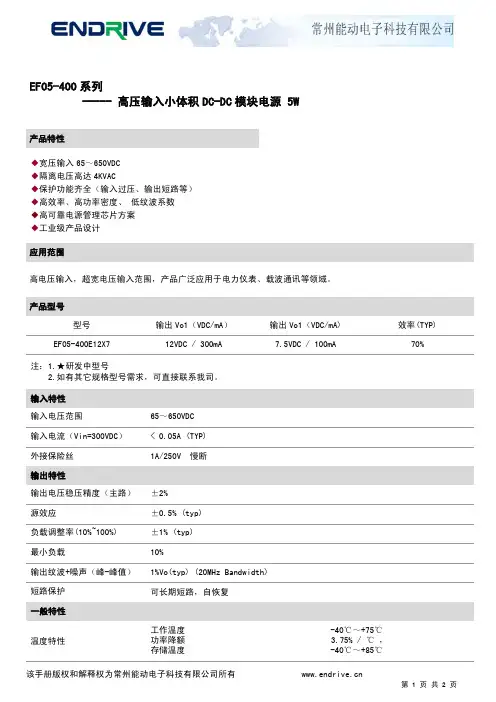

该手册版权和解释权为常州能动电子科技有限公司所有第1页共2页EF05-400系列-----高压输入小体积DC-DC 模块电源5W产品特性◆宽压输入65～650VDC ◆隔离电压高达4KVAC◆保护功能齐全（输入过压、输出短路等）◆高效率、高功率密度、低纹波系数◆高可靠电源管理芯片方案◆工业级产品设计应用范围高电压输入，超宽电压输入范围，产品广泛应用于电力仪表、载波通讯等领域。

产品型号型号输出Vo1（VDC/mA）输出Vo1（VDC/mA)效率(TYP)EF05-400E12X712VDC /300mA7.5VDC /100mA70%注：1.★研发中型号2.如有其它规格型号需求，可直接联系我司。

输入特性输入电压范围65～650VDC 输入电流（Vin=300VDC）<0.05A (TYP)外接保险丝1A/250V慢断输出特性输出电压稳压精度（主路）±2%源效应±0.5%(typ)负载调整率(10%~100%)±1%(typ)最小负载10%输出纹波+噪声（峰-峰值）1%Vo(typ)(20MHz Bandwidth)短路保护可长期短路，自恢复一般特性温度特性工作温度功率降额存储温度-40℃～+75℃3.75%/℃，-40℃～+85℃该手册版权和解释权为常州能动电子科技有限公司所有第2页共2页湿度90%RH(max)温漂<0.03%/℃开关频率80kHz(typ)耐压输入--Vo13000VAC 输入--Vo24000VAC Vo1--Vo24000VAC 漏电流<1mA,一分钟安全等级CLASS Ⅰ封装形式裸板PCB 安装插针端子注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；2.采用平行线测试法测试。

单位：mm误差：±0.25mmIN+EN Vo1+Vo1-Vo2+输入NP12V 输出7.5V。

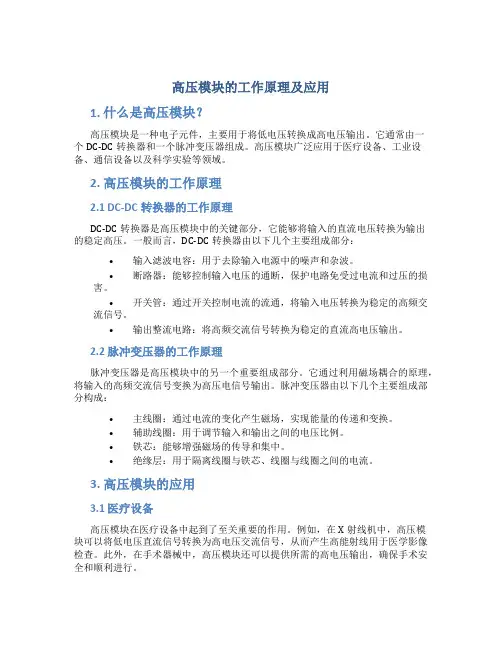

高压模块的工作原理及应用1. 什么是高压模块？高压模块是一种电子元件，主要用于将低电压转换成高电压输出。

它通常由一个DC-DC转换器和一个脉冲变压器组成。

高压模块广泛应用于医疗设备、工业设备、通信设备以及科学实验等领域。

2. 高压模块的工作原理2.1 DC-DC转换器的工作原理DC-DC转换器是高压模块中的关键部分，它能够将输入的直流电压转换为输出的稳定高压。

一般而言，DC-DC转换器由以下几个主要组成部分：•输入滤波电容：用于去除输入电源中的噪声和杂波。

•断路器：能够控制输入电压的通断，保护电路免受过电流和过压的损害。

•开关管：通过开关控制电流的流通，将输入电压转换为稳定的高频交流信号。

•输出整流电路：将高频交流信号转换为稳定的直流高电压输出。

2.2 脉冲变压器的工作原理脉冲变压器是高压模块中的另一个重要组成部分。

它通过利用磁场耦合的原理，将输入的高频交流信号变换为高压电信号输出。

脉冲变压器由以下几个主要组成部分构成：•主线圈：通过电流的变化产生磁场，实现能量的传递和变换。

•辅助线圈：用于调节输入和输出之间的电压比例。

•铁芯：能够增强磁场的传导和集中。

•绝缘层：用于隔离线圈与铁芯、线圈与线圈之间的电流。

3. 高压模块的应用3.1 医疗设备高压模块在医疗设备中起到了至关重要的作用。

例如，在X射线机中，高压模块可以将低电压直流信号转换为高电压交流信号，从而产生高能射线用于医学影像检查。

此外，在手术器械中，高压模块还可以提供所需的高电压输出，确保手术安全和顺利进行。

3.2 工业设备在工业设备中，高压模块也有着广泛的应用。

例如，高压模块可以用于电子束焊接机器人中，将低电压转换为高电压用于电子束的激发。

此外，高压模块还可以用于离子注入设备、激光器和工业电源等领域，为工业生产提供稳定可靠的高压电源。

3.3 通信设备在通信设备中，高压模块常常用于高压电源的供应。

例如，在雷达系统和通信基站中，高压模块可以将低电压供电转换为稳定的高电压供电，满足设备对高电压的需求。

dcdc电源模块什么是dcdc电源模块？DC-DC电源模块是一种电源转换模块，用于将直流电压转换为不同的直流电压。

DC-DC电源模块具有高效率、稳定性好、体积小等优点，被广泛应用于电子设备和通信领域。

dcdc电源模块的工作原理DC-DC电源模块通过脉宽调制（PWM）技术来实现电压的转换。

其基本工作原理是通过将输入直流电压经过一系列的电路元件和控制器进行调节和转换，从而得到所需的输出直流电压。

具体来说，DC-DC电源模块一般包括输入电源电压测量、滤波电路、脉宽调制电路、功率开关和输出滤波电路等组成部分。

首先，输入直流电压经过输入测量电路进行电压测量，并经过滤波电路进行滤波，以确保输入电压的稳定性。

然后，通过脉宽调制电路，输入电压经过转换和调节得到高频脉冲信号，控制功率开关的导通时间，从而实现输出电压的调节。

最后，经过输出滤波电路对输出电压进行平滑处理，使其变为稳定、纯净的直流电压，供给电子设备使用。

dcdc电源模块的应用领域DC-DC电源模块在电子设备和通信领域有着广泛的应用。

以下是一些常见的应用领域：1. 电子设备•移动设备：如手机、平板电脑等移动终端设备，由于其功耗要求低电压高稳定性，DC-DC电源模块能够满足其电源需求。

•电脑硬件：如电源模块、显卡、主板等，DC-DC电源模块在这些设备中提供稳定的电源供给。

•消费电子：如音响、摄像机、游戏机等消费电子产品，DC-DC电源模块用于保证其正常工作和性能。

2. 通信设备•无线通信：如基站、无线路由器等，DC-DC电源模块为这些设备提供稳定的电源供给，保证通信的可靠性和稳定性。

•电信设备：如光纤传输设备、交换机等，DC-DC电源模块用于为这些设备提供稳定的电源。

3. 汽车电子•车载娱乐系统：包括音响、导航系统等，DC-DC电源模块在车载娱乐系统中提供电源支持。

•车载通信系统：如蓝牙、GPS等，DC-DC电源模块用于为车载通信设备提供稳定的电源。

dcdc电源模块的优势DC-DC电源模块相比传统的线性电源具有以下优势：1.高效率：DC-DC电源模块能够通过电压转换技术实现高效率的能量转换，减少能量的损耗和浪费。

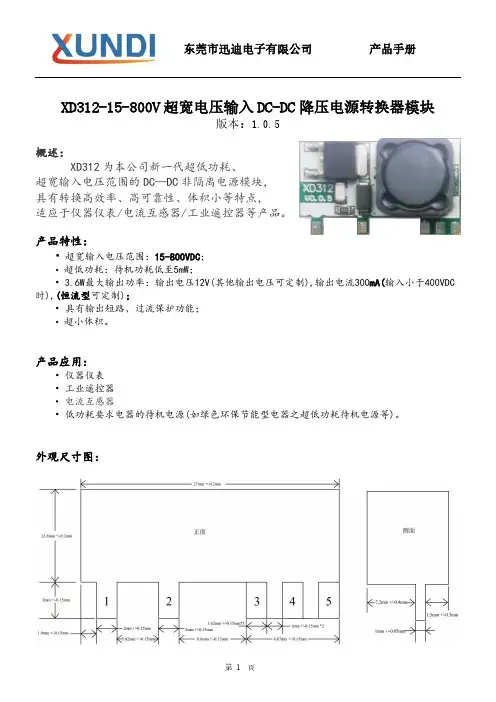

XD312-15-800V超宽电压输入DC-DC降压电源转换器模块版本：1.0.5概述：XD312为本公司新一代超低功耗、超宽输入电压范围的DC—DC非隔离电源模块，具有转换高效率、高可靠性、体积小等特点，适应于仪器仪表/电流互感器/工业遥控器等产品。

产品特性：•超宽输入电压范围：15-800VDC；•超低功耗：待机功耗低至5mW；• 3.6W最大输出功率：输出电压12V(其他输出电压可定制),输出电流300mA(输入小于400VDC 时),(恒流型可定制)；•具有输出短路、过流保护功能；•超小体积。

产品应用：•仪器仪表•工业遥控器•电流互感器•低功耗要求电器的待机电源(如绿色环保节能型电器之超低功耗待机电源等)。

外观尺寸图：引脚编号名称功能描述1VIN-负电源输入脚2VIN+正电源输入脚3VOUT+正电源输出脚4CIN外接电容到3脚(VOUT+) 5VOUT-负电源输出脚说明：实际应用中超过上述极限值可能会导致电源模块的永久性损坏。

电气参数：注：1.在输入电压小于模块设定输出电压时，那么模块会以直通模式输出，输出100mA 时，压差0.8V左右；输出250mA时，压差2V左右。

2.上述参数值为常温环境测试下的典型值，实际应用中因工作环境不同可能有所差异。

3.如使用环境温度过高，输出电流需降额使用，具体以实际测试为准。

注：1.C1,C2容量串联后最少需大于2uF,耐压值串联后也应大于输入电压。

当输入处于交流宽范围供电(如AC18~AC400)时，C1，C2建议取10uF及以上。

2.C3取值：输入处于交流宽范围供电(如AC18~AC400)时,C3使用470uF；纯直流供电（如电瓶等）取100uF至220uF即可。

3.D1耐压需大于输入电压。

警告：因该模块为高压供电电源模块，其中将涉及到高电压，为了你的人身与设备安全，在上电调试过程中建议使用交流隔离电源来供电!。

DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电压转换为不同电压的电源模块，在各种电子设备中广泛应用。

然而，由于长时间使用、环境条件不佳或其他原因，DC-DC电源模块可能会出现故障。

以下是一些常见的故障及解决方案：1.输出电压不稳定：-检查输入电压是否稳定并符合规格要求。

-检查输出负载情况，确保在电源模块的额定负载范围内。

-检查输出电容是否正常，如果电解电容老化，应及时更换。

-检查电源模块是否受到外部电源干扰，需注意电源线的防护措施。

2.输出电压无输出或输出电压过低：-检查输入电压是否正常并符合规格要求。

-检查输出电压调节器是否损坏，如有必要，更换调节器。

-检查输出电容是否损坏或短路，如有必要，更换电容。

3.输出电压过高：-检查输入电压是否超过规格要求，确保输入电压稳定。

-检查输出电压调节器是否损坏，如有必要，更换调节器。

-检查电源模块是否受到外部干扰，如有必要，添加适当的滤波电路。

4.过载保护触发：-检查输出负载是否超过电源模块的额定负载范围。

-检查是否存在短路或过电流情况，及时排除故障。

-根据电源模块的规格和参数调整输出负载。

5.温度过高：-检查电源模块是否有足够的散热措施，如散热片或风扇。

-保持电源模块周围空气流通畅通，避免长时间使用在封闭的环境中。

-检查电源模块的温度传感器是否损坏，如有必要，更换传感器。

除了以上常见故障，还有一些其他问题可能导致DC-DC电源模块故障：-电源线连接不稳或接触不良，需要检查连接情况并确保连接稳定。

-输入电压波动或电源毛刺过大，需使用合适的电源滤波器。

-输入电压极性错误，需要检查输入极性并正确连接。

在维修或更换DC-DC电源模块时，应注意以下事项：-先断开输入电源，确保安全操作。

-根据电源模块的规格书和技术文档进行维修或更换。

总的来说，DC-DC电源模块的故障可能涉及多个方面，正常的维护保养和正确的使用方法可以有效避免故障发生。

若故障发生，根据具体问题进行排查和解决是最有效的方式。

DC-DC电源模块常见故障及解决方案
DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。

电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。

下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。

一、输入电压过高
针对电源模输入参数异常——输入电压过高。

这中异常轻则导致系统无法正常工作，重则会烧毁电路。

那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。

针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。

二、输出电压过低
针对电源模输出参数异常——输出电压过低。

这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。

并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。

因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。

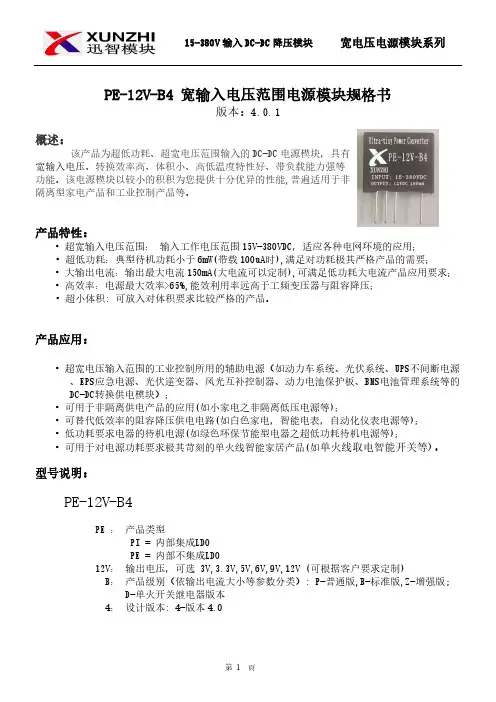

PE-12V-B4 宽输入电压范围电源模块规格书版本：4.0.1概述：该产品为超低功耗、超宽电压范围输入的DC-DC 电源模块，具有宽输入电压、转换效率高、体积小、高低温度特性好、带负载能力强等功能。

该电源模块以较小的积积为您提供十分优异的性能,普遍适用于非隔离型家电产品和工业控制产品等。

产品特性：• 超宽输入电压范围： 输入工作电压范围15V-380VDC ，适应各种电网环境的应用； • 超低功耗：典型待机功耗小于6mW(带载100uA 时),满足对功耗极其严格产品的需要；• 大输出电流：输出最大电流150mA(大电流可以定制),可满足低功耗大电流产品应用要求； • 高效率：电源最大效率>65%,能效利用率远高于工频变压器与阻容降压； • 超小体积: 可放入对体积要求比较严格的产品。

产品应用：• 超宽电压输入范围的工业控制所用的辅助电源（如动力车系统、光伏系统、UPS 不间断电源、EPS 应急电源、光伏逆变器、风光互补控制器、动力电池保护板、BMS 电池管理系统等的DC-DC 转换供电模块）；• 可用于非隔离供电产品的应用(如小家电之非隔离低压电源等)；• 可替代低效率的阻容降压供电电路(如白色家电，智能电表，自动化仪表电源等)； • 低功耗要求电器的待机电源(如绿色环保节能型电器之超低功耗待机电源等)；• 可用于对电源功耗要求极其苛刻的单火线智能家居产品(如单火线取电智能开关等)。

型号说明：PE-12V-B4PE ： 产品类型PI = 内部集成LDO PE = 内部不集成LDO12V ： 输出电压，可选 3V,3.3V,5V,6V,9V,12V (可根据客户要求定制)B ： 产品级别（依输出电流大小等参数分类）: P-普通版,B-标准版,Z-增强版; D-单火开关继电器版本 4： 设计版本: 4-版本4.0引脚说明：引脚编号功能描述备注1 直流电压输入2 地(GND)3 内部LDO输入滤波电容禁止该脚对地短路,否则可能导致模块永久性损坏4 电压输出规格参数：极限参数：项目极限值输入电压400VDC输出电流180mACin电压16VDC工作温度-40 ~ +85°C说明：实际应用中超过上述极限值可能会导致电源模块的永久性损坏，在产品设计中请注意。

dcdc电源模块的实现原理DC-DC电源模块的实现原理什么是DC-DC电源模块？DC-DC电源模块是一种电源转换器，它将直流电源的电压从一个水平转换为另一个水平。

这种模块在电子系统中被广泛使用，它能够提供稳定的电压输出，以满足不同电路的需求。

DC-DC电源模块的工作原理1.输入电压稳定器–DC-DC电源模块的第一步是将输入电压稳定在一个可控的水平。

这可以通过电压稳定器来实现，它根据需要调整输入电压的大小。

–电压稳定器通常由三个主要部分组成：参考电压源、误差放大器和功率放大器。

参考电压源产生一个稳定的参考电压，误差放大器检测输入电压与参考电压的差异，并将该差异信号放大，而功率放大器控制输入电压的大小以使其稳定在预定范围内。

2.DC-AC转换–在输入电压稳定后，DC-DC电源模块需要将直流电源转换为交流电源。

这是为了便于使用磁性元件如变压器等来实现电压升降转换。

–电流经过一个开关管，它周期性地开关，但开关频率非常高。

这将产生一个包含许多频率成分的方波信号。

然后，该方波信号通过一个滤波器，高频成分会被滤除，只剩下一个接近正弦波的信号。

3.变换器–接下来是变换器的工作，它能够将交流电源的电压转换为所需输出电压。

变换器通常包括一个电感元件和一个电容元件，它们以特定的方式连接在一起。

–当开关管关闭时，电感元件存储能量，并将其传递给输出负载。

当开关管打开时，电容元件释放存储的能量，以保持输出电压的稳定。

4.控制电路–DC-DC电源模块的最后一步是控制电路。

控制电路负责监测和调整输出电压，以确保其稳定性和符合设定值。

–控制电路通常包括一个反馈回路，它通过将实际输出电压与设定值进行比较，并根据差异来调整开关管的开关频率或占空比，以稳定输出电压。

DC-DC电源模块通过输入电压稳定、DC-AC转换、变换器和控制电路等步骤，实现了将直流电源的电压转换为所需输出电压的功能。

这样的模块在电子系统中起着重要的作用，能够为各种电路提供稳定的电源。

大功率宽压高效DC-DC模块电源设计大功率宽压高效DC/DC模块电源设计随着电子设备的不断发展和应用，对电源模块的需求也越来越高。

特别是在需要大功率输出、宽输入电压范围和高效率的应用场景中，设计一款满足这些要求的DC/DC模块电源成为了一项重要的任务。

设计一款大功率宽压高效DC/DC模块电源需要考虑多个因素。

首先，大功率输出要求模块具备较高的功率密度和良好的散热性能，以保证电源在高负载运行时不会过热。

其次，宽输入电压范围要求模块能够适应不同的输入电压，以满足各种应用场景的需求。

最后，高效率是一个关键指标，可以减少能源的浪费和热量的产生。

在大功率输出方面，可以采用多相结构来提高功率密度。

通过将输入电压分配到不同的功率级上，可以减小每个功率级的负载，进而减小功率级的体积。

此外，采用高效率的功率开关元件，如MOSFET，可以降低开关损耗，提高整体的转换效率。

为了适应不同的输入电压范围，可以采用宽输入电压范围的变换器拓扑结构，如降压型、升压型或者变换型。

同时，可以使用自适应控制算法，根据输入电压的变化来调整输出电压，以保持稳定的输出功率。

此外，还可以添加输入过压和欠压保护电路，以保护电源模块和被供电设备的安全运行。

提高转换效率是设计大功率宽压高效DC/DC模块电源的一个重要目标。

在选择元件时，需要考虑其导通损耗、开关损耗以及磁元件的损耗。

此外，还可以采用最大功率点追踪算法，根据输入电压和输出负载的变化，自动调整功率转换的效率。

同时，还可以添加输出过流和过压保护电路，以保护被供电设备的安全运行。

总之，设计一款大功率宽压高效DC/DC模块电源需要综合考虑功率密度、散热性能、输入电压范围和转换效率等因素。

通过合理选择拓扑结构、控制算法和元件，可以设计出满足要求的高性能电源模块，为电子设备的稳定运行提供可靠的电源支持。

宽压高效DC-DC模块电源设计宽压高效DC/DC模块电源设计随着电子设备的不断发展，对于电源模块的要求也越来越高。

宽压高效DC/DC模块电源设计是一种能够在不同输入和输出电压条件下保持高效率工作的设计方案。

本文将介绍宽压高效DC/DC 模块电源设计的原理和应用。

宽压高效DC/DC模块电源设计的核心是采用了先进的开关电源技术和高效率的功率转换器。

通过将输入电压转换为所需的输出电压，可以实现更好的能量利用和功率转换效率。

同时，宽压设计还允许电源模块在输入电压范围内自适应调整，以适应不同的工作环境和负载条件。

在电源模块设计中，选择合适的功率转换器对于实现高效率至关重要。

一般来说，开关电源技术具有较高的转换效率和较低的功耗，因此被广泛应用于宽压高效DC/DC模块电源设计中。

此外，高效率的功率转换器还能减少能量损耗，降低热量产生，提高电源模块的可靠性和寿命。

在实际应用中，宽压高效DC/DC模块电源设计具有广泛的应用前景。

首先，它可以应用于电子设备的供电系统中，如计算机、通信设备、工业控制系统等。

通过提供稳定可靠的电源输出，可以保证设备的正常运行和性能。

其次，宽压高效DC/DC模块电源设计还可以应用于新能源领域，如太阳能、风能等。

通过将不稳定的新能源转换为稳定的电源输出，可以实现对电力系统的有效利用。

总之，宽压高效DC/DC模块电源设计是一种能够满足不同输入和输出电压条件下高效工作的设计方案。

采用先进的开关电源技术和高效率的功率转换器，可以实现能量利用和功率转换的最大化。

宽压高效DC/DC模块电源设计在电子设备和新能源领域具有广泛的应用前景，将为未来的电源技术发展带来更多的可能性。

DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。

电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。

下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。

一、输入电压过高
针对电源模输入参数异常——输入电压过高。

这中异常轻则导致系统无法正常工作，重则会烧毁电路。

那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。

针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。

二、输出电压过低
针对电源模输出参数异常——输出电压过低。

这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。

并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。

因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。

DCDC电源模块方案工作原理应用DC-DC电源模块方案是一种用于将直流电源转换为不同电平输出的电路模块。

它通常由输入滤波、开关电源控制芯片、功率开关器件、输出滤波等部分组成。

下面将详细介绍DC-DC电源模块方案的工作原理和应用。

DC-DC电源模块的工作原理：DC-DC电源模块采用开关电源控制芯片来控制功率开关器件工作的频率和占空比，通过改变开关的输入状态来调整输出电压。

其工作原理主要有以下几个步骤：1.输入滤波：将输入电源进行滤波处理，去除输入电源中的噪声和纹波，并提供稳定的输入电压。

2.开关控制：控制芯片对功率开关器件进行开关控制，使其周期性地切换开关状态。

3.能量存储：当功率开关器件处于导通状态时，通过电感器件将电能存储到磁场中；当功率开关器件处于断开状态时，电感器件将存储的能量释放到输出电路。

4.输出调节：通过输出滤波器对存储的能量进行平滑，使输出电压足够稳定。

5.反馈控制：利用反馈电路对输出电压进行采样和调节，确保输出电压与设定电压维持在一定范围内。

DC-DC电源模块的应用：DC-DC电源模块具有高效率、宽输入输出电压范围、可靠稳定等特点，适用于多种领域的电子设备。

以下是DC-DC电源模块的一些主要应用：1.通信设备：用于提供稳定的供电电源，如无线电台、电信基站等。

2.工业自动化：用于工控系统、仪器仪表、电机控制等，为设备提供稳定的电源。

3.车载设备：用于汽车、飞机等交通工具上，为电子设备提供电源供应。

4.消费电子：如电视、音响、平板电脑、笔记本电脑等，为这些设备提供稳定的电源。

5.太阳能发电系统：用于将太阳能转换为直流电，然后再将其转换为特定的输出电压。

6.绿色能源应用：如风能发电、地热能发电等，为这些能源收集设备提供稳定的电源。

综上所述，DC-DC电源模块方案是一种将直流电源转换为不同电平输出的电路模块。

它的工作原理是通过开关电源控制芯片来控制功率开关器件的工作状态，从而实现电源的转换。

DC/DC电源模块手册电源解决专家PowerGood ，为电源模块而诞生的专家PowerGood 之工业应用电源模块，兼具应用范围广及规格多样化特色，可应用于各种工业化设备与系统之中，功率从1W-600W ，输入电压范围涵盖9-700Vin ，符合多国安规认证及EMC 认证，除了提供电源模块以外、更提供弹性的模组化电源(PSU)，提供快速性客制化服务，紧贴着应用市场的脉动。

PowerGood 不断推陈出新，提供客户最适切的产品，成为工业设备应用领域的领航者。

航天应用电源模块 医疗应用电源模块医疗行业所需求的电源模块，倾向于小型化及专业可靠。

为了因应于医疗设备及加强型隔离系统之严苛应用，PowerGood 所提供应用于医疗用之电源模块，为BF 等级设计，并且增强绝缘4k Vac ，低泄漏电流 100uA 。

适合应用于医疗机械设备之中，包含呼吸器、分析仪等各类设备。

并且随着新型医疗设备不断涌现，PowerGood 将因应市场需求，设计出更多符合需求之医疗应用电源模块。

PowerGood 创立于1989年，至今已经三十余年，提供客户最优异的品质、专利的拓扑电路、稳定的交期、专业的服务，成为客户最强大的事业后盾及伙伴。

PowerGood 产品线完整，从AC/DC 到DC/DC 电源转换器，提供标准品来满足客户需求，并与终端使用者合作，研发客制化产品，解决客户痛点，成为客户最大的后盾。

工业应用电源模块轨道应用电源模块轨道交通建设已经进入快速发展阶段，并且在AC/DC 及DC/DC 电源模块中提出了更严苛设计及挑战需求，PowerGood 了解轨道应用之环境严峻，因此产品皆符合轨道产业需求的高可靠、高耐用的特性，可应用于轨道之中的牵引设备、监控设备、通讯设备、驾驶设备...等系统之中。

PowerGood 的轨道系列产品工作壳温宽、隔离耐压高，并通过EN50155认证及EN45545-2防火保护认证，是轨道交通应用的最佳解决方案。

主要特点：高可靠、小型化 三路输出 低纹波 输入输出隔离 过流、短路保护 全金属密封 适于PCB 安装概述：WK19200N12T-11M 高压DC-DC 电源模块，是一种小型化、高可靠的高压电源模块。

输出电压分别为-200V DC 和±12V DC ，输出功率为11W 。

模块内置有滤波电路以减少电磁干扰的影响。

在输出回路上，内置足够大的电容来降低输出电压的纹波。

输入额定电压为19V DC ，允许输入电压范围为16.5V DC ～22V DC 。

输入输出隔离，输出V o1和V o2、V o3隔离。

原理框图：+Vin-VinGND1VO1(-200V).线性稳压过流保护整流滤波GND2VO2(+12V)VO3(-12V)滤波器过流保护关断功能PWM 控制隔离采样整流滤波功率变换极限参数：输入电压： 22V DC工作温度（环境）： -40℃～+55℃存储温度范围： -55℃～+85℃焊接温度(焊接时间10S)： 300℃电气参数：备注：1) V o1输出电压为V o2和V o3满载时的电压，在V o2和V o3输出总功率<1.5W时，不满足以上指标。

2) 参照应用说明中纹波测试方法。

应用说明：纹波测试纹波测试时Vo1上应并联500V/0.82µF陶瓷电容，Vo2和Vo3上应分别并联25V/22µF陶瓷电容。

纹波测试时应采取靠测法（如图1），示波器探头紧靠于电容（或输出针）两端，以避免其它噪声的影响；测试用示波器带宽应限制为20MHz以内。

输出纹波典型测试波形（Vin=19V，Io1=5mA，Io2=Io3=400mA）见图2、3、4。

图1 纹波测试方法图2 V o1纹波20mV/div 图3 V o2纹波5mV/div 图4 V o3纹波5mV/div输出电压模块的默认应用场合为Vo2、Vo3均带载工作。

由于Vo1输出电压受Vo2和Vo3总功率影响，如果Vo2、Vo3无输出功率，则Vo1输出电压将为-130V 左右。
