燃气管道电磁阀的安装位置

一、DMF-0.1型电磁式煤气安全切断阀简介：DMF-0.1型电磁式煤气安全切断阀由本厂生产制造的新型换代产品。

电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。

DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。

且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。

密封圈一般为耐油橡胶，二、DMF-0.1型电磁式煤气安全切断阀用途现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀，由专业风机提供燃空气。

大多数的窑炉还用了空气予热装置。

在生产过程中，一旦煤气压力过低、烧咀不能正常工作时，应立即将煤气切断并停转风机，(特别情况除外）。

这样既可保证生产安全，又不至于使炉子迅速变冷。

若煤气未能及时切断，煤气尚有一定余压，有可能通过烧咀的混合气进入风管，特别是有予热装置的风管，由于温度下降会形成一定负压，更易使煤气进入风管，而后在风管内或炉内形成爆炸性的混合物，当再次点火时往往会引起爆炸，酿成事故。

这种情况曾屡有发生。

本产品正是针对这些情况而开发设计的，是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。

煤气发生低压原因很多，其中也包括由于停电而引起的煤气低压，现在通用的煤气切断阀是由电机驱动的，停电时就无法动作，所以对因停电而引起的煤气低压，不能达到安全保护的作用。

本产品克服这种缺点，同时切断速度也大大高于电动切断阀，更符合安全的要求。

本产品亦可适用于有类似要求的其它场合。

三、DMF-0.1型电磁式煤气安全切断阀结构和工作原理DMF-0.1型电磁式煤气安全切断阀由气密性较高的蝶阀、牵引电磁铁、杠杆装置、锁销、重锤和弹簧等构成，其结构及工作原理（见附图1）四、DMF-0.1型电磁式煤气安全切断阀技术规格：1、电磁铁一般按交流220V，电容量约为220V A供货（特殊要求时本厂也可供货）2、阀的公称压力为PN0.1MPA。

燃气紧急切断电磁阀原理好嘞，今天咱们聊聊燃气紧急切断电磁阀。

听这个名字就觉得有点高大上对吧？别担心，咱们用简单的语言来解释，让你轻松明白这个小家伙到底是干嘛的。

想象一下，你正在厨房里忙活，锅里煮着香喷喷的汤，突然闻到了一股怪味，心里立马咯噔一下。

这时候你就会想，哎呀，难道是燃气漏了？别慌，燃气紧急切断电磁阀就像是你厨房里的超级英雄，专门在这种情况下出马。

这个小玩意儿就负责检测到燃气泄漏后，立马关闭气源，确保你和家人的安全。

多么贴心呀，简直是为你量身定做的安全守护者。

说到原理，简单来说，这个电磁阀就像是一个开关，通电的时候它是开的，没电的时候就关了。

它的工作原理也不复杂，里面有个线圈，电流一来，磁场就产生了，气门就打开了。

当检测到气体泄漏，电源自动切断，阀门就会迅速关闭。

这样一来，燃气就不会继续泄漏了，哇，真是聪明绝顶！很多人可能觉得，这个电磁阀就像是个小配件，没啥了不起。

可实际上，它的作用可是重中之重。

要知道，燃气泄漏可不是闹着玩的，轻则让你心里发慌，重则可能带来生命危险。

所以有了它，咱们的生活才能更加安心。

就像“千里之行，始于足下”，这小小的阀门却能在关键时刻救我们一命，真是小中见大。

很多家庭为了安全，都会安装这种阀门。

说到这里，你可能会想，安装的时候是不是得大费周章？其实也不是，找个专业的师傅帮忙，一会儿的功夫就能搞定。

电磁阀的维护也挺简单，定期检查就行。

就像给你的爱车做保养一样，细水长流，保持良好的状态，才能让它在关键时刻发挥作用。

咱们再说说它的应用，电磁阀可不仅仅是在厨房里工作，它在燃气管道、热水器，甚至是工业设备里都有着举足轻重的地位。

只要是有燃气的地方，它就能发挥它的作用。

有些地方，比如餐厅、酒店等，燃气使用频繁，更是需要它来守护安全。

想象一下，忙碌的厨房里，厨师们忙得不可开交，电磁阀却在一旁默默守护，绝对是个不可或缺的小助手。

任何东西都有两面性，电磁阀也不例外。

有些朋友可能会觉得，电磁阀太过依赖电源，一旦停电就无法工作。

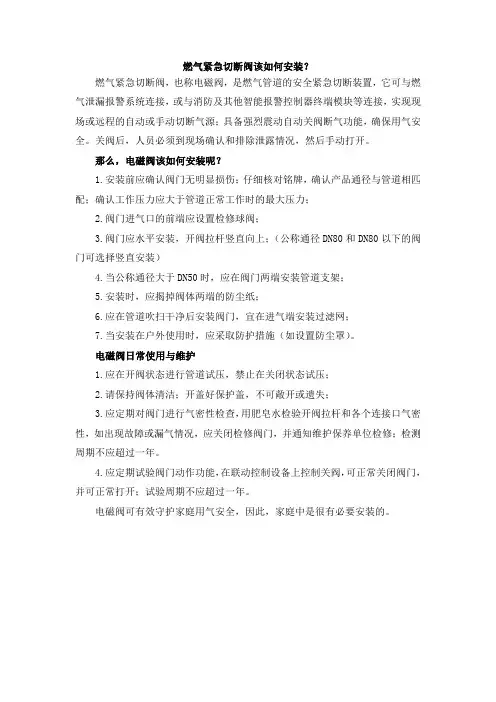

燃气紧急切断阀该如何安装？
燃气紧急切断阀，也称电磁阀，是燃气管道的安全紧急切断装置，它可与燃气泄漏报警系统连接，或与消防及其他智能报警控制器终端模块等连接，实现现场或远程的自动或手动切断气源；具备强烈震动自动关阀断气功能，确保用气安全。

关阀后，人员必须到现场确认和排除泄露情况，然后手动打开。

那么，电磁阀该如何安装呢？
1.安装前应确认阀门无明显损伤；仔细核对铭牌，确认产品通径与管道相匹配；确认工作压力应大于管道正常工作时的最大压力；
2.阀门进气口的前端应设置检修球阀；
3.阀门应水平安装，开阀拉杆竖直向上；（公称通径DN80和DN80以下的阀门可选择竖直安装）
4.当公称通径大于DN50时，应在阀门两端安装管道支架；
5.安装时，应揭掉阀体两端的防尘纸；
6.应在管道吹扫干净后安装阀门，宜在进气端安装过滤网；
7.当安装在户外使用时，应采取防护措施（如设置防尘罩）。

电磁阀日常使用与维护
1.应在开阀状态进行管道试压，禁止在关闭状态试压；
2.请保持阀体清洁；开盖好保护盖，不可敞开或遗失；
3.应定期对阀门进行气密性检查，用肥皂水检验开阀拉杆和各个连接口气密性，如出现故障或漏气情况，应关闭检修阀门，并通知维护保养单位检修；检测周期不应超过一年。

4.应定期试验阀门动作功能，在联动控制设备上控制关阀，可正常关闭阀门，并可正常打开；试验周期不应超过一年。

电磁阀可有效守护家庭用气安全，因此，家庭中是很有必要安装的。

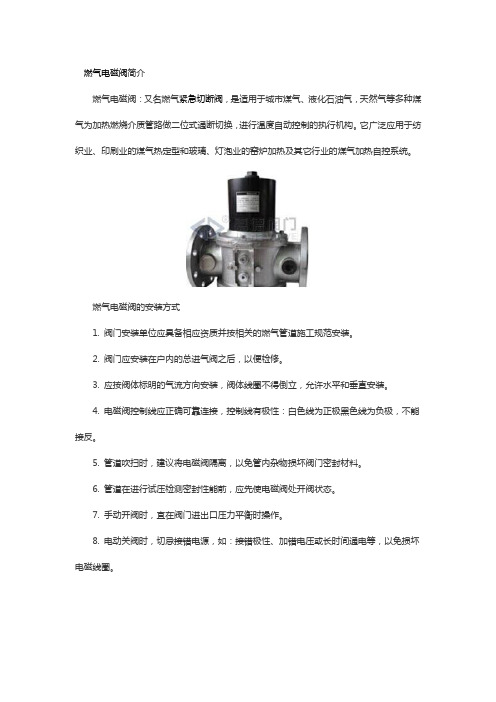

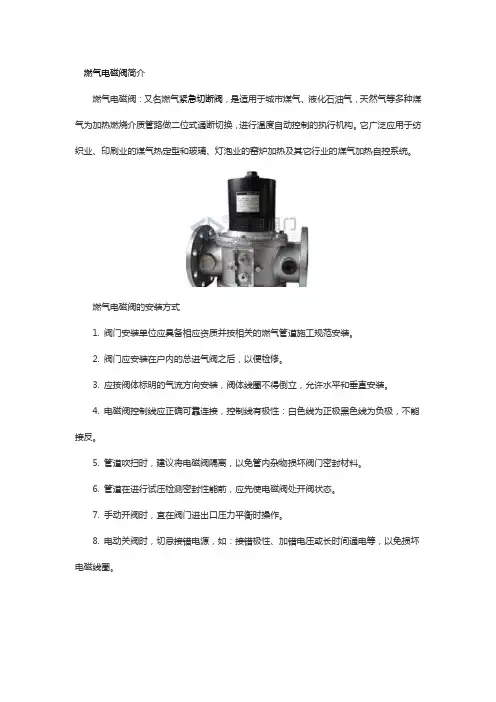

燃气电磁阀简介
燃气电磁阀：又名燃气紧急切断阀，是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。

它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

燃气电磁阀的安装方式
1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 阀门应安装在户内的总进气阀之后，以便检修。

3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。

4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极黑色线为负极，不能接反。

5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。

7. 手动开阀时，宜在阀门进出口压力平衡时操作。

8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。

家用燃气紧急切断电磁阀引言家庭燃气使用是我们日常生活中不可或缺的一部分，然而，燃气的使用也存在着一定的风险。

为了保证家庭的安全，燃气设备的安全措施是非常重要的。

其中，家用燃气紧急切断电磁阀作为一种重要的安全设备，起到了非常重要的作用。

本文将详细介绍家用燃气紧急切断电磁阀的原理、安装方法以及使用注意事项。

1. 家用燃气紧急切断电磁阀的原理家用燃气紧急切断电磁阀是一种安装在燃气管道上的电磁控制阀门。

其主要原理是通过电磁阀的开关控制，切断燃气供应管道的通路，以达到紧急切断燃气供应的目的。

燃气紧急切断电磁阀通常由电磁线圈、阀门主体和控制电路组成。

当触发紧急切断信号时，控制电路会给电磁线圈提供电流，通过磁场作用将阀门关闭，阻断燃气的流向。

2. 家用燃气紧急切断电磁阀的安装方法家用燃气紧急切断电磁阀的安装需要遵循一定的步骤和注意事项，以确保其正常工作和安全使用。

以下是一般的安装步骤：步骤1：确定安装位置首先需要确定安装家用燃气紧急切断电磁阀的位置。

一般情况下，电磁阀应当安装在燃气管道的进口处或燃气表后方，以便于切断整个燃气供应系统。

步骤2：切断燃气供应在安装前，务必切断燃气供应，确保安全。

可以关闭家中的主阀门或者与燃气供应管道相连的截止阀。

步骤3：安装电磁阀将家用燃气紧急切断电磁阀按照正确的方向连接到燃气管道上。

确保紧急切断按钮或开关的操作面向易于操作的方向。

步骤4：安装管件使用管件连接电磁阀与燃气管道，确保连接牢固、密封可靠。

为了防止漏气现象的发生，可以使用密封胶进行加固。

步骤5：接通电源安装完成后，将电磁阀的电线连接到适配的电源上。

确保电源电压与电磁阀的额定电压匹配。

步骤6：测试和调试安装完成后，需要进行测试和调试，确保电磁阀正常工作。

可以手动触发紧急切断按钮或开关，观察阀门是否能够正常打开或关闭。

3. 使用注意事项为了确保家用燃气紧急切断电磁阀的安全使用，以下是一些注意事项：•定期维护：家用燃气紧急切断电磁阀需要定期进行维护和检查，确保其正常工作。

燃气紧急切断电磁阀说明书 型号: EMV01A● 概 述：本公司燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。

它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。

当发生有害的强烈震动时，阀门会自动关闭。

开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。

● 外型尺寸:● 主要技术参数◆适用气体：天然气;石油液化气;人工煤气等◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲）◆ 阀体材质：黄铜合金 (HPb59-1) ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：5kPa ◆ 防爆标志： Exm ⅡT6◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度： 0.4米◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。

关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖红色拉柄执行机构 控制电缆 阀体燃气紧急切断电磁阀说明书型号: EMV01A●操作说明1. 阀门在开启状态有两种关阀方式：①给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V）电能，阀门则快速关闭；②打开防护盖，手动压下红色手柄也可关阀。

关阀后状态自保持。

注意：通常情况不宜打开防护盖，以免误操作关阀。

2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。

开阀状态可自保持。

注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。

电磁式燃气紧急切断阀维护保养使用说明书型号：AF01B-DN15~DN25欧好牌电磁式燃气紧急切断阀（以下简称电磁阀）作为燃气管道附属设备，是为了保证燃气用户的用气安全，防止因燃气泄漏导致的中毒、爆炸、火灾事故给燃气用户带来的损失。

因此正确的使用和维护保养电磁阀，有利于保障燃气用户的用气安全，有利于保证电磁阀的使用寿命，降低使用成本。

1、使用前确认●确认阀门防尘盖未丢失并完好，防尘盖丢失或损坏可能导致电磁阀打不开甚至漏气。

●确认防尘盖内红色拉帽未丢失。

若丢失会影响电磁阀的手动操作功能。

●确认防尘盖内红色拉帽周围清洁无杂质，若存有大量杂质应及时吹扫，否则可能导致电磁阀打不开甚至漏气。

●确认电磁阀手动功能正常，手动拉起或按下红色拉帽，无卡滞现象。

●确保电磁阀电缆线与燃气报警器正确连接，并测试燃气报警器报警后，电磁阀能够正常关闭。

若用户装修改线应确保接线极性与装修前一致，并测试电磁阀关闭功能正常，否则可能导致发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。

●若用户装修需改动电磁阀的安装位置应通过燃气公司，并由具备安装资质的单位改装。

私自改装出现燃气事故用户负全责。

2、使用过程中电磁阀的使用及维护保养●使用过程中电磁阀的防尘盖不能丢失并应盖紧，其具有防尘防水功能，可以保证电磁阀正常工作。

●使用过程中电磁阀严禁压、挂重物，以免损坏电磁阀，造成燃气泄漏。

●使用过程中电磁阀拉杆位置严禁大量进水，否则造成芯轴锈蚀，可能导致电磁阀打不开甚至漏气，或燃气报警器报警后不关断，引起燃气事故。

●使用过程中燃气泄漏报警切断系统应定期测试功能，保证其报警、切断功能正常，一般每年检测一次。

●欧好牌电磁阀的工作电压为脉冲DC9~24V，用户使用过程中若更换燃气报警器应确认报警器联动输出信号符合电磁阀的工作电压要求。

否则可能损坏电磁阀或发生燃气泄漏时电磁阀无法及时关闭气源，引起燃气事故。

3、重要告知下列原因引起的电磁阀损坏，不在我公司承诺的免费保修服务和承担质量责任的范围内：●私自改装燃气管道造成电磁阀损坏或工作不可靠。

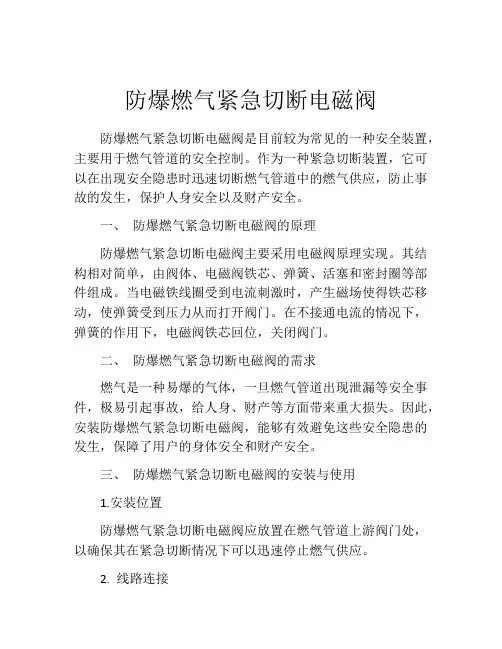

防爆燃气紧急切断电磁阀防爆燃气紧急切断电磁阀是目前较为常见的一种安全装置，主要用于燃气管道的安全控制。

作为一种紧急切断装置，它可以在出现安全隐患时迅速切断燃气管道中的燃气供应，防止事故的发生，保护人身安全以及财产安全。

一、防爆燃气紧急切断电磁阀的原理防爆燃气紧急切断电磁阀主要采用电磁阀原理实现。

其结构相对简单，由阀体、电磁阀铁芯、弹簧、活塞和密封圈等部件组成。

当电磁铁线圈受到电流刺激时，产生磁场使得铁芯移动，使弹簧受到压力从而打开阀门。

在不接通电流的情况下，弹簧的作用下，电磁阀铁芯回位，关闭阀门。

二、防爆燃气紧急切断电磁阀的需求燃气是一种易爆的气体，一旦燃气管道出现泄漏等安全事件，极易引起事故，给人身、财产等方面带来重大损失。

因此，安装防爆燃气紧急切断电磁阀，能够有效避免这些安全隐患的发生，保障了用户的身体安全和财产安全。

三、防爆燃气紧急切断电磁阀的安装与使用1.安装位置防爆燃气紧急切断电磁阀应放置在燃气管道上游阀门处，以确保其在紧急切断情况下可以迅速停止燃气供应。

2. 线路连接防爆燃气紧急切断电磁阀需接入保险装置的控制系统，当这些保险装置启动时，防爆燃气紧急切断电磁阀将迅速切断燃气供应。

3. 防护措施燃气阀门应设置防护措施，以防止锈蚀、潮湿、污染和物理损坏等引起的失效。

四、防爆燃气紧急切断电磁阀的注意事项1. 定期维护防爆燃气紧急切断电磁阀需要定期检查和维护，清洗和替换密封圈等低成本的部件。

2. 燃气管道检查在每次安装、更换或维护防爆燃气紧急切断电磁阀时，都应对燃气管道进行检查和维护，确保燃气管道无泄漏等安全隐患。

3. 切勿错误安装防爆燃气紧急切断电磁阀的安装应由专业人员进行，切勿随意更改设备的结构、特性和参数。

4. 实现自动控制在燃气管道中需要安装多个防爆燃气紧急切断电磁阀时，可通过编程控制防爆燃气紧急切断电磁阀的开启和关闭，实现自动控制。

五、结论从上述介绍中可以得知，防爆燃气紧急切断电磁阀在现代社会中起到了不可替代的作用。

燃气电磁阀使用说明书（B）RQDF-15~300（防爆）常闭系列（B）RQDF-15K~300K（防爆）常开系列BRQDF-15SK~300SK防爆手开电关系列一、产品简介RQDF系列燃气专用系列产品是我公司在参考国外多种样机的基础上，结合国内燃气行业的特点开发研制的一种新型多功能系列产品。

燃气专用型电磁阀按现场环境不同分为普通型和防爆型，按控制方式不同分为常闭型、常开型、手开电关型（附带手动关阀装置）三种型式，按内部结构不同可分为隔膜式和活塞式，按介质压力不同可分为低压型和常压型，按工作时间不同分为间歇式工作制和长期工作制两种，按介质种类不同可分为天燃气、煤气、液化石油气、焦化气等。

本公司生产的燃气专用型系列产品被广泛用于燃气行业的各个自控领域。

如城市煤气、焦化气、天燃气等管道的自动切断及远程控制，燃气锅炉的安全保护、窑炉加热等自控系统。

二、主要特点1、采用独特的流线型球型阀体，流阻低，压力损失小。

2、线圈采用复合型优质漆包线，绝缘效果好，温升低。

3、铁芯采用耐蚀高导磁材料，起动力矩大，速度快，无剩磁现象。

4、膜片采用耐腐蚀的优质丁睛橡胶，外衬保护环套，能有效的延长产品的使用寿命。

5、控制线圈内置节能降温模块，不但可降低线圈温升且能节能，维持功率仅为正常耗能的1/3左右，并可大大延长线圈的使用寿命，进而避免了对电网及控制电路的冲击，对需长期通电的场合尤为适应。

三、主要技术参数1、公称通径：DN15~DN3002、连接方式：≤DN50英制管螺纹或法兰式≥DN65标准法兰式4、允许介质温度：M型：≤80℃H型≤130℃5、环境温度：-20℃~+40℃6、电源电压：220V AC/DC 24V AC/DC（特殊电压可订做）7、消耗功率：DN15~DN20：15W DN25~DN50：40WDN65~DN100：（启动130W，维持50W）DN125~DN300：（启动300W，维持120W）8、响应时间：≤1S9、工作介质：天燃气、城市煤气、液化石油气、纯净焦化气10、阀体材质：≤DN50锻铜体锻不锈钢体≥DN65铸铁体不锈钢体11、防护等级：IP6512、防爆等级：dIICT3四、产品分类及用途1、（B）RQDF（常闭系列）与（B）RQDF-K（常开系列）燃气专用电磁阀主要使用在燃气管道的自动控制系统，具有启闭快速、流通量大、压力损失小、密封性好等重要特点，如加装降温节能模块可用于长期工作环境。
