2016-2017学年度上学期高二期中考试物理试题

2016-2017学年度上学期期中考试高二物理试题满分：100分 时长：90分钟 第I 卷（选择题，共52分）一．选择题（本题共13小题，每小题4分，共52分.1～9题为单选；10～13题至少有二个选项正确，选对的得4分，选不全得2分，选错或不答的得0分．）1. 许多科学家在物理学发展过程中做出了重要贡献，下列表述正确的是（ ） A ．牛顿通过实验测出了万有引力常量 B ．牛顿发现并总结出了万有引力定律 C ．洛伦兹发现了电流的磁效应D ．安培总结并确认了真空中两个静止点电荷之间的相互作用规律2．如图所示，质量分别为M 、m 的滑块A 、B 叠放在固定的、倾角为θ的斜面上，A 与斜面间、A 与B 之间的动摩擦因数分别为μ1、μ 2 ，当A 、B 从静止开始以相同的加速度下滑时，B 受到摩擦力为（ ） A ．等于零B ．方向平行于斜面向下C ．大小为μ1mgcos θD ．大小为μ2mgcos θ3. 2013年12月2日1时30分，“嫦娥三号”月球探测器搭载长征三号乙火箭发射升空。

该卫星在距月球表面高度为h 的轨道上做匀速圆周运动，其运行的周期为T ，最终在月球表面实现软着陆。

若以R 表示月球的半径，引力常量为G ，忽略月球自转及地球对卫星的影响，下列说法不正确的是（ ）A ．“嫦娥三号”绕月运行时的向心加速度为224RT π B ．月球的第一宇宙速度为C ．月球的质量为D ．物体在月球表面自由下落的加速度大小为2232)(4T R h R +π4. 带电粒子在如图所示的电场中，仅在电场力作用下沿虚线所示轨迹从A 点运动到B 点，可判知（ ） A ．粒子带负电B．粒子的电势能不断减少C．粒子的动能不断减少D．粒子在B点的加速度小于在A点的加速度5．倾角为θ的导电轨道间接有电源，轨道上静止放有一根金属杆ab ．现垂直轨道平面向上加一匀强磁场，如图所示，磁感应强度B 由零逐渐增加的过程中，ab 杆受到的静摩擦力（ ）A ．逐渐增大B ．逐渐减小C ．先增大后减小D ．先减小后增大6．如图所示，在竖直虚线MN 和M′N′之间区域内存在着相互垂直的匀强电场和匀强磁场，一带电粒子（不计重力）以初速度v 0由A 点垂直MN 进入这个区域，带电粒子沿直线运动，并从C 点离开场区。

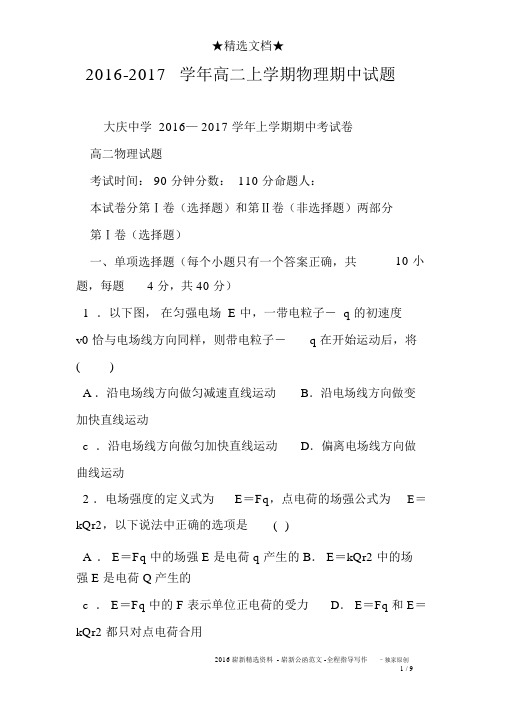

2016-2017学年高二上学期物理期中试题大庆中学 2016— 2017 学年上学期期中考试卷高二物理试题考试时间： 90 分钟分数： 110 分命题人：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分第Ⅰ卷（选择题）一、单项选择题（每个小题只有一个答案正确，共10 小题，每题 4 分，共 40 分）1．以下图，在匀强电场 E 中，一带电粒子－ q 的初速度v0 恰与电场线方向同样，则带电粒子－q 在开始运动后，将()A ．沿电场线方向做匀减速直线运动B．沿电场线方向做变加快直线运动c ．沿电场线方向做匀加快直线运动D．偏离电场线方向做曲线运动2 ．电场强度的定义式为E＝Fq，点电荷的场强公式为E＝kQr2，以下说法中正确的选项是()A． E＝Fq 中的场强 E 是电荷 q 产生的 B． E＝kQr2 中的场强 E 是电荷 Q产生的c ． E＝Fq 中的 F 表示单位正电荷的受力D． E＝Fq 和 E＝kQr2 都只对点电荷合用3 ．在如图的闭合电路中，当滑片P 向右挪动时，两电表读数的变化是 ()A ．变大，变大B．变小，变大c ．变大，变小D．变小，变小4．电场中有一点P，以下说法中正确的有()A ．若放在 P 点的电荷的电荷量减半，则P 点的场强减半B ．若 P 点没有尝试电荷，则P 点场强为零c ．P 点的场强越大，则同一电荷在P 点遇到的电场力越大D． P 点的场强方向为放在该点的电荷所受电场力的方向5.电荷从静止开始只在电场力作用下的运动( 最先阶段的运动)，则电荷 ()A．老是从电势高的地方移到电势低的地方B．老是从电场强度大的地方移到电场强度小的地方c．老是从电势能小的地方移到电势能大的地方D．老是从电势能大的地方移到电势能小的地方6 ．有一个电动势为3V、内阻为1Ω的电源．以下电阻与其连结后，使电阻的功率大于2W，且使该电源的效率大于50%的是 () ．A ． 0.5 Ω B． 1Ωc． 1.5 ΩD． 2Ω7．以下图， E 为内阻不可以忽视的电池， R1、 R2、R3 为定值电阻，S0、S 为开关，与分别为电压表与电流表．初始时S0 与S 均闭合，现将S 断开，则( ) ．A.的读数变大，的读数变小B.的读数变大，的读数变大c.的读数变小，的读数变小D.的读数变小，的读数变大第 1 页（合计四页）8.两平行金属板相距为 d，电势差为 U，一电子质量为，电荷量为e，从 o 点沿垂直于极板的方向射出，最远抵达 A 点，而后返回，以下图，oA＝ h，此电子拥有的初动能是()A.edhUB ． edUh9.以下图匀强电场 E 的地区内，在 o 点处搁置一点电荷＋Q.a、b、 c、 d、e、 f 为以 o 为球心的球面上的点， aecf平面与电场平行， bedf 平面与电场垂直，则以下说法中正确的是()A． b、d 两点的电场强度同样B． a 点的电势等于 f 点的电势c ．点电荷＋ q 在球面上随意两点之间挪动时，电场力必定做功D ．将点电荷＋ q 在球面上随意两点之间挪动，从a点挪动到 c 点电势能的变化量必定最大10 ．以下图，当ab 两头接入100V 电压时，cd 两头为20V，当cd 两头接入100V 电压时，ab 两头电压为50V。

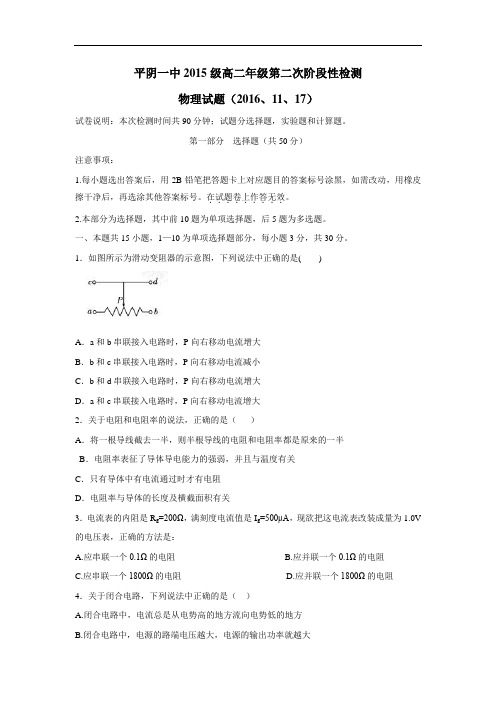

平阴一中2015级高二年级第二次阶段性检测物理试题（2016、11、17）试卷说明：本次检测时间共90分钟；试题分选择题，实验题和计算题。

第一部分选择题（共50分）注意事项：1.每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。

在试题卷上作答无效．．．．．．．．．。

2.本部分为选择题，其中前10题为单项选择题，后5题为多选题。

一、本题共15小题，1—10为单项选择题部分，每小题3分，共30分。

1．如图所示为滑动变阻器的示意图，下列说法中正确的是( )A．a和b串联接入电路时，P向右移动电流增大B．b和c串联接入电路时，P向右移动电流减小C．b和d串联接入电路时，P向右移动电流增大D．a和c串联接入电路时，P向右移动电流增大2．关于电阻和电阻率的说法，正确的是（）A．将一根导线截去一半，则半根导线的电阻和电阻率都是原来的一半B．电阻率表征了导体导电能力的强弱，并且与温度有关C．只有导体中有电流通过时才有电阻D．电阻率与导体的长度及横截面积有关3．电流表的内阻是R g=200Ω，满刻度电流值是I g=500μA，现欲把这电流表改装成量为1.0V 的电压表，正确的方法是：A.应串联一个0.1Ω的电阻B.应并联一个0.1Ω的电阻C.应串联一个1800Ω的电阻D.应并联一个1800Ω的电阻4．关于闭合电路，下列说法中正确的是（）A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大5．四盏灯泡接成图示电路。

a 、c 灯泡的规格为“220V 100W ”，b 、d 灯泡的规格为“220V 40W ”，各个灯泡的实际功率都没有超过它的额定功率。

则这四盏灯泡中实际消耗功率最大的是（ ）A 、aB 、bC 、cD 、d6．下表为某电热水壶铭牌上的一部分内容. 根据表中的信息，可计算出电热水壶在额定电压下以额定功率工作时的电流约为A ．6.8 AB ．4.1 AC ． 1.2 AD ．0.24 A7．现有一只内阻为Ωk 3，量程为V 3的准确电压表，某一待测电压的值大约在．V 5.11至．V 5.12之间．．，若要用该电压表完成测量，下面四个定值电阻中最适合．．．与这只电压表串联的一个电阻是（ ）A 、Ωk 3B 、Ωk 6C 、Ωk 9D 、Ωk 128.如图所示为大小不同的两个电阻的电流随电压变化的图象，那么1、2所表示的电阻及两电阻串联或并联后的图线所在区域分别是A ．1表示电阻大的图线，并联后图线在区域Ⅲ；B ．1表示电阻小的图线，并联后图线在区域Ⅰ；C ．1表示电阻小的图线，串联后图线在区域Ⅱ；D ．1表示电阻大的图线，串联后图线在区域Ⅰ。

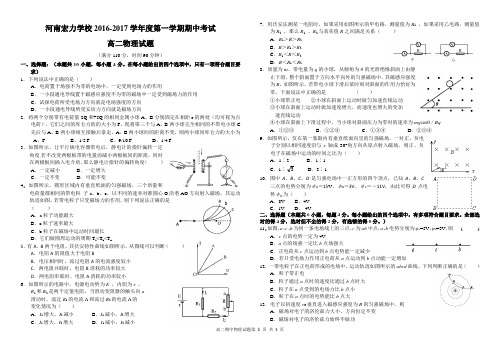

河南宏力学校2016-2017学年度第一学期期中考试高二物理试题（满分110分，时间90分钟）一、选择题：（本题共10小题，每小题4分。

在每小题给出的四个选项中，只有一项符合题目要求）1．下列说法中正确的是（ ） A ．电荷置于场强不为零的电场中，一定受到电场力的作用 B ．一小段通电导线置于磁感应强度不为零的磁场中一定受到磁场力的作用 C ．试探电荷所受电场力方向就是电场强度的方向 D ．一小段通电导线所受安培力方向就是磁场方向2．将两个分别带有电荷量-2Q 和+5Q 的相同金属小球A 、B 分别固定在相距r 的两处（均可视为点电荷），它们之间的库仑力的的大小为F 。

现将第三个与A 、B 两小球完全相同的不带电小球C 先后与A 、B 两小球相互接触后拿走，A 、B 两小球间的距离不变，则两小球间库仑力的大小为 A 、F B 、1/5 F C 、9/10 F D 、1/4 F 3．如图所示，让平行板电容器带电后，静电计的指针偏转一定角度,若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（ ） A ．一定减小 B ．一定增大C ．一定不变D ．可能不变4．如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒 子a 、b 、c ，以不同的速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图。

若带电粒子只受磁场力的作用，则下列说法正确的是（ ）A ．a 粒子动能最大B ．c 粒子速率最大C ．b 粒子在磁场中运动时间最长D ．它们做圆周运动的周期T a <T b <T c 5．有A ．B 两个电阻，其伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻B B ．电压相同时，流过电阻A 的电流强度较小C ．两电阻并联时，电阻B 消耗的功率较大D ．两电阻串联时，电阻A 消耗的功率较小6．如图所示的电路中，电源电动势为E ，内阻为r ， R 1和R 2是两个定值电阻。

2016—2017学年高二第一学期期中考试物理试题（时间：90分钟满分：100分）第Ⅰ卷（选择题共50分）一、选择题（本题共15小题，共50分。

在每小题给出的四个选项中，第1～10题只有一项符合题目要求，每小题3分，第11～15题有多项符合题目要求，每小题4分，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.在电场中的某点放一个检验电荷，其电量为q，受到的电场力为F，则该点的电场强度F，下列说法正确的是（）EqA．若移去检验电荷，则该点的电场强度为0B．若检验电荷的电量变为4q，则该点的场强变为4EC．若放置到该点的检验电荷变为-2q，则电场中该点的场强大小不变，但方向相反D．若放置到该点的检验电荷变为-2q，则电场中该点的场强大小、方向均不变2. 如图所示的电场，其中有M、N两点，则（）A．该电场一定是点电荷产生的电场B．M点的电场强度比N点电场强度小C．M点的电势比N点的电势高D．M点的电势比N点的电势低3.在静电场中，下列说法中正确的是（）A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．电场力对电荷做正功，电荷的电势能减少D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功4.如图所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中仅受到电场力作用，根据此图可判断出（）A．该粒子带正电B．该粒子在a的加速度小于在b的加速度C ．该粒子在a 的速度小于在b 的速度D ．该粒子在a 的电势能小于在b 的电势能5. 两个相同的带电金属小球，带电量分别为+5q 和-7q ，球半径远小于两球心的距离L ，它们相互接触后再放回原位置，则静电力大小为（ ）A.2235q k LB.2212q k LC.2236q k L D.22q k L6. 一根粗细均匀的电阻丝通过的电流为I 时，在t 时间内产生的热量为Q ，若将该电阻丝均匀拉长至原来的2倍，并通过的电流为2I ，则在时间t 内产生的热量为（ ） A ．8Q B ．16Q C ．4Q D ．8Q7.原来都是静止的质子（11H ）和α粒子（42He ），经过同一电压的加速电场后，它们的速度大小之比为（ ）A 2B ．1：2C 1D ．1：18.如图所示，甲中电源为一节电池，乙中电源为两节电池，每节电池的电动势为E ，内阻为r ，电阻器的电阻R 保持不变。

商丘一高2016—2017学年第一学期期中考试高 二 物 理 试 题命题人 ： 审题人：本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，考试时间90分钟 注意事项：1．第Ⅰ卷的答案填涂在答题卡上，第Ⅱ卷的答案或解答过程写在答题卷指定处，写在试题卷上的无效.2．答题前，务必将自己的“姓名”、“班级”和“考号””座号”写在答题卷上.第Ⅰ卷(选择题，48分)一、选择题：本题共12小题，每小题4分．在每小题给出的四个选项中，第1到8题只有一项符合题目要求，第9到12题有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错的得0分1、下列说法中正确的是( )2、 A. 从能量的观点来看，电源是把化学能转换为电能的装置B. 在电源内部，电流由负极流向正极，在电源外部，电流由正极流向负极C. 公式B=ILF 说明B 与放入磁场中的通电导线所受安培力F 成正比 D. 公式B=IL F 说明B 的方向与放入磁场中的通电直导线所受安培力的方向相同 2）AB 、粒子垂直于磁感线射入匀强磁场，其所受洛伦兹力只改变它的速度方向，不改变速度的CD 、粒子沿磁感线射入匀强磁场，它不受磁场力作用，做匀速直线运动3、在如图所示的电路中．L 1、L 2、L 3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示，当开关S 闭合后，电流表示数为0. 25A ．则此时 ( )A ．L 1消耗的电功率为0. 75 WB ．L 1的电压为L 2电压的2倍C ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值约等于4 : l4、如图，电路中定值电阻阻值小于电源内阻阻值r ，将滑动变阻器滑片向上滑动，理想电压表123V V V 、、示数变化量的绝对值分别为123U U U ∆∆∆、、，理想电流表A 示数变化量的绝对值为I ∆，正确的是（）A ．2V 的示数减小B ．电源输出功率在减小C ．3U ∆与I ∆的比值在减小D ．1U ∆小于2U ∆5、如图所示，电路中开关S 闭合时，表V 1、V 2、A 的示数分别为220V 、110V 、0.2A ，则当V 1和V 2的示数都是220V ，而A 示数为零时（ ）A ．出故障的是L 1，且L 1断路B ．出故障的是L 2，且L 2断路C ．出故障的是L 2，且L 2短路D ．L 1和L 2都同时断路6、在三维直角坐标系中, 电子沿y 轴负方向运动, 如图所示, 由于电子的运动产生的磁场在a 点的方向是 ( )A. +x 方向B. －x 方向C. +z 方向D. －z 方向7、 如图所示，通电直导线E 垂直纸面放置，通电电流方向I 指向纸里，通电矩形线圈ABCD 在直导线的右侧，线圈平面与纸面平行，电流I 1的方向为逆时针，A 、D 两点与直导线距离相等，对矩形线圈在磁场作用下运动情况的正确叙述是( )A ．以直导线为轴，在纸面上逆时针转动B ．在纸面沿虚线OO ′向右移动C ．以OO ′为轴，AB 边垂直纸面向里运动，CD 边垂直纸面向外运动D ．以OO ′为轴，AB 边垂直纸面向外运动，CD 边垂直纸面向里运动，同时靠近导线E8、 如图所示，正六边形abcdef 区域内有垂直于纸面的匀强磁场。

命题人：刘丁一、选择题：（每题4分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分．）1．下列说法中正确的是（）A．元电荷实质上是指电子和质子本身B．一个电子，在任何情况下均可视为点电荷C．所有带电体的电荷量一定等于元电荷的整数倍D．一个带电体能否看成点电荷，不是看它的尺寸的绝对值，而是看它的形状和尺寸对相互作用力的影响能否忽略不计2．铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C的电量，电源就把2J的化学能转化为电能B．蓄电池两极的电压为2VC．蓄电池在1秒内将2J的化学能转化为电能D．蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.5V）的大3．在NaCl溶液中，阴、阳离子定向移动产生电流，若测得20秒内有1.0×1018个Na+和1.0×1018个Cl-通过溶液内部某一横截面，则溶液中的电流强度是多大（）A．16mA B．8mA C．0.16A D．0.08A4．如图所示，一条由点电荷激发的电场中的一条电场线，若不计带电粒子所受的重力，则（）A．A点的场强一定大于B点的场强B．激发这个电场的电荷一定带正电C．在A点由静止释放一个电子，将一定向B点运动D．在A点由静止释放一个质子，将一定向B点运动5．一个带负电的点电荷，只在电场力的作用下沿曲线abc由a运动到c，已知质点的速率是递减的。

关于B点电场强度E的方向（虚线是曲线在b点的切线），下列图中可能正确的是（）A B C D6．两个电阻R1、R2的I-U图像如图所示，由图像可知两个电阻的阻值之比R1:R2为(sin37º=0.6、cos37º=0.8)( )A．4:3B．3:4C．9: 16D．16:97．如图所示，A、B、C、D是匀强电场中的四个点，D是BC的中点，A、B、C构成一个直角三角形，AB长为L，电场线与三角形所在的平面平行，已知φA=5V、φB=-5V、φC=15V，由此可以判断（）A．场强的方向由C指向BB．场强的方向垂直AD连线斜向上C．场强的大小为()m V L10D．场强的大小为()m V L3208．如图所示，为一球形空腔导体（不带电），现将一个带正电的小金属球A放入腔中，当静电平衡时，图中a、b、c三点的场强和电势的关系正确的是（）A．E a>E b>E c，φa>φb>φcB．E a>E c>E b，φa>φb>φcC．E a=E b=E c，φa=φb>φcD．E a=E b>E c，φa=φb>φc9．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一个正电荷（电量很小）固定在P点，如图所示，以E表示两板间的场强，U 表示两板间的电压，E P表示正电荷在P点的电势能，若保持负极板不动，将上极板移至图中虚线所示位置，则（）A．U变小，E不变B．E变大，E P变大C．U变小，E P不变D．U不变，E P不变10．如图所示，P、Q是等量的正电荷，O是它们连线的中点，A、B是中垂线上的两点，用E A、E B和φA、φB分别表示A、B两点的电场强度和电势，则（）A．EA一定大于E B，φA一定大于φBB．E A不一定大于E B，φA一定大于φBC．E A一定大于E B，φA不一定大于φBD．E A不一定大于E B，φA不一定大于φB11．横截面积为s的导线中通有电流I，已知导线每单位体积内有n个自由电子，每个电子的电量为e，自由电子定向移动的速率是v，则在时间t内通过导线横截面的电子数是（）A．nsvt B．nvt C．It/e D．It/s e12．如图所示，实线为电场线，虚线为等势线，且相邻两条等势线间的电势差相等。

高二重点班2016-2017学年度第一学期期中物理考试题(总分100分，时间100分钟)一、单项选择题（每小题3分，共计36分）1、首先发现通电导线周围存在磁场的物理学家是( )A ．安培B ．法拉第C ．奥斯特D ．特斯拉 2．下列说法正确的是 ( ) A ．电源被短路时，放电电流无穷大 B ．外电路断路时，路端电压最低 C ．外电路电阻减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变3．A 、B 、C 是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ） A ．都比原来亮 B ．都比原来暗C ．A 、B 灯比原来亮，C 灯变暗D ．A 、B 灯比原来暗，C 灯变亮4.如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是()5、根据安培假说的物理思想：磁场来源于运动电荷．如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实．那么由此推断，地球总体上应该是：（ ）A.带负电;B.带正电;C.不带电;D.不能确定6．如图所示，将两个半径相同、粗细相同互相垂直的圆形导线圈固定在 一起，其圆心恰重合，两线圈通以了相同大小的电流。

设每个线圈中电流在圆 心处产生磁感应强度均为1T ，则圆心O 处的磁感应强度大小是（ ）图2-34A ．1TB ．1.4TC ．2TD ．1.7T7、如图所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O 以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点，那么，下列图中能正确表示线框转动一周感应电流变化情况的是 ( )8、边长为L 的正方形线框，电阻为R ，以恒定的速度v 沿x 轴运动，并穿过如图甲所示的匀强磁场区域，若设沿x 轴正方向为力的正方向，线框在图示位置时作为零时刻，则磁场对线框的作用力F 随时间t 的变化图线为乙图中的（ ）9.在如图所示的电路中，a 、b 为两个完全相同的灯泡，L 为自感线圈，E 为电源，S 为开关。

2016-2017年高二物理上册期中试卷（带答案）大庆铁人中学2016-2017学年高二年级期中考试物理试题时间：90分钟分值：100分出题人：常建利校对人：宋媛考试时间：20161024一、选择题：（本题共12小题，每小题4分，共48分，1-8题只有一个选项正确，9-12题有多个选项正确）1．两个分别带有电荷量&#8722;Q和+Q的相同金属小球(均可视为点电荷),固定在相距为r的两处,它们间库仑力的大小为F,两小球相互接触后将其固定距离变为,则两球间库仑力的大小为（&#819; ）A B D2．直角坐标系x中,、N两点位于x轴上,G、H两点坐标如图、N两点各固定一负点电荷,一电量为Q的正点电荷置于点时,G点处的电场强度恰好为零。

静电力常量用表示。

若将该正点电荷移到G点,则H 点处场强的大小和方向分别为( )A ，沿轴正方向B ，沿负方向，沿轴正方向D ，沿轴负方向3比值法定义物理量是物理学中一种很重要的思想方法，下列物理量的表达式不是用比值法定义的是( ) A电场强度B电势电容D电流4．如图所示,在平面直角坐标系中,有方向平行于坐标平面的匀强电场,其中坐标原点处的电势为0V,点A处的电势为6V,点B处的电势为3V,则电场强度的大小为( )A 200 V/ B 200 V/ 100 V/ D 100 V/．平行板间加如图所示周期变化的电压,重力不计的带电粒子静止在平行板中央,从t=0时刻开始将其释放,运动过程无碰板情况。

下图中能定性描述粒子运动的速度图象正确的是（）A B D6一平行板电容器中存在匀强电场,电场沿竖直方向。

两个比荷(即粒子的电荷量与质量之比)不同的带正电的粒子a和b,从电容器的P点(如图)以相同的水平速度射入两平行板之间。

测得a和b与电容极板的撞击点到入射点之间的水平距离之比为1:2若不计重力,则a和b的比荷之比是（）A 1:2 B 1:8 2:1 D 4:17在研究微型电动机的性能时,应用如图所示的实验电路。
