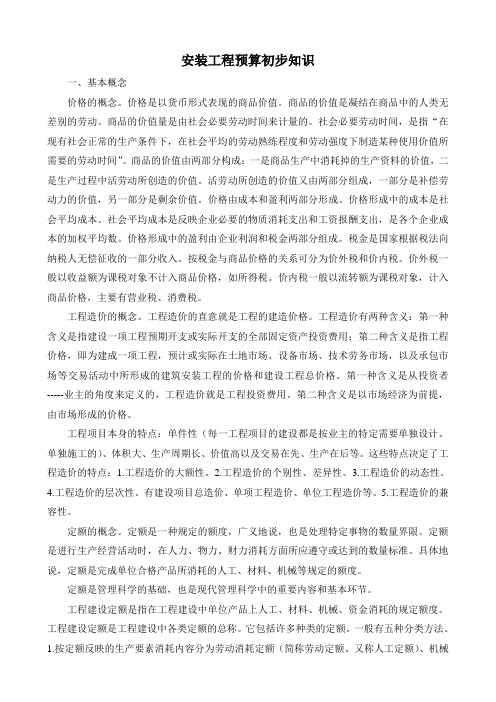

安装工程预算初步知识一、基本概念价格的概念。
价格是以货币形式表现的商品价值。
商品的价值是凝结在商品中的人类无差别的劳动。
商品的价值量是由社会必要劳动时间来计量的。
社会必要劳动时间，是指“在现有社会正常的生产条件下，在社会平均的劳动熟练程度和劳动强度下制造某种使用价值所需要的劳动时间”。
商品的价值由两部分构成：一是商品生产中消耗掉的生产资料的价值，二是生产过程中活劳动所创造的价值。
活劳动所创造的价值又由两部分组成，一部分是补偿劳动力的价值，另一部分是剩余价值。
价格由成本和盈利两部分形成。
价格形成中的成本是社会平均成本。
社会平均成本是反映企业必要的物质消耗支出和工资报酬支出，是各个企业成本的加权平均数。
价格形成中的盈利由企业利润和税金两部分组成。
税金是国家根据税法向纳税人无偿征收的一部分收入。
按税金与商品价格的关系可分为价外税和价内税。
价外税一般以收益额为课税对象不计入商品价格，如所得税。
价内税一般以流转额为课税对象，计入商品价格，主要有营业税、消费税。
工程造价的概念。
工程造价的直意就是工程的建造价格。
工程造价有两种含义：第一种含义是指建设一项工程预期开支或实际开支的全部固定资产投资费用；第二种含义是指工程价格，即为建成一项工程，预计或实际在土地市场、设备市场、技术劳务市场，以及承包市场等交易活动中所形成的建筑安装工程的价格和建设工程总价格。
第一种含义是从投资者-----业主的角度来定义的，工程造价就是工程投资费用。
第二种含义是以市场经济为前提，由市场形成的价格。
工程项目本身的特点：单件性（每一工程项目的建设都是按业主的特定需要单独设计、单独施工的）、体积大、生产周期长、价值高以及交易在先、生产在后等。
这些特点决定了工程造价的特点：1.工程造价的大额性。
2.工程造价的个别性、差异性。
3.工程造价的动态性。
4.工程造价的层次性。
有建设项目总造价、单项工程造价、单位工程造价等。
5.工程造价的兼容性。
定额的概念。
造价师必备安装工程计量计价常用公式作为一名造价师，熟练掌握和应用安装工程计量计价常用公式是必不可少的。
这些公式可以帮助我们准确计算安装工程的工程量和造价，为项目的合理预算提供依据。
接下来，我将为大家介绍一些常用的安装工程计量计价公式。
一、安装工程计量公式1.钢材量计算公式：钢材量=线轴计长×钢材数量其中，线轴计长表示管材或线材的有效长度，通常以米作为单位；钢材数量则是指需要安装的钢材的数量。
2.板材量计算公式：板材量=长×宽×数量其中，长表示板材的长度，宽则表示板材的宽度，都是以米为单位；数量表示需要使用的板材数量。
3.设备数量计算公式：设备数量=安装设备数×设备系数其中，安装设备数指的是需要安装的设备的数量，设备系数则是根据实际情况确定的。
4.管道长度计算公式：管道长度=单段长度×段数其中，单段长度表示每一段管道的长度，以米为单位；段数则是需要安装的管道段数。
5.人工工时计算公式：人工工时=安装点数×安装效率安装点数指的是需要进行安装的点数，通常以个或米作单位；安装效率则表示单位时间内完成的工时数。
二、安装工程计价公式1.材料费计算公式：材料费=材料量×单位价格其中，材料量表示所需材料的数量，单位价格则是指每单位材料的价格。
2.人工费计算公式：人工费=人工工时×单位工资人工工时表示完成安装工程所需的总工时，单位工资表示每小时的工资。
3.机械费计算公式：机械费=机械工时×单位机械台班费机械工时表示完成安装工程所需的机械工时数，单位机械台班费表示每小时的机械费用。
4.措施费计算公式：措施费=措施工时×措施费率措施工时表示在施工过程中所需的总措施工时数，措施费率表示每小时的措施费用。
5.利润计算公式：利润=(材料费+人工费+机械费+措施费)×利润率利润率是根据项目成本和风险确定的一定比例，用来计算项目的利润。

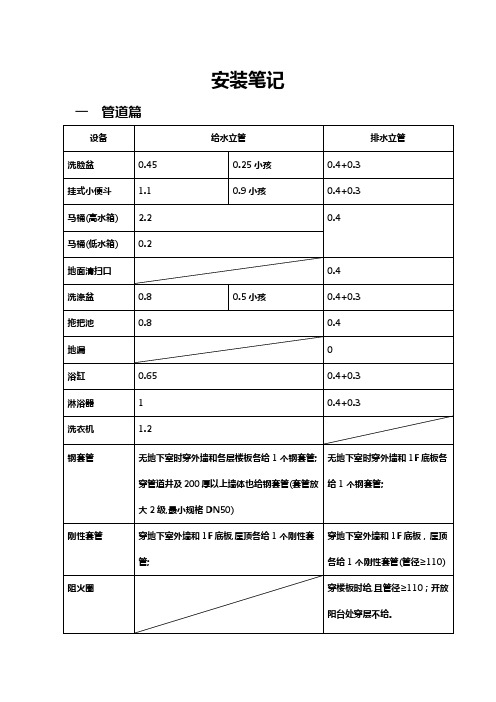

安装笔记一管道篇给水：1、屋面管道要保温；金属软管一处是有两根，不给法兰。
2、自动排气阀的规格DN15、20、25；其下都有一个规格一致的球阀;自动排气阀距天花板0.3M。
3、冷水系统、热水系统区分；冷水水表，热水水表；管道列项要区分热水、冷水、热回。
4、DN100的管螺纹连接时，上面的闸阀要给副法兰。
5、DN100的管卡箍连接时，上面的闸阀要给副法兰加2个卡箍。
6、DN100的管法兰连接时，上面的闸阀要给副法兰，然后每6米给个卡箍。
排水：（异层排水）1、台盆，地漏登高是De50；排水管道无DN40的；排水管末端连接2个洁具的管径是De75。
2、排水管伸出屋面2M，则还需给一段1.5M的钢套管。
3、同层排水要计算苏维托管件；登高是0.3+？4、洁具算排水设备。
5、透气管在天花板下0.4M。
6、地漏分雨水、空调、卫生间、管道井、阳台、洗衣机地漏。
7、至于管道出外墙1.5M是考虑了脚手架延伸出外墙。
8、室外双壁螺旋塑料管一般是土建做。
9、管道是承插的，且上面有阀，则给2个平插。
雨水系统：1、墙内的一般是雨水落水口，墙外的是87型雨水斗。
2、雨水管本身就防紫外线。
3、计算雨水管一般看建施图。
空调冷凝水系统：1、管径一般是De75\50，空调地漏无登高；末端管道是De32,长度给0.3M；本身防紫外线。
集水井系统：1、计算泵（型号+参数）、压力表（无规格）、止回阀、闸阀、橡胶软接头、法兰短管；出集水井盖的两根出水管处给钢套管（放大2级）。
消火栓系统：1、镀锌钢管沟槽连接时，按每6米一个卡箍，若2.1，则给2个卡箍；若2.5，则给3个卡箍；法兰连接时只给法兰。
2、屋面消防管道保温；穿层严格意义上是要给钢套管的；上水管道一般都给钢套管。
3、机械三通，四通相应的给卡箍；正三通，异三通，正弯，异弯也给卡箍；阀与管道连接给1副法兰+2个卡箍。
三个阀在一起，给1副法兰+2个卡箍就行。
4、把手型就是明杆型,闸阀必须是明杆闸阀.5、到房间内的消火栓箱处，水平+垂直=0.9M；试验消火栓无0.9M，DN100到DN25的自动排气阀处给个DN100*25的大小头。
第二部分常用安装工程工程量计算及定额计价方法
这一部分主要包括常用的安装工程工程量计算方法和定额计价方法。
安装工程工程量计算方法：
1.直接计算法：根据设计图纸和施工图纸，直接计算出所需材料的数
量和工程量。
这种方法适用于规模较小的工程项目，计算简单，但对技术
要求较高。
2.面积计算法：根据安装工程的面积来计算所需材料的数量和工程量。
例如，墙面贴砖工程可以根据墙面的面积计算出所需砖瓦的数量。
3.长度计算法：根据安装工程的长度来计算所需材料的数量和工程量。
例如，管道安装工程可以根据管道的长度计算出所需管材的数量。
4.体积计算法：根据安装工程的体积来计算所需材料的数量和工程量。
例如，空调安装工程可以根据房间的体积计算出所需空调设备的数量。
定额计价方法：
1.单位工程定额法：根据单位工程的特点和技术要求，以及标准的市
场价格，制定出相应的工程定额。
这种方法适用于常见、标准化的工程项目。
2.综合单价法：根据工程项目的具体情况，综合考虑材料、人工、机
械设备等各项费用，以单位面积、单位长度或单位体积的工程量为基础，
计算出每单位工程量的价格。
这种方法适用于规模较大、复杂的工程项目。
3.动态定额法：根据实际施工情况和工作量的变化，动态调整定额价格。
这种方法适用于难以确定具体工程量的工程项目。
在实际工程中，常用的安装工程工程量计算和定额计价方法是根据具体工程项目的特点和要求，选择合适的方法进行计算和定价。
同时，需要考虑材料的质量和价格波动、人工的工资及效率等因素，确保工程量和定额的准确性和合理性。
第1篇一、培训背景随着我国建筑行业的快速发展，工程安装预算作为建筑工程项目管理的重要组成部分，其重要性日益凸显。
为了提高我国建筑企业及施工人员的工程安装预算水平，加强预算管理，降低成本，提高经济效益，本次培训旨在为大家普及工程安装预算的相关知识，提高大家的预算编制能力。
二、培训目标1. 了解工程安装预算的基本概念、作用和编制原则；2. 掌握工程安装预算的编制方法、步骤和注意事项；3. 学会运用工程安装预算软件进行预算编制；4. 提高预算编制的准确性和合理性，降低成本，提高经济效益。
三、培训内容一、工程安装预算概述1. 工程安装预算的概念：工程安装预算是指根据工程设计文件、施工方案、市场价格等因素，对建筑工程安装工程所需的材料、设备、人工、机械等费用进行测算和编制的文件。
2. 工程安装预算的作用：工程安装预算是建筑工程项目管理的重要依据，主要包括以下几个方面：（1）为工程招标、投标提供依据；（2）为施工组织设计提供经济基础；（3）为工程结算提供依据；（4）为工程成本控制提供依据。
3. 工程安装预算的编制原则：（1）合法性原则；（2）真实性原则；（3）完整性原则；（4）合理性原则；（5）可比性原则。
二、工程安装预算编制方法1. 工程量计算：工程量计算是工程安装预算编制的基础，主要包括以下几个方面：（1）熟悉工程设计文件和施工方案；（2）掌握工程量计算规则；（3）运用工程量计算方法。
2. 材料预算编制：材料预算编制主要包括以下几个方面：（1）确定材料种类、规格、型号；（2）查询市场价格；（3）计算材料用量；（4）编制材料预算表。
3. 人工预算编制：人工预算编制主要包括以下几个方面：（1）确定人工工种、等级；（2）查询人工单价；（3）计算人工用量；（4）编制人工预算表。
4. 机械预算编制：机械预算编制主要包括以下几个方面：（1）确定机械种类、型号；（2）查询机械台班单价；（3）计算机械用量；（4）编制机械预算表。

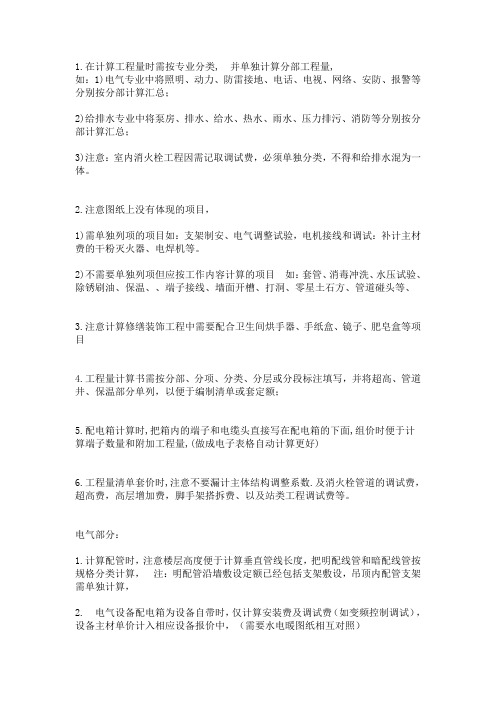

1.在计算工程量时需按专业分类, 并单独计算分部工程量,如：1)电气专业中将照明、动力、防雷接地、电话、电视、网络、安防、报警等分别按分部计算汇总；2)给排水专业中将泵房、排水、给水、热水、雨水、压力排污、消防等分别按分部计算汇总；3)注意：室内消火栓工程因需记取调试费，必须单独分类，不得和给排水混为一体。
2.注意图纸上没有体现的项目，1)需单独列项的项目如：支架制安、电气调整试验，电机接线和调试：补计主材费的干粉灭火器、电焊机等。
2)不需要单独列项但应按工作内容计算的项目如：套管、消毒冲洗、水压试验、除锈刷油、保温、、端子接线、墙面开槽、打洞、零星土石方、管道碰头等、3.注意计算修缮装饰工程中需要配合卫生间烘手器、手纸盒、镜子、肥皂盒等项目4.工程量计算书需按分部、分项、分类、分层或分段标注填写，并将超高、管道井、保温部分单列，以便于编制清单或套定额；5.配电箱计算时,把箱内的端子和电缆头直接写在配电箱的下面,组价时便于计算端子数量和附加工程量,(做成电子表格自动计算更好)6.工程量清单套价时,注意不要漏计主体结构调整系数.及消火栓管道的调试费，超高费，高层增加费，脚手架搭拆费、以及站类工程调试费等。
电气部分：1.计算配管时，注意楼层高度便于计算垂直管线长度，把明配线管和暗配线管按规格分类计算，注：明配管沿墙敷设定额已经包括支架敷设，吊顶内配管支架需单独计算，2. 电气设备配电箱为设备自带时，仅计算安装费及调试费（如变频控制调试），设备主材单价计入相应设备报价中，（需要水电暖图纸相互对照）3.有地辐热的工程计算配管时，注意增加地辐热所占楼层厚度4.电缆在管道井敷设时，注意电井是否为垂直通道，若楼层电井内设置的垂直桥架敷设电缆，套用垂直通道电缆敷设。
5.10KV一下架空线路中的丘陵、山地的概念;丘陵是1KM以内地形起伏高差30~50m以内的地带，一般山地是指250m以内地形起伏高差在30~50m以内的地带。
安装工程预算基础知识1. 前言安装工程预算作为施工项目的核心环节之一，是指根据工程设计方案和相关技术规范，对工程各项安装工程项目进行定量计算，并根据计算结果进行费用估算和成本控制的过程。
对于建筑施工项目来说，合理的安装工程预算能够确保工程质量和安全，并有效控制工程成本。
本文将介绍安装工程预算的基础知识。
2. 安装工程预算的定义安装工程预算是指根据工程施工项目的设计方案，按照一定的计量标准和定额进行工程量计算，并结合材料价格、人工费用、设备费用等因素，对工程项目的成本进行估算和分析的过程。
安装工程预算是工程施工阶段的重要工作，它不仅是工程投资的依据，还是施工单位组织施工、购买材料和设备的重要依据。
3. 安装工程预算的内容和要求3.1 预算的内容安装工程预算包括以下内容：•工程项目的数量计算：根据设计方案和相关技术规范，对工程项目的数量进行计算，包括各类安装工程项目的长度、面积、体积等。
•单价的确定：根据相关的计量标准和定额，确定各类安装工程项目的单价，包括材料的价格、人工费用、设备费用等。
•费用的估算：根据工程项目的数量和单价，计算各类安装工程项目的费用，包括材料费用、人工费用、设备费用、间接费用等。
•成本的分析：根据各类安装工程项目的费用，进行成本的分析，确定工程项目的总成本和各项费用的比例。
3.2 预算的要求安装工程预算应具备以下要求：•准确性：预算应根据实际情况进行计算，确保预算结果的准确性。
•经济性：预算应合理控制成本，达到经济效益最大化的目标。
•可行性：预算应符合实际施工的要求，能够有效指导施工和供应过程。
4. 安装工程预算的方法和步骤4.1 定额法定额法是安装工程预算的一种常用方法，它根据国家有关的安装工程定额和计量规范，通过对工程项目的定量计算和费用分析，确定工程项目的预算。
定额法的步骤如下：1.根据工程设计方案和相关技术规范，对工程项目进行数量计算。
2.根据相关的计量标准和定额，确定工程项目的单价。
安装工程预算第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。
第1篇一、概述工程安装预算是指根据工程图纸、施工方案、材料价格、人工费等资料，对工程建设过程中的安装工程进行经济预算的一种方法。
它对于确保工程质量和进度、合理控制工程造价具有重要意义。
本文将从以下几个方面对工程安装预算知识点进行总结。
二、工程安装预算编制依据1. 工程设计图纸：工程安装预算的编制首先要依据工程设计图纸，包括施工图、电气图、管道图等，以确保预算的准确性。
2. 施工方案：施工方案是指导施工的重要文件，工程安装预算的编制要依据施工方案，确保预算符合施工要求。
3. 材料价格：材料价格是工程安装预算编制的重要依据，包括主材、辅材、设备等价格，要确保材料价格的时效性和准确性。
4. 人工费：人工费是指施工过程中所需的人工费用，包括直接费用和间接费用。
工程安装预算编制要依据人工费标准，合理计算人工费用。
5. 机械设备租赁费用：机械设备租赁费用是指施工过程中所需的机械设备租赁费用，包括租赁费、运输费、安装拆卸费等。
6. 施工组织设计：施工组织设计是指导施工的重要文件，工程安装预算编制要依据施工组织设计，确保预算符合施工要求。
7. 相关法律法规和政策：工程安装预算编制要遵循国家相关法律法规和政策，确保预算的合规性。
三、工程安装预算编制方法1. 工程量计算：工程量计算是工程安装预算编制的基础，包括土建工程量、安装工程量、装饰装修工程量等。
要严格按照设计图纸和施工方案进行计算，确保工程量的准确性。
2. 材料价格确定：根据市场行情和采购渠道，确定材料价格。
对于特殊材料，可采取询价、招标等方式确定价格。
3. 人工费计算：依据人工费标准，结合施工方案和工程量，计算人工费用。
4. 机械设备租赁费用计算：根据施工方案和工程量，计算机械设备租赁费用。
5. 其他费用计算：包括施工管理费、质量保证金、保险费等，按照相关规定进行计算。
6. 工程安装预算汇总：将上述各项费用汇总，形成工程安装预算总金额。
四、工程安装预算审核1. 审核工程量计算：核对工程量计算是否符合设计图纸和施工方案，确保工程量的准确性。
预算员必须掌握的安装工程手算要点拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步符号认识：所有未标注的数字除标高的单位是m外，其他的都是mm。
（附表1）所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。
切记要核实图上的比例是否是正确的。
（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。
系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。
3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。
4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。
所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。
安装工程算量，初学预算实用知识第一部分一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m;⑵两个接线盒之间有一个弯时，不超过20m;⑶两个接线盒之间有二个弯时，不超过15m;⑷两个接盒之间有三个弯时，不超过8m;⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱(暗配管)的背后都用一个接线盒(先配管)。
接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻第二部分一、电缆头按制作安装电缆头按制作安装材料又可分为热缩式(目前最常用的一种)、干包式和环氧树脂浇注式。
现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上(压铜鼻子我就不详说了)干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。
一般临时用电较多用到。
70mm2以下用干包式。
二、三个电缆头的工艺区别：1.户内干包式电力电缆头：剥保护层及绝缘层，清洗，包缠绝缘，压连接管及接线端子，安装、接线。
2. 户内浇注式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，包缠绝缘，压扎锁管和接线端子，装终端盒，配料浇注，安装接线。
3. 户内热缩式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，焊接地线，压扎锁管和接线端子，装热缩管，加热成形，安装，接线。
三、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。
2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。
3. 户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。
1)干包，在一些要求不高或者为了省钱的项目上，低压电缆接头使用干包的比较多，由于低压电场可以忽略不记，所以特别是那些安装公司为了省钱使用干包。
高压干包电缆目前国内似乎没人做，国外偶也只见到3M公司有干包电缆附件(通常都是中间接头)。
2)热缩，热缩电缆附件相对干包的费用高，但目前在10KV及以下等级使用热缩电缆附件是比较经济的，一般适用于新建工程、施工时不要求防火等普通供电系统3)浇注电缆附件，基本淘汰，主要使用油浸绝缘电缆上，自从热缩油浸电缆问世以后基本上就淘汰了。
目前3M等低压电缆还有浇注式电缆接头。
.4)冷缩电缆接头，目前正在大力推广的电缆附件，特别适用与石油化工等禁止明火施工的环境，而且减少人了人为的因素，更安全，缺点是价格比较昂贵。
常用电缆的特性如下CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。
CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。
氧舱电线常采用BV，BX，RV，RVV系列电线，其中：BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。
BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。
RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。
RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。
电缆常见型号VV表示：聚氯乙烯绝缘(第一个V)，聚氯乙烯护套(第二个V)YJV22表示：交连聚氯乙烯绝缘(YJ)，聚氯乙烯护套(V)，钢带凯装(22)型号加“ZR”或“FR”的为阻燃电缆(电线)。
加“L”为铝线电线的型号较简单：BVV--聚氯乙烯绝缘和护套铜心线，BV--聚氯乙烯绝缘铜心线，BVR--聚氯乙烯绝缘铜心软线，BX--橡皮绝缘铜心线，RHF--氯丁橡套铜心软线。
第三部分一、管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
(2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
15. 一般水表管径比管道管径小一号。
16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。
若支管接水表除外。
17. 规定：洗脸盆(洗菜盆)上边缘距地800mm.水嘴距脸盆上边缘200mm.拖布池水嘴距拖布池上边缘300mm座便给水距地250mm脸盆给水距地450mm18. 立管出地面时必须加阀门和活接头。
19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧双栓DN65或DN50 消火栓箱厚度》240mm，栓口中心距地单栓+自救卷盘1.1m20. 水表的安装：住宅：阀门+水表公共建筑：阀门+水表+阀门室外：阀门+水表+阀门+泄水阀+减震等21. 清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。
