数控车床基本操作按钮介绍PPT

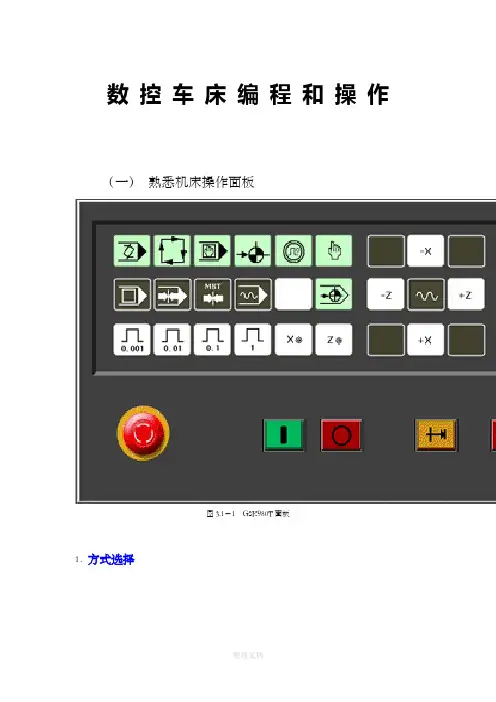

数控车床编程和操作（一）熟悉机床操作面板图3.1－1 GSK980T面板1．方式选择EDIT:用于直接通过操作面板输入数控程序和编辑程序。

AUTO：进入自动加工模式。

MDI：手动数据输入。

REF:回参考点。

HNDL:手摇脉冲方式。

JOG：手动方式，手动连续移动台面或者刀具。

置光标于按钮上，点击鼠标左键，选择模式。

2．数控程序运行控制开关单程序段机床锁住辅助功能锁定空运行程序回零手轮X轴选择手轮Z 轴选择3．机床主轴手动控制开关手动开机床主轴正转手动关机床主轴手动开机床主轴反转4．辅助功能按钮冷却液润滑液换刀具5．手轮进给量控制按钮选择手动台面时每一步的距离：0.001毫米、0.01毫米、0.1毫米、1毫米。

置光标于旋钮上，点击鼠标左键选择。

6．程序运行控制开关循环停止循环启动MST选择停止7．系统控制开关NC启动NC停止8．手动移动机床台面按钮选择移动轴,正方向移动按钮,负方向移动按钮。

快速进给9．升降速按钮主轴升降速/快速进给升降速/进给升降速10紧急停止按钮（12）手轮（二）熟悉GSK980T数控系统的输入面板图3.2－1 GSK980T输入面板1.按键介绍（1）数字键（2）字母键数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。

图3.2－2（3）编辑键位参数，位诊断含义显示方式的切换。

消除输入到键输入缓冲寄存器中的字符或符号。

键缓寄存器的内容由CRT显示。

例：键输入缓冲寄存器的显示为：N001时，按（CAN）键，则N001被取消。

用于程序的删除的编辑操纵。

用于程序的修改的编辑操纵。

用于程序的插入的编辑操纵。

（4）页面切换键按下其键，ＣＲＴ显示现在位置，共有四页［相对］，［绝对］，［总和］，[位置／程序］，通过翻页键转换。

程序的显示、编辑等，共有三页，［MDI/模］，［程序］，［目录／存储量］。

显示，设定补偿量和宏变量，共有两项，［偏置］，［宏变量］。

显示报警信息。

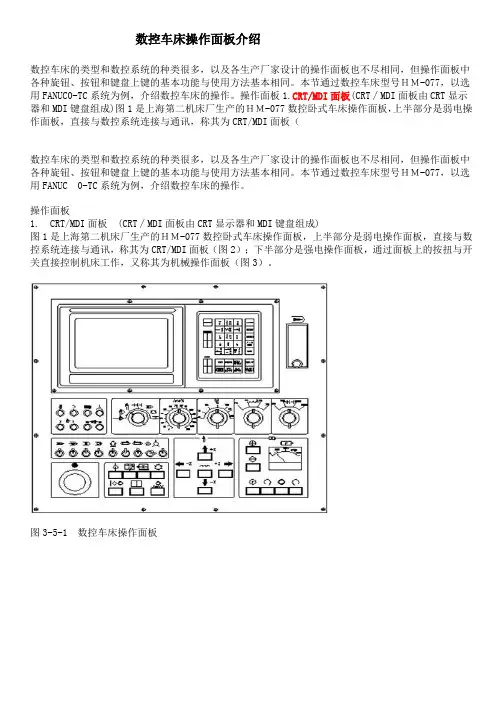

数控车床操作面板介绍数控车床的类型和数控系统的种类很多，以及各生产厂家设计的操作面板也不尽相同，但操作面板中各种旋钮、按钮和键盘上键的基本功能与使用方法基本相同。

本节通过数控车床型号ＨＭ-077，以选用FANUC0-TC系统为例，介绍数控车床的操作。

操作面板1.CRT/MDI面板(CRT∕MDI面板由CRT显示器和MDI键盘组成)图1是上海第二机床厂生产的ＨＭ-077数控卧式车床操作面板，上半部分是弱电操作面板，直接与数控系统连接与通讯，称其为CRT/MDI面板（数控车床的类型和数控系统的种类很多，以及各生产厂家设计的操作面板也不尽相同，但操作面板中各种旋钮、按钮和键盘上键的基本功能与使用方法基本相同。

本节通过数控车床型号ＨＭ-077，以选用FANUC 0-TC系统为例，介绍数控车床的操作。

操作面板1. CRT/MDI面板(CRT∕MDI面板由CRT显示器和MDI键盘组成)图1是上海第二机床厂生产的ＨＭ-077数控卧式车床操作面板，上半部分是弱电操作面板，直接与数控系统连接与通讯，称其为CRT/MDI面板（图2）；下半部分是强电操作面板，通过面板上的按扭与开关直接控制机床工作，又称其为机械操作面板（图3）。

图3-5-1 数控车床操作面板图3-5-2 CRT∕MDI面板图3-5-3 机械操作面板1）主功能键CRT∕MDI面板上键盘的各主功能键功能见表1。

表1 主功能键的功能键名称功能说明RESET复位键按下此键，复位CNC系统。

包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。

CURSOR光标移动键移动光标至编辑处PAGE页面转换键CRT画面向前变换页面CRT画面向后变换页面地址和数字键按下这些键，输入字母、数字和其它字符POS位置显示键在CRT上显示机床现在的位置PRGRM程序键在编辑方式，编辑和显示内存中的程序在MDI方式，输入和显示MDI数据在自动方式，指令值显示MENU OFFSET偏置值设定和显示DGNOS PARAM自诊断参数键参数设定和显示，诊断数据显示OPR ALARM报警号显示键报警号显示及软件操作面板的设定和显示AUX GRAPH图形显示键图形显示功能INPUT输入键用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入OUTPT START输出启动键输出程序到I/O设备ALTER修改键修改存储器中程序的字符或符号INSRT插入键在光标后插入字符或符号CAN取消键取消已键入缓冲器的字符或符号DELET删除键删除存储器中程序的字符或符号2)子功能键CRT显示器下有五个子功能键，与显示器屏幕内下方的五个软键位置相互对应，随主功能状态不同，相应的软键有不同的含义，故称其为主功能状态下的子功能键。

数控车床操作面板介绍数控车床的类型和数控系统的种类很多，以及各生产厂家设计的操作面板也不尽相同，但操作面板中各种旋钮、按钮和键盘上键的基本功能与使用方法基本相同。

本节通过数控车床型号ＨＭ-077，以选用FANUC0-TC系统为例，介绍数控车床的操作。

操作面板1.CRT/MDI面板(CRT∕MDI面板由CRT显示器和MDI键盘组成)图1是上海第二机床厂生产的ＨＭ-077数控卧式车床操作面板，上半部分是弱电操作面板，直接与数控系统连接与通讯，称其为CRT/MDI面板（数控车床的类型和数控系统的种类很多，以及各生产厂家设计的操作面板也不尽相同，但操作面板中各种旋钮、按钮和键盘上键的基本功能与使用方法基本相同。

本节通过数控车床型号ＨＭ-077，以选用FANUC 0-TC系统为例，介绍数控车床的操作。

操作面板1. CRT/MDI面板(CRT∕MDI面板由CRT显示器和MDI键盘组成)图1是上海第二机床厂生产的ＨＭ-077数控卧式车床操作面板，上半部分是弱电操作面板，直接与数控系统连接与通讯，称其为CRT/MDI面板（图2）；下半部分是强电操作面板，通过面板上的按扭与开关直接控制机床工作，又称其为机械操作面板（图3）。

图3-5-1 数控车床操作面板图3-5-2 CRT∕MDI面板图3-5-3 机械操作面板1）主功能键CRT∕MDI面板上键盘的各主功能键功能见表1。

表1 主功能键的功能键名称功能说明RESET复位键按下此键，复位CNC系统。

包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。

CURSOR光标移动键移动光标至编辑处PAGE页面转换键CRT画面向前变换页面CRT画面向后变换页面地址和数字键按下这些键，输入字母、数字和其它字符POS位置显示键在CRT上显示机床现在的位置PRGRM程序键在编辑方式，编辑和显示内存中的程序在MDI方式，输入和显示MDI数据在自动方式，指令值显示MENU OFFSET偏置值设定和显示DGNOS PARAM自诊断参数键参数设定和显示，诊断数据显示OPR ALARM报警号显示键报警号显示及软件操作面板的设定和显示AUX GRAPH图形显示键图形显示功能INPUT输入键用于参数或偏置值的输入；启动I/O设备的输入；MDI方式下的指令数据的输入OUTPT START输出启动键输出程序到I/O设备ALTER修改键修改存储器中程序的字符或符号INSRT插入键在光标后插入字符或符号CAN取消键取消已键入缓冲器的字符或符号DELET删除键删除存储器中程序的字符或符号2)子功能键CRT显示器下有五个子功能键，与显示器屏幕内下方的五个软键位置相互对应，随主功能状态不同，相应的软键有不同的含义，故称其为主功能状态下的子功能键。
