无刷电机工作及控制原理(图解)

直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。

与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。

BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。

BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。

2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。

3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。

4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。

BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。

2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。

3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。

4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。

5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。

BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。

开环控制简单，但无法实现高精度的转速和位置控制。

2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。

闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。

总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。

在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

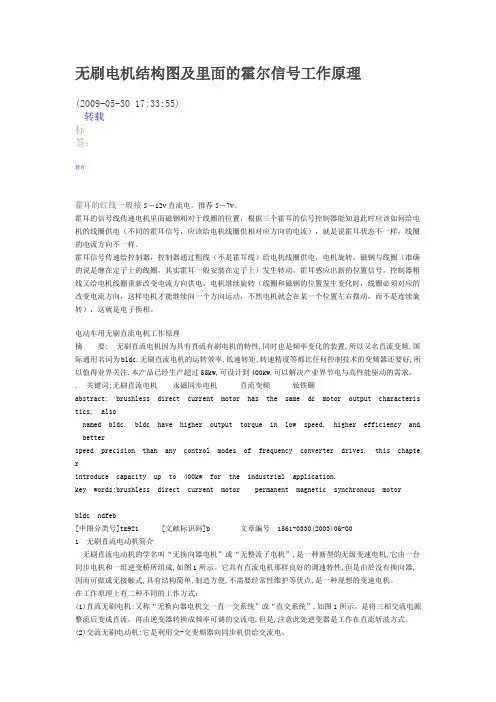

无刷电机结构图及里面的霍尔信号工作原理(2009-05-30 17:33:55)转载标签：教育霍耳的红线一般接5－12v直流电。

推荐5－7v。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

电动车用无刷直流电机工作原理摘要: 无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。

. 关键词:无刷直流电机永磁同步电机直流变频钕铁硼abstract: brushless direct current motor has the same dc motor output characteris tics, alsonamed bldc. bldc have higher output torque in low speed, higher efficiency and betterspeed precision than any control modes of frequency converter drives. this chapte rintroduce capacity up to 400kw for the industrial application.key words:brushless direct current motor permanent magnetic synchronous motorbldc ndfeb[中图分类号]tm921 [文献标识码]b 文章编号1561-0330(2003)06-001 无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。

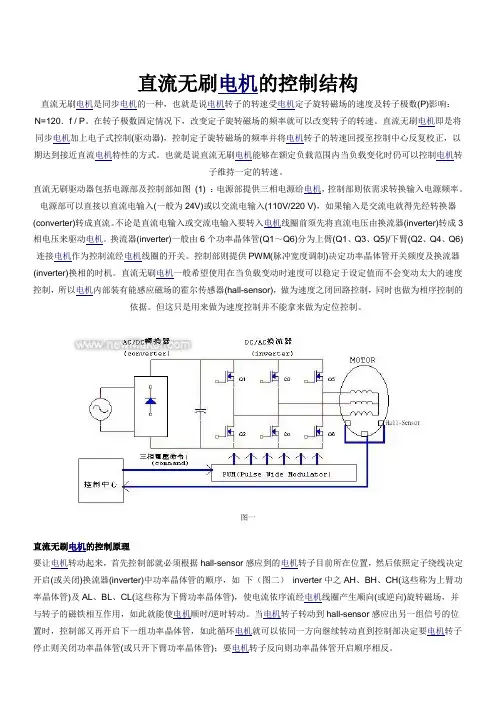

直流无刷电机的控制结构直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120．f / P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷驱动器包括电源部及控制部如图(1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。

不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。

换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。

控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall-sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。

但这只是用来做为速度控制并不能拿来做为定位控制。

图一直流无刷电机的控制原理要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序，如下（图二）inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。

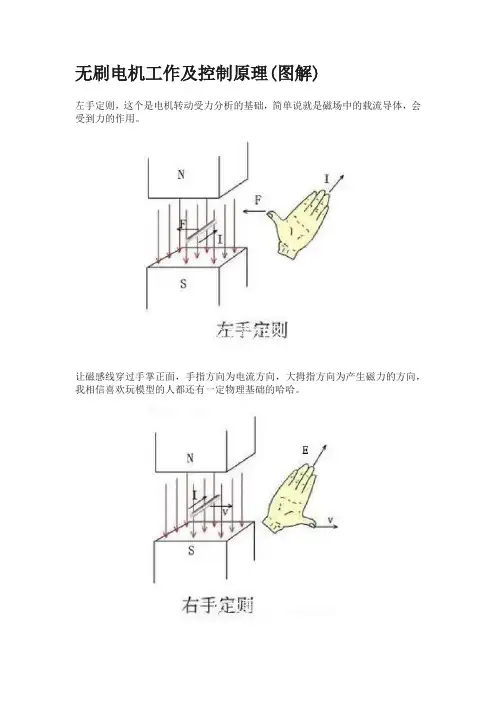

无刷电机工作及控制原理(图解)左手定则，这个是电机转动受力分析的基础，简单说就是磁场中的载流导体，会受到力的作用。

让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向，我相信喜欢玩模型的人都还有一定物理基础的哈哈。

让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。

为什么要讲感生电动势呢?不知道大家有没有类似的经历，把电机的三相线合在一起，用手去转动电机会发现阻力非常大，这就是因为在转动电机过程中产生了感生电动势，从而产生电流，磁场中电流流过导体又会产生和转动方向相反的力，大家就会感觉转动有很大的阻力。

不信可以试试。

三相线分开，电机可以轻松转动三相线合并，电机转动阻力非常大右手螺旋定则，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺旋管的N极。

状态1当两头的线圈通上电流时，根据右手螺旋定则，会产生方向指向右的外加磁感应强度B(如粗箭头方向所示)，而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致，以形成一个最短闭合磁力线回路，这样内转子就会按顺时针方向旋转了。

当转子磁场方向与外部磁场方向垂直时，转子所受的转动力矩最大。

注意这里说的是“力矩”最大，而不是“力”最大。

诚然，在转子磁场与外部磁场方向一致时，转子所受磁力最大，但此时转子呈水平状态，力臂为0，当然也就不会转动了。

补充一句，力矩是力与力臂的乘积。

其中一个为零，乘积就为零了。

当转子转到水平位置时，虽然不再受到转动力矩的作用，但由于惯性原因，还会继续顺时针转动，这时若改变两头螺线管的电流方向，如下图所示，转子就会继续顺时针向前转动，状态2如此不断改变两头螺线管的电流方向，内转子就会不停转起来了。

改变电流方向的这一动作，就叫做换相。

补充一句：何时换相只与转子的位置有关，而与其他任何量无直接关系。

第二部分：三相二极内转子电机一般来说，定子的三相绕组有星形联结方式和三角联结方式，而“三相星形联结的二二导通方式”最为常用，这里就用该模型来做个简单分析。

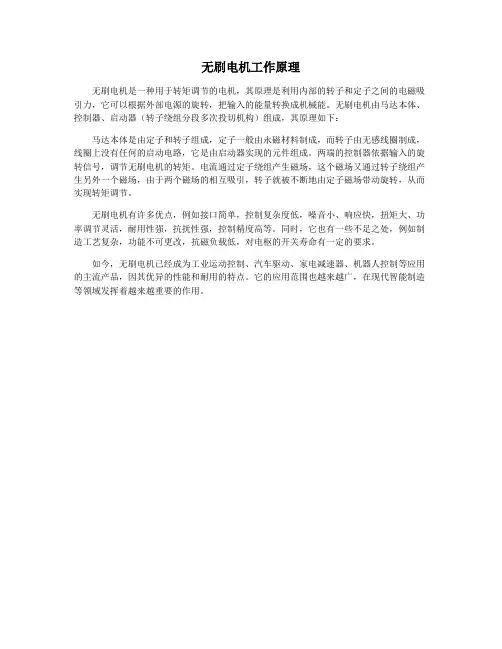

无刷电机工作原理
无刷电机是一种用于转矩调节的电机，其原理是利用内部的转子和定子之间的电磁吸引力，它可以根据外部电源的旋转，把输入的能量转换成机械能。

无刷电机由马达本体、控制器、启动器（转子绕组分段多次投切机构）组成，其原理如下：
马达本体是由定子和转子组成，定子一般由永磁材料制成，而转子由无感线圈制成，线圈上没有任何的启动电路，它是由启动器实现的元件组成。

两端的控制器依据输入的旋转信号，调节无刷电机的转矩。

电流通过定子绕组产生磁场，这个磁场又通过转子绕组产生另外一个磁场，由于两个磁场的相互吸引，转子就被不断地由定子磁场带动旋转，从而实现转矩调节。

无刷电机有许多优点，例如接口简单，控制复杂度低，噪音小、响应快，扭矩大、功率调节灵活，耐用性强，抗扰性强，控制精度高等。

同时，它也有一些不足之处，例如制造工艺复杂，功能不可更改，抗磁负载低，对电枢的开关寿命有一定的要求。

如今，无刷电机已经成为工业运动控制、汽车驱动、家电减速器、机器人控制等应用的主流产品，因其优异的性能和耐用的特点。

它的应用范围也越来越广，在现代智能制造等领域发挥着越来越重要的作用。

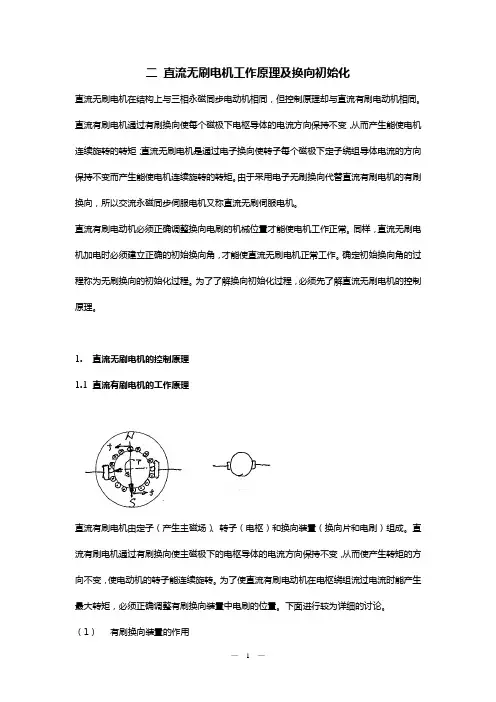

二直流无刷电机工作原理及换向初始化直流无刷电机在结构上与三相永磁同步电动机相同，但控制原理却与直流有刷电动机相同。

直流有刷电机通过有刷换向使每个磁极下电枢导体的电流方向保持不变，从而产生能使电机连续旋转的转矩；直流无刷电机是通过电子换向使转子每个磁极下定子绕组导体电流的方向保持不变而产生能使电机连续旋转的转矩。

由于采用电子无刷换向代替直流有刷电机的有刷换向，所以交流永磁同步伺服电机又称直流无刷伺服电机。

直流有刷电动机必须正确调整换向电刷的机械位置才能使电机工作正常。

同样，直流无刷电机加电时必须建立正确的初始换向角，才能使直流无刷电机正常工作。

确定初始换向角的过程称为无刷换向的初始化过程。

为了了解换向初始化过程，必须先了解直流无刷电机的控制原理。

1. 直流无刷电机的控制原理1.1 直流有刷电机的工作原理直流有刷电机由定子（产生主磁场）、转子（电枢）和换向装置（换向片和电刷）组成。

直流有刷电机通过有刷换向使主磁极下的电枢导体的电流方向保持不变，从而使产生转矩的方向不变，使电动机的转子能连续旋转。

为了使直流有刷电动机在电枢绕组流过电流时能产生最大转矩，必须正确调整有刷换向装置中电刷的位置。

下面进行较为详细的讨论。

（1）有刷换向装置的作用有刷换向装置由电刷和换向片组成。

直流有刷电机的电枢绕组为环形绕组，主磁极下的每个电枢导体连接到换向片上。

换向片为彼此绝缘，均匀分布在换向器圆周上的金属片组成。

电刷与换向片滑动接触。

电枢电流通过电刷和连接电枢导体的换向片引入电枢绕组。

电枢旋转时，电刷和换向片就象一个活动接头一样始终与主磁极下的导体连接，使主磁极下电枢导体的电流方向不变，产生使电枢连续旋转的转矩。

（2）产生最大转矩的条件产生最大转矩的条件是：一个磁极下的所有电枢导体的电流方向一致。

或者说，电枢导体产生的合成磁场与主磁场垂直。

（3）直流有刷电机的运行直流有刷电机的运行可用四个基本方程式来描述：①转矩平衡方程式：电流I M流过电枢绕组，载流导体在磁场中受力（受力方向用左手法则判断），产生能使电枢连续旋转的转矩T M。

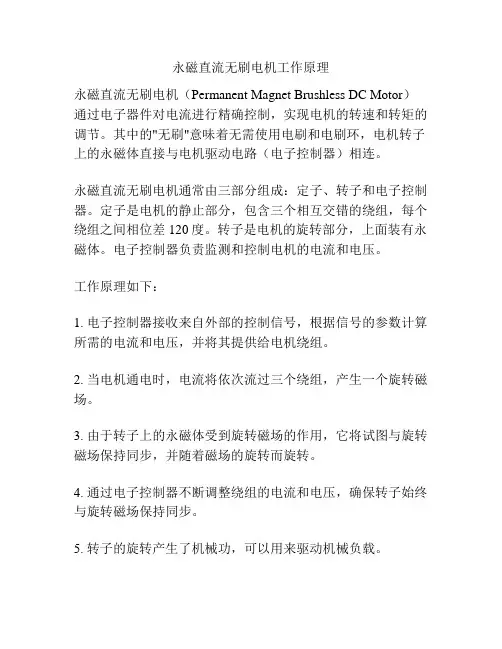

永磁直流无刷电机工作原理
永磁直流无刷电机（Permanent Magnet Brushless DC Motor）通过电子器件对电流进行精确控制，实现电机的转速和转矩的调节。

其中的"无刷"意味着无需使用电刷和电刷环，电机转子上的永磁体直接与电机驱动电路（电子控制器）相连。

永磁直流无刷电机通常由三部分组成：定子、转子和电子控制器。

定子是电机的静止部分，包含三个相互交错的绕组，每个绕组之间相位差120度。

转子是电机的旋转部分，上面装有永磁体。

电子控制器负责监测和控制电机的电流和电压。

工作原理如下：
1. 电子控制器接收来自外部的控制信号，根据信号的参数计算所需的电流和电压，并将其提供给电机绕组。

2. 当电机通电时，电流将依次流过三个绕组，产生一个旋转磁场。

3. 由于转子上的永磁体受到旋转磁场的作用，它将试图与旋转磁场保持同步，并随着磁场的旋转而旋转。

4. 通过电子控制器不断调整绕组的电流和电压，确保转子始终与旋转磁场保持同步。

5. 转子的旋转产生了机械功，可以用来驱动机械负载。

需要注意的是，电子控制器的精确控制是通过对电流和电压进行高频调制实现的，通常需要使用专门的电机驱动芯片（例如霍尔传感器或编码器）来检测转子的位置和速度，并根据这些信息调整控制信号，以实现良好的性能和效率。

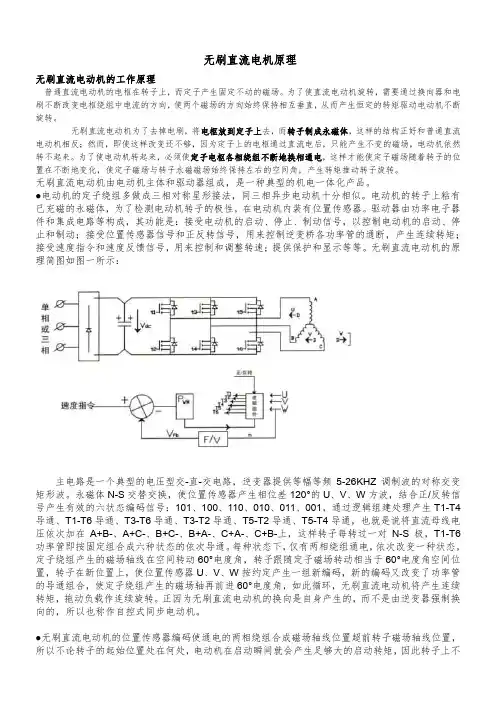

无刷直流电机原理无刷直流电动机的工作原理普通直流电动机的电枢在转子上，而定子产生固定不动的磁场。

为了使直流电动机旋转，需要通过换向器和电刷不断改变电枢绕组中电流的方向，使两个磁场的方向始终保持相互垂直，从而产生恒定的转矩驱动电动机不断旋转。

无刷直流电动机为了去掉电刷，将电枢放到定子上去，而转子制成永磁体，这样的结构正好和普通直流电动机相反；然而，即使这样改变还不够，因为定子上的电枢通过直流电后，只能产生不变的磁场，电动机依然转不起来。

为了使电动机转起来，必须使定子电枢各相绕组不断地换相通电，这样才能使定子磁场随着转子的位置在不断地变化，使定子磁场与转子永磁磁场始终保持左右的空间角，产生转矩推动转子旋转。

无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

●/反转信T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，这样转子每转过一对N-S极，T1-T6功率管即按固定组合成六种状态的依次导通。

每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电度角，转子跟随定子磁场转动相当于60°电度角空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码，新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电度角，如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。

正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。

需另设启动绕组。

由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流-转矩特性。

电动机的转矩正比于绕组平均电流；TM=Ktlav(N?M)电动机两相组反电势的差比于电动机的角速度；ELL=Keω(V)所以电动机绕组中的平均电流为：Iav=(Vm-ELL)/2Ra(A)其中，Vm=δ?VDC是加在电动机线间电压平均值，VDC是直流母线电压，δ是调制波的占空比，Ra为每相绕组电阻。

无刷机电内部结构及工作原理介绍
无刷机电内部结构及工作原理介绍
一，无刷机电内部结构图
以下这是上一期（电动车）直流无刷机电的原理与控制里的原理图，在这一期里着重介绍无刷机电的运行原理。

机电内部霍尔传感器的正电源线即红线普通接5 — 12v直流电。

而以5V居多。

霍尔的信号线传递机电里面磁钢相对于线圈的位置，根据三个霍尔的信号控制器能知道此时应该如何给机电的线圈供电（不同的霍尔信号，应该给机电线圈提供相对应方向的电流），就是说霍尔状态不一样，线圈的电流方向不一样。

二，无刷机电的运行原理
霍尔信号传递给控制器，控制器通过机电相线（粗线，不是霍尔线）给机电线圈供电, 机电旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍尔普通安装在定子上）发生转动，霍尔感应出新的位置信号，控制器粗线又给机电线圈重新改变电流方向供电，机电继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样机电才干继续向一个方向运动，不然机电就会在某一个位置摆布摆动，而不是连续旋转），这就是电子换相。

如图所示
I
m
swiT sw5|
埜"/ 211邸栗迎u 431
d 5 I .1
UF
图1
z园
IZ
1JF
图3
1
圧
图5
IZ。

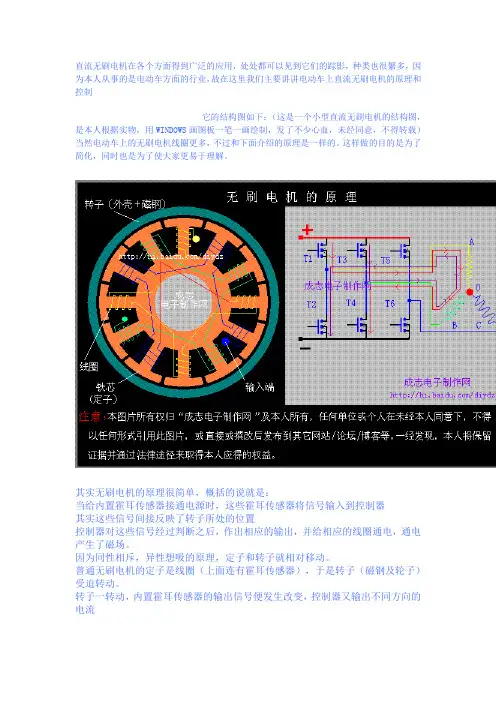

直流无刷电机在各个方面得到广泛的应用，处处都可以见到它们的踪影，种类也很繁多，因为本人从事的是电动车方面的行业，故在这里我们主要讲讲电动车上直流无刷电机的原理和控制它的结构图如下：（这是一个小型直流无刷电机的结构图，是本人根据实物，用WINDOWS画图板一笔一画绘制，发了不少心血，未经同意，不得转载）当然电动车上的无刷电机线圈更多，不过和下面介绍的原理是一样的。

这样做的目的是为了简化，同时也是为了使大家更易于理解。

其实无刷电机的原理很简单，概括的说就是：当给内置霍耳传感器接通电源时，这些霍耳传感器将信号输入到控制器其实这些信号间接反映了转子所处的位置控制器对这些信号经过判断之后，作出相应的输出，并给相应的线圈通电，通电产生了磁场。

因为同性相斥，异性想吸的原理，定子和转子就相对移动。

普通无刷电机的定子是线圈（上面连有霍耳传感器），于是转子（磁钢及轮子）受迫转动。

转子一转动，内置霍耳传感器的输出信号便发生改变，控制器又输出不同方向的电流而该输出产生的磁场又刚好再次和固定磁场（磁钢）同性相斥，异性相吸，结果再次迫使转子转动，接着霍耳传感器的输出信号又再次发生改变.......这样周而复使，轮子就不断转动（每次霍耳信号改变，控制器产生的电流方向要与电机所要求的一致才行，也就是相序要匹配，轮子才会朝一个方向运动）。

文笔不好，概括不全，请大家莫怪。

电机内部霍耳传感器的正电源线即红线一般接5－12v直流电。

而以5V居多。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈提供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

二，无刷电机的运行原理霍耳信号传递给控制器，控制器通过电机相线（粗线，不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

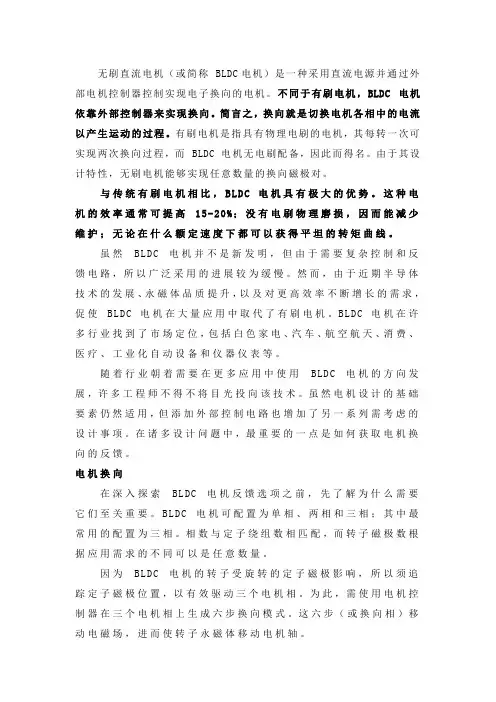

无刷直流电机（或简称BLDC电机）是一种采用直流电源并通过外部电机控制器控制实现电子换向的电机。

不同于有刷电机，BLDC 电机依靠外部控制器来实现换向。

简言之，换向就是切换电机各相中的电流以产生运动的过程。

有刷电机是指具有物理电刷的电机，其每转一次可实现两次换向过程，而 BLDC 电机无电刷配备，因此而得名。

由于其设计特性，无刷电机能够实现任意数量的换向磁极对。

与传统有刷电机相比，B L D C电机具有极大的优势。

这种电机的效率通常可提高15-20%；没有电刷物理磨损，因而能减少维护；无论在什么额定速度下都可以获得平坦的转矩曲线。

虽然BL DC电机并不是新发明，但由于需要复杂控制和反馈电路，所以广泛采用的进展较为缓慢。

然而，由于近期半导体技术的发展、永磁体品质提升，以及对更高效率不断增长的需求，促使BL DC 电机在大量应用中取代了有刷电机。

B LD C 电机在许多行业找到了市场定位，包括白色家电、汽车、航空航天、消费、医疗、工业化自动设备和仪器仪表等。

随着行业朝着需要在更多应用中使用B LD C电机的方向发展，许多工程师不得不将目光投向该技术。

虽然电机设计的基础要素仍然适用，但添加外部控制电路也增加了另一系列需考虑的设计事项。

在诸多设计问题中，最重要的一点是如何获取电机换向的反馈。

电机换向在深入探索BL DC 电机反馈选项之前，先了解为什么需要它们至关重要。

BLD C电机可配置为单相、两相和三相；其中最常用的配置为三相。

相数与定子绕组数相匹配，而转子磁极数根据应用需求的不同可以是任意数量。

因为BL DC电机的转子受旋转的定子磁极影响，所以须追踪定子磁极位置，以有效驱动三个电机相。

为此，需使用电机控制器在三个电机相上生成六步换向模式。

这六步（或换向相）移动电磁场，进而使转子永磁体移动电机轴。

图1：B LD C 电机六步换向模式通过采用这种标准电机换向序列，电机控制器即可利用高频率脉宽调制(P WM) 信号，有效降低电机承受的平均电压，从而改变电机速度。

无刷电机的控制原理
无刷电机的控制原理是通过电调（ESC）控制电流来实现。

电
调会根据输入的控制信号来控制电流的大小和方向，进而控制电机的转速和转向。

无刷电机的转子上有多个固定的永磁体，而定子上有若干个线圈。

当电流通过定子线圈时，会产生一个磁场。

根据磁场的相互作用，电机会开始旋转。

为了让电机旋转得更加平稳，在控制上需要使用一种称为传感器的设备来检测转子的位置。

传感器会定时检测转子的位置，并将检测到的信息反馈给电调。

通过对转子位置的了解，电调可以判断转子处于哪个位置，并控制合适的相序和电流来驱动电机。

具体来说，电调会根据传感器反馈的信号来确定哪个线圈需要通电并改变电流的方向以及大小。

在电调的内部，有一种称为调制的技术来控制电机。

常用的调制技术包括PWM（脉冲宽度调制）和SPWM（正弦脉宽调制）。

这些调制技术通过改变电流的占空比，即电流的高电平时间与周期时间的比例，来控制电机的转速。

总之，无刷电机的控制原理是通过电调控制电流，并根据传感器反馈的转子位置信息来确定合适的电流方向和大小，从而实现对电机转速和转向的控制。

无刷直流电机的组成及工作原理无刷直流电机，也称作无刷直流电机或电子换向无刷电机，是一种通过电子换向控制电机转子磁场和电枢绕组之间的相互作用来实现电机运行的电机。

与传统的直流电机相比，无刷直流电机具有结构简单、寿命长、噪音低、效率高等优势，在工业自动化、机械设备、汽车等领域有着广泛的应用。

1.转子：转子是无刷直流电机的旋转部分，它由永磁体和转子轴构成。

转子轴连接旋转部件，传递转矩。

2.定子：定子是无刷直流电机的固定部分，它由电枢绕组和磁场极轴构成。

定子电枢绕组通过电流传递电能，产生磁场。

3.电子换向控制系统：电子换向控制系统包括电子换向器、位置传感器及控制电路。

位置传感器用于检测转子位置，将信号传递给电子换向器。

电子换向器根据转子位置信号控制电流方向和大小，实现转子磁场与电枢绕组之间的相互作用。

4.电源系统：无刷直流电机需要直流电源来提供电流供电。

电源系统可以由直流电池、整流器和相关电路组成。

具体而言1.位置检测：电机的位置传感器（通常采用霍尔传感器）检测转子的位置，并将该信息传递给电子换向器。

2.相序切换：电子换向器根据转子位置信号，通过对电流的控制，按照预定的相序切换规律，控制定子绕组中的电流方向和大小。

3.磁场生成：定子绕组中的电流通过电子换向器控制的方式，产生磁场。

磁场的方向和大小由电流方向和大小决定。

4.磁场作用：转子上的永磁体产生的磁场与定子绕组中的磁场相互作用，使转子受到力矩作用，开始旋转。

5.旋转控制：电子换向器不断改变定子绕组中电流的方向和大小，使得磁场方向和大小也改变，进而改变转子受到的力矩方向和大小。

通过控制电流，可以实现电机的转速和负载的控制。

总之，无刷直流电机通过电子换向控制系统控制磁场和电枢绕组之间的相互作用，实现电机的运转。

通过不断改变电流方向和大小，可以控制电机的速度和输出扭矩。

无刷电机原理及其驱动控制无刷电机（Brushless DC Motor，BLDCM）是一种无刷（刷子）直流电机，也叫永磁无刷直流电机。

相比于传统的有刷直流电机，无刷电机不需要刷子与旋转子进行接触，因此具有更高的可靠性和效率。

无刷电机的工作原理可以简单地分为两部分，即电机的驱动控制与电机的工作原理。

首先，我们来看无刷电机的工作原理。

无刷电机通常由定子和转子两部分组成。

定子上布置有多个驱动线圈，驱动线圈通过外部电流或者输入电压激励而产生磁场。

转子上则安装有磁铁，磁铁的磁场与驱动线圈的磁场相互作用，产生电磁力从而驱动转子旋转。

接下来，我们来看无刷电机的驱动控制。

无刷电机的驱动控制需要实时地检测电机的旋转位置，并控制电子换相器的工作。

通常，无刷电机的驱动控制包含三个主要的阶段：传感器检测、电子换相和电流控制。

传感器检测阶段用来检测电机的旋转位置，传感器通常包括霍尔传感器、光电传感器等。

传感器检测的结果通过反馈信号传递给电子换相器，从而实现电子换相器的动态控制。

电子换相阶段根据传感器检测的结果，动态地改变驱动线圈的激励顺序。

电子换相器通常由逻辑门和功率晶体管等元件组成，它们能够根据电机的旋转位置实时地反转电流的方向，从而改变驱动线圈的激励顺序。

电流控制阶段用于控制电机的转矩和速度。

一般来说，可以使用电流控制器或者PID控制器来实现电流的精确控制，以达到所需的转矩和速度。

无刷电机的驱动控制可以通过硬件实现，也可以通过软件实现。

硬件实现通常使用专用的电子换相器和控制器，而软件实现则利用微控制器或者数字信号处理器等处理器来实现电子换相器和控制算法。

总结起来，无刷电机通过电子换相器和控制算法来实现电机的驱动控制。

电机的工作原理是通过转子上的磁铁和定子上的驱动线圈相互作用来产生电磁力，从而驱动电机的旋转。

无刷电机相比于传统的有刷电机具有更高的可靠性和效率，因此在工业领域和消费电子产品中得到广泛应用。

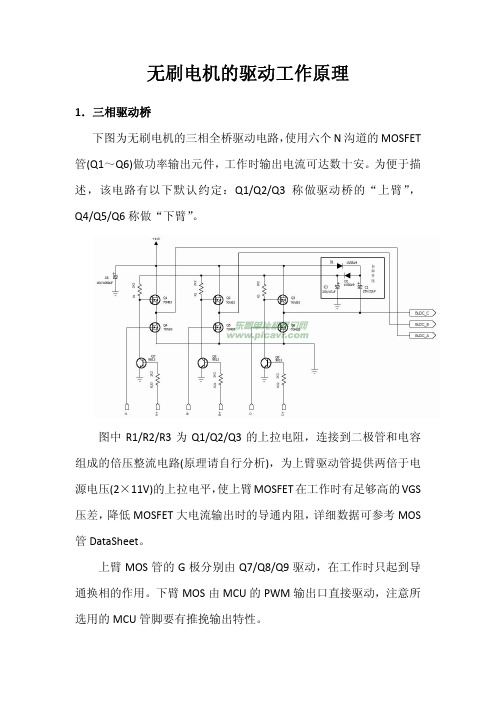

无刷电机的驱动工作原理1．三相驱动桥下图为无刷电机的三相全桥驱动电路，使用六个N沟道的MOSFET管(Q1～Q6)做功率输出元件，工作时输出电流可达数十安。

为便于描述，该电路有以下默认约定：Q1/Q2/Q3称做驱动桥的“上臂”，Q4/Q5/Q6称做“下臂”。

图中R1/R2/R3为Q1/Q2/Q3的上拉电阻，连接到二极管和电容组成的倍压整流电路(原理请自行分析)，为上臂驱动管提供两倍于电源电压(2×11V)的上拉电平，使上臂MOSFET在工作时有足够高的VGS压差，降低MOSFET大电流输出时的导通内阻，详细数据可参考MOS管DataSheet。

上臂MOS管的G极分别由Q7/Q8/Q9驱动，在工作时只起到导通换相的作用。

下臂MOS由MCU的PWM输出口直接驱动，注意所选用的MCU管脚要有推挽输出特性。

驱动桥全部选用N沟道MOSFET的好处：大电流N沟道MOS可供选择的型号众多，货源充足便于购买，使用的MOSFET类型减少，间接降低采购元件的难度。

在图1中，上臂MOS管经过Q7/Q8/Q9驱动，逻辑电平和下臂MOS 刚好相反，这样的好处是，MCU上电时I/O默认为1，上臂MOS不会导通。

只有下臂MOS导通，因此不会有电流经过驱动桥，消除了潜在电路隐患。

C8是整个电调的电源滤波电容，使用中一定要接上，否则无刷电机的反电动势叠加在电源上不能被滤除，由倍压电路整流后的电压高达30V左右，己接近MOSFET的VGS上限，可能会损坏MOSFET。

2．反电动势波形上图所示为无刷电机运转中的理想反电动势波形，红线标出来的是反电动势的过零点。

两个虚线间是60度电气角度，不要理解成电机的机械角度。

常用航模电机属于无刷三相六拍电机，每个电周期有六个状态。

星形接法中(Y形)在每一时刻电机的通电线圈只有两相，另一相线圈悬空，悬空的线圈会产生反电动势，反电动势来源于电机磁体旋转而造成本线圈切割磁力线和另两相线圈通电时的互感。

无刷电机结构图及里面的霍尔信号工作原理霍耳的红线一般接5－12v直流电。

推荐5－7v。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

电动车用无刷直流电机工作原理无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。

1无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。

它具有直流电机那样良好的调速特性,但是由於没有换向器,因而可做成无接触式,具有结构简单,制造方便,不需要经常性维护等优点,是一种现想的变速电机。

在工作原理上有二种不同的工作方式：(1)直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”,如图1所示。

是将三相交流电源整流后变成直流，再由逆变器转换成频率可调的交流电,但是,注意此处逆变器是工作在直流斩波方式。

(2)交流无刷电动机:它是利用交-交变频器向同步机供给交流电。

（插图1）无刷直流电动机brushlessdirectcurrentmotor,bldc,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点,数字式控制,是当今最理想的调速电机(参考下列美国能源部针对各种不同调速电机效率比较图).本产品具有高效率,高转矩,高精度的三高特点;同时具有体积小,重量轻,可作成各种体积形状,是当今最高效率的调速电机,与传统直流有刷电机比较,或与交流变频调速比较均有更好的性能;在牵引电机电瓶车ev行业,取代传统直流有刷电机时除可以达到更高效率,更高激活转矩等特性外,由于采用方波驱动,让铅酸蓄电池有时间修补电极板,可以延长蓄电池的寿命,提高约1.3倍的电池容量,综合效率约可提高一倍左右的电池容量,大大的改善了电瓶车的性能.无刷直流电动机在先进国家已大量应用于军事、信息业(it)、办公设备(oa)、家电业(ha)、diy手动工具、伺服系统、电动汽车、电瓶车、磁旋浮列车等;经过本公司十多年的研究开发,目前生产容量已经达75kw,设计容量可达315kw,可以满足产业自动化及流体机械、空调机械的节电驱动应用.无刷直流电动机具有上述的三高特性,非常适合使用在24小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载;低速高转矩及高频繁正反转不发热的特性，更适合应用于机床工作母机及牵引电机的驱动;其稳速运转精度比直流有刷电机更高,比矢量控制或直接转矩控制速度闭环的变频驱动还要高,性能价格比更好,是现代化调速驱动的最佳选择。
