上海耀华KD说明书
上海耀华K D说明书 The document was prepared on January 2, 2021XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数1第二章安装2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17第五章信息提示18附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～ 30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米 (RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )X K 3 1 9 0 - D 2+安装联接第二章安装联接一. 仪表前视图和后视图 :1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位 0清除 F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯 ) (15芯 ) ( 9芯)打印输出口 RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )X K 3 1 9 0 - D 2+安装联接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。
上海耀华XK3190A9称重显示使用说明书说明书
XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。
第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5s/24h，不受断电影响。
5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。
上海耀华XKD+说明书
(４)
XＫ3 19 0 -Ｄ2+安装联接
3．本公司有大屏幕显示器供应,其连接方式如图(2-6)。
▲！出厂时使用电流环工作方式联接
若需一台仪表带多台大屏幕显示器连接方法如图（2－7)。
仪表与大屏幕连接图:
+15Ｖ
XK3190-D29大屏幕
20mA显示器
15芯座10GND
(图2-6）
XＫ３19０-D29+15V大屏幕
11．串行通讯接口波特率可选
20mA电流环信号输出，传输距离约20０0米。(选配)
ﻩﻩRS232C输出,传输距离约30米;
12．数据贮存可贮存２55个车号和皮重、100个货号、512组记录，
1３.使用环境
电源ﻩAC1８０－－240Ｖ49Hz－－５1Ｈｚ
使用温度ﻩ0℃-- 40℃
储运温度ﻩ-2５℃-－５5℃
２0mＡ显示器1
15芯座１0GＮＤ
+15V
大屏幕
显示器2
（图２-7)
五．串行通讯接口
▲！通讯接口输出引线与计算机联接必须准确无误,倘若联接错误,将损坏仪表输
出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲!进行计算机通讯须具备必要的计算机技术和程序编制能力,须由专业技术人员
参与或指导。非专业人员请不要随意联接。
（图2－1）前视图
( 25芯）(1５芯)( 9芯)
打印输出口ＲS232C、20mA电流环通讯口传感器输入口
以及大屏幕输出口
(铭牌)
电源保险丝
（图２-2 )后视图
(2)
ＸK 3１9 0-D 2+安装联接
二.传感器与仪表的连接
1.传感器的连接采用9芯RS232插头座。图2-3标注了各引脚的意义。
XＫ3 19 0 -Ｄ2+安装联接
3．本公司有大屏幕显示器供应,其连接方式如图(2-6)。
▲！出厂时使用电流环工作方式联接
若需一台仪表带多台大屏幕显示器连接方法如图（2－7)。
仪表与大屏幕连接图:
+15Ｖ
XK3190-D29大屏幕
20mA显示器
15芯座10GND
(图2-6）
XＫ３19０-D29+15V大屏幕
11．串行通讯接口波特率可选
20mA电流环信号输出，传输距离约20０0米。(选配)
ﻩﻩRS232C输出,传输距离约30米;
12．数据贮存可贮存２55个车号和皮重、100个货号、512组记录，
1３.使用环境
电源ﻩAC1８０－－240Ｖ49Hz－－５1Ｈｚ
使用温度ﻩ0℃-- 40℃
储运温度ﻩ-2５℃-－５5℃
２0mＡ显示器1
15芯座１0GＮＤ
+15V
大屏幕
显示器2
（图２-7)
五．串行通讯接口
▲！通讯接口输出引线与计算机联接必须准确无误,倘若联接错误,将损坏仪表输
出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲!进行计算机通讯须具备必要的计算机技术和程序编制能力,须由专业技术人员
参与或指导。非专业人员请不要随意联接。
（图2－1）前视图
( 25芯）(1５芯)( 9芯)
打印输出口ＲS232C、20mA电流环通讯口传感器输入口
以及大屏幕输出口
(铭牌)
电源保险丝
（图２-2 )后视图
(2)
ＸK 3１9 0-D 2+安装联接
二.传感器与仪表的连接
1.传感器的连接采用9芯RS232插头座。图2-3标注了各引脚的意义。
地磅使用说明书
地磅仪表目前使用的最广泛是XK3190-D2+ ,LG6008-D2该仪表性能稳定，使用方便，通过ＣＯＭ口用ＡＳＣ码将重量数据传输到电脑，非常便于用户自己写程序，开发更实用的地磅软件。
地磅使用前要先标定才能使用，下面是地磅的XK3190-D2+的标定说明书。
地磅的简单的标定步骤：１，按［标定］键，也就是[3]这个键，出现[c00000],输入[888888],出厂密码，按［输入］键２，出现[d ***],输入10，表示10公斤起跳，按［输入］键３，出现[dc 2],表示小数点后位数，几十吨地磅，一般输[0],按［输入］4，出现［Ｆ６００００］，输入此磅的总吨位，１０００００或１５００００ＫＧ，按［输入］，如不需标定，只是要修改一些参数，这里不要输入任何数字，直接按［输入］进入下一步。
５，出现［noＬoＡd］，检测空秤零点，秤上不要有任何东西，就是磅自身的重量，按［输入］，出现[AloAd1],等待5-10秒，开一重卡车上去，这一重卡必须事先在别的磅上称过，已知其重量，输入这个车子的重量，按［输入］６，出现[tt ***]到这一步，标定工作已结束，可以继续修改其它的参数，也可以按［称重］退出。
７,后面几个重要参数，[Pn122],零点跟踪范围，建议改为[Pn 144],改大一点，有好处，有一次在厂里用个一吨的钢梁将六个传感器压在下面标定，结果到客户那里装上地磅后仪表显示５６００ＫＧ，无法置０，因为这个磅是发到国外的，虽然问题很简单，但要同外国人沟通，解决这个问题还是很困难的，就是置０范围太小，磅自重有６６００ＫＧ，出厂时我们用１０００ＫＧ钢梁架在传感器上面标定，仪表认为零点范围是1000ＫＧ，实际磅自重6600KG, 两个相减就是5600ＫＧ，所以一开机就显示是5600ＫＧ，设成[Pn 144],表示零点跟踪范围是地磅量程的２０％，６０吨的磅，就是１２吨的置０范围。
８，还有一个重要参数是波特率：[bt *]0--300波特率，１－－６００，２－－９００，３－１２００，４－２４００，５－－４８００，这个选择在与电脑相连的时候有用，因为要与电脑软件读ＣＯＭ的波特率一致。

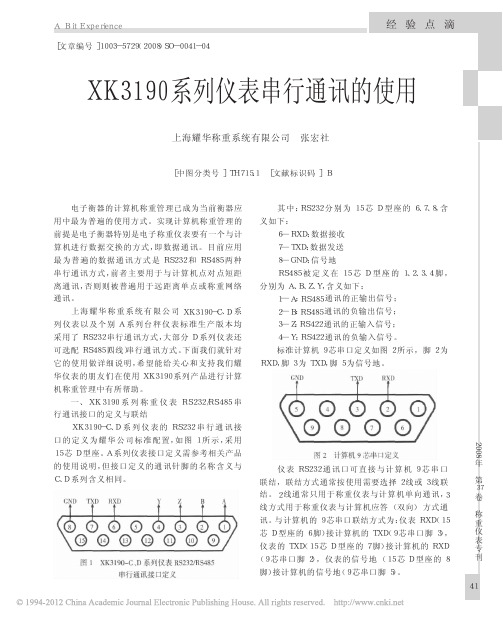

XK3190系列仪表串行通讯的使用
Ａ Ｂｉｔ Ｅｘｐｅ ｒｉｅ ｎｃｅ ［ 文章编号 ］１００３－ ５７２９（ ２００８） ＳＯ－ ００４１－ ０４
经验点滴
ＸＫ３１９０ 系列仪表串行通讯的使用
上海耀华称重系统有限公司 张宏社
［ 中图分类号 ］ ＴＨ７１５．１ ［ 文献标识码 ］ Ｂ
电子衡器的计算机称重管理已成为当前衡器应
其 中 ： ＲＳ２３２ 分 别 为 １５ 芯 Ｄ 型 座 的 ６、７、８， 含
字节， 无校验， 无结束符， 整个数据串全为标准 ＡＳＣ Ａ 指令（ 握手指令） ， 发送的命令串应为： ０２Ｈ ４１Ｈ
ＩＩ 码。
４１Ｈ ３０Ｈ ３０Ｈ ０３Ｈ。
表 ２ 连续方式 Ｄ２＋数据格式
字节
１
２～８
９
重量数据（ 含小数点）
内容 起始符＝
０／－
（ 低位…高位）
２） 指令应答方式的应答信息格式： 应答信息的数据串长度根据指令不同而不同。 比如， Ａ 指令（ 握手指令） 应答数据长度 ６ 字节， Ｂ 指 令（ 读毛重） 的应答数据长度为 １４ 字节， 读车号指令 （ Ｅ 指令） 应答数据长度为 １１ 字节。但应答信息整体
列仪表以及个别 Ａ 系列台秤仪表标准生产版本均
３—Ｚ： ＲＳ４２２ 通讯的正输入信号；
采用了 ＲＳ２３２ 串行通讯方式， 大部分 Ｄ 系列仪表还
４—Ｙ： ＲＳ４２２ 通讯的负输入信号。
可选配 ＲＳ４８５（四线）串行通讯方式。下面我们就针对
标准计算机 ９ 芯串口定义如图 ２ 所示， 脚 ２ 为
它的使用做详细说明， 希望能给关心和支持我们耀 ＲＸＤ， 脚 ３ 为 ＴＸＤ， 脚 ５ 为信号地。
为： １ 位起始位， ８ 位数据位， １ 位停止位， 无校验， 即 上两数相同结果为 ０， 否则为 １。
经验点滴
ＸＫ３１９０ 系列仪表串行通讯的使用
上海耀华称重系统有限公司 张宏社
［ 中图分类号 ］ ＴＨ７１５．１ ［ 文献标识码 ］ Ｂ
电子衡器的计算机称重管理已成为当前衡器应
其 中 ： ＲＳ２３２ 分 别 为 １５ 芯 Ｄ 型 座 的 ６、７、８， 含
字节， 无校验， 无结束符， 整个数据串全为标准 ＡＳＣ Ａ 指令（ 握手指令） ， 发送的命令串应为： ０２Ｈ ４１Ｈ
ＩＩ 码。
４１Ｈ ３０Ｈ ３０Ｈ ０３Ｈ。
表 ２ 连续方式 Ｄ２＋数据格式
字节
１
２～８
９
重量数据（ 含小数点）
内容 起始符＝
０／－
（ 低位…高位）
２） 指令应答方式的应答信息格式： 应答信息的数据串长度根据指令不同而不同。 比如， Ａ 指令（ 握手指令） 应答数据长度 ６ 字节， Ｂ 指 令（ 读毛重） 的应答数据长度为 １４ 字节， 读车号指令 （ Ｅ 指令） 应答数据长度为 １１ 字节。但应答信息整体
列仪表以及个别 Ａ 系列台秤仪表标准生产版本均
３—Ｚ： ＲＳ４２２ 通讯的正输入信号；
采用了 ＲＳ２３２ 串行通讯方式， 大部分 Ｄ 系列仪表还
４—Ｙ： ＲＳ４２２ 通讯的负输入信号。
可选配 ＲＳ４８５（四线）串行通讯方式。下面我们就针对
标准计算机 ９ 芯串口定义如图 ２ 所示， 脚 ２ 为
它的使用做详细说明， 希望能给关心和支持我们耀 ＲＸＤ， 脚 ３ 为 ＴＸＤ， 脚 ５ 为信号地。
为： １ 位起始位， ８ 位数据位， １ 位停止位， 无校验， 即 上两数相同结果为 ０， 否则为 １。
耀华XK3190-DS2使用说明书
XK3190-DS2称重显示控制器2006 年12 月版上海耀华称重系统有限公司公司地址：上海浦东新区上南路4059 号销售部直线电话：（021）58863788508405465084257958411284508428765084043458862570508231845849131050824201508242025082420350826040508260415082604250826043总机：（021）50842212 50840671508408065082880250828550转销售部分机：821、822售后服务电话: （021）50825520投诉电话：（021）50825521传真：（021）58860003 50824207（销售）邮编：200124Web：E-mail:weighd@目录第一章技术参数 (1)第二章安装联接 (2)第三章计量操作 (5)第四章菜单操作 (8)第五章输入法 (36)第六章标定 (38)第七章通讯 (42)第八章打印与记录处理 (46)第九章硬件接口设置 (58)第十章信息提示 (63)第十一章维修保养及主要事项 (65)附录 (66)亲爱的用户：在使用仪表前，敬请阅读使用说明书。
XK3190－DS2技术参数第一章技术参数1. 型号XK3190-DS2 称重显示器2. 数字传感器连接连接方式RS422/RS485 方式连接个数1～16 个传感器类型HBM 传感器，仅一传感器，耀华传感器传感器电源DC 12V，0.8A（Max）3. 显示点阵VFD 显示（256×64）/ 点阵LCD 显示（240×64）显示范围000000 --- 999999（不考虑小数点）分度值1/2/5/10/20/50 可选4. 轻触式橡胶键盘23 个按键5. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月精度±5s/24h，不受断电影响6. 大屏幕显示器接口串行输出方式传输方式电流环传输的数据格式11 位波特率600传输距离电流环约1000 米7. 打印接口标准并行输出接口，可连接仪表指定的打印机8. 串行通讯接口信号RS232C / RS422/ RS485波特率波特率可选600/1200/2400/4800/9600 传输的数据格式10 位、1 位起始位、8 位二进制数据位、1 位停止位传输距离RS232 输出，约15 米；RS422/RS485 输出，约1000 米9. 数据贮存可贮存1000 个车号和皮重、1000 个货号、1000 组记录，断电时数据保护＞5000h10. 使用环境电源AC110~220V，50~60HzDC 24V 使用温度0℃-- 40℃储运温度-25℃-- 55℃相对湿度≤85％RH11. 外形250×250×70 (mm)（不含支架）自重约3.6 公斤第二章安装联接一．仪表外观示意图图2－1 仪表前视图图2－2 仪表后视图图 2－3 仪表侧视图二．开机界面注：仪表刚开机或者未收到传感器信号时显示此开机画面。
XK3190-D2+M
0
位
0 1 2 3 4 5 6 7 8 9 10
起 d0 d1 d2 d3 d4 d5 d6 d7 标 停
始
志止
位X
Y
G16 G17 位 位
(图 3 - 6 .1 )第一帧波形图
第二帧：
1
0
位
0 1 2 3 4 5 6 7 8 9 10
起 d0 d1 d2 d3 d4 d5 d6 d7 标 停
始
志止
2
第二章 技术参数
1. 型号: 2. 准确度： 3. 模拟部分
转换原理 输入信号范围 最大净输入信号 转换速度
A/D 转换分度数 标定 供桥电源
传感器的连接方式 4. 显示
显示范围 分度值 显示周期 5. 键盘 数字键 功能键 键材料 6. 时钟
精度 7. 大屏幕显示器接口
信号 传输的数据格式 波特率 传输距离 8. 打印接口
：
（由高到低）
g：
h：
小数点从右到左（0～4）
命令 E
为车号， 格式：
每帧由 11 组数据组成
a：
车号第 1 位
：
e：
车号第 5 位
命令 F
为货号， 格式：
每帧由 9 组数据组成
a：
货号第 1 位
b：
货号第 2 位
C：
货号第 3 位
命令 G
无数据
每帧由 6 组数据组成
命令 H
无数据
每帧由 6 组数据组成
（图 3-7）显示器与单个大屏幕连接图
（图 3-8）显示器与多个大屏幕连接图
8
五 .串行通讯接口
(1). XK3190－D2＋m 型称重显示控制器可通过串行通讯口与上位机（主机）进行数据通
上海耀华电子地上衡标定说明
一. 开机初始化过程中按【#】键，即进入标定状态。
1. 分度值设置：显示【d ×】按【去皮】键选择 1、2、5、10、20、50，按【#】键确认，自动进入下一参数的设置。
按【去皮】键自动步进循环显示。
显示【d X 】显示【d 1 】显示【d 2 】显示【d 5 】显示【d 10】显示【d 20】显示【d 50】显示【d 1 】例如在显示【d 5】时，按【#】键，分度值即设置为 5，并自动进入小数点设置状态。
2. 小数点设置：显示【P ×】按【去皮】键选择 0、l、2、3，按【#】键确认，自动进入下一个参数的设置。
按【去皮】键自动步进循环显示。
显示【P 0】显示【P 0.0】显示【P 0.00】显示【P 0.000】’显示【P 0】例如在显示【P 0.000】时，按【#】键，小数点即设置为 0.000，并自动进入最大秤量设置状态。
3. 最大秤量设置：显示【FULL 】按【去皮】键进入数字输入状态。
显示【0 0 0 0 0 0】按【去皮】键，标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【#】键确认，自动进入下一个参数的设置。
例如显示【0 2 5 0 0 0】按【#】键确认，并自动进人零点标定状态。
4. 零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符 V出现，按【#】键，零点标定完成，进入量程标定状态。
5. 满量程标定：显示【AdLOAD】在秤台上放置砝码，按【去皮】键进入输入状态。
显示【0 0 0 0 0 0】按【去皮】键，标志符 1-r依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，并且使输入位置标志符返回最高位，当稳定标志符 V出现时，按【#】键确认，结束量程标定状态。
耀华称重系统 XK3190-A12+(E) 称重显示控制器 使用说明书
XK3190－A12+(E)称重显示控制器使用说明书上海耀华称重系统有限公司制造沪制00000071号目录第一章主要参数2第二章外观与连接3一.仪表显示与键盘功能示意图二.键盘功能三.传感器和仪表的联接四.大屏幕与仪表的联接五.串行通讯接口与仪表的联接第三章操作说明6一.开机及开机自动置零二.手动置零(半自动置零)三.除皮功能四.计数功能五.累计设置六.畜牧秤功能设置七．功能设置第四章维护保养及注意事项9第五章信息提示10版本：（1.05版）亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12+(E)2.准确度等级：3级,n=30003.采样速度：10次/秒4.传感器灵敏度范围：(1.5～3)mV/V5.分度值：1/2/5/10/20/50可选6.显示：6位LCD/LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式，电流环信号,传输距离≤2000米8.通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可选9.使用电源：免维护铅酸蓄电池DC6V/4Ah10.使用温度：0℃～40℃11.储运温度：-25℃～55℃12.湿度：≤85%RH13.执行标准：GB/T7724-200814、型批证书编号：2011F351-31仪表特色：1.高精度A/D转换，可读性达1/30000;2.调用内码显示方便，替代感量砝码观察及分析允差；3.特殊的软件技术，增强系统的抗振动能力；4.数字滤波的速度、幅度以及稳定的时间可设置；5.称重计数功能（单件重量有断电保护）；6.多种背光模式可选；7.选配RS232通讯口，波特率可选，通讯方式可选；8.选配20mA电流环大屏幕通讯口；9.可定制非标改制型品种（可根据客户需求定制）（1）带kg/lb转换功能的改制型；（2）畜牧秤专用改制型；（3）带2个定值输出（TTL）功能的改制型；（4）带峰值保持的改制型；第二章外观与连接一.仪表显示和键盘功能示意图:（图2-1）仪表机壳示意图#功能*除皮置零开/关（A12+E无此键）（图2-2）仪表键盘示意图二.键盘功能1.【#】:开机自检时长按此键进入标定模式。
XK3190系列仪表串行通讯的使用
二进制数据位：
此节的通讯方式是按照信号数据交换的特点加以区
Ｄ７ Ｄ６ Ｄ５ Ｄ４ Ｄ３ Ｄ２ Ｄ１ Ｄ０
别的， 望读者注意。
（ 高 ４ 位）
（ 低 ４ 位）
１．连续方式
２５Ｈ 的二进制数为：
连续方式属于单向通讯方式， 此种方式下， 仪表
００１００１０１
主动不间断的将当前的称重数据向计算机发送， 每
３７Ｈ 的二进制数为：
ＲＳ４８５ 被 定 义 在 １５ 芯 Ｄ 型 座 的 １、２、３、４ 脚 ，
离通讯， 否则则被普遍用于远距离单点或称重网络 分别为 Ａ、Ｂ、Ｚ、Ｙ， 含义如下：
通讯。
１—Ａ： ＲＳ４８５ 通讯的正输出信号；
上 海 耀 华 称 重 系 统 有 限 公 司 ＸＫ３１９０－ Ｃ、Ｄ 系
２—Ｂ： ＲＳ４８５ 通讯的负输出信号；
用中最为普遍的使用方式。实现计算机称重管理的 义如下：
前提是电子衡器特别是电子称重仪表要有一个与计
６—ＲＸＤ： 数据接收
算机进行数据交换的方式， 即数据通讯。目前应用
７—ＴＸＤ： 数据发送
最为普遍的数据通讯方 式 是 ＲＳ２３２ 和 ＲＳ４８５ 两 种
８—ＧＮＤ： 信号地
串行通讯方式， 前者主要用于与计算机点对点短距
无论采用哪种方式的串行通讯， 通讯线缆的屏 码） ， 第 １１ 个字节发送十六进制数 ３２Ｈ（ ２ 的 ＡＳＣＩＩ
蔽线强烈建议接大地， 以免对称重系统或计算机造 码） 。异或校验和的计算是从第 ２ 个字节开始， 到第
成损害。另外， 在实际现场应用中， 做好不要图方便， ９ 个字节结束， 即：
用屏蔽线做信号地使用， 更不要做为通讯信号线。
应用就是 ＸＫ３１９０－ Ｄ２＋， 另外还包括 ＸＫ３１９０－ Ｄ１０ 是与大写英文字母对应： 仪表通信地址参数范围是
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数 1第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法 7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项 17 第五章信息提示 18附录 19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～ 30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米 (RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )接第二章安装联接一.仪表前视图和后视图 :1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位 0清除 F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯 ) (15芯 ) ( 9芯)打印输出口 RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。
图2-3标注了各引脚的意义。
2. 如果使用四芯屏蔽电缆必须将+E与+S、-E与-S短接。
3. ▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。
联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
4.▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
显示器端供?屏蔽(图2-3) 传感器连接图三. 打印机与仪表的连接1.打印机接口采用标准的并行输出, 接插件采用25芯RS232插头座, 其各引脚的定义见图2-4。
ST D0 D1 D2 D3 D4 D5 D6 D7 BUSY(图2-4 ) 打印机接口信号·( 3 )X K 3 1 9 0 - D 2+安装联接2. 打印须知：▲！打印功能必须在设置后，方可投入正常使用。
▲！仪表打印端口输出引线与打印机联接必须准确无误，须使用专用的打印联接线。
倘若联接错误，将损坏仪表输出端口或打印机输入端口，甚至损坏仪表和打印机。
▲！在使用打印机时，必须先将联接线准确联接，再接通仪表电源，最后开启打印机电源；结束使用时，必须先关闭打印机电源，再切断仪表电源，最后取下联接线。
倘若顺序颠倒，可能损坏仪表和打印机。
敬请注意！再注意！！▲！由于打印机品种繁多，性能不完全相同，与仪表兼容性不一，敬请选用推荐型号的打印机。
▲！打印机的信号地严禁与电源地联接！否则将损坏仪表和打印机。
四. 大屏幕与仪表的连接使用▲！仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。
1.大屏幕显示接口采用15芯RS232插头座(与串行通讯口共用一只插座 ) , 其引脚意义见图(2-5) 中9、10脚。
(此方式为电流环输出方式，产品出厂时联接线的标准接法)（电流环通讯信号选配） RS232C通讯信号TX （选配）大屏幕RS232输出(图2-5 ) 串行通讯和大屏幕显示输出接口信号2．大屏幕信号为20mA恒流的电流环信号，以二进制码串行输出，波特率为600 。
( 4 )X K 3 1 9 0 - D 2+安装联接3. 本公司有大屏幕显示器供应，其连接方式如图(2-6)。
▲！出厂时使用电流环工作方式联接若需一台仪表带多台大屏幕显示器连接方法如图(2-7)。
仪表与大屏幕连接图：大屏幕大屏幕1大屏幕显示器2（图2-7）五. 串行通讯接口▲！通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
▲！进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。
非专业人员请不要随意联接。
1.XK3190－D2＋型称重仪表可通过串行通讯口与上位机(主机) 进行数据通讯。
通讯方式两种可选：一.连续方式；二.指令方式。
2.在指令方式下，一台上位机可与多台仪表进行应答通讯。
( 5 )X K 3 1 9 0 - D 2+安装联接3. 连接方式(1). 本仪表的通讯接口采用15芯RS232插座，其各引脚的信号见图2-5中6、7、8脚（RS232C），或1、2、3、4、12、13脚（20mA电流环），串行通讯与大屏幕显示接口共用一个插头座。
(12、13脚为电流独立±12V电源)(2). 连接线推荐使用4芯屏蔽线，屏蔽层最好在主机端接地。
4. 接口信号参数(1). 信号：RS232C信号或20mA电流环信号(2). 波特率：300/600/900/1200/2400/4800可设置(3). 数据位：所有数据均为ASCII码，每组数据由10位组成，第一位为起始位，第十位为停止位，中间8位为数据位。
(4). 地址范围：26个地址（A～Z）▲注意：在仪表、传感器、秤台、打印机联接完毕，并且调试结束后，敬请按本说明书操作方法第6节（）中，利用报表打印键，将设置的参数、标定的结果打印存档。
日后万一仪表受干扰，设置参数或标定结果丢失，可使用打印结果将参数一一输入，即可免除重新标定的麻烦，使您的计量工作减少损失。
( 6 )X K 3 1 9 0 - D 2+操作方法第三章操作方法一. 开机及开机自动置零1. 接通电源后，仪表进行“999999”～“000000”的笔划自检，完成后自动进入称重状态。
2. 在笔划自检过程中，按任意键停止自检。
3. 开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零；若在设置的置零范围以外，则须调整秤体的零位或重新标定、设置。
二. 手动置零 (半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。
2. 显示值偏离零点,但在置零范围以内时，[置零]键起作用，否则[置零]键不起作用。
( 此时必须重新标定或设置置零参数)3. 只有稳定标志符亮时，可以进行置零操作。
三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，去皮标志符亮。
②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。
若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。
③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[0 *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。
2.在称重显示状态下，若去皮标志符亮，再按一次[去皮]键，仪表即清除皮重值，去皮标志符熄灭，仪表显示毛重值。
四. 日期与时间的设置及操作1. 在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。
如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。
2. 在称重显示状态下，按[时间]键，时间指示灯亮，仪表显示当前的时间并自动走时。
如果时间正确，则直接按[输入]键或[称重]键退出；如时间不正确，则用数字键送入确的时间后，再按[输入]键即可。
( 7 )X K 3 1 9 0 - D 2+操作方法五. 数字记录的贮存操作1.仪表规定车号为5位数，货号为2位数。
最多可贮存255个车号、100个货号。
2.每贮存一组完整的记录，便同时打印出该组记录(如果打印设置为有效时)。
3. 数据贮存有以下三种方式：(1). 先空车贮存，再满车贮存；或者先满车贮存，后空车贮存。
也就是说要经过两次贮存才构成一组完整记录。
(2). 满车前来称量且皮重已知时，一次贮存便构成一组完整记录。
(3). 称量的不是装载货物的车辆而仅仅是一个货物，此时总是一次贮存便构成一组完整记录。
XK3190－D2+为了能自动识别区分以上三种贮存的情况，特作以下协定：▲！车辆的车号必须是00001～99999之间的任意数。
也就是说00000 不能作为真实车辆的车号。
如果车号设置为00000时，表示前来称重的不是一个载物的车辆，而仅仅是一个货物。
▲！如果仪表的去皮标志符亮，则皮重已知，因此一次贮存便构成一则完整的记录。
▲！如果车号设置为00000以外的任意5位数，而且仪表的去皮标志符不亮（即毛重显示状态时），则必须经过两次贮存操作才能构成一个完整的记录。
4. 贮存操作的方法：仪表的数据贮存可设置为使用车号方式或不使用车号方式。
若设置为不使用车号方式时，所有和车号有关的操作或操作步骤或打印内容便不存在了。
同样，仪表的数据贮存可设置为使用货号方式或不使用货号方式。
( 8 )X K 3 1 9 0 - D 2+操作方法▲！5. 数据不稳定时或毛重≤0或净重≤0时，都不能进行贮存。
6. 关于自动贮存和打印：(1). 自动贮存打印的设置见打印设置一节。
(2). 自动贮存打印时，不存在两次贮存方式。
(3). 自动贮存时，贮存的车号、货号为贮存前已设置好的车号和货号。
(4). 自动贮存的皮重值分以下三种情况：①仪表的去皮标志符亮时，便以当前称重的皮重值存入该组记录。
②仪表的去皮标志符不亮时，便自动在内存中查找该车号下的皮重值，并以该皮重值存入该组记录。
