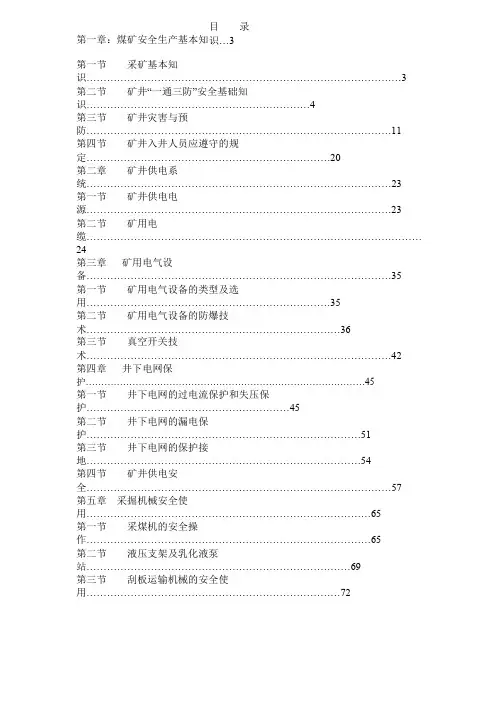

第一章：煤矿安全生产基本知目识 (3)录第一节采矿基本知识 (3)第二节矿井“一通三防”安全基础知识 (4)第三节矿井灾害与预防 (11)第四节矿井入井人员应遵守的规定 (20)第二章矿井供电系统 (23)第一节矿井供电电源 (23)第二节矿用电缆………………………………………………………………………………………24第三章矿用电气设备 (35)第一节矿用电气设备的类型及选用 (35)第二节矿用电气设备的防爆技术 (36)第三节真空开关技术 (42)第四章井下电网保护 (45)第一节井下电网的过电流保护和失压保护 (45)第二节井下电网的漏电保护 (51)第三节井下电网的保护接地 (54)第四节矿井供电安全 (57)第五章采掘机械安全使用 (65)第一节采煤机的安全操作 (65)第二节液压支架及乳化液泵站 (69)第三节刮板运输机械的安全使用 (72)第四节掘进机械的使用与维修 (76)第六章矿井提升机、通风机、排水系统与采区运输安全 (79)第一节矿井提升安全 (79)第二节通风机安全 (86)第三节排水系统 (92)第四节胶带运输安全 (96)第一章煤矿安全生产基本知识【提要】本章讲述：1．采矿基本知识；2.矿井一通三防安全基础知识；3．矿井灾害与预防；4·\u30719X井入井人员应遵守的规定。
学习目的：1．了解入井人员应遵守的规定；2.懂得采矿及一通三防基础知识；3．熟悉井下各种自然灾害发生的规律，特别是机电设备引起火灾(或瓦斯爆炸事故)的原因、危害和预防措施；4．掌握井下发生灾害时的避灾方法。
第一节采矿基本知识1—1 井田开拓方式、矿井的开采水平和采区井田的开拓方式是指开拓巷道在井田内的布置方式。
常见的开拓方式有，平硐单水平开拓，斜井单水平开拓，斜井多水平开拓和立井多水平开拓，即平硐、斜井、立井开拓三种基本方式。
但在实际工作中，常用两种或三种方式来开拓一个井田，这种方式称为混合开拓方式。
煤矿机电基础知识(一)
2020/4/25
16
电压等级
• 直流电压在矿山的主要用途为架线式电机车动力 电源以及蓄电瓶、矿灯充电等，主要由以下几种 电压等级：
• 110、220、440V主要提供一般动力电源 • 250、550提供架线式电机车动力电源 • 40、80、110、120主要为蓄电瓶电机车充电用 • 2.5、4V矿灯
• E.矿用隔爆兼安全火花型（KBH）：主体为隔爆型，某些部件为 安全火花电路。
• F.防爆充油型（KC）：将电气设备所产生的火花或电弧浸在绝缘 油里。
• G.防爆通风型（HF）：此类设备大多用在有爆炸危险的厂房中。
• 局部通风机应设有“三专两闭锁”，
2020/4/25
9
供电安全
《煤矿安全规程》对安全供电的主要要求如下：
• ⑶严禁井下配电变压器中性点直接接地，严禁由 地面中性点直接接地的变压器或发电机直接向井 下供电。
• 这一要求主要是保证矿井和人员的安全。因为煤 矿井下空间狭窄、黑暗、潮湿，并有煤尘、瓦斯， 如果采用中性点接地系统，当人身触及一想导体 时，便接触到想电压，有致使危险，同时，在中 性点拦系统中如出现接地故障，可能会产生火花， 有点燃井内瓦斯或煤尘的危险。，
26
矿用电气设备的类型
• ⑶矿用电气设备的类型
• A.矿用一般型（KY）：适用于无瓦斯和煤尘喷出的井底车场与主 要进风巷道中
• B.矿用安全型（KA）：在正常运行中不产生电火花和点燃温度的 电气设备，如电动机
• C.矿用隔爆型（KB）：可使用在突出瓦斯矿井在任何地点。
• D.矿用安全火花型（KH）：可使用在矿井任何地点。
2020/4/25
12
供电质量
• C、供电质量：用电设备在额定值下运行性 能最好。交电频率在50HZ（赫兹）的基础 上允许偏差为0.2-0.5HZ,即0.4-1%,电压的 允许偏差为正负5%。
煤矿电气安全新PPT课件
补充内容:
a、耐爆性： 当瓦斯浓度在9.5%时，爆炸压力的理 论 值 为 0.8 ～ 0.82MPa ， 爆 炸 后 的 温 度 大 致 在 1850℃左右，实际爆炸压力约为0.716MPa，并且 随外壳的形状、容积大小、接合面间隙等因素变 化。
耐爆性由外壳机械强度满足：一般采用钢板 或铸铁制成，设计时，以0.8MPa和2200℃来设计， 并考虑一定的安全系数，钢板，最小厚度3～ 4mm，铸铁为6mm。
注：箱式变电站供电方式在我矿区应用较多。 控制开关
•10/1.14kv
10/3.3kv
三、矿井供电系统
35KV高压经煤矿地面35KV/10KV(6KV)变电 所 的 主 变 压 器 降 压 后 （ 35KV/10KV ） ， 经 过 10KV（或6KV）高压配电装置及供电线路，将 电能输送到井下中央变电所内，再由中央变电 所输送至采区变电所，再经过采区变电所的变 配电设备及供电线路送至综、连采、机运队等 配电点，经配电点的移动变电站降压后，分别 将不同等级的电压输送给不同的电气开关和用 电设备（负荷），便组成了矿井供电系统。
缘、爬电距离、电气间隙、防潮和防尘、井下特殊的运 行条件等方面均有特殊的要求。
十一、矿用电气设备基本防爆技术：
（1）间隙隔爆技术： 安全间隙 隔爆型采用； （ 2 ） 本 质 安 全 技 术 ： 控 制 放 电 能 量 在 0.28mJ
以下。 （3）超前切断电源和快速断电技术
a、屏蔽电缆和漏电继电器配合，超前切断电 源。
压偏移量不应超过额定电压的±5%。 4、供电经济：保证供电、用电的经济、合理（尽量减少基
本建设投资、降低系统运行费用、节约有色金属的消 耗）。 煤矿电力用户分为三类：
1）一类用户：造成人身伤亡事故、重要设备损坏、重大 经济损失者、严重政治影响的用电负荷等。
煤矿机电安全培训课件
（2） 立井提升装置的过卷高度和过放距离
21:06
煤矿机电安全培训
（3）提升装置必须装设下列保险装 置
① 防止过卷装置 ② 防止过速装置 ③ 过负荷和欠电压保护装置 ④ 限速装置 ⑤ 深度指示器失效保护装置 ⑥ 闸间隙保护装置 ⑦ 松绳保护装置 ⑧ 满仓保护装置 ⑨ 减速功能保护装置
21:06
煤矿机电安全培训
煤矿机电安全培训
3. 钢丝绳使用期限及更换标准
® 摩擦轮式提升钢丝绳的使用期限应不超过2年， 平衡钢丝绳的使用期限应不超过4年。到期后如 钢丝绳的断丝、直径缩小和锈蚀程度不超过 《规程》规定，可继续使用，但不得超过一年。
4. 连接装置
® 立井提升容器与钢丝绳的连接，应采用楔形连 接装置；
® 倾斜井巷运输时，矿车之间连接、矿车与钢丝 绳之间的连接，必须使用不能自行脱落的连接 装置，并加装保险绳。
® 在机头和机尾防止人员与驱动滚筒和导 向滚筒相接触的防护栏
® 带式输送机巷道中行人跨越带式输送机 处应设过桥
21:06
煤矿机电安全培训
（二）安全运行
1. 带式输送机司机的岗位责任制
® 必须熟悉设备的性能、构造、设备原理，
达到会操作、会保养、会维修，一般事故 能及时排除，确保机械正常运转。
® 掌握运转情况，经常检查各部件和安全保 护装置是否动作可靠，保持设备完好。
® 开机前，应注意查看采煤机附近有无人 员及可能危害人身安全的隐患，然后发 出信号及大声喊话。
3. 采煤机的保养与维护
21:06
煤矿机电安全培训
（二）刮板输送机安全运行
1. 刮板输送机安全使用
® 启动前必须发出信号，向工作人员示警， 然后断续启动，如果转动方向正确，又无 其他情况，方可正式启动运转。
21:06
煤矿机电安全培训
（3）提升装置必须装设下列保险装 置
① 防止过卷装置 ② 防止过速装置 ③ 过负荷和欠电压保护装置 ④ 限速装置 ⑤ 深度指示器失效保护装置 ⑥ 闸间隙保护装置 ⑦ 松绳保护装置 ⑧ 满仓保护装置 ⑨ 减速功能保护装置
21:06
煤矿机电安全培训
煤矿机电安全培训
3. 钢丝绳使用期限及更换标准
® 摩擦轮式提升钢丝绳的使用期限应不超过2年， 平衡钢丝绳的使用期限应不超过4年。到期后如 钢丝绳的断丝、直径缩小和锈蚀程度不超过 《规程》规定，可继续使用，但不得超过一年。
4. 连接装置
® 立井提升容器与钢丝绳的连接，应采用楔形连 接装置；
® 倾斜井巷运输时，矿车之间连接、矿车与钢丝 绳之间的连接，必须使用不能自行脱落的连接 装置，并加装保险绳。
® 在机头和机尾防止人员与驱动滚筒和导 向滚筒相接触的防护栏
® 带式输送机巷道中行人跨越带式输送机 处应设过桥
21:06
煤矿机电安全培训
（二）安全运行
1. 带式输送机司机的岗位责任制
® 必须熟悉设备的性能、构造、设备原理，
达到会操作、会保养、会维修，一般事故 能及时排除，确保机械正常运转。
® 掌握运转情况，经常检查各部件和安全保 护装置是否动作可靠，保持设备完好。
® 开机前，应注意查看采煤机附近有无人 员及可能危害人身安全的隐患，然后发 出信号及大声喊话。
3. 采煤机的保养与维护
21:06
煤矿机电安全培训
（二）刮板输送机安全运行
1. 刮板输送机安全使用
® 启动前必须发出信号，向工作人员示警， 然后断续启动，如果转动方向正确，又无 其他情况，方可正式启动运转。
煤矿机电基础知识
提高经济效益
高效的煤矿机电系统能够 降低生产成本，提高企业 的经济效益。
煤矿机电系统的历史与发展
早期煤矿机电系统
早期的煤矿机电系统比较 简单，主要由人工和简单 的机械装置组成。
现代煤矿机电系统
现代的煤矿机电系统已经 高度自动化和智能化，大 量采用机器人和传感器技 术。
未来煤矿机电系统
未来的煤矿机电系统将更 加智能化、自动化和绿色 化，更加注重环保和可持 续发展。
详细描述
信息化技术主要研究信息系统的设计和应用，包括生产管理、物流管理、设备管理等系统。在煤矿生 产中，信息化技术的应用可以实现生产过程的数字化和智能化管理，提高生产效率和安全性。
04
煤矿机电安全
设备安全
设备选型
选用符合安全标准的设备，确保 设备性能可靠，能够满足煤矿生
产需求。
设备安装
按照规定进行设备安装，确保设备 安装牢固、稳定，防止因设备振动、 移位等原因导致安全事故。
引进优秀人才
积极引进国内外优秀人才，为煤矿机电领域发展注入新的活力。
THANKS
感谢观看
02
煤矿机电设备
采煤设备
01
02
03
04
采煤机
用于切割煤层பைடு நூலகம்产生原煤的主 要设备。
刮板输送机
将采煤机切割下的原煤输送至 转载机，再由转载机转送至其
他运输设备。
液压支架
用于支撑顶板，保持采煤工作 面的安全。
泵站
为液压支架提供动力，控制其 升降和移动。
运输设备
皮带输送机
将原煤从采煤工作面运输至地面或选 煤厂的主要设备。
管理安全
安全制度
01
建立完善的安全管理制度和责任制，明确各级管理人员和操作
煤矿机电安全知识培训 ppt课件
福建能源集团
煤矿机电安全知识培训
邵武煤业公司 李云平
机电高级工程师
1
ppt课件
福建能源集团
一、煤矿安全生产中机电管理的重要性
由建国初的人背肩扛到有 简单的机电设备再到到高档普 采及综合机械化采煤，使我国 的煤炭生产在国民经济的发展 中占有举足轻重的地位，煤炭 的经济效益大大提高，安全生 产大大改观，不管是人工结合 简单的机械化生产，还是现代 化的综合机械化生产，抓好机 电管理工作，对于保证煤矿的 安全正常生产都是至关重要的。
单相漏电闭锁整定值 kΩ 7 22 40
动作值允许误差 % +20 +20 +20
ppt课件
15
福建能源集团
接地保护
将正常情况下不带电，而在绝缘 材料损坏后或其他情况下可能带电的 电器金属部分（即与带电部分相绝缘 的金属结构部分）用导线与接地体可 靠连接起来的一种保护接线方式。
当线路发生短路时，重要特征之一是线 路中的电流急剧增大，当电流流过某一预 定值时，反应于电流升高而动作的保护装 置叫过电流保护。
ppt课件
2
福建能源集团
从 到Thit井井eler上下ein
采掘 系统
通风 排水
T运itle输in h提er升e
Ti从tle采in掘 h到er辅e 助
通讯 监控
煤矿机电
无论哪一个环节在机 电方面出现故障，都会不 同程度的给部分或全局的 生产造成影响，甚至给党 和国家造成重大的政治经 济损失。所以只有认真抓 好机电管理工作，保证每 台设备的正常运转，保证 设备的完好率，才能保证 煤矿的正常生产。
ppt课件
4
福建能源集团
三、矿用电气设备防爆的基本措施
间隔隔爆技术。如防爆开关，把可能引爆瓦斯或煤 尘的电气设备置于坚固的具有隔爆结构的外壳内。
煤矿机电安全知识培训
邵武煤业公司 李云平
机电高级工程师
1
ppt课件
福建能源集团
一、煤矿安全生产中机电管理的重要性
由建国初的人背肩扛到有 简单的机电设备再到到高档普 采及综合机械化采煤，使我国 的煤炭生产在国民经济的发展 中占有举足轻重的地位，煤炭 的经济效益大大提高，安全生 产大大改观，不管是人工结合 简单的机械化生产，还是现代 化的综合机械化生产，抓好机 电管理工作，对于保证煤矿的 安全正常生产都是至关重要的。
单相漏电闭锁整定值 kΩ 7 22 40
动作值允许误差 % +20 +20 +20
ppt课件
15
福建能源集团
接地保护
将正常情况下不带电，而在绝缘 材料损坏后或其他情况下可能带电的 电器金属部分（即与带电部分相绝缘 的金属结构部分）用导线与接地体可 靠连接起来的一种保护接线方式。
当线路发生短路时，重要特征之一是线 路中的电流急剧增大，当电流流过某一预 定值时，反应于电流升高而动作的保护装 置叫过电流保护。
ppt课件
2
福建能源集团
从 到Thit井井eler上下ein
采掘 系统
通风 排水
T运itle输in h提er升e
Ti从tle采in掘 h到er辅e 助
通讯 监控
煤矿机电
无论哪一个环节在机 电方面出现故障，都会不 同程度的给部分或全局的 生产造成影响，甚至给党 和国家造成重大的政治经 济损失。所以只有认真抓 好机电管理工作，保证每 台设备的正常运转，保证 设备的完好率，才能保证 煤矿的正常生产。
ppt课件
4
福建能源集团
三、矿用电气设备防爆的基本措施
间隔隔爆技术。如防爆开关，把可能引爆瓦斯或煤 尘的电气设备置于坚固的具有隔爆结构的外壳内。
煤矿机电安全知识培训PPT课件
8、如有两组以上人员在同一条线路上工作 时，应各自悬挂自己的停电牌，一组工作完 毕后，有其它停电牌未摘除时，绝对禁止合 闸送电。
10
七、 煤矿井下供电中的三专两闭锁
采区 变电所
专用 变压器
分为矿用一般型变压器和 矿用隔爆型变压器两大类 。
专用 开关
真空馈电开关、空气开关。
专用 电缆线路
阻燃电缆，含矿用产品 安全标志证书。
隔爆面之间的紧固及防 松。隔爆面要求清洁等 ，隔爆面的粗糙度也应 符合要求。
加强安全措施，设备上 应有联锁和警告标志的 设置。
6
举例：自动化隔爆装置演示视频
7
五、短路故障的预防
目前我们国家生产 的电气设备外壳强度和 隔爆参数都是根据小功 率点火源引爆瓦斯的试 验制定的，当外壳内发 生弧光短路时，其防爆 性能就得不到保障。
3
二、矿用电气设备防爆的重要性
火花
电弧
能量
点火源
灼热
颗粒 热表面
大量统计资料表明：瓦斯爆炸主要点火源中50％ 来自电火源。搞好电气设备的防爆，对防止瓦斯、
- ThemeGallery is a Design Digital Content & Contents mall
煤尘爆dev炸elo具ped有by十Gu分ild重Des要ign的Inc意. 义。
快速断电技术 。采取可靠的自动快速切 断故障电流的措施，使可能产生的电火花 或电弧存在的时间小于点燃瓦斯或煤尘所 需要的最小时间。
5
四、隔爆性能的保证
隔爆结构和宽度设计符合要求， 爆炸中，结合面的瞬间和残余变 形都不会影响隔爆间隙。
隔爆面要有防锈措施，如电镀 、硫化等，但不准涂漆，因为 油漆在高温作用下易分解，影 响隔爆外壳的隔爆性能。
10
七、 煤矿井下供电中的三专两闭锁
采区 变电所
专用 变压器
分为矿用一般型变压器和 矿用隔爆型变压器两大类 。
专用 开关
真空馈电开关、空气开关。
专用 电缆线路
阻燃电缆，含矿用产品 安全标志证书。
隔爆面之间的紧固及防 松。隔爆面要求清洁等 ，隔爆面的粗糙度也应 符合要求。
加强安全措施，设备上 应有联锁和警告标志的 设置。
6
举例：自动化隔爆装置演示视频
7
五、短路故障的预防
目前我们国家生产 的电气设备外壳强度和 隔爆参数都是根据小功 率点火源引爆瓦斯的试 验制定的，当外壳内发 生弧光短路时，其防爆 性能就得不到保障。
3
二、矿用电气设备防爆的重要性
火花
电弧
能量
点火源
灼热
颗粒 热表面
大量统计资料表明：瓦斯爆炸主要点火源中50％ 来自电火源。搞好电气设备的防爆，对防止瓦斯、
- ThemeGallery is a Design Digital Content & Contents mall
煤尘爆dev炸elo具ped有by十Gu分ild重Des要ign的Inc意. 义。
快速断电技术 。采取可靠的自动快速切 断故障电流的措施，使可能产生的电火花 或电弧存在的时间小于点燃瓦斯或煤尘所 需要的最小时间。
5
四、隔爆性能的保证
隔爆结构和宽度设计符合要求， 爆炸中，结合面的瞬间和残余变 形都不会影响隔爆间隙。
隔爆面要有防锈措施，如电镀 、硫化等，但不准涂漆，因为 油漆在高温作用下易分解，影 响隔爆外壳的隔爆性能。
煤矿机电安全培训课件PPT(共 47张)
8.刮板输送机推移到位后，随即将各操作手把扳到 停止位置。
液压支架工操作及注意事项
移架操作注意事项：
1.每次移架前都先检查管线，不得刮卡，清除架前障碍物。
2.移架时，本架上下相邻两组支架推移千斤顶处于收缩状 态。
3.移架受阻达不到规定步距，要将操作阀手把置于断液位 置，查出原因并处理后再继续操作。

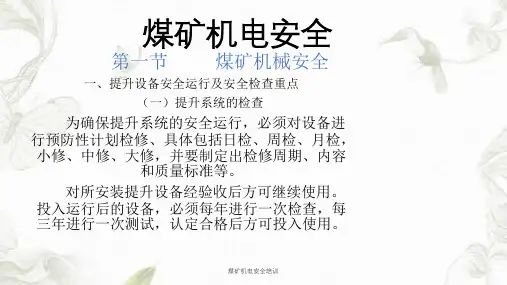

煤矿机械安全
一、提升设备的安全运行
矿山的“咽喉设备”
矿山固定机械“四大件”中唯一没有备用的设备
“固定四大件”为通风机、空压机、提升设备、水
泵。
提升机按缠绕机构的形式，可分为缠绕式和摩擦式
两大类。
提升设备的主要组成部分：
①提升容器 ②提升钢丝绳 ③提升机
④拖动控制装置 ⑤井架
⑥天轮
⑦装卸载设备
（5）触及已停电但未放电的高压电缆。
煤矿电气安全
防止人身触电的措施有：
（1）防止人身触及或接近带电导体。 （2）对手持式或人员经常接触的电气设备采用降低的工
作电压。照明、手持式电气设备的额定电压和电话、信号 装置的额定供电电压都不应超过127V，远距离控制的额 定电压不应超过36V。 （3）采取技术措施，防止人员触电。严禁井下配电变压 器中性点直接接地；在中性点不接地的高、低压系统中， 设置漏电保护装置和保护接地装置。 （4）加强职工教育培训，提高安全素质，严格执行安全 用电的各项制度，杜绝违章操作。如工作票制度、工作监 护制度、停送电制度、倒闸操作制度等。
4.移架按正常移架顺序进行。
液压支架工操作及注意事项
推移工作面刮板运输机：
1.先检查顶底板、煤帮，确认无危险后，再检查铲 煤板与煤帮之间无煤、矸石、杂物后，方可进行 推溜工作。
2.推移工作面刮板输送机与采煤机应保持12-15米 距离，弯曲段不小于15米。
液压支架工操作及注意事项
移架操作注意事项：
1.每次移架前都先检查管线，不得刮卡，清除架前障碍物。
2.移架时，本架上下相邻两组支架推移千斤顶处于收缩状 态。
3.移架受阻达不到规定步距，要将操作阀手把置于断液位 置，查出原因并处理后再继续操作。
煤矿机械安全
一、提升设备的安全运行
矿山的“咽喉设备”
矿山固定机械“四大件”中唯一没有备用的设备
“固定四大件”为通风机、空压机、提升设备、水
泵。
提升机按缠绕机构的形式，可分为缠绕式和摩擦式
两大类。
提升设备的主要组成部分：
①提升容器 ②提升钢丝绳 ③提升机
④拖动控制装置 ⑤井架
⑥天轮
⑦装卸载设备
（5）触及已停电但未放电的高压电缆。
煤矿电气安全
防止人身触电的措施有：
（1）防止人身触及或接近带电导体。 （2）对手持式或人员经常接触的电气设备采用降低的工
作电压。照明、手持式电气设备的额定电压和电话、信号 装置的额定供电电压都不应超过127V，远距离控制的额 定电压不应超过36V。 （3）采取技术措施，防止人员触电。严禁井下配电变压 器中性点直接接地；在中性点不接地的高、低压系统中， 设置漏电保护装置和保护接地装置。 （4）加强职工教育培训，提高安全素质，严格执行安全 用电的各项制度，杜绝违章操作。如工作票制度、工作监 护制度、停送电制度、倒闸操作制度等。
4.移架按正常移架顺序进行。
液压支架工操作及注意事项
推移工作面刮板运输机：
1.先检查顶底板、煤帮，确认无危险后，再检查铲 煤板与煤帮之间无煤、矸石、杂物后，方可进行 推溜工作。
2.推移工作面刮板输送机与采煤机应保持12-15米 距离，弯曲段不小于15米。
煤矿机电运输安全培训pptx
检查设备的电气系 统是否正常，电缆 、接线是否破损或 老化
检查设备外观是否 完好，有无明显损 坏或缺陷
检查设备的润滑系 统是否正常，油位 、油质是否符合要 求
检查设备的安全保 护装置是否完好， 如防护罩、安全阀 等
设备运行中的安全监控
监控设备的运行声音、振动 等异常情况，及时发现并处
理
监控设备的运行状态，如温 度、压力、电流、电压等参
提高操作人员技能
煤矿企业应加强对机电运输设备操作人员的培训和考核，提高他们的 专业技能和知识水平，确保他们能够正确、熟练地操作设备。
05
煤矿机电运输安全管 理2
《中华人民共和国安全生产法》
规定了企业安全生产的基本要求，明确了各级政 府、企业和社会各方面的安全生产责任。
的安全生产管理体系。
安全操作规程
02
针对煤矿机电运输设备的安全操作进行详细规定，包括设备检
查、操作程序、异常情况处理等。
安全培训和教育制度
03
定期对员工进行安全培训和教育，提高员工的安全意识和操作
技能。
安全责任制与考核办法
安全责任制
建立从矿长到一线员工的安全生产责任体系，明确各级人员的安 全职责和考核标准。
结合实际案例和事故分析，编写生动 、形象的培训教材，提高培训效果。
根据煤矿机电运输的特点和风险，设 置针对性的课程，如机电设备操作、 运输安全规程、事故应急处理等。
安全培训方法与技巧
采用多种培训方法，如理论讲授 、案例分析、实践操作等，确保
培训内容的全面性和实用性。
运用多媒体技术，制作图文并茂 的PPT课件，增强培训的视觉效
，对操作规程和防护措施进行持续改进和优化，提高煤矿机电运输的安
煤矿机电运输安全知识课件

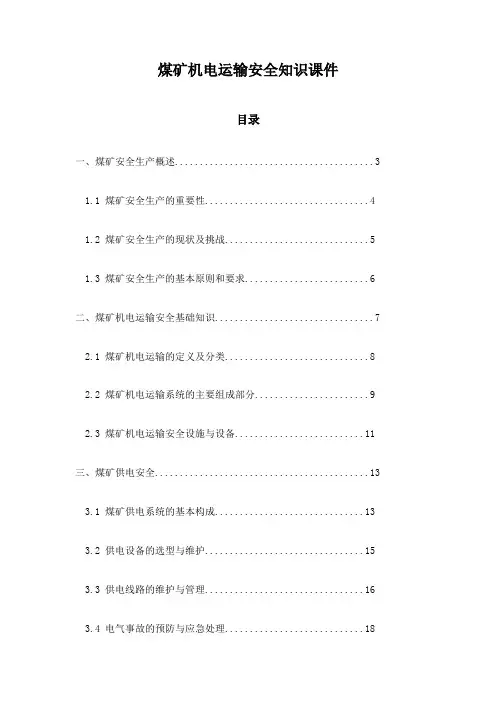

煤矿机电运输安全知识课件目录一、煤矿安全生产概述 (3)1.1 煤矿安全生产的重要性 (4)1.2 煤矿安全生产的现状及挑战 (5)1.3 煤矿安全生产的基本原则和要求 (6)二、煤矿机电运输安全基础知识 (7)2.1 煤矿机电运输的定义及分类 (8)2.2 煤矿机电运输系统的主要组成部分 (9)2.3 煤矿机电运输安全设施与设备 (11)三、煤矿供电安全 (13)3.1 煤矿供电系统的基本构成 (13)3.2 供电设备的选型与维护 (15)3.3 供电线路的维护与管理 (16)3.4 电气事故的预防与应急处理 (18)四、煤矿运输安全 (19)4.1 煤矿井下运输安全规定 (20)4.2 井下轨道运输的安全要求 (21)4.3 物料提升机的安全操作 (23)4.4 其他运输工具的安全使用 (23)五、煤矿机电设备的安全运行与维护 (25)5.1 机电设备的日常检查与保养 (25)5.2 机电设备故障的诊断与排除 (27)5.3 机电设备的安全防护措施 (29)六、煤矿机电运输事故的预防与应对 (30)6.1 事故的预防措施 (31)6.2 事故的应急处理与救援 (32)6.3 事故案例分析 (33)七、煤矿机电运输安全管理制度与培训 (34)7.1 安全生产责任制 (36)7.2 安全管理制度与流程 (37)7.3 从业人员的安全培训与教育 (38)7.4 安全文化建设与安全氛围的营造 (40)八、煤矿机电运输安全检查与评估 (41)8.1 安全检查的内容与方法 (43)8.2 安全评估的标准与程序 (44)8.3 安全检查与评估的组织实施 (46)九、煤矿机电运输安全技术的发展趋势 (47)9.1 新技术与新设备的应用 (48)9.2 安全技术的创新与发展 (49)9.3 国内外安全技术交流与合作 (50)十、结语 (51)10.1 煤矿机电运输安全的重要性 (52)10.2 全员参与，共建安全煤矿 (53)一、煤矿安全生产概述煤矿作为我国重要的能源产业，其安全生产至关重要。
煤矿机电运输安全知识最新优质ppt课件
因素之一 电器设备——电——失爆及火花 电气火源类型：带电作业、电缆火花、喷
灯、信号照明通讯系统、防爆设备失爆、放 炮母线短路、非防爆电气设备、电机车火花、 开关冒火、摩擦、静电。
3
（2）安全事故中，机电运输事故所占比例较大。 据资料统计，煤矿事故中，机电运输事故所
占比例高达47%左右。
（3）随着煤矿的现代化建设，矿山机械化程度不 断提高，由此引发的事故也随之增加。
20
煤矿机电运输安全 知识
? 3、半导体 ? 导电性能介于导体与绝缘体之间绝缘体之间的
物质，称为半导体。常见的半导体有锗、硅、 硒和半导体橡胶等。半导体经过加工后可以制 成各种晶体管、半导体器件、集成电路等，广 泛应用于各种电子电路中，如手机、电视和煤 矿生产中使用的硅整流、可控硅、综合保护器 等。
阻。电阻与导体的长度、断面和材料等 有关。导体愈长，电阻愈大。断面愈大， 电阻愈小；材料对电阻的影响用电阻系 数来衡量。电阻系数以银为最小，铜次 之，铝再次之。因为银的价格昂贵，所 以人们一般以铜和铝来做导线。
17
煤矿机电运输安全 知识
? 电阻用符号R或r表示，单位为欧姆， 简称欧，用符号Ω表示。常用单位有千欧 （kΩ）和兆欧（MΩ）。它们之间的关系 是：
29
? 地面总变电所另设两台 6kV/0.38kV 配电变压器 构成三相四线制系统向地面低压动力及照明设 备供电。由地面变电所两条高压电缆，经井筒 下井将6kV高压电能送到井下中央变电所，再 由井下中央变电所通过高压配电装置分配给井 底车场附近的高压用电设备，如主排水泵和变 流设备，并向各采区变电所供电。为向井底车 场及附近巷道、硐室中的低压动力设备供电， 在井下中央变电所中设置有两台矿用动力变压 器，将6kV电压降到 660V( 或380V) 。
灯、信号照明通讯系统、防爆设备失爆、放 炮母线短路、非防爆电气设备、电机车火花、 开关冒火、摩擦、静电。
3
（2）安全事故中，机电运输事故所占比例较大。 据资料统计，煤矿事故中，机电运输事故所
占比例高达47%左右。
（3）随着煤矿的现代化建设，矿山机械化程度不 断提高，由此引发的事故也随之增加。
20
煤矿机电运输安全 知识
? 3、半导体 ? 导电性能介于导体与绝缘体之间绝缘体之间的
物质，称为半导体。常见的半导体有锗、硅、 硒和半导体橡胶等。半导体经过加工后可以制 成各种晶体管、半导体器件、集成电路等，广 泛应用于各种电子电路中，如手机、电视和煤 矿生产中使用的硅整流、可控硅、综合保护器 等。
阻。电阻与导体的长度、断面和材料等 有关。导体愈长，电阻愈大。断面愈大， 电阻愈小；材料对电阻的影响用电阻系 数来衡量。电阻系数以银为最小，铜次 之，铝再次之。因为银的价格昂贵，所 以人们一般以铜和铝来做导线。
17
煤矿机电运输安全 知识
? 电阻用符号R或r表示，单位为欧姆， 简称欧，用符号Ω表示。常用单位有千欧 （kΩ）和兆欧（MΩ）。它们之间的关系 是：
29
? 地面总变电所另设两台 6kV/0.38kV 配电变压器 构成三相四线制系统向地面低压动力及照明设 备供电。由地面变电所两条高压电缆，经井筒 下井将6kV高压电能送到井下中央变电所，再 由井下中央变电所通过高压配电装置分配给井 底车场附近的高压用电设备，如主排水泵和变 流设备，并向各采区变电所供电。为向井底车 场及附近巷道、硐室中的低压动力设备供电， 在井下中央变电所中设置有两台矿用动力变压 器，将6kV电压降到 660V( 或380V) 。
煤矿机电设备基本知识PPT幻灯片
2020/3/31
19
②当电气设备外壳有可靠的接地保护时，接地装置与 人体形成并联电路，漏电电流既通过人体又通过接地 装置流回大地。
根据并联电路的特点：各支路的电流与电阻成反比。
即 I人：I地=R地：R人=2:1000
I人=1/500I地
2020/3/31
20
由上式可见：有了可靠的保护接地， 它可以大大的分散了漏电电流，而流 过人体的漏电电流仅为500分之一。
大于15mm小于5mm71202032514没有接线的接线嘴应分别用密封圈金属挡板金属圈依次装入压紧否则接线的电缆引入装置若装金属圈时应装在密封圈外面否则为金属圈挡板密封圈72202032515螺旋式接线咀拧入丝扣数不得少于6扣用单手顺压紧方向用力拧动超过半圈为失爆螺旋接线咀压紧后应外露有螺扣否则为失爆16卡兰式接线咀以压紧密封圈后用单手晃动喇叭咀上下左右能晃动为失爆
• ⑤盘圈或盘8字的电缆不得带电，应拉伸悬挂。 （采煤机除外）
• ⑥高低压电缆敷设在巷道同一侧时，距离要大于 0.1m，受条件限制其最小距离不得小于50mm。
• ⑦在总回风巷、专用回风巷、溜煤眼中不应敷设 电缆；在绞车道敷设电缆应有可靠的安全措施。
2020/3/31
26
• 4、电缆的连接 • ①电缆连接必须使用与电气设备性能相符的防爆
• ①电缆外套绝缘损坏带电。
• ②电气设备绝缘降低仍继续使用。
• ③电气设备长时过负荷运行。
• ④开关、接线盒、电动机电工接线后 残留在接线室内线丝、工具。
• ⑤电工接线不好，线未压紧，移动时 火线拉脱碰击设备外壳。
2020/3/31
11
• （3）漏电的危害 • a 漏电火花可以引发瓦斯、煤尘爆炸事
煤矿机电作业安全技术知识
• 通风系统包括通风方法，通风方式和通风网络 。
矿井生产系统
• 三、供电系统
• 供电系统是给矿井提供动力的系统。由于煤矿企业的特殊性， 对矿井供电系统要求绝对可靠，不能出现随意断电事故，要求 必须有双回路电源，同时保证矿井供电。如果某一电路出故障 ，另一路电必须立即供电。否则就会发生重大事故。
• 一般矿井供电系统是：双回路电网——矿井地面变电所——井 筒——井下中央变电所——采区变电所——工作面用电点。
矿井生产系统
• 四、供排水系统
• 煤矿井下生产要洒水灭尘，液压设备、井下防灭火都需要水， 所以必须向井下供水。另外，矿井水必须排到地面，否则会淹 没采掘工作面。为此，矿井都建有供排水系统。
• 1、矿井供水系统
• 在供水管道系统中，有大巷洒水、喷雾、防尘水幕。煤的各个 转载点都有洒水灭尘喷头，采掘工作面洒水灭尘喷雾装置，采 掘工作面机械设备供水系统等。
煤矿机电作业 安全技术知识
目录
CONTENTS
1 煤矿安全生产相关基本知识 2 机械基础知识 3 电气基础知识 4 矿井电气设备使用要求 5 经典事故案例
01
煤矿安全生产相关基本知识
本节重点讲解机电有关的安全生产及机电事故急救知 识
矿井生产系统
• 什么叫煤矿生产系统？
• 煤矿生产系统是指在煤矿生产过程中为提升、运输、排 水、通风、人员安全出入、材料设备的上下升降、矸石 排运、供气、供电、供水等而形成的线路和设施的总称。
电流频率在40Hz ~ 60Hz对人体的伤害最大。 实践证明，直流电对血液有分解作用，而高频电 流不仅没有危害还可以用于医疗保健等。 4. 电流持续时间与路径对人体的伤害 电流通过人体的时间愈长，则伤害愈大。
2021/7/1
矿井生产系统
• 三、供电系统
• 供电系统是给矿井提供动力的系统。由于煤矿企业的特殊性， 对矿井供电系统要求绝对可靠，不能出现随意断电事故，要求 必须有双回路电源，同时保证矿井供电。如果某一电路出故障 ，另一路电必须立即供电。否则就会发生重大事故。
• 一般矿井供电系统是：双回路电网——矿井地面变电所——井 筒——井下中央变电所——采区变电所——工作面用电点。
矿井生产系统
• 四、供排水系统
• 煤矿井下生产要洒水灭尘，液压设备、井下防灭火都需要水， 所以必须向井下供水。另外，矿井水必须排到地面，否则会淹 没采掘工作面。为此，矿井都建有供排水系统。
• 1、矿井供水系统
• 在供水管道系统中，有大巷洒水、喷雾、防尘水幕。煤的各个 转载点都有洒水灭尘喷头，采掘工作面洒水灭尘喷雾装置，采 掘工作面机械设备供水系统等。
煤矿机电作业 安全技术知识
目录
CONTENTS
1 煤矿安全生产相关基本知识 2 机械基础知识 3 电气基础知识 4 矿井电气设备使用要求 5 经典事故案例
01
煤矿安全生产相关基本知识
本节重点讲解机电有关的安全生产及机电事故急救知 识
矿井生产系统
• 什么叫煤矿生产系统？
• 煤矿生产系统是指在煤矿生产过程中为提升、运输、排 水、通风、人员安全出入、材料设备的上下升降、矸石 排运、供气、供电、供水等而形成的线路和设施的总称。
电流频率在40Hz ~ 60Hz对人体的伤害最大。 实践证明，直流电对血液有分解作用，而高频电 流不仅没有危害还可以用于医疗保健等。 4. 电流持续时间与路径对人体的伤害 电流通过人体的时间愈长，则伤害愈大。
2021/7/1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5） 因停电而影响通风的地点，停电前需经瓦检员检查瓦斯， 恢复送电前必须检查瓦斯，经许可后方可送电；
（6） 停电后，检修工作开始前，必须以相应的验电笔验电、 放电，并将导体接地（必须检查瓦斯浓度在1%以下时才准放 电）；
《煤矿机电安全知识》
（7） 交接班时，如检修工作未完成，必须将停电情况及未完成的 工作在现场向下一班交待清楚；
（2） 停电工作前，对受影响的单位和地点必须办理停电手续，取 得批准后，凭停电操作票进行停电操作；
（3） 停电后，必须在控制开关上悬挂有“有人工作，不准送电”警 示牌，只有有人工作 不准送电
《煤矿机电安全知识》
（4） 禁止乘全矿停电、部分停电或事故停电机会，未办停电 手续就触动电气设备进行检修或拆装；
谢谢大家
《煤矿机电安全知识》
（8） 检修完毕恢复送电时，必须由原来悬挂停电牌并参加检修的 人员取下停电牌，然后才准合闸送，严禁由别人约时送电；
（9） 如有两组以上人员在同一条线路上工作时，应各自悬挂自己 的停电牌，一组工作完毕后，有其它停电牌未摘除时，绝对禁止合 闸送电。
《煤矿机电安全知识》
祝各位老师： 新年快乐 工作顺利 万事如意
（3） 采用增加安全程度的措施，主要依靠提高设备设备的安全程 度，降低故障率，从而防止电弧、火花或危险温度的产生。
《煤矿机电安全知识》
（4） 采用快速断电技术，又叫超前断电技术，
其特点是采取可靠的自动快速切断故障电流的措 施，使可能产生的电火花或电弧存在的时间小于 点燃瓦斯或煤尘所需要的最小时间。瓦斯爆炸的 感应期一般为10ms以上，煤尘爆炸的感应期一般 为40-250ms。
《煤矿机电安全知识》
短路故障的预防
目前我们国家生产的电气设备，其外壳强度和隔爆参数 都是根据小功率点火源，引爆瓦斯的试验制定的，当外壳 内发生弧光短路时，其防爆性能就得不到保障，因此，对 电气设备应尽量避免内部发生短路故障，所以说，经常性 的对电气设备进行预防性检修和合理的对电气设备的保护 进行整定是预防电气设备故障最有效的方法。
煤矿机电安全知识
（一）
《煤矿机电安全知识》
矿井预防电气火花的
安全技术措施
前言
煤矿工作最突出的特点就是在井下作业，由于井下自然存在的环 境不适于人长期的生存和工作，因此需要向井下作业场所供风，这 就要通风机；由于井下有地下水，甚至有的井下地下涌水量还很大， 很短的时间停泵就会造成淹井淹人，所以要有排水设备；在井筒升 降人员就要提升机。这些扇风机、排水泵、提升机等在运行中如果 突然停电，就会导致井下有毒有害气体大量聚集，安全事故发生以 至人员窒息或发生瓦斯事故。由此可见，矿井和矿井的主要机电设 备是不能中断供电的。而且对电气设备的防爆、隔爆性能要及时检 查维护；这就要我们采取可靠技术措施来保证安全用电、杜绝井下 产生电气火花，确保矿井安全
。
《煤矿机电安全知识》
电气火花 短路、
过流
《煤矿机电安全知识》
一、矿用电气设备防爆的重要性
电气设备在正常运行或故障状态下 都可能出现火花、电弧、热表面和灼热颗粒等，它们都 具有一定能量，可以成为点燃矿井瓦斯和煤尘的点火源。 大量统计资料表明，电火花是井下瓦斯爆炸的主要点火 源，约占50%左右。而且随着煤矿井下电气化程度的提 高及井下电气设备电压等级的提高，电气设备的事故更 易发生，因此搞好电气设备的防爆，对防止瓦斯、煤尘 爆炸具有十分重要的意义。
《煤矿机电安全知识》
失爆种种
防爆面锈蚀
螺旋喇叭嘴 松动
压叠式喇叭嘴 内无金属堵板
和密封圈
无机械闭锁 螺杆
外壳变形， 有机械伤痕
《煤矿机电安全知识》
三、隔爆性能的保证
（1）隔爆结构要符合要求，隔爆结合面的长度和间隙直 接关系着隔爆外壳的隔爆性能，只要宽度设计适当，在 爆炸压力作用下，结合面的瞬间和残余变形都不会影响 隔爆间隙。隔爆面要求清洁等，隔爆面的粗糙度也应符 合要求。 （2）隔爆面要有防锈措施，如电镀、硫化等，但不准涂 漆，因为油漆在高温作用下易分解，使得结合面间隙变 大，影响隔爆外壳的隔爆性能。 （3）隔爆面之间的紧固及防松。 （4）线缆接头用符合标准的接线盒连接。 （5）螺栓、弹平垫齐全；接线口不得松动。 （6）堵头、挡板、挡圈齐全。
案例：某矿电工检修设备时不慎将活动扳手遗失在设 备内，造成设备短路。
《煤矿机电安全知识》
四、停电检修制度
为了预防人身触电，在检修和拆装电气设备时严禁带电操作， 在停、送电及施工过程中严格遵守停送电制度、工作票制度、工作 许可制度和《煤矿安全规程》的有关规定，主要应做到如下几点：
（1）停送电人员必须懂得安全生产知识和熟悉电气设备，并取得 合格证；
《煤矿机电安全知识》
二、矿用电气设备防爆的基本措施
（1）采用间隔隔爆技术，比如我们使用的防爆开关，把正常运行 或故障状态下可能引爆瓦斯或煤尘的电气设备置于坚固的具有隔爆 结构的外壳内，当隔爆外壳内发生爆炸时不会引起外壳外部瓦斯或 煤尘的爆炸。
（2） 采用本质安全技术，其特点就是限制热源的热量，使本质安 全型设备在事故或故障状态下所产生的电火花不能点燃瓦斯或煤尘 ，但这种防爆技术只适用于“弱电”系统。
（6） 停电后，检修工作开始前，必须以相应的验电笔验电、 放电，并将导体接地（必须检查瓦斯浓度在1%以下时才准放 电）；
《煤矿机电安全知识》
（7） 交接班时，如检修工作未完成，必须将停电情况及未完成的 工作在现场向下一班交待清楚；
（2） 停电工作前，对受影响的单位和地点必须办理停电手续，取 得批准后，凭停电操作票进行停电操作；
（3） 停电后，必须在控制开关上悬挂有“有人工作，不准送电”警 示牌，只有有人工作 不准送电
《煤矿机电安全知识》
（4） 禁止乘全矿停电、部分停电或事故停电机会，未办停电 手续就触动电气设备进行检修或拆装；
谢谢大家
《煤矿机电安全知识》
（8） 检修完毕恢复送电时，必须由原来悬挂停电牌并参加检修的 人员取下停电牌，然后才准合闸送，严禁由别人约时送电；
（9） 如有两组以上人员在同一条线路上工作时，应各自悬挂自己 的停电牌，一组工作完毕后，有其它停电牌未摘除时，绝对禁止合 闸送电。
《煤矿机电安全知识》
祝各位老师： 新年快乐 工作顺利 万事如意
（3） 采用增加安全程度的措施，主要依靠提高设备设备的安全程 度，降低故障率，从而防止电弧、火花或危险温度的产生。
《煤矿机电安全知识》
（4） 采用快速断电技术，又叫超前断电技术，
其特点是采取可靠的自动快速切断故障电流的措 施，使可能产生的电火花或电弧存在的时间小于 点燃瓦斯或煤尘所需要的最小时间。瓦斯爆炸的 感应期一般为10ms以上，煤尘爆炸的感应期一般 为40-250ms。
《煤矿机电安全知识》
短路故障的预防
目前我们国家生产的电气设备，其外壳强度和隔爆参数 都是根据小功率点火源，引爆瓦斯的试验制定的，当外壳 内发生弧光短路时，其防爆性能就得不到保障，因此，对 电气设备应尽量避免内部发生短路故障，所以说，经常性 的对电气设备进行预防性检修和合理的对电气设备的保护 进行整定是预防电气设备故障最有效的方法。
煤矿机电安全知识
（一）
《煤矿机电安全知识》
矿井预防电气火花的
安全技术措施
前言
煤矿工作最突出的特点就是在井下作业，由于井下自然存在的环 境不适于人长期的生存和工作，因此需要向井下作业场所供风，这 就要通风机；由于井下有地下水，甚至有的井下地下涌水量还很大， 很短的时间停泵就会造成淹井淹人，所以要有排水设备；在井筒升 降人员就要提升机。这些扇风机、排水泵、提升机等在运行中如果 突然停电，就会导致井下有毒有害气体大量聚集，安全事故发生以 至人员窒息或发生瓦斯事故。由此可见，矿井和矿井的主要机电设 备是不能中断供电的。而且对电气设备的防爆、隔爆性能要及时检 查维护；这就要我们采取可靠技术措施来保证安全用电、杜绝井下 产生电气火花，确保矿井安全
。
《煤矿机电安全知识》
电气火花 短路、
过流
《煤矿机电安全知识》
一、矿用电气设备防爆的重要性
电气设备在正常运行或故障状态下 都可能出现火花、电弧、热表面和灼热颗粒等，它们都 具有一定能量，可以成为点燃矿井瓦斯和煤尘的点火源。 大量统计资料表明，电火花是井下瓦斯爆炸的主要点火 源，约占50%左右。而且随着煤矿井下电气化程度的提 高及井下电气设备电压等级的提高，电气设备的事故更 易发生，因此搞好电气设备的防爆，对防止瓦斯、煤尘 爆炸具有十分重要的意义。
《煤矿机电安全知识》
失爆种种
防爆面锈蚀
螺旋喇叭嘴 松动
压叠式喇叭嘴 内无金属堵板
和密封圈
无机械闭锁 螺杆
外壳变形， 有机械伤痕
《煤矿机电安全知识》
三、隔爆性能的保证
（1）隔爆结构要符合要求，隔爆结合面的长度和间隙直 接关系着隔爆外壳的隔爆性能，只要宽度设计适当，在 爆炸压力作用下，结合面的瞬间和残余变形都不会影响 隔爆间隙。隔爆面要求清洁等，隔爆面的粗糙度也应符 合要求。 （2）隔爆面要有防锈措施，如电镀、硫化等，但不准涂 漆，因为油漆在高温作用下易分解，使得结合面间隙变 大，影响隔爆外壳的隔爆性能。 （3）隔爆面之间的紧固及防松。 （4）线缆接头用符合标准的接线盒连接。 （5）螺栓、弹平垫齐全；接线口不得松动。 （6）堵头、挡板、挡圈齐全。
案例：某矿电工检修设备时不慎将活动扳手遗失在设 备内，造成设备短路。
《煤矿机电安全知识》
四、停电检修制度
为了预防人身触电，在检修和拆装电气设备时严禁带电操作， 在停、送电及施工过程中严格遵守停送电制度、工作票制度、工作 许可制度和《煤矿安全规程》的有关规定，主要应做到如下几点：
（1）停送电人员必须懂得安全生产知识和熟悉电气设备，并取得 合格证；
《煤矿机电安全知识》
二、矿用电气设备防爆的基本措施
（1）采用间隔隔爆技术，比如我们使用的防爆开关，把正常运行 或故障状态下可能引爆瓦斯或煤尘的电气设备置于坚固的具有隔爆 结构的外壳内，当隔爆外壳内发生爆炸时不会引起外壳外部瓦斯或 煤尘的爆炸。
（2） 采用本质安全技术，其特点就是限制热源的热量，使本质安 全型设备在事故或故障状态下所产生的电火花不能点燃瓦斯或煤尘 ，但这种防爆技术只适用于“弱电”系统。
