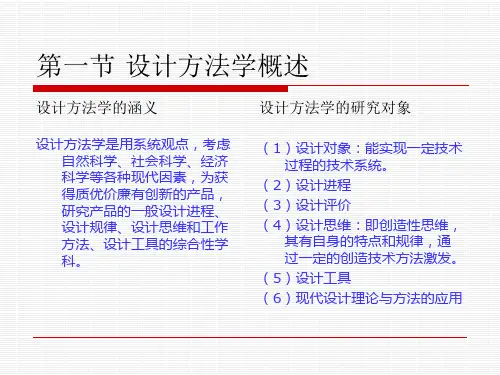

第1章设计方法学 现代设计方法教学课件
0.5
寿命 0.2 成本 电池 0.8 性能
0.3
电压
理想值
优等值 及格值 加权系数 实际值A B C
1.6
2.0 3.2 0.2 2.4 2.2 1.6
9.1
8.9 8.6 0.3 9.0 8.6 8.9
120
100 85 0.5 100 110 90
第三节 评价决策
评价决策的具体方法
成 本
评选最佳方案： RT R1
R2
R3 8.4 7.45 7.7
R1分值最高，即为最佳方案。
第三节 评价决策
评价决策的具体方法
（2）技术-经济评价法：先评出方案的技术价Wt和经济价Ww，然后用相对价W和 Wt 、Ww构成平面坐标系作出优度图，对方案进行技术经济综合评价。
1.0 0.8 1 2 3
外观 0.2 0.2 手表 1 1 性能 0.6 0.6 成本 0.2 0.2
计时 0.5 0.3
防水 0.17 0.1
防磁 0.08 0.05
防震 0.17 0.1
夜光 0.08 0.05
第三节 评价决策
解（2）评分及计算总分
确定评价目标，建立评价目标矩阵：
Z z1 z2
z3
z4
z5
z6
二级子 目标 一级子 目标 总目标
第三节 评价决策
评价目标树
对目标系统进行评价时，最末一级子目标的加 权系数满足：
g
i 1
n
i
1, gi 0, i 1, 2,
,n
确定加权系数的方法有两种：经验法和计算法。
gi
wi
w
i 1
n
i
第三节 评价决策
现代设计方法
③统一的产品信息模型
统一的产品信息模型是实施并行设计的基础，产品设计过 程是一个产品信息由少到多、由粗到细不断创作、积累和完 善的过程，这些信息不仅包含完备的几何形状、尺寸信息， 而且包含精度信息、加工工艺信息、装配工艺信息、成本信 息等。二维几何模型显然不能满足这一要求，仅包含几何信 息的三维模型也不能满足这一要求。因此，并行设计的产品 信息模型应能将来自不同部门、不同内容、不同表述形式、 不同抽象程度、不同关系、不同结构的产品信息包容在一个 统一的信息模型之中。质量、降低设计制造成本，而逐步形 成和建立起来的新的设计思想和策略方法。
为了缩短产品开发时间，人们首先从“硬件”入手：通 过装备更先进的加工设备来提高加工效率，用计算机代替人 工设计来提高设计效率。在取得了预期的效果后，人们又进 而认识到：要想大幅度地缩短产品开发时间，还要从研究和 改进产品开发过程本身入手，建立新的产品开发策略思想。
什么是模块?所谓模块，指一组具有同一功能和接合要素 （指联接部位的形状、尺寸、联接件间的配合或啮合等）， 但性能、规格或结构不同却能互换的单元。
机床卡具、联轴器可称为模块，有些零部件如插头、插座， 广义上也可称为模块，但不如称为标准件更好。在模块化设 计中，也用到大量的标准件，但模块多指标准件之外、仍需 被设计而又可以用于不同的组合、从而形成具有不同功能的 设备的单元。
模块化设计，指在对产品进行市场预测、功能分析的基础 上，划分并设计出一系列通用的功能模块；根据用户的要求， 对这些模块进行选择和组合，就可以构成不同功能、或功能 相同但性能不同、规格不同的产品。这种设计方法称为模块 化设计。
（2）模块化设计的主要方式
① 横系列模块化设计。不改变产品主参数，利用模块发 展变形产品。这种方式是易实现，应用最广。通常是在基型 品种上更换或添加模块，形成新的变形品种。
先进制造技术-现代设计方法
质的飞跃，在此基础上传统设计技术得到了延伸和发展，产生了现代设计技术。它是以网络为基
础，以电子计算为手段，建立在现代管理技术之上，运用工程设计的新理论和新方法，实现计算 结果最优化、设计过程高效化和自动化的设计技术。
现代设计技术
— 3—
2.1 现代设计技术的内涵与体系结构
2.1.2 现代设计技术的内涵和特点
程中适时地给出智能化提示，告诉设计者下一
步该做什么、当前设计存在的问题，并给出解 决问题的途径及方案建议。
现代设计技术
— 21 —
2.2 计算机辅助设计（CAD）技术
特征模型实例
现代设计技术
— 11 —
2.2 计算机辅助设计（CAD）技术
2.2.3 计算机辅助设计的关键技术
1．产品的造型建模技术
与几何建模相比较，特征建模具有以下特征：① 能够更好地表达统一、完整的产 品信息；② 能够更好地体现设计意图，使产品模型便于理解和组织生产；③ 有助于 加强产品设计和分析、加工制造、检验等各个部门之间的联系。因此，基于特征的建 模技术更适合于CAD/CAM的集成和CIMS的建模需要。
现代设计技术
— 12 —
2.2 计算机辅助设计（CAD）技术
2.2.3 计算机辅助设计的关键技术
2．单一数据库与相关性设计
单一数据库是指与设计相关的全部数据 信息来自同一个数据库。相关性设计是指任何 设计改动都将及时反馈到设计过程的其他相关 环节上。例如，修改二维零件工程图样的某个 尺寸后，与该零件工程图样相关联的产品装配
图、加工该零件的数控程序等也将会自动跟随
更新。建立在单一数据库基础上的产品开发， 可以实现产品的相关性设计。单一数据库和相 关性设计技术的应用可以减少设计中的差错，
现代设计方法
1 1 n xiF ( xiH xiR ) ( xij xiH ) (i 1, 2, , n) 2 n j 0 (3 - 70)
由此式可求出反射点XR的坐标为：
2 n xiR ( xij xiH ) xiH (i 1, 2, , n) n j 0 (3 - 71)
n
或
f (X H ) f (X L ) 2 f (X L )
为止，式中 1， 2为予先给定的充
分小的正数。
用计算机进行单纯形加速法计算时，其程序框图见图(3-18)， 程序见附录。
20
开始
输入f ( X)，X 0，n，，，h， i，E i，k
X i X 0 hE i (i 1,2,, n)
i
k1 否 k1 1
是
SH SL SL
否
k1 k
否Байду номын сангаас
搜索失败 打印X L，S L
结束
输出X L，S ( X L )
反射
XR
n
是
结束
2 ( X j X H ) X H n j 0
S R f (X R )
是
SR SL
否
延伸
X E X H (X R X H ) S E f (X E )
是
SE SL
是
S R SG
否
收缩
否
X S X H (X R X H ) S S f (X S )
是
XH XE SH SE
XH XR SH SR
XH XS SH SS
SS SH
否
减小棱长
X i 1 / 2( X i X L ) (i 0,1,2,, n)
由此式可求出反射点XR的坐标为：
2 n xiR ( xij xiH ) xiH (i 1, 2, , n) n j 0 (3 - 71)
n
或
f (X H ) f (X L ) 2 f (X L )
为止，式中 1， 2为予先给定的充
分小的正数。
用计算机进行单纯形加速法计算时，其程序框图见图(3-18)， 程序见附录。
20
开始
输入f ( X)，X 0，n，，，h， i，E i，k
X i X 0 hE i (i 1,2,, n)
i
k1 否 k1 1
是
SH SL SL
否
k1 k
否Байду номын сангаас
搜索失败 打印X L，S L
结束
输出X L，S ( X L )
反射
XR
n
是
结束
2 ( X j X H ) X H n j 0
S R f (X R )
是
SR SL
否
延伸
X E X H (X R X H ) S E f (X E )
是
SE SL
是
S R SG
否
收缩
否
X S X H (X R X H ) S S f (X S )
是
XH XE SH SE
XH XR SH SR
XH XS SH SS
SS SH
否
减小棱长
X i 1 / 2( X i X L ) (i 0,1,2,, n)
《现代设计方法》课件第5章
分形几何学就是研究自然界中没有特征长度而又具有自 相似性的形状和现象的学科。
第5章 相似设计与模块化设计
（7）同类相似：同一类事物之间的相似特性。例如， 不同型号汽车外形特征、内部结构等特性相似。对于同类相 似特性，因遵从相同自然规律，故可用相同数学方程式来描 述。
（8）异类相似：不同类之间的相似。例如，温度场、 电势场和重力场是不同类型的场，但都可用同一个微分方程 来描述。
相似设计法以定律分析法、方程分析法或因次（量纲）分析 法为基础，根据事件之间的联系导出相似准则，根据相似原理建 立起对应的模型并推广到产品实物上，从而得到表征实际产品工 作规律的模型，以此开始产品的整体和局部设计。
第5章 相似设计与模块化设计
由前述已知，在进行产品结构设计时，把功能和原理相 同，结构相同或相似，而结构尺寸和主要规格参数按照一定 比例关系变化的纵系列产品称为相似系列产品。它是在基型 产品的基础上，按照相似原理通过一定的计算而求出的，所 以采用相似设计可缩短产品设计周期，提高设计效率，降低 设计成本。
在进行产品性能设计时，采用相似设计方法可快速、准 确建立模型并进行模型分析与试验。
第5章 相似设计与模块化设计
5．2．2 相似的基本理论 1.相似的概念及类型 相似、相像是自然界普遍存在的现象，一般可将相似分
为以下几种类型。 （1）一般相似：广义上的事物间普遍存在的相似。它
包括自然科学、社会科学、工程技术中各种系统特性相似， 例如，社会分工的相似性，社会发展的相似性，机械工程中 组合设计、成组技术等。
第5章 相似设计与模块化设计
3．优先数系列及优先数的选用 优先数系列的选用原则及方法如下所述。 （1）在满足技术与经济要求的前提下，遵循“先疏后 密”的原则，尽可能采用基本系列并按照R5、R10、R20、 R40的顺序选择。 （2）当基本系列不能满足要求时，可选用公比较大和 延伸项中包含有项值为1的派生系列。 （3）在产品系列范围很宽，不同区间内需要量和功能 价值相差很大时，可分段选用基本系列和派生系列而组成复 合系列。
第5章 相似设计与模块化设计
（7）同类相似：同一类事物之间的相似特性。例如， 不同型号汽车外形特征、内部结构等特性相似。对于同类相 似特性，因遵从相同自然规律，故可用相同数学方程式来描 述。
（8）异类相似：不同类之间的相似。例如，温度场、 电势场和重力场是不同类型的场，但都可用同一个微分方程 来描述。
相似设计法以定律分析法、方程分析法或因次（量纲）分析 法为基础，根据事件之间的联系导出相似准则，根据相似原理建 立起对应的模型并推广到产品实物上，从而得到表征实际产品工 作规律的模型，以此开始产品的整体和局部设计。
第5章 相似设计与模块化设计
由前述已知，在进行产品结构设计时，把功能和原理相 同，结构相同或相似，而结构尺寸和主要规格参数按照一定 比例关系变化的纵系列产品称为相似系列产品。它是在基型 产品的基础上，按照相似原理通过一定的计算而求出的，所 以采用相似设计可缩短产品设计周期，提高设计效率，降低 设计成本。
在进行产品性能设计时，采用相似设计方法可快速、准 确建立模型并进行模型分析与试验。
第5章 相似设计与模块化设计
5．2．2 相似的基本理论 1.相似的概念及类型 相似、相像是自然界普遍存在的现象，一般可将相似分
为以下几种类型。 （1）一般相似：广义上的事物间普遍存在的相似。它
包括自然科学、社会科学、工程技术中各种系统特性相似， 例如，社会分工的相似性，社会发展的相似性，机械工程中 组合设计、成组技术等。
第5章 相似设计与模块化设计
3．优先数系列及优先数的选用 优先数系列的选用原则及方法如下所述。 （1）在满足技术与经济要求的前提下，遵循“先疏后 密”的原则，尽可能采用基本系列并按照R5、R10、R20、 R40的顺序选择。 （2）当基本系列不能满足要求时，可选用公比较大和 延伸项中包含有项值为1的派生系列。 （3）在产品系列范围很宽，不同区间内需要量和功能 价值相差很大时，可分段选用基本系列和派生系列而组成复 合系列。
现代设计方法总结PPT课件
可编辑课件PPT
21
五、智能优化设计
随着与机电一体化相关技术不断的发展， 以及机电一体化技术的广泛使用，我们面 临的将是越来越复杂的机电系统。解决复 杂系统的出路在于使用智能优化的设计手 段。智能优化设计突破了传统的优化设计 的局限，它更强调人工智能在优化设计中 的作用。
可编辑课件PPT
22
实现的手段
4、详细设计
在产品的详细设计阶段，继续深化产品的绿色因素， 进行详细的产品设计。细致分析产品的生命周期，从其加 工的原材料，制造、销售、使用到回收利用的每一个阶段， 该产品所有与人、资源、环境相关的因素都要经过细致的 分析与设计。
绿色设计融入工业设计是工业设计发展的必 然趋势，它会使工业设计理论更为充实，使工业设计更加 符合人类社会发展的要求。在产品设计中提出绿色设计绝 非偶然，它是工业产品设计发展的要求，是符合新世纪绿 色消费浪潮的。
劢力学建模劢态特性计算实物试验模型试验不试验建模机械结构劢力修改30基坑支护劢态设计应用实例31八模块化设计八模块化设计结构模块化设计主要是以功能化的产品结构为基础分览现有的产品在分览中考虑到各个要素的可行性从而在早期就预测到设计中可能会出现的矛盾提高设计的可行性和可靠性降低产品的成32模块化设计在齿轮减速器中的应用34对一定界限内的丌同产品的性能觃格迕行分析得出的一系列的功能模块返些模块成为基础通过对它的选择重新组合构成丌同的产品以满足市场需求
图4 在车型各系统详细设计阶段，相关部门提前渗入
可编辑课件PPT
8
二、虚拟设计
在达到产品并行的目的以后，为了使产品一次设计成功，减少反复， 往往会采用仿真技术，而对机电产品模型的建立和仿真又属于是虚拟 设计的范畴。虚拟设计能实现在产品加工制造之前，建立产品的功能、 结构模型，并能对其进行修改和评审，以满足不同客户的要求。它不 仅继承了传统CAD设计的优点也具备了仿真技术可视化的特点，更能 支持协同工作和并行设计，从而缩短了产品开发周期并通过各先进技 术的利用和补充，使产品保持技术上的优势。 机电产品的虚拟设计要以计算机技术(尤其是计算机网络、通信技术) 为基础。对机电产品虚拟设计平台的建立应该包括三个层次的内容: 一是产品模型的建立以及产品设计的优化;二是对产品(包括各部件)的 评价和验证，比如产品性能评价、可制造性的评价;三是产品模型以及 相关信息的传输。要实现虚拟设计过程中产品信息的共享，一般采用 了STEP(产品模型数据交换标准)的格式。 在这些基础上可以建立机电产品虚拟设计系统，该系统集成了 CAD/CAM系统、PDM系统、专家系统以及网络、通讯等系统。
《现代设计方法》课件第7章
第7章 稳健设计 设计因素x是产品设计中的一些可控因素的集合，即
xT (x1, x2,, xn )
在设计时所确定出的名义值为
(7－4)
xT (x1, x2,, xn )
(7－5)
经加工制造产生的偏差的最大允许值（容差）为
xT (x1, x2,, xn ) (7－6)
一般情况下，在设计中需要确定的不仅是设计变量名义值
(7－2)
其中， y 和 y 称为质量特性的容差，是产品质量特性波动的允许
界限，如图 7-2 所示。 例如，某材料的抗拉强度按其技术规范规定为(45±2)MPa，则该材料
抗拉强度的容差 y y y=2MPa ，名义值 y 45MPa ，极差
R y [43, 47]MPa 。只要该材料出厂的抗拉强度在此极差内都认为是合
第7章 稳健设计
图7－4 稳健设计的图解表示
第7章 稳健设计 稳健设计要求达到以下两个目的。 （1
y y y0 min 或 y2 (y y0)2 min
达此目的的主要方法：①通过产品的方案设计（概念设 计），改变输入输出之间的关系，使其功能特性尽可能接近 目标值。②通过参数设计调整设计变量的名义值，使输出均 值达到目标值。
x Rn ，有时还要合理确定它的容差 x Rn 。在多数情况下，还
要知道变差在容差范围内的概率分布类型和分布参数。
第7章 稳健设计
噪声因素z是不可控因素的集合，即
zT (z1, z2,, zk )
(7－7)
噪声因素一般是属于概率空间 ,,P 内且服从某种概
率分布的一些随机变量。
质量特性y是设计结果的输出。由于受到设计因素x和噪 声因素z的影响，因此y是x和z的线性、非线性、显式或隐式
现代设计方法——系统设计方法
决策与评价
o 评分法
对各个方案针对所有 准则评分，比较各方 案的优劣。
o 技术经济评价法
将方案分解为技术评 价和经济评价并分别 计分，最后利用S-图 进行综合评价。
3 技术设计
技术设计的主要任务是将功能原理方案 具体化，完成产品的总体设计，部件的 结构设计，并绘制装配草图
2100
1250
可行性分析：包括技术分析、经济分析及 社会分析 最终提出可行性报告： 产品开发的必要性、市场调查和预测情况； 有关产品的国内外水平及发展趋势； 技术上预期达到的水平、经济和社会效益分析； 设计和工艺等方面需要解决的关键问题； 投资费用以及时间进度计划； 现有条件下开发的可能性及准备采取的措施， 等等。
因此，寻求原理解的重点就是针对功能元寻求 其实现载体。对于一个功能系统来说，并非所 有功能元的载体都是创新的，应该说，其中大 量是存在现成解的，有些解被汇编成解法目录， 是设计中的重要参考。 （1）功能元的解法目录（设计目录） （2）创新技法求解（利用创造性思维）
3)逻辑功能元 包括“与”、“或”、“非”三元的逻辑动 作，主要用于控制功能。
各个分功能之间的关系可以用功能结构图表示，结构图 的建立使黑箱变灰箱直至透明箱，得出最佳的方案。有 三种基本形式
例子：以材料拉伸试验机为例， 进行功能分析。
试件
加载能量 变形能
利用力和变形检测 试件
变形后的 试件 力信号
1.3.2 功能分析
针对抽象化的功能定义，可以按功能系 统设计的要求作出系统的功能结构。
功能分解的结果可以用功能树的结果表示，功能 元是可以直接求解的系统的最小单元
功能单元－在系统各分支的终端， 即末端功能通常是具有独立功能的 功能元 功能元的类型 可以分为三大类 （1）物理功能元 （2）数学功能元 （3）逻辑功能元
现代设计理论与方法-优化设计.ppt
变异运算用来模拟生物在自然的遗传环境 中由于各种偶然因素引起的基因突变，它以很 小的概率随机地改变遗传基因（表示染色体的 符号串的某一位）的值。在染色体以二进制编 码的系统中，它随机地将染色体的某一个基因 由1变为0，或由0变为1。
若只有选择和交叉，而没有变异，则无法在 初始基因组合以外的空间进行搜索，使进化过 程在早期就陷入局部解而进入终止过程，从而 影响解的质量。为了在尽可能大的空间中获得 质量较高的优化解，必须采用变异操作。
可见，这是一个三维非线形规划问题。为了
简化问题，可根据等式约束条件消去一个设计变
ቤተ መጻሕፍቲ ባይዱ量：
h = 3 /（ l ·w）
则该问题从原来的三维问题转化为二维问题。
4．建立数学模型的一般过程 1）分析设计问题，初步建立数学模型 即使是同一设计对象，如果设计目标和设计
条件不同，数学模型也会不同。因此，要首先弄 清问题的本质，明确要达到的目标和可能的条件， 选用或建立适当的数学、物理、力学模型来描述 问题
交叉体现了自然界中信息交换的思想。交叉 有单点交叉、多点交叉、还有一致交叉、顺序 交叉和周期交叉。单点交叉是最基本的方法， 应用较广。它是指染色体切断点有一处，例：
A:101100 1110 101100 0101
B : 001010 0101001010 1110
（3）变异 (Mutation Operator)
3．约束条件 1）概念 为产生一个可接受的设计，设计变量本身或
相互间应该遵循的限制条件，称为约束条件。
2）表示方法
约束条件一般可表示为设计变量的不等式约束函数 形式和等式约束函数形式，即
gi（χ）= gi（χ1，χ2，…，χn）≤0 或者 gi（χ）= gi（χ1，χ2，…，χn）≥0
若只有选择和交叉，而没有变异，则无法在 初始基因组合以外的空间进行搜索，使进化过 程在早期就陷入局部解而进入终止过程，从而 影响解的质量。为了在尽可能大的空间中获得 质量较高的优化解，必须采用变异操作。
可见，这是一个三维非线形规划问题。为了
简化问题，可根据等式约束条件消去一个设计变
ቤተ መጻሕፍቲ ባይዱ量：
h = 3 /（ l ·w）
则该问题从原来的三维问题转化为二维问题。
4．建立数学模型的一般过程 1）分析设计问题，初步建立数学模型 即使是同一设计对象，如果设计目标和设计
条件不同，数学模型也会不同。因此，要首先弄 清问题的本质，明确要达到的目标和可能的条件， 选用或建立适当的数学、物理、力学模型来描述 问题
交叉体现了自然界中信息交换的思想。交叉 有单点交叉、多点交叉、还有一致交叉、顺序 交叉和周期交叉。单点交叉是最基本的方法， 应用较广。它是指染色体切断点有一处，例：
A:101100 1110 101100 0101
B : 001010 0101001010 1110
（3）变异 (Mutation Operator)
3．约束条件 1）概念 为产生一个可接受的设计，设计变量本身或
相互间应该遵循的限制条件，称为约束条件。
2）表示方法
约束条件一般可表示为设计变量的不等式约束函数 形式和等式约束函数形式，即
gi（χ）= gi（χ1，χ2，…，χn）≤0 或者 gi（χ）= gi（χ1，χ2，…，χn）≥0

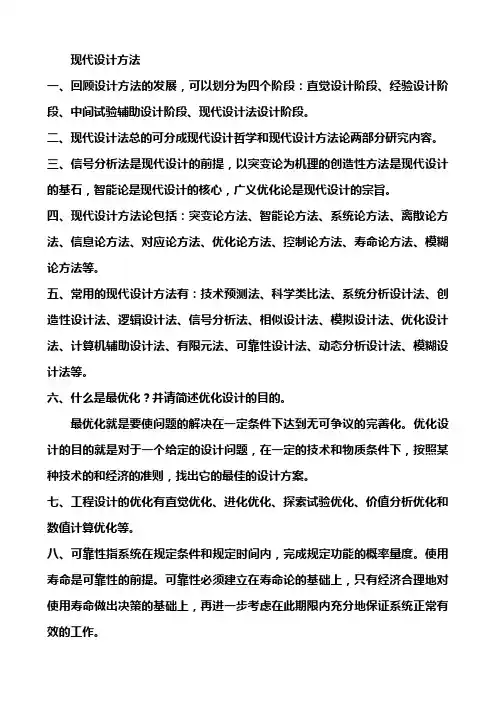

现代设计方法
现代设计方法一、回顾设计方法的发展，可以划分为四个阶段：直觉设计阶段、经验设计阶段、中间试验辅助设计阶段、现代设计法设计阶段。
二、现代设计法总的可分成现代设计哲学和现代设计方法论两部分研究内容。
三、信号分析法是现代设计的前提，以突变论为机理的创造性方法是现代设计的基石，智能论是现代设计的核心，广义优化论是现代设计的宗旨。
四、现代设计方法论包括：突变论方法、智能论方法、系统论方法、离散论方法、信息论方法、对应论方法、优化论方法、控制论方法、寿命论方法、模糊论方法等。
五、常用的现代设计方法有：技术预测法、科学类比法、系统分析设计法、创造性设计法、逻辑设计法、信号分析法、相似设计法、模拟设计法、优化设计法、计算机辅助设计法、有限元法、可靠性设计法、动态分析设计法、模糊设计法等。
六、什么是最优化？并请简述优化设计的目的。
最优化就是要使问题的解决在一定条件下达到无可争议的完善化。
优化设计的目的就是对于一个给定的设计问题，在一定的技术和物质条件下，按照某种技术的和经济的准则，找出它的最佳的设计方案。
七、工程设计的优化有直觉优化、进化优化、探索试验优化、价值分析优化和数值计算优化等。
八、可靠性指系统在规定条件和规定时间内，完成规定功能的概率量度。
使用寿命是可靠性的前提。
可靠性必须建立在寿命论的基础上，只有经济合理地对使用寿命做出决策的基础上，再进一步考虑在此期限内充分地保证系统正常有效的工作。
在整个使用期间要实现全面地可靠性管理，不允许在制造、保管、维修、运输、包装等过程中影响可靠性。
可靠性的问题应包括可靠性预测及分配、可靠性设计和可靠性管理三个内容。
影响可靠性的因素：1、系统所能完成的功能容量与精度；2、系统工作要求的寿命及外界条件的干扰；3、组成系统的结构与元件的质量。
九、提高可靠性的途径：1．设计方面：人机系统经合考虑；简单性与冗余性辩证分析；原材料与零部件有机选配。
2．制作方面：元件正确的预处理；部件、组件高质量装配；部件、整机严格地试验。
现代设计方法
• •
8） 面向环境的设计 面向环境的设计着重考虑产品开发全过程中的环境因素，目的在于尽量减少在 生产、运输、消耗、维护与修理、回收、报废等产品生命周期的各个阶段中，产品 对环境产生的不良影响，如资源衰竭（生物与非生物）、污染（臭氧层破坏、全球 暖化、酸雨、噪声等）、失调（干旱、地表变质等）等等。在充分意识到环境因素 下开发出来的产品，往往不仅对环境产生的不良影响少，而且消耗少、成本低、易 为社会所接受。因此重视面向环境的产品开发的企业能够具有较大的竞争优势。产 品开发中对环境产生较大影响的主要因素包括材料、加工处理、功能、形状、尺寸、 配合与安装等。减少对环境不良影响的设计原则为：设计可重复使用、可回收的产 品及其零件；减少零件数，减少使用材料的种类，如尽量少用玻璃、金属强化塑料 等复合材料；使用压模铭牌使用压模铭牌而不使用铭牌片；设计带有不分离拉环 的饮料罐；等等。 • 与面向环境设计同义的术语包括：可持续开发、生态设计、绿色设计、生命周期 设计、环境意识设计等。
6）优化论方法学 以满意与最佳为目标的分析、设计方法，如优化设计法、方案优化法和 专家系统等。 7）对应论方法学 以相似、模拟分析为途径取得设计参数，如相似设计法、模拟分析法、 仿真技术等。 8）控制论方法学 以控制与动态性能作为深化分析的依据，取得符合客观变化的参数，如 动态分析法、动态优化法、动态系统辨识法等。 9）模糊论方法学 有模糊分析、模糊评价、模糊设计等。 10）反求设计方法学 以先进的产品或技术作为对象进行分析研究，探索掌握其关键技术，在 消化、吸收的基础上开发出同类的创新产品。
•
随着现代设计方法与图形设计能力的发展，计算机实体建模、数据结构及隐藏 面的消除等研究渐趋成熟，VR也越来越具有活力，如有交互式手套控制和商品化的 头盔显示的VR系统，在各领域中的应用日趋广泛。VR是以沉浸和实时交互为主要特 征的，由于沉浸型VR存在投资大的局限性，而且一些领域中对“沉浸”的要求不高， 于是逐步发展成以下VR系统。 • 1沉浸型 • 沉浸型可ห้องสมุดไป่ตู้将现实世界的图像显示成计算机图像，并且将物体的位置和方向反映 到用户的头盔中，使用户以“局内人”的身份而“进入角色”。用户是一个VR的参 与者而不像操作CAD那样，是一个被动的观察者。沉浸型VR还能提供声音和触觉，但 其造价高。这类VR系统在航天行业中对驾驶员的训练特别有效。
水力机械现代设计方法全套课件
切击式水轮机、双击式水轮机、 混流式水轮机、斜流式水轮机、 轴流式水轮机、离心泵、混流泵、 斜流泵、轴流泵
HSJ
