国网配电现场勘察记录样票及填写说明现场勘察记录

现场勘查记录单现场填写一式几份
公司所属各单位：
为进一步保证现场施工作业安全，严格执行《国家电网公司电力安全工作规程》规定，规范现场勘察制度。

公司决定，有关作业施工项目在进行施工作业前应严格执行现场勘察制度，并认真做好记录，具体规定要求如下：
1、按规定必须编制《作业安全组织技术措施》的作业项目，必须执行现场勘察制度，认真填写现场勘察记录。

2、按《国家电网公司电力安全工作规程》规定，在电力线路(电缆)、电力设备上进行施工作业或工作票签发人和工作负责人认为有必要现场勘察的检修作业，施工、检修单位均应根据工作任务组织现场勘察，并认真填写现场勘察记录。

3、现场勘察应查看现场施工（检修)作业需要停电的范围、保留的带G电部位和作业现场的条件、环境及其他危险点等。

4、根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制《作业安全组织技术措施》，经本单位主管生产领导（总工程师）批准后执行，《作业安全组织技术措施》中应指定现场勘察人员(必须是工作票签发人和工作负责人共同组织)，并记录现场勘察结果。

配电现场勘察记录填写说明-CAL-FENGHAI.-(YICAI)-Company One1配电现场勘察记录填写说明现场勘察记录的结果是工作票签发人、工作负责人及相关各方，作为填写、签发工作票等的依据。

是编制组织措施、技术措施、安全措施的重要依据。

为进一步规范配电现场勘察记录的填写，现将有关填写要求明确如下：1、勘察单位：填写施工负责人所在的单位，如：内江星原电力集团有限公司XX分公司或国网XX县供电公司2、部门（或班组）：XX施工队或XX供电所。

3、编号：20XX001 号、20XX002 号等， 20XX 为年号4、勘察负责人：施工（检修）单位工作负责人或工作票签发人（必须安全监察部考试发文确认），要求手工签名。

5、勘察人员：设备运维管理单位（用户单位）和检修（施工）单位相关人员，如××供电所人员和陈××张××、李××，要求手工签名。

6、勘察的线路名称或设备双重名称（多回应注明双重称号及方位）：（1）运用中的线路或设备名称，应按照电压等级+线路名称+设备名称的顺序填写。

（2）同杆塔架设的多回线路一回或几回停电线路都应填写双重称号，并应注明该线路在杆塔上的位置，如左线、右线、上线、下线（面向线路杆号增加的方向）；（3）分段运行的配电线路可按该分段的名称或××开关至××开关的方式填写。

7、工作任务（工作地点（地段）和工作内容）：（1）工作地点（地段）：填写运用中的电气设备的名称及位置编号，如：10KV XX线#20 -#28杆（2）工作内容：实际作业内容，如：更换导线，金具，铁附件或拆除旧导线、设备等。

此项作为填写配电一票第3项的依据。

8、工作中需要停电的范围（1）工作的线路设备停电范围：1）全线停电（主线和支线都停电），应写明××千伏××线全线停电；2）主线部分停电，应写明停电范围的起止杆塔号和开关。

样票1配电倒闸操作票单位、编号单位：使用二级单位+三级单位。

编号：操作票编号不得有重号、错号，按规定顺序依次使用。

编号由班组+年份（两位）＋月份（两位）＋流水号（三位）共7位组成。

操作项目下列项目应填入操作票：a.拉开（合上）断路器和隔离开关（跌落熔断器）b.检查断路器和隔离开关（跌落熔断器）的实际位置c.拉开或取下控制回路的空气开关或熔断器。

d.在指定的位置验明确无电压。

e.装拆接地线的确切位置和编号。

f.核对XX线路（XX环网柜、XX电缆分接箱）双重编号、XX杆号位置、XX变压器台区号。

g.XX分支箱、XX环网柜防误装置切换至工作、试验、检修位置；操作前检查XX分支箱、XX环网柜气压指示在合格围。

注意事项:1、填写操作票，断路器、隔离开关的拉合操作和检查位置应分项填写；验电和装设接地线的操作应分项填写。

2、单级刀闸（或跌落熔断器）操作顺序：停电拉闸先拉开中相，后拉开两边相（刮风时应先拉下风侧，后拉上风侧），送电合闸操作顺序与此相反。

3、关键操作工序应参照《国网省电力公司典型操作票管理规定（2014年修订版）》中要求，在对应操作项前进行重点标注，标注符号统一为“▲”。

样票2配电第一种工作票单位： 国网供电公司县供电分公司/星电集团配网工程分公司 编号： 班组十17(年)01(月)十001(流水号)十（2）(任务单数) 1．工作负责人（监护人）具备资格人员 班组：班所或施工单位2．工作班人员（不包括工作负责人）：分组工作可只填小组负责人名及等几人 共 X 人。

4．计划工作时间：（按调度批准时间为准，检卡一同带入工作现场）自 XXXX 年 XX 月 XX 日XX 时 XX 分至 XXXX 年 XX 月 XX 日 XX 时 XX 分5．安全措施（应改为检修状态的线路、设备名称，应断开的断路器（开关）、隔离开关（刀闸）、熔断器，应合上的接地刀闸，应装设的接地线、绝缘隔板、遮栏（围栏）和标志牌等，装设的5.5．保留或邻近的带电线路、设备：（此处不许留空白，填写工作地段各端地线附近围以的带电线路及设备）带电线路、设备在停电区域图上不要起止杆号，但要说明邻近带电线路名称、杆号、特殊情况还需标出与带电线路的实际距离（以便做安措）5.6．其他安全措施和注意事项：1、设道路标示牌、封路等；2、根据现场实际情况应注意的事项，如山上防蛇等；3、保留或邻近的带电设备距离和相关措施；工作票签发人签名必须是具备资格的人员，XXXX 年XX月XX日XX时XX分工作负责人签名必须是具备资格的人员 XXXX 年XX月XX日XX时XX分(晚于签票)5.7．其他安全措施和注意事项补充（由工作负责人或工作许可人填写）：(由工作负责人填写)此项不要填无，因为在工作中可能有补充措施。

线路施工、检修作业现场勘察记录
勘察单位：国网文水县供电公司、山西电通电力安装有限责任公司编号：
勘察负责人勘察人员：
勘察的线路名称或设备的设备名称（多回应注明双重称号）：
吕梁文水10kV城关Ⅰ、Ⅱ回线新建改建工程、吕梁文水10kV铁厂线改建工程
工作任务（工作地点或地段以及工作内容）：解开35kV阳白东线（481-383/333）原白桑支线T接线夹
现场勘察内容
1、需要停电的范围：
2、保留的带电部位：
3、作业现场的条件、环境及其他危险点：
4、应采取的安全措施：
5、附图与说明：
被跨越章多
10kV支线
被跨越龙泉10kV工业支线
被跨越乡村
公路
记录人：
勘察时间：年月日时分至月日时分。

配电现场勘察记录填写说明现场勘察记录的结果是工作票签发人、工作负责人及相关各方，作为填写、签发工作票等的依据。

是编制组织措施、技术措施、安全措施的重要依据。

为进一步规范配电现场勘察记录的填写，现将有关填写要求明确如下：1、勘察单位：填写施工负责人所在的单位，如：内江星原电力集团有限公司XX分公司或国网XX县供电公司2、部门（或班组）：XX施工队或XX供电所。

3、编号：20XX001 号、20XX002 号等，20XX 为年号4、勘察负责人：施工（检修）单位工作负责人或工作票签发人（必须安全监察部考试发文确认），要求手工签名。

5、勘察人员：设备运维管理单位（用户单位）和检修（施工）单位相关人员，如××供电所人员和陈××张××、李××，要求手工签名。

6、勘察的线路名称或设备双重名称（多回应注明双重称号及方位）：（1）运用中的线路或设备名称，应按照电压等级+线路名称+设备名称的顺序填写。

（2）同杆塔架设的多回线路一回或几回停电线路都应填写双重称号，并应注明该线路在杆塔上的位置，如左线、右线、上线、下线（面向线路杆号增加的方向）；（3）分段运行的配电线路可按该分段的名称或××开关至××开关的方式填写。

7、工作任务（工作地点（地段）和工作内容）：（1）工作地点（地段）：填写运用中的电气设备的名称及位置编号，如：10KV XX线#20 -#28杆（2）工作内容：实际作业内容，如：更换导线，金具，铁附件或拆除旧导线、设备等。

此项作为填写配电一票第3项的依据。

8、工作中需要停电的范围（1）工作的线路设备停电范围：1）全线停电（主线和支线都停电），应写明××千伏××线全线停电；2）主线部分停电，应写明停电范围的起止杆塔号和开关。

10kV配电线路中间如有柱上开关（或环网柜、分支箱等），且停电线路为主干线的某一部分，应填明××千伏××线××开关前段或××千伏××线××开关后段；3）主线不停电，支线停电，应写明支线名称和支线的起止杆号。

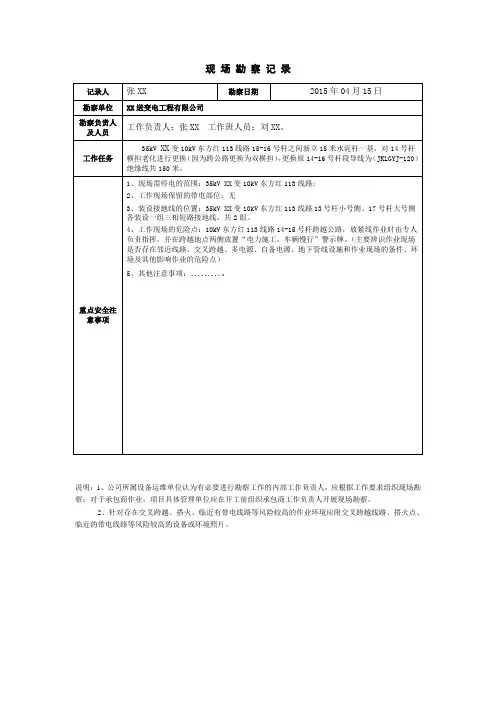

现场勘察记录
记录人张XX勘察日期2015年04月15日勘察单位XX送变电工程有限公司
勘察负责人
及人员
工作负责人：张XX 工作班人员：刘XX、
工作任务
35kV XX变10kV东方红113线路15-16号杆之间新立15米水泥杆一基，对14号杆横担老化进行更换（因为跨公路更换为双横担），更换原14-16号杆段导线为（JKLGYJ-120）绝缘线共150米。

重点安全注意事项1、现场需停电的范围：35kV XX变10kV东方红113线路；
2、工作现场保留的带电部位：无
3、装设接地线的位置：35kV XX变10kV东方红113线路13号杆小号侧、17号杆大号侧各装设一组三相短路接地线，共2组。

4、工作现场的危险点：10kV东方红113线路14-15号杆跨越公路，放紧线作业时由专人负责指挥，并在跨越地点两侧放置“电力施工，车辆慢行”警示牌。

（主要辨识作业现场是否存在邻近线路、交叉跨越、多电源、自备电源、地下管线设施和作业现场的条件、环境及其他影响作业的危险点）
5、其他注意事项：………。

说明：1、公司所属设备运维单位认为有必要进行勘察工作的内部工作负责人，应根据工作要求组织现场勘察；对于承包商作业，项目具体管理单位应在开工前组织承包商工作负责人开展现场勘察。

2、针对存在交叉跨越、搭火、临近有带电线路等风险较高的作业环境应附交叉跨越线路、搭火点、临近的带电线路等风险较高的设备或环境照片。

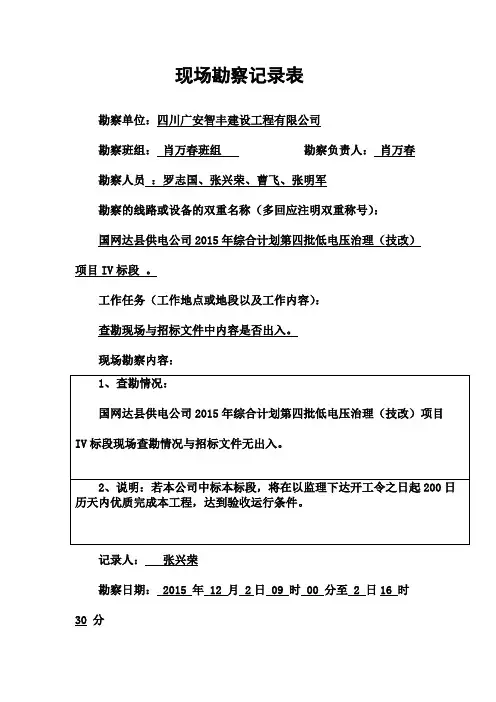

勘察单位：四川广安智丰建设工程有限公司勘察班组：肖万春班组勘察负责人：肖万春勘察人员：罗志国、张兴荣、曹飞、张明军勘察的线路或设备的双重名称（多回应注明双重称号）：国网达县供电公司2015年综合计划第四批低电压治理（技改）项目IV标段。

工作任务（工作地点或地段以及工作内容）：查勘现场与招标文件中内容是否出入。

现场勘察内容：记录人：张兴荣勘察日期： 2015 年 12 月 2日 09 时 00 分至 2 日16 时30 分勘察单位：四川广安智丰建设工程有限公司勘察班组：肖万春班组勘察负责人：肖万春勘察人员：罗志国、张兴荣、曹飞、张明军勘察的线路或设备的双重名称（多回应注明双重称号）：国网达县供电公司2015年综合计划第四批低电压治理（技改）项目Ⅴ标段。

工作任务（工作地点或地段以及工作内容）：查勘现场与招标文件中内容是否出入。

现场勘察内容：记录人：张兴荣勘察日期： 2015 年 12 月 2日 09 时 00 分至 2 日16 时30 分勘察单位：四川广安智丰建设工程有限公司勘察班组：肖万春班组勘察负责人：肖万春勘察人员：罗志国、张兴荣、曹飞、张明军勘察的线路或设备的双重名称（多回应注明双重称号）：国网达县供电公司2015年综合计划第四批低电压治理（技改）项目VI标段。

工作任务（工作地点或地段以及工作内容）：查勘现场与招标文件中内容是否出入。

现场勘察内容：记录人：张兴荣勘察日期： 2015 年 12 月 2日 09 时 00 分至 2 日16 时30 分勘察单位：四川广安智丰建设工程有限公司勘察班组：肖万春班组勘察负责人：肖万春勘察人员：罗志国、张兴荣、曹飞、张明军勘察的线路或设备的双重名称（多回应注明双重称号）：国网达县供电公司2015年综合计划第四批低电压治理（技改）项目Ⅻ标段。

工作任务（工作地点或地段以及工作内容）：查勘现场与招标文件中内容是否出入。

现场勘察内容：记录人：张兴荣勘察日期： 2015 年 12 月 2日 09 时 00 分至 2 日16 时 30 分。
