道床板施工技术交底一、隔离层、弹性垫层施工1、设计情况底座顶面设置中间隔离层，见“中间隔离层布置图”。
隔离层采用聚丙烯土工布，其技术性能详见“聚丙烯土工布主要技术指标”。
限位凹槽侧面铺设8mm厚弹性垫层，由弹性垫板和泡沫板组成，见“图10.5-2凹槽弹性垫层详图”。
弹性垫板分为A、B型两种，A 型弹性垫板尺寸为880×60×8mm，B型弹性垫板尺寸为600×60×8mm。
弹性垫板技术性能详见“表10.5-2弹性垫板材料技术性能指标”。
中间隔离层布置图聚丙烯土工布主要技术指标项目名称单位标准值引用标准单位面积的质量g/m2≥700厚度mm≥4纵向抗拉强度KN/m40EN10319横向抗拉强度KN/m45EN10319断裂延伸率%60～100EN10319摩擦系数＞0.5与混凝土面凹槽弹性垫层详图弹性垫板材料技术性能指标项目名称单位标准值试验方法绍尔A型硬度度/HA80±5GB531抗拉强度MPa≥12GB528扯断伸长率%≥250撕裂强度N/mm≥30GB529压缩永久变形（24h、100℃）%≤30GB529耐碱性（饱和Ca（OH）2、24h、23℃）体积变化率%≤5GB7759阿克隆磨耗cm3/1.61Km≤0.6GB1690脆性温度℃＜-30GB1682热空气老化（7d、100℃）抗拉强度MPa≥10GB3512扯断伸长率%≥200硬度变化度/HA≤82、隔离层、弹性垫层施工底座板混凝土强度达到设计强度的75%后，方可施工隔离层和弹性垫板。
其施工步骤如下：1）技术员核对底座混凝土结构尺寸、凹槽位置及结构尺寸。
检查并采用高压水清洁底座表面和凹槽底面。
2）技术员核对无误后由质检员报请现场监理工程师对底座尺寸、凹槽位置及尺寸进行验收，合格后开始施工隔离层和弹性垫层，如有修补应通知监理。
3）根据每块底座板的长度采用裁纸刀及3m长铝合金尺裁取4mm 厚的聚丙烯土工布（土工布的宽度为定尺2.8m，与道床板同宽），铺设于底座板顶面，铺设时应平整、无褶皱、无破损，接缝采用对接，不得重叠，四周采用粘胶将土工布粘贴牢固。
一、交底目的为确保整体道床施工过程中的安全，提高施工质量，降低事故发生概率，特进行整体道床安全技术交底。
二、交底内容1. 施工准备（1）施工人员必须熟悉整体道床施工工艺及安全技术要求。
（2）施工前，对施工场地进行清理，确保施工环境安全。
（3）施工人员应佩戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 施工工艺（1）根据设计图纸，按照施工规范进行整体道床施工。
（2）道床施工前，应检查路基质量，确保路基平整、坚实。
（3）施工过程中，严格控制道床厚度、宽度、高程等指标。
（4）铺设道砟时，应确保道砟均匀分布，无空洞。
3. 安全技术要求（1）施工人员必须遵守施工现场安全操作规程，严禁违章作业。
（2）施工过程中，注意高处作业安全，设置安全防护措施。
（3）电焊作业时，注意防触电、防火灾。
（4）机械设备操作人员必须持证上岗，确保设备运行安全。
（5）施工过程中，注意道路交通安全，确保车辆通行安全。
4. 应急预案（1）施工现场发生安全事故时，立即启动应急预案。
（2）事故发生后，迅速组织人员抢救伤员，并及时上报相关部门。
（3）根据事故原因，分析事故原因，制定整改措施，防止类似事故再次发生。
三、交底人员及接受人员1. 交底人员：项目经理、技术负责人、安全员2. 接受人员：全体施工人员、监理人员四、交底时间及地点1. 时间：整体道床施工前2. 地点：施工现场五、交底要求1. 施工人员必须认真学习本交底内容，确保掌握安全施工技术要求。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工现场安全员负责监督施工人员执行安全技术措施，发现问题及时整改。
4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
整体道床安全技术交底模板到此结束，请全体施工人员认真学习，确保施工安全。
城市地铁轨道工程道床安装技术交底
文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
技术交底书交底单位名称：中铁上海工程局
编号：
原因分析：混凝土强度未达到4Mpa，拆模过早；拆除模板时未保护棱角。
导致结果：混凝土表面不平整，存在裂纹，棱角掉角严重。
整改措施：混凝土浇筑后6~7小时后拆除模板；拆模板时严禁碰撞道床边角，轻拿轻放。
9、图片比对
模板底板有缝隙模板安装
模板接缝上下有错
模板接缝严密
模板侧面支撑点
技术负责人交底人
接受交底人
注：1、本表用于施工单位对作业班组的技术交底；
2、本表一式四份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。

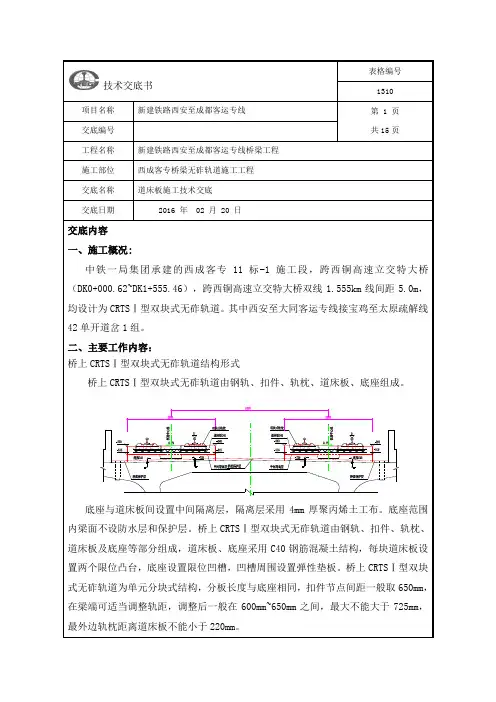

技术交底书表格编号1311

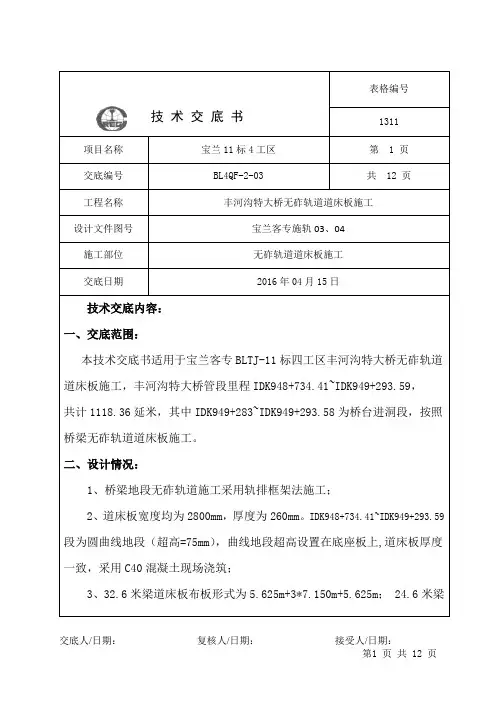

项目名称宝兰11标4工区第 1 页
