nRF24L01的近距离无线数据传输

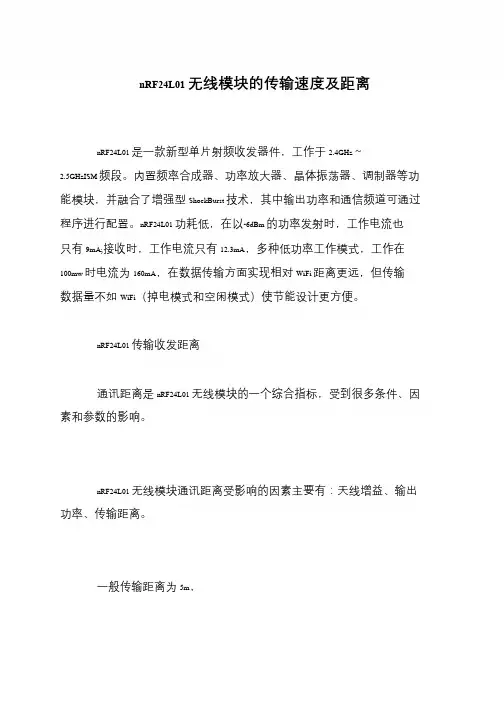

nRF24L01 无线模块的传输速度及距离
nRF24L01 是一款新型单片射频收发器件，工作于2.4GHz～
2.5GHzISM 频段。

内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst 技术，其中输出功率和通信频道可通过程序进行配置。

nRF24L01 功耗低，在以-6dBm 的功率发射时，工作电流也只有9mA;接收时，工作电流只有12.3mA，多种低功率工作模式，工作在100mw 时电流为160mA，在数据传输方面实现相对WiFi 距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

nRF24L01 传输收发距离
通讯距离是nRF24L01 无线模块的一个综合指标，受到很多条件、因素和参数的影响。

nRF24L01 无线模块通讯距离受影响的因素主要有：天线增益、输出功率、传输距离。

一般传输距离为5m，。

NRF24L01 简易教程先来看接口电路，使用的IO 口不是唯一的哦，可随意定义接口，当然是在使用IO 口模拟SPI 且IRQ 中断引脚不使用的使用查询方法判断接收状态的情况下了。

作为初探我们就是用简单的IO 模拟SPI 的方法了，中断使用查询的方式。

那么该教程讲解的接口与单片机的连接如下：首先您需要了解NRF24L01，请参阅“NRF24L01 芯片中文资料”或者“NRF24L01 芯片英文资料”。

我们的教程是以一个简单的小项目为大家展示NRF24L01 的使用方法与乐趣。

我们所写的教程均是以这种方式的呢，让您在学习的时候明白它能做什么，使您学起来不至于枯燥无味。

作为简易的教程，我们只需要知道它是怎么使用的就够了，我们本教程的目的是用NRF24L01 发送数据和接收数据，且接收方会对比发送的数据与接收的数据，若完全相同则控制LED 闪烁一次，并且把接收到的数据通过串口发送到PC 端，通过串口工具查看接收到的数据。

具体的要求如下：1、具备发送和接收的能力。

2、发送32 个字节的数据，接收方接收到正确数据之后给予提示，通过LED 闪烁灯形式。

3、把接收到的数据传送到PC 进行查看。

4、发送端每隔大约1.5 秒发送一次数据，永久循环。

以上是程序的要求，若您想自行设计出硬件接口，您也是可以添加一条呢：使用DIY 方式设计NRF24L01 的接口板，且包含含单片机平台，使用PCB 方式或者万用板方式均可。

如果您想让自己学的很扎实，那么推荐您自行做出接口板子呢。

当然若您的能力不足，那么我们不推荐自行做板呢，因为这样会增加您学习的难度，反而起到了反效果呢。

我们使用的方式是画PCB 的方式呢，若您自己做了接口板子，那么您可以对比下一呢，O(∩_∩)O！我们知道NRF24L01 的供电电压是1.9V~3.6V 不能超过这个范围，低了不工作，高了可能烧毁NRF24L01 芯片。

我们常用的STC89C52 的单片机的供电电压是5V，我们不能直接给24L01 这个模块供电，我们需要使用AMS1117-3.3V 稳压芯片把5V 转成3.3V 的电压为24L01 模块供电。

nrf24l01工作原理
NRF24L01是一种低功耗2.4GHz无线收发模块，工作于
2.4GHz~2.525GHz的ISM频段。

它是由Nordic Semiconductor
公司设计和制造的。

NRF24L01的工作原理如下：
1. 发送与接收：模块既可以作为发送器发送数据，也可以作为接收器接收数据。

发送器和接收器之间通过无线信道进行通信。

2. 通信协议：NRF24L01采用了专有的GFSK调制技术和
2.4GHz无线通信协议。

它支持1Mbps、2Mbps和250kbps的
数据传输速率。

3. 通信距离：NRF24L01的通信距离取决于多个因素，如工作
频率、功率级别、天线设计等。

一般情况下，它可以在室内环境下达到10-30米的通信距离。

4. 工作模式：NRF24L01有两种工作模式：发射模式和接收模式。

在发射模式下，模块将数据发送到接收器。

在接收模式下，模块接收来自发送器的数据。

5. 通信通道和地址：NRF24L01有125个不同的通信通道，可
以在这些通道中选择一个适合的通道进行通信。

另外，可以通过设置6个字节的地址来区别不同的模块。

6. 特点：NRF24L01具有低功耗和快速开启/关闭的特点。

在
不需要通信时，可以将模块设置为睡眠模式以节省能量。

综上所述，NRF24L01是一种通过2.4GHz无线信号进行通信的模块，适用于低功耗的应用场景，如无线传感器网络、遥控器、无线键盘鼠标等。

nRF24L01的工作原理nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于无线通信领域。

它采用射频芯片nRF24L01+，具有高度集成的特点，能够提供可靠的无线通信连接。

本文将详细介绍nRF24L01的工作原理，包括硬件结构和通信协议。

一、硬件结构nRF24L01由射频前端、基带处理器和外设接口组成。

1. 射频前端：射频前端包括射频收发器和天线开关。

射频收发器负责无线信号的调制、解调和放大，天线开关用于切换天线的收发模式。

2. 基带处理器：基带处理器负责控制射频前端的工作状态，包括发送和接收数据。

它还负责处理数据的编码、解码和差错校验。

3. 外设接口：nRF24L01提供了多种外设接口，包括SPI接口、GPIO接口和中断接口。

SPI接口用于与主控芯片进行通信，GPIO接口用于控制外部设备，中断接口用于处理外部中断信号。

二、通信协议nRF24L01采用2.4GHz的ISM频段进行无线通信，支持多种通信协议，如SPI、I2C、UART等。

其中，最常用的是SPI通信协议。

1. SPI通信协议：nRF24L01通过SPI接口与主控芯片进行通信。

SPI通信协议包括四根信号线：SCK（时钟信号）、MISO（主从数据传输）、MOSI（从主数据传输）和CSN（片选信号）。

主控芯片通过SPI接口向nRF24L01发送控制命令和数据，nRF24L01通过SPI接口将接收到的数据传输给主控芯片。

2. 数据传输：nRF24L01支持点对点和广播两种数据传输模式。

在点对点模式下，一个nRF24L01作为发送端，另一个nRF24L01作为接收端。

发送端将数据通过SPI接口发送给接收端，接收端通过SPI接口接收数据并进行处理。

在广播模式下，一个nRF24L01作为发送端，多个nRF24L01作为接收端。

发送端将数据广播给所有接收端，接收端通过SPI接口接收数据并进行处理。

三、工作原理nRF24L01的工作原理可以分为发送和接收两个过程。

基于NRF24L01的无线数据传输系统一、项目简介近年来无线传输技术一直处于活跃发展之中。

传输速度不断加快，传输的可靠性也在不断的提搞。

无线传输技术在生活中许多地方有着广泛用途。

该项目利用一种单片无线射频收发芯片NRF24L01和增强型STC 51单片机构成一个无线数据传输系统。

项目中分析了NRF24L01的功能、特性、工作原理及其寄存器操作等。

同时讨论系统的软硬件设计，在单片机的控制下进行无线数据传输，实现半双工点对点通信。

运行表明，该系统控制方便、工作稳定，能实现可靠的无线传输。

二、项目要求1、每次传输字节数为32。

2、采用中断方式接收数据。

3、完成点对点半双工通信。

4、扩展要求1：增加校验码。

5、扩展要求2：实现多点无线数据传输。

6、扩展要求3：结合TFT和触摸屏做一个良好的GUI。

三、项目方案首先要配置好硬件资源。

为完成项目，需要两套或两套以上实验板(扩展要求2需要两套以上)。

每套板子配套一个射频模块。

在初始化阶段要进行以下几个工作，分别是串口初始化、中断初始化、SPI 初始化、主从机配置、NRF24L01的通信参数设置。

SPI可选择用软件模拟SPI 或者硬件SPI，如果想追求传输速度，应采用硬件SPI。

为了提高数据传输的可靠性，在配置通信参数的时候应该设置自动应答(ACK)并设置一定次数的自动重发。

在两点或多点数据传输时，主机的发送地址和从机的接收地址必须严格一致。

另外，在多点数据传输时，不同的两条传输路线尽量选择不同的射频通道（总共可选125个工作频道）。

收发数据定义32字节为一帧数据。

在帧头或帧尾可以添加校验码或者用户识别码。

接收到数据后，通过串口向上位机发送接收的数据。

结合TFT和触摸屏的用户GUI可自行设计。

四、相关原理知识4.1、射频芯片NRF24L01简介nRF24L01 是一款工作在 2.4~2.5GHz 世界通用ISM 频段的单片无线收发器芯片无线收发器包括:频率发生器增强型SchockBurst、TM 模式控制器、功率放大器、晶体振荡器、调制器解调器。

nRF24L01的工作原理nRF24L01是一款常用的无线通信芯片，广泛应用于物联网、智能家居等领域。

本文将详细介绍nRF24L01的工作原理，包括其引言概述、正文内容以及分割部份的详细阐述。

引言概述：nRF24L01是一款低功耗、高性能的2.4GHz无线收发器，采用射频通信技术，具有较长的通信距离和稳定的信号传输能力。

它可以实现点对点和多节点的无线数据传输，适合于各种物联网应用场景。

下面将从四个方面详细介绍nRF24L01的工作原理。

一、射频通信原理1.1 载波频率和信道选择：nRF24L01工作在2.4GHz频段，可选择不同的信道进行通信，以避免干扰。

1.2 调制方式：nRF24L01采用高斯频移键控（Gaussian Frequency Shift Keying，GFSK）调制方式，通过改变载波频率来传输数字信号。

1.3 发射功率和接收灵敏度：nRF24L01的发射功率和接收灵敏度可以根据实际需求进行调整，以达到最佳的通信效果。

二、工作模式和配置2.1 工作模式：nRF24L01可以工作在发送模式和接收模式，通过配置寄存器可以实现模式的切换。

2.2 寄存器配置：nRF24L01内部有多个寄存器，用于配置通信参数、地址和数据包长度等信息。

2.3 数据包结构：nRF24L01的数据包包含了信道、地址、数据和校验等部份，通过配置寄存器可以自定义数据包结构。

三、数据传输和错误处理3.1 数据发送：nRF24L01通过发送数据包的方式进行数据传输，可以实现点对点和广播传输。

3.2 数据接收：nRF24L01在接收模式下，可以接收其他节点发送的数据包，并通过中断或者轮询方式进行数据接收。

3.3 错误处理：nRF24L01具有丰富的错误处理机制，如自动重传、自动应答和校验等，可以提高数据传输的可靠性和稳定性。

四、电源管理和低功耗设计4.1 电源管理：nRF24L01采用多种电源管理技术，如功率放大器的自动控制和低功耗模式的设置，以提高电池寿命。

nRF24L01的工作原理nRF24L01是一款低功耗、高性能的2.4GHz无线收发模块，广泛应用于无线通信领域。

它采用射频（RF）技术，能够在2.4GHz频段进行无线数据传输。

本文将详细介绍nRF24L01的工作原理。

1. 无线通信原理：无线通信是通过无线电波在空间中传播信息的一种通信方式。

nRF24L01利用射频信号进行无线通信，通过调制和解调技术实现数据的传输和接收。

2. nRF24L01的硬件结构：nRF24L01由射频前端、基带处理器和SPI接口组成。

射频前端负责射频信号的发送和接收，基带处理器负责数据的调制和解调，SPI接口用于与主控制器进行通信。

3. 工作模式：nRF24L01有两种工作模式：发送模式和接收模式。

在发送模式下，它将数据通过射频信号发送给接收端。

在接收模式下，它接收来自发送端的射频信号，并解调出原始数据。

4. 发送端工作原理：发送端首先将要发送的数据通过SPI接口发送给nRF24L01的基带处理器。

基带处理器将数据进行调制，将其转换为射频信号。

射频前端将射频信号发射出去，经过空间传播后到达接收端。

5. 接收端工作原理：接收端的射频前端接收到发送端发射的射频信号。

射频前端将射频信号经过放大和滤波处理后送给基带处理器。

基带处理器将接收到的射频信号进行解调，得到原始数据。

6. 通信协议：nRF24L01采用自己的通信协议，包括数据包格式、通信速率、信道选择等。

发送端和接收端需要使用相同的通信协议才干正常通信。

7. 功耗管理：nRF24L01具有低功耗设计，可以通过设置工作模式、发送功率和休眠模式等来控制功耗。

在不需要进行通信时，可以将nRF24L01设置为休眠模式，以节省能源。

8. 技术特点：nRF24L01具有以下技术特点：- 工作频率：2.4GHz- 通信距离：可达100米- 数据传输速率：最高2Mbps- 工作电压：1.9V至3.6V- 工作温度：-40℃至85℃9. 应用领域：nRF24L01广泛应用于无线数据传输领域，例如无线遥控、无线传感器网络、物联网等。

nRF24L01无线模块的传输速度及距离
nRF24L01是一款新型单片射频收发器件，工作于2.4GHz～2.5GHzISM频段。

内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。

nRF24L01功耗低，在以-6dBm的功率发射时，工作电流也只有9mA;接收时，工作电流只有12.3mA，多种低功率工作模式，工作在100mw时电流为160mA，在数据传输方面实现相对WiFi距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

nRF24L01传输收发距离通讯距离是nRF24L01无线模块的一个综合指标，受到很多条件、因素和参数的影响。

nRF24L01无线模块通讯距离受影响的因素主要有：天线增益、输出功率、传输距离。

一般传输距离为5m，
加板载天线，设置0DBM，在空旷地带一般可以做到20~25米左右
加PA+外接天线可以做到200米左右，最高甚至可以到达500米左右。

nRF24L01传输速度nRF24L01同时支持250kbps和1Mbps的数传传输速率，当其它应用参数一致时，两种数据传输速率实际测的通讯距离相差很大。

低速率的250kbps通讯距离至少在高速率的1Mbps的2倍以上。

没有很大的数据量却贪图高传输速率，结果是会影响传输距离的。

提升传输距离的方法1、匹配高增益天线;
2、适当加大发射功率;
3、调整好适当的发射频率;
4、提高接收灵敏度。

nRF24L01的工作原理nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于无线通信领域。

它采用射频（RF）技术，可以实现可靠的无线数据传输。

本文将详细介绍nRF24L01的工作原理。

1. 引言nRF24L01是一种单芯片无线传输解决方案，由Nordic Semiconductor公司开发。

它具有低功耗、高速率和可靠性的特点，适用于各种无线通信应用，例如无线传感器网络、遥控器和无线键盘鼠标等。

2. 基本构造nRF24L01由射频收发器和嵌入式微控制器组成。

射频收发器负责无线信号的发送和接收，微控制器负责控制射频模块的工作。

它采用SPI（串行外围接口）进行与主控制器的通信。

3. 工作频率nRF24L01工作在2.4GHz的ISM（工业、科学和医疗）频段，该频段被广泛应用于无线通信。

它采用GFSK（高斯频移键控）调制技术，能够在频率范围内实现高质量的数据传输。

4. 工作模式nRF24L01有两种工作模式：发送模式和接收模式。

在发送模式下，它将数据从发送缓冲区发送到接收器。

在接收模式下，它接收来自发送器的数据并将其存储在接收缓冲区中。

5. 数据传输nRF24L01使用射频信号进行数据传输。

发送器将数据编码成射频信号，并通过天线发送。

接收器接收到射频信号后，将其解码成原始数据。

数据传输的可靠性通过使用自动重传和自动确认机制来提高。

6. 通信通道nRF24L01支持多个通信通道，以避免与其他设备的干扰。

它可以在2.4GHz频段内切换不同的通道，以确保稳定的通信质量。

7. 数据包结构nRF24L01使用数据包结构来传输数据。

每个数据包包含一个数据字段和一些控制字段。

数据字段用于存储实际的数据，而控制字段用于控制数据传输的各个方面，如地址、通道和校验等。

8. 功耗控制nRF24L01具有低功耗的特点，通过使用睡眠模式和动态功耗控制来降低功耗。

在睡眠模式下，它可以将功耗降低到最低限度，以延长电池寿命。

nRF24L01的工作原理nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于无线通信领域。

它采用射频（RF）技术，能够在2.4GHz频段进行无线通信，并具备较高的数据传输速率和较低的功耗。

nRF24L01工作原理主要包括无线信号传输、数据编码和解码、频率选择和信号调制等关键步骤。

下面将详细介绍nRF24L01的工作原理。

1. 无线信号传输nRF24L01通过天线接收或者发送无线信号。

在发送端，待发送的数据通过SPI（串行外设接口）与nRF24L01进行通信，nRF24L01将数据转换为无线信号并通过天线发送出去。

在接收端，nRF24L01通过天线接收到的无线信号，将其转换为数字信号，并通过SPI与微控制器进行通信，将接收到的数据传输给用户。

2. 数据编码和解码nRF24L01使用一种称为Enhanced ShockBurst™的编码技术，用于提高数据传输的可靠性和抗干扰能力。

发送端将待发送的数据分为多个数据包，并对每一个数据包进行编码和校验，以确保数据的完整性和准确性。

接收端对接收到的数据包进行解码和校验，以还原原始数据。

3. 频率选择nRF24L01可以在2.4GHz频段的多个不重叠的信道中进行通信。

通过选择不同的信道，可以避免与其他无线设备的干扰。

nRF24L01支持2.4GHz频段的125个信道，其中2.4GHz到2.525GHz范围内有16个信道，每一个信道之间的频率间隔为1MHz。

4. 信号调制nRF24L01使用高级调制技术，将数字信号转换为摹拟信号进行无线传输。

它采用高级调制方式，如GFSK（高斯频移键控）调制，以提高数据传输的可靠性和抗干扰能力。

GFSK调制技术通过改变载波频率的相位，将数字信号转换为摹拟信号，并通过天线进行传输。

5. 功耗控制nRF24L01具有低功耗特性，能够在不同的功耗模式之间进行切换，以满足不同应用场景的需求。

它支持多种低功耗模式，如睡眠模式、待机模式和接收模式等。

nRF24L01的工作原理nRF24L01是一种低功耗、高性能的无线收发模块，广泛应用于物联网、智能家居、远程控制等领域。

它采用2.4GHz频段，支持多通道和自动重发机制，具有快速响应、稳定可靠的特点。

本文将详细介绍nRF24L01的工作原理，包括无线通信原理、硬件连接和通信协议。

1. 无线通信原理：nRF24L01采用射频通信技术，通过无线电波在发送端和接收端之间传输数据。

发送端将要发送的数据编码成数字信号，并通过射频发射天线发送出去。

接收端的射频接收天线接收到信号后，经过解码还原成原始数据。

这种无线通信方式可以实现远距离传输和双向通信。

2. 硬件连接：nRF24L01模块需要与主控芯片或者单片机进行连接。

普通情况下，连接需要以下几个引脚：- VCC：供电正极- GND：供电负极- CE：片选使能- CSN：SPI片选- SCK：SPI时钟- MOSI：SPI主机输出、从机输入- MISO：SPI主机输入、从机输出- IRQ：中断请求3. 通信协议：nRF24L01采用SPI接口进行数据传输，通信过程中需要使用一定的通信协议。

常用的协议包括：- 初始化配置：在使用nRF24L01之前，需要对其进行初始化配置，包括频道选择、地址设置、发射功率设置等。

- 发送数据：发送端将要发送的数据通过SPI接口发送给nRF24L01，nRF24L01将数据编码成射频信号并发送出去。

- 接收数据：接收端通过SPI接口接收到射频信号，并将其解码还原为原始数据。

4. 示例应用：nRF24L01广泛应用于各种物联网和远程控制场景。

例如，可以将nRF24L01模块连接到Arduino单片机上，实现无线传感器网络。

传感器节点通过nRF24L01与基站通信，将采集到的数据发送给基站进行处理和分析。

同时，基站也可以通过nRF24L01向传感器节点发送控制指令，实现远程控制。

5. 总结：nRF24L01是一种低功耗、高性能的无线收发模块，具有快速响应、稳定可靠的特点。

nrf24l01 无线模块传输距离分析
nRF24L01 是一款新型单片射频收发器件，工作于2.4GHz～
2.5GHzISM 频段。

内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst 技术，其中输出功率和通信频道可通过程序进行配置。

nRF24L01 功耗低，在以-6dBm 的功率发射时，工作电流也只有9mA;接收时，工作电流只有12.3mA，多种低功率工作模式，工作在100mw 时电流为160mA，在数据传输方面实现相对WiFi 距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。

一、NRF24L01 的三种模块
1.天线在PCB 上
该模块的天线在PCB 上，没有加功率芯片，属于传输距离最短的模。

万方数据２００７年６月刘靖，等：基于ｎＲＦ２４Ｌ０１的无线数字传输系统·３９·ＲＸ位组合用于选择芯片的工作方式，ＣＳＮ为芯片内部ＳＰＩ硬件接口的使能端，低电平有效，ＳＣＫ为ＳＰＩ的时钟输入端，ＭＯＳＩ为ＳＰＩ接口的数据输入端，ＭＩ－ｓＯ为ＳＰＩ接口的数据输出端，ＩＲＱ为中断请求端，ｎＲＦ２４Ｌ０１输出３种中断请求：发送数据完成中断，接收数据完成中断，重发次数超限中断．ＶＤＤ为直流电源输人端，ＶＳＳ为接地端，ＸＣｌ、ＸＣ２分别为时钟输入输出端，ＶＤＤ—ＰＡ端为功率放大电源输出端，ＡＮＴＩ、ＡＮＴ２为天线接口端，ＩＲＥＦ为参考电流源，ＤＶＤＤ为退耦电源输出端．图１芯片引脚、封装图Ｆｉｇ．１ｎＲＦ２４Ｌ０１ｐｉｎａｓｓｉｇｎｍｅｎｔｆｏｒＱＦＮ２０４￥４ｐａｃｋａｇｅ２ｎＲＦ２４Ｌ０１的具体应用ｎＲＦ２４Ｌ０１通过ＳＰＩ接口和外部控制器件（如ＭＣＵ、ＤＳＰ）进行数据交换，如果外部控制器件没有ＳＰＩ接口可以用普通Ｉ／Ｏ口模拟，本文选用的ＡＴ—ｍｅｇａ６４则带有可灵活配置的ＳＰＩ接Ｉ＝Ｉ可以方便地和ｎＲＦ２４Ｌ０１连接，在这里ｎＲＦ２４Ｌ０１总是作为从设备来使用，第一个送人ｎＲＦ２４Ｌ０１的字节是一次ＳＰＩ操作的命令字，它通过ＭＯＳＩ引脚串行移入，高位在前低位在后，同一时刻其内部的ＳＴＡＴＵＳ寄存器的值从ＭＩＳＯ引脚移出，ｎＲＦ２４Ｌ０１的各种命令字都只有一个字节，分为读寄存器、写寄存器、读数据接收缓冲区、写发送数据缓冲区、清空发送ＦＩＦＯ、清空接收ＦＩＦＯ、重新发送数据命令和空操作命令，当输入任意的命令字的同一时刻ＭＩＳＯ输出的都是ＳＴＡＴＵＳ寄存器的内容．ｎＲＦ２４Ｌ０１的数据传输方式有Ｓｈｏｃｋ—Ｂｕｒｓｔ和ＥｎｈａｎｃｅｄＳｈｏｃｋＢｕｒｓｔ模式，后一种模式比前一种多了数据传输的握手信号可以保证数据传输的可靠性，当在ＳｈｏｃｋＢｕｒｓｔ模式下芯片自己完成需要高速处理的ＲＦ协议，发送数据时只需要将数据放入发送数据缓冲区，芯片会自动产生ＰＲＥＡＭＢＬＥ和ＣＲＣ数据并将这些数据和地址信息、发送数据缓冲区的数据等组成一个数据包发送出去，配置为接收数据的ｎＲＦ２４Ｌ０１接收到数据包后由硬件解析地址数据和数据信息，当接收到有效的数据信息后在ＩＲＱ引脚产生中断通知外部处理器读走数据．当配置为ＥｎｈａｎｃｅｄＳｈｏｃｋＢｕｒｓｔ时ｎＲＦ２４Ｌ０１发送数据后会自动切换到接收模式以接收返回的握手信号，当收到确认信号后ＩＲＱ引脚产生数据发送完成中断，如果没有握手信号返回表示发送失败，芯片会自动重新发送如果重新发送的次数超过在ＡＲＣ—ＣＮＴ寄存器里面设定的值则会在ＩＲＱ引脚产生中断．ＭＣＵ查询ｓｔａｔｕｓ寄存器的值即可知道是发送完成中断还是重发次数超限中断．下面以ＡＴＭＥＧＡ６４单片机的控制程序说明ｎＲＦ２４Ｌ０１的操作方法．开发环境为ＩＣＣＡＶＲ６．３１．ＢＹＴＥＳＰＩ—ＲＷ（ＢＹＴＥｂｙｔｅ）｛ＳＰＤＲ＝ｂｙｔｅ；ｗｈｉｌｅ（！（ＳＰＳＲ＆０Ｘ８０））；ｒｅｔｕｍＳＰＤＲ；｝该函数正确运行的前提是配置好ＭＣＵ的ＳＰＩ口以适合ｎＲＦ２４Ｌ０１的时序要求¨Ｊ，当往ＳＰＤＲ寄存器写入一个字节后ＭＣＵ的ＭＯＳＩ引脚向ｎＲＦ２４Ｌ０１输入一个字节数据并且在ＳＰＤＲ寄存器返回由ＭＩＳＯ引脚输出的数据．ＢＹＴＥＳＰＩ—ＲＷ—Ｒｅｇ（ＢＹＴＥｒｅｇ，ＢＹＴＥｖａｌｕｅ）｛ＢＹＴＥｓｔａｔｕｓ；ＳＳＯ；／／选中ｎＲＦ２４Ｌ０１的ＳＰＩ口，低电平有效ｓｔａｔｕｓ＝ＳＰＩ—ＲＷ（ｒｅｇ）；ＳＰＩ—ＲＷ（ｖａｌｕｅ）；ＳＳｌ；／／释放ＳＰＩ口ｒｅｔｕｒｎ（ｓｔａｔｕｓ）；｝此函数向ｎＲＦ２４Ｌ０１指定的寄存器地址ｒｅｇ（也可以认为是命令字）写入一个字节数据ｖａｌｕｅ，可以看出此函数中第一个函数ＳＰＩ—ＲＷ（ｒｅｇ）写入地址（命令），第二个函数ＳＰＩ—ＲＷ（ｖａｌｕｅ）写人数据．ＢＹＴＥＳＰＩ—Ｗｒｉｔｅ—Ｂｕｆ（ＢＹＴＥｒｅｇ，ＢＹＴＥ木ｐＢｕｆ，ＢＹＴＥｂｙｔｅｓ）｛ＢＹＴＥｓｔａｔｕｓ，ｂｙｔｅ—ｃｔｒ；ＳＳ０；ｓｔａｔｕｓ＝ＳＰＩ—ＲＷ（ｒｅｇ）；ｆｏｒ（ｂｙｔｅ—ｃｔｒ＝０；ｂｙｔｅ—ｃｔｒ＜ｂｙｔｅｓ；ｂｙｔｅ—ｃｔｒ＋＋）ＳＰＩ—ＲＷ（木ｐＢｕｆ＋＋）；　万方数据　万方数据基于nRF24L01的无线数字传输系统作者：刘靖， 陈在平， 李其林， LIU Jing， CHEN Zai-ping， LI Qi-lin作者单位：天津理工大学,自动化学院,天津,300191刊名：天津理工大学学报英文刊名：JOURNAL OF TIANJIN UNIVERSITY OF TECHNOLOGY年，卷(期)：2007,23(3)被引用次数：3次1.王成儒;李英伟USB2.0原理与工程开发 20042.李肇庆;廖峰;刘建存USB接口技术 20043.马潮ATmega128原理与开发应用指南 20041.刘志平.赵国良.LIU Zhi-ping.ZHAO Guo-liang基于nRF24L01的近距离无线数据传输[期刊论文]-应用科技2008,35(3)2.黄秀节.颜可煌.赵伟.Huang Xiujie.Yan Kehuang.Zhao Wei基于nRF24L01的无线USB控制系统[期刊论文]-国外电子测量技术2009,28(12)3.张庆国.童赛美.ZHANG Qingguo.TONG Saimei基于nRF24L01的点对点高速无线数据传输系统设计[期刊论文]-电脑编程技巧与维护2009(18)4.荚庆.王代华.张志杰.JIA Qing.WANG Daihua.ZHANG Zhijie基于nRF24L01的无线数据传输系统[期刊论文]-现代电子技术2008,31(7)5.盛蒙蒙.邱烨.罗维.葛亦斌基于NRF24L01无限模块信息传输及基本功能实现[期刊论文]-数字技术与应用2009(7)6.时志云.王代华.张志杰.Shi Zhiyun.Wang Daihua.Zhang Zhijie基于nRF24L01和PIC16F877的无线数据传输系统设计[期刊论文]-电子测量技术2008,31(1)7.时志云.盖建平.王代华.张志杰.SHI Zhi-yun.GAI Jian-ping.WANG Dai-hua.ZHANG Zhi-jie新型高速无线射频器件nRF24L01及其应用[期刊论文]-国外电子元器件2007(8)8.张琛.耿标.杨敏杰基于nRF24L01的PC机无线数据传输设计[期刊论文]-科技与生活2010(11)9.刘超伟.赵俊淋.易卫东.Liu Chaowei.Zhao Junlin.Yi Weidong基于nRF24L01的无线图像传感器节点设计实现[期刊论文]-电子测量技术2008,31(6)10.王振.胡清.黄杰.WANG Zhen.HU Qing.HUANG Jie基于nRF24L01的无线温度采集系统设计[期刊论文]-电子设计工程2009,17(12)1.蔡翰志滚筒式采煤机扭矩与转速的测量研究[期刊论文]-煤矿机械 2012(1)2.余炽业.宋跃.曾国敬.刘主链一种智能家居远程监控系统设计[期刊论文]-电测与仪表 2011(2)3.曾国敬.宋跃.何志辉一种智能家居远程控制系统的硬件设计[期刊论文]-电子技术应用 2011(4)4.江武志.许娜芬.普清民基于nRF24L01的小车自动识别红绿灯的设计[期刊论文]-汽车零部件 2011(10)5.袁新娣基于单片机的智能水塔水位控制系统设计[期刊论文]-赣南师范学院学报 2010(6)6.党潇.朱忠林.丁辉.周一新.王广志膝关节力学平衡无线测量装置的研制[期刊论文]-医用生物力学 2010(2)7.张君怡.裴东兴USB技术在无线实时数据传输系统中的应用[期刊论文]-电子测试 2009(11)8.袁新娣基于单片机的智能水塔水位控制系统设计[期刊论文]-赣南师范学院学报 2010(6)本文链接：/Periodical_tjlgxyxb200703012.aspx。

基于NRF24L01的无线数据传输系统设计无线数据传输系统是指通过无线方式将数据传输到另一个设备或系统中。

本文将基于NRF24L01无线模块，设计一个基于NRF24L01无线数据传输系统。

首先，需要了解NRF24L01无线模块的特性。

NRF24L01是一款低功耗2.4GHz无线收发器，具有高速率、低功耗和简单易用的特点。

它可以在2.4GHz频段进行通信，具有多通道选择和自动频道切换的功能，可以支持多设备同时通信。

在设计无线数据传输系统时，首先需要确定系统的需求和目标。

根据需求，可以确定系统的主要功能和特点。

例如，系统需要支持多个设备之间的数据传输、具有一定的传输距离和传输速率要求、能够保障数据的可靠性等。

接下来，可以根据需求，设计系统的硬件和软件部分。

硬件部分涉及到使用NRF24L01无线模块的电路设计和布局，其中需要考虑供电电路、射频部分的电路和天线设计等。

软件部分涉及到编程语言和算法的选择，以及数据传输协议的设计。

在硬件设计方面，需要考虑以下几个关键点：1.供电电路设计：NRF24L01模块的工作电压范围为1.9V-3.6V，需要设计一个稳定的供电电路，以确保模块正常工作。

2.射频电路设计：NRF24L01模块需要连接到天线，以进行数据的发送和接收。

需要根据天线的特性设计射频电路，以确保数据的可靠传输。

3.PCB布局设计：PCB的设计和布局也是一个重要的方面，需要将各个元件合理布局，以减小信号的干扰，提高系统的稳定性。

在软件设计方面，可以采用微控制器编程语言进行程序设计。

根据需求，可以选择C语言或Python等语言进行编程。

编程的主要任务是实现数据的发送和接收功能，可以使用NRF24L01提供的库函数进行开发。

此外，还需要设计一套数据传输协议，以保障数据的可靠性。

在使用该系统时，需要进行系统的调试和测试。

可以通过发送和接收数据的方式，验证系统是否正常工作。

如果出现问题，需要检查硬件电路和软件程序，找出问题并进行修复。

基于nRF24L01的无线数据传输系统1 nRF24L01芯片的介绍nRF24L01是单片射频收发芯片，工作于2.4～2.5 GHz ISM频段。

工作电压为1.9～3.6 V，有多达125个频道可供选择。

可通过SPI写入数据，最高可达10 Mb／s，数据传输率最快可达2 Mb／s，并且有自动应答和自动再发射功能。

和上一代nRF2401相比，nRF2401数据传输率更快，数据写入速度更高，内嵌的功能更完备。

芯片内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融进了增强式ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。

芯片能耗非常低，以-6 dBm的功率发射时，工作电流只有9 mA，接收时工作电流只有12.3 mA，多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便。

1.1 nRF24L01引脚介绍芯片引脚排列见图1。

各引脚具体功能如下：CE为发射和接收的使能端；CSN为SPI的使能端；SCK为SPI 时钟输入；MOSI为SPI数据主输从人端；MISO为SPI数据主人从输端；IRQ为中断输出；VDD为电源端，接3 V直流电源；VSS为参考接地端；XC1，XC2为晶振端；VDD_PA给功率放大器供电1.8 V；ANT1，ANT2为天线接口端；IREF为参考电流端。

1.2 nRF24L01的指令结构nRF24L01所有的配置字都由配置寄存器来定义，这些配置寄存器可通过SPI口访问。

1.2.1 SPI接口设置SPI接口由SCK，MOSI，MISO及CSN组成。

(1)在配置模式下单片机通过SPI接口配置nRF24L01的工作参数。

(2)在发射或接收模式下单片机SPI接口发送或接收数据。

和SPI接口的指令共有8个，使用每个指令时必须使CSN变低，用完后将其变高。

单片机的控制指令从nRF24L01的MOSI引脚输入，而nRF24L01的状态信息和数据信息是从其MISO引脚输出并送给单片机的。

基于nRF2401的无线数据通信高性能：nRF2401采用Nordic Semiconductor公司的无线通信技术，具有高速的数据传输速率和低延迟，可以满足各种无线通信需求。

低功耗：nRF2401的功耗非常低，可以通过降低工作电压、进入休眠模式等方式来延长电池使用寿命。

低成本：nRF2401芯片价格相对较低，可以降低整个无线通信系统的成本。

多通道：nRF2401支持多个通道，可以在不同的通道上进行无线通信，实现多路数据传输。

nRF2401的硬件电路设计主要包括电源电路、晶振电路、射频电路、接口电路等部分。

其中，射频电路是实现无线通信的关键部分，它包括天线、滤波器、功率放大器等部分。

nRF2401的软件程序设计主要包括数据的发送和接收两部分。

在发送数据时，主控制器将需要发送的数据通过SPI接口发送给nRF2401，然后由nRF2401将数据打包成无线信号发送出去；在接收数据时，nRF2401接收到无线信号后将其解包成原始数据并通过SPI接口传输给主控制器。

为了确保数据的可靠传输，需要设计一套数据传输协议。

该协议应该包括数据的帧格式、校验方式、通信协议等部分。

通过定义帧格式和校验方式，可以确保数据的正确性和完整性；通过定义通信协议，可以确保两个设备之间的数据传输顺序和方式正确无误。

基于nRF2401的无线数据通信可以应用于各种需要无线数据传输的场景，如智能家居、物联网、无线传感器网络等。

在这些场景中，nRF2401可以作为无线通信模块，将各个设备连接在一起，实现数据的快速传输和共享。

例如，在智能家居中，可以通过nRF2401将智能电器、智能照明、智能安防等设备连接在一起，实现各种设备的互联互通和智能化控制；在物联网中，可以通过nRF2401将各种传感器和执行器连接在一起，实现数据的采集和控制信号的传输。

基于nRF2401的无线数据通信具有高性能、低功耗、低成本和多通道等特点，可以广泛应用于各种需要无线数据传输的场景。
