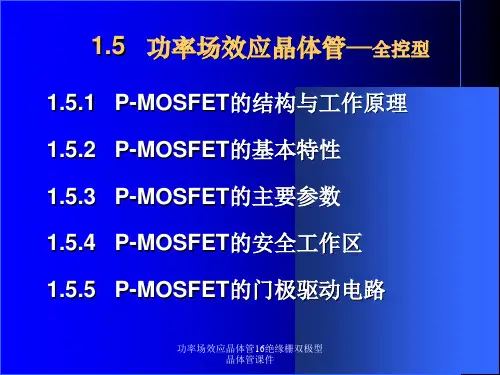

15 功率场效应晶体管、16 绝缘栅双极型晶体管

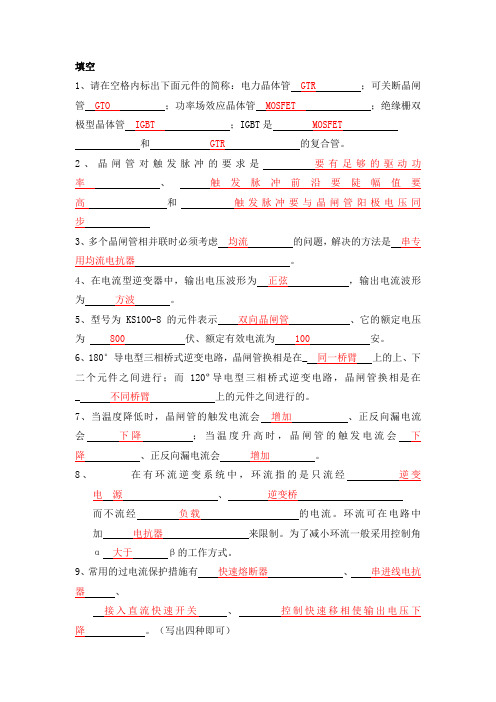

填空1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦，输出电流波形为方波。

5、型号为KS100-8的元件表示双向晶闸管、它的额定电压为800伏、额定有效电流为100安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_ 同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_ 不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有 Ⅰ+ 、 Ⅰ- 、 Ⅲ＋ Ⅲ- 四种 。

11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接 正 电压，T2接 负 电压。

I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接负 电压，T2接 正 电压。

Ⅲ+触发：第一阳极T1接 负 电压，第二阳极T2接 正 电压,门极G 接正 电压，T2接 负 电压。

Ⅲ-触发：第一阳极T1接 负 电压，第二阳极T2接 正 电压；门极G 接 负电压，T2接 正 电压。

12、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲） 换流。

功率三极管种类功率三极管是一种广泛应用于电子电路中的半导体器件，它的种类繁多，可以满足不同场合的使用需求。

功率三极管的主要作用是放大和开关，具有高电流放大系数、低阻抗、高电压承受能力等特点。

本文将对功率三极管的种类进行详细介绍，以帮助大家更好地了解和选择适合的功率三极管。

一、按结构分类1.金属氧化物半导体场效应晶体管（MOSFET）：MOSFET具有较高的输入阻抗和较低的噪声，非常适合高精度放大和开关应用。

2.绝缘栅双极型晶体管（IGBT）：IGBT兼具双极型晶体管（BJT）和场效应晶体管（FET）的优点，具有高电压、高电流、高速度等特性，广泛应用于工业控制和电动汽车等领域。

3.双向可控硅（BJT）：BJT具有电流放大和开关功能，常见的有NPN和PNP两种类型。

它们在放大和开关电路中具有广泛的应用。

4.晶闸管（Thyristor）：晶闸管是一种四层三端的半导体器件，具有电压控制的开关特性，主要用于交流电路中的整流和逆变。

二、按材料分类1.硅（Si）功率三极管：Si功率三极管具有较高的导通电阻和较低的饱和电压，适用于较低频率的场合。

2.氮化镓（GaN）功率三极管：GaN功率三极管具有高频率、高电压、高温度等特性，适用于5G、电动汽车等高要求的领域。

3.碳化硅（SiC）功率三极管：SiC功率三极管具有高导通电阻、高饱和电压、高温度等优点，适用于高温、高功率的场合。

三、按封装分类1.塑料封装：塑料封装功率三极管具有轻小、低成本的特点，适用于一般场合。

2.陶瓷封装：陶瓷封装功率三极管具有高可靠性、高频率、低噪声等特点，适用于高要求的场合。

3.金属封装：金属封装功率三极管具有高电压、高电流、高温度等特性，适用于大功率、高压场合。

总结：功率三极管的种类繁多，根据不同的应用需求，可以选择适合的结构、材料和封装类型。

在实际应用中，要充分考虑功率三极管的性能、可靠性、成本等因素，确保电路的正常工作和性能要求。

通过了解和掌握功率三极管的种类，可以为我们在电子电路设计和应用中提供更多的选择和便利。

电力电子变流技术全本书课后答案习题与摸索题解1-1．晶闸管导通的条件是什么？如何样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承担正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到坚持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降专门小。

使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－坚持电流ＩＨ以下。

其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压；２）增加负载回路中的电阻。

1-2．型号为KP100-3的晶闸管，坚持电流I H =4mA ，使用在题1-2图中的电路中是否合理？什么缘故〔不考虑电压、电流裕量〕？解：依照机械工业部标准JB1144-75规定，ＫＰ型为一般闸管，KP100-3的晶闸管，其中100是指承诺流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。

关于图(a)，假假设晶闸管V 被触发开通，由于电源为直流电源，那么晶闸管流过的最大电流为()mA I V 2105001003=⨯= 因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。

可见，晶闸管流过的最大电流远小于擎住电流，因此，图(a)不合理。

关于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压9922045.045.02=⨯=≈U U d 〔Ｖ〕平均电流 9.91099===R U d VAR I (A) 波形系数 57.1≈=VARV f I I K 因此， ＩＶ＝K f 。

ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3承诺流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，因此，电流指标合理。

电⼒电⼦技术_复习题答案第⼆章：1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过⼤，就会使晶闸管出现_ 误导通_，若di/dt过⼤，会导致晶闸管_损坏__。

2.⽬前常⽤的具有⾃关断能⼒的电⼒电⼦元件有电⼒晶体管、可关断晶闸管、功率场效应晶体管、绝缘栅双极型晶体管⼏种。

简述晶闸管的正向伏安特性？答: 晶闸管的伏安特性正向特性当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很⼩的正向漏电流流过。

如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增⼤，器件开通。

随着门极电流幅值的增⼤，正向转折电压降低，晶闸管本⾝的压降很⼩，在1V左右。

如果门极电流为零，并且阳极电流降⾄接近于零的某⼀数值IH以下，则晶闸管⼜回到正向阻断状态，IH称为维持电流。

3.使晶闸管导通的条件是什么?答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

4.在如下器件：电⼒⼆极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电⼒晶体管（GTR）、电⼒场效应管（电⼒MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于半控型器件的是 SCR 。

5.晶闸管的擎住电流I L答：晶闸管刚从断态转⼊通态并移除触发信号后，能维持导通所需的最⼩电流。

6.晶闸管通态平均电流I T(AV)答：晶闸管在环境温度为40 C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最⼤⼯频正弦半波电流的平均值。

标称其额定电流的参数。

7.晶闸管的控制⾓α（移相⾓）答：从晶闸管开始承受正向阳极电压起到施加触发脉冲⽌的电⾓度,⽤a表⽰,也称触发⾓或控制⾓。

8.常⽤电⼒电⼦器件有哪些？答：不可控器件：电⼒⼆极管。

半控型器件：晶闸管。

全控型器件：绝缘栅双极晶体管IGBT，电⼒场效应晶体管（电⼒MOSFET），门极可关断晶闸管（GTO），电⼒晶体管。

1 简要说明四类基本的电力电子变流电路表答：交流变直流，即整流电路交流变交流，即交流电力控制电路或变频变相电路直流变直流，即直流斩波电路直流变交流，即逆变电；2 美国学者W.Newell用倒二角形对电力电子技术进行形象的描述，认为电力电子学是由电力学，电子学，控制理论三个学科交义而形成的。

3 电力电子技术是使用电力电子器件对电能进行变换和控制的技术，其电力变换常分为四大类：直流变直流、直流变交流、交流变交流、交流变直流。

4 根据二极管反向恢复时间的长短，可以将二极管分为普通二极管、快恢复二极管和肖特基二极管。

5 驱动电路需要提供控制电路和主电路之间的电气隔离环节，一般采用光隔离和磁隔离。

6 电力电子装置中可能发生的过电压分为外因过电压和内因过电压，其中内因过电压包括换相过电压和关断过电压。

7 电力电子系统一般由控制电路，驱动电路，主电路组成8 电力电子器件的损耗主要包括开关损耗和通态损耗9 单相半波整流电路带阻性负载时，晶闸管触发角a移相范围是【0~π】，晶闸管导通角沒和触发角α之间的关系是α+β=π或互补10 三相半波整流电路带阻性负载时，晶闸管触发角a移相范围是0-150度，输出电压连续时触发角α移相范围是0-30度11 同步信号为锯齿波的晶闸管触发电路主耍由脉冲的形成与放大，锯齿波的形成和脉冲移相，同步环节三个基本环节12 一般来说，电力电子变流电路中换流方式有器件换流、负载换流、电网换流和强迫换流。

13 直流斩波电路主要有三种控制方式：脉宽调制、脉频调制和混合调制。

14 正弦脉宽调制（SPWM)中，根据载波比N是否为固定值，可以分为同步调制和异步调制15 PWM控制方案优劣体现在输出波形谐波的多少、直流侧电压利用率; 一个周期内的开关次数。

16 PWM整流电路根据是否引入电流反馈可分为直接电流控制和间接电流控制17 根据电力电子电路中的功率器件开关过程中是否产生损耗，其开关方式可以分为软开关和硬开关。

第一章填空题：1.电力电子器件一般工作在_开关__状态。

2.在通常情况下，电力电子器件功率损耗主要为_通态损耗_，而当器件开关频率较高时，功率损耗主要为_开关损耗。

3.电力电子器件组成的系统，一般由_主电路_、_驱动电路_、_控制电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路_。

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。

5.电力二极管的工作特性可概括为单向导通。

6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。

7.肖特基二极管的开关损耗__小于_快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。

（SCR晶闸管）9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L_大于I H。

（I L=2~4I H）10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM_小于_Ubo。

11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。

12.GTO的__阴极和门极在器件内并联_结构是为了便于实现门极控制关断而设计的。

（GTO门极可关断晶闸管）13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为_二次击穿_ 。

14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的_饱和区_。

15.电力MOSFET的通态电阻具有正温度系数。

（MOSFET场效应晶体管、GTR电力晶体管、IGBT绝缘栅双极型16.IGBT 的开启电压U GE（th）随温度升高而_略有下降_，开关速度_低于_电力MOSFET 。

晶体管）17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。

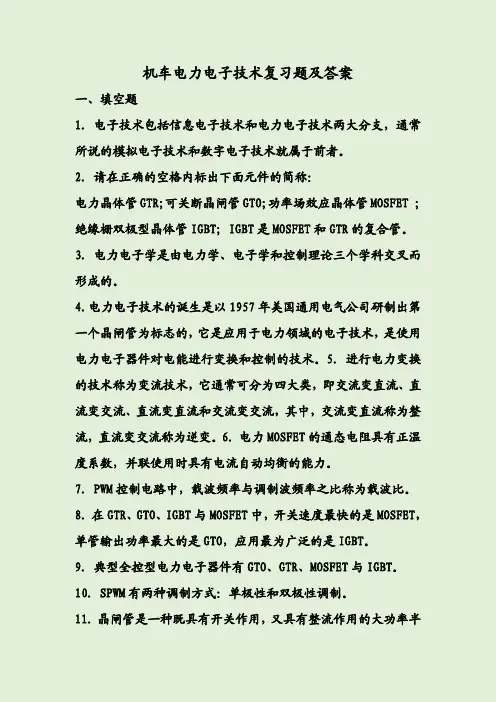

机车电力电子技术复习题及答案一、填空题1．电子技术包括信息电子技术和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2．请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。

3．电力电子学是由电力学、电子学和控制理论三个学科交叉而形成的。

4．电力电子技术的诞生是以1957年美国通用电气公司研制出第一个晶闸管为标志的，它是应用于电力领域的电子技术，是使用电力电子器件对电能进行变换和控制的技术。

5．进行电力变换的技术称为变流技术，它通常可分为四大类，即交流变直流、直流变交流、直流变直流和交流变交流，其中，交流变直流称为整流，直流变交流称为逆变。

6．电力MOSFET的通态电阻具有正温度系数，并联使用时具有电流自动均衡的能力。

7．PWM控制电路中，载波频率与调制波频率之比称为载波比。

8．在GTR、GTO、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

9．典型全控型电力电子器件有GTO、GTR、MOSFET与IGBT。

10．SPWM有两种调制方式：单极性和双极性调制。

11．晶闸管是一种既具有开关作用，又具有整流作用的大功率半导体器件12．晶闸管有三个电极，分别是阳极，阴极和门极。

13．单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是防止失控现象的产生。

14．半控型电力电子器件控制极只能控制器件的导通，而不能控制器件的开关。

15．SS4改型机车采用交直交型电流传感器。

16．SS9改型电力机车选用型速度传感器。

17．HXD3型机车用电源装置由两个完全相同的电源单元组成，采用元件。

18．按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类19．晶闸管的换相重叠角与电路的触发角、变压器漏抗、平均电流、电源相电压等到参数有关，对于三相半波可控整流电路，换相重叠角的影响，将使其输出电压平均值。

电力电子期中考试试题及答案1. 写出下列电力电子器件的简称：电力晶体管______ ；可关断晶闸管______ ；功率场效应晶体管______ ；绝缘栅双极型晶体管______ 。

空1答案：GTR空2答案：GTO空3答案：MOSFET空4答案：IGBT2. 只有当阳极电流小于______电流时，晶闸管才会由导通转为截止。

空1答案：最小维特3. 晶闸管在其阳极与阴极之间加上______ 电压的同时，门极上加上______ 电压，晶闸管就导通。

空1答案：正向空2答案：触发4. 从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 ______ ，用 ______ 表示。

空1答案：控制角空2答案：α5. 逆变电路分为 ______ 逆变电路和 ______ 逆变电路两种。

空1答案：有源空2答案：无源6. 整流是把______ 电变换为 ______ 电的过程；逆变是把______ 电变换为______ 电的过程。

空1答案：交流空2答案：直流空3答案：直流空4答案：交流7. 逆变角β与控制角α之间的关系为 ______ 。

空1答案：α=π- β8. 三相半波可控整流电路，输出到负载的平均电压波形脉动频率为 ______ HZ；空1答案：1509. 三相全控桥整流电路，输出到负载的平均电压波形脉动频率为______ HZ。

空1答案： 30010. 三相桥式全控整流电路是由一组共______ 极三只晶闸管和一组共______ 极的三只晶闸管串联后构成的，晶闸管的换相是在同一组内的元件进行的。

每隔60度换一次相，在电流连续时每只晶闸管导通______ 度。

要使电路工作正常，必须任何时刻要有两只晶闸管同时导通，一个是共______极的，另一个是共______ 极的元件，且要求不是______ 的两个元件。

空1答案：阴空2答案：阳空3答案：120空4答案：阴空5答案：阳空6答案：在同一桥臂上11. 简述晶闸管导通的条件与关断条件。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。

3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。

。

4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。

5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。

8、 在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。

环流可在电路中加电抗器 来限制。

为了减小环流一般采用控制角α = β的工作方式。

9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180º 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用 电感 滤波，电流型三相桥式逆变电路换流是在 异桥元件之间元件之间换流，每只晶闸管导电的角度是 120º度。

怎么理解绝缘栅双极型晶体管绝缘栅双极型晶体管是一种重要的电子器件，它在电子电路中具有广泛的应用。

本文将从多个角度对绝缘栅双极型晶体管进行解析，以帮助读者更好地理解这一器件的原理和特性。

一、绝缘栅双极型晶体管的基本结构和工作原理绝缘栅双极型晶体管由三个区域组成，分别是发射区、基区和集电区。

其中，基区与发射区通过绝缘栅隔离，从而使得绝缘栅双极型晶体管具有了与普通双极型晶体管不同的特性。

绝缘栅双极型晶体管的工作原理是基于PN结的导电特性。

当在绝缘栅上施加正向偏置电压时，绝缘栅与发射区之间的势垒被打破，发射区的电子就会注入到基区中。

这样，基区就会形成一个电子多数载流子的区域，而发射区则成为一个电子少数载流子的区域。

当在集电区施加正向偏置电压时，电子就会从基区进一步注入到集电区，从而形成电流。

二、绝缘栅双极型晶体管的特性和应用1. 高输入电阻：绝缘栅双极型晶体管的绝缘栅与基区之间存在着绝缘层，因此绝缘栅双极型晶体管具有很高的输入电阻，可以减小输入电路的负载效应，提高电路的灵敏度。

2. 低输出电阻：绝缘栅双极型晶体管的集电区电流增大时，由于电子注入的增加，集电区的电导率也会增加，从而降低了输出电阻，提高了电路的输出功率。

3. 快速开关速度：绝缘栅双极型晶体管具有快速的开关速度，可以实现高频率的信号放大和开关控制。

这使得它在射频放大器、频率合成器和通信系统中得到广泛应用。

4. 小型化和集成化：由于绝缘栅双极型晶体管的特殊结构，它可以实现微小尺寸的制造，从而有利于集成电路的小型化和高集成度。

绝缘栅双极型晶体管在电子电路中有着广泛的应用。

例如，在放大电路中，它可以用作低噪声放大器、功率放大器和运算放大器等。

在开关电路中，它可以用于数字逻辑门、触发器和计数器等。

此外，由于绝缘栅双极型晶体管的特殊性能，它还被广泛应用于射频通信、无线传感器网络和医疗器械等领域。

三、绝缘栅双极型晶体管的发展趋势和挑战随着科技的不断进步，绝缘栅双极型晶体管也在不断发展和演进。

绝缘栅双极晶体管的优缺点以及应用场合绝缘栅双极晶体管（IGBT）是一种能够承受高电压和高电流的半导体器件，由于它具有普通双极晶体管和场效应晶体管的优点，同时又能避免它们的缺点，因此在电力电子、变频器和交流调速器等领域得到广泛应用。

其主要优点包括：第一，高电压承受能力。

IGBT的工作电压可以达到数千伏，远高于一般双极晶体管的极限。

第二，高电流承受能力。

IGBT的电流承受能力可以达到数百安培，远高于一般场效应晶体管的极限。

第三，开关速度快。

IGBT的开关速度可以达到微秒级别，比一般双极晶体管要快得多，这使其在高频电路中具有优势。

其主要缺点包括：第一，导通压降大。

由于IGBT的结构特殊，其导通压降比一般双极晶体管要大，这会导致其功率损失增大。

第二，开关损耗大。

由于IGBT的零电压开关和零电流关断特性，其在开关过程中容易产生大量热量，从而增加了开关损耗。

IGBT的应用场合包括：第一，交流驱动器。

IGBT的高电压和高电流承受能力，以及快速的开关速度，使其适用于交流电机的控制。

第二，逆变器。

IGBT的高电压和高电流承受能力，以及零电压开关和零电流关断特性，使其适用于逆变器的控制。

第三，直流稳压器。

IGBT的高电压承受能力，使其适用于直流稳压器的控制。

总之，IGBT是一种功能强大的半导体器件，具有广泛的应用前景。

然而，应用时需要注意其导通压降和开关损耗等问题，以提高其效率和可靠性。

电力电子技术试题集合1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。

3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。

。

4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。

5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。

8、在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。

环流可在电路中加 电抗器 来限制。

为了减小环流一般采用控制角α = β的工作方式。

9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180º 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用 电感 滤波，电流型三相桥式逆变电路换流是在 异桥元件之间元件之间换流，每只晶闸管导电的角度是 120º度。

电⼒电⼦技术期末考试题答案1.IGBT 的开启电压UGE （th ）随温度升⾼⽽略有下降，开关速度⼩于电⼒MOSFET 。

2.在如下器件：电⼒⼆极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电⼒晶体管（GTR ）、电⼒场效应管（电⼒MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是电⼒⼆极管，属于半控型器件的是晶闸管，属于全控型器件的是GTO GTR 电⼒MOSFET IGBT ；属于单极型电⼒电⼦器件的有电⼒MOSFET ，属于双极型器件的有电⼒⼆极管晶闸管 GTO GTR ，属于复合型电⼒电⼦器件得有 IGBT _；在可控的器件中，容量最⼤的是_晶闸管_，⼯作频率最⾼的是电⼒MOSFET ，属于电压驱动的是电⼒MOSFET 、IGBT ，属于电流驱动的是晶闸管、GTO 、GTR 。

3.电阻负载的特点是_电压和电流成正⽐且波形相同_。

阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流⼆极管的电路中，晶闸管控制⾓α的最⼤移相范围是__0-180O _ ，其承受的最⼤正反向电压均为_22U __，续流⼆极管承受的最⼤反向电压为__22U _（设U 2为相电压有效值）。

4.单相桥式全控整流电路中，带纯电阻负载时，α⾓移相范围为0-180O ，单个晶闸管所承受的最⼤正向电压和反向电压分别为222U 和22U ；带阻感负载时，α⾓移相范围为0-90O ，单个晶闸管所承受的最⼤正向电压和反向电压分别为22U 和22U ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联⼀个平波电抗器。

5.单相全控桥反电动势负载电路中，当控制⾓α⼤于不导电⾓时，晶闸管的导通⾓π-α-; 当控制⾓⼩于不导电⾓时，晶闸管的导通⾓π-2。

6.电阻性负载三相半波可控整流电路中，晶闸管所承受的最⼤正向电压UFm 等于22U ，晶闸管控制⾓α的最⼤移相范围是0-150o ，使负载电流连续的条件为o 30≤α(U2为相电压有效值)。

电⼒电⼦技术复习题3.0（已补答案）⼀、填空题1、写出下列电⼒电⼦器件的简称：电⼒晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT。

2、双向晶闸管的图形符号是；3个电极分别是第⼀阳极T1，第⼆阳极T2，门极G。

3、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。

4、从晶闸管开始承受正向电压起到晶闸管导通之间的电⾓度称为控制⾓，⽤α表⽰。

5、普通晶闸管的图形符号是，三个电极分别是阳极A，阴极K和门极G。

6、直流斩波电路在改变负载的直流电压时，常⽤的控制⽅式有等频调宽控制、等宽调频控制、脉宽与频率同时控制三种。

7、在单相交流调压电路中，负载为电阻性时移相范围是0→π，负载是阻感性时移相范围是。

8、型号为KS100-8的元件表⽰双向晶闸管、它的额定电压为800伏、额定有效电流为100 安。

9、KP5-7E表⽰额定电流为5A，额定电压为是700V的普通晶闸管。

10、只有当阳极电流⼩于最⼩维特电流时，晶闸管才会由导通转为截⽌。

11、整流是把交流电变换为直流电的过程；逆变是把直流电变换为交流电的过程。

12、逆变电路分为有源逆变电路和⽆源逆变电路两种。

13、逆变⾓β与控制⾓α之间的关系为α=π- β。

14、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为150 H Z；三相全控桥整流电路，输出到负载的平均电压波形脉动频率为300 H Z。

15、KP50-7表⽰额定电流为50A，额定电压为是700 V的普通晶闸管。

16、三相桥式全控整流电路是由⼀组共阴极三只晶闸管和⼀组共阳极的三只晶闸管串联后构成的，晶闸管的换相是在同⼀组内的元件进⾏的。

每隔60度换⼀次相，在电流连续时每只晶闸管导通120度。

要使电路⼯作正常，必须任何时刻要有两只晶闸管同时导通，⼀个是共阴极的，另⼀个是共阳极的元件，且要求不是在同⼀桥臂上的两个元件。

17、请在正确的空格内标出下⾯元件的简称：电⼒晶体管；可关断晶闸管；功率场效应晶体管；绝缘栅双极型晶体管。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

《电气工程概论》第二章电力电子技术(第1节)课堂笔记及练习题主题：第二章电力电子技术(第1节)学习时间： 2015年11月23日--11月29日内容：我们这周主要学习电力电子技术第1节中的晶闸管的驱动、功率场效应管、绝缘栅型双极性晶体管、功率半导体器件的保护，通过学习我们要了解掌握晶闸管的驱动，掌握功率场效应管的结构、工作原理、特性、主要参数、安全工作区，掌握绝缘栅型双极性晶体管的结构、工作原理、特性、擎住效应和安全工作区，掌握功率半导体器件的过压、过流保护。

第一节功率半导体器件2.1.6 晶闸管的驱动1.晶闸管触发电路的基本要求：1）触发脉冲信号应有一定的功率和宽度。

2）为使并联晶闸管元件能同时导通,触发电路应能产生强触发脉冲。

3）触发脉冲的同步及移相范围。

4）隔离输出方式及抗干扰能力。

2．常见的触发电路图3-12为常见的触发电路。

它由2个晶体管构成放大环节、脉冲变压器以及附属电路构成脉冲输出环节组成。

当2个晶体管导通时，脉冲变压器副边向晶闸管的门极和阴极之间输出脉冲。

脉冲变压器实现了触发电路和主电路之间的电气隔离。

脉冲变压器原边并接的电阻和二极管是为了脉冲变压器释放能量而设的。

2.1.7 功率场效应晶体管功率场效应晶体管是一种单极型电压控制半导体元件，其特点是控制极静态内阻极高、驱动功率小、开关速度快、无二次击穿、安全工作区宽，开关频率可高达500kHZ，特别适合高频化的电力电子装置。

但由于电流容量小、耐压低，一般只适用小功率的电力电子装置。

1.结构与工作原理（1）结构功率场效应晶体管按导电沟道可分为P沟道和N沟道；根据栅源极电压与导电沟道出现的关系可分为耗尽型和增强型。

功率场效应晶体管一般为N沟道增强型。

从结构上看，功率场效应晶体管与小功率的MOS管有比较大的差别。

图3-13给出了具有垂直导电双扩散MOS结构的VD-MOSFET单元的结构图及电路符号。

（2）工作原理如图3-13 所示，功率场效应晶体管的三个极分别为栅极G、漏极D和源极S。
