污水源热泵

污水源热泵工作原理及效益分析1.污水源：污水源热泵通过污水中的热能来供热或制冷。

这些污水可以来自家庭、厂区、城市污水处理厂等。

2.污水净化：首先，为了保护热泵设备，需要对污水进行初步的净化处理，例如去除大颗粒物、悬浮物等。

3.污水调温：经过预处理后，污水经过调温操作，使其温度尽可能接近热泵的最佳工作温度，一般为5-25摄氏度。

4.污水热能回收：经过调温后的污水通过换热器与热泵之间进行热能交换。

热泵利用换热器中的热能进行蒸发，从而获得蒸发的制冷剂。

5.制冷剂冷却：蒸发的制冷剂通过压缩机被压缩成高温高压气体，并通过冷凝器与室内或室外空气进行热交换，使其冷却变为液体。

6.供热或制冷：冷凝后的制冷剂经过膨胀阀进行膨胀，再次变成低温低压气体，并通过换热器与室内或室外空气进行热交换，使热能传递给室内或室外，实现供热或制冷效果。

1.节能环保：污水源热泵利用了污水中的热能，有效地节约了传统能源的消耗量，减少了温室气体的排放，具有良好的节能环保效益。

2.回收资源：污水中的热能在传统的处理过程中往往被浪费掉，而污水源热泵能够回收这部分热能，大大提高了能源利用效率，并能够减少对环境的负面影响。

3.降低运行成本：相比传统的供热或制冷方式，污水源热泵的运行成本较低。

由于污水源的温度相对稳定，热泵工作稳定可靠，减少了维护和运行成本。

4.解决能源短缺问题：随着能源消耗的增加和能源供应的减少，污水源热泵作为一种新型的能源利用方式，为减轻能源压力提供了新的途径。

5.适用范围广泛：污水源热泵适用于各种污水排放场所，无论是家庭、工厂还是城市污水处理厂，都可以利用污水中的热能来进行供热或制冷，具有广阔的应用前景。

总之，污水源热泵作为一种能源利用的新途径，具有较高的节能环保效益和经济效益，对解决能源短缺和环境污染问题具有重要意义。

对于地区热源紧缺或有大量污水排放的地区来说，污水源热泵是一种理想的能源供热或制冷解决方案。

污水源热泵工作原理
污水源热泵利用污水中的热能，通过循环传热的方式将污水中的热能提取出来，再经过压缩和膨胀等过程进行升温，从而达到供热或供冷的目的。

具体工作原理如下：
1. 污水提取：通过污水管网将污水收集到热泵系统中。

2. 过滤预处理：对污水进行预处理，如过滤、沉淀等，以去除悬浮物和杂质，避免对热泵设备的损坏。

3. 热能提取：将预处理后的污水进入换热器，通过与热交换介质（如工质流体或蒸发冷媒）接触，将污水中的热能传递给热泵系统。

4. 压缩和膨胀：热泵系统中的压缩机将流体压缩，使其温度升高，然后通过膨胀阀放松，使其压力降低，温度下降。

5. 热能释放：高温高压的流体经过冷凝器释放热量，热量通过传热介质（如空气或水）传递给室内供暖或供冷设备。

6. 蒸发循环：冷却的流体经过蒸发器重新吸收热源，通过蒸发过程吸热，然后经过压缩和膨胀等过程，重新进行热能提取和释放的循环。

通过上述循环过程，污水源热泵能够利用污水中的废热能源，
通过传热和压缩循环的方式将其转化为可利用的供热或供冷能源，实现能源的回收利用，提高能源利用效率，同时减少对传统能源的消耗，实现节能减排的效果。

2023年污水源热泵行业市场前景分析随着环保意识的日益增强，清洁能源的需求逐渐增加。

作为一种新兴而实用的能源利用技术，污水源热泵在国内市场也备受关注。

下面就污水源热泵行业市场前景进行分析。

一、行业概述污水源热泵是一种利用城市污水来回收能量的设备，其原理是通过污水中的热能来驱动机械工作，从而达到变能、升温或降温的目的。

污水源热泵具有高效、节能、环保等优点，广泛应用于供暖、供冷、热水、空调等领域，是一种可以替代传统空调和采暖设备的新型技术。

二、市场需求分析1、能源环保方面近年来，全球气候暖化、环境污染和能源短缺等问题日益突出，清洁能源的需求逐渐增加。

2、国家政策支持方面我国提出了“十三五”节能减排目标，鼓励发展污水源热泵等清洁能源技术，给予政策支持。

3、市场推广方面随着污水源热泵应用领域的逐步扩大和技术成熟，市场推广成本逐渐降低，有利于市场需求的增加。

三、市场现状分析目前我国污水源热泵市场发展还处于起步阶段。

由于技术难点较多，市场前景尚未被充分利用。

但是，污水源热泵具有明显的环保、节能等优势，并且在美国、日本等国家已经得到了广泛应用，市场前景广阔。

四、市场发展趋势1、技术成熟随着技术的不断推进和完善，污水源热泵的效率、使用寿命和维护成本等问题都将得到有效解决，进一步提高其市场竞争力。

2、政策环境优化我国将继续加大清洁能源技术研究和发展投入，鼓励企业加强技术创新，推进清洁能源产业的快速发展。

3、应用领域拓展污水源热泵目前主要应用于暖通空调领域，但未来可能会拓展到工业、医疗等领域，并逐渐向小居民区等民用领域推广，市场发展空间巨大。

总的来说，污水源热泵作为一种清洁能源技术，具有较广阔的市场前景。

随着技术创新和政策支持的不断加强，其市场份额将逐渐增加，成为替代传统采暖、空调设备的重要选择。

污水源热泵制冷工作原理
污水源热泵制冷工作原理是通过利用污水中的热能来进行制冷的一种技术。

其工作原理如下：
1. 污水采集：首先，将污水收集到一个集水池中。

这个集水池通常位于需要制冷的建筑物附近，以便方便获取污水。

2. 污水处理：收集到的污水会首先进行初步的处理，例如去除固体杂质和悬浮物等，以保护热交换器和其他设备的正常运行。

3. 分离污水中的热能：接下来，污水中的热能会通过热交换器进行分离。

热交换器内部有一根水管，污水在外部流过，冷凝器循环水流在内部流动。

热交换器通过传递污水中的热能给循环水，使循环水温度升高。

4. 循环水压缩：升温后的循环水通过压缩机进行压缩，使其温度进一步升高。

压缩机提供了流动能量，使循环水的压力和温度都增加。

5. 循环水冷凝：压缩后的循环水通过冷凝器进行冷凝，使其失去热量并转化为高温的冷凝器冷却水。

6. 冷却水回收：冷凝器冷却水会通过循环管道回流到热交换器中，与污水交换热能，再次提供冷却效果。

同时，冷凝器冷却水温度降低，会重新进入循环水压缩过程，保持循环。

7. 制冷作用：冷却效果通过循环水在室内热交换器中与空气交
换来实现。

循环水通过热交换器，将室内的热量吸收，使室内空气温度降低，从而实现制冷效果。

通过循环往复，污水源热泵制冷系统能够不断吸取污水中的热能来提供制冷效果，这种技术既能够有效利用资源，又能够实现环境友好型的制冷方式。

污水源热泵机组的工作原理污水源热泵机组是一种利用污水作为换热介质的热泵系统，它通过提取毗邻地下水域中的热量来为建筑供暖和冷却。

工作原理污水源热泵机组的主要部件包括蒸发器、压缩机、冷凝器和膨胀阀。

首先，污水从地下管网进入蒸发器，通过换热器与机组中的低温制冷剂发生热交换，使污水的温度降低，并将低温制冷剂蒸汽化。

然后蒸汽通过压缩机被压缩，同时温度增加。

之后的高温高压制冷剂通过换热器将其余的热量传递给供热系统，为建筑室内的暖气或热水提供热量。

而蒸发器冷凝器有时是构成一个整体的，它可以将其余的热量排出，在夏季中可以将在室内产生的热排出。

最后，高温高压制冷剂通过膨胀阀控制的孔进入蒸发器，从而形成一个完整的热力循环。

污水源热泵机组的优点污水源热泵机组以其高效节能、绿色环保等优点成为了现代建筑中取暖制冷的主要方式。

1.高效节能污水源热泵机组可将低温能量转移为高温能量，从而达到能源利用的高效和节能。

相较于传统的电能和燃气，它可以为建筑节省30-70%左右的能源费用。

2.不受环境影响污水源热泵机组不受外部气候、季节影响，可以全年常温工作。

它能够在各种恶劣环境下按照所需负荷提供温度。

3.绿色环保污水源热泵机组能够减少对环境的污染，因为其采用的是可再生的能源污水。

它能够促进生态社会的建设和发展。

污水源热泵机组的应用场景污水源热泵机组的应用场景十分广泛，它通常可以应用于以下几个方面。

百科与博物馆污水源热泵机组可以为百科与博物馆的恒温、恒湿和恒净提供性能表现的平台。

它可以根据博物馆、文化建筑等需要不同的环境要求，提供合适的环境温度。

冷库和食品加工企业污水源热泵机组可以在冷库、食品加工企业中为所需的制冷和冷水，提供稳定的温度环境。

它更准确、便利和经济用于对生态环境质量要求较高的场合。

商业和制药厂污水源热泵机组能够通过提高节能效率、维护暖通空调系统、设备夜间关机等方式，提高办公企业的白天运行效率。

此外，它还可以为制药厂的制冷和制热提供稳定的环境温度。

污水源热泵原理污水源热泵是一种利用污水中的热能进行能量转换的环保节能设备。

它通过污水中的热能，实现了对建筑物供暖和制冷的效果，同时减少了对传统能源的依赖，降低了能源消耗和环境污染。

下面我们来详细了解一下污水源热泵的工作原理。

1. 污水采集，首先，污水源热泵需要从污水管道中采集污水。

污水管道中的污水温度相对稳定，且具有一定的热量，适合作为热泵的热源。

2. 污水预处理，采集到的污水需要经过一定的预处理，包括去除污物、杂质和沉淀物等，以保证热泵系统的正常运行和延长设备寿命。

3. 热能提取，经过预处理的污水进入热泵系统，通过换热器将污水中的热能传递给热泵工质。

热泵工质在低温下蒸发吸收热量，然后被压缩升温，释放高温热量用于建筑供暖或者制冷。

4. 热能利用，释放的高温热量通过供暖系统或制冷系统传递到建筑物内部，满足建筑物的供暖或制冷需求。

5. 冷凝回收，热泵工质释放热量后变成液态，再次进入换热器吸收污水中的热量，形成闭合循环，实现了对污水热能的充分利用。

通过上述过程，污水源热泵实现了对污水中热能的提取和利用，达到了节能环保的效果。

同时，污水源热泵还具有运行稳定、维护成本低、使用寿命长等优点，逐渐成为建筑供暖和制冷领域的热门选择。

除此之外，污水源热泵还可以与其他能源设备相结合，形成多能源互补的供暖制冷系统，提高能源利用效率，降低运行成本，为建筑节能减排做出积极贡献。

总的来说，污水源热泵作为一种新型的能源利用设备，具有巨大的应用前景和发展空间。

它不仅可以为建筑节能环保做出贡献，还可以推动能源结构调整和绿色发展，是一种具有广泛推广价值的新型能源设备。

希望随着科技的不断进步和创新，污水源热泵能够得到更广泛的应用，为人类创造更加美好的生活环境。

污水源热泵+水蓄能简介
第一章污水源热泵概述
污水源热泵技术的概念
污水源热泵技术是一种高效率的自然冷能转换装置。

它能够将存在于污水中低品位冷能资源转换成高品位的热源或冷源向外输出，制成既能供暖又能制冷的空调系统。

污水源热泵系统通常能效比可达1：4~1：，即输入1KW的电能，可输出4~的能量，远远高于其它形式的供能方式。

由于热泵系统不燃烧任何燃料，是一种极为清洁的能量转换方式，真正做到了零污染、零排放，经济效益、社会效益和环境效益十分显著。

污水源热泵的原理及原理图
污水处置厂排放的污水水温一样都十分稳固，夏日水温在25~28℃，冬季,水温在9~15℃。

污水源热泵机组工作原理确实是在夏日将建筑物中的热量转移到污水中，由于污水温度低，因此能够高效地带走热量，而冬季，那么从污水中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。

通常污水源热泵消耗1kW的能量，用户能够取得4kW以上的热量或冷量。

污水源热泵系统确实是将污水作为空调系统的水源水，夏日向污水中排热，冬季从污水中取热。

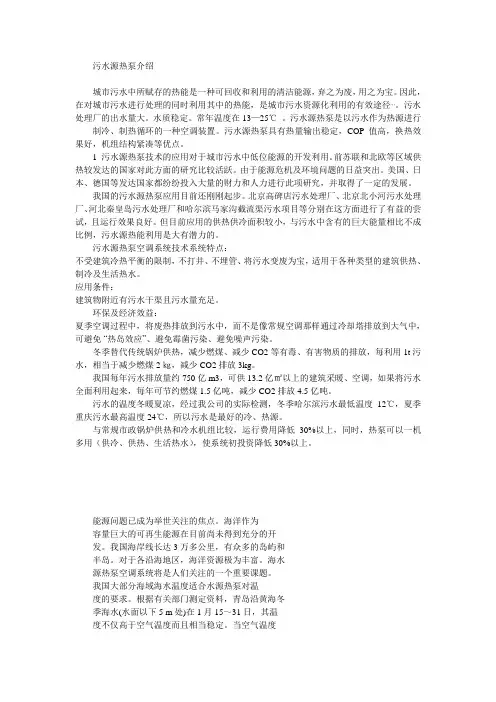

污水源热泵介绍城市污水中所赋存的热能是一种可回收和利用的清洁能源，弃之为废，用之为宝。

因此，在对城市污水进行处理的同时利用其中的热能，是城市污水资源化利用的有效途径⋯。

污水处理厂的出水量大。

水质稳定。

常年温度在13—25℃。

污水源热泵是以污水作为热源进行制冷、制热循环的一种空调装置。

污水源热泵具有热量输出稳定，COP值高，换热效果好，机组结构紧凑等优点。

1 污水源热泵技术的应用对于城市污水中低位能源的开发利用。

前苏联和北欧等区域供热较发达的国家对此方面的研究比较活跃。

由于能源危机及环境问题的日益突出。

美国、日本、德国等发达国家都纷纷投入大量的财力和人力进行此项研究，并取得了一定的发展。

我国的污水源热泵应用目前还刚刚起步。

北京高碑店污水处理厂、北京北小河污水处理厂、河北秦皇岛污水处理厂和哈尔滨马家沟截流渠污水项目等分别在这方面进行了有益的尝试，且运行效果良好。

但目前应用的供热供冷面积较小，与污水中含有的巨大能量相比不成比例，污水源热能利用是大有潜力的。

污水源热泵空调系统技术系统特点：不受建筑冷热平衡的限制，不打井、不埋管、将污水变废为宝，适用于各种类型的建筑供热、制冷及生活热水。

应用条件：建筑物附近有污水干渠且污水量充足。

环保及经济效益：夏季空调过程中，将废热排放到污水中，而不是像常规空调那样通过冷却塔排放到大气中，可避免“热岛效应”、避免霉菌污染、避免噪声污染。

冬季替代传统锅炉供热，减少燃煤、减少CO2等有毒、有害物质的排放，每利用1t污水，相当于减少燃煤2㎏，减少CO2排放3kg。

我国每年污水排放量约750亿m3，可供13.2亿㎡以上的建筑采暖、空调，如果将污水全面利用起来，每年可节约燃煤1.5亿吨，减少CO2排放4.5亿吨。

污水的温度冬暖夏凉，经过我公司的实际检测，冬季哈尔滨污水最低温度12℃，夏季重庆污水最高温度24℃，所以污水是最好的冷、热源。

与常规市政锅炉供热和冷水机组比较，运行费用降低30%以上，同时，热泵可以一机多用（供冷、供热、生活热水），使系统初投资降低30%以上。

1.什么是热泵？热泵是一种可以利用低温热源，以少量的电能转换出多于电能本身数倍热量的装置。

它是利用压缩机驱动管道内的制冷剂循环流动，不断的蒸发冷凝，通过制冷剂温差吸热和压缩机压缩制热后，把外界的热量源源不断地聚集起来。

2.什么是污水源热泵？污水源热泵，是利用污水（城市原生污水，二级污水，江、河、湖水）资源作为热泵的冷、热源，通过热泵技术将污水中的低品位热能，转换为高品位热能的装置。

3.哈尔滨工大金涛污水源热泵系统工作原理？污水热泵是以污水（包括地表水）作为低温热源，利用热泵技术回收或提取污水中的低温热能，其中污水包括市政管网中未处理的原生污水、污水处理厂已处理污水，地表水包括江河湖水、海水及污水处理后的再生水。

由于污水及地表水的水质条件较差，利用过程中又是开式循环，悬浮物和杂质成迅速的累积过程，因此提取热量时需要解决防堵、防垢及低能耗运行等一系列可能影响到系统的运行效果、运行维护、投资、运行费的相关问题。

为应对污水或地表水水质条件，目前的系统多采用间接式系统。

先将污水或地表水的热量传递给清洁水，再由清洁水进入热泵机组，清洁水在污水换热器和热泵机组之间形成封闭循环，起中介热量传递作用，我们将其称之为“中介循环”，而污水或地表水的自身循环称之为“污水或地表水循环”，末端系统循环水在热泵机组与末端散热设备之间循环则称之为“末端循环”。

为此，污水与地表水热泵供热空调系统宏观上由三个子循环系统构成，即污水循环、中介循环和末端循环，热泵机组的内部还有一个热泵工质（例如氟利昂）循环，即热泵机组的工作过程，宏观上不显现。

系统的主要设备包括污水泵、污水换热器、中介泵、热泵机组、末端泵。

如图2所示，系统的工作过程如下：污水干渠图1 污水热泵供热空调工艺流程示意图（1）首先，11℃左右的污水或地表水经过污水泵提升，在无堵塞高效换热技术条件下进入污水换热器进行换热，将一定温差范围内（5℃左右）的温差热量传递给清洁水，再以7℃左右排放至下游水源处，实现污水循环。

污水源热泵及其发展趋势分析
污水源热泵是一种利用污水作为热源，通过热泵的工作原理将低温热能提高到适宜使
用温度的设备。

它能够将废水中含有的低温热能转化为高温热能，从而节省能源，减少环
境污染。

目前，污水源热泵已经成为了当今节能环保技术中的一项重要技术。

相比传统的采暖、制冷系统，污水源热泵更加适用于城市中大型建筑物、商业综合体、医院、学校以及工业制造企业等高能耗场所。

污水源热泵的核心在于回收废弃热量进行再
利用，当大量人员或设备在室内运转时，废水中自然会释放出大量的低温热能，利用污水
源热泵可以将这些热能准确快速地回收起来，以避免浪费。

污水源热泵的节能效果显著，
能够实现能耗的显著降低，降低建筑物的运营成本。

随着环保意识的不断增强，污水源热泵的推广和应用越来越广泛。

随着技术的进步和
发展，污水源热泵的应用领域也不断扩大，除了建筑、酒店、商业和家庭等常见场所以外，污水源热泵还开始应用于规模更大的工业企业，如冶金、化工、轮胎、纺织等。

可以预见，随着未来节能环保政策的不断加强，污水源热泵将成为建筑能耗领域不可或缺的技术。

污水源热泵在应用过程中仍然面临着一些挑战和问题。

早期污水源热泵的性能参数和
技术指标相对较低，难以满足实际需求。

此外，污水源热泵的系统搭建和运行难度较大，
需要配合一定的专业知识和经验。

但是，在技术的不断进步和运营人员的不断提高技能等
方面，污水源热泵未来的发展前景广阔。

污水源热泵及其发展趋势分析污水源热泵是一种利用污水中蕴含的热能进行热能转换的设备。

相比于传统的空气源热泵和地源热泵，污水源热泵具有独特的优势和潜力。

本文将对污水源热泵的原理、应用及其发展趋势进行详细分析。

污水源热泵利用污水中的热能进行换热，通过制冷剂的循环流动，将污水中的热能吸收到热泵中，经过压缩冷凝过程，将热能释放到供热系统中。

与传统的空气源热泵和地源热泵相比，污水源热泵的能量利用效率更高，能够有效降低能源的消耗。

污水源热泵可以广泛应用于城市污水处理厂、工业污水处理厂、医院、宾馆酒店等场所。

污水处理厂每天都会产生大量的热能，而传统方式通常会将这些热能释放到环境中，造成资源的浪费。

而污水源热泵可以将这些热能直接利用起来，用于供热或者供热水，不仅能够满足建筑物的供热需求，还能够为污水处理厂降低能耗，提高能源利用效率。

污水源热泵在一些国家和地区已经得到了推广和应用。

日本、德国、瑞典等国家在污水源热泵领域取得了一定的成果。

日本的某些城市已经将污水源热泵作为主要的供热方式，取得了显著的节能效果。

污水源热泵的发展趋势主要体现在技术创新和政策支持两个方面。

在技术创新方面，目前污水源热泵技术还存在一些问题和挑战，例如换热器的腐蚀、结垢等问题。

未来需要加强对污水源热泵材料和设备的研究和改进，提高设备的耐腐蚀性和换热效率。

污水源热泵的智能化技术也是未来发展的重点。

通过智能化控制系统，可以实现对污水源热泵的运行状态监测和调控，提高系统的运行效率和稳定性。

在政策支持方面，政府应该加大对污水源热泵技术的支持力度，通过制定相关政策和法规，鼓励和引导企业和个人使用和发展污水源热泵技术。

政府还可以通过提供财政补贴和税收优惠等方式，减轻污水源热泵建设和使用的经济压力，促进其快速发展。

污水源热泵是一种具有潜力的能源利用方式，可以有效降低能源消耗和碳排放。

未来，污水源热泵在技术创新和政策支持的推动下，将会得到更广泛的应用和发展。

需要各界共同努力，推动污水源热泵技术的创新和进步，为建设更加可持续的社会和环境作出贡献。

南方某地埋污水厂污水源热泵系统案例应用与解析南方某地埋污水厂污水源热泵系统案例应用与解析随着人口的快速增长和城市化进程的加快，污水处理厂的建设和运营变得越来越重要。

处理污水不仅能够保护环境，还可以回收利用其中的能源。

在南方某地，一家污水处理厂应用了污水源热泵系统，以实现热能的回收和利用。

本文将对该案例进行分析与解析。

一、污水源热泵系统的工作原理污水源热泵系统利用污水中的热能进行空气或水的供热或供冷。

其工作原理主要包括以下几个环节：1. 污水收集与提升：首先，通过收集系统将进入污水处理厂的污水集中起来，并利用提升设备提升至合适的高度。

2. 污水预处理：进入预处理环节，污水首先经过格栅除去大颗粒的杂质，并通过沉砂池去除悬浮物。

3. 污水源热泵：经过预处理的污水进入热泵系统。

该系统分为蒸发器、压缩机、冷凝器和膨胀阀等组成。

在蒸发器中，污水中的热能被吸热剂吸收，使其从液态变为气态；压缩机将吸热剂中的热能压缩，并增加其温度；然后，热能通过冷凝器传递给空气或水，从而供热或供冷；最后，吸热剂经膨胀阀展开膨胀，回到蒸发器循环使用。

4. 污水处理与排放：热能回收后的污水经过进一步处理，以达到环保的排放标准。

二、南方某地污水厂污水源热泵系统的应用情况1. 系统运行情况：该污水处理厂污水源热泵系统于2018年开始应用。

经过两年的运行，系统表现出良好的稳定性和高效性能，能够满足厂区的热水供应需求。

2. 成本与效益：相较于传统的供热系统，污水源热泵系统具有更低的能耗和更高的能源回收效率。

根据数据显示，每年通过该系统回收的热能相当于节约了大量电力资源，降低了能源消耗成本。

3. 环境保护：该系统的运行可以有效减少温室气体的排放，降低对环境的污染。

同时，通过对污水的处理，还可以提高水资源的再利用率，达到节约用水的目的。

三、案例分析与解析1. 污水源热泵系统的优势：与传统的供热系统相比，污水源热泵系统具有以下几个优点：- 能源回收高效：通过回收污水中的热能，提高能源利用效率，减少能源的浪费。

污水源热泵系统介绍供热空调的能源消耗占社会总能耗的比例大达30%，而环境污染的20%也是由供热空调燃煤引起的。

因此，采用热泵技术，开发低位的、可再生的清洁能源用于建筑物的供热空调意义重大，是建筑节能减排的有效途径之一。

这些能源包括：大气、土壤、地下水、地表水、工业余热及城市污水等等。

其中污水在数量（水量）、质量（水温）及分布规律上（地理位置）具有明显优势。

预计2010年我国污水排放量达720亿t/a，水温全年在10-25℃之间，按开发50%的水量计算，可供热空调的面积至少在5亿㎡以上。

另外，原生污水均匀地分布在城市地下空间，为因地制宜地有效利用及建设分散式的热泵供热空调系统创造了有利条件。

而地表水源在南方水源丰富的地区以及沿海城市更具有广阔的应用前景。

1 热泵原理各类低位的清洁能源利用是通过热泵技术实现的。

热泵空调技术是根据逆卡诺循环原理，将低温热源或低位能源（如城市污水、地下水等）中的低品位热能进行回收，转换为高品位热能的一种节能与环保性技术，利用这项技术的逆过程同时还可以达到制冷的目的，是以存在合适的低位能源为必要条件的。

3-膨胀阀图1 热泵工作原理示意图图1示意了一种水源热泵向建筑物供热的工作原理。

所谓水源热泵，就是指以环境中的水（污水、地表水、地下水等）作为热源。

热泵工质（例如氟利昂）在压缩机1的驱动下，在压缩机1、冷凝器2、膨胀装置3、蒸发器4几个主要部件中循环运动。

工质的热力性质决定了蒸发器中的工质温度可以保持在例如2℃（称为蒸发温度）左右，而冷凝器中则为60℃（称为冷凝温度）左右。

这里的水源虽然在冬季可能仅为11℃，但却可以作为热泵系统的热源，因为当将它引入温度为2℃的蒸发器时，它必然要把自身中的热能（称为内能）交给机组，变为例如6℃排放出去。

获取了水源热能的工质被压缩机压缩到例如60℃，在冷凝器中加热来自建筑物的系统循环水，由该水将热量带到建筑物的散热设备中。

总的来看，热泵能够从常温或低温（11℃）的环境中提取热量，以较高的温度（50℃）向建筑物供热。

污水源热本调研报告所谓污水源热泵, 主要是以城市污水做为提取和储存能量的冷热源, 借助热泵机组系统内部制冷剂的物态循环变化, 消耗少量的电能, 从而达到制冷制暖效果的一种创新技术。

城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。

城市污水热泵空调是一项高新技术, 具有节能、环保及经济效益, 符合经济与社会的可持续性发展战略。

城市污水源热泵机组以污水为冷热源, 冬季采集来自污水的低品位热能, 借助热泵系统, 通过消耗部分电能（1份）, 将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出, 释放到水中, 以达到夏季空调的目的。

1.污水源热泵的工作原理污水源热泵的主要工作原理是借助污水源热泵压缩机系统, 消耗少量电能, 在冬季把存于水中的低位热能“提取”出来, 为用户供热, 夏季则把室内的热量“提取”出来, 释放到水中, 从而降低室温, 达到制冷的效果。

其能量流动是利用热泵机组所消耗能量（电能）吸取的全部热能（即电能+吸收的热能）一起排输至高温热源, 而起所消耗能量作用的是使介质压缩至高温高压状态, 从而达到吸收低温热源中热能的作用。

污水源热泵系统由通过水源水管路和冷热水管路的水源系统、热泵系统、末端系统等部分相连接组成。

根据原生污水是否直接进热泵机组蒸发器或者冷凝器可以将该系统分为直接利用和间接利用两种方式。

直接利用方式是指将污水中的热量通过热泵回收后输送到采暖空调建筑物；间接利用方式是指污水先通过热交换器进行热交换后, 再把污水中的热量通过热泵进行回收输送到采暖空调建筑物。

2.污水源热泵系统的特点:（1）环保效益显著城市污水源热泵是利用了污水作为冷热源, 进行能量转换的供暖空调系统。

供热时省去了燃煤、燃气、然油等锅炉房系统, 没有燃烧过程, 避免了排烟污染；供冷时省去了冷却水塔, 避免了冷却塔的噪音及霉菌污染。

不产生任何废渣、废水、废气和烟尘, 环境效益显著。

污水源热泵的工作原理概述污水源热泵（Sewage Source Heat Pump，简称SSHP）是一种新型的综合性能很高的热泵系统。

它以污水为热源，利用热泵的工作原理将环境中的低温热能转化为能够提供供暖和热水所需的高温热能。

工作原理污水源热泵系统由三个主要部分组成：室内机、地源换热器和热泵机组。

其中室内机主要用于供暖或制冷；地源换热器是用来提供热源和冷源，通常埋在地下水中；热泵机组则是将地下水中低温热能转化为高温热能，供室内机使用。

热泵机组的工作原理可以分为四个主要的步骤：1.压缩环节：在热泵机组中，流体在一个封闭的系统中循环流动。

当压缩机开始工作时，它会将流体压缩至很高的压力和温度。

这个过程使流体中的低温热能转化为高温热能。

2.冷凝换热环节：经过压缩环节后，高温高压的流体进入冷凝器中，与地下水中的低温热能进行热交换，将高温高压的流体冷却，转化为高温低压的液体。

在这个过程中，地下水中的低温热能被吸收，转化为热泵机组的高温热能。

3.膨胀环节：经过冷凝换热环节后，高温低压的液体进入膨胀阀，通过闪蒸的方式使流体膨胀到低温低压液态，此时其所含的高温热能转化为低温热能。

4.蒸发换热环节：经过膨胀环节后，冷却剂进入蒸发器，与室内空气进行热交换，实现室内空气的制冷或加热。

同时，冷却剂的低温低压液态通过换热器又吸收了地下水中的低温热能，整个循环过程完成。

优缺点优点1.环保节能：污水是一种可以循环利用的再生资源，污水能够提供热源，不仅可以达到减少环境污染，节约能源的目的，而且还能为社会提供一揽子污水处理服务。

2.稳定性强：与地源热泵等传统热泵技术相比，污水源热泵不受地质环境影响，能够保持能量稳定输出，同时也能够更加定量精准地对城市污水进行管理。

3.经济效益高：具有明显的节能效益，大幅减少了对管道燃气、暖气、空调等能源的需求，降低能源消耗和运营成本。

缺点1.污水本身不干净，因此对污水的预处理要求较高。

2.系统复杂度较高，设备选型要求高。

污水源热泵的原理是通过污水源热泵是一种利用污水作为热源进行能源转换的设备。

它根据热力学第一定律和热力学第二定律的原理，通过对污水热量的吸收和释放，实现能量的转移和利用。

污水源热泵的工作原理可以简单概括为四个步骤：污水吸热、热泵循环、热能释放和热力回收。

首先，污水源热泵通过吸热器从污水中吸收热量。

吸热器通常采用板式换热器或螺旋板式换热器等高效换热装置，将污水中的热量传递给工质。

这样，污水的温度就会下降，同时工质的温度升高。

接下来，工质被压缩机压缩，将低温低压的工质转化为高温高压的工质。

这个过程需要消耗一定的电能作为输入，因此电能就是污水源热泵所需的外部能源。

然后，高温高压的工质通过冷凝器与热水介质进行热交换，将热能释放出来。

常用的热水介质包括供暖系统的热水、热泉水等。

在这个过程中，工质的温度下降，凝结成液体。

最后，液态的工质经过膨胀阀放压，转化为低温低压的工质，并返回到吸热器，重新吸收污水中的热量。

这样就形成了一个循环，不断吸热、冷凝、汽化、放热的过程。

污水源热泵的原理依赖于热力学第二定律的热泵原理。

根据热力学第二定律，热能总是由高温区域向低温区域传递。

而污水源热泵则通过逆转这一过程，将低温区域的热量传递到高温区域，实现了能量的转移和利用。

这使得污水源热泵成为一种高效的能量转换装置。

值得注意的是，污水源热泵的运行效果和环境温度有关。

温度差越大，热泵的工作效果越好。

因此，夏季污水源热泵的效果比冬季更好。

除了能源的转移利用，污水源热泵还可以实现热力的回收。

例如，热泵循环中产生的余热可以用于供暖、热水生产或其他能热利用的场合。

这种能力在节能减排和可持续发展方面具有重要的意义。

总之，污水源热泵利用污水作为热源，通过吸热、循环、热能释放和热力回收等步骤，实现了能量的转移和利用。

这种设备在能源转换和环境保护方面具有很大的潜力，为可持续发展提供了一种新的思路和方法。
