管道安装专项检查表------
------
以上为管道安装专项检查表的内容，每项检查均应认真执行，并记录检查结果。
如有不符合要求的情况，应及时进行整改。
检查表的结果要真实准确地记录，以便后续的管道安装质量评估和验收工作使用。
注意事项：
1. 在进行管道安装专项检查之前，必须熟悉相关的技术标准和
要求；
2. 检查人员必须具备相关的资质和经验，确保专业性和准确性；
3. 检查表中的每一项内容都必须认真检查，对不符合要求的情
况要进行记录并及时整改；
4. 检查结果的记录应保留至少一年，以备查阅和维护管道设施
的需要。
管道安装的质量直接关系到工程的安全可靠性，希望通过这份
检查表能够提高管道安装的质量，确保工程的顺利进行和使用。

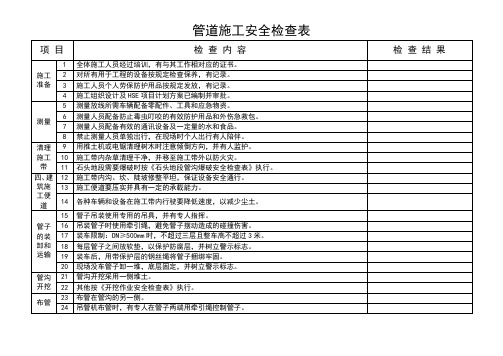

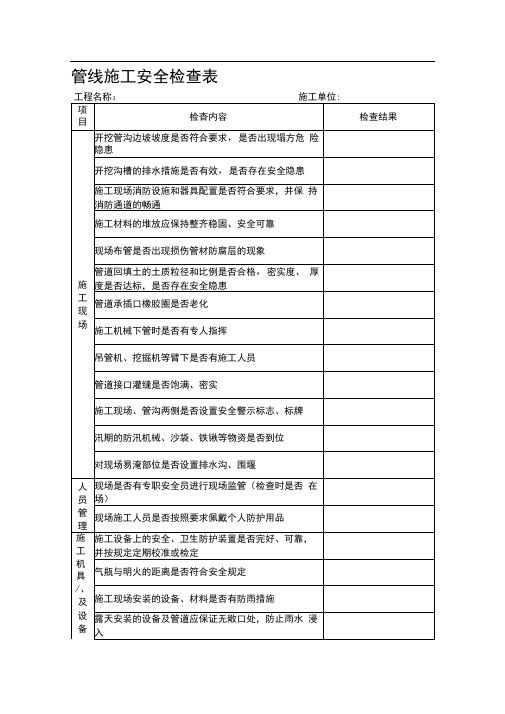

管道施工阶段安全检查表完整施工前准备阶段1.[ ] 确保施工区域内没有未处理的地下设施或障碍物，并标示出已知的地下管道。
2.[ ] 确认施工区域周围的环境安全，例如附近是否有高压电源线，有无易燃物等。
3.[ ] 检查施工现场是否设置了符合安全要求的临时交通标志和围挡，并保持道路畅通。
4.[ ] 检查施工人员是否配备了必要的个人防护装备，如安全帽、安全鞋、手套等。
5.[ ] 检查施工机械设备是否符合安全要求，且经过合格的维护和检修。
6.[ ] 确认施工人员是否接受过必要的安全培训，并具备必要的施工技能。
施工过程中的安全措施1.[ ] 在施工期间，确保所有施工人员按照安全操作规程进行作业，并遵守相关施工手册。
2.[ ] 定期检查施工现场的安全状态，包括道路交通、机械设备运行是否正常，施工区域是否清洁整齐等。
3.[ ] 检查施工现场的人员是否正确使用个人防护装备，并遵守安全操作规程。
4.[ ] 确保工作人员使用合适的工具和设备进行作业，避免使用损坏或不符合要求的工具。
5.[ ] 对施工现场可能存在的安全隐患和事故风险进行评估，并采取必要的措施予以控制。
6.[ ] 确保施工区域内的安全通道畅通，方便人员疏散和救援行动。
施工结束后的安全检查1.[ ] 在施工结束后，进行巡检，确保施工现场的秩序和环境保持良好，并清理施工垃圾和残留物。
2.[ ] 对施工现场进行全面检查，包括机械设备是否关闭和固定、道路交通标志和围挡是否拆除等。
3.[ ] 检查施工区域是否恢复原状，消除对环境的污染和破坏。
4.[ ] 对施工过程中发现的安全隐患和事故风险进行记录和处理。
5.[ ] 编制施工总结报告，总结施工期间的安全经验和教训，提出改进意见和措施。
以上是管道施工阶段安全检查表的完整内容，旨在确保施工过程中的安全性和环境保护。
在进行安全检查时，请严格按照表中的事项进行检查，并做好记录和处理。
隐蔽工程检查记录表表D1-1 编号:工程名称宜城市楚源大道（西段）道路排水工程隐蔽日期2010年7 月12 日现我方已完成楚源大道西段( K0+300—K0+620 南侧)部位的( 排水管道)工程,经我方检验,符合设计、规范要求，特申请进行隐蔽验收。
依据：施工图纸（施工图纸编号楚源大道西段工程施工图—排水设计图（图号14、16、17、18 ）设计变更/洽商（编号）和有关规范、规程材质：主要材料：钢筋砼平口管规格/型号：D800mm特殊工艺：1、平基、管座采用180°，C25砼浇筑申报人：审核意见：□同意隐蔽□修改后自行隐蔽□不同意，修改后重新报验质量问题：参加人员签字建设(监理)单位施工单位湖北经天路桥有限公司技术负责人质检员工长隐蔽工程检查记录表表D1-1 编号:工程名称宜城市邓林移民供水工程隐蔽日期2009年9 月4 日现我方已完成水厂供水管道( K5+825-K4+295.2 )部位的( 聚乙烯DN250 PE管安装)工程,经我方检验,符合设计、规范要求，特申请进行隐蔽验收。
依据：施工图纸（施工图纸编号移民供水-主管线-纵剖总图-01 ）、设计变更/洽商（编号）和有关规范、规程材质：主要材料：聚乙烯PE管规格/型号：DN250特殊工艺：申报人：审核意见：□同意隐蔽□修改后自行隐蔽□不同意，修改后重新报验质量问题：参加人员签字建设(监理)单位施工单位宜城市市政公司技术负责人质检员工长隐蔽工程检查记录表表D1-1 编号:工程名称宜城市邓林移民供水工程隐蔽日期2009年9 月7 日现我方已完成水厂供水管道( K4+295.2-K1+182 )部位的( 聚乙烯DN315PE管安装)工程,经我方检验,符合设计、规范要求，特申请进行隐蔽验收。
依据：施工图纸（施工图纸编号移民供水-主管线-纵剖总图-01 ）、设计变更/洽商（编号）和有关规范、规程材质：主要材料：聚乙烯PE管规格/型号：DN315特殊工艺：申报人：审核意见：□同意隐蔽□修改后自行隐蔽□不同意，修改后重新报验质量问题：参加人员签字建设(监理)单位施工单位宜城市市政公司技术负责人质检员工长隐蔽工程检查记录表表D1-1 编号:工程名称宜城市邓林移民供水工程隐蔽日期2009年10 月4日现我方已完成水厂供水管道( K1+222-K0+000 )部位的( 聚乙烯DN400 PE管安装)工程,经我方检验,符合设计、规范要求，特申请进行隐蔽验收。
PE管道工程施工检查表
1、人员
焊接人员需持证上岗，且证件在有效期内(应持有双证，港华培训认证资格证、建设部门认证资格证)
2、设备机具：焊机必须100%采用全自动焊机，性能符合要求，维护保养、
校正得当;必要的辅助工具齐备，包括切管器、刨削器、刨边器、记号笔、支撑滑轮等.
3、材料
.PE管材必须使用甲供材料;在PE管材管件装卸、搬运、存放、焊接、下管、安装等全过程中，均应有合理有效的保护措施，不得野蛮操作、损伤管材管件; 在施工现场堆放要求：PE直管如需堆叠放置，堆放高度不得超过1. 0 m，且最底层应有平面承托，并以木楔固定；堆叠原厂捆扎的直身管、盘管应平放，且高度不可超过过二捆;
4、施工
①沟槽应符合规范，应清除沟槽底的石块、尖石及其它尖锐物。
对岩石基础，应铺垫厚度不小于15cm的砂垫层（JJ101-2004）
②敷设前，应检查管材及管件是否有割伤、刮痕等；不得使用表面损伤深度超过壁厚10%的管材或者管件。
如果怀疑管道及配件有瑕疵，需在其上标记，并不可再使用
③在敷设管道时，与其他设施的安全间距应符合GB50013-2006《室外给水设计规范》附录A、附录B的要求，达不到要求时，应采用有效的防护措施后，可适当缩小净距，并须得到负责该工程的业主代表批准
④在回填前，应清除管子四周的杂物，回填土应是不含石块、砖块、混凝土料等杂物的素土
⑤管道敷设回填后,应按管道走向设置标志桩
⑥若工地无人看管、施工暂停期间，管末端的开口应用端盖、管帽封好。
⑦水压试验应设置围护与警示，所有管道外露部分须设置明显的警示、告示牌
⑧压力管道水压试验：
1）工作压力P≥0.1 ，试验压力≥1.5P，且不小于0.8MPa；
2）试压管道长度≤1000m，对中间设有附件，水压试验分段长度≤500m；
3）压力试验期间，测试管段上所有的阀门必须在开启状态；
4）试验管段注满水后，宜在不大于工作压力条件下充分浸泡（24小时以上）再进行试压
5、焊接
①焊接工作环境：操作时环境温度低于 -5℃或风力大于 4 级，应采取有效措施；夏季高温时应有遮阳措施。
②按照焊接操作规范进行焊接程序，保证焊接接口质量和可靠性。
焊接前需用管道托座将管道对正及放平；焊接过程中焊机的每个环节参数设置正
确；焊接后正确移开焊机。
③焊接接口端面最大的容许偏差为管道壁厚的 10%
④确保焊机加热板清洁，每天清理，保持清洁，无灰尘、PE熔化物等污染杂质
⑤管材、管件及焊接应记录相关信息，保证质量管理的可追溯性：
1）在焊完的接口上以记号笔作相应标记，并标注接口号码；
2）焊接记录表上要标志焊工的编号；
3）焊接记录表简图应有与施工图对应的桩号
⑥100%外卷边切除，并抽样5%进行非破坏性检查：a、检查两端管道在接口上对准成一直线；b、应对每个焊口进行卷边检查（检查内容见下页备注）
⑦将焊接数据及附号码的卷边交督导员检查。
如发现裂缝等情况，须在管道接口上找寻熔合不足的位置，并请现场督导判定是否需切除再焊。
⑧在有疑问的情况下，监理员有权要求对任意接口进行破坏性试验.
⑨焊口卷边检查方法：
1) 割除卷边前，检查卷边是否正常、均匀，并用卷边测量器测量其宽度在容许的大小范围内；
2）割除卷边后，用卷边测量器检查卷边宽度是否符合指定的标准，同时检查卷边无变形；
3）卷边底部的接合口无夹杂污染物，如有则须再检查管道接口相应位置，确定无同样的情况；
4）检验卷边底部的接合接口无出现熔合不足而造成的裂缝；
5）卷边向背后屈曲，确定无熔合不足处。
