简易数字存储示波器设计报告摘要本设计分为四个模块,分别是:信号前向调整模块，数据采集模块，数据输出模块和控制模块。

信号前向调整模块采用高速低噪音模拟开关(MAX4545）和宽带运算放大器（MAX817)构成可编程运算放大器，对幅度不等的输入信号分别进行不同等级的放大处理.数据采集模块采用可编程器件（EPM7128SLC84—15）控制高速Ａ／Ｄ（TLC5510)对不同频率的输入信号分别以相应的采样速度予以采样，并将采样数据存在双口ＲＡＭ（IDT7132）中.数据输出模块采用另一片可编程器件（EPM7128SLC84—15）控制两片Ｄ／Ａ（DAC0800）分别输出采样信号和锯齿波，在示波器上以Ｘ－Ｙ的方式显示波形.控制模块以AT89C52单片机为控制核心，协调两片可编程器件的工作,并完成其它的测量,计算及控制功能.一．总体方案设计与论证:方案一：数字示波器采用数字电路，将输入信号先经过Ａ／Ｄ变换器，把模拟波形变换成数字信息,暂存于存储器中。

显示时通过Ｄ／Ａ变换器将存储器中的数字信息变换成模拟波形显示在模拟示波器的示波管上。

对于存储器的地址计数及数据存取可通过数字电路对时钟脉冲计数产生地址，并选通存储器来实现；对输入信号何时触发采集可通过模拟比较器及其它简单的模拟电路实现。

但是，这种方法的硬件电路过于复杂,调试起来也不方便，不利于系统的其它功能扩展，因而不可采取。

方案二：采用AT89C52单片机。

单片机软件编程灵活，自由度大。

可通过软件编程实现对模拟信号的采集,存储数据的输出以及各种测量，逻辑控制等功能。

但是，系统要求的频带上限为５０ＫＨＺ，根据采样定理，采样速度的下限为１００ＫＨＺ，需要用高速Ａ／Ｄ进行采样.假设单片机系统用12M的晶体振荡器作为系统时钟，那麽一条指令就需要1us或2us,根本无法控制Ａ／Ｄ高速工作.因此，单纯用软件是不可能实现该系统的。

方案三：采用AT89C52单片机作为控制核心，采用可编程器件(ALTERA公司的EPM7128SLC84—15）来实现对数字系统的控制。

简易数字存储示波器设计数字存储示波器是一款用于测量电信号的仪器，它可以将收集到的信号进行数字化处理，并将结果显示在屏幕上。

本文将介绍一个简易的数字存储示波器的设计。

1. 设计目标设计一个简易的数字存储示波器，使其能够接收并显示电信号的波形，并具备一定的存储功能。

该示波器需要具备以下功能：能够调节触发电平、可以调节扫描速度、能够通过按钮进行保存和回放存储的波形。

设计需要保证简易、易于操作、能够满足基本的测量需求。

2. 硬件设计（1）电路板设计：设计一个电路板用于信号的采集和存储。

该电路板包括模拟前端电路用于信号的采集，数字转换电路将模拟信号转换为数字信号，以及存储器用于存储采集到的数据。

（2）显示屏和按键：电路板上需要配备一个液晶显示屏，用于显示采集到的波形图像。

同时，设计按键用于调节触发电平、扫描速度以及保存和回放。

3. 软件设计（1）数据采集：通过模拟前端电路采集信号，并使用数字转换电路将模拟信号转换为数字信号。

采用适当的采样率，将数据进行采样，并存储到存储器中。

（2）数据显示：通过显示屏将存储器中的数据显示为波形图像。

根据采样率和扫描速度，将存储器中的数字信号转换为波形，并在屏幕上显示。

（3）触发控制：通过按键调节触发电平，设置触发条件，使得波形显示能够达到最佳效果。

设计合适的触发电路用于触发信号。

（4）数据存储和回放：设计按键和存储器用于保存和回放采集到的波形。

按下保存键后，将当前的波形数据保存到存储器中，按下回放键后，将存储器中的波形数据重新显示在屏幕上。

4. 使用方法使用该简易数字存储示波器，首先将信号源连接到示波器的输入端，然后通过按键进行触发电平的调节和扫描速度的设置。

在适当的触发条件下，示波器将开始采集并显示信号的波形。

当波形满足要求后，可以通过按键将波形数据保存到存储器中。

保存后的波形可以通过按键进行回放，重新显示在屏幕上。

5. 总结通过以上的设计和实现，可以得到一个简易的数字存储示波器。

简易数字示波器的设计摘要示波器是用量最多、用途最广的测量仪器之一，是观察和测量电子波形不可缺少的工具。

传统的模拟示波器在观测周期性重复频率较高的波形方面仍然得到普遍使用，但对于不能重复出现的单次信号、持续的非周期信号以及重复频率较低的周期信号则显得无能为力。

数字存储示波器正是基于上述要求而出现的。

数字示波器是新型智能化示波器，其技术基础是数据的采集，该技术可以应用于更广泛的数据采集产品中，具有深远意义。

本论文对示波器的工作原理进行了介绍，提出了一种基于STC12C5A60S2单片机和12864点阵液晶屏的数字示波器设计方案，实现对被测信号的采样、存储以及显示；扫描频率可调，幅度可调；设置10ms/div、2ms/div、1ms/div、500μs/div、400μs/div五档扫描速度，仪器的频率范围为DC～3kHz。

其依据是利用STC12C5A60S2芯片的AD转换器对输入的模拟信号进行采样，将采样值存入缓冲区经程序处理后在LCD液晶屏上显示出对应的波形。

实验结果表明本设计电路结构简单，运算速度高，频率显示准确，可以实现快速读取，波形显示刷新速度较快。

设计中采用的模块化设计方法，提高了设计效率。

整个系统成本廉价，并且实现了数字示波器的所有功能要求，达到了较高的性能指标。

关键词：单片机，液晶显示，数字示波器，AD采样THE DESIGN OF SIMPLE DIGITAL OSCILLOSCOPEABSTRACTThe oscilloscope is one of the most widely used measuring instruments, is an indispensable tool of observation and measurement of electronic waveform. Traditional analog oscilloscope observation cyclical high repetition frequency waveform is still widely used, but for a single signal that can not be repeated, sustained non-periodic signal, and low repetition frequency of periodic signals look powerless. Digital storage oscilloscope is based on the above requirements emerge. The digital oscilloscope is a new intelligent oscilloscope, its technology is based on the data acquisition, and the technology can be applied to a wider range of data acquisition products and has far-reaching significance.The paper describes the working principle of the oscilloscope, it puts forward a solution that based microcontroller STC12C5A60S2 and 12864 dot matrix LCD screen, digital oscilloscope design to achieve the measured signal, sampling, storage and display; scanning frequency is adjustable, amplitude adjustable; set 10ms/div、2ms/div、1ms/div、500μs/div、400μs/div fifth gear scanning speed, the frequency range of the instrument for DC ~ 3kHz. It is based on the AD converter in STC12C5A60S2 chip sample the input analog signal, the sampled values are stored in the buffer, then shows the corresponding waveform on the LCD screen after procedures.Experimental results show that this design is a simple circuit structure, high-speed operation, accurate frequency display, can be quickly read, waveform display refresh rate faster. Equivalent sampling techniques used in the design, can be a good high-speed periodic signal measurements require high-speed sampling, to reduce the requirements for the A / D conversion rate, reduce thehardware cost of the oscilloscope. The modular design approach adopted in the design, improves design efficiency highly. The whole system is very cheap, and fulfills all the functional requirements of the digital oscilloscope to achieve a higher performance.KEY WORDS：Single-chip Microcomputer, LCD, Digital Oscilloscope, AD Sample目录第1章绪论 (1)§1.1 课题背景 (1)§1.2 课题研究的目的和意义 (2)§1.3 课题的主要研究工作 (2)第2章系统设计方案的研究 (3)§2.1 系统设计的总体思路 (3)§2.2 系统设计任务 (3)§2.3系统设计的原理 (4)§2.4总体方案的选定 (5)§2.4.1 方案论证 (5)§2.4.2 系统框图 (5)第3章硬件电路设计 (7)§3.1 单片机的选型 (7)§3.1.1 STC12C5A60S2的内部结构 (7)§3.1.2 STC12C5A60S2的管脚说明 (8)§3.1.3 STC12C5A60S2的时钟 (9)§3.1.4 STC12C5A60S2的复位 (10)§3.2 A/D采样 (11)§3.2.1 A/D采样的基本原理 (11)§3.2.2 STC12C5A60S2的A/D结构和操作方法 (12)§3.3 12864液晶显示模块 (14)§3.3.1液晶显示模块概述 (14)§3.3.2显示RAM (14)§3.3.3点阵LCD的显示原理 (15)§3.4信号保持电路 (16)§3.5串口通信电路 (18)§3.6键盘控制电路 (19)第4章系统软件设计 (21)§4.1 软件架构 (21)§4.2 主程序的设计 (22)§4.3 波形显示程序的设计 (23)§4.4 按键检测程序的设计 (25)§4.5 软硬联调结果 (26)结论 (28)参考文献 (29)致谢 (30)附录 (31)第1章绪论§1.1课题背景本世纪70年代起，数字集成电路和微处理机技术获得了迅速发展，示波器也开始应用这些新技术来适应各种需要。

常州信息职业技术学院学生毕业设计（论文）报告系别：电子与电气工程学院专业：微电子技术班号：微071学生姓名：俞斌学生学号：0706033136设计（论文）题目：数字示波器指导教师：刘明建设计地点：常州信息职业技术学院起迄日期：2009.8.1~2009.8.22毕业设计（论文）任务书专业微电子班级微071姓名俞斌一、课题名称：数字示波器二、主要技术指标：1：带宽:1GHZ2：抽样率:5GS3：记录长度:15KPts4：垂直分辨率8bit5：垂直精度±105%6：带限20250MHZ三、工作内容和要求：本设计的设计方案大致可分为几个步骤：首先我们要先了解数字示波器是什么东西其次就是我们要了解数字示波器的一些数据和作用还有特点。

然后我们才能来设计数字示波器的方案，大致列出数字示波器的的内容和所要设计的内容，搜索资料更多的了解数字示波器会对写设计有帮助，根据列表一步步完成设计。

要求：认真有耐性，要对每一个设计方案的步骤要熟悉，条理要分明清晰。

要进行多次修改争取做到最完善。

\四、主要参考文献[1] 全国大学生电子设计竞赛组委会.全国大学生电子设计竞赛获奖作品选编[M].北京：北京理工大学出版社.2007.[2] 黄智伟.全国大学生电子设计竞赛电路设计[M].北京：北京航空航天大学出版社 2006.[3] 雷志勇.江建尧.数字存贮示波器的随机采样原理.学生（签名）俞斌2009年6 月26 日指导教师（签名）刘明建2009年6 月26 日教研室主任（签名）2009年6 月27 日系主任（签名）2009年6 月28 日毕业设计（论文）开题报告目录【摘要】【关键词】第一章方案比较与选择1．1：核心处理器选择……………………………………………………………1．2：前级信号调理方案设计………………………………………………………………第二章理论分析与参数计算2. 1 等效采样分析 (12)2. 2垂直灵敏度 (13)第三章电路分析与设计3. 1输入通道调理电路 (21)3. 2采样保持电路 (21)第四章系统程序设计4. 1扫描速度测试 (24)4. 2 采样速率与扫描速度的关系 (27)第五章结束语 (34)第六章答谢词………………………………………………………………参考文献 (36)数字示波器的工作原理摘要：摘要本数字示波器以单片机和FPGA为核心，对采样方式的选择和等效采样技术的实现进行了重点设计，使作品不仅具有实时采样方式，而且采用随机等效采样技术实现了利用实时采样速率为1MHz的ADC进行最大200MHz的等效采样。

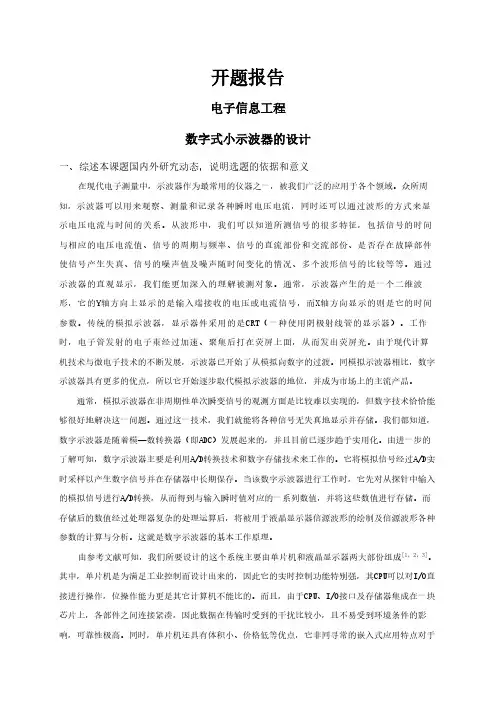

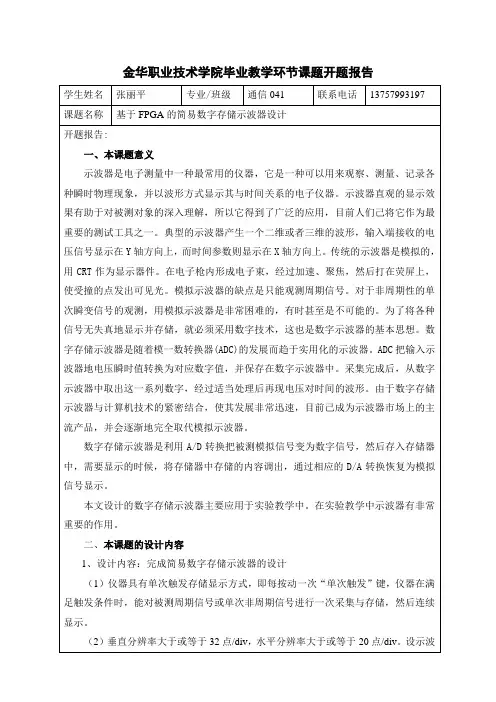

开题报告电子信息工程数字式小示波器的设计一、综述本课题国内外研究动态，说明选题的依据和意义在现代电子测量中，示波器作为最常用的仪器之一，被我们广泛的应用于各个领域。

众所周知，示波器可以用来观察、测量和记录各种瞬时电压电流，同时还可以通过波形的方式来显示电压电流与时间的关系。

从波形中，我们可以知道所测信号的很多特征，包括信号的时间与相应的电压电流值、信号的周期与频率、信号的直流部份和交流部份、是否存在故障部件使信号产生失真、信号的噪声值及噪声随时间变化的情况、多个波形信号的比较等等。

通过示波器的直观显示，我们能更加深入的理解被测对象。

通常，示波器产生的是一个二维波形，它的Y轴方向上显示的是输入端接收的电压或电流信号，而X轴方向显示的则是它的时间参数。

传统的模拟示波器，显示器件采用的是CRT（一种使用阴极射线管的显示器）。

工作时，电子管发射的电子束经过加速、聚集后打在荧屏上面，从而发出荧屏光。

由于现代计算机技术与微电子技术的不断发展，示波器已开始了从模拟向数字的过渡。

同模拟示波器相比，数字示波器具有更多的优点，所以它开始逐步取代模拟示波器的地位，并成为市场上的主流产品。

通常，模拟示波器在非周期性单次瞬变信号的观测方面是比较难以实现的，但数字技术恰恰能够很好地解决这一问题。

通过这一技术，我们就能将各种信号无失真地显示并存储。

我们都知道，数字示波器是随着模—数转换器（即ADC）发展起来的，并且目前已逐步趋于实用化。

由进一步的了解可知，数字示波器主要是利用A/D转换技术和数字存储技术来工作的。

它将模拟信号经过A/D实时采样以产生数字信号并在存储器中长期保存。

当该数字示波器进行工作时，它先对从探针中输入的模拟信号进行A/D转换，从而得到与输入瞬时值对应的一系列数值，并将这些数值进行存储。

而存储后的数值经过处理器复杂的处理运算后，将被用于液晶显示器信源波形的绘制及信源波形各种参数的计算与分析。

这就是数字示波器的基本工作原理。

数字示波器毕业设计数字示波器毕业设计在现代电子技术领域中，示波器是一种常用的测试仪器，用于观察和分析电信号的波形。

随着科技的不断进步，传统的模拟示波器已经逐渐被数字示波器所取代。

数字示波器具有更高的精度、更大的带宽和更多的功能，成为电子工程师日常工作中不可或缺的工具。

本文将探讨数字示波器的毕业设计，介绍其原理、设计思路和实现方法。

一、数字示波器的原理数字示波器的原理基于模拟信号的采样和数字信号的处理。

首先，模拟信号通过采样器进行采样，将连续的模拟信号转换为离散的数字信号。

然后，这些离散的数据通过数字信号处理器进行处理，包括存储、显示和分析。

最后，通过显示器将处理后的数字信号转换为可视化的波形图。

二、数字示波器的设计思路在进行数字示波器的毕业设计时，需要考虑以下几个方面的设计思路：1. 采样率和带宽：示波器的采样率和带宽是其性能的重要指标。

采样率决定了示波器对信号的采样精度，而带宽则决定了示波器能够显示的信号频率范围。

在设计过程中，需要根据实际需求确定采样率和带宽，并选择合适的模数转换器和数字信号处理器。

2. 存储和显示：示波器需要能够对采样的数据进行存储和显示。

存储器的容量和速度决定了示波器可以存储和处理的数据量，而显示器的分辨率和刷新率则决定了示波器显示波形的清晰度和流畅度。

在设计过程中，需要选择合适的存储器和显示器，并考虑存储和显示的算法和接口设计。

3. 波形分析：数字示波器不仅可以显示波形，还可以进行波形分析。

波形分析功能包括频谱分析、峰值检测、触发等，可以帮助工程师更好地理解和分析信号。

在设计过程中，需要选择合适的算法和接口，实现波形分析功能。

三、数字示波器的实现方法数字示波器的实现方法主要包括硬件设计和软件设计两个方面。

1. 硬件设计：硬件设计包括模数转换器、存储器、显示器、触发电路等的选型和接口设计。

在选型过程中，需要考虑采样率、带宽、存储容量、显示分辨率等指标，并选择合适的器件。

接口设计需要考虑数据传输的速度和稳定性，确保数据的准确性和可靠性。

摘要示波器是设计制造和维修电子设备必不可少的一种硬件设施，在多个领域都有广泛的应用。

近年来微型集成电路和计算机信息都有着稳固的发展和提升，也就使得示波器也有了一定技术层次上的提高，逐渐开始被应用到了很多领域。

本次的设计方案主要是制作一个简易的数字示波器，主要研究的方向是硬件设施的选用以及有效构成，配合的软件程序的编写这两大部分。

硬件设施主要选用的是A/D转换设备，运行时间短，设备准确程度高，选用的是单片机at89c52和At89c51，有效的提高设备的运行速率，在同等状态的工作时间下，能够高质量高速度的完成作业。

数据最终的呈现效果选用液晶设备，能够有效地展现呈现效果，并且简单易识别，数据频率的显示设备也非常便捷。

有效的实现了数据的采集和读取，提高准确程度。

AbstractOscilloscope is an indispensable hardware facility for the design, manufacture and maintenance of electronic equipment, which is widely used in many fields. In recent years, micro-integrated circuits and computer information have developed and improved steadily, which makes the oscilloscope have also improved at a certain technical level, and gradually began to be applied to many fields.The design of this project is mainly to make a simple digital oscilloscope, the main research direction is the choice of hardware facilities and effective composition, with the compilation of software program these two parts. Hardware facilities mainly choose A/D conversion equipment, which has short running time and high accuracy. The micro-integrated circuits connected with AT89c52 and AT89c51 are selected to effectively improve the operation speed of the equipment. Under the same working time, it can complete the operation with high quality and high speed. The final display effect of data is LCD device, which can effectively show the presentation effect, and is easy to identify, and the display device of data frequency is also very convenient. Effective realization of data acquisition and reading, improve accuracy.Key Words: SCM ; Real-time sampling; Waveform; Frequency关键词：单片机；实时采样；波形；频率目录前言 (6)1.1选题的背景意义和研究现状 (6)1.1.1选题的背景和意义 (6)1.1.2国内外研究现状 (6)1.2 本设计所要实现的目标 (6)1.3 设计内容 (7)1.4 本章小结 (7)第二章单片机简易数字示波器的系统设计 (8)2.1简易数字示波器的基本原理 (8)2.1.1 简易数字示波器的组成 (8)2.2简易数字示波器的运作方式 (8)2.2.1简易数字示波器的功能 (8)2.2.2简易数字示波器驱动方式 (8)2.3简易数字示波器的特点 (9)2.4本章小结 (9)第三章单片机简易数字示波器硬件设计与实现 (7)3.1 频率测量及显示电路的硬件设计 (7)3.1.1 测频电路总体构成 (7)3.1.2 信号调理电路设计 (7)3.1.3 数码管显示模块 (9)3.1.4 数码管显示驱动模块 (9)3.2 幅度测量及显示模块的硬件设计 (10)3.2.1 显示电路总体结构 (15)3.2.2 单片机外围电路设计 (16)3.2.3 信号波形采集模块 (17)3.2.4 显示模块 (17)3.2.5 电源设计 (18)3.3 本章小结 (10)第四章系统软件设计 (39)4.1 测频系统软件设计 (39)4.2 显示系统软件设计 (40)4.3 信号采集系统软件设计 (41)4.4 本章小结 (41)第五章调试及仿真 (42)结论 (43)致谢 (44)参考文献 (45)附录 (46)1 前言1.1选题的背景意义和研究现状1.1.1选题的背景和意义世界上第一台示波器是阴极射线管示波器，他诞生于1897年，至今还被许多德国人称为布朗管。

课程设计报告课程名称综合电子设计题目简易数字示波器指导教师起止日期系别自动化专业自动控制学生姓名班级/学号成绩摘要本系统由CPLD，单片机控制模块，键盘，LED，幅度控制模块，低通滤波模块组成，采用当前主流DDS 技术完成，能产生从1HZ-260KHZ 正弦波，方波，三角波以及这三种同频率波的线性组合，失真度限制在6%之内。

一、功能介绍1. 具有产生正弦波、方波、三角波三种周期性波形的性能。

2. 用键盘输入编辑生成上述三种波形（同周期）的线性组合波形。

3. 输出波形频率范围为1Hz~200kHz（非正弦波频率按10 次谐波计算；重复频率可调，频率步进间隔1Hz。

）4. 输出波形幅度范围0～5V（峰-峰值），可按步进为0.1V（峰-峰值）。

5. 具有显示输出波形种类、重复频率（周期）和幅度的功能。

6. 增加稳幅输出功能，当负载变化时，输出电压幅度变化不大于±3％（负载变化范围：100Ω~∞）。

二、方案论证与比较常见信号源的制作方法有：方案一：采用锁相式频率合成。

将一个高稳定度和高精确度的标准频率经过加减乘除的运算产生同样稳定度的大量离散频率技术，它在一定程度上既要频率稳定精确，又要频率在很大范围内可变的矛盾。

但频率受VCO 可变频率范围的影响，高低频率比不可能做的很高，而且只能产生方波和正弦波。

方案二：采用模拟奋力元件或单片压控函数发生器MAX0832，可产生正弦波，方波，三角波，通过调整外部元件可改变输出频率，但采用模拟器件由于元件分散性太大，即使使用单片函数发生器，参数也与外部元件有关，外接的电阻电容对参数影响很大，不能实现波形运算输出等智能化的功能。

方案三：采用DDFS，即直接数字频率合成技术，以Nyquist 时域采样原理为基础，在时域中进行频率合成，它可以快速转换频率，频率，相位，幅度都可以实现程控，便于单片机控制，所以，本系统采用此方案。

三、系统设计系统总体设计方框图：系统设计方案：1、实现A/D芯片的模数转换功能，通过keil的watch窗口观察ADC0读取的数据的变化。

便携式示波器设计毕业设计便携式示波器设计毕业设计在现代科技的快速发展下，电子技术已经成为了我们日常生活中不可或缺的一部分。

而作为电子技术领域中的重要工具之一，示波器的作用也日益凸显。

然而，传统的示波器体积庞大、重量沉重，限制了其在某些场合的使用。

因此，设计一款便携式示波器成为了一个有意义的毕业设计课题。

便携式示波器的设计需要考虑多个方面的因素，包括体积、重量、功耗、性能等。

首先，为了实现便携性，设计师需要将传统示波器的体积和重量进行大幅度的减小。

这需要采用小型化的元器件和紧凑的电路板设计，以确保整个示波器可以轻松携带和操作。

同时，为了降低功耗，设计师还需要选择低功耗的元器件，并合理设计电路结构，以减少能量的损耗。

其次，便携式示波器的性能也是设计过程中需要关注的重要方面。

一方面，示波器需要具备足够的带宽和采样率，以满足各种电子设备的测试需求。

另一方面，示波器的灵敏度和精确度也需要得到保证，以确保测试结果的准确性。

为了实现这些要求，设计师需要在保证性能的前提下，尽可能地减小电路的复杂度和功耗。

在便携式示波器的设计过程中，还需要考虑到用户的使用体验。

一方面，设计师需要关注示波器的人机交互界面，以确保用户可以方便地操作和控制示波器。

另一方面，设计师还需要考虑示波器的数据存储和传输功能，以便用户可以方便地保存和分享测试数据。

为了实现这些功能，设计师需要合理选择和配置示波器的硬件和软件系统。

除了上述的技术要求，设计师在便携式示波器的设计过程中还需要考虑到成本和可行性等因素。

毕竟，作为一项毕业设计，设计师的资源和时间都是有限的。

因此，设计师需要在满足基本要求的前提下，尽可能地降低成本和提高可行性。

这需要设计师具备一定的经济学和工程学知识，以合理地选择和配置元器件，并进行成本效益分析。

综上所述，便携式示波器的设计是一项具有挑战性和意义的毕业设计课题。

设计师需要在体积、重量、功耗、性能、用户体验、成本和可行性等多个方面进行综合考虑，以实现一款既小巧便携又功能强大的示波器。

简易数字示波器设计方案1课题任务利用单片机和12864液晶显示器，制作简易数字示波器。

要求如下：(1) 显示器显示频率围0－50HZ（2）示波器的输入阻抗为100K（3）示波器的输入信号围:-5~5V（4）测量显示被测信号的频率（周期）、峰值（有效值）参考方案如下：图错误!文档中没有指定样式的文字。

-1 总体设计结构2 设计方案选择2.1 显示器选择方案带中文字库的12864每屏可显示4行8列共32个16×16点阵的汉字，每个显示RAM可显示1个中文字符或2个16×8点阵全高ASCII码字符，即每屏最多可实现32个中文字符或64个ASCII码字符的显示。

带中文字库的128X64-0402B部提供128×2字节的字符显示RAM缓冲区（DDRAM）。

字符显示是通过将字符显示编码写入该字符显示RAM实现的。

根据写入容的不同，可分别在液晶屏上显示CGROM（中文字库）、HCGROM（ASCII码字库）及CGRAM（自定义字形）的容。

三种不同字符/字型的选择编码围为：0000～0006H（其代码分别是0000、0002、0004、0006共4个）显示自定义字型，02H～7FH显示半宽ASCII 码字符，A1A0H～F7FFH显示8192种GB2312中文字库字形。

字符显示RAM在液晶模块中的地址80H～9FH。

字符显示的RAM的地址与32个字符显示区域有着一一对应的关系，其对应关系如下表所示。

12864显示器图2-12.2 单片机芯片选择方案STC12C5A60S2是STC生产的单时钟/机器周期（1T）的单片机，是高速、低功耗、超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8-12倍。

部集成MAX810专用复位电路，2路PWM，8路高速10位A/D转换，针对电机控制，强干扰场合。

STC12C5A60S2图2-22.3 TL082双运放选择方案运放电路是对输入的波形进行进一步的放大，已达到单片机的要求波形，以便对波形进行采集，从而达到设计目的，减少误差。

城市学院本科毕业设计论文题目简易数字示波器设计系别电气与信息工程系专业电子信息工程班级电信 902 班学号 09010043 学生姓名祝斌锋指导老师金印彬2013年6月2摘要摘要示波器是电子测量中一种最常用的仪器，被广泛应用于各个领域。

随着微电子技术和计算机技术的飞速发展，示波器也从模拟示波器向数字示波器发展。

同模拟示波器相比，数字示波器具有很多优点，并开始逐步取代模拟示波器，成为市场上的主流。

本文主要完成了简易数字示波器的设计，包括硬件设计（通过Proteus仿真替代）和软件设计两大部分。

硬件设计上，信号波形采集采用的是12位逐次逼近型A/D转换器AD574A，转换时间为25us，转换精度小于等于0.05%。

控制器选用AT89C52及AT89C51两个单片机，解决了一般示波器使用一片单片机，运行速度明显不足的问题。

波形显示部分采用液晶显示模块，具有简单易实现、显示效果好等优点。

频率显示部分采用的是6位数码管显示，简单易行。

Proteus仿真表明，该设计运算速度明显提高。

频率显示准确，可以实现快速读取。

该示波器可以实现对模拟带宽为1Hz～20KHz的模拟信号的波形和频率的实时显示。

关键词：单片机；实时采样；波形；频率I西安交通大学城市学院本科生毕业设计（论文）IIABSTRACTABSTRACTAn oscilloscope is electronic measurement instrument, the most commonly used widely applied in various fields. With microelectronics and computer technology rapid development from analogue oscilloscope, oscilloscope to digital oscilloscopes development. Compared with analogue oscilloscope,digital oscilloscopes start has many advantages, and gradually replacing analogue oscilloscope, become the mainstream in the market.This paper has completed the design of simple digital oscilloscopes, including hardware design and software design. The hardware design, the signal waveform sampling by 12 successive approximation of the A/D converter AD574A conversion time, for time is less than or equal to 25us conversion, precision 0.05%. Controller chooses AT89C52 and single-chip microcomputer, solve the two AT89C51 single-chip microcomputer, a commonly used oscilloscope shortage problem running speed. Waveform display part adopts LCD module is simple and easy to realize and shows good effect, etc. Frequency display part adopts is six digital display, simple tube.Proteus simulation shows that the design speed increased significantly. Frequency display correctly, can achieve rapid read. The oscilloscope can realize to simulate1Hz~ 20 KHz bandwidth real-time display of the waveform and frequency of the analog signalKey Words: SCM ; Real-time sampling; Waveform; FrequencyIII西安交通大学城市学院本科生毕业设计（论文）IV目录目录1 前言 (1)1.1选题的背景意义和研究现状 (1)1.1.1选题的背景和意义 (1)1.1.2国内外研究现状 (1)1.2 本设计所要实现的目标 (2)1.3 设计内容 (2)2 系统设计 (5)3 数字示波器的硬件设计与实现 (7)3.1 频率测量及显示电路的硬件设计 (7)3.1.1 测频电路总体构成 (7)3.1.2 信号调理电路设计 (7)3.1.3 数码管显示模块 (9)3.1.4 数码管显示驱动模块 (10)3.2 幅度测量及显示模块的硬件设计 (10)3.2.1 显示电路总体结构 (17)3.2.2 单片机外围电路设计 (18)3.2.3 信号波形采集模块 (19)3.2.4 显示模块 (21)3.2.5 电源设计 (23)4 系统软件设计 (25)4.1 测频系统软件设计 (25)4.2 信号采集系统软件图 (27)4.3 波形显示系统软件设计 (28)5 调试及仿真 (31)6 结论 (33)致谢 (35)参考文献 (37)附录一：系统总体接线图 (39)附录二：频率测量子系统流程图 (40)附录三：信号显示子系统流程图 (41)附录四：频率测量系统程序清单 (42)附录五：波形显示系统程序清单 (44)V西安交通大学城市学院本科生毕业设计（论文）VI前言1前言1.1选题的背景意义和研究现状1.1.1选题的背景和意义1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

简易数字示波器设计报告学校：苏州大学学院：电子信息学院班级：电子与通信工程组员：王婷杨静芝范静第一章设计内容与要求1. 1 设计内容：设计并制作一台具有实时采样方式和等效采样方式的数字示波器，示意图如图1所示。

图1 数字示波器示意图1. 2 基本设计要求：（1）被测周期信号的频率范围为10Hz～10MHz，仪器输入阻抗为1M ，显示屏的刻度为8 div×10div，垂直分辨率为8bits，水平显示分辨率≥20点/ div。

（2）垂直灵敏度要求含1V/div、0.1V/div两档。

电压测量误差≤5%。

（3）实时采样速率≤1MSa/s，等效采样速率≥200MSa/s；扫描速度要求含20ms/div、2μs /div、100 ns/div三档，波形周期测量误差≤5%。

（4）仪器的触发电路采用内触发方式，要求上升沿触发，触发电平可调。

（5）被测信号的显示波形应无明显失真。

1. 3 扩展要求：（1）提高仪器垂直灵敏度，要求增加2mV/div档，其电压测量误差≤5%，输入短路时的输出噪声峰-峰值小于2mV。

（2）增加单次触发功能，即按动一次“单次触发”键，仪器能对满足触发条件的信号进行一次采集与存储（被测信号的频率范围限定为10Hz～50kHz）。

第二章系统的总体设计2. 1 总体框图：2. 2 硬件系统设计：2.2.1输入信号调理电路：图2输入信号调理电路该电路中涉及到的芯片有：（1）AD603：在很多信号采集系统中，信号变化的幅度都比较大，那么放大以后的信号幅值有可能超过A/D转换的量程，所以必须根据信号的变化相应调整放大器的增益。

在自动化程度要求较高的系统中，希望能够在程序中用软件控制放大器的增益，或者放大器本身能自动将增益调整到适当的范围。

AD603正是这样一种具有程控增益调整功能的芯片。

它是美国ADI公司的专利产品，是一个低噪、90MHz带宽增益可调的集成运放，如增益用分贝表示，则增益与控制电压成线性关系，压摆率为275V/μs。

毕业设计（论文）开题报告-简易数字示波器设计西安交通大学XX学院本科毕业设计(论文)开题报告题目简易数字示波器设计所在系电气与信息工程学生姓名 XXXXX 专业电子信息工程班级信息XXX学号 XXXXXX3 指导教师 XXXX教学服务中心制表年月本科毕业设计(论文)开题报告对题目的陈述1.结合毕业设计(论文)课题情况，根据查阅的文献资料，撰写1000字左右的文献综述:(说明选题意义、国内外研究现状、主要研究内容)数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。

数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。

还有一些示波器可以提供存储，实现对波形的保存和处理。

目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势, 数字示波器自上个世纪七十年代诞生以来，其应用越来越广泛，已成为测试工程师必备的工具之一。

21世纪是一个科学和技术都在飞速发展的时代，随着电子技术、计算机技术、通信技术和自动化技术的高速发展,电子测量仪器也有了巨大的发展。

数字式示波器就以其存储波形及多种信号分析、计算、处理等优良的性能从而逐步取代模拟示波器。

用数字示波器能完成对信号的一次性采集，把波形存储起来，还可以通过移位操作观察波形的任何一部分等等。

数字示波器是随着数字集成电路技术的发展而出现的新型智能化示波器，己经成为电子测量领域的基础测试仪器。

随着新技术、新器件的发展，它正在向宽带化、模块化、多功能和网络化的方向发展。

数字示波器的优势是可以实现高带宽及强大的分析功能。

现在高端数字示波器的实时带宽已达到20GHz，可以广泛应用于各种千兆以太网、光通讯等测试领域。

而低端数字示波器几乎可以应用于国民经济各个领域的通用测试，同时可广泛应用于高校及职业学校的教学，为社会培养众多的后备人才。

数字示波器的技术基础是数据采集，其设计技术可以应用于更广泛的数据采集产品中，具有深远的意义。
