电梯是服务于规定楼层，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间的固定式升降设备。

广义的电梯概念包括载人（货）电梯、自动扶梯、自动人行道等，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运动的梯级（踏步），进行升降或者平行运送人或者货物的机电设备。

狭义的电梯是指服务于规定楼层、有轿厢的垂直升降设备，不包括自动扶梯、自动人行道。

自动扶梯（Escalator）是带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。

自动人行道（Passenger conveyor）是带有循环运行式走道，用于水平或微倾斜的输送乘客的固定电力驱动设备。

电梯的分类按用途分类：乘客电梯、载货电梯、病床电梯、杂物电梯、服务电梯、住宅电梯、特种电梯。

按驱动方式类：交流电梯，直流电梯、液压电梯、齿轮齿条电梯、直线电机驱动的电梯。

按速度分类：低速电梯（速度不大于1.75m/s）中速电梯(速度大于1.75m/s小于或等于2.5m/s)高速电梯(速度大于2.5m/s小于或等于6m/s)超高速电梯(速度大于6m/s)按有无减速器分类：有减速器的电梯：常用于梯速为2.0m/s以下的电梯无减速器的电梯：常用于梯速为2.0m/s以上的电梯电梯的工作原理一部电梯主要由轿厢、配重、曳引机、控制柜／箱、导轨等主要部件组成。

电梯在做垂直运行的过程中，有起点站也有终点站。

对于三层以上建筑物内的电梯，起点站和终点站之间还设有停靠站。

起点站设在一楼，终点站设在最高楼。

各站的厅外设有召唤箱，箱上设置有供乘用人员召唤电梯用的召唤按钮。

一般电梯在起点站和终点站上各设置一个按钮，中间层站的召唤箱上各设置两个按钮。

而电梯的轿厢内都设置有（杂物电梯除外）操纵箱，操纵箱上设置有手柄开关或与层站对应的按钮，供司机或乘用人员控制电梯上下运行。

召唤箱上的按钮称外召唤按钮，操纵箱上的按钮称指令按钮本设计主要研究六层六站的电梯控制系统，分述其硬件设计和软件设计过程。

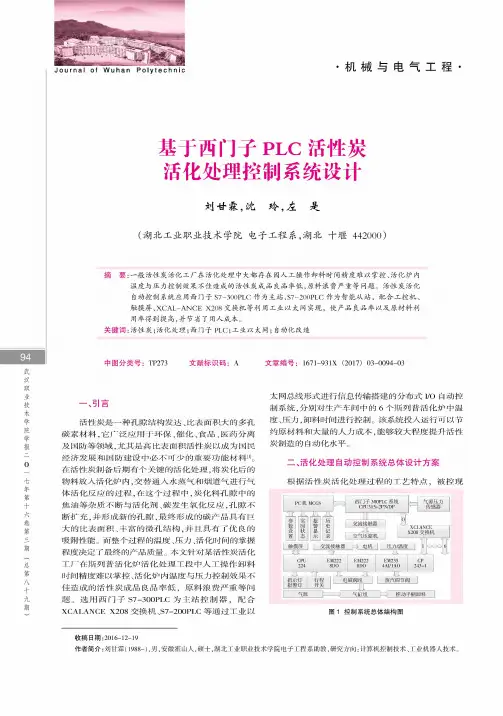

J o u r n a l of W u h a n P o l y t e c h n i c机械与电气工程基于西门子P L C 活性炭 活化处理控制系统设计刘甘霖，沈玲，左是(湖北工业职业技术学院电子工程系，湖北十堰442000)摘要：一般活性炭活化工厂在活化处理中大都存在因人工操作卸料时间精度难以掌控、活化炉内温度与压力控制效果不佳造成的活性炭成品良品率低，原料浪费严重等问题。

活性炭活化 自动控制系统应用西门子S 7-300PLC 作为主站，7-200PLC 作为智能从站，配合工控机、 触摸屏、XCAL-ANCE X 208交换机等利用工业以太网实现，使产品良品率以及原材料利 用率得到提高，并节省了用人成本。

关键词活性炭；活化处理；西门子PLC ;工业以太网；自动化改造中图分类号：TP 273文献标识码：A 文章编号：1671-931X (2017) 03-0094-03一、弓I 言活性炭是一种孔隙结构发达、比表面积大的多孔 碳素材料，它广泛应用于环保、催化、食品、医药分离 及国防等领域，尤其是高比表面积活性炭以成为国民 经济发展和国防建设中必不可少的重要功能材料[1]遥 在活性炭制备后期有个关键的活化处理，将炭化后的 物料放人活化炉内，交替通人水蒸气和烟道气进行气 体活化反应的过程，在这个过程中，炭化料孔隙中的 焦油等杂质不断与活化剂、碳发生氧化反应，孔隙不 断扩充，并形成新的孔隙，最终形成的碳产品具有巨 大的比表面积、丰富的微孔结构，并且具有了优良的 吸附性能。

而整个过程的温度、压力、活化时间的掌握 程度决定了最终的产品质量。

本文针对某活性炭活化 工厂在斯列普活化炉活化处理工段中人工操作卸料 时间精度难以掌控、活化炉内温度与压力控制效果不 佳造成的活性炭成品良品率低，原料浪费严重等问 题。

选用西门子S 7-300P L C 为主站控制器，配合XCALANCE X 208交换机、S 7-200PL C 等通过工业以太网总线形式进行信息传输搭建的分布式I /O 自动控 制系统，分别对生产车间中的6个斯列普活化炉中温 度、压力，卸料时间进行控制。

DCS （ PLC ）监控系统在重污染天气绩效分级管控中的应用2陕西兴化集团有限责任公司,陕西兴平7131003中国科学院地球环境研究所,陕西西安7100004中国科学院地球环境研究所,陕西西安710000摘要：《重污染天气重点行业应急减排措施制定技术指南（2020年修订版）》中纳入了39个重点行业，这其中的27个行业都被要求对生产设施、主要生产装置和环保设施安装或接入DCS（PLC），记录企业环保设施和生产过程主要参数。

本文就对该要求下的DCS（PLC）的应用做一番探究，环保设施运行状态发生变化时，各类参数会发生一定变化。

反过来，当监控参数发生变化，也从侧面提示企业环保设施出现了问题，需要及时排查故障，进行必要的检维修。

如此可为企业自我掌握环保设施的运行状况和主管部门实施精准监管提供直观的参考依据。

关键词：重污染天气；DCS；PLC；生产设施；环保设施；主要参数引言：近年来，国家高度重视重污染天气的污染物排放管控，先后出台了诸多政策文件，有《国务院关于印发<打赢蓝天保卫战三年行动计划>的通知》（国发[2018]22号）、《关于推进重污染天气应急预案修订工作的指导意见》（环办大气函[2018]875号）、《关于加强重污染天气应对夯实应急减排措施的指导意见》（环办大气函[2019]648号）、《关于印发<重污染天气重点行业应急减排措施制定技术指南（2020年修订版）>的函》（环办大气函[2020]340号）、《关于印发<重污染天气重点行业绩效分级及减排措施 >补充说明的通知》（环办便函[2021]341号）等。

为更好地保障公众身体健康，积极应对重污染天气，可以看出国家对打赢蓝天保卫战的决心，不断通过突出精准治污、科学治污、依法治污，重污染天气应对工作取得积极成效，全国和重点区域环境空气质量持续改善，重污染天气发生频次和强度均明显下降。

在当前我国重点区域污染物排放总量远超环境容量的情况下，一旦遇到不利气象条件，仍会出现区域性重污染天气。

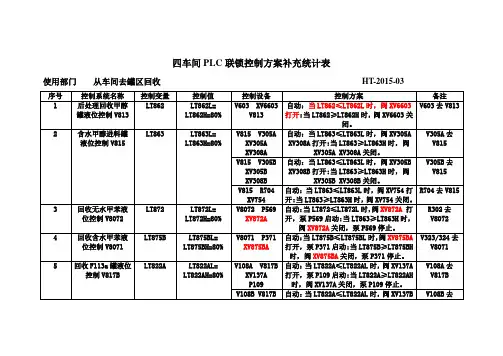

四车间PLC联锁控制方案补充统计表使用部门从车间去罐区回收HT-2015-03序号控制系统名称控制变量控制值控制设备控制方案备注1 后处理回收甲醇罐液位控制V813 LT862 LT862L=LT862H=80%V603 XV6603V813自动：当LT862≤LT862L时，阀XV6603打开;当LT862≥LT862H时，阀XV6603关闭。

V603去V8132 含水甲醇进料罐液位控制V815 LT863 LT863L=LT863H=80%V815 V305AXV305AXV308A自动：当LT863≤LT863L时，阀XV305AXV308A打开;当LT863≥LT863H时，阀XV305A XV308A关闭。

V305A去V815V815 V305BXV305BXV308B自动：当LT863≤LT863L时，阀XV305BXV308B打开;当LT863≥LT863H时，阀XV305B XV308B关闭。

V305B去V815V815 R704XV754自动：当LT863≤LT863L时，阀XV754打开;当LT863≥LT863H时，阀XV754关闭。

R704去V8153 回收无水甲苯液位控制V8072 LT872 LT872L=LT872H=80%V8072 P569XV872A自动：当LT872≤LT872L时，阀XV872A 打开，泵P569启动;当LT863≥LT863H时，阀XV872A关闭，泵P569停止。

R302去V80724 回收含水甲苯液位控制V8071 LT875B LT875BL=LT875BH=80%V8071 P371XV875BA自动：当LT875B≤LT875BL时，阀XV875BA打开，泵P371启动;当LT875B≥LT875BH时，阀XV875BA关闭，泵P371停止。

V323/324去V80715 回收F113a罐液位控制V817B LT822A LT822AL=LT822AH=80%V108A V817BXV137AP109自动：当LT822A≤LT822AL时，阀XV137A打开，泵P109启动;当LT822A≥LT822AH时，阀XV137A关闭，泵P109停止。
