北师大版七年级数学上丰富的图形世界培优讲义

第一章丰富的图形世界复习课一、学情与教材分析1.学情分析本章内容从学生生活中熟悉的图形展开认识研究，能够充分调动学生的兴趣。

通过学习学生已经了解了柱体、锥体、球体等常见几何体的特征，初步形成了图形的空间观念，在此基础上所掌握的知识进行系统的归纳、复习、整理和概括，对学生已有几何知识的进一步深化，对学生的要求较高。

2.教材分析本章内容从生活中常见的立体图形入手，使学生在丰富的现实情境中，在展开与折叠等数学活动过程中，认识常见几何体及点、线、面的一些性质；再通过展开与折叠、切截、从不同方向看等活动，在平面图形与几何体的转换中发展学生的空间观念；最后，由立体图形转向平面图形，在丰富的活动中使学生认识一些平面图形的简单性质。

整章内容是对学生已有几何知识的进一步深化，强调学生的动手操作和主动参与，为以后几何知识的学习打下基础，且能培养并发展学生的空间思维及想象能力，提高学生解决实际问题的能力。

二、教学目标：知识技能：1.会辨认基本几何体（直棱柱、圆柱、圆锥、球等）；2.了解直棱柱、圆柱、圆锥的侧面展开图，能根据展开图判断和制作立体模型；3.能想象基本几何体的截面形状；4.会画基本几何体的形状图，会判断简单物体的形状图，能根据形状图描述几何体或实物原型；5. 掌握几何体与平面图形的相互转换，能进行几何体与其三种形状图、展开图之间的转化。

过程与方法：1.初步建立空间观念，发展几何直觉，进一步丰富对空间图形的认识和感受；2．获得一些研究问题的方法和经验，发展思维能力，加深理解相关的数学知识。

情感态度与价值观：1.体验数学知识之间的内在联系，初步形成对数学整体性的认识。

2.进一步丰富数学学习的成功体验，激发学生对空间与图形学习的好奇心，增强观察能力，形成积极主动参与活动并与他人合作交流的意识。

三、教学重难点：重点：点、线、面等最基本的图形与基本几何体的相互转换。

难点：在面与体的变化中如何抓住特征。

四、教法建议1、由于本章内容与学生生活结合紧密，因此，在本章课程的讲授中，应以生活中的具体模型为教具，让学生感受到数学与生活的相关性以及数学的价值；2、本章教学应当以学生活动为主。

丰富的图形世界一对一讲义## ### 七年级### 性别## 教学课题丰富的图形世界2教学目标知识点：1、截一个几何体2、几何体的三视图考点：1、会画几何体的三视图。

2、会判断常见几何体的截图。

3、由三视图判断几何体方法：讲解和练习重点难点重点：常见几何体的截图、三视图。

难点：常见几何体的截图、三视图。

课前检查作业完成情况：优□良□中□差□建议__________________________________________教学内容丰富的图形世界知识点：截一个正方体：截面：用一个平面去截一个几何体(包括圆柱、球、棱柱、棱锥、长方体、正方体等等〕，截出的平面图形叫截面。

1、用一个平面截正方体，可能是三角形，四边形，五边形，六边形。

可能出现的：锐角三角型、等边、等腰三角形，正方形、矩形、非矩形的平行四边形、非等腰梯形、等腰梯形、五边形、六边形、正六边形不可能出现：钝角三角形、直角三角形、直角梯形、正五边形、七边形或更多边形截面为四边形的情况：〔2〕2、用一个截面去截圆柱，截面可能是正方形，长方形，梯形、圆或椭圆。

3、用一个截面去截圆锥，截面可能是等腰三角形、圆、抛物线形或椭圆。

4、三棱锥的截面可以是三角形、长方形、四边形。

其中四边形可以是特殊的矩形、梯形。

5、几何体中的圆台、棱锥都是课外介绍的，所以我们就在这个栏目里继续介绍这两种几何体的截面．〔1〕圆台用平面截圆台，截面形状会有_____和_______这两种较特殊图形，截法如下：〔2〕棱锥由于棱锥同时具有棱柱的侧面是平面的特点，又具备了圆锥的锥点的特征．所以截面形状必须兼顾这两方面．截面可能出现的形状是三角形、多边形、梯形．※用一个平面去截一个正方体，假设这个平面与这个正方体的几个面相交，那么截面就是几边形。

【典型例题】例1、用一个平面去截一个几何体，截面形状有圆、三角形，那么这个几何体可能是_________。

例2、用一个平面去截①圆锥；②圆柱；③球；④五棱柱，能得到截面是圆的图形是〔〕A．①②④B．①②③C．②③④D．①③④【变式1】如图，截去正方体一角变成一个多面体，这个多面体有_________个面，有_________条棱。

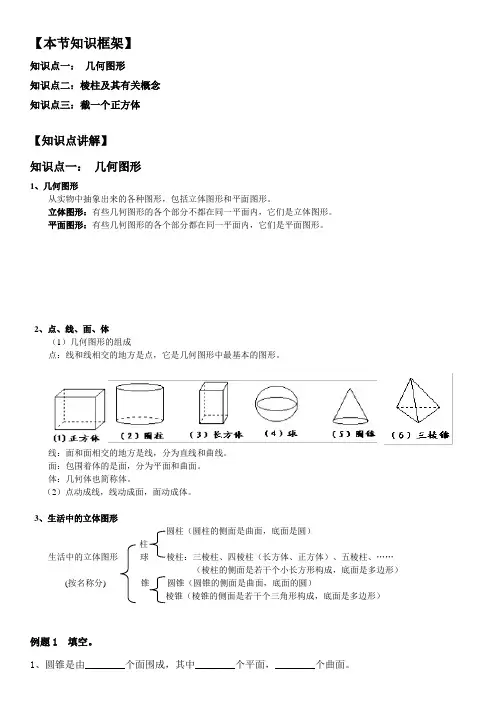

【本节知识框架】知识点一：几何图形知识点二：棱柱及其有关概念知识点三：截一个正方体【知识点讲解】知识点一：几何图形1、几何图形从实物中抽象出来的各种图形，包括立体图形和平面图形。

立体图形：有些几何图形的各个部分不都在同一平面内，它们是立体图形。

平面图形：有些几何图形的各个部分都在同一平面内，它们是平面图形。

2、点、线、面、体（1）几何图形的组成点：线和线相交的地方是点，它是几何图形中最基本的图形。

线：面和面相交的地方是线，分为直线和曲线。

面：包围着体的是面，分为平面和曲面。

体：几何体也简称体。

（2）点动成线，线动成面，面动成体。

3、生活中的立体图形圆柱（圆柱的侧面是曲面，底面是圆）柱生活中的立体图形球棱柱：三棱柱、四棱柱（长方体、正方体）、五棱柱、……（棱柱的侧面是若干个小长方形构成，底面是多边形）(按名称分) 锥圆锥（圆锥的侧面是曲面，底面的圆）棱锥（棱锥的侧面是若干个三角形构成，底面是多边形）例题1 填空。

1、圆锥是由________个面围成，其中________个平面，________个曲面。

2、面与面相交成______，线与线相交得到_______，点动成______，线动成_________，面动成_______ 。

【变式练习】图中按左侧三个图形阴影部分的特点，将右侧的图形补充完整.例题 2 已知一不透明的正方体的六个面上分别写着1至6六个数字，如图是我们能看到的三种情况，那么1和5的对面数字分别是____和_____。

【变式练习】将左边的正方体展开能得到的图形是（）能力提升：探索规律：用棋子按下面的方式摆出正方形。

①按图示规律填写下表：图形编号（1）（2）（3）（4）（5）（6）棋子个数②按照这种方式摆下去，摆第n个正方形需要多少个棋子？③按照这种方式摆下去，第第20个正方形需要多少个棋子？知识点二：棱柱及其有关概念1、棱柱及其有关概念：3—3型2—2—2型AC棱：在棱柱中，任何相邻两个面的交线，都叫做棱。

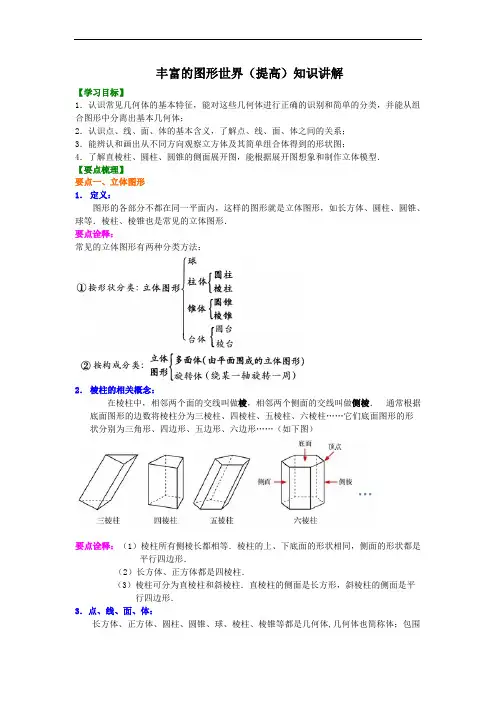

丰富的图形世界（提高）知识讲解【学习目标】1．认识常见几何体的基本特征，能对这些几何体进行正确的识别和简单的分类，并能从组合图形中分离出基本几何体；2．认识点、线、面、体的基本含义，了解点、线、面、体之间的关系；3．能辨认和画出从不同方向观察立方体及其简单组合体得到的形状图；4．了解直棱柱、圆柱、圆锥的侧面展开图，能根据展开图想象和制作立体模型．【要点梳理】要点一、立体图形1．定义：图形的各部分不都在同一平面内，这样的图形就是立体图形，如长方体、圆柱、圆锥、球等．棱柱、棱锥也是常见的立体图形． 要点诠释：常见的立体图形有两种分类方法：2．棱柱的相关概念：在棱柱中，相邻两个面的交线叫做棱，相邻两个侧面的交线叫做侧棱． 通常根据底面图形的边数将棱柱分为三棱柱、四棱柱、五棱柱、六棱柱……它们底面图形的形状分别为三角形、四边形、五边形、六边形……（如下图）要点诠释：（1）棱柱所有侧棱长都相等．棱柱的上、下底面的形状相同，侧面的形状都是平行四边形．（2）长方体、正方体都是四棱柱．（3）棱柱可分为直棱柱和斜棱柱．直棱柱的侧面是长方形，斜棱柱的侧面是平行四边形．3．点、线、面、体：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等都是几何体,几何体也简称体；包围着体的是面,面有平的面和曲的面两种；面和面相交的地方形成线，线也分为直线和曲线两种；线和线相交的地方形成点．从上面的描述中我们可以看出点、线、面、体之间的关系． 此外，从运动的观点看：点动成线，线动成面，面动成体．要点二、展开与折叠有些立体图形是由一些平面图形围成，将它们的表面适当剪开，可以展开成平面图形，这样的平面图形称为相应立体图形的展开图．要点诠释：(1)不是所有的立体图形都可以展成平面图形．例如，球便不能展成平面图形．(2)不同的立体图形可展成不同的平面图形；同一个立体图形，沿不同的棱剪开，也可得到不同的平面图．要点三、截一个几何体用一个平面去截一个几何体，截出的面叫做截面．截面的形状可能是三角形、四边形、五边形、六边形或圆等等．要点四、从三个方向看物体的形状一般是从以下三个方向：(1)从正面看；(2)从左面看；(3)从上面看．从这三个方向看到的图形分别称为正视图(也称主视图)、左视图、俯视图．（如下图）【典型例题】类型一、立体图形1．将图中的几何体进行分类，并说明理由．【思路点拨】首先要确定分类标准，可以按组成几何体的面的平或曲来划分，也可以按柱、锥、球来划分．【答案与解析】解：若按形状划分：(1)(2)(6)(7)是一类，组成它的各面全是平面；(3)(4)(5)是一类，组成它的面至少有一个是曲面．若按构成划分：(1)(2)(4)(7)是一类，是柱体；(5)(6)是一类，即锥体；(3)是球体． 【总结升华】先根据立体图形的底面的个数，确定它是柱体、锥体还是球体，再根据其侧面是否为多边形来判断它是圆柱(锥)还是棱柱(锥)．类型二、点、线、面、体2. 18世纪瑞士数学家欧拉证明了简单多面体中顶点数(V)、面数(F)、棱数(E)之间存在的一个有趣的关系式，被称为欧拉公式．请你观察下列几种简单多面体模型，解答下列问题：(1)根据上面多面体模型，完成表格中的空格：你发现顶点数(V)、面数(F)、棱数(E)之间存在的关系式是_______ _；(2)一个多面体的面数比顶点数大8，且有30条棱，则这个多面体的面数是________；(3)某个玻璃饰品的外形是简单多面体，它的外表面是由三角形和八边形两种多边形拼接而成，且有24个顶点，每个顶点处都有3条棱．设该多面体外表面三角形的个数为x 个，八边形的个数为y 个，求x+y 的值．【思路点拨】根据四面体、长方体、正八面体，正十二面体的顶点数、面数和棱数，总结出顶点数（v ）、面数（F ）、棱数（E ）之间存在的关系式，再用这个关系式解答后面的问题．【答案与解析】解：(1)6， 6， V+F-E ＝2；(2)20；(3)这个多面体的面数为x+y ，棱数为条，243362⨯=根据V+F-E ＝2可得24+(x+y)-36＝2，∴ x+y ＝14．【总结升华】欧拉公式：V （顶点数）+F （面数）-E （棱数）＝2【变式】（2014•宁波）如果一个多面体的一个面是多边形，其余各面是有一个公共顶点的三角形，那么这个多面体叫做棱锥．如图是一个四棱柱和一个六棱锥，它们各有12条棱．下列棱柱中和九棱锥的棱数相等的是（ ）be i ng ar e五棱柱B. 六棱柱C. 七棱柱D. 八棱柱【答案】B解：九棱锥侧面有9条棱，底面是九边形，也有9条棱，共9+9=18条棱，A 、五棱柱共15条棱，故A 误；B 、六棱柱共18条棱，故B 正确；C 、七棱柱共21条棱，故C 错误；D 、八棱柱共24条棱，故D 错误；3．将如右图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是（ ）A ．从正面看相同B ．从左面看相同C ．从上面看相同D ．三个方向都不相同【答案】D【解析】首先考虑三角形和长方形旋转后所得几何体的形状，然后再根据两种几何体从不同方向看所得到的图形做出判断．【总结升华】“面动成体”，要充分发挥空间想象能力判断立体图形的形状． 举一反三：【变式】如图把一个圆绕虚线旋转一周，得到的立体图形是（ ） A ．B ．C ．D ．【答案】Bngsinthe类型三、展开与折叠4．（2015•广安）在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制了一个正方体玩具，其展开图如图所示，原正方体中与“文”字所在的面上标的字应是（ ）A. 全B. 明C. 城D. 国【答案】C【解析】由正方体的展开图特点可得：与“文”字所在的面上标的字应是“城”．【总结升华】培养空间想想能力的方法有两种，一是通过动手操作来解决；二是通过想象进行确定．举一反三：【变式】说出下列四个图形(如图所示)分别是由哪个立体图形展开得到的?【答案】 (1)正方体；(2)圆柱；(3)三棱柱；(4)四棱锥．类型四、截一个几何体5．用一个平面去截一个正方体，如果截去的几何体是一个三棱锥，请回答下列问题：（1）截面一定是什么图形？（2）剩下的几何体可能有几个顶点？【思路点拨】当截面截取由三个顶点组成的面时可以得到三角形，剩下的几何体有7个点，当截面截取一棱的一点和两底点组成的面时可剩下几何体有8个点，当截面截取由2条棱中点和一顶点组成的面时剩下几何体有9个顶点．当截面截取由三棱中点组成的面时，剩余几何体有10个顶点．【答案与解析】（1）如果截去的几何体是一个三棱锥，那么截面一定是一个三角形；（2）剩下的几何体可能有7个顶点、或8个顶点、或9个顶点、或10个顶点，如图所示．【总结升华】截面的形状既与被截的几何体有关，还与截面的角度和方向有关．类型五、从三个方向看物体的形状6．（2016春•潮南区月考）如图所示的是某个几何体的三视图．（1）说出这个立体图形的名称；（2）根据图中的有关数据，求这个几何体的表面积．【思路点拨】（1）从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个直三棱柱；（2）根据直三棱柱的表面积公式计算即可．【答案与解析】解：（1）这个立体图形是直三棱柱；（2）表面积为：×3×4×2+15×3+15×4+15×5=192．【总结升华】本题主要考查由三视图确定几何体和求几何体的表面积等相关知识，考查学生的空间想象能力．举一反三：【变式】用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？主视图俯视图【答案】几何体的形状不唯一，最少需要小方块的个数： ，3222110++++=最多需要小方块的个数： ．3323116⨯+⨯+=丰富的图形世界（提高）巩固练习【巩固练习】（资料联系QQ ：1061139820）一、选择题1．（2015•新乐市一模）下面四个图形是多面体的展开图，其中不是棱柱的展开图的是（ ）A.B.C. D.2．用一个平面去截一个圆柱体，截面的形状不可能是（ ）．A ．长方形B ．圆C ．椭圆D ．等腰梯形 3．将一个直角三角形绕它的最长边(斜边)旋转一周得到的几何体是如图中的( )．4．如图是由几个相同的小正方体搭成的几何体从正面、左面、上面观察所得到的图形，则搭成这个几何体的小正方体的个数是（ ）．A ．5 B ．6 C ．7 D ．85．（2016•福建龙岩市）如图所示正三棱柱的主视图是（ ）eAl l th i n ggA ．B ．C ．D ．6．将如图所示表面带有图案的正方体沿某些棱展开后，得到的图形是（ ）．A ．B ．C ．D ．二、填空题7．（2016•宁夏）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方形个数是__________个.8．一个正方体的每个面分别标有数字1，2，3，4，5，6，根据图中该正方体A ，B ，C 三种状态所显示的数字，可推出“?”处的数字是________．9．（2015•青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要 个小立方体，王亮所搭几何体的表面积为 ．10．如图所示，是由一些相同长方体的积木块搭成的几何体的三视图，则此几何体共由________块长方体的积木搭成．11．用一个平面去截三棱柱，截面的边数最多是_______，用一个平面去截四棱柱，截面的边数最多是_______，用一个平面去截五棱柱，截面的边数最多是_______，12． (1)一张纸对折后，纸上会留下一道折痕，用数学知识可解释为________，与之原理相同的例子还有_______ _(尽量多举出几种来)；(2)黑板擦在黑板上擦出一片干净的区域，用数学知识可解释为________，与之原理相同的例子还有_______ _(尽量多举出几种来)；(3)数学课本绕它的一边旋转，形成了一个圆柱体，用数学知识可解释为________，与之原13．如图所示，一长方体的长、宽、高分别是10 cm 、8 cm 、6 cm ，有一只蚂蚁从A 点出发沿棱爬行，每条棱不允许重复，则蚂蚁回到A 点时，最多爬行多少厘米?并把蚂蚁所爬行的路线用字母按顺序表示出来．14．(1)一个梯形ABCD ，如图所示，画出绕AB 所在直线旋转一周所形成的几何体从正面看，从上面看，从左面看所得到的图形．(2)梯形绕BC 所在直线旋转一周形成什么图形?(3)梯形绕DC 所在直线旋转一周形成什么图形? 15．（2014秋•扶沟县期末）将图中的几何体进行分类，并说明理由．【答案与解析】一、选择题1．【答案】D【解析】A 、6个正方形能围成一个正方体，所以，这是正方体的展开图；故本选项错误；B 、6个长方形可以围成长方体．所以，这是长方体的展开图；故本选项错误；C 、三个长方形和两个三角形能围成一个三棱柱，所以，这是三棱柱的展开图；故本选项错误．D 、一个四边形和四个三角形能围成四棱锥，所以，这是四棱锥的展开图；故本选项正确.2．【答案】D 3．【答案】D【解析】选项A 中圆柱是以长方形绕其一边所在直线旋转得到的，选项B 中圆锥是以直角三角形绕其直角边所在直线旋转得到的，选项C 中几何体是以直角梯形绕其下底所在的直线旋转得到的，选项D 中几何体是两个圆锥倒放在一起的，以直角三角形绕其斜边所在直线旋转得到的，故选D ．4．【答案】B【解析】如图，其中正方形中的数字表示该位置上的小正方体的个数． 5．【答案】B【解析】解：正三棱柱的主视图中前面正对的一条棱是可以看到的，要用实线标出，所以其主视图平行排列的两个矩形.故选B ．6．【答案】C【解析】由原正方体知，带图案的三个面相交于一点，而通过折叠后A 、B 都不符合，且D 折叠后图案的位置正好相反，所以能得到的图形是C ．二、填空题7．【答案】5【解析】解：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，第二有1个小正方体，因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．8．【答案】6【解析】与l 相邻的四个面分别为4、5、2、3，则1的对面为6，再由B 可知3的对面为4，由A 可知5的对面为2，可推出“?”处的数字为6．9．【答案】19，48．【解析】∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×32=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48.10．【答案】4　【解析】如右图，其中长方形中的数字表示该位置上的小长方体的个数．11．【答案】5、6、7【解析】截面能经过几个面，得到的形状就是几边形．12．【答案】(1)面与面相交得到线，相邻的墙面相交所成的线；长方体的六个面相交所成的线；圆柱的侧面与底面相交所成的曲线等．(2)线动成面，汽车的雨刷在挡风玻璃上刷出一片干净的区域；刷漆时刷子刷出的漆面．(3)面动成体，半圆绕它的直径旋转形成一个球面．三、解答题13．【解析】解：10×4+8×2+6×2＝68(cm)，所以最多爬行68cm．路线：A→B→C→D→H→G→F→E→A．14．【解析】如图所示．解：(1)(2)梯形ABCD绕BC所在直线旋转一周形成是的圆台．(3)梯形ABCD绕DC所在直线旋转一周形成的是圆柱和一段圆柱挖去同底的一个圆锥的复合体．15．【解析】解：分类首先要确定标准，可以按组成几何体的面的平或曲来划分，也可以按柱、锥、球来划分．（1）长方体是由平面组成的，属于柱体．（2）三棱柱是由平面组成的，属于柱体．（3）球体是由曲面组成的，属于球体．（4）圆柱是由平面和曲面组成的，属于柱体．（5）圆锥是由曲面与平面组成的，属于锥体．（6）四棱锥是由平面组成的，属于锥体．（7）六棱柱是由平面组成的，属于柱体．若按组成几何体的面的平或曲来划分：（1）（2）（6）（7）是一类，组成它的各面全是平面；（3）（4）（5）是一类，组成它的面至少有一个是曲面，若按柱、锥、球来划分：（1）（2）（4）（7）是一类，即柱体；（5）（6）是一类，即锥体；（3）是球体．。

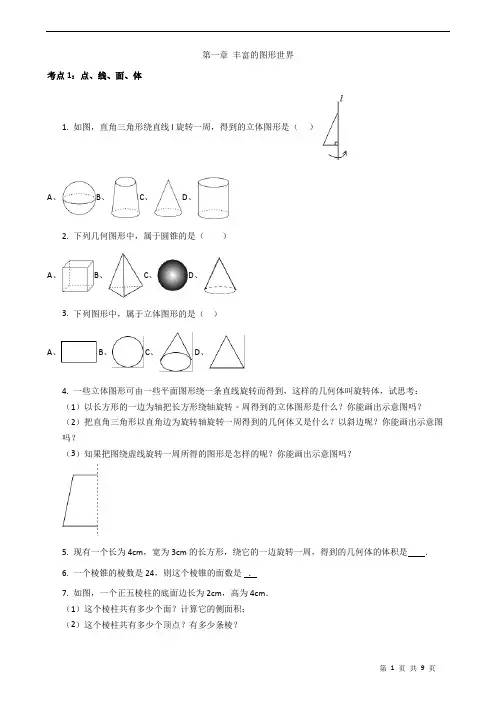

第一章丰富的图形世界考点1：点、线、面、体1. 如图，直角三角形绕直线l旋转一周，得到的立体图形是（）A、B、C、D、2. 下列几何图形中，属于圆锥的是（）A、B、C、D、3. 下列图形中，属于立体图形的是（）A、B、C、D、4. 一些立体图形可由一些平面图形绕一条直线旋转而得到，这样的几何体叫旋转体，试思考：（1）以长方形的一边为轴把长方形绕轴旋转﹣周得到的立体图形是什么？你能画出示意图吗？（2）把直角三角形以直角边为旋转轴旋转一周得到的几何体又是什么？以斜边呢？你能画出示意图吗？（3）知果把图绕虚线旋转一周所得的图形是怎样的呢？你能画出示意图吗？5. 现有一个长为4cm，宽为3cm的长方形，绕它的一边旋转一周，得到的几何体的体积是．6. 一个棱锥的棱数是24，则这个棱锥的面数是．7. 如图，一个正五棱柱的底面边长为2cm，高为4cm．（1）这个棱柱共有多少个面？计算它的侧面积；（2）这个棱柱共有多少个顶点？有多少条棱？（3）试用含有n的代数式表示n棱柱的顶点数、面数与棱的条数．8. （2014秋•莲湖区校级期末）一个直角三角尺的两条直角边长是6和8，它的斜边长是10，将这个三角尺绕着它的一边所在的直线旋转一周．（温馨提示：①结果用π表示；②你可能用到其中的一个公式，V圆柱=πr2h，V球体=43πR3，V圆锥=13πr2h）．（1）如果绕着它的斜边所在的直线旋转一周形成的几何体是．（2）如果绕着它的直角边6所在的直线旋转一周形成的几何体的体积是多少？（3）如果绕着斜边10所在的直线旋转一周形成的几何体的体积与绕着直角边8所在的直线旋转一周形成的几何体的体积哪个大？考点2：几何体的展开图1. 一个几何体的展开图如图所示，则该几何体的顶点有（）A、10个B、8个C、6个D、4个2. 如图，若要把一个正方体纸盒沿棱剪开，平铺在桌面上，则至少需要剪开的棱的条数是( ).A、5条B、6条C、7条D、8条3. （2015•宜昌）下列图形中可以作为一个三棱柱的展开图的是（）A、B、C、D、4. 明明用纸（如图）折成了一个正方体的盒子，里面装了一瓶墨水，与其它空盒子混放在一起，只凭观察，选出墨水在哪个盒子中（）A、B、C、D、5. （2016•微山县校级一模）如图是一枚六面体骰子的展开图，则掷一枚这样的骰子，朝上一面的数字是朝下一面的数字的3倍的概率是（）A、12B、13C、14D、166. 小林同学在一个正方形盒子的每个面都写有一个字，分别是：每、天、进、步、一、点，其平面展开图如图所示，那么在该正方体盒子中，和“每”相对的面所写的字是（）A、进B、步C、一D、点7. “仁义礼智信孝”是我们中华民族的传统美德，小明同学将这六个字分别写在一个正方体六个表面上，这个正方体的表面展开图如图所示，那么与“孝”所在面相对的面上的字是．8. 如图是一个长方体的表面展开图，其中四边形ABCD是正方形，根据图中标注的数据可求得原长方体的体积是 cm39. 如图是一个正方体的展开图，折叠成正方体后与“中”字相对的一面上的字是10. 如图，平面展开图折叠成正方体后，相对面上的两个代数式值相等，则x+y= ．11. 如图是一个正方体骰子的表面展开图，请根据要求回答问题：(1)、如果1点在上面，3点在左面，几点在前面？(2)、如果5点在下面，几点在上面？12. 小明用若干个正方形和长方形准备拼成一个长方体的展开图，拼完后，小明看来看去觉得所拼图形似乎存在问题．（1）请你帮小明分析一下拼图是否存在问题，若有多余图形，请将多余部分涂黑；若图形不全，则直接在原图中补全；（2）若图中的正方形边长为5cm，长方形的长为8cm，请计算修正后所折叠而成的长方形的表面积．13. 如图所示是长方体的表面展开图，折叠成一个长方体后．（1）和数字1所在的面相对的面是哪个数字所在的面？（2）若FG=3cm，LK=8cm，EJ=18cm，则该长方体的表面积和体积分别是多少？考点3：截取一个几何体1. 用一个平面截圆柱，则截面形状不可能是（）A、圆B、正方形C、长方形D、梯形2. 用平面去截下列几何体，截面的形状不可能是圆的几何体是（）A、球B、正方体C、圆锥D、圆柱3. 一个几何体被一个平面所截后，得到一个七边形截面，则原几何体可能是（）A、圆锥B、长方体C、八棱柱D、正方体4. 如下左图，用水平的平面截几何体，所得几何体的截面图形标号是（）A、B、C、D、5. 如图是将正方体切去一个角后的几何体，则该几何体有（）A、7个面，14条棱B、6个面，12条棱C、7个面，12条棱D、8个面，13条棱6. 如图所示几何体的截面是（）A、四边形B、五边形C、六边形D、五棱柱7. 用平面去截如图所示的三棱柱，截面形状不可能是（）A、三角形B、四边形C、五边形D、六边形8. （2015秋•深圳校级期末）用一个平面去截一个正方体，截面的形状不可能是（）A、梯形B、五边形C、六边形D、七边形9. 如图中几何体的截面分别是．10. 用一个平面去截一个几何体，若截面是长方形，则该几何体可能是（写三个）．11. 用一个平面去截长方体、三棱柱、圆柱和圆锥，其中截面不能截成三角形的是，不能截出圆形的几何体是12. 如图1至图3是将正方体截去一部分后得到的多面体．根据要求填写表格：13. 用一个平面去截几何体，截面是三角形，则原几何体可能是（填出一种几何体即可）．14. 如果用一个平面去截一个几何体，如果截面是圆，那么原来的几何体可能是什么？15. 如图所示的正方体被竖直截取了一部分，求被截取的那一部分的体积．（棱柱的体积等于底面积乘高）考点4：几何体的三视图1. 如右图所示,一个几何体恰好能通过两个小孔,这个几何体可能是( )A、圆锥B、三棱锥C、四棱柱D、三棱柱2. 如图是一个立体图形的三视图，则这个立体图形是（）A、圆锥B、球C、圆柱D、三棱锥3. 若一个几何体的三种视图如图所示，则该几何体是（）A、正方体B、圆柱体C、圆锥体D、球体4. 如图，下列选项中不是正六棱柱三视图的是（）A、B、C、D、5. 图所示，该几何体的主视图是（）A、B、C、D、6. （2016•锦江区模拟）如图所示某几何体的三视图，则这个几何体是（）A、三棱锥B、圆柱C、球D、圆锥7. （2016•合肥一模）某几何体的主视图和左视图完全一样均如图所示，则该几何体的俯视图不可能是（）A、B、C、D、8. 如图所示的几何体是由一些小立方块搭成的，则这个几何体的左视图是（）A、B、C、D、9. 已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．10. （2013秋•昆山市期末）如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、“左”或“俯”）；（2）根据两个视图中的尺寸，计算这个组合几何体的体积．（结果保留π）11. 如图，一长方体木板上有两个洞，一个是正方形形状的，一个是圆形形状的，对于以下4种几何体，你觉得哪一种作为塞子既可以堵住圆形空洞又可以堵住方形空洞？（填序号）．12. 任意放置以下几何体：正方体、圆柱、圆锥，则三视图都完全相同的几何体是．13. （2015•江西校级模拟）已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为．14. （2015秋•埇桥区期末）苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是．15. （2016春•潮南区月考）如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是．。

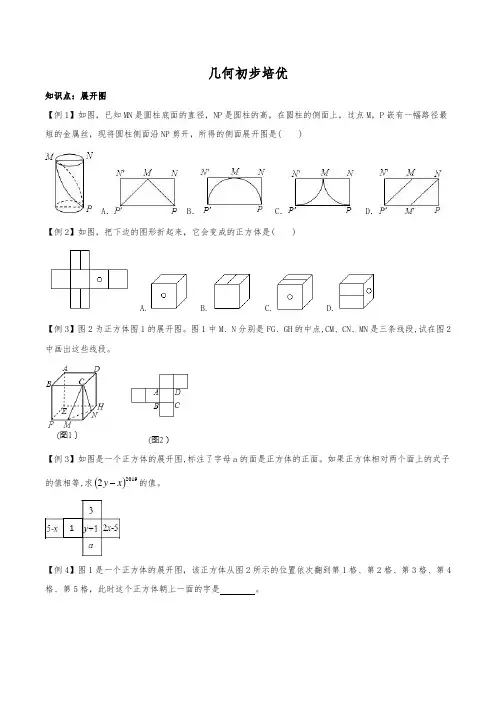

几何初步培优知识点：展开图【例1】如图，已知MN是圆柱底面的直径，NP是圆柱的高，在圆柱的侧面上，过点M，P嵌有一幅路径最短的金属丝，现将圆柱侧面沿NP剪开，所得的侧面展开图是( )A ．B ． C． D ．【例2】如图，把下边的图形折起来，它会变成的正方体是( )A. B. C. D.【例3】图2为正方体图1的展开图。

图1中M、N分别是FG、GH的中点,CM、CN、MN是三条线段,试在图2中画出这些线段。

1知识点：三视图【例1】由若干个相同的小正方体搭成的一个几何体的俯视图如图,小正方形中的数字表示该位置的小正方体的个数,画出这个几何体的主视图。

【例4】用小立方体搭一个几何题，使得它的主视图和俯视图如图所示，它至少要【例5】一些完全相同的小正方体搭成一个几何体,这个几何体从正面和左面看所得的平面图形均如图所示,小正方体的块数可能有( )个知【例2】如图是由大小相同的小正方体组成的简单几何体的主视图和左视图那么组成这个几何体的小正方体的个数最多为。

【例3】如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图。

(1)请你画出这个几何体的一种左视图；(2)若组成这个几何体的小正方形的块数为n，请你写出n的所有可能值。

识点：截面形状【例1】用一个平面去截一个圆柱,截面的形状不可能是( )A. B. C. D.【例2】一个正方体，用刀截去一个角后，所得的几何体有个顶点。

知识点：表面积【例1】如图所示的立体图形由9个棱长为1的正方体木块搭成，这个立体图形的表面积为。

【例2】如图，这个几何体是由16块棱长为1cm的正方体木块堆积而成的，如果在其表面涂上油漆，求所涂油漆部分的面积.【例3】如图都是边长为1的正方体叠成的几何体,例如第(1)个几何体的表面积为6个平方单位,第(2)个几何体的表面积为18个平方单位,第(3)个几何体的表面积是36个平方单位。

依此规律，则第20个几何体的表面积是个平方单位第n个几何体的表面积是个平方单位。

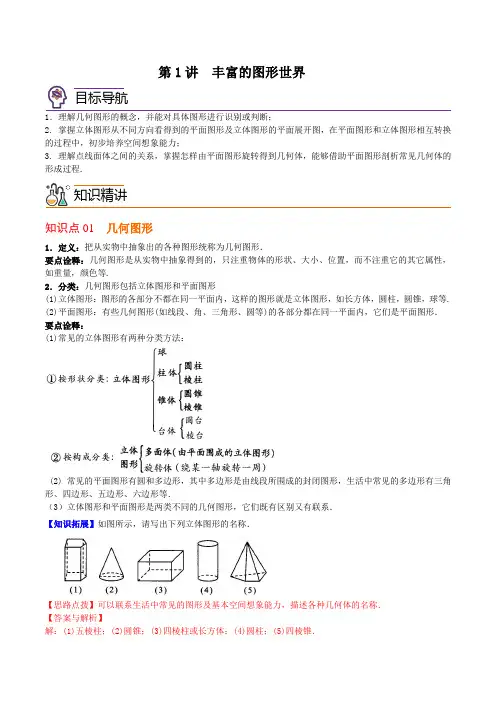

第1讲丰富的图形世界目标导航1．理解几何图形的概念，并能对具体图形进行识别或判断；2. 掌握立体图形从不同方向看得到的平面图形及立体图形的平面展开图，在平面图形和立体图形相互转换的过程中，初步培养空间想象能力；3. 理解点线面体之间的关系，掌握怎样由平面图形旋转得到几何体，能够借助平面图形剖析常见几何体的形成过程.知识精讲知识点01 几何图形1．定义：把从实物中抽象出的各种图形统称为几何图形．要点诠释：几何图形是从实物中抽象得到的，只注重物体的形状、大小、位置，而不注重它的其它属性，如重量，颜色等.2．分类：几何图形包括立体图形和平面图形(1)立体图形：图形的各部分不都在同一平面内，这样的图形就是立体图形，如长方体，圆柱，圆锥，球等.(2)平面图形：有些几何图形(如线段、角、三角形、圆等)的各部分都在同一平面内，它们是平面图形．要点诠释：(1)常见的立体图形有两种分类方法：(2) 常见的平面图形有圆和多边形，其中多边形是由线段所围成的封闭图形，生活中常见的多边形有三角形、四边形、五边形、六边形等．（3）立体图形和平面图形是两类不同的几何图形，它们既有区别又有联系．【知识拓展】如图所示，请写出下列立体图形的名称．【思路点拨】可以联系生活中常见的图形及基本空间想象能力，描述各种几何体的名称．【答案与解析】解：(1)五棱柱；(2)圆锥；(3)四棱柱或长方体；(4)圆柱；(5)四棱锥．【总结升华】先根据立体图形的底面的个数，确定它是柱体、锥体还是球体，再根据其侧面是否为多边形来判断它是圆柱(锥)还是棱柱(锥)．【即学即练】如图所示，下列各标志图形主要由哪些简单的几何图形组成?【答案】(1)由圆组成；(2)长方形和正方形；(3)菱形(或四边形)；(4)由圆和圆弧组成（或由一个圆和两个小半圆组成）．知识点02 从不同方向看从不同的方向看立体图形，往往会得到不同形状的平面图形．一般是从以下三个方向：(1)从正面看；(2)从左面看；(3)从上面看．从这三个方向看到的图形分别称为正视图(也称主视图)、左视图、俯视图．【知识拓展1】如图所示的是一个三棱柱，试着把从正面、左面、上面观察所得到的图形画出来．【思路点拨】注意观察的角度和方向.【答案与解析】解：从正面观察这个三棱柱，看到的图形是长方形；从左面观察它，看到的图形是长方形；从上面观察，看到的图形是三角形．因此，从三个方向看，得到的图形如图所示．【总结升华】若要画出从不同方向观察物体所得的图形，方向、角度一定要选准．因为从不同方向观察得到的图形往往不同．【即学即练1】画出下列几何体的主视图、左视图与俯视图.【答案】主视图左视图俯视图【即学即练2】如图所示的工件的主视图是（）A．B．C．D．【答案】B【解析】从物体正面看，看到的是一个横放的矩形，且一条斜线将其分成一个直角梯形和一个直角三角形．【知识拓展2】已知一个几何体的三视图如图所示，则该几何体是( )A．棱柱 B．圆柱 C．圆锥 D．球【答案】B【解析】此题可采用排除法．棱柱的三视图中不存在圆，故A不对；圆锥的主视图、左视图是三角形，故C 不对；球的三视图都是圆，故D不对，因此应选B．【总结升华】平面展开图中，含有三角形，一般考虑棱锥或棱柱；如果只有两个三角形，必是三棱柱；如果含长方形，一般考虑棱柱；如果含有圆和长方形，一般考虑圆柱；如果含有扇形和圆，一般考虑圆锥．【即学即练3】右图是某个几何体的三视图，该几何体是（）A．长方体 B．正方体 C．圆柱 D．三棱柱【答案】D知识点03 简单立体图形的展开图有些立体图形是由一些平面图形围成，将它们的表面适当剪开，可以展开成平面图形，这样的平面图形称为相应立体图形的展开图．要点诠释：(1)不是所有的立体图形都可以展成平面图形．例如，球便不能展成平面图形．(2)不同的立体图形可展成不同的平面图形；同一个立体图形，沿不同的棱剪开，也可得到不同的平面图．【知识拓展】如图四个图形中，每个均由六个相同的小正方形组成，折叠后能围成正方体的是( )【答案】C【解析】可动手折叠发现答案．【总结升华】正方体沿着不同棱展开，把各种展开图分类，可以总结为如下11种情况：【即学即练】说出下列四个图形(如图所示)分别是由哪个立体图形展开得到的?【答案】 (1)正方体；(2)圆柱；(3)三棱柱；(4)四棱锥．知识点04 点、线、面、体长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等都是几何体,几何体也简称体；包围着体的是面,面有平的面和曲的面两种；面和面相交的地方形成线，线也分为直线和曲线两种；线和线相交的地方形成点.从上面的描述中我们可以看出点、线、面、体之间的关系. 此外，从运动的观点看：点动成线，线动成面，面动成体.【知识拓展1】分别指出下列几何体各有多少个面?面与面相交形成的线各有多少条?线与线相交形成的点各有多少个? 如图所示．【答案与解析】解：（1）4个面，6条线，4个顶点；（2）6个面，12条线，8个顶点；（3） 9个面，16条线，9个顶点．【总结升华】(1)数几何体中的点、线、面数时，要按一定顺序数，做到不重不漏．(2)一般地，n棱柱有(n+2)个面(其中2为两个底面)，n棱锥有(n+1)个面(其中1为一个底面)．【知识拓展2】如图所示的平面图形绕轴旋转一周，可以得出下面相对应的立体图形，把有对应关系的平面图形与立体图形连接起来．【答案与解析】【总结升华】“面动成体”，要充分发挥空间想象能力判断立体图形的形状．【即学即练】将如图所示的Rt△ABC绕直角边AC旋转一周，所得几何体从正面看到的图形是( )．【答案】A能力拓展专题01 常见立体图形的分类【专题说明】立体图形就是各部分不都在同一平面内的几何图形，常见的立体图形有柱体(圆柱、棱柱)、锥体(圆锥、棱锥)、台体(圆台、棱台)(以后将学)和球体(球)四类．一、按柱、锥、球分类1. 下列各组图形中，都为柱体的是()A. B.C. D.【答案】C【分析】根据柱体的概念逐一分析即可．【详解】A中，三个都不是柱体，故错误；B中，第三个几何体不是柱体，故错误；C中，三个都是柱体，故正确；D中，第三个几何体不是柱体，故错误；故选：C．【点睛】本题主要考查柱体，判断一个立体图形是否是柱体，关键是看该几何体是否有两个完全相同且互相平行的面．2. 在如图所示的图形中，是圆柱的有________，是棱柱的有________．(填序号)【答案】(1). ：④(2). ：①③⑥【分析】根据圆柱和棱柱的定义求解即可．【详解】在如图所示的图形中，是圆柱的有④，是棱柱的有①③⑥．故答案为：④；①③⑥．【点睛】本题考查了圆柱和棱柱的问题，掌握圆柱和棱柱的定义是解题的关键．3. （1）把图中的立体图形按特征分类，并说明分类标准；（2）图中③与⑥各有什么特征？有哪些相同点和不同点？【答案】（1）按柱体、锥体、球体分：①③⑤⑥⑦为柱体；④⑧为锥体；②为球体；（2）见解析【分析】（1）可以按照柱体，锥体和球体来逐一判断即可；（2）通过③和⑥的立体图即可直接得出答案．【详解】（1）①是由平面组成的，属于柱体；②是由曲面组成的，属于球体；③是由平面和曲面组成的，属于柱体；④是由曲面和平面组成的，属于锥体；⑤是由平面组成的，属于柱体；⑥是由平面组成的，属于柱体；⑦是由平面组成的，属于柱体；⑧是由平面组成的，属于锥体；∴按柱体、锥体、球体分：①③⑤⑥⑦为柱体；④⑧为锥体；②为球体．（2）③是圆柱，圆柱的上、下底面都是圆，侧面是一个曲面；⑥是五棱柱，上、下底面是形状、大小相同的五边形，侧面是5个长方形，侧面的个数与底面边数相等．相同点：两者都有两个底面．不同点：圆柱的底面是圆，五棱柱的底面是五边形；圆柱的侧面是一个曲面，五棱柱的侧面由5个长方形组成．【点睛】本题主要考查了认识立体图形，掌握几何体的分类标准是解题的关键．二、按有无曲面分类4. 下列几何体中，表面都是平面的是()A. 圆锥B. 圆柱C. 棱柱D. 球体【答案】C【分析】逐一分析即可得出答案．【详解】A，B，D中都有曲面，只有C中表面都是平面，故选：C．【点睛】本题主要考查立体图形的表面，熟知常见几何体是解题的关键．5. 把一个三角尺绕任意一条边所在直线旋转一周得到一个几何体，则这个几何体________曲面．(填“有”或“无”)【答案】有【分析】根据把一个三角尺绕任意一条边所在直线旋转一周得到的是圆锥，而圆锥有曲面，从而可得出答案．【详解】∵根据把一个三角尺绕任意一条边所在直线旋转一周得到的是圆锥或两个圆锥组合体，而圆锥有曲面，∴这个几何体有曲面，故答案为：有．【点睛】本题主要考查点，线，面，体，能够找到这个几何体是解题的关键．6. 如图，按组成的面来分类，至少有一个面是平面的图形有________，至少有一个面是曲面的图形有__________．(填序号)【答案】(1). ①③④⑤⑥(2). ②③④⑥【分析】根据各几何体的形状按组成的面来分类即可．【详解】按组成的面来分类，至少有一个面是平面的图形有①③④⑤⑥，至少有一个面是曲面的图形有②③④⑥．故答案为：①③④⑤⑥；②③④⑥．【点睛】本题考查了几何体的分类问题，掌握几何体的分类是解题的关键．7. 将如图所示的图形按有无曲面分类．【答案】有曲面的是③④⑤；无曲面的是①②⑥⑦【分析】按有无曲面将下面图形进行分类即可．【详解】有曲面的是③④⑤；无曲面的是①②⑥⑦．【点睛】本题考查了立体图形的分类问题，掌握立体图形的分类、曲面的定义是解题的关键．8. 观察如图所示的圆柱和棱柱，回答下列问题：（1）棱柱和圆柱各由几个面组成？它们都是平面吗？（2）圆柱的侧面与底面相交成几条线？它们都是直线吗？（3）这个棱柱有多少条棱？多少个顶点？经过每个顶点有几条棱？【答案】（1）圆柱由三个面组成，上、下两个底面是平面，侧面是曲面；棱柱由8个面组成，都是平面；（2）两条，不是直线；（3）这个棱柱有18条棱，12个顶点，经过每个顶点有3条棱．【分析】（1）直接根据棱柱和圆柱的立体图即可得出结论；（2）直接根据圆柱的立体图即可得出答案；（3）根据棱柱的立体图即可解答．【详解】（1）圆柱由三个面组成，上、下两个底面是平面，侧面是曲面；棱柱由8个面组成，都是平面．（2）两条，不是直线．（3）这个棱柱有18条棱，12个顶点，经过每个顶点有3条棱．【点睛】本题主要考查立体图形，能够根据立体图形解答问题即可．专题02 立体图形的展开与折叠【专题说明】一个立体图形的表面展开图的形状由展开的方式决定，不同的展开方式得到的表面展开图是不一样的，但无论怎样展开，表面展开图都应体现出原立体图形面的个数与形状．一、正方体的展开图1. 有3块积木，每一块的各面都涂上不同的颜色，3块的涂法完全相同．现把它们摆放成不同的位置（如图）,请你根据图形判断涂成绿色一面的对面涂的颜色是( )A. 白B. 红C. 黄D. 黑【答案】C【详解】试题分析：由第一个图可知绿色和白色、黑色相邻，由第二个图可知绿色和蓝色、红色相邻，由已知可得每一块的各面都涂上不同的颜色，3块的涂法完全相同．根据第三个图可知涂成绿色一面的对面涂的颜色是黄色，故答案选C.考点：几何体的侧面展开图.2. 把下列图标折成一个正方体的盒子，折好后与“中”相对的字是（）A. 祝B. 你C. 顺D. 利【答案】C【解析】【分析】利用正方体及其表面展开图的特点解题．【详解】解：这是一个正方体的平面展开图，共有六个面，其中面“祝”与面“利”相对，面“你”与面“考”相对，面“中”与面“顺”相对．故选：C．【点睛】本题考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．二、长方体的展开图3. 小明用若干个正方形和长方形准备拼成一个长方体的展开图，拼完后，小明看来看去觉得所拼图形似乎存在问题.（1）请你帮小明分析一下拼图是否存在问题，若有多余图形，请将多余部分涂黑；若图形不全，则直接在原图中补全；（2）若图中的正方形边长为5cm，长方形的长为8cm，请计算修正后所折叠而成的长方体的表面积和体积. 【答案】（1）多余一个正方形，图形见解析；（2）表面积为：210cm2；体积为：200cm3．【分析】（1）根据长方体的展开图判断出多余一个正方形；（2）根据表面积=四个长方形的面积+两个正方形的面积，体积=底面积×高分别列式计算即可得解．【详解】解：（1）多余一个正方形，如图所示：（2）表面积为：225285450160210()cm ⨯+⨯⨯=+=，体积为：2358200()cm ⨯=【点睛】本题考查了几何体的展开图以及长方体的表面积、体积的求法，熟练掌握长方体的展开图是解题的关键．三、其他立体图形的展开图4. 如图是一些几何体的表面展开图，请写出这些几何体的名称．【答案】①三棱锥；②四棱锥；③五棱锥；④三棱柱；⑤圆柱；⑥圆锥．【分析】分别根据对应的展开图写出这些几何体的名称即可．【详解】观察几何体的表面展开图可得①三棱锥；②四棱锥；③五棱锥；④三棱柱；⑤圆柱；⑥圆锥．【点睛】本题考查了几何体表面展开图的问题，掌握几何体表面展开图的性质是解题的关键．四、立体图形展开图的相关计算问题5. 如图是一个正方体的表面展开图,还原成正方体后,标注了字母A 的面是正方体的正面,若正方体的左面与右面所标注代数式的值相等,则x 的值是________.【答案】1【分析】正方体的表面展开图,相对的面之间一定相隔一个正方形,根据这一特点作答.【详解】正方体的表面展开图,相对的面之间一定相隔一个正方形,∵标注了字母A的面是正面,∴左右面是标注了x与3x-2的面,∴x=3x-2,解得x=1故答案为:1.【点睛】本题主要考查了正方体相对两个面上的文字,解题关键是从相对面和已知条件入手,解答即可.6. 如图形状的铁皮能围成一个长方体铁箱吗？如果能，它的体积有多大？【答案】能围成，它的体积为182000cm3．【分析】与正方体展开图一样,长方体展开图也是11种特征，分四种类型，即：第一种：“1-4-1”型，即第一行放1个，第二行放4个，第三行放1个；第二种：“2-2-2”型，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3-3”型，即每一行放3个正方形，只有一种展开图；第四种：“1-3-2”型，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．【详解】解：能围成，是“1-4-1”型，它的体积为70×65×40＝182 000(cm3)．【点睛】此题考查的目的是理解掌握长方体展开图的特征，准确识图是解题的关键．分层提分题组A 基础过关练1．（2020·重庆巴蜀中学七年级月考）下列几何体中可以由平面图形绕某条直线旋转一周得到的是（）A．B．C．D．【答案】A【分析】根据“面动成体”进行判断即可．【详解】解：A中圆柱可由长方形旋转可得，B中三棱柱，C中三棱锥，D中棱台不可由平面图形旋转得到，故选：A．【点睛】本题考查点、线、面、体，掌握“点动成线，线动成面，面动成体”是解决问题的关键．2．（2020·辽宁沈阳市·七年级期中）下列立体图形中，面数相同的是（）①正方体；②圆柱；③四棱柱；④圆锥．A．①②B．①③C．②③D．③④【答案】B【分析】根据各种立体图形的特点可得答案．【详解】解：①正方体六个面；②圆柱三个面；③四棱柱六个面；④圆锥两个面，面数相同的是①③，故选：B．【点睛】本题考查立体图形，熟练掌握立体图形的特点是解答的关键．3．（2021·河北七年级期末）如图所示的4个展开图中，不能做成没有顶盖的小方盒的是（）A．B．C．D．【答案】D【分析】根据正方体的展开图特点即可得．【详解】观察4个展开图可知，选项A、B、C的展开图可以做成没有顶盖的小方盒，选项D的展开图中的上方两个小正方形会重叠，因此做成的小方盒没有顶盖和一个侧面，故选：D．【点睛】本题考查了正方体的展开图，熟练掌握正方体的展开图特点是解题关键．4．（2020·陕西宝鸡市·七年级期中）如图所示为几何体的平面展开图，则从左到右，其对应的几何体名称分别为（）A．圆锥，三棱锥，圆柱，正方体B．圆锥，四棱锥，圆柱，正方体C．圆锥，四棱柱，圆柱，正方体D．圆锥，三棱柱，圆柱，正方体【答案】D【分析】根据常见的几何体的展开图进行判断，即可得出结果．【详解】解：根据几何体的平面展开图，则从左到右，其对应的几何体名称分别为：圆锥，三棱柱，圆柱，正方体．故选：D．【点睛】本题考查几何体的展开图，理解各几何体的特点是关键．5．（2021·兰州市第三十六中学七年级期末）用一个平面去截圆柱，则它的截面图不可能是（）A．长方形B．圆形C．正方形D．三角形【答案】D【分析】根据圆柱的特点，考虑截面从不同角度和方向截取的情况．【详解】解：用平面截圆柱，横切就是圆，竖切就是长方形或正方形，唯独不可能是三角形．故选：D．【点睛】本题考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，亲自动手做一做，从中学会分析和归纳的思想方法．6．（2021·广东茂名市·七年级期末）用一个平面去截一个几何体，截面是圆，则原几何体可能是（）A．正方体B．五棱柱C．棱台D．球【答案】D【分析】根据正方体、五棱柱、棱台、球的形状特以及几何体截面的定义征进行判断即可得解．【详解】解：∵用一个平面去截一个几何体，截面是圆∴这个几何体可能是球．故选：D【点睛】本题考查了正方体、五棱柱、棱台、球的形状特以及几何体的截面，截面的形状既与被截的几何体特征有关，还与截面的角度和方向有关，要熟练掌握各相关知识点．7．（2021·河南郑州市·七年级期末）在本学期第一章的数学学习中，我们曾经辨认过从正面、左面、上面三个不同的方向观察同一物体时看到的形状图．如图是马老师带领的数学兴趣小组同学搭建的一个几何体，这个几何体由6个大小相同的正方体组成，你认为从左面看到的几何体的形状应该为（）A．B．C． D．【答案】B【分析】从左面看到的平面图形是该组合体的左视图，根据看到的平面图形画出左视图即可得到答案．【详解】解：从左面看该组合体，可以看到两列，左起第一列可以看到两个正方形，第二列看到一个正方形，所以该组合体的左视图是：故选：.B【点睛】本题考查的是三视图的含义，掌握左视图的含义是解题的关键．8．（2021·内蒙古赤峰市·）下面几何体从左面看到的平面图形为三角形的是（）A．B．C．D．【答案】A【分析】根据左视图是从左边看所得到的图形，可直接得到答案．【详解】解：选项A是圆锥，从左往右看到的平面图形是三角形，故A符合题意；选项B是球，从左往右看到的平面图形是圆，故B不符合题意；选项C是圆台，从左往右看到的平面图形是梯形，故C不符合题意；选项C是圆柱，从左往右看到的平面图形是长方形，故D不符合题意；故选：.A【点睛】本题考查的是三视图，掌握从左边看到的平面图形即左视图是解题的关键．题组B 能力提升练一、单选题1．（2021·西安市铁一中学七年级月考）下列说法不正确的是（）A．长方体是四棱柱B．八棱柱有8个面C．六棱柱有12个顶点D．经过棱柱的每个顶点有3条棱【答案】B【分析】根据四、六、八棱柱的特点可得答案．【详解】解：A、长方体是四棱柱，选项说法正确，不符合题意；B、八棱柱有8+2＝10个面，选项说法错误，符合题意；C、六棱柱有2×6＝12个顶点，选项说法正确，不符合题意；D、经过棱柱的每个顶点有3条棱，选项说法正确，不符合题意；故选：B．【点睛】此题主要考查了认识立体图形，关键是认识常见的立体图形，掌握棱柱、棱锥、圆柱、圆锥的特点．2．（2020·吉林白城市·七年级期末）下图是一个三棱柱纸盒的示意图，则这个纸盒的平面展开图是（）A．B．C．D．【答案】C【分析】从俯视图看三棱柱纸盒，满足条件的是C、D；从右侧看三棱柱纸盒，斜线图是从左上到右下，D 不符合题意，其它两面看不到，综合即可．【详解】解：从俯视图看三棱柱纸盒，满足条件的是C、D；A与B不符合题意，从右侧看三棱柱纸盒，斜线图是从左上到右下，D不符合题意，其它两面看不到，为此综合符合题意的选项为C．故选择：C．【点睛】本题考查三棱柱的展开图，掌握三棱柱的展开图的展开方法，三视图观察实物颜色，形状特征是解题关键．二、填空题3．（2021·西安市铁一中学七年级月考）小强用5个大小一样的正方形制成如图所示的拼接图形（阴影部分），若在图中只添加一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子，这样的拼接方式有_____种．【答案】3【分析】结合正方体的平面展开图的特征，只要折叠后能围成正方体即可．【详解】解：根据正方体的表面展开图可得共有3种，如图：【点睛】此题主要考查了正方体的平面展开图，应灵活掌握，不能死记硬背．4．（2021·全国七年级专题练习）如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个长方体，至少还需要______个小立方块．【答案】26【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大长方体的共有4×3×3＝36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大长方体，∴搭成的大长方体的共有4×3×3＝36个小正方体，∴至少还需要36−10＝26个小正方体．故答案为：26．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大长方体共有多少个小正方体．三、解答题5．（2021·吉林长春市·长春外国语学校七年级开学考试）由几个相同的棱长的小正方体搭成的几何体的俯视图如图所示，正方形中的数字表示该位置上小正方体的个数，在网格中画出这个几何体的主视图和左视图（注：网格中小正方形的边长等于小正方体的棱长）【分析】由已知条件可知，主视图有3列，每列小正方数形数目从左到右分别为2，4，3；左视图有2列，每列小正方形数目从左到右分别为4，1．据此可画出图形．【详解】解：如图所示：【点睛】此题主要考查了几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．6．（2021·河南洛阳市·七年级期末）在水平的桌面上，由若干个完全相同棱长为10cm的小正方体堆成一个几何体，如图所示．（1）请你在方格纸中分别画出这个几何体的主视图、左视图和俯视图；（2）若现在手头还有一些相同的小正方体，如果保持这个几何体的左视图和俯视图不变，在这个几何体上最多可以添加多少个小正方体？（3）若给该几何体露在外面的面喷上红漆（不含几何体的底面），则需要喷漆的面积是多少cm2？【答案】（1）答案见解析；（2）3个；（3）3200cm2【分析】（1）根据物体形状即可画出主视图、左视图和俯视图；（2）保持俯视图和左视图不变，可往第二列前面的几何体上放2个小正方体，后面的几何体上放1个小正方体；（3）利用几何体的形状求出其表面积即可，注意不含底面.【详解】解：（1）这个几何体的主视．．图如图：．．图和左视。

第05讲丰富的图形世界全章复习知识点02 棱柱与棱锥的顶点、面、棱数知识点03 几何体的表面积与体积（1）几何体的表面积＝侧面积+底面积（上、下底的面积和）（2）常见的几种几何体的表面积的计算公式：（3）常见的几种几何体的体积的计算公式：知识点04 几何体的展开图常见几何体的侧面展开图：①圆柱的侧面展开图是长方形．②圆锥的侧面展开图是扇形．③正方体的侧面展开图是长方形．④三棱柱的侧面展开图是长方形．知识点05 正方体的展开图1.正方体是特殊的棱柱，它的六个面都是大小相同的正方形，将一个正方体的表面展开，可以得到11种不同的展开图，把它归为四类：一四一型有6种；二三一型有3种；三三型有1种；二二二型有1种.2.正方体展开图口诀：一线不过四；田凹应弃之.知识点06 常见立体图像的截面知识点07 简单几何体的三视图1.画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．2.常见的几何体的三视图：3.三视图的计算公式1.立体图像按照形状分类为：_______，_______，_______，_______.2.从运动的观点来看：____动成____，____动成____，____动成____.点、线、面、体组成几何图形，点、线、面、体的运动组成了多姿多彩的图形世界．3.（1）n棱柱有____顶点，有____棱，有____面，有____侧棱，有____侧面.（2）n棱锥有____顶点，有____棱，有____面，有____侧棱，有____侧面.4.（1）圆柱的表面积公式是：___________；长方体的表面积公式是：___________；正方体的表面积公式是：___________.（2）圆柱的体积公式是：___________；圆锥的体积公式是：___________；长方体的体积公式是：___________；正方体的体积公式是：___________.5.圆柱的侧面展开图是_______，圆锥的侧面展开图是_______，直棱柱的侧面展开图是_______．6.正方体的展开图共有____种，正方体展开图的判断常用口诀是___________________________.7.（1）n棱柱的截面最少为____边形，最多为____边形；n棱锥的截面最少为____边形，最多为____边形.（2）截面为圆的立体图形有_______，_______，_______.（3）五棱柱的截面最少是____边形，最多为____边形；五棱锥的截面最少是____边形，最多为____边形（4）正方体的截面可以是梯形吗？（5）圆柱的截面可能有哪些？8.在立体图像的三视图中，主视图与俯视图的____相等，主视图与左视图的____相等，俯视图与左视图的____相等.这是三视图的作图与计算的重要依据.1.如图，请在每个几何体下面写出它们的名称：________ ________ ________ ________________ ________ ________ ________ 2.将图中的几何体进行分类，并说明理由．考点二点、线、面、体的关系1.如图，第二行的图形绕虚线旋转一周，便能形成第一行的某个几何体，用线连一连．2.请找出图中相互对应的图形，并用线连接．3.如图：CD是直角三角形ABC的高，将直角三角形ABC按以下方式旋转一周可以得到右侧几何体的是（）A．绕着AC旋转B．绕着AB旋转C．绕着CD旋转D．绕着BC旋转4.把一个长方形绕它的一条边所在的直线旋转一周能得到一个圆柱，那么把一个长为8cm、宽为6cm的长方形，绕它的一条边所在的直线旋转一周后所得到的圆柱的体积是______cm³．5.探究：有一长6cm，宽4cm的矩形纸板，现要求以其一组对边中点所在直线为轴，旋转180°，得到一个圆柱，现可按照两种方案进行操作：方案一：以较长的一组对边中点所在直线为轴旋转，如图①；方案二：以较短的一组对边中点所在直线为轴旋转，如图②．（1）请通过计算说明哪种方法构造的圆柱体积大；（2）若将此长方形绕着它的其中一条边所在的直线为轴旋转360°，则得到的圆柱体积为多少？6.在奇妙的几何之旅中，我们惊奇的发现图形构造的秘密：点动成线，线动成面，面动成体．这样就构造出来各种美妙的图案．我们将直角边长分别为3，4，斜边长5的直角三角形绕三角形其中一边旋转一周就可以得到一个几何体．请你计算一下所有几何体的体积（提示：21,33V r h =ππ≈）．1.n 棱柱的面数是10，则它有_____个顶点，共有_____条棱．【方法点睛】在中学几何中，我们常用等面积法来求三角形的高.这个方法在中学几何中非常重要. 【例如】已知直角三角形ABC ，两条直角边AB 、BC 分别为3、4，斜边AC 为5.求斜边上的高？ 【解答】设斜边上的高为h ，直角三角形ABC 的面积可表示为1/2AB×BC ，亦可表示为1/2AC×h ，所以 1/2AB×BC=1/2AC×h ，即3×4=5×h ，解得h =2.4.考点三 顶点、棱、面的个数2.不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征．甲同学：它有7个面；乙同学：它有10个顶点．该模型的形状对应的立体图形可能是（）A．四棱柱B．五棱柱C．六棱柱D．七棱柱3.与九棱锥的棱数相等的是棱柱．4.十八世纪瑞士数学家欧拉证明了简单多面体中顶点数（V）、面数（F）、棱数（E）之间存在的一个有趣的关系式，被称为欧拉公式．请你观察下列几种简单多面体模型，解答下列问题：（1）根据上面多面体模型得：你发现顶点数（V）、面数（F）、棱数（E）之间存在的关系是_______________．（2）一个多面体的面数比顶点数大8，且有30条棱，则这个多面体的面数是__________．（3）某个玻璃饰品的外形是简单多面体，它的外表面是由三角形和八边形两种多边形拼接而成，且有24个顶点，每个顶点处都有3条棱，设该多面体外表三角形的个数为x个，八边形的个数为y个，求x+y的值．1.如图所示为几何体的平面展开图，则从左到右，其对应的几何体名称分别为（）A．圆柱，圆锥，四棱柱，正方体B．四棱锥，圆锥，正方体，圆柱C．圆柱，圆锥，正方体，三棱锥D．圆柱，圆锥，三棱柱，正方体2.根据表面展开图依次写出立体图形的名称：_______、_______、_______．1.下列平面图形中，经过折叠能围成一个正方体的是（）A．B．考点四柱体与椎体的展开图考点五正方体的展开图C．D．2.下列各图中，不是正方体的表面展开图的是（）A．B．C．D．3.如图，正方体纸盒三个面上印有文字“十，四，运”，将该纸盒沿着某些棱剪开，能展开的平面图形是（）A．B．C．D．4.如图正方体纸盒，展开图可以得到（）A．B．C．D．5.一个正方体盒子的展开图如图所示，如果要把它粘成一个正方体，那么与点A重合的点是点_____．6.如图是一个正方体的表面展开图，在原正方体中，与“诚”字所在面相对的面上的汉字是（）A．守B．信C．担D．当7.2022年2月7日，中国女足不屈不挠、力闯难关，以骄人战绩时隔16年再次夺得亚洲杯冠军．如图所示，小楠将“中国女足夺冠”这句话写在了一个正方体的表面展开图上，那么在原正方体中，与“冠”所在面相对的面上的汉字是（）A．中B．国C．女D．足8.图1是一个正方体的展开图，该正方体从图2所示的位置依次翻到第1格，第2格，第3格，此时小正方体朝上一面的字是_________．1.用一个平面去截三棱柱，截面的边数最多是_______，用一个平面去截四棱柱，截面的边数最多是_______，用一个平面去截五棱柱，截面的边数最多是_______.2.用一个平面去截一个几何体，截到的平面是八边形，这个几何体可能是（）A．六棱柱B．三棱柱C．四棱柱D．五棱柱3.用一个平面去截一个三棱柱，所得截面的边数最少是a条，最多是b条，下列的选项中正确的是（）A．a=3，b=6B．a=2，b=5C．a=3，b=5D．a=4，b=64.正方体的截面形状不可能是（）A．三角形B．五边形C．六边形D．七边形1.如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．考点六立体图形的截面考点七立体图形的三视图2.如图的三视图对应的物体是（）A．B．C．D．3.下列几何体都是由4个相同的小正方体搭成的，其中从正面和左面看到的形状图相同的是（）A．B．C．D．4.如图是某个几何体从不同方向看到的形状图（视图），这个几何体的表面能展开成下面的哪个平面图形？（）A．B．C．D．5.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小正方块的个数，能正确表示该几何体从正面看到的形状为（）A．B．C．D．6.如图是由若干个同样大小的小正方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数，则这个几何体从左面看到的形状为（）A．B．C．D．7.在一个仓库里堆放着若干个相同的正方体货箱，仓库管理员从不同的方向观察这堆货箱，如图6，则这堆货箱共有______箱．8.用小立方体搭成的几何体，它的主视图和左视图如图，则这个几何体最少需_____个小立方体，最多需_____个小立方体．1.如图的几何体是由10个大小相同的小立方体搭建而成的，其中每个小立方体的棱长为1厘米．请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图．2.一个几何体由大小相同的小立方体搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．请画出从正面和从左面看到的这个几何体的形状图．考点八 三视图的作图3.如图，是一个几何体从上面看到的形状图，正方形中的数字是该位置上的小立方块的数量，请画出从正面和从左面看到的图形．4.画出下面由11个小正方体搭成的几何体从不同角度看得到的图形．（1）请画出从正面看、从左面看、从上面看的平面图形．（2）小立方体的棱长为3cm，现要给该几何体表面涂色（不含底面），求涂上颜色部分的总面积．（3）如果在这个组合体中，再添加一个相同的正方体组成一个新组合体，从正面、左面看这个新组合体时，看到的图形与原来相同，可以有______种添加方法，画出添加正方体后，从上面看这个组合体时看到的一种图形．5.如图，在平整的地面上，用多个棱长都为2cm的小正方体堆成一个几何体．（1）共有个小正方体；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加正方体．6.在平整的地面上，有若干个完全相同棱长为1的小正方体堆成一个几何图所示．（1）请画出这个几何体的三视图．（2）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加______个小正方体．（3）如果需要给原来这个几何体表面喷上红漆，则喷漆面积是多少？1.计算下面圆锥的体积．2.如图，直棱柱的底面边长都相等，底面边长是3.5cm ，高是4cm ，解答下列问题．（1）这是几棱柱，共有几个面？（2）这个棱柱的侧面积是多少cm ²？考点九 计算专题3.用彩带捆扎一个圆柱形的蛋糕盒如图，打结处正好是底面圆心，打结用去彩带18cm．（1）扎这个盒子至少用去彩带多少厘米？（2）这个蛋糕盒子的体积是多少立方厘米？（3）蛋糕的直径比盒子直径少3cm，高比盒子矮5cm，张琳打开盒子，沿着蛋糕底面的直径垂直切开，平均分成两部分，这时蛋糕的表面积增加多少平方厘米？4.如图，把这个圆柱的侧面沿高剪开后，可以得到一个长是______dm，宽是______dm的长方形．（若涉及π不取近似值，用π表示既可）5.如图，是底面为正方形的长方体的表面展开图，折叠成一个长方体，那么：（1）与N重合的点是哪几个？（2）若AB＝3cm，AH＝5cm，则该长方体的表面积和体积分别是多少？6.一个几何体的三视图如图所示，那么这个几何体的侧面积是________（结果保留π）．7.如图，是一个几何体从三个方向看所得到的形状图.（1）写出这个几何体的名称；（2）若从正面看长方形的高为3cm，从上面看三角形的边长为2cm，求这个几何体的侧面积.8.一个几何体是由若干个棱长为1的小正方体堆积而成的，从不同方向看到的几何体的形状图如下．（1）在从上面看得到的形状图中标出相应位置小正方体的个数；（2）这个几何体的表面积是．9.如图所示是由棱为1cm的立方体小木块搭建成的几何体从3个方向看到的形状图．（1）请你观察它是由个立方体小木块组成的；（2）在从上面看到的形状图中标出相应位置上立方体小木块的个数；（3）求出该几何体的表面积（包含底面）．。

一对一指导七年级性别教课课题丰富的图形世界培优知识点：1、截一个几何体2、几何体的三视图 3、多边形及其有关知识。

考点：教课1、会画几何体的三视图。

目标2、会判断常有几何体的截图。

3、多边形及其有关知识。

方法：解说和练习要点：常有几何体的截图、三视图。

要点难点难点：常有几何体的截图、三视图。

课前作业达成状况：优□ 良□ 中□ 差□ 建议 __________________________________________ 检查知识点回首：1、几何图形从实物中抽象出来的各样图形，包含立体图形和平面图形。

立体图形：有些几何图形的各个部分不都在同一平面内，它们是立体图形。

平面图形：有些几何图形的各个部分都在同一平面内，它们是平面图形。

2、点、线、面、体（1）几何图形的构成：点、线、面、体（2）点动成线，线动成面，面动成体。

点、线、面、体都是几何图形。

3、平面睁开图正方体的睁开图教（2）圆柱、圆锥、正三棱锥、正四棱锥、正五棱锥、正三棱柱的睁开图：4、几何体的截面学（1）用一个截面去截长方体或正方体，截面可能是三角形内（、、但不行能是三角形），也可能是四边形（，，），还可能是五边形等，最多可截得容边形。

5、三视图物体的三视图指主视图、俯视图、左视图。

主视图：从正面看到的图，叫做主视图。

左视图：从左面看到的图，叫做左视图。

俯视图：从上边看到的图，叫做俯视图。

典型例题讲练：考点一：几何图形的分类：1、你可否将以下几何体进行分类？并请说出分类的依照。

2、以下图形中是柱体的是_____(填代码即可 );______ 是圆柱 ,_______ 是棱柱 .(a)(b)(c)(d)考点二：运动的看法看几何图形的形成（点、线、面、体）1. 生活中我们见到的自行车的辐条运动形成的几何图形可解说为（）A. 点动成线B.线动成面 C .面动成体 D.以上答案都不对2、雨点从高空落下形成的轨迹说了然；车轨迅速旋转时看起来象个圆面，这说了然；一枚硬币在圆滑的桌面上迅速旋转形成一个球，这说了然.3、将下边的直角梯形绕直线l 旋转一周，能够获得右侧立体图形的是（）4.如图绕虚线旋转获得的几何体是 .（A）（B）（C）（D）5、如下图的图形绕虚线旋转一周，所形成的几何体是（）2、如图，三角形ABC的底边 BC长 3 厘米， BC边上的高是2 厘米，将三角形以每秒3 厘米的速度沿高的方向向上挪动2 秒，这时，三角形扫过的面积是_______平方厘米。
