计算机网络(第五版)课件——第三章数据链路层

  • 格式：pps
  • 大小：1.30 MB
  • 文档页数：131

下载文档原格式

  / 131

合集下载

计算机网络第五版课件(谢希仁编著)第三章 数据链路层

计算机网络第五版课件(谢希仁编著)第三章 数据链路层
课件制作人：谢希仁
Note
Byte stuffing is the process of adding 1 extra byte whenever there is a flag or escape character in the text.
课件制作人：谢希仁
Figure 11.2 Byte stuffing and unstuffing
计算机网络（第 5 版）
第 3 章 数据链路层
课件制作人：谢希仁
第 3 章 数据链路层
3.1 使用点对点信道的数据链路层 3.1.1 数据链路和帧 3.1.2 三个基本问题 3.2 点对点协议 PPP 3.2.1 PPP 协议的特点 3.2.2 PPP 协议的帧格式 3.2.3 PPP 协议的工作状态
网络层 链路层
运输层
网络层 链路层
物理层
物理层
物理层
物理层
物理层
课件制作人：谢希仁
3.1 使用点对点信道的数据链路层
3.1.1 数据链路和帧

链路(link)是一条无源的点到点的物理线 路段，中间没有任何其他的交换结点。

一条链路只是一条通路的一个组成部分。

数据链路(data link) 除了物理线路外，还必须 有通信协议来控制这些数据的传输。若把实现 这些协议的硬件和软件加到链路上，就构成了 数据链路。
被接收端 被接收端当作无效帧而丢弃 误认为是一个帧 如果数据中的某个字节的二进制代码恰好和SOH或EOT控制 字符一样，则数据链路层会错误地找到帧的边界，只把部分 帧手下，剩下的丢弃。
以上的传输就不是透明传输，需要解决
课件制作人：谢希仁
解决透明传输问题


数据通信与计算机网络第五版（习题答案）——第三章数据链路层

数据通信与计算机网络第五版（习题答案）——第三章数据链路层

数据通信与计算机网络第五版第三章数据链路层3-1 数据链路（即逻辑链路）与链路（即物理链路）有何区别？“电路接通了”与“数据链路接通了”的区别何在？解答：所谓链路就是从一个结点到相邻结点的一段物理线路，而中间没有任何其他的交换结点。

在进行数据通信时，两个计算机之间的通信路径往往要经过许多段这样的链路。

可见链路只是一条路径的组成部分。

数据链路则是另一个概念。

这是因为当需要在一条线路上传送数据时，除了必须有一条物理线路外，还必须有一些必要的通信协议来控制这些数据的传输（这将在后面几节讨论）。

若把实现这些协议的硬件和软件加到链路上，就构成了数据链路。

这样的数据链路就不再是简单的物理链路而是个逻辑链路了。

“电路接通了”仅仅是物理线路接通了通信双方可以在上面发送和接收0/1比特了，而“数据链路接通了”表明在该物理线路接通的基础上通信双方的数据链路层协议实体已达成了一致并做好了在该链路上发送和接收数据帧的准备（可能互相要协商某些数据链路层参数）。

3-2 数据链路层包括哪些主要功能？试讨论数据链路层做成可靠的链路层有哪些优点和缺点。

解答：数据链路层的链路控制的主要功能包括：封装成帧、透明传输和差错检测，可选功能包括可靠传输、流量控制等。

在数据链路层实现可靠传输的优点是通过点到点的差错检测和重传能及时纠正相邻结点间传输数据的差错。

若在数据链路层不实现可靠传输由高层如运输层通过端到端的差错检测和重传来纠正这些差错会产生很大的重传时延。

但是在数据链路层实现可靠传输并不能保证端到端数据传输的可靠，如由于网络拥塞导致路由器丢弃分组等。

因此，即使数据链路层是可靠的，在高层如运输层仍然有必要实现端到端可靠传输。

如果相邻结点间传输数据的差错率非常低，则在数据链路层重复实现可靠传输就会给各结点增加过多不必要的负担。

3-3 网络适配器的作用是什么？网络适配器工作在哪一层？解答：网络适配器的作用就是实现数据链路层和物理层的功能。

适配器接收和发送各种帧时不使用计算机的CPU 。

CH3-5ed 数据链路层

CH3-5ed 数据链路层


CRC 是一种常用的检错方法，而 FCS 是添 加在数据后面的冗余码。 FCS 可以用 CRC 这种方法得出，但 CRC 并非用来获得 FCS 的唯一方法。
接收端对收到的每一帧进行 CRC 检验




(1) 若得出的余数 R = 0，则判定这个帧没有差 错，就接受(accept)。 (2) 若余数 R 0，则判定这个帧有差错，就丢 弃。 但这种检测方法并不能确定究竟是哪一个或哪 几个比特出现了差错。 只要经过严格的挑选，并使用位数足够多的除 数 P，那么出现检测不到的差错的概率就很小 很小。
帧 帧 结点
结点

早期的数据通信协议曾叫作通信规程 (procedure)。因此在数据链路层，规程 和协议是同义语。
3.1.2 三个基本问题
(1) 封装成帧 (2) 透明传输 (3) 差错控制
1. 封装成帧

封装成帧(framing)就是在一段数据的前后分别 添加首部和尾部，然后就构成了一个帧。确定 帧的界限。 首部和尾部的一个重要作用就是进行帧定界。
3.3 使用广播信道的数据链路层 3.3.1 局域网的数据链路层

局域网最主要的特点是：网络为一个单 位所拥有，且地理范围和站点数目均有 限。
局域网具有如下的一些主要优点：


具有广播功能，从一个站点可很方便地访问全网。 局域网上的主机可共享连接在局域网上的各种硬件 和软件资源。 便于系统的扩展和逐渐地演变，各设备的位置可灵 活调整和改变。 提高了系统的可靠性、可用性和残存性。
为了通信的简便 以太网采取了两种重要的措施

第一：采用较为灵活的无连接的工作方 式，即不必先建立连接就可以直接发送 数据.以太网对发送的数据帧不进行编号， 也不要求对方发回确认。

CH3-5ed 数据链路层

CH3-5ed 数据链路层

透明传输问题
当 PPP 用在异步传输时，就使用一种特殊的字 符填充法解决透明传输问题。 将信息字段中出现的每一个 0x7E 字节转变成为 2 字节序列(0x7D, 0x5E)。 若信息字段中出现一个 0x7D 的字节, 则将其转 变成为 2 字节序列(0x7D, 0x5D)。 若信息字段中出现 ASCII 码的控制字符（即数值 小于 0x20 的字符），则在该字符前面要加入一 个 0x7D 字节，同时将该字符的编码加以改变。
数据链路层的两个子层
为了使数据链路层能更好地适应多种局域网标准，802 委 员会就将局域网的数据链路层拆成两个子层： 逻辑链路控制 LLC (Logical Link Control)子层 媒体接入控制 MAC (Medium Access Control)子层。 LLC 子层看不见 下面的局域网
不提供使用序号和确认 的可靠传输
PPP 协议之所以不使用序号和确认机制是 出于以下的考虑：
在数据链路层出现差错的概率不大时，使用比 较简单的 PPP 协议较为合理。 在因特网环境下，PPP 的信息字段放入的数 据是 IP 数据报。数据链路层的可靠传输并不 能够保证网络层的传输也是可靠的。 帧检验序列 FCS 字段可保证无差错接受。
3.2 点对点协议 PPP
3.2.1 PPP 协议的特点
现在全世界使用得最多的数据链路层协议是点 对点协议 PPP (Point-to-Point Protocol)。用户 使用拨号上网时一般都使用 PPP 协议。
已向因特网管理机构 申请到一批 IP 地址 ISP
用 户
接入网
至因特网
该段链路使用PPP 协议
3.3 使用广播信道的数据链路层 3.3.1 局域网的数据链路层
局域网最主要的特点是：网络为一个单 ቤተ መጻሕፍቲ ባይዱ所拥有，且地理范围和站点数目均有 限。其主要优点：

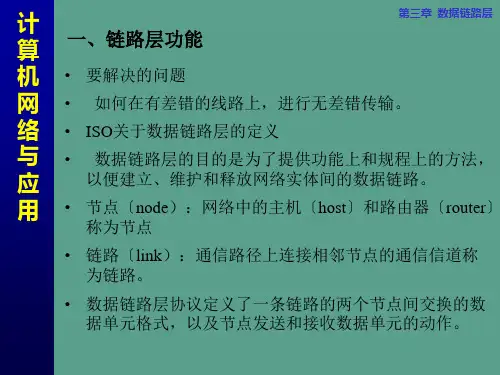

计算机网络CH3链路层ppt课件

计算机网络CH3链路层ppt课件

计
第三章 数据链路层
算
– 例：卫星信道传输速率50kbps，往返传输延迟 500ms，若传1000bit的帧，若使用停等协议，则
机 传输一个帧所需时间为：
网 –发送时间 + 数据传输延迟 + 确认传输延迟〔确 络 认帧很短，可忽略发送时间）= 1000bit / 50kbps
与 + 250ms + 250ms = 520ms
与 对表示1/0，高-高/低-低电平对不表示数据，
应 可以用来做定界符。
用
留意：在很多数据链路协议中，使用字符计 数法和一种其它方法的组合。
计 算 三、 差错控制
第三章 数据链路层
机 一般方法：接收方给发送方一个反馈〔呼应）。
网 出错情况 络 与 帧〔包括发送帧和响应帧〕出错；
应 帧〔包括发送帧和响应帧〕丧失
计
第三章 数据链路层
算 • 四个多项式已成为国际标准
机 • CRC-12
= x12 + x11 + x3 + x2 + x + 1
网 • CRC-16
= x16 + x15 + x2 + 1
络 • CRC-CCITT
= x16 + x12 + x5 + 1
与 • CRC-32
应 • 硬件实现CRC校验
用 DLE STX M y
n ame
is
J o n e DLEETX
10 02 4D 79 20 6E 61 6D 65 20 69 73 20 4A 6F 6E 65 10 03
接收方一旦丢失了帧信息，只要查找DLE STX就可重新 确定帧边界

CH3 数据链路层_1

CH3 数据链路层_1

3.2.2 PPP 协议的帧格式
符号“ 标志字段 F = 0x7E （符号“0x”表示后 表示后 面的字符是用十六进制表示。 面的字符是用十六进制表示。十六进制 的 7E 的二进制表示是 01111110）。 ）。 地址字段 A 只置为 0xFF。地址字段实际 。 上并不起作用。 上并不起作用。 控制字段 C 通常置为 0x03。 。 PPP 是面向字节的，所有的 PPP 帧的 是面向字节的， 长度都是整数字节。 长度都是整数字节。
计算机网络（ 计算机网络（第 5 版）
第 3 章 数据链路层
第 3 章 数据链路层
3.1 使用点对点信道的数据链路层 3.1.1 数据链路和帧 3.1.2 三个基本问题 3.2 点对点协议 PPP 3.2.1 PPP 协议的特点 3.2.2 PPP 协议的帧格式 3.2.3 PPP 协议的工作状态
数据链路层的简单模型 ( 续）
主机 H1 向 H2 发送数据
主机 H1 电话网 H1 应用层 运输层 网络层 链路层 物理层 路由器 R1 局域网 路由器 R2 广域网 路由器 R3 局域网 H2 应用层 运输层 网络层 链路层 物理层 主机 H2
仅从数据链路层观察帧的流动
R1 网络层 链路层 物理层 பைடு நூலகம்2 网络层 链路层 物理层 R3 网络层 链路层 物理层
3.1 使用点对点信道的数据链路层
3.1.1 数据链路和帧
链路(link)是一条无源的点到点的物理线 是一条无源的点到点的物理线 链路 路段，中间没有任何其他的交换结点。 路段，中间没有任何其他的交换结点。
一条链路只是一条通路的一个组成部分。 一条链路只是一条通路的一个组成部分。
数据链路(data link) 除了物理线路外，还必 除了物理线路外， 数据链路 须有通信协议来控制这些数据的传输。 须有通信协议来控制这些数据的传输。若把实 现这些协议的硬件和软件加到链路上， 现这些协议的硬件和软件加到链路上，就构成 了数据链路。 了数据链路。

《计算机网络》课件---CH3 数据链路层

《计算机网络》课件---CH3 数据链路层

两种情况的对比(传输均无差错)
不需要流量控制
A B
需要流量控制
A B
送主机 B 送主机 B 送主机 B 时 间 送主机 B
送主机 B
送主机 B
课件制作人:谢希仁
3.2.3 实用的停止等待协议
四种情况
A B A B 出错 送 主 机 送 主 机 (a) 正常情况 tout 重 传 送 主 机 (b) 数据帧出错 重 传 送 主 机 (c) 数据帧丢失
用二进制的模 2 运算进行 2n 乘 M 的运算, 这相当于在 M 后面添加 n 个 0. 得到的 (k + n) bit 的数除以事先选定好的 长度为 (n + 1) bit 的数 P P,得出商是 Q 而余数是 R,余数 R 比除数 P 至少要少 1 个比特.
课件制作人:谢希仁
冗余码的计算举例
课件制作人:谢希仁
停止等待协议的要点
只有收到序号正确的确认帧 ACKn 后,才更新 发送状态变量 V(S)一次,并发送新的数据帧. 接收端接收到数据帧时,就要将发送序号 N(S) 与本地的接收状态变量 V(R) 相比较.
若二者相等就表明是新的数据帧,就收下,并发送 确认. 否则为重复帧,就必须丢弃.但这时仍须向发送端 发送确认帧 ACKn,而接收状态变量 V(R) 和确认序 号 n 都不变.
仅从数据链路层观察帧的流动
课件制作人:谢希仁
3.2 停止等待协议
3.2.1 完全理想化的数据传输
发送方 主 机 A AP1 接收方 AP2 主 机 B 高层
缓存
帧
帧 数据链路
缓存
数据链路层
课件制作人:谢希仁
完全理想化的数据传输 所基于的两个假定
假定 1: 链路是理想的传输信道,所传 送的任何数据既不会出差错也不会丢失. 假定 2: 不管发方以多快的速率发送数 2 据,收方总是来得及收下,并及时上交 主机.

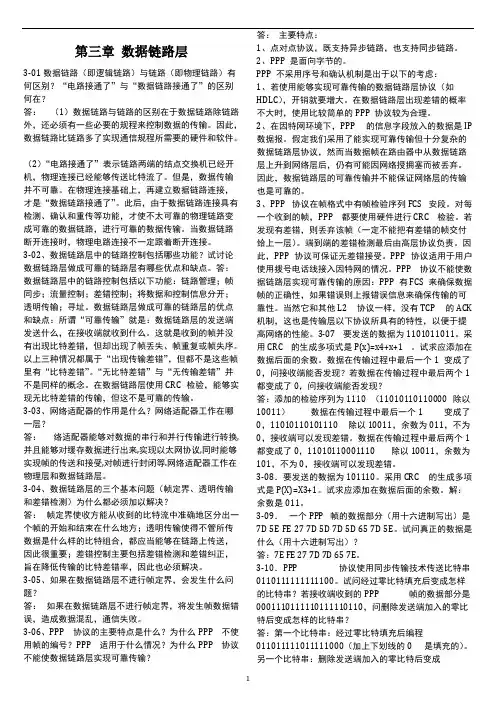

计算机网络谜底第五版 谢希仁 第三章 数据链路层

计算机网络谜底第五版 谢希仁 第三章 数据链路层

发现有差错，则丢弃该帧（一定不能把有差错的帧交付
给上一层）。端到端的差错检测最后由高层协议负责。因
此，PPP 协议可保证无差错接受。PPP 协议适用于用户
使用拨号电话线接入因特网的情况。PPP 协议不能使数
据链路层实现可靠传输的原因：PPP 有 FCS 来确保数据
帧的正确性，如果错误则上报错误信息来确保传输Βιβλιοθήκη 可什么（用十六进制写出）？
答：7E FE 27 7D 7D 65 7E。
3-10．PPP
协议使用同步传输技术传送比特串
0110111111111100。试问经过零比特填充后变成怎样
的比特串？若接收端收到的 PPP
帧的数据部分是
0001110111110111110110，问删除发送端加入的零比
特后变成怎样的比特串？
都变成了 0，问接收端能否发现？
答：添加的检验序列为 1110 （11010110110000 除以
10011） 数据在传输过程中最后一个 1 变成了
0，11010110101110 除以 10011，余数为 011，不为
0，接收端可以发现差错。数据在传输过程中最后两个 1
都变成了 0，11010110001110 除以 10011，余数为
101，不为 0，接收端可以发现差错。
3-08．要发送的数据为 101110。采用 CRC 的生成多项
式是 P(X)=X3+1。试求应添加在数据后面的余数。解：
余数是 011。
3-09． 一个 PPP 帧的数据部分（用十六进制写出）是
7D 5E FE 27 7D 5D 7D 5D 65 7D 5E。试问真正的数据是
数据报。假定我们采用了能实现可靠传输但十分复杂的

计算机网络第3章 数据链路层ppt课件

计算机网络第3章 数据链路层ppt课件
生成方法：发送方和接收方依据一事先约定的r次生成 多项式G(x) （最高项xr和最低项的系数为1），用 G(x)去除xrK(x)得到的余式就是R(x)，即得冗余位。
3.2.3 循环冗余校验(2/3)
例如 设信息位为1010001，即 K(x)= x6+x4+1，取G(x)= x4+x2+x+1〔对应的代码为 10111），则x4 K(x)= x10+x8+x4〔对应的代码为 10100010000），那么
3.3.1 基本链路控制协议(7/7)
选择重传ARQ协议的缺点： 选择重传减少了浪费，但要求接收方有足够大的缓冲
区空间，这在许多情况下是不够经济的。
以上三种协议各有利弊，停等ARQ协议最简单，但信 道利用率最低；选择重传ARQ协议信道利用率最高， 但它要求接收端的缓冲容量相当大；连续ARQ协议介 于两者之间。
生成过程：（假设k=4，则r取3，信息位a6a5a4a3， 冗余位a2a1a0）
（1〕构造监督关系式表
S2S1S0 000 001 010 100 011 101 110 111
错码位置 无错 a0错 a1错 a2错 a3错 a4错 a5错 a6错
3.2.4 海明码(3/4)
（2〕写出监督关系式
所以冗余位为1101，
R(x)= x3+x2+1。
T(X)=x4K(x)+R(x)=
x10+x8+x4 + x3+x2+1
对应的发送代码为：
10100011101
3.2.3 循环冗余校验(3/3)
检测方法：接收端用接收到的码字多项式除以生 成多项式G(x)，若余式不为0，则传输有差错； 否则，认为传输无差错。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

计算机网络（第5 版）第3 章数据链路层第3 章数据链路层3.1 使用点对点信道的数据链路层3.1.1 数据链路和帧3.1.2 三个基本问题3.2 点对点协议PPP3.2.1 PPP 协议的特点3.2.2 PPP 协议的帧格式3.2.3 PPP 协议的工作状态第3 章数据链路层（续）3.3 使用广播信道的数据链路层3.3.1 局域网的数据链路层3.3.2 CSMA/CD 协议3.4 使用广播信道的以太网3.4.1 使用集线器的星形拓扑3.4.2 以太网的信道利用率3.4.3 以太网的MAC 层第3 章数据链路层（续）3.5 扩展的以太网3.5.1 在物理层扩展以太网3.5.2 在数据链路层扩展以太网3.6 高速以太网3.6.1 100BASE-T 以太网3.6.2 吉比特以太网3.6.3 10 吉比特以太网3.6.4 使用高速以太网进行宽带接入3.7 其他类型的高速局域网接口数据链路层数据链路层使用的信道主要有以下两种类型：⏹点对点信道。

这种信道使用一对一的点对点通信方式。

⏹广播信道。

这种信道使用一对多的广播通信方式，因此过程比较复杂。

广播信道上连接的主机很多，因此必须使用专用的共享信道协议来协调这些主机的数据发数据链路层的简单模型局域网广域网主机H 1主机H 2路由器R 1路由器R 2路由器R 3电话网局域网主机H 1向H 2发送数据链路层应用层运输层网络层物理层链路层应用层运输层网络层物理层链路层网络层物理层链路层网络层物理层链路层网络层物理层R 1R 2R 3H 1H 2从层次上来看数据的流动数据链路层的简单模型(续）局域网广域网主机H 1主机H 2路由器R 1路由器R 2路由器R 3电话网局域网主机H 1向H 2发送数据链路层应用层运输层网络层物理层链路层应用层运输层网络层物理层链路层网络层物理层链路层网络层物理层链路层网络层物理层R 1R 2R 3H 1H 2仅从数据链路层观察帧的流动3.1 使用点对点信道的数据链路层3.1.1 数据链路和帧⏹链路(link)是一条无源的点到点的物理线路段，中间没有任何其他的交换结点。

⏹一条链路只是一条通路的一个组成部分。

⏹数据链路(data link) 除了物理线路外，还必须有通信协议来控制这些数据的传输。

若把实现这些协议的硬件和软件加到链路上，就构成了数据链路。

⏹现在最常用的方法是使用适配器（即网卡）来实现这些协议的硬件和软件。

⏹一般的适配器都包括了数据链路层和物理层这两层的功能。

IP 数据报1010… …0110帧取出数据链路层网络层链路结点A 结点B 物理层数据链路层结点A 结点B 帧(a)发送帧接收链路IP 数据报1010… …0110帧装入数据链路层传送的是帧数据链路层像个数字管道⏹常常在两个对等的数据链路层之间画出一个数字管道，而在这条数字管道上传输的数据单位是帧。

⏹早期的数据通信协议曾叫作通信规程(procedure)。

因此在数据链路层，规程和协议是同义语。

结点结点帧帧3.1.2 三个基本问题(1) 封装成帧(2) 透明传输(3) 差错控制1. 封装成帧⏹封装成帧(framing)就是在一段数据的前后分别添加首部和尾部，然后就构成了一个帧。

确定帧的界限。

⏹首部和尾部的一个重要作用就是进行帧定界。

帧结束帧首部IP 数据报帧的数据部分帧尾部MTU开始发送帧开始用控制字符进行帧定界的方法举例帧开始符帧结束符SOH装在帧中的数据部分EOT帧发送在前2. 透明传输SOH EOT 出现了“EOT”被接收端当作无效帧而丢弃被接收端误认为是一个帧数据部分EOT完整的帧发送在前解决透明传输问题⏹发送端的数据链路层在数据中出现控制字符“SOH”或“EOT”的前面插入一个转义字符“ESC”(其十六进制编码是1B)。

⏹字节填充(byte stuffing)或字符填充(character stuffing)——接收端的数据链路层在将数据送往网络层之前删除插入的转义字符。

⏹如果转义字符也出现数据当中，那么应在转义字符前面插入一个转义字符。

当接收端收到连续的两个转义字符时，就删除其中前面的一个。

SOH SOH EOT SOHESCESC EOT ESC SOH ESC ESC ESC SOH原始数据EOTEOT经过字节填充后发送的数据字节填充字节填充字节填充字节填充发送在前帧开始符帧结束符用字节填充法解决透明传输的问题SOH3. 差错检测⏹在传输过程中可能会产生比特差错：1 可能会变成0 而0 也可能变成1。

⏹在一段时间内，传输错误的比特占所传输比特总数的比率称为误码率BER (Bit Error Rate)。

⏹误码率与信噪比有很大的关系。

⏹为了保证数据传输的可靠性，在计算机网络传输数据时，必须采用各种差错检测措施。

循环冗余检验的原理⏹在数据链路层传送的帧中，广泛使用了循环冗余检验CRC 的检错技术。

⏹在发送端，先把数据划分为组。

假定每组k 个比特。

⏹假设待传送的一组数据M= 101001（现在k= 6）。

我们在M 的后面再添加供差错检测用的n位冗余码一起发送。

冗余码的计算⏹用二进制的模2运算进行2n 乘M 的运算，这相当于在M 后面添加n 个0。

⏹得到的(k+ n) 位的数除以事先选定好的长度为(n+ 1) 位的除数P，得出商是Q 而余数是R，余数R 比除数P 少1 位，即R 是n位。

冗余码的计算举例⏹现在k= 6, M= 101001。

⏹设n= 3, 除数P= 1101，⏹被除数是2n M= 101001000。

⏹模2 运算的结果是：商Q= 110101，余数R= 001。

⏹把余数R 作为冗余码添加在数据M 的后面发送出去。

发送的数据是：2n M+ R即：101001001，共(k+ n) 位。

循环冗余检验的原理说明110101←Q(商)P (除数) →1101 101001000←2n M (被除数)11011110110101110000111011010110000011001101001 ← R(余数)，作为FCS帧检验序列FCS⏹在数据后面添加上的冗余码称为帧检验序列FCS (Frame Check Sequence)。

⏹循环冗余检验CRC 和帧检验序列FCS 并不等同。

⏹CRC 是一种常用的检错方法，而FCS 是添加在数据后面的冗余码。

⏹FCS 可以用CRC 这种方法得出，但CRC并非用来获得FCS 的唯一方法。

接收端对收到的每一帧进行CRC 检验⏹(1)若得出的余数R=0，则判定这个帧没有差错，就接受(accept)。

⏹(2)若余数R 0，则判定这个帧有差错，就丢弃。

⏹但这种检测方法并不能确定究竟是哪一个或哪几个比特出现了差错。

⏹只要经过严格的挑选，并使用位数足够多的除数P，那么出现检测不到的差错的概率就很小很小。

应当注意⏹仅用循环冗余检验CRC差错检测技术只能做到无差错接受(accept)。

⏹“无差错接受”是指：“凡是接受的帧（即不包括丢弃的帧），我们都能以非常接近于1的概率认为这些帧在传输过程中没有产生差错”。

⏹也就是说：“凡是接收端数据链路层接受的帧都没有传输差错”（有差错的帧就丢弃而不接受）。

⏹要做到“可靠传输”（即发送什么就收到什么）就必须再加上确认和重传机制。

3.2 点对点协议PPP3.2.1 PPP 协议的特点⏹现在全世界使用得最多的数据链路层协议是点对点协议PPP (Point-to-Point Protocol)。

⏹用户使用拨号电话线接入因特网时，一般都是使用PPP 协议。

用户到ISP 的链路使用PPP 协议用户至因特网已向因特网管理机构申请到一批IP 地址ISP接入网PPP协议1. PPP 协议应满足的需求⏹简单——这是首要的要求⏹封装成帧⏹透明性⏹多种网络层协议⏹多种类型链路⏹差错检测⏹检测连接状态⏹最大传送单元⏹网络层地址协商⏹数据压缩协商2. PPP 协议不需要的功能⏹纠错⏹流量控制⏹序号⏹多点线路⏹半双工或单工链路3. PPP 协议的组成⏹1992 年制订了PPP 协议。

经过1993 年和1994 年的修订，现在的PPP 协议已成为因特网的正式标准[RFC 1661]。

⏹PPP 协议有三个组成部分⏹一个将IP 数据报封装到串行链路的方法。

⏹链路控制协议LCP (Link Control Protocol)。

⏹网络控制协议NCP (Network ControlProtocol)。

3.2.2 PPP 协议的帧格式⏹标志字段F= 0x7E （符号“0x”表示后面的字符是用十六进制表示。

十六进制的7E的二进制表示是01111110）。

⏹地址字段A只置为0xFF。

地址字段实际上并不起作用。

⏹控制字段C通常置为0x03。

⏹PPP 是面向字节的，所有的PPP帧的长度都是整数字节。

PPP 协议的帧格式⏹PPP 有一个2 个字节的协议字段。

⏹当协议字段为0x0021 时，PPP 帧的信息字段就是IP 数据报。

⏹若为0xC021, 则信息字段是PPP 链路控制数据。

⏹若为0x8021，则表示这是网络控制数据。

IP 数据报1211字节12不超过1500 字节PPP 帧先发送7E FF 03F A C FCS F 7E 协议信息部分首部尾部透明传输问题⏹当PPP 用在同步传输链路时，协议规定采用硬件来完成比特填充（和HDLC 的做法一样）。

⏹当PPP 用在异步传输时，就使用一种特殊的字符填充法。

字符填充⏹将信息字段中出现的每一个0x7E 字节转变成为2 字节序列(0x7D, 0x5E)。

⏹若信息字段中出现一个0x7D 的字节, 则将其转变成为2 字节序列(0x7D, 0x5D)。

⏹若信息字段中出现ASCII 码的控制字符（即数值小于0x20 的字符），则在该字符前面要加入一个0x7D 字节，同时将该字符的编码加以改变。

零比特填充⏹PPP 协议用在SONET/SDH 链路时，是使用同步传输（一连串的比特连续传送）。

这时PPP 协议采用零比特填充方法来实现透明传输。

⏹在发送端，只要发现有5 个连续1，则立即填入一个0。

接收端对帧中的比特流进行扫描。

每当发现5 个连续1时，就把这5 个连续1 后的一个0 删除，0 1 0 0 1 1 1 1 1 0 1 0 0 0 1 0 1 00 1 0 0 1 1 1 1 1 1 0 0 0 1 0 1 00 1 0 0 1 1 1 1 1 0 1 0 0 0 1 0 1 0信息字段中出现了和标志字段F 完全一样的8 比特组合发送端在5 个连1 之后填入0 比特再发送出去在接收端把5 个连1之后的0 比特删除会被误认为是标志字段F 发送端填入0 比特接收端删除填入的0 比特零比特填充不提供使用序号和确认的可靠传输⏹PPP 协议之所以不使用序号和确认机制是出于以下的考虑：⏹在数据链路层出现差错的概率不大时，使用比较简单的PPP 协议较为合理。
