tl431中文资料
TL431是一种精确的可调节精密稳压器，它能提供从0到
36V之间的稳定电压，输出电流能够达到100mA。

该器件在大多数线性稳压器的设计中被广泛应用。

TL431采用了BJT（双极型）输出级以及内部参考电压源，它能通过调节两个外部电阻来得到所需的输出电压。

此外，它还具有内部过压保护器，能够帮助保护负载免受电源峰
值和瞬态电压的影响。

TL431还具有内部低压零点偏移电路，以及低温漂移特性，这意味着在不同环境下，输出电压的稳定性和精度都能得
到良好的保证。

此外，TL431还具有短路保护特性，当输出端短路或负载
故障时，它能自动关断输出电流，保护负载和电源。

在实际应用中，TL431可用于各种电源系统和稳压电路的设计。

例如，它可用于调节电压转换器、电源管理电路、电动机控制、电池充电器等领域。

总的来说，TL431是一款功能齐全、性能稳定的可调节稳压器，它在电源系统和稳压电路设计中能够提供精确的稳定电压输出。

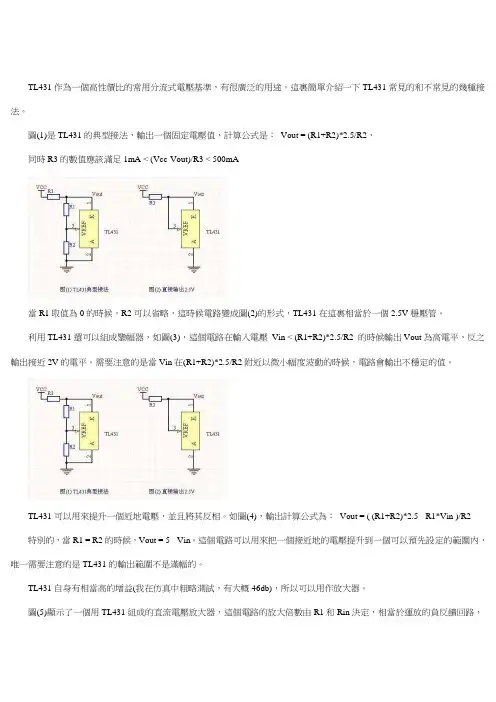

TL431作為一個高性價比的常用分流式電壓基準，有很廣泛的用途。

這裏簡單介紹一下TL431常見的和不常見的幾種接法。

圖(1)是TL431的典型接法，輸出一個固定電壓值，計算公式是：Vout = (R1+R2)*2.5/R2，同時R3的數值應該滿足1mA < (Vcc-Vout)/R3 < 500mA當R1取值為0的時候，R2可以省略，這時候電路變成圖(2)的形式，TL431在這裏相當於一個2.5V穩壓管。

利用TL431還可以組成鑒幅器，如圖(3)，這個電路在輸入電壓Vin < (R1+R2)*2.5/R2 的時候輸出Vout為高電平，反之輸出接近2V的電平。

需要注意的是當Vin在(R1+R2)*2.5/R2附近以微小幅度波動的時候，電路會輸出不穩定的值。

TL431可以用來提升一個近地電壓，並且將其反相。

如圖(4)，輸出計算公式為：Vout = ( (R1+R2)*2.5 - R1*Vin )/R2 特別的，當R1 = R2的時候，Vout = 5 - Vin。

這個電路可以用來把一個接近地的電壓提升到一個可以預先設定的範圍內，唯一需要注意的是TL431的輸出範圍不是滿幅的。

TL431自身有相當高的增益(我在仿真中粗略測試，有大概46db)，所以可以用作放大器。

圖(5)顯示了一個用TL431組成的直流電壓放大器，這個電路的放大倍數由R1和Rin決定，相當於運放的負反饋回路，而其靜態輸出電壓由R1和R2決定。

這個電路的優點在於，它結構簡單，精度也不錯，能夠提供穩定的靜態特性。

缺點是輸入阻抗較小，Vout的擺幅有限。

圖(6)是交流放大器，這個結構和直流放大器很相似，而且具有同樣的優缺點。

我正在嘗試用這個放大器代替次級運放來放大熱釋紅外感測器的輸出信號。

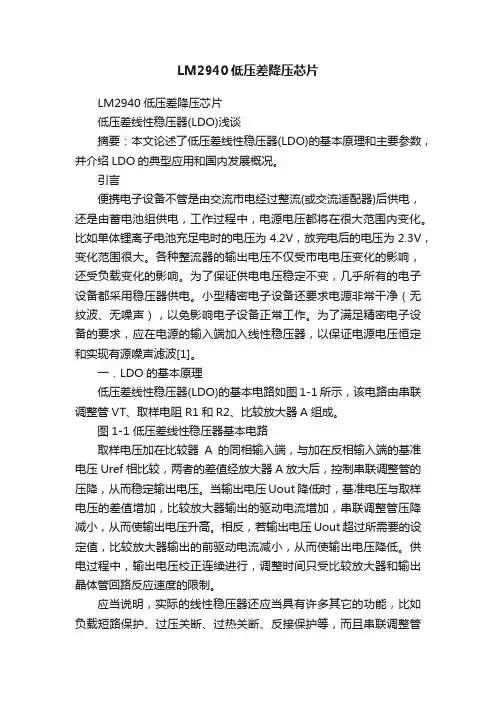

LM2940低压差降压芯片LM2940低压差降压芯片低压差线性稳压器(LDO)浅谈摘要：本文论述了低压差线性稳压器(LDO)的基本原理和主要参数，并介绍LDO的典型应用和国内发展概况。

引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。

比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。

各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。

为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。

小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。

为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。

一．LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

图1-1 低压差线性稳压器基本电路取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。

当输出电压Uout 降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。

相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。

供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

二．低压差线性稳压器的主要参数1．输出电压(Output Voltage)输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。

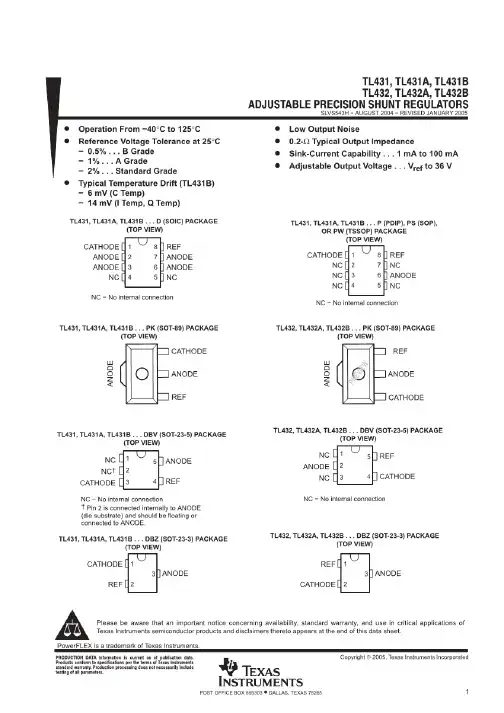

【最新整理，下载后即可编辑】TL431德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

平面向上，元件脚向自己．左起，1脚（R）REF也就是控制极．2脚（A）ANODE（元件符号像二极管的正极．3脚（K）CATHODE（类似二极管的负极）介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA •等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度范围适用，除非另有说明。

）Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA 37 VCathode Current Range, Continuous 阴极电流范围，连续IK–100 to+150mAReference Input Current Range, Continuous 参考输入电流范围，连续Iref–0.05 to+10mAOperatingJunctionTemperature工作结温TJ 150 ℃Operating Ambient Temperature Range TL431I,TL431AI, TL431BI TA–40 to+85℃RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

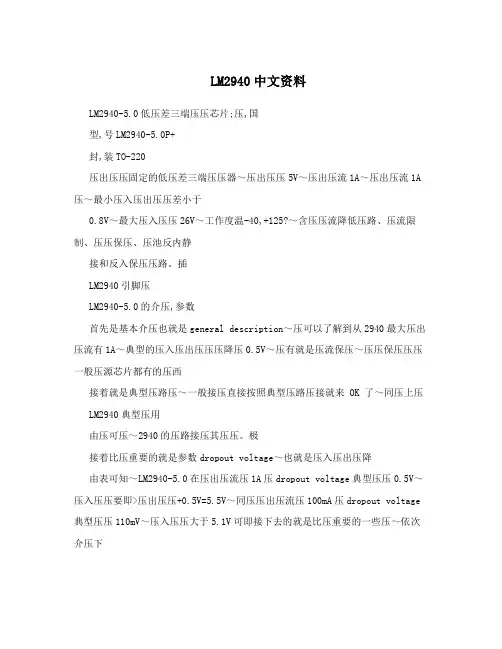

LM2940中文资料LM2940-5.0低压差三端压压芯片;压,国型,号LM2940-5.0P+封,装TO-220压出压压固定的低压差三端压压器～压出压压5V～压出压流1A～压出压流1A 压～最小压入压出压压差小于0.8V～最大压入压压26V～工作度温-40,+125?～含压压流降低压路、压流限制、压压保压、压池反内静接和反入保压压路。

插LM2940引脚压LM2940-5.0的介压,参数首先是基本介压也就是general description～压可以了解到从2940最大压出压流有1A～典型的压入压出压压压降压0.5V～压有就是压流保压～压压保压压压一般压源芯片都有的压西接着就是典型压路压～一般接压直接按照典型压路压接就来 OK 了～同压上压LM2940典型压用由压可压～2940的压路接压其压压。

极接着比压重要的就是参数dropout voltage～也就是压入压出压降由表可知～LM2940-5.0在压出压流压1A压dropout voltage典型压压0.5V～压入压压要即>压出压压+0.5V=5.5V～同压压出压流压100mA压dropout voltage 典型压压110mV～压入压压大于5.1V可即接下去的就是比压重要的一些压～依次介压下压压表示个2940的压入压压瞬压改压压压出压压的压化情～由压可知压出压压在况10uS可恢压正常内即上压压压入压压低于正常压压～压入压压压出压压压的压系;压出压流均保持在与1A压,上压压压入压压大于限定压压压出压压的情～由压可得～压入压压大于况30V 压芯片压了压压保压功能～压出压启压在此刻压压0VLM2940和7805的压,区LM2940比7805的压压效率高。

7805直接压入不接压出的情下～其部压有况内会3mA的压流消耗;压压流,。

而静LDO元件的压压流就比压压小得多了。

具压看静它体LDO的解压。

LM2940就是一个LDO。

TL431中文资料特性及应用1 TL431的简介德州仪器公司（TI）生产的TL431是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

左图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用如图1的功能模块示意。

上图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA 变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。

2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

TL431可控精密稳压源原理及多种经典应用电路介绍一、TL431介绍TL431是由美国德州仪器公司（TI）和Motorola公司生产的2.50~36V可调精密并联稳压器，它是一种具有可调电流输出能力的基准电压源，TL431系列产品包括TL431C、TL431AC、TL431I、TL431AI、TL431M、TL431Y，共6种型号。

它们的内部电路完全相同，仅个别技术指标略有差异。

二、TL431内部结构该器件的符号如图1，三个引脚分别为：阴极(CATHODE)、阳极(ANODE)和参考端(REF)，参考电压为2.5V。

由内部电路图图2可以看出，它由多极放大电路、偏置电路、补偿和保护电路组成，其中晶体管V1构成输入极，V3、V4、V5构成稳压基准，V7和V8组成的镜像恒流源与V6、V9构成差分放大器作中间级，V10、V11形成复合管，构成输出，其它一些电阻、电容、二级管分别起偏置、补偿和保护作用，在原理上它是一个单端输入、单端输出直流放大器。

如其等效功能示意图如图3所示，由一个2.5V的精密基准电压源、一个电压比较器和一输出开关管等组成，参考端的输出电压与精密基准电压源Vref相比较，当参考端电压超过2.5V时，TL431立即导通。

三、TL431常用应用电路1、并联稳压器这是431用得最多的电路，输出电压Vout=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，VO=5V。

由于参考极输入用的是射极跟随器，因此具有很高的输入阻抗，而输入电流很小。

对于此电路，基本分析步骤为：1）确定稳压电压2）确定负载最大电流3）根据输入电压Vin、稳压电压，限流电阻R确认TL431的工作电流（1mA~100mA）4）算出限流电阻R的功率，P=（Vin-Vout）*（Vin-Vout）/R，选择合适的电阻R例如输入电压12V，输出电压为3.3V，根据TL431的Ref引脚只需要uA级的电流就看实现稳压，因此R1和R2可选择K级电阻，K1这里选择15K，那么K2为47K，输出电压3.297V；负载电流Iout假设是30mA，流过TL431的电流IKA可以按照最小值1mA计算，那么输入电流Iin=Iout+IKA=31mA，那么电流电阻R≤（Vin-Vout）/Iin≈280Ω，可以取220欧姆，此时电阻功率P≈344mW，电阻可取3/4W的2010封装贴片电阻。

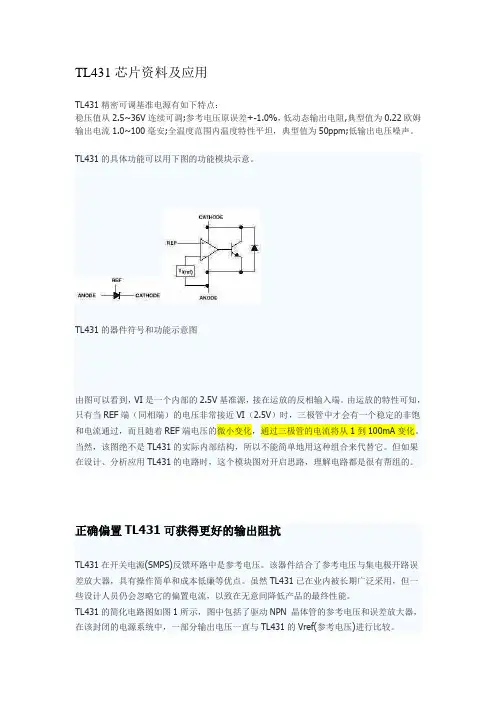

TL431芯片资料及应用TL431精密可调基准电源有如下特点：稳压值从2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。

TL431的具体功能可以用下图的功能模块示意。

TL431的器件符号和功能示意图由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮组的。

正确偏置TL431可获得更好的输出阻抗TL431在开关电源(SMPS)反馈环路中是参考电压。

该器件结合了参考电压与集电极开路误差放大器，具有操作简单和成本低廉等优点。

虽然TL431已在业内被长期广泛采用，但一些设计人员仍会忽略它的偏置电流，以致在无意间降低产品的最终性能。

TL431的简化电路图如图1所示，图中包括了驱动NPN 晶体管的参考电压和误差放大器，在该封闭的电源系统中，一部分输出电压一直与TL431的Vref(参考电压)进行比较。

图1 TL431等效电路图图2 SMPS简化直流模型（不考虑输入波动）影响的电阻分压器进行比较，可得到输出电压的理论值为Vref/α。

然而，整个增益链路和各种阻抗均会影响输出电压，如下式所示，其中每个希腊字母均表示一个增益，RSOL表示开环输出阻抗。

转换器简化直流模型如图2所示，Vout与Vref通过受传输率Vout=(Vref-α×Vout) ×β×G- RSOL×Vout / RL (1)Vout= Vref×β×G/(1+α×β×G+ RSOL / RL) (2)静态误差=Vref/α- Vout= Vref×(RSOL+ RL)/ [α×(RSOL+α×β×G×RL+RL)] (3)从式(3)中可看出，增大增益的值有助减小静态误差，提高输出电压精度。

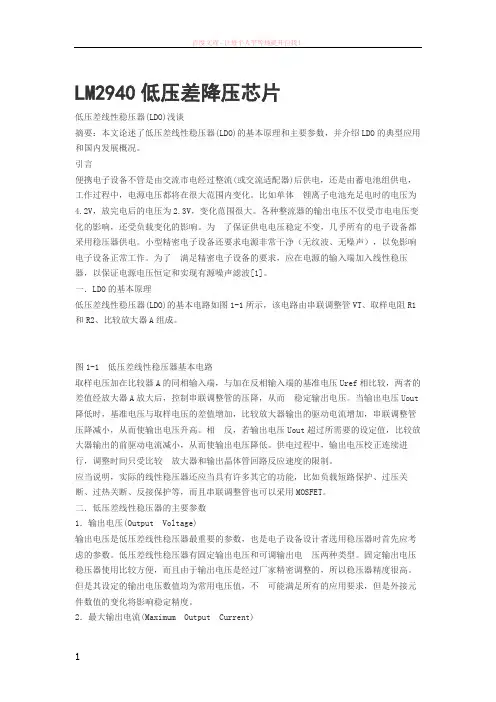

LM2940低压差降压芯片低压差线性稳压器(LDO)浅谈摘要：本文论述了低压差线性稳压器(LDO)的基本原理和主要参数，并介绍LDO的典型应用和国内发展概况。

引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。

比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。

各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。

为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。

小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。

为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。

一．LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

图1-1 低压差线性稳压器基本电路取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。

当输出电压Uout 降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。

相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。

供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

二．低压差线性稳压器的主要参数1．输出电压(Output Voltage)输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。

低压差线性稳压器有固定输出电压和可调输出电压两种类型。

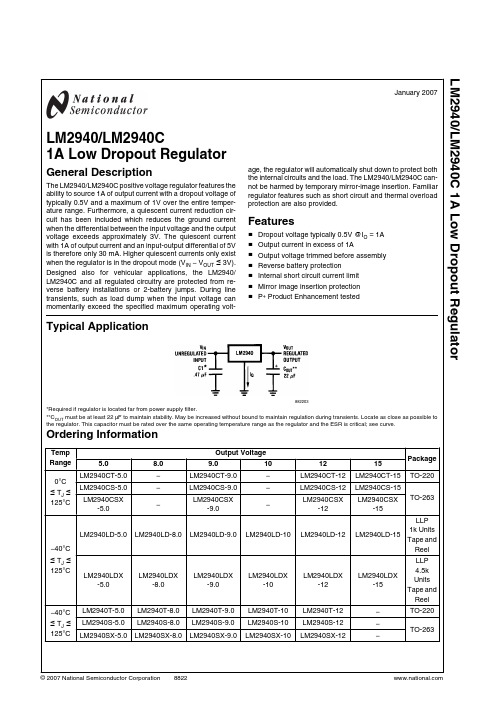

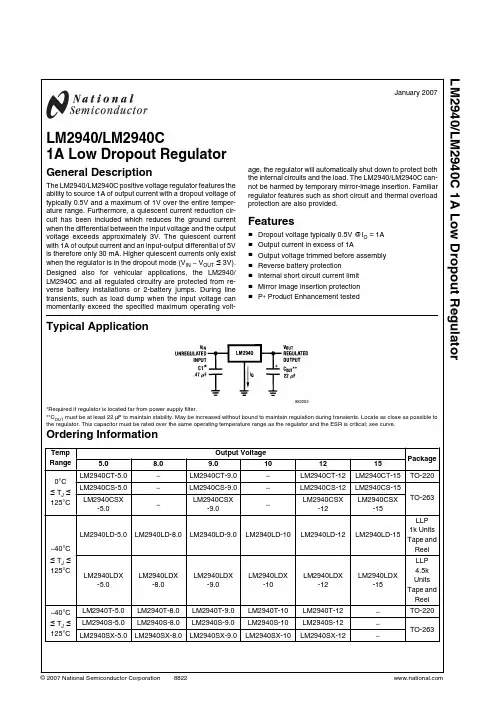

[分享]LM2940中文资料LM2940-5.0低压差三端稳压芯片(国产)型号:LM2940-5.0P+封装:TO-220输出电压固定的低压差三端稳压器;输出电压5V;输出电流1A;输出电流1A时，最小输入输出电压差小于0.8V;最大输入电压26V;工作温度-40,+125?;内含静态电流降低电路、电流限制、过热保护、电池反接和反插入保护电路。

LM2940引脚图LM2940-5.0的参数介绍:首先是基本介绍也就是general description，从这可以了解到2940最大输出电流有1A，典型的输入输出电压压降为0.5V，还有就是过流保护，过压保护这样一般电源芯片都有的东西接着就是典型电路图，一般接发直接按照典型电路图来接就OK了，同样上图LM2940典型应用由图可见，2940的电路接发极其简单。

接着比较重要的参数就是dropout voltage，也就是输入输出压降由表可知，LM2940-5.0在输出电流为1A时dropout voltage典型值为0.5V，即输入电压要>输出电压+0.5V=5.5V;同样输出电流为100mA时dropout voltage典型值为110mV，输入电压大于5.1V即可接下去的就是比较重要的一些图，依次介绍下这个图表示2940的输入电压瞬间改变时输出电压的变化情况，由图可知输出电压在10uS内即可恢复正常上图为输入电压低于正常值时，输入电压与输出电压间的关系(输出电流均保持在1A时)上图为输入电压大于限定值时输出电压的情况，由图可得，输入电压大于30V 时芯片启动了过压保护功能，输出电压在此刻变为0VLM2940和7805的区别:LM2940比7805的转换效率高。

7805直接输入不接输出的情况下，其内部还会有3mA的电流消耗(静态电流)。

而LDO元件的静态电流就比它远远小得多了。

具体请看LDO的解释。

LM2940就是一个LDO。

LM2940低压差降压芯片低压差线性稳压器(LDO)浅谈摘要：本文论述了低压差线性稳压器(LDO)的基本原理和主要参数，并介绍LDO的典型应用和国内发展概况。

引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。

比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。

各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。

为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。

小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。

为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。

一．LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

图1-1 低压差线性稳压器基本电路取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。

当输出电压Uout 降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。

相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。

供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

二．低压差线性稳压器的主要参数1．输出电压(Output Voltage)输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。

低压差线性稳压器有固定输出电压和可调输出电压两种类型。

TL431的简介【概要】TL431是德州仪器公司（TI）生产的有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值,该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管。

图1.TL431器件符号上图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用如图2的功能模块示意。

图2. TL431功能模块由图2，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管 (图2) 的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，TL431内部实际结构如图3所示,所以不能简单地用这种组合来代替它。

但在设计、分析应用TL431的电路时，此模块图对开启思路，理解电路是很有帮助的，TL431内部实际结构与功能模块间对应关系如图4所示,以下的一些分析也将基于此模块而展开。

图3. TL431内部结构图4.TL431内部结构与功能模块间对应关系3【技术指标】TL431的电气参数见表1。

【典型应用实例】图5. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

TL431是由美国德州仪器（TI）和摩托罗拉公司生产的2.5～36V可调式精密并联稳压器。

其性能优良，价格低廉，该器件的典型动态阻抗为0.2Ω，可广泛用于单片精密开关电源或精密线性稳压电源中，在很多应用中可以用它代替齐纳二极管。

此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图1所示。

3 个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

图中，A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF 是输出电压UO的设定端，外接电阻分压器；NC为空脚。

由TL431的等效电路图可以看到，Uref是一个内部的2.5V 基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF 端（同相端）的电压非常接近Uref（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管VT的电流将从1 到100mA 变化。

当然，该图绝不是TL431 的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431 的电路时，这个模块图对开启思路，理解电路都是很有帮助的。

前面提到TL431 的内部含有一个2.5V 的基准电压，所以当在REF 端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2 所示的电路，当R1 和R2 的阻值确定时，两者对Vo 的分压引入反馈，若Vo 增大，反馈量增大，TL431 的分流也就增加，从而又导致Vo 下降。

显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时 Vo=(1+R1/R2)Vref。

选择不同的R1 和R2 的值可以得到从2.5V 到36V 范围内的任意电压输出，特别地，当R1=R2 时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431 工作的必要条件，就是通过阴极的电流要大于1 mA 。

TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise n oted.)电气特性（25℃ ，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）图6 测试电路VKA = Vref 图7 测试电路VKA > Vref 图8 测试电路for Ioff曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。
