第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图,简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料.第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样,水工图主要有工程位置图（包括流域规划图和灌区规划图）、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。
图10—1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。
它的主要作用是：作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：（１)水利枢纽所在地区的地形、河流名称及流向、地理方位(指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２）(２）各建筑物的平面形状、相应位置关系及对外交通。
（３）(３）建筑物与地面的交线、填挖方坡边线.（４）（４)建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上.（２）(２）为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画,或采用示意图表示这些构造的位置、种类和作用。
（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等.图10-2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样.建筑物结构图一般包括以下内容：（１）(１)建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。
（３）（３)建筑物的工作条件，如上下游设计水位、水面曲线等。
第九章水工建筑物枢纽布置设计2、了解枢纽布置的原则§1水利枢纽设计阶段的划分1.1设计所需要的基本资料：自然地理；地质；水文；气象；社会经济；相关规程与规范。

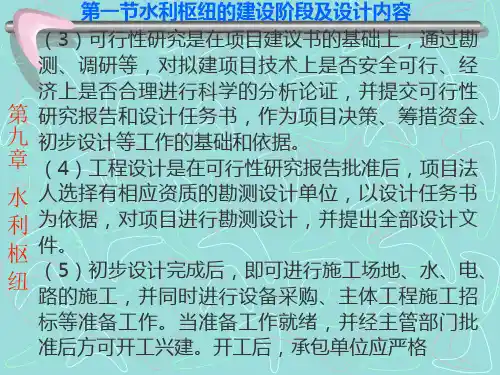

1.2设计阶段的划分：预可行性研究、可行性研究、招标设计、施工详图设计（原先：可行性研究报告、初步设计、招标设计和施工图设计）可行性研究报告阶段：论证拟建工程在技术上的可能性、经济上的合理性、以及开发次序上的迫切性。
包括以下内容：初拟主要水文参数，查清主要地质问题，选定工程地址；估算淹没补偿和对环境的影响；初定工程等别、建筑物级别，主要建筑物的形式、轮廓尺寸和枢纽布置方案，装机容量和机型；估算主要工程量，初拟施工导流方案、主体工程的施工方法、施工总体布置和总进度；估算工程总投资，进行经济分析和评价，阐明工程效益。
初步设计阶段：包括确定拟建工程的等别和主要建筑物的级别；选定各种特征水位；选定坝型、输水线路、主要建筑物的形式、轮廓尺寸及枢纽布置；确定装机容量，选择机组型号和其他机电设备；确定施工导流方案及主体工程的施工方法、施工总体布置及总进度、对外交通和施工设施；提出建筑材料、劳动力和风、水、电的需要量；论证对环境的影响及环境保护；进行经济分析，阐明工程效益。
招标设计阶段：合同文件和工程文件。
前者包括：投标须知和合同条款、合同格式和投标格式；后者包括技术规范和图纸。
施工祥图阶段：建筑物地基开挖图、地基处理图、建筑物结构图、钢筋混凝土结构的钢筋图、金属结构及机电设备的安装图等。
§2蓄水枢纽2.1坝址与坝型选择坝址、坝型选择和枢纽布置三者是互相联系的，不同的坝轴线可以选用不同的坝型和枢纽布置。
如河谷狭窄，地质条件良好，宜于修建拱坝；河谷宽阔，地质条件较好，可以修建重力坝或支墩坝；河谷复盖层厚或地质条件较差且土料含量丰富，宜于修建土石坝。
对同一条坝轴线，还可以考虑几种不同的坝型和枢纽布置方案。
在选择坝址、坝型和枢纽布置中不仅要研究枢纽附近的自然条件，而且还要考虑枢纽的施工条件、运行条件、总和效益、投资指标及远景规划等，这是水利枢纽设计中贯穿在各个阶段的一个十分重要的问题。
第九章水利枢纽布置答案一、填空题1.在可行性报告阶段中的主要任务是论证该工程技术上的可能性、经济上的合理性及兴建工程的必要性。
2.水利工程枢纽布置方案的选择应从设计、施工、运用管理、技术、经济等方面进行综合比较选定最优方案。
3.弯道取水口，应布置在凹岸一侧顶点偏下游，以利引水防沙。
二、简答题1．水利枢纽设计分为哪几个阶段？说明各阶段的设计任务。
①可研阶段：论证工程技术上的可能性，经济上合理性以及兴建的必要性②初步设计阶段：选择坝址、坝型定最优方案，选择设备等，提出移民安置规划等，选择施工导流方案（制定详细施工方案和技术措施）阐明工程效益、提出工程总概算。
③技术设计及施工图设计阶段：进行细部设计、研究地基处理方案，制定详细施工方案和施工技术措施，施工进度计划和施工预算等。
2．水利枢纽对环境有何影响？（1）对上游的淹没影响：壅高水位形成水库，并向上游水，造成淹没损失，蓄水后地下水位上升，可能引起地温下降，地表沼泽化和盐碱化，兹生蚊虫及有害微生物。
由于水位大幅上升，造成库岸浸没，水位降落时，岸坡失稳，塌岸，滑坡威胁水库及下游安全。
（2）对下游的影响：泥沙淤积后使下游很长一段河流的河床严重下切，水面下降，河槽摆动，冲淤条件变化引起河床再造，直接接影响两岸堤防建筑物，航运、供水、水情、河口的稳定等。
总之，水利枢纽对环境的影响是多方面的，必须给予充分重视。
3．水利枢纽坝址和坝型的选择应考虑哪些条件？坝址坝型选择不仅要研究枢纽附近的自然条件，还要考虑枢纽的施工条件，运行条件，综合效益，投资指标以及远景规划等①地质条件；②地形条件；③建筑材料；④施工条件；⑤综合效益4．水利枢纽布置的一般原则是什么？①保证建筑物在任何条件下正常工作②在满足建筑物跨度和稳定条件下，使枢纽总价和运行费较低③应考虑施工导流，方法，进度，使施工方便，工期短，造价低④各建筑物布置紧凑，充分发挥枢纽的效益。
⑤尽可能早时投产，提前受益⑥考虑远景规划，应对运行期扩大装机容量。
水利水电枢纽布置与设计第一部分拦河坝水利枢纽布置拦河水利枢纽布置的主要工作内容有坝址、坝型选择和枢纽工程布置等。
一、坝址及坝型选择在初步设计阶段，要进一步进行枢纽布置，通过技术经济比较，选定最合理的坝轴线，确定坝型及其他建筑物的形式和主要尺寸，并进行具体的枢纽工程布置。
（一）坝址选择选择坝址时，应综合考虑下述条件。
1．地质条件选择坝址，首先要清楚有关区域的地质情况。
坚硬完整、无构造缺陷的岩基是最理想的坝基：但如此理想的地质条件很少见，天然地基总会存在这样或那样的地质缺陷，要看能否通过合宜的地基处理措施使其达到筑坝的要求。
在该方面必须注意的是：不能疏漏重大地质问题，对重大地质问题要有正确的定性判断，以便决定坝址的取舍或定出防护处理的措施，或在坝利选择和枢纽布置上设法适应坝址的地质条件。
2．地形条件坝址地形条件必须满足开发任务对枢纽组成建筑物的布置要求。
通常，河谷两岸有适宜的高度和必需的挡水前缘宽度时，则对枢纽布置有利。
3．建筑材料在选择坝址、坝型时，当地材料的种类、数量及分布往往起决定性影响。
对土石坝，坝址附近应有数量足够、质量能符合要求的土石料场；如为混凝土坝，则要求坝址附近有良好级配的砂石骨料。
4．施工条件从施工角度来看，坝址下游应有较开阔的滩地，以便布置施工场地、场内交通和进行导流。
应对外交通方便，附近有廉价的电力供应，以满足照明及动力的需要。
从长远利益来看，施工的安排应考虑今后运用、管理的方便。
5．综合效益坝址选择要综合考虑防洪、灌溉、发电、通航，过木、城市和工业用水、渔业以及旅游等各部门的经济效益，还应考虑上游淹没损失以及蓄水枢纽对上、下游生态环境的各方面的影响。
（二）坝型选择常见的坝型有土石坝、重力坝及拱坝等。
坝型选择仍取决于地质、地形、建材及施工、运用等条件。
1．土石坝在筑坝地区，若交通不便或缺乏三材，而当地又有充足实用的土石料，地质方面无大的缺陷，又有合宜的布置河岸式溢洪道的有利地形时，则可就地取材，优先选用土石坝。
三峡水利枢纽布置及施工组织设计三峡水利枢纽是中国的一项重要水利工程，为了保证工程的安全和顺利进行，需要进行布置及施工组织的设计。
本文将对三峡水利枢纽的布置及施工组织进行详细探讨。
一、布置设计1. 选址三峡水利枢纽的选址应综合考虑多个因素，如地质条件、水文条件、环境保护等方面。
选址应选择地质稳定、水文条件适宜、环境相对较好的地区。
2. 设计原则在布置设计中，需要遵循以下原则：(1) 综合利用地形地貌，以减少土石方工程的规模。
(2) 合理分配不同功能区域，如电力厂区、船闸区等，以提高工作效率。
(3) 注重环境保护，合理划分生态保护区和建设区。
(4) 考虑未来发展需求，预留足够的用地储备。
3. 建设区划分建设区的划分需综合考虑不同功能需求，并做到合理布局。
建设区的划分可按照工程功能和行政管理进行划分，如水电厂区、船闸区、生态保护区等。
4. 施工设备布置施工设备的布置需考虑施工的需要，合理分配各种设备，以提高施工效率。
同时，还要考虑设备存放、维护和安全的问题。
二、施工组织设计1. 施工组织架构施工组织的架构应明确各个职责部门，并进行合理划分。
需要设立项目管理部门、技术检测部门、安全环保部门等，以确保施工工作的有序进行。
2. 人员配备根据施工的规模和要求，进行人员的合理配备。
人员包括工程师、技术人员、施工人员等，各个部门人员的配备应充分考虑工作量和工种要求。
3. 施工进度计划制定详细的施工进度计划，明确各个工程阶段的工作内容、时间安排等。
计划应合理，充分考虑施工的复杂性和风险，以确保施工能按时完成。
4. 施工安全管理施工过程中需要加强安全管理，确保施工人员的安全。
需制定安全操作规程，并加强现场安全教育和培训，提供必要的安全防护设备。
5. 资源调配合理调配施工所需的各类资源，如人力、材料、设备等。
资源调配应充分满足工作需求，避免资源的浪费和不足。
三、总结三峡水利枢纽的布置及施工组织设计是保证工程安全顺利进行的重要环节。
