钣金件结构设计和工艺合理性

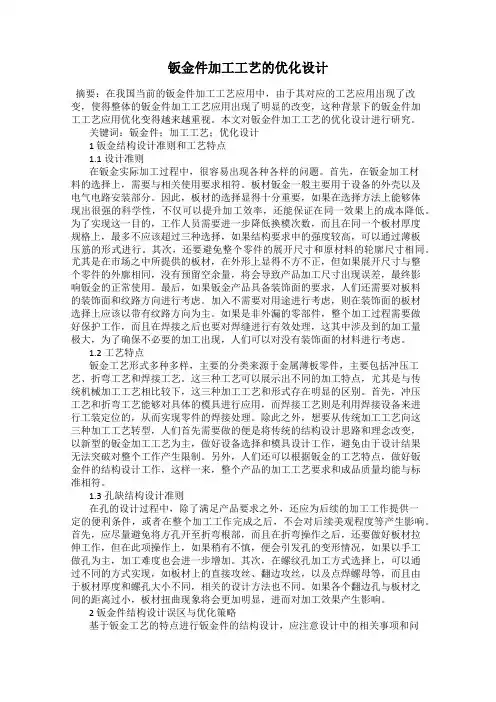

钣金件加工工艺的优化设计摘要：在我国当前的钣金件加工工艺应用中，由于其对应的工艺应用出现了改变，使得整体的钣金件加工工艺应用出现了明显的改变，这种背景下的钣金件加工工艺应用优化变得越来越重视。

本文对钣金件加工工艺的优化设计进行研究。

关键词：钣金件；加工工艺；优化设计1 钣金结构设计准则和工艺特点1.1设计准则在钣金实际加工过程中，很容易出现各种各样的问题。

首先，在钣金加工材料的选择上，需要与相关使用要求相符。

板材钣金一般主要用于设备的外壳以及电气电路安装部分。

因此，板材的选择显得十分重要，如果在选择方法上能够体现出很强的科学性，不仅可以提升加工效率，还能保证在同一效果上的成本降低。

为了实现这一目的，工作人员需要进一步降低换模次数，而且在同一个板材厚度规格上，最多不应该超过三种选择，如果结构要求中的强度较高，可以通过薄板压筋的形式进行。

其次，还要避免整个零件的展开尺寸和原材料的轮廓尺寸相同。

尤其是在市场之中所提供的板材，在外形上显得不方不正，但如果展开尺寸与整个零件的外廓相同，没有预留空余量，将会导致产品加工尺寸出现误差，最终影响钣金的正常使用。

最后，如果钣金产品具备装饰面的要求，人们还需要对板料的装饰面和纹路方向进行考虑。

加入不需要对用途进行考虑，则在装饰面的板材选择上应该以带有纹路方向为主。

如果是非外漏的零部件，整个加工过程需要做好保护工作，而且在焊接之后也要对焊缝进行有效处理，这其中涉及到的加工量极大，为了确保不必要的加工出现，人们可以对没有装饰面的材料进行考虑。

1.2工艺特点钣金工艺形式多种多样，主要的分类来源于金属薄板零件，主要包括冲压工艺、折弯工艺和焊接工艺。

这三种工艺可以展示出不同的加工特点，尤其是与传统机械加工工艺相比较下，这三种加工工艺和形式存在明显的区别。

首先，冲压工艺和折弯工艺能够对具体的模具进行应用，而焊接工艺则是利用焊接设备来进行工装定位的，从而实现零件的焊接处理。

除此之外，想要从传统加工工艺向这三种加工工艺转型，人们首先需要做的便是将传统的结构设计思路和理念改变，以新型的钣金加工工艺为主，做好设备选择和模具设计工作，避免由于设计结果无法突破对整个工作产生限制。

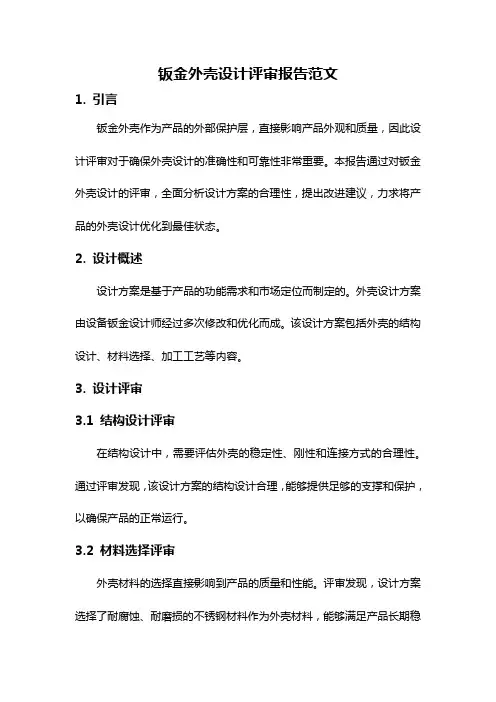

钣金外壳设计评审报告范文1. 引言钣金外壳作为产品的外部保护层，直接影响产品外观和质量，因此设计评审对于确保外壳设计的准确性和可靠性非常重要。

本报告通过对钣金外壳设计的评审，全面分析设计方案的合理性，提出改进建议，力求将产品的外壳设计优化到最佳状态。

2. 设计概述设计方案是基于产品的功能需求和市场定位而制定的。

外壳设计方案由设备钣金设计师经过多次修改和优化而成。

该设计方案包括外壳的结构设计、材料选择、加工工艺等内容。

3. 设计评审3.1 结构设计评审在结构设计中，需要评估外壳的稳定性、刚性和连接方式的合理性。

通过评审发现，该设计方案的结构设计合理，能够提供足够的支撑和保护，以确保产品的正常运行。

3.2 材料选择评审外壳材料的选择直接影响到产品的质量和性能。

评审发现，设计方案选择了耐腐蚀、耐磨损的不锈钢材料作为外壳材料，能够满足产品长期稳定运行的要求。

3.3 加工工艺评审评审发现，设计方案中使用的加工工艺包括折弯、冲压、焊接等。

经过评审，认为这些加工工艺能够确保外壳制作的精度和质量，且能够满足产品的生产需求。

4. 评审结果经过对设计方案的评审，得出以下结论：- 外壳的结构设计合理，能够提供足够的支撑和保护；- 外壳材料的选择合适，能够满足产品的质量和性能要求；- 外壳加工工艺的选择准确，能够确保外壳制作的精度和质量。

5. 改进建议虽然设计方案经过评审被确认合理，但还存在一些可以改进的地方：- 在结构设计中，可以进一步优化外壳的支撑结构，提高其稳定性；- 在材料选择上，可以研究更多的材料选项，以提高外壳的耐用性和外观质量；- 在加工工艺上，可以引入更先进的技术和设备，以提高外壳制作的效率和质量。

6. 结论通过对钣金外壳设计的评审，确认设计方案在结构设计、材料选择和加工工艺上都具备合理性和可靠性。

同时，提出改进建议以进一步优化设计方案，使外壳设计达到更高水平。

设计评审是设计过程中的重要环节，能够发现设计中存在的问题并提出解决方案，对于确保设计质量具有重要作用。

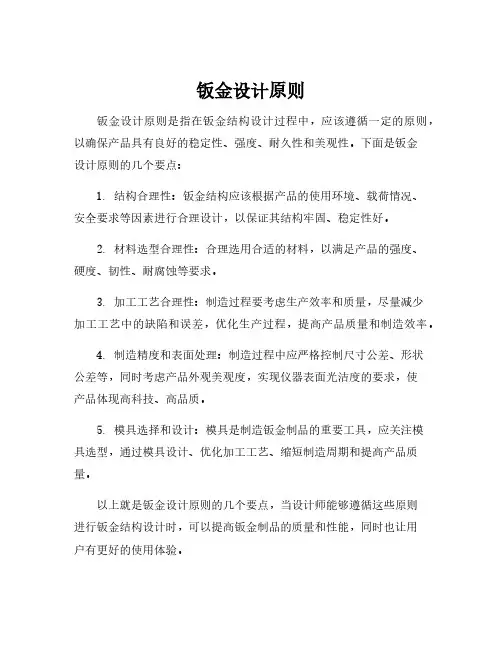

钣金设计的基本原则
钣金设计的基本原则包括以下几点：
1. 合理性和安全性：钣金设计应保证结构合理，能够承受设计要求的荷载，且满足安全性要求。

2. 经济性：钣金设计应尽可能降低成本，在不影响产品质量的前提下，节约材料使用和制造成本。

3. 可制造性：钣金设计应考虑到生产制造的难易程度，尽可能避免加工复杂、工艺繁琐的结构。

4. 可维护性：钣金设计应方便维护和检修，易于更换维修部件。

5. 美观性：钣金设计应具备较高的外观美观度，符合产品的使用环境和消费者审美需求。

6. 可重复性：钣金设计应考虑到产品的批量生产，尽可能保证工艺和产品质量的一致性和稳定性。

总之，钣金设计应该以合理、安全、经济、可制造、可维护、美观和可重复等原则为基础，以满足客户要求和市场需求为目标，力求实现最佳的产品设计与制造。

钣金设计原则
钣金设计原则是指在钣金结构设计过程中，应该遵循一定的原则，以确保产品具有良好的稳定性、强度、耐久性和美观性。

下面是钣金
设计原则的几个要点：
1. 结构合理性：钣金结构应该根据产品的使用环境、载荷情况、
安全要求等因素进行合理设计，以保证其结构牢固、稳定性好。

2. 材料选型合理性：合理选用合适的材料，以满足产品的强度、
硬度、韧性、耐腐蚀等要求。

3. 加工工艺合理性：制造过程要考虑生产效率和质量，尽量减少
加工工艺中的缺陷和误差，优化生产过程，提高产品质量和制造效率。

4. 制造精度和表面处理：制造过程中应严格控制尺寸公差、形状
公差等，同时考虑产品外观美观度，实现仪器表面光洁度的要求，使
产品体现高科技、高品质。

5. 模具选择和设计：模具是制造钣金制品的重要工具，应关注模
具选型，通过模具设计、优化加工工艺、缩短制造周期和提高产品质量。

以上就是钣金设计原则的几个要点，当设计师能够遵循这些原则
进行钣金结构设计时，可以提高钣金制品的质量和性能，同时也让用
户有更好的使用体验。

钣金结构设计工艺规范一、目的：为了统一公司各产品部设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范。

二、范围：本原则适用各产品部的板厚≤6mm 的钣金结构设计工作。

三、内容：1．板材选用规范：1） 为了保证材料利用率和冲折最少的换模次数，同一结构上≤4mm 的板材厚度规格最多不超过三种，对于强度要求较高的结构可以采用在薄板上压筋或焊接加强筋的方式来实现（如图1）；2） 板材应优先选用《结构公司常用材料明细表》上登录的材料规格，如必须选用该表以外的材质或板厚，则必须经由工艺室确认后方可选用；（附表1） 3） 应避免零件的展开尺寸与原材料的外廓尺寸相等，以此避免原材料误差平行转移； 图14） 对于有装饰面要求非喷涂板材，同类产品花纹方向应一致，有条状纹路（如拉丝不锈钢）的板材，以人立于的产品正前方为视角标准，纹路方向优先选择竖向（上下）和纵向（前后），对于次要零部件或产品的次要部位，为了保持材料利用率可适当采用横向纹路；5） 对于折弯性能差的厚热板件（如电梯门机件）、硬铝、有功能性回弹的零件（如电插座簧片）等，应有纤维方向的技术要求，对于有避免折弯裂纹要求的零件，料单上应有剪切毛刺方向及折弯方向的要求。

2．孔缺结构设计规范：1） 板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格（附表2，附表3）。

2） 钣金结构零件应倒圆，这从安全和模具寿命均有利。

短的突出宽度b /2t ，长的窄条宽度B /3t 。

零件圆角、孔径等的最小尺寸值参照（如图2，附表4）。

≥3图2附表4 推荐的最小尺寸（见图2）3） 按图2（d ），当D1'1.5t(有色金属)，D1'2t(黑色金属)时，将园孔或方孔开通成右侧的“U ”型缺口即可保证良好的工艺性。

4） 对于距零件边缘较近的锁、折页、螺母、螺钉等附件的让位孔优先采用缺口型，从经济精度及安装拆卸的工艺性考虑，应尽可能避免封闭型（如图3）。

钣金件的结构设计需要注意以下几点：1. 简单形状准则：切割面的几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单。

2. 节省原料准则：在薄板构件的设计中，要尽量减少下角料。

冲切弃料最少以减少料的浪费。

特别在批量大的构件下料时效果显著，减少下角料的途径有：减少相邻两构件之间的距离；巧妙排列；将大平面处的材料取出用于更小的构件。

3. 足够强度刚度准则：带斜边的折弯边应避开变形区。

两孔之间的距离若太小，则在切割时有产生裂纹的可能。

零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。

4. 工艺性：孔的尺寸不宜过小，孔间距不宜过小，孔与工件直壁之间的距离不宜过小。

尽量减少零件对模具的磨损，注意节约原材抖。

弯折件的圆角半径应大于板料许可的最小弯曲半径。

弯折件的直边高度不宜过小。

避免畸形孔。

5. 美观性：钣金件的设计应该考虑到美观性，包括形状、表面处理、颜色等方面。

在满足功能和性能的前提下，尽量使设计看起来更加美观。

6. 功能性：钣金件的设计应该考虑到其在使用过程中的功能性。

例如，如果钣金件是用于支撑或固定其他部件的，那么其形状和尺寸应该能够满足这些功能要求。

7. 环保性：在现代设计中，环保性越来越受到重视。

钣金件的设计应该考虑到其在使用和制造过程中对环境的影响。

例如，应选择环保的材料，如可回收材料，而不是有害的材料。

8. 经济性：钣金件的设计应该考虑到其制造成本和价格。

在满足功能和性能的前提下，应选择成本较低的材料和制造方法，以降低产品的价格。

9. 安全性：钣金件的设计应该考虑到其在使用过程中的安全性。

例如，如果钣金件是用于保护人身安全的，那么其结构和材料应该能够满足这些安全要求。

10. 可维护性：钣金件的设计应该考虑到其在使用过程中的可维护性。

例如，如果钣金件需要定期清洁或更换部件，那么其结构和设计应该方便维护和更换。

钣金件结构设计知识钣金件是一种广泛应用于机械制造领域的零部件，其结构设计对于产品的质量和性能具有重要影响。

以下是钣金件结构设计的相关知识。

一、结构设计原则1.符合功能要求：结构设计应符合产品的功能要求，例如强度、刚度、密封性等。

同时要考虑到产品的使用环境和工作条件，确保产品的可靠性和稳定性。

2.简化结构：结构设计应尽量简化，减少部件的数量和复杂性。

简化结构可以降低制造成本、提高生产效率，并且更容易进行维修和维护。

3.优化工艺：结构设计应考虑到钣金件的生产工艺特点，设计合理的连接方式、成形工艺和加工工艺，以便提高产品的制造质量和效率。

4.方便装配：结构设计应考虑到钣金件的装配方式和步骤，尽量减少装配难度，提高装配速度和准确性。

5.考虑材料特性：结构设计应充分考虑所选用材料的特性，例如强度、刚度、韧性、耐腐蚀性等，以确保产品在使用过程中不会出现材料失效。

二、常见结构设计要素1.板件形状：钣金件往往由平面板件构成，其形状通常为矩形、圆形、椭圆形等，应根据产品的实际要求合理选择板件形状和尺寸。

2.连接方式：钣金件的连接方式有很多种，常见的有焊接、螺栓连接、铆接、槽连接等。

连接方式的选择应根据产品的要求和钣金件的特性进行合理选择。

3.折弯方式：钣金件的折弯方式直接影响到产品的结构和外观质量。

常见的折弯方式有V形折弯、U形折弯、Z形折弯等，根据不同材料的特点选择合适的折弯方式。

4.强度增强结构：一些情况下，为了提高钣金件的强度和刚度，需要采用一些强度增强结构，如加强筋、折边、加强块等，以增加钣金件的强度和刚度。

5.表面处理：钣金件的外表面往往需要进行一定的处理，例如喷涂、电镀、防腐处理等。

结构设计应考虑到表面处理的要求和方法，以确保产品具有良好的外观和耐腐蚀性。

三、常见结构设计问题1.焊接变形：焊接过程中，钣金件往往会发生变形，导致结构不稳定或不符合要求。

为了解决这个问题，可以在设计阶段考虑到焊接变形的因素，合理选择焊接顺序和焊接位置，使用适当的辅助工具和夹具。

钣金件设计技巧和方法1.了解材料特性：在设计钣金件之前，首先需要了解所需材料的特性。

不同的钢材有不同的强度、可塑性和成本特征。

因此，在设计过程中选择适当的材料至关重要。

2.确定适当的材料厚度：合适的材料厚度是钣金件设计中的一个重要因素。

在选择材料厚度时，需要考虑到所需零件的功能和结构特征。

较薄的材料可提供更好的弯曲性能，而较厚的材料则可提供更高的强度。

3.了解成型工艺：钣金件设计必须考虑到所需零件的成型工艺。

常见的成型工艺包括弯曲、冲压、切割和焊接等。

设计师需要了解这些工艺的局限性和适用性，以便确定最佳的设计方案。

4.优化设计结构：在设计钣金件时，优化结构可以降低成本、提高性能和增加制造的可行性。

例如，在设计接头时，可以通过调整接头的几何形状来增强连接强度。

此外，裁剪冗余部分和优化材料利用率也是提高设计效率的关键。

5.考虑装配要求：钣金件设计还需要考虑到零件的装配要求。

设计师应该设计出易于组装的零件，尽量减少特殊工具和工艺的使用，以提高装配效率。

6.进行结构强度分析：在设计过程中，进行结构强度分析是至关重要的。

这可以帮助设计师评估所需零件的承载能力和稳定性。

常用的结构强度分析方法包括有限元分析和杆件模型分析。

7.使用CAD和CAM工具：计算机辅助设计（CAD）和计算机辅助制造（CAM）工具提供了一个更高效的设计和生产过程。

通过使用这些工具，设计师可以更准确地绘制设计图纸，并生成可用于CNC（数控机床）生产的代码。

8.与供应商合作：与钣金件供应商合作是钣金件设计过程中的重要环节。

供应商具有丰富的经验和专业知识，可以为设计师提供有关材料选择、成型工艺和制造可行性的建议。

总之，钣金件设计技巧和方法涉及多个方面，包括材料选择、成型工艺、结构优化和装配要求等。

通过合理应用这些技巧和方法，设计师可以提高钣金件设计的效率和质量。

第6部分钣金件设计指南（二）引言：钣金件是一种常见的工程零部件，广泛应用于各种机械、电子、汽车等领域。

在设计和制造钣金件时，需要考虑不同材料的选择、结构设计、加工工艺等因素。

本文将从五个大点出发，详细阐述钣金件设计的指南。

概述：本文将围绕钣金件设计的五个主要方面展开，分别是材料选择、结构设计、加工工艺、装配等。

通过深入挖掘这些方面的内容，可以帮助设计师更好地理解和应用钣金件设计原则，提高产品的质量和性能。

正文内容：一、材料选择1. 分析使用环境和要求：钣金件设计的首要任务是选择适合使用环境和要求的材料。

例如，在高温环境中需要选择耐高温材料，在耐腐蚀环境中需要选择抗腐蚀材料。

2. 考虑成本和可用性：在进行钣金件设计时，还需要考虑材料的成本和可用性。

优先选择成本低、可用性高的材料，以提高制造效率和降低成本。

3. 确定材料的物理特性：在选择材料时，要考虑其物理特性，如强度、刚度、导热性等。

根据具体需要，选择合适的材料以满足设计要求。

二、结构设计1. 合理设计零件结构：钣金件设计中的结构设计至关重要。

要确保零件的结构合理、稳定、牢固。

合理分布和布置零件的支撑点和连接点，以提高零件的刚度和稳定性。

2. 考虑装配和拆卸：在进行结构设计时，要考虑到钣金件的装配和拆卸。

设计合理的接口和连接方式，方便将来的维修和更换。

3. 降低重量并提高刚度：在结构设计过程中，要尽可能地降低钣金件的重量，同时提高其刚度。

可以通过加强支撑点、优化结构形式等方式实现。

三、加工工艺1. 根据材料性质选择合适的加工工艺：在钣金件设计过程中，要根据材料的性质选择合适的加工工艺。

不同工艺对材料的要求不同，需要合理选择，以提高加工效率和降低成本。

2. 设计合理的表面处理工艺：钣金件的表面处理对产品的质量和外观有重要影响。

要根据具体要求，设计合理的表面处理工艺，如喷涂、电镀等，以达到预期效果。

3. 考虑后续加工和装配的方便性：在设计过程中，要考虑到后续加工和装配的方便性。

钣金结构设计及制造工艺分析摘要：钣金凭借其自身的诸多优点随着经济的发展在我国的应用越来越广泛。

本文阐述了饭金结构设计在制造业中的地位, 从三个方面分析了饭金结构设计符合工艺性的重要性, 并给出了相应的设计参考依据。

为做好钣金结构的设计工作提供一定的指导。

关键词：钣金结构；设计；制造；工艺1.引言随着我国工业化程度的不断增强，钣金结构在制造业各个领域应用范围较广。

做好钣金结构的设计工作，对于增强钣金加工制造业的工作效率、提高其品质具有重要意义。

饭金结构件具有劳动生产率和材料利用率高、结构灵活、易形成生产力的优点,尤其最近几年, 我国电子技术迅速发展, 各种电子类高科技公司如雨后春笋般地出现, 使得饭金结构在机械行业中所占的比重越来越大, 对从事电子结构设计的人才需求更为迫切, 许多大学生直接进入公司或企事业单位的设计部门, 很少甚至没有在生产一线进行过实践, 使得设计出的产品工艺性不尽合理, 给生产带来极大的困难, 不仅加大了产品的原材料成本、增加的加工成本还使产品的工艺性和美观大打折扣, 而且延长了产品的开发周期, 最终使产品在市场上缺乏竞争力。

众所周知, 产品的性能、品质主要取决于设计,结构设计是其最重要的部分。

所以，需要保证产品易制造、保证品质的情况下，价格相对便宜. 而想要生产出这样的产品, 钣金结构设计就非常重要和制造工艺就非常重要。

众所周知, 金属钣料折弯以后, 板料截面的形状发生了根本性地变化—刚性得到大幅度地提高, 截面抗弯惯性矩大大增加。

因此, 金属薄板零件的加工经常采用折弯加工工艺。

但是, 折弯零件的截面形式与外形尺寸往往受到板料折弯机上刀口、下模体的结构和尺寸的限制。

为了使设计的析弯零件的工艺性较好,加工制造中不能与板料折弯机的上刀口或下模体发生干涉( 又称之为抗刀) , 设计人员在设计折弯零件的结构形式与尺寸时及工艺人员在审查图纸发解对应折弯机的工艺能力、编制加工工艺过程时, 都必须首先确定和判断其合理的截面形式及相应的尺寸。

钣金设计方法讲解钣金设计是指在制造钣金零件时，根据所需的功能、强度、刚度和外观要求，采用适当的设计方法和工艺流程，完成零件的结构设计、工艺设计和成本估算。

钣金设计涉及到很多方面的知识和技术，下面将从设计原则、工艺流程和常用工具等方面进行详细讲解。

钣金设计的原则主要包括以下几点：1.结构合理性：设计时要考虑零件的使用条件和工作环境，合理确定零件的形状、尺寸和位置，以满足功能要求和力学性能要求。

2.材料选择：根据零件的使用要求，选择合适的钣金材料。

常用的材料包括冷轧板、热轧板、不锈钢板和铝合金板等，选择时要考虑材料的强度、刚度、耐腐蚀性和成本等因素。

3.工艺可行性：设计时要考虑到钣金加工的可行性，合理确定板材的尺寸、工艺规程和加工工艺。

尽量减少材料的消耗和加工工序，提高生产效率和降低成本。

4.简化结构：在设计时尽量简化零件的结构，减少焊接、铆接和弯曲等连接方法，以提高零件的强度和刚度，同时减少工艺难度和成本。

钣金设计的工艺流程主要包括以下几个步骤：1.零件结构设计：根据产品的功能和外观要求，确定零件的结构形式、尺寸和位置。

2.材料选择：根据产品的使用要求，选择合适的钣金材料，考虑材料的强度、刚度、耐腐蚀性和成本等因素。

3.工艺规程设计：根据零件的结构和材料，确定钣金加工的工艺规程，包括切割、冲孔、折弯、成型和焊接等工艺。

4.图纸设计：根据零件的结构和工艺规程，绘制详细的钣金图纸，包括三视图、剖视图、局部放大图和工艺标记等。

5.成本估算：根据材料消耗量和加工工艺，估算零件的成本，包括材料成本、加工成本和人工成本等。

常用的钣金设计工具包括以下几种：1. CAD软件：用于绘制和修改钣金图纸，方便进行结构设计和工艺规程设计，常用的CAD软件有AutoCAD和SolidWorks等。

2.仿真软件：用于模拟和分析钣金零件的成形、变形和受力情况，以确定零件的强度和刚度，常用的仿真软件有ANSYS和ABAQUS等。

钣金产品结构设计首先，在进行钣金产品结构设计前，需要对产品的功能需求进行分析和明确。

这包括确定产品的使用环境、承重要求、装配要求等。

例如，如果是汽车车身钣金产品，需要考虑到车身外观、安全性、强度等方面的要求。

如果是电子设备外壳钣金产品，需要考虑到防护性能、导热性能等方面的要求。

接下来，需要确定产品的几何形状。

这包括产品的整体尺寸、外形和内部结构。

在确定几何形状时，需要考虑到产品的功能需求和材料的可加工性。

同时，还需要进行结构强度分析和模拟，以确保产品在使用过程中能够承受外部荷载和应力，并具备足够的强度和刚度。

在确定产品的几何形状后，还需要考虑产品的结构连接方式。

这包括焊接、螺栓连接、铆接等方式。

结构连接方式的选择需要综合考虑产品的使用环境、承载要求、装配工艺和成本等因素。

不同的结构连接方式具有不同的特点和适用范围，设计师需要根据具体情况进行选择。

此外，材料选择也是钣金产品结构设计的重要一环。

不同的材料具有不同的力学性能、耐腐蚀性能和加工性能，因此需要根据产品的功能需求和工艺要求选择合适的材料。

在材料选择时，还需要考虑到成本、可用性和环境友好性等因素。

最后，加工工艺的选择也是钣金产品结构设计的重要一部分。

不同的加工工艺对产品的尺寸精度、表面质量和加工效率有着不同的影响。

钣金产品通常采用冲压、剪切、折弯、焊接等工艺，设计师需要根据产品的形状和要求选择合适的加工工艺，并进行工艺分析和优化，以提高生产效率和产品质量。

综上所述，钣金产品结构设计是一个综合性的工作，需要设计师综合考虑产品的功能需求、几何形状、结构连接方式、材料选择和加工工艺等因素，并进行优化和改进，以满足产品的性能要求和生产要求。

钣金产品结构设计通用标准钣金产品是一种通过冲压、折弯、焊接、拼接等工艺来加工成形的金属制品。

由于钣金产品的种类繁多，并广泛应用于汽车、电子、机械设备等行业，因此需要制定一套通用的标准来指导其结构设计。

首先，钣金产品的设计应符合工艺性原则。

根据产品的使用要求和工艺要求，确定产品的材料、厚度和加工工艺等。

通常情况下，钣金产品采用冷轧板、热轧板、镀锌板等金属材料，其厚度一般在0.5mm至6mm之间。

同时，需要根据产品的功能和外观要求，确定产品的结构形式，如平板、弯曲、裁边等。

其次，钣金产品的设计应考虑产品的强度和刚度。

钣金产品作为一种结构件，其强度和刚度是至关重要的。

设计过程中应考虑产品在使用过程中可能承受的载荷和力矩，并通过合理的结构设计来保证产品的强度和刚度。

例如，通过增加折弯角度、设置加强筋或加厚板材等方式来提高产品的强度和刚度。

另外，钣金产品的设计应注重产品的安全性。

钣金产品往往用于承载或固定其他部件，因此其设计应具备良好的安全性能，以防止产品在使用过程中出现意外问题。

在结构设计中，需要考虑产品的承载能力、稳定性和抗震性等因素，采用合适的连接方式和加固措施来保证产品的安全性。

同时，钣金产品的设计应考虑产品的可制造性和装配性。

钣金产品的加工过程较为复杂，因此在设计过程中应考虑到产品的加工难度和成本。

根据产品的材料和工艺要求，合理确定产品的加工工艺和工艺参数，以降低产品的制造成本。

此外，在产品的结构设计中，需要考虑产品的装配过程，确保产品能够方便、快捷地进行组装。

最后，钣金产品的设计应注重产品的美观性和可维护性。

钣金产品常用于外观装饰或显示器件，因此其设计应具备良好的外观效果，并注重产品的细节处理。

同时，钣金产品的结构设计应方便产品的维护和维修，以方便用户使用和维护。

综上所述，钣金产品结构设计的通用标准应考虑工艺性、强度和刚度、安全性、可制造性和装配性、美观性和可维护性等因素。

只有综合考虑这些因素，才能设计出满足用户需求、质量可靠的钣金产品。

钣金结构设计工艺规范钣金结构设计工艺规范一、目的:为了统一公司各产品部设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范。

二、范围:本原则适用各产品部的板厚 6mm的钣金结构设计工作。

三、图14) 对于有装饰面要求非喷涂板材，同类产品花纹方向应一致，有条状纹路(如拉丝不锈钢)的板材，以人立于的产品正前方为视角标准，纹路方向优先选择竖向(上下)和纵向(前后)，对于次要零部件或产品的次要部位，为了保持材料利用率可适当采用横向纹路;5) 对于折弯性能差的厚热板件(如电梯门机件)、硬铝、有功能性回弹的零件(如电插座簧片)等，应有纤维方向的技术要求，对于有避免折弯裂纹要求的零件，料单上应有剪切毛刺方向及折弯方向的要求。

2(孔缺结构设计规范:1) 板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格(附表2，附表3)。

2) 钣金结构零件应倒圆，这从安全和模具寿命均有利。

短的突出宽度b,2t，长的窄条宽度B,3t。

零件圆角、孔径等的最小尺寸值参照(如图2，附表4)。

图2附表4 推荐的最小尺寸(见图2)3) 按图2(d)，当D1 1.5t(有色金属)，D1 2t(黑色金属)时，将园孔或方孔开通成右侧的“U”型缺口即可保证良好的工艺性。

4) 对于距零件边缘较近的锁、折页、螺母、螺钉等附件的让位孔优先采用缺口型，从经济精度及安装拆卸的工艺性考虑，应尽可能避免封闭型(如图3)。

不推荐不推荐图35) 板厚 2mm的钢板适于翻边攻丝，相应的厚板不适于翻孔攻丝，详细规范参照附表4。

附表4 板厚与丝孔结构对照表注:关于板厚与铆接紧固件的详细搭配关系请参照JGGS/GY-02-04-00《铆接紧固件选用规范》。

如果翻边孔与翻边孔之间及板材之间的距离太小，会造成板材的扭曲、变形，影响加工效果。

设计应按右面图4推荐的最小值设计。

3(弯曲结构设计规范:图41) 各种板材常规折弯结构依据《数控车间弯曲加工能力简介》。

汽车钣金件检具设计规范一、引言汽车钣金件是汽车车身的重要组成部分。

钣金件检具是用于对汽车钣金件进行检测和测量的工具和设备。

合理设计和使用钣金件检具对于确保汽车钣金件的质量和生产效率具有重要意义。

本文将对汽车钣金件检具的设计规范进行详细介绍。

二、设计原则1.安全性原则：设计应保证操作人员的安全，避免对操作人员造成伤害。

2.可用性原则：设计应便于操作和维护，操作人员能够方便地使用，维护人员能方便地维护和修理。

3.准确性原则：设计应保证测量结果的准确性和可靠性，确保钣金件的质量。

4.经济性原则：设计应尽量减少成本，提高生产效率。

三、设计要求1.结构合理：设计应考虑钣金件的形状和尺寸，并根据实际需要进行调整和优化，使检具能够完全契合钣金件，在测量过程中不产生变形和偏差。

2.材料选择：应选择耐磨、耐腐蚀、强度高的材料，以确保检具的使用寿命和稳定性。

3.制造工艺：应使用先进的制造工艺，如数控加工、激光切割等，以确保检具的精度和稳定性。

4.易操作性：设计应便于操作人员进行操作和调整，并能够快速准确地测量和判断钣金件的合格与否。

5.易维护性：设计应便于维护人员进行维修和保养，并能够快速诊断和排除故障。

6.标准化、模块化设计：设计应尽量做到标准化和模块化，以便于批量生产和维护，降低成本。

四、设计步骤1.确定检测要求：根据钣金件的形状、尺寸和检测标准，确定检具的具体检测要求。

2.设计检具结构：根据钣金件的特点和检测要求，设计检具的整体结构和各个部件。

3.选择材料和制造工艺：根据实际需要，选择合适的材料和制造工艺，并进行加工和制造。

4.进行测试和调整：对设计出来的检具进行测试和调整，确保其满足检测要求。

5.整理设计文档：对设计过程中的各个环节进行整理和归档，以备将来使用和维护。

五、质量控制1.原材料的质量控制：对检具所使用的各个原材料进行质量把控，确保其符合技术要求。

2.制造过程的质量控制：对检具的制造过程进行严格的质量控制，确保每个环节都符合技术要求。

钣金凸包结构设计方案钣金凸包结构设计方案钣金凸包结构是一种常用的结构形式，适用于多种应用场景，如机械设备壳体、电子产品外壳等。

本文将分析钣金凸包结构的设计要点，并提出一种700字的设计方案。

首先，钣金凸包结构的设计要点有以下几个方面：1. 结构强度：钣金凸包结构需要满足一定的强度要求，以保证在使用过程中不产生变形或损坏。

因此，在设计过程中需要考虑材料的选择和厚度的确定，以及加强结构节点的设计。

2. 结构刚度：钣金凸包结构的刚度对于整体的稳定性和使用寿命有着重要影响。

在设计过程中，需要通过合理的结构形状和加强措施来提高结构的刚度。

3. 工艺性：钣金凸包结构的设计需要考虑后续的加工工艺，如冲压、折弯、焊接等。

设计过程中需要合理安排结构形状和接合方式，以便于后续的生产制造。

4. 外观美观：钣金凸包结构作为产品的外壳，外观美观也是非常重要的。

设计过程中需要考虑结构的整体外形、曲线美观和表面处理等因素，以满足用户对产品外观的要求。

基于以上要点，我们提出以下700字的钣金凸包结构设计方案：该凸包结构设计适用于电子设备外壳的制造，要求结构材料为不锈钢板，厚度为 1.5mm。

结构的最外层为一个凸起的曲面，内层为一个平面。

首先，根据电子设备的尺寸和功能要求，结合结构的强度和刚度计算，确定了设计基本参数，即凸包的高度为60mm，底面的长宽为200mm和150mm，内层平面的厚度为15mm。

其次，根据凸包的形状和内部空间布局，合理设置了加强结构，以增加整体的强度和稳定性。

在凸包的四个侧面各设置一条等距的加强筋，以增加结构的刚度。

同时，在内层平面的四角位置设置四个连接孔，用于固定电子设备的内部组件。

然后，根据钣金加工的要求，采用了先冲压后折弯的工艺流程。

通过冲压成形，将整个结构一次冲压出来，并保证结构的形状和尺寸的精度。

然后通过折弯工艺，将凸包的外边沿和内层平面的边缘折弯成设计要求的形状。

最后，通过激光焊接的方式，将结构各部分焊接成一个整体。

CHENGSHIZHOUKAN 2019/3城市周刊94钣金工艺优化目标下的钣金件结构设计鲁　亮　董江秋　邓庆利　大连中集特种物流装备有限公司摘要：钣金件即金属薄板类零件，作为形状特殊且重量较轻的零部件，能够应用在较大零件的制造中。

随着现代工艺技术水平的不断提升，对于钣金件结构的要求也就越来越高。

本文在钣金工艺优化目标下探讨钣金件的结构设计优化，以此来为我国钣金工艺水平的提升和钣金件设计生产质量的提升提供一定参考。

关键词：钣金工艺；钣金件结构设计；优化目标钣金工艺即对钣金进行设计加工的工艺类型，针对需求的不同，能够对钣金结构和形态进行对应设计，再通过加工处理完成最后的成品生产。

随着工艺要求的不断提高，为实现钣金工艺的不断优化，就应当关注钣金件的结构设计优化问题，落实到具体的设计优化点。

一、钣金工艺优化目标制定的应用优势钣金工艺的分类基于金属薄板零件的分类，可具体分为冲压工艺、折弯工艺和焊接工艺三种。

三种工艺的加工特点不同，尤其较传统的机械加工工艺而言，三种的加工工艺和方法各有区别。

首先，冲压工艺和折弯工艺利用相应模具进行加工，焊接工艺则利用焊接设备作定位工装，对零件进行焊接处理。

要从传统加工工艺转向此三种加工工艺，应当首先改变传统结构设计的思路和方向，基于钣金加工工艺中应用的设备和模具进行相应设计，避免设计结果无法突破加工工艺的局限性。

结合钣金工艺特点作钣金件的结构设计，才能设计出符合加工工艺要求和成品质量要求的钣金件结构。

二、钣金工艺优化目标下的钣金件结构设计方式在进行钣金件的结构设计时，需要明确所采用加工工艺的特点，并关注钣金件加工的成本和效率问题[1]。

结合加工件批量情况，对钣金件结构进行优化升级。

当前的工艺生产当中，由于设计人员的专业度不强，受到传统加工结构设计的影响，很容易在钣金件结构设计上出现多种误区。

针对具体的误区明确错误所在，进而采取对应的结构设计优化办法，才能保证设计出的结构件具备相当的加工工艺性。

浅谈钣金件加强筋的结构优化
钣金件加强筋是指在钣金件的某些部位加工成型特殊形状的“加强筋”，以提高零件
的强度和刚性，特别是在承载和抗变形方面起到重要作用。

在钣金加工行业中，加强筋的
结构优化是一项关键工作，它直接影响着零件的使用性能和制造成本。

本文将从结构设计、材料选择和工艺优化等方面，浅谈钣金件加强筋的结构优化。

结构设计是加强筋优化的关键。

在钣金件的设计过程中，加强筋的位置、形状和数量
都需要经过合理的考虑。

加强筋的位置应该选择在零件的受力较大处，以增加零件的抗弯
和抗扭能力。

加强筋的形状也需要根据受力情况进行设计，通常有平板状、梁状、腹板状
等形式，以提高零件的局部刚度。

在数量上，加强筋的设置需要综合考虑零件的受力情况
和加工成本，以实现最佳的结构优化。

材料选择是加强筋优化的重要因素。

通常情况下，加强筋所选择的材料应该具有较高
的强度和硬度，以保证加强筋在受力时不会产生过大的变形和破坏。

在材料的选择上，需
要充分考虑到零件的使用环境和受力情况，以选择最适合的材料。

为了提高加强筋的使用
寿命和耐腐蚀性能，还可以采用表面处理和涂层技术来增强加强筋的表面硬度和耐腐蚀性能。

工艺优化是加强筋优化的关键环节。

在加强筋的加工过程中，需要选择合适的工艺方
法和设备，以实现加强筋的精确加工和高效生产。

通常情况下，加强筋的加工可以采用数
控冲床、数控弯曲机等专业设备，以保证加强筋的形状和尺寸精度。

在工艺上也需要考虑
到材料的变形和残余应力等因素，以采取合适的后续处理措施，保证加强筋的使用性能。
