专家解释-03G101平法图集

吊筋的计算03G101-1P62
吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度 （60度）+2*20d
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
4、单跨梁钢筋计算-L1

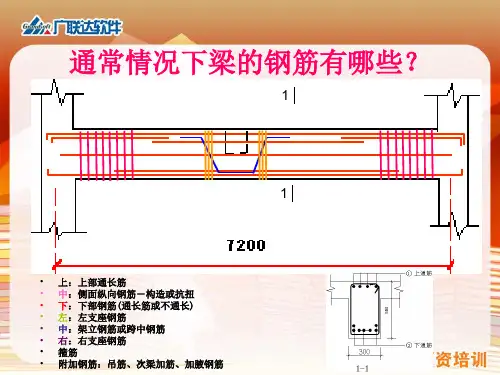

通常情况下梁的钢筋有哪些？
1
1
• • • • • • • •
上：上部通长筋 中：侧面纵向钢筋－构造或抗扭 下：下部钢筋(通长筋或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋：吊筋、次梁加筋、加腋钢筋
1、单跨梁钢筋计算-KL1
1、上通筋计算03G101-1 P54
屋面框架梁箍筋构造
★软件重点功能
1、自动按名称识别梁类型 2、属性自动记忆功能 3、添加、删除支座 4、应用到其它同名称梁 5、梁跨格式刷、梁跨数据刷 6、分层梁
单面悬挑梁钢筋在软件中的型号
12、屋面框架梁钢筋计算
屋面框架梁的平法标注
12、屋面框架梁钢筋计算
屋面框架梁纵向钢筋构造43
12、屋面框架梁钢筋计算
屋面框架梁配筋构造图03G101-P43、55、56
构造屋面框架梁纵向钢筋构造（一）
构造屋面框架梁纵向钢筋构造（二）
12、屋面框架梁钢筋计算
1、单跨梁钢筋计算-KL1
1、上通筋计算
公式：长度＝净跨长+左支座锚固+右支座锚固 左、右支座锚固长度的取值判断： 当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚， 算法1：hc-保护层＋15d 算法2：取0.4LaE＋15d 算法3：取Max(LaE ,hc-保护层＋15d) 算法4：取Max(LaE ,0.4LaE＋15d)

判断角柱、中柱、边柱的标准应该从柱在同一水平面内四个垂直方向有梁构成的框架，即十字形分布的梁锚入的柱是中柱；同一水平面内三个垂直方向有梁，丁字形分布的梁锚入的柱是边柱（此部分有些是在中部的，但还是应该为边柱考虑的，以受到的侧边力为依据）；两个垂直方向有梁，形成L形分布的梁锚入的柱是角柱。

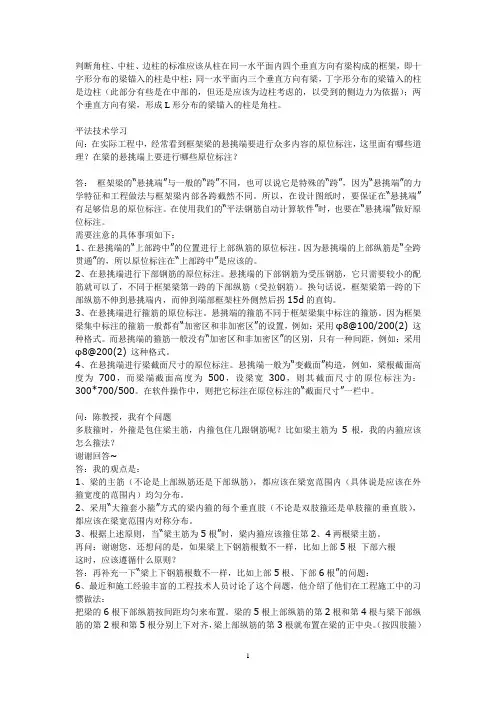

平法技术学习问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的―悬挑端‖与一般的―跨‖不同，也可以说它是特殊的―跨‖，因为―悬挑端‖的力学特征和工程做法与框架梁内部各跨截然不同。

所以，在设计图纸时，要保证在―悬挑端‖有足够信息的原位标注。

在使用我们的―平法钢筋自动计算软件‖时，也要在―悬挑端‖做好原位标注。

需要注意的具体事项如下：1、在悬挑端的―上部跨中‖的位置进行上部纵筋的原位标注。

因为悬挑端的上部纵筋是―全跨贯通‖的，所以原位标注在―上部跨中‖是应该的。

2、在悬挑端进行下部钢筋的原位标注。

悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。

换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。

3、在悬挑端进行箍筋的原位标注。

悬挑端的箍筋不同于框架梁集中标注的箍筋。

因为框架梁集中标注的箍筋一般都有―加密区和非加密区‖的设置，例如：采用φ8@100/200(2) 这种格式。

而悬挑端的箍筋一般没有―加密区和非加密区‖的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。

4、在悬挑端进行梁截面尺寸的原位标注。

悬挑端一般为―变截面‖构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。

在软件操作中，则把它标注在原位标注的―截面尺寸‖一栏中。

问：陈教授，我有个问题多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？谢谢回答~答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。

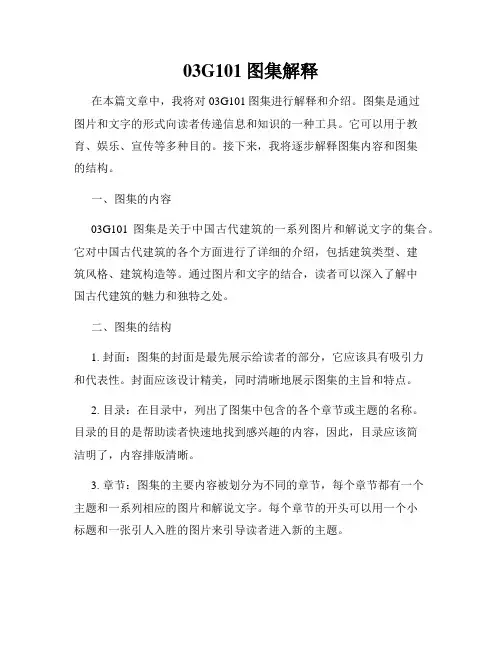

03G101图集解释在本篇文章中，我将对03G101图集进行解释和介绍。

图集是通过图片和文字的形式向读者传递信息和知识的一种工具。

它可以用于教育、娱乐、宣传等多种目的。

接下来，我将逐步解释图集内容和图集的结构。

一、图集的内容03G101图集是关于中国古代建筑的一系列图片和解说文字的集合。

它对中国古代建筑的各个方面进行了详细的介绍，包括建筑类型、建筑风格、建筑构造等。

通过图片和文字的结合，读者可以深入了解中国古代建筑的魅力和独特之处。

二、图集的结构1. 封面：图集的封面是最先展示给读者的部分，它应该具有吸引力和代表性。

封面应该设计精美，同时清晰地展示图集的主旨和特点。

2. 目录：在目录中，列出了图集中包含的各个章节或主题的名称。

目录的目的是帮助读者快速地找到感兴趣的内容，因此，目录应该简洁明了，内容排版清晰。

3. 章节：图集的主要内容被划分为不同的章节，每个章节都有一个主题和一系列相应的图片和解说文字。

每个章节的开头可以用一个小标题和一张引人入胜的图片来引导读者进入新的主题。

4. 图片与文字的配合：图集中的每一张图片都应该与相应的解说文字紧密配合。

解说文字的作用是对图片进行解释、解读和补充，使读者更好地理解图片所传递的信息。

为了保持整洁美观，图片和文字应该合理排版，避免拥挤和混乱的视觉效果。

5. 图片的质量：图集中的图片应该具有高清晰度和高质量，以确保读者可以清楚地观察到建筑的细节和特点。

同时，图片的色彩和光线效果也要精心处理，使其更加生动和吸引人。

三、图集的意义03G101图集对于研究和了解中国古代建筑具有重要的意义。

它可以作为学校教育中的辅助教材，帮助学生更好地了解中国古代建筑的发展和演变。

同时，图集也可以作为旅游宣传的工具，向世界各地的游客展示中国悠久的建筑文化。

总结：通过对03G101图集的解释，我们可以了解到图集的内容和结构，以及它的意义和作用。

图集作为一种信息传递的工具，可以通过图片和解说文字向读者传递知识和美感。

-1层纵筋长度＝-1层层 层纵筋长度＝ 层层 层纵筋长度 高—基础层非连接区 基础层非连接区 Hn/3+1层非连接区 层非连接区Hn/3+ 层非连接区 搭接长度L 搭接长度 lE
练习
1、请用软件计算KZ1的－1层纵向钢筋长度 请用软件计算KZ1的 KZ1 并与手工算法相比较。 并与手工算法相比较。 整理你用软件计算时遇到的问题？ 2、整理你用软件计算时遇到的问题？
计算柱插筋首先应该考虑的问题
基础插筋的计算公式： 基础插筋的计算公式： 长度＝弯折长度a+锚固竖直长度h1+ a+锚固竖直长度h1+非连接区 长度＝弯折长度a+锚固竖直长度h1+非连接区 Hn/3+搭接长度 搭接长度L Hn/3+搭接长度LlE 要考虑抗震等级、砼标号、锚固、 要考虑抗震等级、砼标号、锚固、搭接值 基础是柱的支座，因此先画（计算） 基础是柱的支座，因此先画（计算）支座 在楼层净高Hn要减去节点高 梁高hb） 要减去节点高（ 在楼层净高 要减去节点高（梁高 ）
6、首层柱纵筋计算 、
纵筋长度＝首层层高 纵筋长度＝首层层高首层非连接区Hn/3+ 首层非连接区 二层非连接区 max(Hn/6，hc， ， ， 500)+搭接长度 lE 搭接长度L 搭接长度
7、中间层柱纵筋计算 、
纵筋长度＝ 层层高 层层高纵筋长度＝2层层高 2层非连接区 层非 层非连接区+3层非 层非连接区 连接区+搭接长度 搭接长度L 连接区 搭接长度 lE
3、软件处理原理 、
砼标号
抗震等级
钢筋级别
结构类型+设防烈度 檐高 结构类型 设防烈度+檐高 设防烈度
软件中如何确定钢筋的级别呢？ 软件中如何确定钢筋的级别呢？ 钢筋级别代码

03G101平法图集-陈青来权威解释●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。

端头直钩与AL 箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

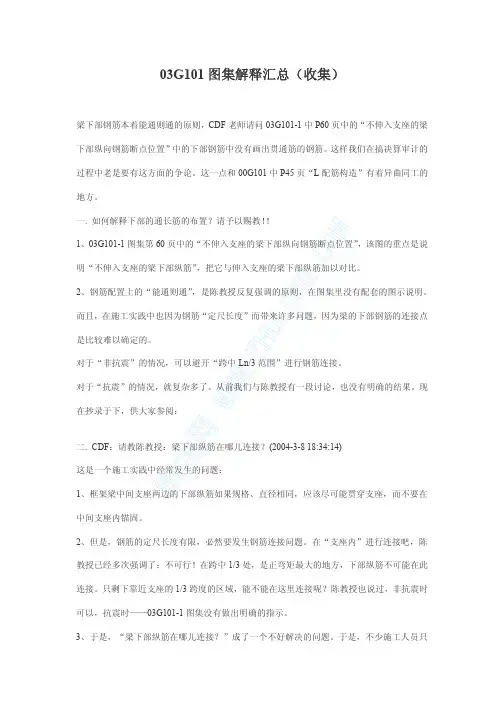

筑龙网 W W W .Z H U L O N G .C O M03G101图集解释汇总（收集）梁下部钢筋本着能通则通的原则，CDF 老师请问03G101-1中P60页中的“不伸入支座的梁下部纵向钢筋断点位置”中的下部钢筋中没有画出贯通筋的钢筋。

这样我们在搞决算审计的过程中老是要有这方面的争论。

这一点和00G101中P45页“L 配筋构造”有着异曲同工的地方。

一. 如何解释下部的通长筋的布置？请予以赐教！！1、03G101-1图集第60页中的“不伸入支座的梁下部纵向钢筋断点位置”，该图的重点是说明“不伸入支座的梁下部纵筋”，把它与伸入支座的梁下部纵筋加以对比。

2、钢筋配置上的“能通则通”，是陈教授反复强调的原则，在图集里没有配套的图示说明。

而且，在施工实践中也因为钢筋“定尺长度”而带来许多问题，因为梁的下部钢筋的连接点是比较难以确定的。

对于“非抗震”的情况，可以避开“跨中Ln/3范围”进行钢筋连接。

对于“抗震”的情况，就复杂多了。

从前我们与陈教授有一段讨论，也没有明确的结果。

现在抄录于下，供大家参阅：二. CDF ：请教陈教授：梁下部纵筋在哪儿连接？(2004-3-8 18:34:14)这是一个施工实践中经常发生的问题： 1、框架梁中间支座两边的下部纵筋如果规格、直径相同，应该尽可能贯穿支座，而不要在中间支座内锚固。

2、但是，钢筋的定尺长度有限，必然要发生钢筋连接问题。

在“支座内”进行连接吧，陈教授已经多次强调了：不可行！在跨中1/3处，是正弯矩最大的地方，下部纵筋不可能在此连接。

只剩下靠近支座的1/3跨度的区域，能不能在这里连接呢？陈教授也说过，非抗震时可以，抗震时——03G101-1图集没有做出明确的指示。

3、于是，“梁下部纵筋在哪儿连接？”成了一个不好解决的问题。

于是，不少施工人员只筑龙网 W W W .Z H U L O N G .C O M好把钢筋截断在支座处，让中间支座两边的钢筋都在支座内锚固。

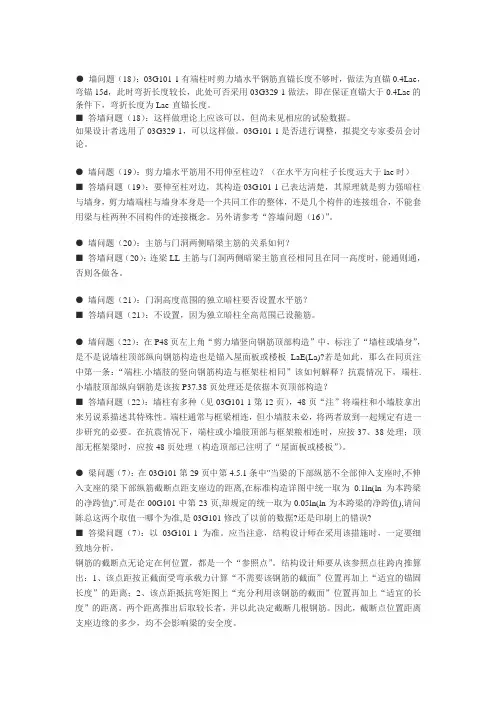

●墙问题（18）：03G101-1有端柱时剪力墙水平钢筋直锚长度不够时，做法为直锚0.4Lae，弯锚15d，此时弯折长度较长，此处可否采用03G329-1做法，即在保证直锚大于0.4Lae的条件下，弯折长度为Lae-直锚长度。

■答墙问题（18）：这样做理论上应该可以，但尚未见相应的试验数据。

如果设计者选用了03G329-1，可以这样做。

03G101-1是否进行调整，拟提交专家委员会讨论。

●墙问题（19）：剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）■答墙问题（19）：要伸至柱对边，其构造03G101-1已表达清楚，其原理就是剪力强暗柱与墙身，剪力墙端柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合，不能套用梁与柱两种不同构件的连接概念。

另外请参考“答墙问题（16）”。

●墙问题（20）：主筋与门洞两侧暗梁主筋的关系如何？■答墙问题（20）：连梁LL主筋与门洞两侧暗梁主筋直径相同且在同一高度时，能通则通，否则各做各。

●墙问题（21）：门洞高度范围的独立暗柱要否设置水平筋？■答墙问题（21）：不设置，因为独立暗柱全高范围已设箍筋。

●墙问题（22）：在P48页左上角“剪力墙竖向钢筋顶部构造”中，标注了“墙柱或墙身”，是不是说墙柱顶部纵向钢筋构造也是锚入屋面板或楼板LaE(La)?若是如此，那么在同页注中第一条：“端柱.小墙肢的竖向钢筋构造与框架柱相同”该如何解释？抗震情况下，端柱.小墙肢顶部纵向钢筋是该按P37.38页处理还是依据本页顶部构造？■答墙问题（22）：墙柱有多种（见03G101-1第12页），48页“注”将端柱和小墙肢拿出来另说系描述其特殊性。

端柱通常与框梁相连，但小墙肢未必，将两者放到一起规定有进一步研究的必要。

在抗震情况下，端柱或小墙肢顶部与框架粮相连时，应按37、38处理；顶部无框架梁时，应按48页处理（构造顶部已注明了“屋面板或楼板”）。

●梁问题（7）：在03G101第29页中第4.5.1条中"当梁的下部纵筋不全部伸入支座时,不伸入支座的梁下部纵筋截断点距支座边的距离,在标准构造详图中统一取为0.1ln(ln为本跨梁的净跨值)".可是在00G101中第23页,却规定的统一取为0.05ln(ln为本跨梁的净跨值),请问陈总这两个取值一哪个为准,是03G101修改了以前的数据?还是印刷上的错误?■答梁问题（7）：以03G101-1为准。

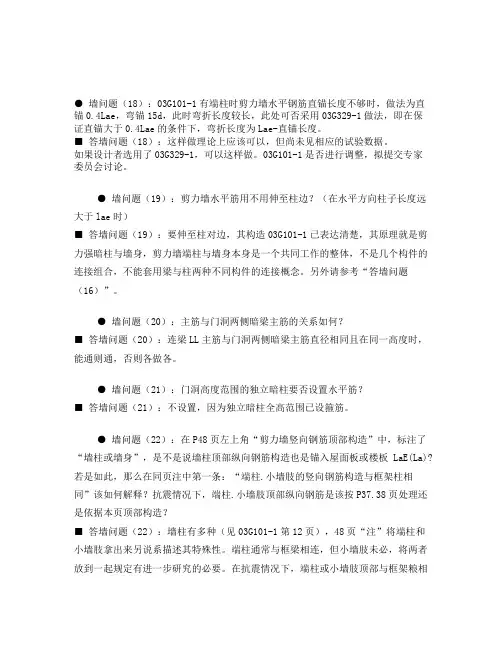

● 墙问题（18）：03G101-1有端柱时剪力墙水平钢筋直锚长度不够时，做法为直锚0.4Lae，弯锚15d，此时弯折长度较长，此处可否采用03G329-1做法，即在保证直锚大于0.4Lae的条件下，弯折长度为Lae-直锚长度。

■ 答墙问题（18）：这样做理论上应该可以，但尚未见相应的试验数据。

如果设计者选用了03G329-1，可以这样做。

03G101-1是否进行调整，拟提交专家委员会讨论。

● 墙问题（19）：剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）■ 答墙问题（19）：要伸至柱对边，其构造03G101-1已表达清楚，其原理就是剪力强暗柱与墙身，剪力墙端柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合，不能套用梁与柱两种不同构件的连接概念。

另外请参考“答墙问题（16）”。

● 墙问题（20）：主筋与门洞两侧暗梁主筋的关系如何？■ 答墙问题（20）：连梁LL主筋与门洞两侧暗梁主筋直径相同且在同一高度时，能通则通，否则各做各。

● 墙问题（21）：门洞高度范围的独立暗柱要否设置水平筋？■ 答墙问题（21）：不设置，因为独立暗柱全高范围已设箍筋。

● 墙问题（22）：在P48页左上角“剪力墙竖向钢筋顶部构造”中，标注了“墙柱或墙身”，是不是说墙柱顶部纵向钢筋构造也是锚入屋面板或楼板LaE(La)?若是如此，那么在同页注中第一条：“端柱.小墙肢的竖向钢筋构造与框架柱相同”该如何解释？抗震情况下，端柱.小墙肢顶部纵向钢筋是该按P37.38页处理还是依据本页顶部构造？■ 答墙问题（22）：墙柱有多种（见03G101-1第12页），48页“注”将端柱和小墙肢拿出来另说系描述其特殊性。

端柱通常与框梁相连，但小墙肢未必，将两者放到一起规定有进一步研究的必要。

在抗震情况下，端柱或小墙肢顶部与框架粮相连时，应按37、38处理；顶部无框架梁时，应按48页处理（构造顶部已注明了“屋面板或楼板”）。

一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。

答：1/2竖向分布钢筋间距。

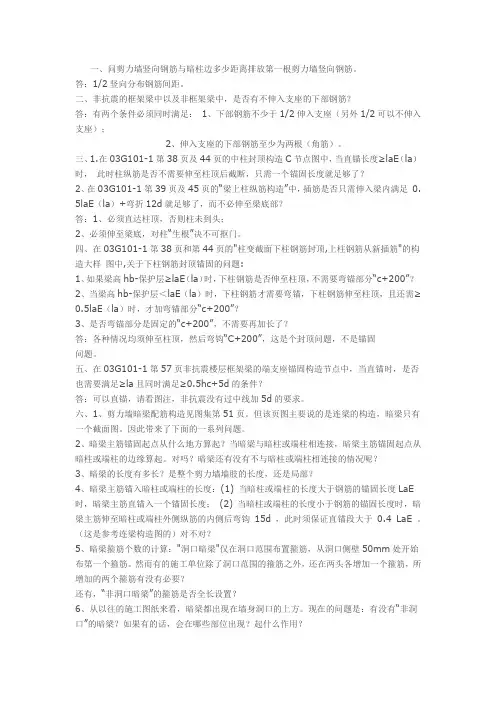

二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。

三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0. 5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。

四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。

五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

六、1、剪力墙暗梁配筋构造见图集第51页。

但该页图主要说的是连梁的构造，暗梁只有一个截面图。

因此带来了下面的一系列问题。

2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。

对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d ，此时须保证直锚段大于0.4 LaE 。

梁●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

这两种算法，第一种较为安全，第二种省些钢筋。

不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。

如果柱截面高度较大，按54页注6实行。

●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d 和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。

”■答梁问题（2）：laE是直锚长度标准。

当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。

应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。

● 梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。

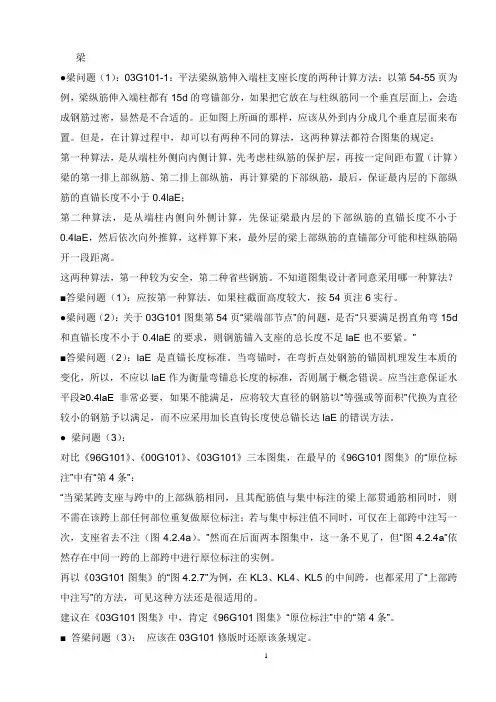

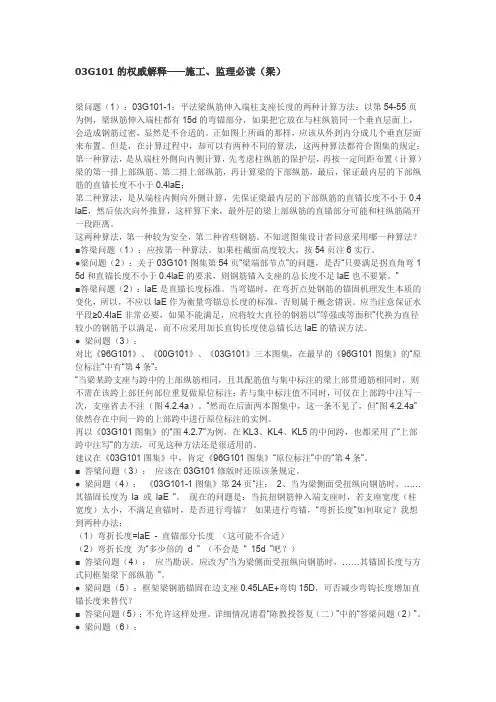

03G101的权威解释——施工、监理必读（梁）梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4 laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

这两种算法，第一种较为安全，第二种省些钢筋。

不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。

如果柱截面高度较大，按54页注6实行。

●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯1 5d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。

”■答梁问题（2）：laE是直锚长度标准。

当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。

应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。

● 梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。

中国建筑标准设计网。平法论坛在这里，由平法专家陈青来教授主持。
会员名：qlch en (山东大学陈青来教授，平法发明人)
CDF(陈达飞，山西自动化研究所，陈青来一般性的的问题都是由他代回答)
1、2004-11-6 15:51:16原提问
在集中标注处为4根25螺纹,原注位为8根25螺纹在计算时集中标注的4根钢筋是否也为单跨锚固计算,如果是的话后面详图和前面的说明是否矛盾.
2、人们通常有一个看法，即：集中标注的下部通长钢筋是贯穿通过中间支座，而原位标注的下部钢筋是在中间支座锚固。这样的认识对不对？
3、如果相邻跨的同一规格的下部钢筋都在中间支座锚固的话，这必然会增加支座的钢筋密度，对结构是不利的，这也违背了“能通则通”的原则；但如果采用一根钢筋贯穿通过中间支座，又受到钢筋定尺长度的局限，这时，抗震框架梁的下部纵筋在什么位置连接为好呢？（这个问题是施工实际中的一个普遍性问题，也是“平法梁”实际应用的一个普遍性问题。）
2、也有的人有一个看法，即：集中标注的下部通长钢筋是贯穿通过中间支座，而原位标注的下部钢筋是在中间支座锚固。这样的认识对不对？
3、如果相邻跨的同一规格的下部钢筋都在中间支座锚固的话，这必然会增加支座的钢筋密度，对结构是不利的，这也违背了“能通则通”的原则；但如果采用一根钢筋贯穿通过中间支座，又受到钢筋定尺长度的局限，这时，抗震框架梁的下部纵筋在什么位置连接为好呢？（这个问题是施工实际中的一个普遍性问题，也是“平法梁”实际应用的一个普遍性问题。）
2、问题有误：是“大于”而不是“小于”。按规定是“不配则已，配则两道”。
3、有。工程师有权决定仅配一道，规范对间距的规定用词为“宜”。
4、要经过计算，规范规定：“每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板有效截面面积的0.1%，其间距不宜大于200mm”。

03G101平法图集-专家答问墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。

端头直钩与AL箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。

剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。

请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。

●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。

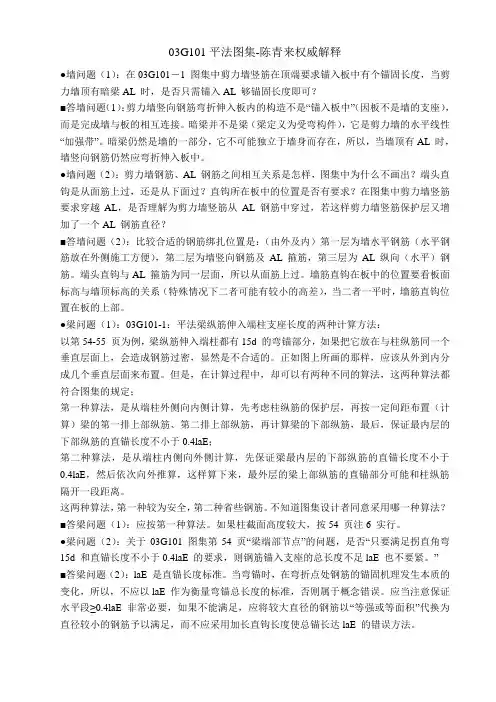

03G101平法图集-权威解释！很有用！很权威！●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是锚入板中（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性加强带。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。

端头直钩与AL 箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

一、平法变更对比
11G101 03G101 1、钢筋牌号
取消了原规范中的Q235热轧光圆钢筋，新增热轧光面钢筋Q335；同时新增了屈服强度为500的钢筋类型.以后不再有一级钢、二级钢等说法，直接用HRB335表示钢筋设置为一级钢、二级钢、三级钢、冷轧带勒钢筋等
2、锚固
提供基本锚固值
锚固值=基本锚固值*钢筋锚固修正系数*抗震修正系数
直接规定具体锚固值3、保护层
保护层是从箍筋的最外皮到混凝土边缘的距离保护层是从纵筋的最外皮到混凝土边缘的距离
4、节点
明确规定板底筋进入支座的长度不应小于钢筋直径的5倍，且宜伸过支座中心线仅要求伸入支座内为5d 5、构件类型
(1)暗梁/边框梁需要区分顶层/楼层，分别对应不同节点
(2)暗梁/边框梁需要判断柱的位置，在端部柱内不计算钢筋，在中间柱内计算钢筋
(3)新增深梁、框支次梁(1)暗梁/边框梁不需要区分顶层和楼层
(2)暗梁/边框梁在暗柱/端柱内均不计算钢筋
(3)无深梁、无框支次梁
二、广联达与您一起迎接新平法产品及时处理：
新增11G101计算规则
按规范新增和修改各种节点
自动判断、自动计算
让用户简单出量，快乐工作！。

03G101平法图集-专家答问03G101平法图集-专家答问《03G101-1图集》答问● 柱问题（1）：柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。

① 柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）② 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。

③ 如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④ 同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤ 当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。

是这样的吗？⑥ 当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。

其弯折部分长度，“剩多少拐过去多少”，显然不合适。

这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。

是这样的吗？■ 答柱问题（1）：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（2003年底陆续推出）。

现在简单答复如下：①⑤ 柱纵筋一般要求伸至基础底部纵筋位置。

特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③ 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥ 梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。

关于03g‎101l图‎集的讲解梁问题问题（1）：03G10‎1-1：平法梁纵筋‎伸入端柱支‎座长度的两‎种计算方法‎：以第54-55页为例‎，梁纵筋伸入‎端柱都有1‎5d的弯锚‎部分，如果把它放‎在与柱纵筋‎同一个垂直‎层面上，会造成钢筋‎过密，显然是不合适的。

正如图上所‎画的那样，应该从外到‎内分成几个‎垂直层面来‎布置。

但是，在计算过程‎中，却可以有两‎种不同的算‎法，这两种算法‎都符合图集的‎规定；第一种算法‎，是从端柱外‎侧向内侧计‎算，先考虑柱纵‎筋的保护层‎，再按一定间‎距布置（计算）梁的第一排‎上部纵筋、第二排上部‎纵筋，再计算梁的下‎部纵筋，最后，保证最内层‎的下部纵筋‎的直锚长度‎不小于0.4laE；第二种算法‎，是从端柱内‎侧向外侧计‎算，先保证梁最‎内层的下部‎纵筋的直锚‎长度不小于‎0.4laE，然后依次向‎外推算，这样算下来‎，最外层的梁‎上部纵筋的‎直锚部分可‎能和柱纵筋‎隔开一段距‎离。

这两种算法‎，第一种较为‎安全，第二种省些‎钢筋。

不知道图集‎设计者同意‎采用哪一种‎算法？答：应按第一种‎算法。

如果柱截面‎高度较大，按54页注‎6实行。

梁问题（2）：关于03G‎101图集‎第54页“梁端部节点‎”的问题，是否“只要满足拐‎直角弯15‎d和直锚长‎度不小于0‎.4laE 的要求，则钢筋锚入‎支座的总长‎度不足la‎E也不要紧‎。

”答：laE是直‎锚长度标准‎。

当弯锚时，在弯折点处‎钢筋的锚固‎机理发生本‎质的变化，所以，不应以la‎E作为衡量‎弯锚总长度‎的标准，否则属于概‎念错误。

应当注意保‎证水平段≥0.4laE 非‎常必要，如果不能满‎足，应将较大直‎径的钢筋以‎“等强或等面‎积”代换为直径‎较小的钢筋‎予以满足，而不应采用‎加长直钩长‎度使总锚长‎达laE的‎错误方法。

问题（3）：对比《96G10‎1》、《00G10‎1》、《03G10‎1》三本图集，在最早的《96G10‎1图集》的“原位标注”中有“第4条”：“当梁某跨支‎座与跨中的‎上部纵筋相‎同，且其配筋值‎与集中标注‎的梁上部贯‎通筋相同时‎，则不需在该跨‎上部任何部‎位重复做原‎位标注；若与集中标‎注值不同时‎，可仅在上部‎跨中注写一‎次，支座省去不‎注（图4.2.4a）。
