现场定值误整定原因分析及对策(一)

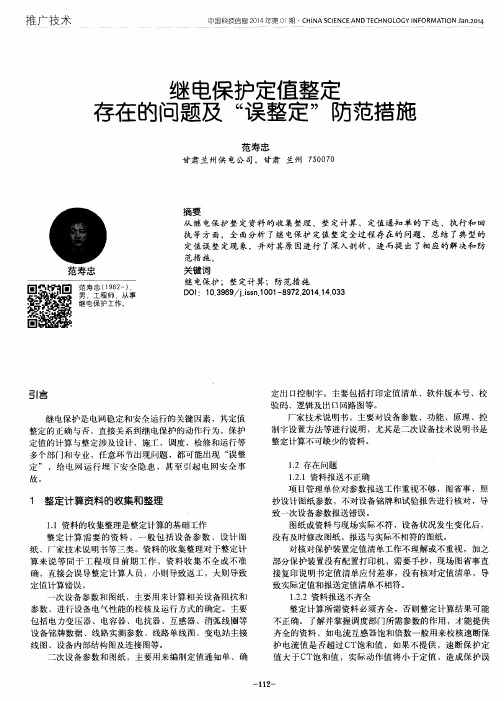

微机保护在整定计算过程中误整定的原因及防范措施摘要：根据某地区近年来微机继电保护定值单出错记录和年度定值核查统计汇总情况，发现在微机保护定值整定计算过程中，由于计算人员良莠不齐，资料与现场版本不一致，认识深度不够，配合关系考虑不周全，整定人员与现场人员沟通不畅，计算复算审批流程遗漏等问题，会出现保护误动、拒动或监控误发告警信号等现象。

本文即对上述问题和不足进行总结与分析，从整定计算人员的培养，资料的规范报送、定值计算复核，现场调试意见反馈、定值下发等方面提出具体防范措施，为电力系统继电保护整定计算工作提供借鉴。

关键词：微机保护；整定计算；误整定；措施引言微机继电保护装置的功能强大，可以提高电网继电保护运行水平，而对其进行合理、正确的整定是实现电网、设备保护的必要条件，但目前投入运行的微机保护装置厂家、型号、版本多，定值格式不统一，整定项目多，数据稍有不慎就会导致事故发生。

本文结合某地区地区近年来定值单出错而导致的保护误动或误发信号等现象进行总结，并深入分析原因，为日后整定计算工作提出合理建议和具体防范措施。

1结合误动和核查情况分析误整定原因2021年5月，调度管理处保护专业结合春查整定方案修编工作，同时总结近年来定值单易错情况，对某地区电网220k、110kV、35kV线路保护，母线、主变、站用变、电容器等元件保护，备自投、故障录波等自动装置以及以下配网自动化线路分支开关定值开展了大面积核查工作。

截止5月底，全网220kV主变共计54套，已核查54套，完成率100%；110kV主变共计53套，已核查27套，完成率51%；220kV线路共计13条，已核查4条，完成率31%；110kV线路共计90条，已核查备12条，完成率13%；备自投共计52套，已核查52套，完成率100%；；配网自动化线路共计199条，已核查199条，完成率100%；另外核查母线保护7套；35kV及以下线路17条。

问题统计如下：2微机保护整定计算过程中误整定因素分析2.1继电保护整定计算人员专业素质良莠不齐随着微机继电保护在电网运行中的广泛应用，继电保护整定计算的难度大幅度增加，对整定计算人员的技能水平要求也就越来越高，整定计算工作人员不仅要具备扎实的理论知识，而且熟悉整个电力系统的运作，对现场保护装置和二次接线也要有所了解，同时还要有很强的责任心，这些综合素质缺一不可，他们直接关系到保护定值单下发的质量。

继电保护的"三误"
继电保护的"三误"是指误碰\误接线\误整定；如何解决继电保护的"三误"呢？（1）误碰：使用绝缘工具，螺丝刀前端用绝缘物包好，只留使用部分，拆下的带电线头用绝缘胶布包好，工作中有监护人，认真仔细。

（2）误接线：运行设备改接线应先画好图纸，按图施工，接线完毕后，认真检查，并通过传动试验检查有无错误；对交流回路，应在带负荷时测量相位，差压、差流等无误后方可投运。

（3）误整定：传统保护，起封前试验和定值相差较大时，应请示领导查明原因，确认原因。

还应注意检查电流、电压继电器线圈的串并联，CT、PT变比是否与定值单相同;微机继电保护，应注意检查打印定值单与定值单比较无误。

检查CT、PT变比是否与定值单相同。

继电保护“三误”事故的基本表现及防范措施。

关于几起线路保护定值错误整定的分析作者：董永念来源：《硅谷》2010年第04期摘要: 继电保护及安全自动装置是电力系统的重要组成部分,对保证电力系统的安全经济运行,防止事故发生和扩大起到关键性的作用,而保护定值的整定计算则是自动装置的灵魂,继电保护的可靠性与灵敏性都是取决于保护定值的如何放置。

因此,对本公司几起保护误整定情况实例进行分析,并提出相关的解决方案。

关键词: 继电保护;整定计算;定值管理中图分类号:TN7文献标识码:A文章编号:1671-7597(2010)0220022-010 引言继电保护及安全自动装置是保证电力元件按照系统的要求,有选择性的、可靠的对故障进行隔离,防止事故扩大,相当于一个执行机构;而针对某一特定电力元件,出现故障时该如何动作、如何配合则是由我们设定的保护定值来决定的,相当于控制机构。

一旦保护定值的整定出现错误或定值执行、管理中出现漏洞,都会给系统带来隐患,甚至是事故。

以下是我工作中碰见的“继保三误”的实例,给大家罗列分析。

并针对继电保护定值整定、执行及管理方面提出自己的一些观点。

1 本公司部分继电保护整定方案及运行说明(35kV及10kV部分)1)当35kV出线速断保护灵敏度不能满足要求时,作如下处理:①甲所线路A速断保护伸进乙所线路C速断保护范围,乙所线路C重合闸停用。

② P点故障,A、C速断保护同时动作跳闸,乙所失电。

③ A重合成功,乙所受电。

④ P为瞬时故障,C强送成功。

⑤ P为永久故障,C强送不成,重复②、③。

⑥若A重合闸拒动,则A即强送。

2)因受市调保护时限的限制,保护动作时限的级差选为ΔT≥0.3"。

3)35kV线路速断保护按躲过本线末端故障或与下一级速断保护配合,满足最小运方下保护安装处三相短路故障有1.0的灵敏度。

4)35kV用户线路同1,但保护安装处三相短路故障有2.0的灵敏度。

5)35kV限时速断保护按与下一级线路速断保护配合或者与下一级设备差动保护配合。

继电保护误动作原因及防范措施全套1、继电保护系统的整定方案继电保护系统的重要组成部分之一是整定方案，好的方案才能有效地发挥继电保护功能，从理论上看，继电保护整定通常要考虑的内容有整定值计算、灵敏度检验与校正、时限的配合等方面。

可是在实际的保护工作中，会出现许多其他的因素，如果只考虑装设的方案类型，设置整定值也是由理论计算而来，继电保护误动作事件就容易产生。

例如某一高压架空配电线路，通过阶段式电流保护的方式来保护电力系统，有一次停电检查修缮后要合闸送电时，线路中保护I段动作迅速断开，可是在跳闸后无法自动重合启动,而且人为闭、合送电时又出现动作跳闸。

检查后发现线路没有故障，重新合闸成功后，柱上开关也成功地分段合闸。

后期该配电线路发生过多次这种现象，可是也并不是每次的现象都完全一样。

调查后得知引发误动作产生的真正原因是变压器励磁涌流,线路中沿线装设了总容量较大的变压器，这才使得变压器合闸投运时容易发生励磁涌流较大，额定电流的远不及它的一半，这就会导致继电保护误动作产生。

对于此类因整定方案不符合实际情况而导致的继电保护误动作，通常可根据继电保护系统稳定工作来制定，然后结合实际情况修改完善整定方案。

比如上面的情况，可通过合理增加延时长度或增大I段的起动电流，来减免励磁涌流对系统的影响。

2.错误接线配线错误和现场安装时接线错误引起的保护误动作，在电网曾多次发生过。

2012年，在区外故障时微机保护误动两次，均无任何信号，经过检查发现是辅助屏接线错误。

接线时，误将失灵启动回路接错即跳闸回路，当发生区外故障时，失灵判别电流继电器启动，不经任I可闭锁直接将开关跳闸，造成保护误动。

无论是设备配线错误还是外回路电缆接错，现场工作时只要能做到以下几点，就能发现错误，避免事故的发生。

①安装的保护装置到货后，应参照设计图纸和厂家提供的本图，对保护屏做一次全面、细致的检查。

②施工时要特别注意二次回路接线的正确性，必须做到图纸与实际接线相符，符号与图纸相符，保证接线正确。
