螺杆机机操作规程螺杆机是一种常用的机械设备，在许多行业中都有广泛的应用。
为了确保螺杆机的正常运行和使用安全，需要遵守一系列的操作规程。
一、安全操作规程1. 了解螺杆机的工作原理、结构和使用方法，熟悉相关的技术资料和说明书。
2. 在操作螺杆机之前，必须穿戴好工作服和个人防护用品，如安全帽、防护眼镜、防护手套等。
3. 检查螺杆机的各个部件是否完好，特别是动力系统、控制系统和安全防护装置是否正常可靠。
4. 进行操作之前，应将螺杆机的电源关闭，并确保所有移动部件已经停止运行。
5. 在操作螺杆机时，保持思维清晰，不进行饮酒等影响判断和反应能力的活动。
6. 在操作中严禁将手指、手臂或其他身体部位伸入螺杆机的工作装置中。
7. 使用螺杆机时，要保持稳定的工作姿势，以防止因失衡或摔倒引起意外伤害。
8. 避免使用破损或磨损的工具操作螺杆机，以免发生事故和设备损坏。
9. 在操作中，严禁对螺杆机进行非法改装或擅自调整，必要时要进行专业维修或技术调试。
10. 若发现螺杆机有故障或异常情况，应立即停止使用并采取相应的安全措施。
二、日常维护和保养规程1. 定期对螺杆机进行检查和维护，包括清洁、紧固螺栓、润滑和更换磨损零部件等。
2. 在维护和保养过程中，要使用指定的维修工具和润滑剂，并按照规定的步骤进行操作。
3. 经常检查螺杆机的电源线是否有破损或老化，是否安全可靠。
4. 注意保持螺杆机的工作环境整洁，防止灰尘、杂物等进入机器内部影响正常运行。
5. 定期检查螺杆机的电气设备和传动部分是否存在损坏或松动的情况，及时修复或调整。
6. 对螺杆机的润滑系统进行定期检查和维护，确保润滑油的充足和质量。
7. 注意查看螺杆机的控制系统和安全防护装置是否正常工作，有无需要维修或更换的地方。
8. 长时间不使用螺杆机时，应将其断电并进行安全保管，避免发生意外。
三、应急措施1. 若螺杆机发生异常声响、烟雾、异味等现象，应立即停止使用，并立即切断电源。
螺杆机结构和工作原理螺杆机是一种常见的机械设备，其结构和工作原理十分重要。
本文将详细介绍螺杆机的结构和工作原理。
一、螺杆机的结构螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
1. 电机：螺杆机的电机是其动力来源，通过电能转换为机械能，驱动螺杆的运动。
2. 减速器：减速器用于降低电机的转速，提高转矩，使螺杆能够以适宜的速度运行。
3. 螺杆：螺杆是螺杆机的核心部件，通常由螺旋叶片和轴构成。
螺旋叶片负责输送物料，轴则将螺旋叶片固定在一起。
螺杆通常分为单螺杆和双螺杆两种。
4. 进料口和出料口：进料口用于将物料输入螺杆机，而出料口则用于排出物料。
进料口和出料口的设计位置和形式根据具体的应用需求而定。
5. 筛网：筛网位于出料口处，用于过滤物料中的杂质，保证出料的纯净度。
二、螺杆机的工作原理螺杆机通过电机的驱动，使螺杆旋转。
当螺杆旋转时，物料会被螺旋叶片推动向前移动。
在物料的运动过程中，由于螺旋叶片的存在，物料会沿着螺旋叶片的螺旋线方向进行连续输送。
具体来说，螺杆机的工作过程可分为以下几个步骤：1. 进料：物料通过进料口输入螺杆机。
在螺杆旋转的作用下，物料被螺旋叶片推动，沿着螺旋线方向向前运动。
2. 输送：物料在螺杆的作用下，沿着螺旋线方向连续输送。
螺杆的转速和螺旋叶片的形状会影响物料的输送速度和输送量。
3. 分离：在物料的运动过程中，一部分较小的颗粒会通过筛网的孔隙排出，从而实现对物料的分离和筛选。
4. 出料：经过筛选后的物料从出料口排出。
出料口的位置和形式可以根据需要进行调整，以满足不同的物料处理要求。
螺杆机的工作原理基于螺旋叶片的连续推动和输送物料的特性。
通过合理的设计和调整，可以实现对物料的快速、高效、连续输送和处理。
总结：螺杆机是一种常见的机械设备，其结构和工作原理十分重要。
螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
螺杆机利用电机驱动螺杆旋转，通过螺旋叶片的连续推动和输送物料的特性，实现对物料的快速、高效、连续输送和处理。
螺杆机工作原理
螺杆机是一种常见的机械设备，它通过螺杆和螺母的配合运动，实现了很多工业领域的应用。
螺杆机的工作原理主要包括螺杆和螺母的运动方式、传动原理和应用特点。
首先，螺杆机的工作原理与螺杆和螺母的运动方式密切相关。
螺杆是一种带有螺纹的轴，螺母则是螺杆上的配件，它们之间通过螺纹的配合实现了相对运动。
当螺杆旋转时，螺纹会推动螺母沿着螺杆轴向移动，这种运动方式可以将旋转运动转换为直线运动，实现了在工程领域中的很多应用，比如升降、传送等。
其次，螺杆机的工作原理还涉及到传动原理。
螺杆机通常会配备电机或其他动力装置，通过传动装置将动力传递给螺杆，从而驱动螺杆旋转。
螺杆的旋转运动将通过螺纹推动螺母产生直线运动，完成特定的工作任务。
传动原理的设计和选择直接影响了螺杆机的工作效率和稳定性，因此在实际应用中需要根据具体情况进行合理的选择和设计。
此外，螺杆机的工作原理还体现在其应用特点上。
螺杆机具有结构简单、运动平稳、传动效率高等特点，因此在工业生产中得到了广泛的应用。
比如在输送设备中，螺杆机可以实现物料的输送和升降；在机床设备中，螺杆机可以实现工件的定位和移动；在注塑机等设备中，螺杆机可以实现塑料的压缩和注射。
这些应用特点使得螺杆机成为了工业生产中不可或缺的重要设备。
综上所述，螺杆机的工作原理包括螺杆和螺母的运动方式、传动原理和应用特点。
通过螺杆和螺母的配合运动，螺杆机可以实现将旋转运动转换为直线运动，从而在工业生产中发挥重要作用。
在实际应用中，需要根据具体情况选择合适的传动装置和设计方案，以确保螺杆机的工作效率和稳定性。
螺杆电梯工作原理螺杆电梯是一种特殊类型的电梯，其工作原理基于螺杆传动机构。
它与传统的钢丝绳电梯相比，具有更高的安全性和可靠性。
本文将详细介绍螺杆电梯的工作原理，包括其结构组成、运行过程和安全措施。
一、结构组成螺杆电梯主要由电动机、螺杆、导轨、平台、控制系统和安全装置等组成。
1. 电动机：螺杆电梯的电动机是其动力来源，通常采用交流电动机或直流电动机。
电动机通过控制系统启动和停止，驱动螺杆旋转。
2. 螺杆：螺杆是螺杆电梯的核心部件，由高强度合金钢制成。
螺杆的作用是将电动机的旋转运动转化为直线运动，从而驱动平台上升或下降。
螺杆通常呈螺旋形状，其外表面有一定的螺纹。
3. 导轨：导轨是螺杆电梯的承载结构，通常由高强度钢材制成。
导轨分为导向导轨和支撑导轨，其作用是引导平台的运动轨迹，保证电梯的稳定运行。
4. 平台：平台是螺杆电梯的载人部分，通常由钢板制成。
平台上安装有扶手、按钮等设施，以方便乘客进出电梯。
5. 控制系统：控制系统是螺杆电梯的核心部分，用于控制电梯的运行和停止。
控制系统通常包括电动机控制器、楼层选择器、门控系统等。
通过控制系统，乘客可以选择楼层，电梯可以准确停靠在所选楼层。
6. 安全装置：螺杆电梯还配备有多种安全装置，以确保乘客和设备的安全。
常见的安全装置包括超速保护装置、限位开关、紧急停止按钮等。
这些安全装置能够检测电梯的运行状态，并在出现异常情况时采取相应的措施，如紧急停止电梯运行。
二、运行过程螺杆电梯的运行过程可以分为起升过程和下降过程。
1. 起升过程：当乘客选择目标楼层后，控制系统将电动机启动，电动机驱动螺杆旋转。
螺杆的旋转运动使平台上升，直到达到目标楼层。
在起升过程中，控制系统会监测电梯的运行状态，并根据需要调整电动机的转速和转向。
2. 下降过程：当乘客到达目标楼层后，控制系统将电动机停止，螺杆停止旋转。
平台开始下降，直到到达地面或下一个目标楼层。
在下降过程中，控制系统同样会监测电梯的运行状态，并根据需要进行调整。

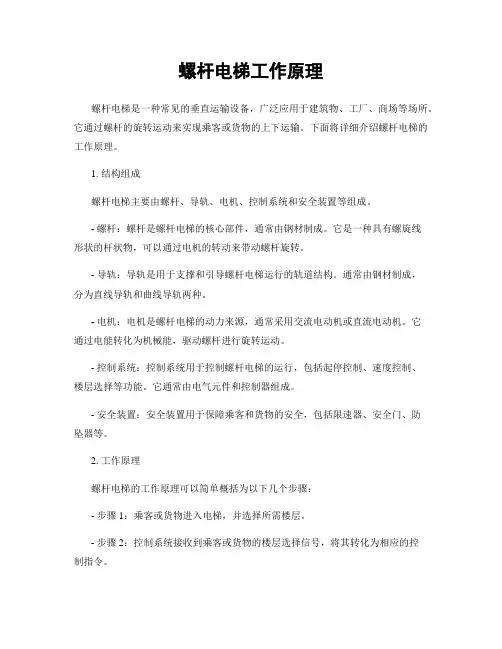

螺杆电梯工作原理螺杆电梯是一种常见的垂直运输设备，广泛应用于建筑物、工厂、商场等场所。
它通过螺杆的旋转运动来实现乘客或货物的上下运输。
下面将详细介绍螺杆电梯的工作原理。
1. 结构组成螺杆电梯主要由螺杆、导轨、电机、控制系统和安全装置等组成。
- 螺杆：螺杆是螺杆电梯的核心部件，通常由钢材制成。
它是一种具有螺旋线形状的杆状物，可以通过电机的转动来带动螺杆旋转。
- 导轨：导轨是用于支撑和引导螺杆电梯运行的轨道结构。
通常由钢材制成，分为直线导轨和曲线导轨两种。
- 电机：电机是螺杆电梯的动力来源，通常采用交流电动机或直流电动机。
它通过电能转化为机械能，驱动螺杆进行旋转运动。
- 控制系统：控制系统用于控制螺杆电梯的运行，包括起停控制、速度控制、楼层选择等功能。
它通常由电气元件和控制器组成。
- 安全装置：安全装置用于保障乘客和货物的安全，包括限速器、安全门、防坠器等。
2. 工作原理螺杆电梯的工作原理可以简单概括为以下几个步骤：- 步骤1：乘客或货物进入电梯，并选择所需楼层。
- 步骤2：控制系统接收到乘客或货物的楼层选择信号，将其转化为相应的控制指令。
- 步骤3：电机根据控制指令开始工作，通过电能转化为机械能，驱动螺杆进行旋转运动。
- 步骤4：螺杆的旋转运动使得电梯舱体沿着导轨上升或下降，从而实现乘客或货物的上下运输。
- 步骤5：当电梯到达目标楼层时，控制系统将停止电机的工作，电梯舱体停留在目标楼层。
- 步骤6：乘客或货物离开电梯，完成一次运输任务。
3. 特点和优势螺杆电梯相比传统的电梯具有一些独特的特点和优势：- 结构简单：螺杆电梯的结构相对简单，由于没有对重系统，所以在安装和维护上相对容易。
- 运行平稳：螺杆电梯的运行过程中，螺杆和导轨之间的配合非常紧密，使得电梯的运行平稳，乘坐舒适。
- 节能环保：螺杆电梯采用的是直接驱动方式，没有传统电梯中的对重和钢丝绳等部件，能够节省能源。
- 适用性广泛：螺杆电梯可以适用于各种建筑物和场所，不受高度限制，可以根据实际需求进行定制。
汽液全流螺杆动力机（商务培训）一汽液全流螺杆动力机1、什么是汽液全流螺杆动力机动力机:是一种能量转换机器，将热能、电能等转换成机械能输出动力用来带动其他机械做功。
如电动机、蒸汽机、涡轮机、内燃机、风车等，也叫发动机或原动机。
汽液全流螺杆动力机是在螺杆压缩机基础上研发的一种新型蒸汽动力机。
它具有螺杆压缩机所有的优点，结构简单、运行平稳、易维护、经久耐用；它是目前唯一能适应低品质蒸汽、汽水两相全流介质的动力机，是吃“粗粮”的动力机，而汽轮机是只能吃“细粮”的动力机既只能用过热蒸汽作动力。
它是当前工业企业节能、降耗、减排、提高效益、净化环境的理想技术设备；达到了国际领先水平。
它适应各行业工业锅炉、余热锅炉、热管路代替减压阀利用压差发电或做动力驱动风机水泵回收能量中应用；它适应各行业余热锅炉富裕蒸汽回收、它适应于石油化工、钢铁、建材、造纸、制酒、制糖、纺织、制药等领域节能改造。
它适用于城市，也使用于农村及乡镇企业。
它可驱动发电机用于发电、热电联供或热、电、冷、水全能量联产利用，也可直接驱动风机、水泵、压缩机、搅拌机等应用。
具有投资回收期短见效快的特点，一般1－1.5年可全部回收投资，功率越大回收越快。
2、基本结构及相关系统动力机机构示意图主机基本结构：螺杆动力机由高压端座、机壳体、低压端座组成动力机体。
在机体中平行地配置着一对相互啮合的螺旋型转子，通常把节圆外具有凸齿的转子称为阳转子或阳螺杆，把节圆外具有凹齿的转子称为阴转子或阴螺杆。
阳转子做90%的功是动力的输出轴。
转子高压端上的球轴承实现转子轴向定位，并承受动力机进排汽压差引起的轴向力。
转子两端的滚子轴承实现转子径向定位，并承受动力机进排汽压差引起的径向力。
同步齿轮确保阴阳转子啮合间隙。
双螺旋冷却水套将蒸汽工作介质冷凝成水，有利于密封同时起到降低转子轴承处的温度。
转子两端汽、水、油相互间装有双端面机械密封。
动力机高压座上设有进汽口，动力机机壳体下方设有排汽口。
动力机配套系统：（1） 热力系统：汽源、进排汽管路、阀门、尾汽回收装置等。
（2） 控制调节系统;全数字可编程控制器、电子式电动调节阀、光电编码器、压力温度传感器等。
（3） 润滑系统：油箱、三螺杆油泵、油冷器、滤油汽、分油器等。
（4） 水冷系统：因为是热机，冷却水套、机械密封、油冷却器需要提供30℃以下的无泥沙、无腐蚀的工业冷却水。
（5） 发电系统:同步发电机、发电机控制柜、可实现功率因数跟踪和自动并网。
3、工作原理压力蒸汽进入齿槽后，在压力对齿测的作用下使阴阳转子向相反的方向转动，当转子进汽型线与进汽口脱离时进汽完了（进汽过程），随着转子齿槽的容积增大蒸汽的压力下降（膨胀过程），通过阳转子实现对外做功，当转子转到与排汽口相连接时既蒸汽压力降到设计的排汽压力时开使排汽（排汽过程）。
工作过程是一个能量转换过程既热能转换为机械能，热力学上是一个焓降过程。
为此介质做功的必备的两个条件是有压差；有焓降，随着压力降低体积膨胀焓降越大介质的做功能量越大。
它是容积动力机动力机，转子越大排量越大、转速越高排量越大，排量越大在相同的进排汽参数下功率越大。
4、功能用途：1、蒸汽管路中代替减压阀；压差能量回收用。
2、对各领域生产过程中产生的低品质富裕蒸汽的回收利用。
（如各种余热锅炉产生的湿蒸汽、工艺过程中的尾汽、非采暖期富裕蒸汽等）它是节能减排的理想动力机。
和先进国家相比，我国能源利用率低，余压余热及废热面宽量大，研发推广应用汽液全流螺杆动力机，是节能减排有效的回收利用工业余压、余热提高能源利用率的需要，符合我国当前主要国策，有着具大的市场需求和潜力。
5、型号规格螺杆动力机规格型号发电型螺杆动力机规格型号直接拖动型型号功率范围 Kw 转速范围 rpm 主机重量 t整机重量 t 外形尺寸M L*B*H KLD255/1-2 50-200 1500-4000 1.24 4.73.3*1.7*2.1 KLD321/1-2 100-400 1000-3000 2.07 5.83.7*1.8*2.3 KLD408/1-2 300-600 1000-3000 3.81 94.1*1.9*2.5 KLD510/1-2 400-1500 1000-2500 6.1212 4.5*2*2.8 型号功率范围 Kw 转速范围 rpm主机重量 t 整机重量 t 外形尺寸M L*B*H KLD255/1-2 50-200 1500-40001.242.8 2*1.7*2.1 KLD321/1-2 100-400 1000-30002.073.9 2.3*1.8*2.3 KLD408/1-2 300-600 1000-30003.81 6.1 2.6*1.9*2.5 KLD510/1-2 400-1500 1000-2500 6.12 9.2 2.9*2*2.86、技术参数性能参数如下：动力机进汽介质最高压力2.5Mpa ；最高进汽温度250℃；最大进排汽压差1.3Mpa 。
动力机内效率大于65％；单机最大功率1500Kw ；转速1000－4000rpm 无级调速。
饱和蒸汽动力机性能曲线排气压力（表压）:Mpa单位质量蒸气的电功率：k w /t 见性能表7、技术性能特点●汽液全流螺杆动力机结构简单、体积小、运行平稳震动小、安全可靠经久耐用、操作简单维修方便。
● 汽液全流螺杆动力机是容积式动力机，构件之间间隙小、驱动发电机时转速一般设计为1500－3000rpm内流速较低，因而可获得较高的内效率，比同类型同功率气轮机的效率高10－15％。
● 汽液全流螺杆动力机由于结构及工作原理不同于气轮机，可适用于饱和蒸汽、汽液两相、过热水等及其他介质。
由于该动力机的结构具有自除垢的能力，因此对汽液工质无特出要求。
● 和气轮机不同，该动力机的效率对工质参数及负荷的变化不敏感，很适应工矿企业生产、用热、用电负荷、余热、余压参数以及工质品质的变化，并能维持稳定的高效率，运转依然平稳安全可靠。
● 由于该动力机能适应多种类不同品质工质，工质在进入动力机之前无须经过任何热力工程处理（如闪蒸扩容器、汽水分离器、过热器等），所以该动力机的热力系统十分简单。
二应用领域1、工业锅炉：我国拥有约50万台各种型号、用途的工业锅炉，其额定蒸汽压力多为 1.3-2.4Mpa比工厂生产工艺、供暖用汽（1-0.3Mpa）高出许多，是推广应用汽液全流动力机压差做功发电回收动力的大市场。
2、热电站：我国已拥有相当多数量的热电站，其供热管网蒸汽压力一般高于1Mpa,和大多用户生产工艺、供暖用热压力相比仍有较大的富裕压差可以利用。
应用汽液全流螺杆动力机，代替热管路减温减压阀即可发电或回收动力又达到安全用汽目的，是广阔的应用领域。
热电厂利用富裕蒸汽驱动汽液全流螺杆动力机代替大型电动机，驱动给水泵风机等设备，即达到节电目的又降低热电厂自耗电率还能提高热电机组的发电效率，是很好的应用领域。
电厂的大型高压锅炉的连续排污水压力高能量大，长期不能回收利用可直接通过汽液全流动力机发电或作动力，有着广阔的应用前景。
3、工业窑炉：我国水泥、建材、陶瓷等工业窑炉十分发达，其中不少窑炉排烟温度高达400℃而未加以利用。
因烟气温度高而影响除尘，污染了环境。
窑炉烟气余热量大，品味高应用该动力机即可得到很高的经济效益有解决了烟尘的净化环保问题，市场前景十分好。
我国拥有大量的大型万千瓦级柴油机，仅广东省现已近500台，其废气温度亦在400℃上下，并绝大多数配备废气锅炉（其中许多锅炉因没有适合的设备配套未利用），锅炉的容量及蒸汽参数与10t/h工业锅炉相当，是一个很好的待开发的余热市场；另我国有上万条舰船上的大型柴油机及大批然气轮机的废气余热也有待开发利用。
4、钢铁冶金行业有大量的冶炼炉、转炉、加热炉及轧钢机等高温高耗能设备，工作时需要用水冷却产生大量的湿蒸汽，除一少部分用作生活或冬季采暖外大部分排空放散，是推广应用全流动力机的重要大市场。
5、在许多石油化工行业生产过程中，伴随有大量的可燃废气或余热产生，除部分被利用或冬季采暖外大部被排空浪费掉，既浪费能源又污染环境也是推广应用全流动力机的重大市场。
（如某丙烯晴厂一丙二丙及丙酮车间需要蒸汽3公斤180-190℃；而母管的蒸汽为10公斤250℃通过减压阀后用。
）6、工矿企业用热后的尾汽、废液、废渣包含着大量的显热和潜热，这些余热量大面广，他们的回收利用越来越受到国家和企业的重视，也是发挥本产品技术优势的重要市场，前景很好。
7、自然能源的利用地热、太阳能发电也是本产品技术发挥的广阔天地。
8、国外发展中国家和地区有着类似我国国情，甚至有过之因而本产品技术将会有很好的国际市场。
三节能减排效果及经济效益1、节能减排效果：对于工业窑炉、柴油机、燃气轮机的废气；石化行业工艺减压过程；工业废水、热渣、太阳能地热等能量回收转换为动力或发电，都是变废为宝为节能减排作贡献。
每获得一度电或1kw 的动力就相当于节约300－400g标准煤，节能效应大，每节约一吨标准煤减少2.6吨二氧化碳气体排放。
工业锅炉余压利用的节能效应更十分显著，一般工厂只考虑满足生产工艺用热或采暖需要而往往让锅炉降压运行，以致锅炉效率降低，煤耗增大，若锅炉维持名牌压力下运行，所获得锅炉效率的提高及燃料节约，是可以抵消余压发电利用时所需增加的能耗。
同时还能获得大量的电能，可大大降低产品的生产成本，增加产品市场竞争力。
因此工业锅炉压差发电或动力回收，即解决工艺过程中的余压余热问题，其节能效应十分可观。
对于热电站管道蒸汽余压利用，发电增加了相应能量的能耗。
考虑到锅炉效率的提高、动力发电机组的效率损失（动力机内损失仍转换为热能，不损失）发电的燃料约150g标准煤/Kw.h，比起一般发电燃料耗量（300－400克标准煤/kwg）,节约燃料一半还多，节能效应也十分可观。
2、经济效益;例一台300Kw动力机富裕蒸汽会收发电为例。
一年按7200小时运行计算，每年发电216万度，每度电按0.5元计可获电费108万元。
按每度电350g标准煤计，年可节煤756吨减少二氧化碳1965.6吨。
四行业方案抚顺石油一厂应用全流动力机回收放散蒸汽发电方案抚顺石油一厂目前生产工艺，每年非取暖期每天有约100－400吨0.8－1Mpa富余饱和蒸汽直接排空放散，即浪费了大量能量又产生很大的噪音。
科立隆机械制造有限责任公司与抚顺石油一厂管理人员和工程技术人员广泛交流，一致认为应用汽液全流动力机将排放的蒸汽回收发电是一个一举多得的好项目，即达到节能减排的目的又能取得较好的经济效益同时还可大大降低排空的噪音。
主要技术参数:水蒸汽介质最高进汽压力2.5Mpa ；最高进汽温度250度；最大进排汽压差1.1Mpa。
动力机内效率大于65％单机最大功率1000Kw转速1000－3000rpm无级调速。
