口腔材料学：齿科水门汀

《口腔材料学》课程标准建议课时数: 学时36 学分2一、课程定位《口腔材料学》是口腔医学专业核心能力课程，是口腔医学专业必修课，是口腔医学的重要组成部分。

本课程的教学内容丰富、知识广泛，不仅包括口腔医学内容，还涉及物理、化学、工程学、材料科学以及生物医学基础与临床内容。

通过本课程的学习，使学生能充分掌握《口腔材料学》的基础理论，并在今后的临床实践中，能运用这些知识。

本课程的前导课程为《口腔解剖生理学》、《口腔组织病理学》，后续课程为《口腔内科学》，《口腔颌面外科学》、《口腔修复学》、《口腔正畸学》和《口腔预防医学》。

二、课程任务通过本课程学习，使学生能充分掌握常用口腔材料的基础理论和应用技能，为临床工作奠定坚实基础。

三、教学目标（一）知识目标1．掌握各类口腔材料的组成、性能、应用范围与使用方法。

2．了解口腔材料的定义、类型及其与临床的关系。

（二）能力目标1．掌握常用口腔材料的使用技能。

2．学会口腔常用材料的选择技能。

（三）素质目标1．培养学生勤奋、严谨求实和认真负责的工作态度。

2．注重素质教育，提高学生爱岗敬业、全心全意为病人服务的职业道德。

四、教学内容和要求及教学设计五、师资要求以一个教学班为例，需要教师1-2 人。

承担本门课程教学任务的所有教师应具有“双师” 素质，主讲教师要求具有副高及以上职称，专（校内教师）、兼（临床一线教师）教师比例约为l：2。

实验教师要求有 3 年以上的口腔临床经验，具有协助专业教师指导实训教学的能力。

六、课程资源的开发与利用1．常规课程资源：教学大纲、授课计划、教学进度表、教案、多媒体课件、试题库、影像图库各一套。

其中，教学大纲在教务处指导下由教研室不定期修订；每位主讲教师需有自制的教案、课件、题库。

2．纸质专业图书、电子书籍、期刊、数字图书馆等，由学校图书馆系统性提供，本课程的专业教师对图书馆的购进书目，有重要的参考和建议权。

3．精品课程网站：需有本校自己的精品课程网站，同时参阅借鉴同类院校及本科院校的课程网站。

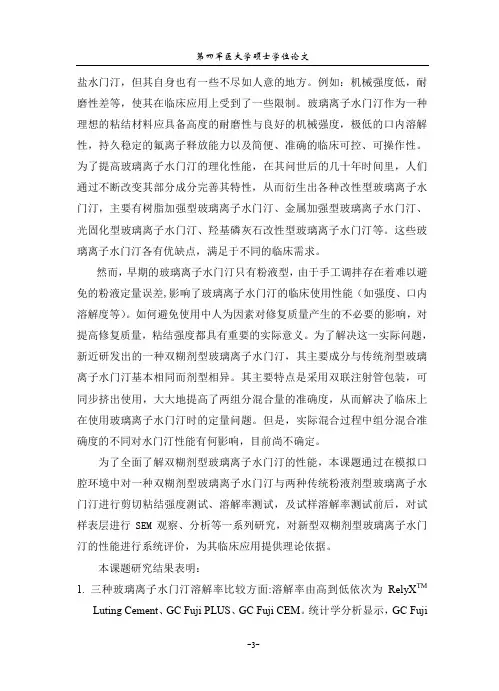

盐水门汀，但其自身也有一些不尽如人意的地方。

例如：机械强度低，耐磨性差等，使其在临床应用上受到了一些限制。

玻璃离子水门汀作为一种理想的粘结材料应具备高度的耐磨性与良好的机械强度，极低的口内溶解性，持久稳定的氟离子释放能力以及简便、准确的临床可控、可操作性。

为了提高玻璃离子水门汀的理化性能，在其问世后的几十年时间里，人们通过不断改变其部分成分完善其特性，从而衍生出各种改性型玻璃离子水门汀，主要有树脂加强型玻璃离子水门汀、金属加强型玻璃离子水门汀、光固化型玻璃离子水门汀、羟基磷灰石改性型玻璃离子水门汀等。

这些玻璃离子水门汀各有优缺点，满足于不同的临床需求。

然而，早期的玻璃离子水门汀只有粉液型，由于手工调拌存在着难以避免的粉液定量误差,影响了玻璃离子水门汀的临床使用性能（如强度、口内溶解度等）。

如何避免使用中人为因素对修复质量产生的不必要的影响，对提高修复质量，粘结强度都具有重要的实际意义。

为了解决这一实际问题，新近研发出的一种双糊剂型玻璃离子水门汀，其主要成分与传统剂型玻璃离子水门汀基本相同而剂型相异。

其主要特点是采用双联注射管包装，可同步挤出使用，大大地提高了两组分混合量的准确度，从而解决了临床上在使用玻璃离子水门汀时的定量问题。

但是，实际混合过程中组分混合准确度的不同对水门汀性能有何影响，目前尚不确定。

为了全面了解双糊剂型玻璃离子水门汀的性能，本课题通过在模拟口腔环境中对一种双糊剂型玻璃离子水门汀与两种传统粉液剂型玻璃离子水门汀进行剪切粘结强度测试、溶解率测试，及试样溶解率测试前后，对试样表层进行SEM观察、分析等一系列研究，对新型双糊剂型玻璃离子水门汀的性能进行系统评价，为其临床应用提供理论依据。

本课题研究结果表明：1. 三种玻璃离子水门汀溶解率比较方面:溶解率由高到低依次为RelyX TMLuting Cement、GC Fuji PLUS、GC Fuji CEM。

统计学分析显示，GC FujiCEM（0.0409±0.0133%）的溶解率明显小于GC Fuji PLUS （0.0683±0.02152%）和RelyX TM Luting Cement（0.0790±0.0346%），p<0.05）；而GC Fuji PLUS与RelyX TM Luting Cement之间无显著性差异（p>0.05）。

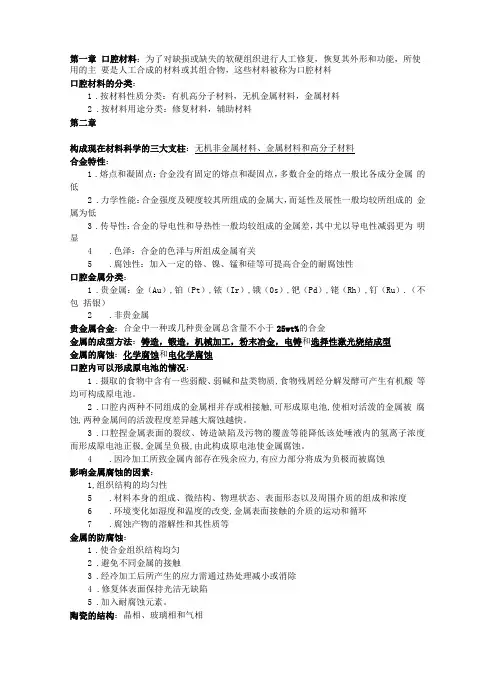

第一章口腔材料：为了对缺损或缺失的软硬组织进行人工修复，恢复其外形和功能，所使用的主要是人工合成的材料或其组合物，这些材料被称为口腔材料口腔材料的分类：1.按材料性质分类：有机高分子材料，无机金属材料，金属材料2.按材料用途分类：修复材料，辅助材料第二章构成现在材料科学的三大支柱：无机非金属材料、金属材料和高分子材料合金特性：1.熔点和凝固点：合金没有固定的熔点和凝固点，多数合金的熔点一般比各成分金属的低2.力学性能：合金强度及硬度较其所组成的金属大，而延性及展性一般均较所组成的金属为低3.传导性：合金的导电性和导热性一般均较组成的金属差，其中尤以导电性减弱更为明显4.色泽：合金的色泽与所组成金属有关5.腐蚀性：加入一定的铬、镍、锰和硅等可提高合金的耐腐蚀性口腔金属分类：1.贵金属：金（Au）,铂（Pt）,铱（Ir）,锇（0s）,钯（Pd）,铑（Rh）,钉（Ru）.（不包括银）2.非贵金属贵金属合金：合金中一种或几种贵金属总含量不小于25wt%的合金金属的成型方法：铸造，锻造，机械加工，粉末冶金，电铸和选择性激光烧结成型金属的腐蚀：化学腐蚀和电化学腐蚀口腔内可以形成原电池的情况：1.摄取的食物中含有一些弱酸、弱碱和盐类物质,食物残屑经分解发酵可产生有机酸等均可构成原电池。

2.口腔内两种不同组成的金属相并存或相接触,可形成原电池,使相对活泼的金属被腐蚀,两种金属间的活泼程度差异越大腐蚀越快。

3.口腔捏金属表面的裂纹、铸造缺陷及污物的覆盖等能降低该处唾液内的氢离子浓度而形成原电池正极,金属呈负极,由此构成原电池使金属腐蚀。

4.因冷加工所致金属内部存在残余应力,有应力部分将成为负极而被腐蚀影响金属腐蚀的因素：1,组织结构的均匀性5.材料本身的组成、微结构、物理状态、表面形态以及周围介质的组成和浓度6.环境变化如湿度和温度的改变,金属表面接触的介质的运动和循环7.腐蚀产物的溶解性和其性质等金属的防腐蚀：1.使合金组织结构均匀2.避免不同金属的接触3.经冷加工后所产生的应力需通过热处理减小或消除4.修复体表面保持光洁无缺陷5.加入耐腐蚀元素。
