辽宁省盘锦市2018-2019学年九年级物理上学期第三次月考试卷(含解析)

辽宁初三初中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.以下数据中符合实际的是（）A．对人体安全的电压不高于220 VB．人的正常体温约37℃C．人步行的速度约3.1 m/sD．一个中学生的质量约600 g2.利用磁场对通电导体产生力的作用来制造的电器是（）A．电风扇B．发电机C．电铃D．电话3.看电视节目换台时，实际上是在改变（）A．电视台的发射频率B．电视台发射的电磁波的波速C．电视机的接收频率D．电视机接收的电磁波的波速4.一个凸透镜的焦距为10cm，当物体沿主光轴从距这个凸透镜50cm处逐渐移向凸透镜20cm处的过程中，物体通过这个凸透镜所成的像的变化是（）A．逐渐变大B．逐渐变小C．不变D．无法判断5.在研究发光物体时，引入了“光源”的概念；在研究光的传播时，引入了“光线”的概念；在研究发声物体时，引入了“声源”的概念；在研究机械运动时，引入了“参照物”的概念，其中根据客观事实进行假象但实际并不存在的是（）A．参照物B．光线C．声源D．光源6.如图所示电路中，当滑片P向右滑动时（）A．电压表示数增大，灯泡变暗B．电压表示数增大，灯泡变亮C．电压表示数减小，灯泡变暗D．电流表示数增大，灯泡变亮7.如图所示，把一金属块挂在弹簧测力计下，全部浸于水中，弹簧测力计的示数为F，若让弹簧测力计的示数变小，做法不可行的是（）A．往烧杯里加水B．往烧杯里加些盐C．往烧杯里加些酒精D．把弹簧测力计向上提一下，但金属块不露出水面8.关于内能，下列说法中正确的是（）A．温度低于0℃的物体也会具有内能B．物体具有内能，也可以同时具有机械能C．具有机械能的物体不一定具有内能D．内能是不同于机械能的一种形式的能9.甲、乙两只普通照明灯泡分别标有“110V25W”和“110V100W”字样，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻大于乙灯的电阻C．两灯并联在110V的电路中，乙灯比甲灯亮D．两灯串联在220V的电路中，乙灯比甲灯亮二、填空题1.你在湖边漫步，你同时能看到水中的白云和鱼，前者是由于光的形成．后者是由于光的形成．（填“反射”或“折射”）2.考场上卷纸翻动的声音是卷纸产生的，由于两个监考老师声音的不同，我们不用看就知道哪个老师在讲话．要求考场及走廊肃静，是从处降低噪声的．3.冬天，温泉水面的上方笼罩着一层白雾，这是温泉水先后形成的小水滴；雪花飘落到池水中立刻不见踪影，这是雪花成水融入温泉水中．（填物态变化名称）4.前不久，在南京某展览中心展出了一些能源应用产品，如“能发电的小风车、琳琅满目的太阳能小家电”，它们所利用的能源均属于能源（选填“可再生”或“不可再生”），使用这种能源的优点是．（只写一条）=0.9×103kg/m3）．5.1cm3的冰熔化成水后，质量是 g，体积是 cm3．（ρ冰6.如图甲所示，塑料挂钩的吸盘能“吸”在平滑的墙面上，是由于的存在．挂钩能够承受一定的拉力而不脱落，是由于吸盘受到墙面的力作用．如图乙所示，有两个完全相同的容器，分别盛有适量的水和浓盐水，某同学用压强计鉴别这两种液体，则图（a/b）中装的是盐水．7.如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则小灯泡将（填“正常发光”或“不会发光”），电压表的示数将，电流表的示数将．（填“变大”、“变小”或“不变”）8.如图1所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值．这四组对应的值在图2的U﹣I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U，定值电阻的0．据此分析：阻值为R（1）E点表示的电流表、电压表的示数分别为、．电路处在状态．（2）F点表示的电压表、电流表的示数分别为、．此时电路处在状态．三、简答题开启啤酒瓶的瞬间伴有“嘭”的一声，瓶中有一股“白烟”冒出，试解释这一现象．四、计算题小兵同学想知道一辆小汽车的实际功率是多少，他从驾驶员师傅处了解到，该汽车100km耗油约7kg，从书上查得汽油的热值q=4.6×107J/kg，他又测出在平直公路上，人用644N的水平拉力可使汽车匀速前进（空气阻力不计）求：（1）该小汽车行驶100km，消耗的总能量是多少？（2）该小汽车匀速行驶100km，做的有用功是多少？（3）该小汽车的效率是多少？五、综合题CFXR型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率节，R为22W．（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？的阻值多大？（2）电热丝R产生的热量为多少？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R六、实验题1.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：（1）要使烛焰的像能成在光屏的中央，应将蜡烛向（填“上”或“下”）调整．（2）烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm．（3）使烛焰向右移动2cm，此时应该将光屏向（填“左”或“右”）移至另一位置，才能得到一个倒立、（填“放大”、“缩小”或“等大”）的清晰实像．2.在大坝修建中要用到大量碎石子．小华随意选取其中一块石子，准备在实验室测定它的密度．（1）他先将天平放在水平桌面上，移动游码至标尺左端处，发现指针静止在分度盘中央的右侧，则应将平衡螺母向调节，直至天平平衡．（2）用调好的天平测石子的质量，当盘中所加砝码和游码位置如图（甲）所示时，天平平衡，则此石子的质量为 g．在量筒内装有一定量的水，该石子放入前、后的情况如图（乙）所示，则石子的体积是 cm3，此石子的密度是 kg/m3．3.小强同学要测量额定电压为2.5V、小灯泡的功率：（1）连接的不完整实物电路如图（甲）所示．请用笔画线代替导线，完成实物电路的连接．（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是．（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P 向（选填“A”或“B”）端移动，使电压表的示数为 V．（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．观察图丙所示的I﹣U图象不是直线的原因是．（5）若想接着探究电流与电压的关系，需要补充的实验器材是．（6）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是．辽宁初三初中物理月考试卷答案及解析一、选择题1.以下数据中符合实际的是（）A．对人体安全的电压不高于220 VB．人的正常体温约37℃C．人步行的速度约3.1 m/sD．一个中学生的质量约600 g【答案】B【解析】A、人体的安全电压应不高于36V，220V不合实际；B、人的正常体温应为37℃左右，符合实际；C、人正常步行的速度约为1m/s，3.1m/s不符合实际；D、一个初中生的体重约500N，也就是50kg左右，600g不合实际．故选B．2.利用磁场对通电导体产生力的作用来制造的电器是（）A．电风扇B．发电机C．电铃D．电话【答案】A【解析】A、电风扇利用电动机工作，其工作原理是通电导体在磁场中受力，故A符合题意；B、发电机的原理是电磁感应现象，故B不符合题意；C、电铃的主要元件是电磁铁，其原理是电流的磁效应，故C不符合题意；D、电话是利用电磁感应原理制成的，故D不符合题意．故选A．3.看电视节目换台时，实际上是在改变（）A．电视台的发射频率B．电视台发射的电磁波的波速C．电视机的接收频率D．电视机接收的电磁波的波速【答案】C【解析】电视台是发射电磁波，电视机是用来接收电磁波，由于各电视台的发射的电磁波频率不同，因此电视机选台实际上是在改变电视机的接收频率；各种频率的电磁波在空气中的传播速度是一定的．故选C．4.一个凸透镜的焦距为10cm，当物体沿主光轴从距这个凸透镜50cm处逐渐移向凸透镜20cm处的过程中，物体通过这个凸透镜所成的像的变化是（）A．逐渐变大B．逐渐变小C．不变D．无法判断【答案】A【解析】因为凸透镜的焦距为10cm，当物体沿主光轴从距透镜50cm处沿主光轴移到距透镜20cm处时，物体始终在凸透镜的二倍焦距以外，所以此时所成的像始终是倒立缩小的实像，当物距减小时，像距增大，像变大．故选A．5.在研究发光物体时，引入了“光源”的概念；在研究光的传播时，引入了“光线”的概念；在研究发声物体时，引入了“声源”的概念；在研究机械运动时，引入了“参照物”的概念，其中根据客观事实进行假象但实际并不存在的是（）A．参照物B．光线C．声源D．光源【答案】B【解析】在研究发光物体时，引入了“光源”的概念；在研究发声物体时，引入了“声源”的概念；在研究机械运动时，引入了“参照物”的概念，光源、声源、参照物都是实实在在的物体；在研究光的传播规律时引入的光线，能够形象地说明光的传播特点，但实际上都不存在．故选B．6.如图所示电路中，当滑片P向右滑动时（）A．电压表示数增大，灯泡变暗B．电压表示数增大，灯泡变亮C．电压表示数减小，灯泡变暗D．电流表示数增大，灯泡变亮【答案】A【解析】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流，当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大，又知：电源电压保持不变，∴根据欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；又∵灯泡的阻值不变，∴根据U灯=IR灯可知灯泡两端电压变小；又∵灯泡的电阻不变，电流变小，由公式P灯=I2R灯可知：灯泡的实际功率变小，∴灯泡变暗；又∵U滑=U﹣U灯，∴可判断U滑变大．故选A．7.如图所示，把一金属块挂在弹簧测力计下，全部浸于水中，弹簧测力计的示数为F，若让弹簧测力计的示数变小，做法不可行的是（）A．往烧杯里加水B ．往烧杯里加些盐C ．往烧杯里加些酒精D ．把弹簧测力计向上提一下，但金属块不露出水面【答案】ACD 【解析】A 、由于原来金属块全部浸于水中，往烧杯里加水，水的密度不变，根据F 浮=ρgV 排可知，浮力不变，则测力计示数不变，故A 错误；B 、往烧杯里加些盐，液体的密度变大，根据F 浮=ρgV 排可知，浮力变大，根据F=G ﹣F 浮可知，测力计示数变小，故B 正确；C 、往烧杯里加些酒精，液体的密度变小，根据F 浮=ρgV 排可知，浮力变小，根据F=G ﹣F 浮可知，测力计示数变大，故C 错误；D 、把弹簧测力计向上提一下，金属块不露出水面，则排开液体的体积，水的密度不变，根据F 浮=ρgV 排可知，浮力不变，则测力计示数不变，故D 错误． 故选ACD ．8.关于内能，下列说法中正确的是（ ） A ．温度低于0℃的物体也会具有内能 B ．物体具有内能，也可以同时具有机械能 C ．具有机械能的物体不一定具有内能 D ．内能是不同于机械能的一种形式的能【答案】ABD 【解析】A 、一切物体在任何情况下都有内能，故A 正确，B 、运动的物体有机械能，也有内能，故B 正确，C 、运动的物体有机械能，也有内能，故C 错误，D 、内能是不同于机械能的一种形式的能，故D 正确， 故选ABD ．9.甲、乙两只普通照明灯泡分别标有“110V 25W”和“110V 100W”字样，下列说法中正确的是（ ） A ．两灯均正常发光时，乙灯消耗的电能较多B ．两灯均正常发光时，甲灯的电阻大于乙灯的电阻C ．两灯并联在110V 的电路中，乙灯比甲灯亮D ．两灯串联在220V 的电路中，乙灯比甲灯亮【答案】BC【解析】A 、用电器工作消耗的电能W=Pt ，用电器正常工作，没有工作时间，不能判断消耗电能的多少．不符合题意．B 、根据额定电压和额定功率，计算甲乙两灯的正常工作的电阻． R 甲===1936ΩR 乙===484Ω，通过上面计算知，甲灯正常工作时的电阻大．符合题意．C 、两灯并联在110V 的电路中，两灯消耗的功率都等于其额定功率，即甲灯的实际功率小于乙灯的实际功率，所以乙灯比甲灯亮，符合题意．D 、当甲乙两灯串联时，根据P=I 2R 知，电流相同，甲电阻越大，甲实际功率越大，甲电灯越亮．不符合题意． 故选BC ．二、填空题1.你在湖边漫步，你同时能看到水中的白云和鱼，前者是由于光的 形成．后者是由于光的 形成．（填“反射”或“折射”）【答案】反射；折射【解析】（1）因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，看到的是鱼的虚像，是由光的折射形成的．由于折射角大于入射角，所以鱼的实际位置要比看到的位置要深．（2）水中的“白云”是在水中形成的像，即平面镜成像，故看到水中的“白云”是由光的反射形成的与物体等大的虚像．2.考场上卷纸翻动的声音是卷纸产生的，由于两个监考老师声音的不同，我们不用看就知道哪个老师在讲话．要求考场及走廊肃静，是从处降低噪声的．【答案】振动；音色；声源【解析】考场上卷纸翻动的声音由于卷纸振动产生的；两个监考老师说话时，发出声音的特色不同，就是指音色不同，所以我们不用看就知道哪个老师在讲话．要求考场及走廊肃静，就是不让说话，即在声源处减弱噪声．3.冬天，温泉水面的上方笼罩着一层白雾，这是温泉水先后形成的小水滴；雪花飘落到池水中立刻不见踪影，这是雪花成水融入温泉水中．（填物态变化名称）【答案】汽化；液化；熔化【解析】（1）温泉水上面笼罩着一层白雾，是温泉内的水先汽化，遇到冷的空气液化形成的小水滴；（2）雪花落入池水中不见踪影，由固态变成液态，属于熔化现象．4.前不久，在南京某展览中心展出了一些能源应用产品，如“能发电的小风车、琳琅满目的太阳能小家电”，它们所利用的能源均属于能源（选填“可再生”或“不可再生”），使用这种能源的优点是．（只写一条）【答案】可再生；清洁不会造成环境污染（答案不唯一）【解析】风能、太阳能都是新型的可再生能源，越来越被广泛利用，它的优点很多，比如：太阳能分布广阔，获取方便；清洁不会造成环境污染；5.1cm3的冰熔化成水后，质量是 g，体积是 cm3．（ρ冰=0.9×103kg/m3）．【答案】0.9；0.9【解析】由ρ=得，冰的质量：m冰=ρ冰V冰=0.9g/cm3×1cm3=0.9g；质量是物体的属性，不随状态变化，即水的质量m水=m冰=0.9g，由ρ=得，水的体积：V水===0.9cm3．6.如图甲所示，塑料挂钩的吸盘能“吸”在平滑的墙面上，是由于的存在．挂钩能够承受一定的拉力而不脱落，是由于吸盘受到墙面的力作用．如图乙所示，有两个完全相同的容器，分别盛有适量的水和浓盐水，某同学用压强计鉴别这两种液体，则图（a/b）中装的是盐水．【答案】大气压；静摩擦力（摩擦力）；a【解析】是大气压的存在使吸盘被压在了墙面上的；阻碍拉力的力是吸盘与墙面之间的摩擦力；读图乙可知，a、b两容器中，金属盒的深度相同，U形管中的液面高度差a大于b，因此，a中装的是盐水．7.如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则小灯泡将（填“正常发光”或“不会发光”），电压表的示数将，电流表的示数将．（填“变大”、“变小”或“不变”）【答案】正常发光；变小；不变【解析】由电路图可知，电流表和灯泡是串联在一起的，所以通过它们的电流相等，电压表测灯泡两端的电压，电流表测电路中的电流；若将小灯泡和电流表的位置对换电路图如图所示：电流表仍测串联电路的电流，电压表测电流表两端的电压，串联电路的电阻不变，电压不变，电路中得电流不变，所以电流表的示数不变，灯泡正常发光，电压表的示数变小．8.如图1所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值．这四组对应的值在图2的U﹣I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U，定值电阻的阻值为R．据此分析：（1）E点表示的电流表、电压表的示数分别为、．电路处在状态．（2）F点表示的电压表、电流表的示数分别为、．此时电路处在状态．；断路（2）0；；通路（电压表被短路）【答案】（1）0；U串联在电源两端，故电压表约等【解析】（1）E点代表I轴为0，I=0意味着开关是断开的，电压表相当于与R；于电源电压，即U=U接入电路，所以电路（2）F点代表U轴为0，即电压表示数为0，意味着滑动变阻器接入阻值为0，此时只有R中的电流I=，此时电路是通路状态．三、简答题开启啤酒瓶的瞬间伴有“嘭”的一声，瓶中有一股“白烟”冒出，试解释这一现象．【答案】见解析【解析】啤酒瓶内的气压大于外界的气压，当开启瓶盖时，瓶内气体膨胀对瓶盖做功，导致气体的内能减小，温度降低，使水蒸气液化成小水珠，也就看到“白烟”．四、计算题小兵同学想知道一辆小汽车的实际功率是多少，他从驾驶员师傅处了解到，该汽车100km耗油约7kg，从书上查得汽油的热值q=4.6×107J/kg，他又测出在平直公路上，人用644N的水平拉力可使汽车匀速前进（空气阻力不计）求：（1）该小汽车行驶100km，消耗的总能量是多少？（2）该小汽车匀速行驶100km，做的有用功是多少？（3）该小汽车的效率是多少？【答案】（1）该小汽车行驶100km，消耗的总能量是3.22×108J；（2）该小汽车匀速行驶100km，做的有用功是6.44×107J；（3）该小汽车的效率是20%【解析】（1）汽油完全燃烧放出的热量：Q=mq=7kg×4.6×107J/kg=3.22×108J；（2）做的有用功：W=Fs=644N×100×103m=6.44×107J；（3）小汽车的效率：η=×100%=×100%=20%．五、综合题CFXR型“220V 1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率节，R为22W ．（1）电饭煲在高温烧煮挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min ，电热丝R 0产生的热量为多少？ 【答案】（1）电饭煲在高温烧煮挡时，开关S 应与触点2连接． （2）电热丝R 0的阻值为44Ω．（3）当电饭煲在正常焖饭、保温时电路中的电流为0.1A ；焖饭、保温10min ，电热丝R 0产生的热量为264J 【解析】（1）由于两端电压一定，由P=UI=U =知，R 小时功率大．因此，S 应接2触点时，电饭煲在高温烧煮．（2）由题意高温烧煮时功率为1100W 得：P 0=UI=即R 0=；（3）由焖饭时电路总功率为22W ，得P 1=UI 1则：I 1===0.1A焖饭10min 电热丝R 0产生的热量：Q=I 12R 0t=（0.1A ）2×44Ω×10×60s=264J ．六、实验题1.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：（1）要使烛焰的像能成在光屏的中央，应将蜡烛向 （填“上”或“下”）调整．（2）烛焰放距凸透镜20cm 处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm ． （3）使烛焰向右移动2cm ，此时应该将光屏向 （填“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”或“等大”）的清晰实像．【答案】（1）下；（2）10；（3）右；放大【解析】（1）在图示的情况下，烛焰中心的高度要高于凸透镜、光屏中心的高度，为了使三者的中心在同一高度，所以要降低烛焰的高度．故向下移动蜡烛．（2）由题意可知，当物距为20厘米时，物体成一个等大的实像，根据凸透镜成像的规律可知，此时的物距等于二倍焦距，所以，凸透镜的焦距是10厘米．（3）原来物体成等大实像时，像距也等于二倍焦距；当烛焰向右移动2厘米时，此时的物距为18厘米，大于一倍焦距小于二倍焦距．根据凸透镜成像的规律可知，此时的像距大于二倍焦距，所以 要向远处移动光屏，即向右移动光屏．此时成的像是倒立放大的实像．2.在大坝修建中要用到大量碎石子．小华随意选取其中一块石子，准备在实验 室测定它的密度．（1）他先将天平放在水平桌面上，移动游码至标尺左端 处，发现指针静止在分度盘中央的右侧，则应将平衡螺母向 调节，直至天平平衡．（2）用调好的天平测石子的质量，当盘中所加砝码和游码位置如图（甲）所示时，天平平衡，则此石子的质量为 g ．在量筒内装有一定量的水，该石子放入前、后的情况如图（乙）所示，则石子的体积是 cm 3，此石子的密度 是 kg/m 3．【答案】（1）零刻度线；左；（2）38.4； 15； 2.56×103【解析】（1）在调节天平平衡时，先将天平放在水平桌面上，移动游码至标尺左端零刻度线处；指针静止在分度盘中央的右侧，则左盘高，平衡螺母应向左调节；（2）由图甲知，标尺的分度值为0.2g，所以石子的质量m=20g+10g+5g+3.4g=38.4g由图乙知，量筒的分度值为1ml，水的体积为30ml，水和石子的体积为45ml，所以石子的体积为V=45ml﹣30ml=15ml=15cm3；ρ===2.56g/cm3=2.56×103kg/m3．3.小强同学要测量额定电压为2.5V、小灯泡的功率：（1）连接的不完整实物电路如图（甲）所示．请用笔画线代替导线，完成实物电路的连接．（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是．（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为 V．（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．观察图丙所示的I﹣U图象不是直线的原因是．（5）若想接着探究电流与电压的关系，需要补充的实验器材是．（6）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是．【答案】（1）如图（2）灯泡处断路；（3）B；2.5；（4）0.75；灯丝的电阻随温度的升高而增大；（5）定值电阻；（6）PB部分和PC部分串联，电流相等，PB部分比PC部分的电阻大，根据焦耳定律Q=I2Rt，在通电相同的条件下，PB部分产生的热量较多，所以热【解析】（1）将电压表并联在灯泡的两端，灯泡的额定电压为2.5V，电源电压为3V，所以电压表应选择0～3V的量程，如图所示：；（2）闭合开关后，灯泡不亮，电流表指针几乎不动，可见某处发生了断路，电压表有示数且接近电源电压，说明与电压表并联的灯泡断路；（3）由图乙知，电压表量程应选择0～3V，分度值为0.1V，所以电压表示数为2.2V，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向B端移动，使电压表的示数等于2.5V；（4）由图象知，当电压为2.5V时，电流表示数为0.3A，所以P=UI=2.5V×0.3A=0.75W；由于灯丝的电阻随温度的升高而增大，所以I﹣U图象不是直线；（5）若想接着探究电流与电压的关系，需保持电阻不变，所以还需补充定值电阻；（6）PB部分和PC部分串联，根据Q=I2Rt，两部分的电流相同，通电时间相同，由于PB的电阻大于PC的电阻，所以PB部分产生的热量多，比较热．。

九年级物理第三次月考试卷选择题答题卡1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18一、单项选择题（每小题2分，共30分）1．以下估侧中，符合实际的是（）A．电视机功率约为200 W B．人正常步行速度约为5 m/sC．你所在考场室温约为45℃ D．课桌质量约为200 g2．生物体内水的比例很高，有利于调节体温，可以避免温度变化太快对生物体造成损害。

这主要是因为水的（）A.质量较小 B．比热容较大 C．沸点较高 D．凝固点较低3．下列说法错误的是（）A．划燃火柴是利用做功的方式使火柴温度升高的B．油菜花开放时，香气袭人是扩散现象C．冬季取暖用水做媒介是因为水的比热容较大D．破镜难圆是因为分子间有斥力4. 如图5所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧。

下列说法正确的是（）A．迅速向上抽活塞，硝化棉也能燃烧B．此实验只通过热传递改变筒内空气的内能C．下压活塞的过程，空气的内能转化为活塞的机械能D．硝化棉燃烧，是因为筒内空气的温度升高，内能增大5．对于图中所示的四幅图，下列说法中正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力C．丙图中活塞向上运动是内燃机的做功冲程D．丁图中小朋友下滑时，内能转化为机械能6．在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中通常情况下属于导体的是（）A. ①④⑤ B．①⑤⑥ C．②③④D．②③⑥7.楼道里，夜间电灯总是亮着会浪费电能。

小明利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）8.如图所示的电路中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是( ）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小9．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.9A．下列说法正确的是（）A．小灯泡L1与L2中的电流之比为3：2B．小灯泡L1与L2的电压之比为5：3C．小灯泡L1与L2的灯丝电阻之比为3：2D．小灯泡L1与L2的电功率之比为5：310. 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A. L1断路 B. L1短路C. L2断路 D. L2短路11．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2VC．2V 8V D．2V 10V12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中不正确的是 ( )A．电源电压为6 VB．R2＝20 Ω时，电压表示数为4 VC．该电路的最大功率为3.6 WD．P在b端时，电阻R1的功率为0.1 W13.如图所示在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是 ( )A．整理器材，结束实验B．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值14．右图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图像．若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率为（）A．24Ω 0.6732. 答：因为水的比热容较大，Q=CM△t,白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温33.略34. 解：（1）太阳能热水器中的水质量：m=ρV=103kg/m3×100×10﹣3m3=100kg，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（40℃﹣20℃）=8.4×106J；（2）由于不计热量的散失，则Q吸=Q放，由Q放=qV可得：V===0.21m3．35. 解：（1）∵P=11W，U=220V，∴灯泡正常工作时的电流为：I===0.05A．（2）24盏灯泡的总功率为P总=24P=24×11W=264W=0.264kW，而t=5h×30=150h，∴消耗的电能为：W=P总t=0.264kW×150h=39.6kW•h．（3）白炽灯比节能灯多消耗的电功率为：△P=（40W﹣11W）×24=29W×24=0.696kW，∴白炽灯比节能灯多消耗的电能为：△W=△Pt=0.696kW×150h=104.4kW•h，而电费的单价为：0.5元/kW•h∴白炽灯比节能灯多交的电费为：104.4kW•h×0.5元/kW•h=52.2元．【拓展资料】（1）初中物理10条知识点总结（一）。

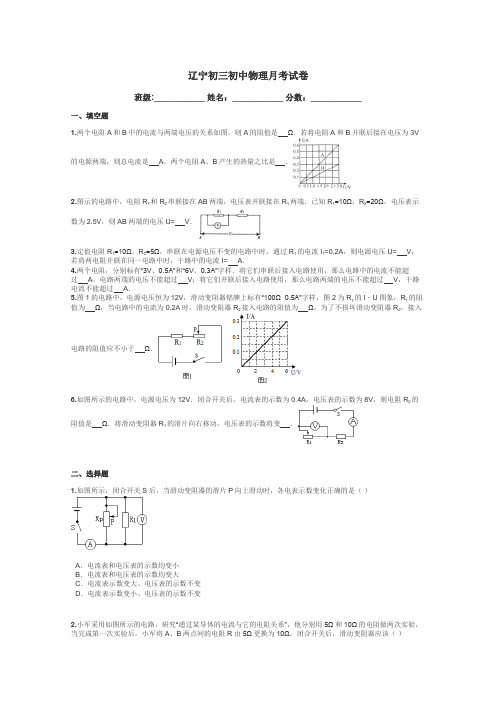

辽宁初三初中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、填空题1.两个电阻A 和B 中的电流与两端电压的关系如图，则A 的阻值是 Ω．若将电阻A 和B 并联后接在电压为3V 的电源两端，则总电流是 A ，两个电阻A 、B 产生的热量之比是 ．2.图示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1=10Ω，R 2=20Ω，电压表示数为2.5V ，则AB 两端的电压U= V ．3.定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U= V ；若将两电阻并联在同一电路中时，干路中的电流I= A ．4.两个电阻，分别标有“3V 、0.5A”和“6V 、0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过 A ，电路两端的电压不能超过 V ；将它们并联后接入电路使用，那么电路两端的电压不能超过 V ，干路电流不能超过 A ．5.图1的电路中，电源电压恒为12V ，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R 1的I ﹣U 图象，R 1的阻值为 Ω，当电路中的电流为0.2A 时，滑动变阻器R 2接入电路的阻值为 Ω，为了不损坏滑动变阻器R 2，接入电路的阻值应不小于 Ω．6.如图所示的电路中，电源电压为12V ．闭合开关后，电流表的示数为0.4A ，电压表的示数为8V ，则电阻R 2的阻值是 Ω．将滑动变阻器R 1的滑片向右移动，电压表的示数将变 ．二、选择题1.如图所示，闭合开关S 后，当滑动变阻器的滑片P 向上滑动时，各电表示数变化正确的是（ ）A ．电流表和电压表的示数均变小B ．电流表和电压表的示数均变大C ．电流表示数变大、电压表的示数不变D ．电流表示数变小、电压表的示数不变2.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A 、B 两点间的电阻R 由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）A ．保持变阻器滑片不动B ．将变阻器滑片向右移动C ．将变阻器滑片向左移动D ．更换阻值更大的滑动变阻器3.有关温度、热量、内能的说法，正确的是（ ）A ．物体吸收热量，内能一定增加，同时温度一定升高B ．物体温度升高，不一定吸收热量，但内能一定增加C ．物体温度升高，内能不一定增加，但一定吸收热量D ．发生热传递时，热量总是从内能大的物体传递给内能小的物体4.初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）A ．铜块放热，水吸热B ．铜块吸热，水放热C ．铜块与水之间不发生热传递D ．水的内能传递到铜块上5.图示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器．闭合开关S ，移动滑片P ，多次记录电压表示数U 和对应的电流表示数I ，则绘出的U ﹣I 关系图象正确的是（ ）A ．B ．C ．D ．6.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．电流表开路，并且L 1、L 2灯丝断了B ．L 1灯丝断了C ．灯泡L 2开路D ．灯泡L 1短路三、计算题如图所示的电路，电源电压为6V 且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l ）将滑片P 移到最右端，闭合S 1，断开S 2，求电流表的示数I 1．（2）保持滑片P 在最右端，闭合S 1、S 2，电流表示数I=5I 1，求R 2的阻值．（3）将滑片P 移至某一位置，闭合S 1、S 2，电流表示数为0.68A ，求此时滑动变阻器接入电路的阻值．四、实验题在“测量小灯泡的电阻”试验中，小灯泡的额定电压是2.5伏．（1）请你用笔画线代替导线将图1所示电路连接完整．（2）小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是 ． （3）排除故障后，继续试验，如图2所示是小灯泡正常发光时的电流，此时灯丝的电阻是 Ω．（4）大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：大梦：用如图3所示电路（滑动变阻器最大阻值已知）．闭合开关，分别读出滑片在A 、B 两端时电压表的示数，然后计算出小灯泡的电阻．小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图4所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻．你认为 设计的方案好，理由是 ．辽宁初三初中物理月考试卷答案及解析一、填空题1.两个电阻A 和B 中的电流与两端电压的关系如图，则A 的阻值是 Ω．若将电阻A 和B 并联后接在电压为3V 的电源两端，则总电流是 A ，两个电阻A 、B 产生的热量之比是 ．【答案】5； 0.9； 2：1【解析】（1）由电路图可知，两电阻的U ﹣I 图象为一次函数，则元件A 和元件B 为定值电阻，再根据图象读出任意一组电压和电流值，根据欧姆定律求出两元件的阻值；（2）两电阻并联时两端的电压相等，根据图象读出通过的电流，根据并联电路的电流特点求出电路中的总电流；（3）根据公式Q=I 2Rt 可计算两个电阻产生的热量之比．解：（1）由图象可知，两元件为定值电阻，且当U A =U B =3V 时，I A =0.6A ，I B =0.3A ，由I=可得，两元件的电阻：R A ===5Ω，R B ===10Ω．（2）因并联电路中各支路两端的电压相等，所以，将A 和B 并联后接在电压为3V 的电源两端时，U A =U B =3V ，由图象可知，I A =0.6A ，I B =0.3A ，因并联电路中干路电流等于各支路电流之和，所以，通过A 和B 的总电流：I=I A +I B =0.6A+0.3A=0.9A ．（3）根据公式Q=I 2Rt ，通电时间相同时，两电阻产生的热量之比：Q A ：Q B =I A 2R A t ：I B 2R B t==．故答案为：5； 0.9； 2：1．【点评】本题考查了并联电路的特点和欧姆定律的应用、焦耳定律公式的应用，关键是根据图象读出电压和电流的对应值．2.图示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1=10Ω，R 2=20Ω，电压表示数为2.5V ，则AB 两端的电压U= V ． 【答案】7.5 【解析】已知两电阻串联，电压表测R 1两端的电压，根据欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律求出电源的电压． 解：两电阻串联，电压表测R 1两端的电压， 电路中的电流I===0.25A ，电源的电压U=I （R 1+R 2）=0.25A×（10Ω+20Ω）=7.5V ．故答案为：7.5．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道简单的计算题．3.定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U= V ；若将两电阻并联在同一电路中时，干路中的电流I= A ．【答案】3；0.9【解析】由串联电路的电流特点结合电阻的串联、欧姆定律求出电源的电压，根据并联电路的特点和欧姆定律求出两电阻并联在同一电路中时干路的电流．解：两电阻串联时，通过两电阻的电流相等，电源的电压U=I （R 1+R 2）=I 1（R 1+R 2）=0.2A×（10Ω+5Ω）=3V ；两电阻并联在同一电路中时，干路电流I=I 1+I 2=+=+=0.9A ．故答案为：3；0.9．【点评】本题考查了电阻的串联和并联电路的特点以及欧姆定律的应用，是一道难度适中的计算题．4.两个电阻，分别标有“3V 、0.5A”和“6V 、0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过 A ，电路两端的电压不能超过 V ；将它们并联后接入电路使用，那么电路两端的电压不能超过 V ，干路电流不能超过 A ．【答案】0.3；7.8；3；0.65【解析】（1）串联电路处处电流相等，为了不损坏电阻，比较两电阻允许通过的最大电流，选其中较小的电流，根据欧姆定律求出两电阻的阻值，再根据电阻的串联求出电路中的总电阻；然后可求电路两端的总电压；（2）并联电路两端电压相等，为了不损坏电阻，然后两电阻两端的电压，选其中较小的电压．然后利用欧姆定律可求得干路电流．解：（1）从题可知，I 1=0.5A ，I 2=0.3A ，因为串联电路中各处各处的电流相等，且I 1＞I 2，所以当它们串联接到电路里时，为了让每一个用电器都工作，串联电路中的电流为I 2=0.3A ；由I=可得，两电阻的阻值：R 1===6Ω，R 2===20Ω，串联电路中总电阻等于各分电阻之和，串联后接入电路总电阻：R=R 1+R 2=6Ω+20Ω=26Ω；电路两端的总电压U=I 2R=0.3A×26Ω=7.8V ；（2）当它们并联接到电路里时，U 1=3V ，U 2=6V ，因为并联电路中各支路两端的电压相等，且U 1＜U 2，为了让每一个用电器都工作，并联电路两端的电压为U 1=3V ．干路电流：I=+=+=0.65A ．故答案为：0.3；7.8；3；0.65．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．5.图1的电路中，电源电压恒为12V ，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R 1的I ﹣U 图象，R 1的阻值为 Ω，当电路中的电流为0.2A 时，滑动变阻器R 2接入电路的阻值为 Ω，为了不损坏滑动变阻器R 2，接入电路的阻值应不小于 Ω．【答案】20；40；4．【解析】（1）根据R 1的I ﹣U 图象读出任意一点电流和对应的电压，根据欧姆定律求出R 1的阻值；（2）由图象读出当电路中的电流为0.2A 时对应的电压，根据串联电路的电压特点求出R 1两端的电压，根据欧姆定律求出滑动变阻器R 2接入电路的阻值；（3）根据滑动变阻器的铭牌可知电路中的最大电流，根据欧姆定律求出电路中的最小电阻，再根据电阻的串联求出接入电路的最小值．解：（1）由图象可知，当U 1=6V 时，I 1=0.3A ，则R 1===20Ω；（2）由电路图可知，两电阻串联，由图象可知当电路中的电流I=0.2A 时，U 1′=4V ，则U 2=U ﹣U 1′=12V ﹣4V=8V ，R 2===40Ω；（3）由滑动变阻器的铭牌可知，电路中的最大电流I max =0.5A ，则电路中的最小总电阻R 总min ===24Ω，滑动变阻器接入电路的最小值R 2min =R 总min ﹣R 1=24Ω﹣20Ω=4Ω．故答案为：20；40；4．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出相关的信息和根据滑动变阻器允许通过的最大电流确定电路中的最小电阻．6.如图所示的电路中，电源电压为12V ．闭合开关后，电流表的示数为0.4A ，电压表的示数为8V ，则电阻R 2的阻值是 Ω．将滑动变阻器R 1的滑片向右移动，电压表的示数将变 ．【答案】10；小【解析】由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；（1）根据串联电路的电压特点求出R 2两端的电压，根据欧姆定律求出R 2的阻值；（2）根据滑片的移动判断接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和R 2两端电压的变化，再根据串联电路的电压特点确定电压表示数的变化．解：由电路图可知，R 1、R 2串联，电压表测滑动变阻器两端的电压U 1，电流表测电路中的电流；（1）由题意可知，U=12V ，I=0.4A ，U 1=8V ，则U 2=U ﹣U 1=12V ﹣8V=4V ，R 2===10Ω．（2）当将滑动变阻器R 1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR 可知，R 2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R 1两端的电压变小，即电压表的示数变小．故答案为：10；小．【点评】判断电压表或者电流表示数变化的题目，需要按照以下步骤进行分析：（1）判断电路的连接方式，并认清电路中电流表、电压表的测量对象；（2）分析滑动变阻器的滑片移动时引起电路中总电阻的变化情况，并根据欧姆定律分析电路中总电流的变化情况，从而分析出电路中测量总电流的电流表的示数变化情况；（3）根据欧姆定律分析定值电阻两端的电压变化情况，根据串、并联电路中的电压和电流关系分析其余电表变化情况．二、选择题1.如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变【答案】D【解析】由电路图可知，定值电阻与滑动变阻器并联在电源两端，电压表测量电源电压（各支路两端的电压），则可知电压表示数不变；根据滑片的移动可知滑动变阻器接入电阻的变化，由欧姆定律可得出通过滑动变阻器的电流的变化，再有并联电路的电流特点得出总电流的变化情况．解：电压表测量电源电压，故电压表示数保持不变；当滑片向上滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得通过滑动变阻器的电流减小；因定值电阻两端电压不变，故通过定值电阻的电流不变；由并联电路的电流规律可得干路电流减小，即电流表A的示数减小．故选D．【点评】本题考查欧姆定律的应用，在分析电路时要注意电压表的接法，可以先将电流表看作短路，电压表看作开路，将电路简化后再思考电压表测谁的电压．2.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A．保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器【答案】B【解析】要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由5Ω换成10Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．解：（1）将AB两点间5Ω的电阻更换为10Ω的电阻，闭合开关，电路总电阻变大，电流变小（电流表示数减小）AB间的电压增大（电压表的示数增大）；（2）为保持AB间的电压不变，要移动滑片使AB间的电压减小：当滑动变阻器连入电路的电阻增大时，即将变阻器滑片向右移动，电路中电流变小，由U=IR可知，AB间的电压减小；故选B．【点评】电源电压不变，两串联电阻，当其中一个电阻增大时，其两端电压也增大，另一个电阻两端的电压同时减小．3.有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【答案】B【解析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．【点评】一般情况下，物体吸收热量，内能增加，温度升高，只有两种特殊情况：晶体熔化和液体的沸腾，它们都是物体吸收热量，内能增加，温度不变要重点记忆．4.初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（）A．铜块放热，水吸热B．铜块吸热，水放热C．铜块与水之间不发生热传递D．水的内能传递到铜块上【答案】A【解析】根据比热容的特点、热传递以及吸收热量公式进行判断．解：水的比热容比铜块的比热容大，初温相同，质量也相同，吸收热量相等，根据吸收热量的公式：Q=Cm△t，可知；铜块的升高的温度比水升高的温度高，故B、C、D不符合题意，A符合题意．故选A．【点评】考查了比热容的特点、热传递以及吸收热量公式的知识点．5.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B．C．D．【答案】A【解析】分析电路的连接方式及电表所测的电路，根据串联电路的电压关系及欧姆定律得出结论．解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总﹣IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小；而U与I的关系是一次函数，一次函数图象为直线，所以B不正确、只有A 图象反应上述关系．故选A．【点评】本题主要考查了欧姆定律的应用，关键能够正确分析电路，确定电表的测量对象，并能够分析出电压表和电流表示数的关系．有一定难度．6.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D ．灯泡L 1短路【答案】B【解析】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路．解：A 、如果电流表开路，两只灯泡L 1、L 2灯丝断了不能发光，电压表、电流表无示数．不符合题意；B 、如果灯泡L 1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C 、如果灯泡L 2开路，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D 、如果灯泡L 1短路不能发光，L 2能够发光．不符合题意．故选B ．【点评】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是并联的用电器断路或其它部分短路．三、计算题如图所示的电路，电源电压为6V 且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l ）将滑片P 移到最右端，闭合S 1，断开S 2，求电流表的示数I 1．（2）保持滑片P 在最右端，闭合S 1、S 2，电流表示数I=5I 1，求R 2的阻值．（3）将滑片P 移至某一位置，闭合S 1、S 2，电流表示数为0.68A ，求此时滑动变阻器接入电路的阻值．【答案】（1）电流表的示数为0.12A ；（2）定值电阻R 2的阻值为12.5Ω；（3）滑动变阻器接入电路的电阻为30Ω．【解析】（1）当滑片在最右端，闭合S 1，断开S 2时，只有滑动变阻器接入电路，并且滑动变阻器接入电路电阻最大．已知电源电压和电路电阻，利用公式I=得到通过的电流；（2）当滑片P 在最右端，闭合S 1、S 2时，滑动变阻器接入电路电阻最大并且与定值电阻R 2并联；已知干路电流与通过滑动变阻器的电流关系，可以得到通过定值电阻R 2的电流；已知电压和电流，利用公式R=得到定值电阻R 2的阻值；（3）已知干路电流和通过定值电阻的电流，可以得到通过滑动变阻器的电流；已知电压和电流，利用公式R=得到滑动变阻器接入电路的阻值．已知：U=6V R 1=50Ω I=5I 1 I′=0.68A求：（1）I 1=？（2）R 2=？（3）R 1′=？解：（1）电流表的示数为I 1===0.12A ；（2）∵I=I 1+I 2∴通过定值电阻的电流为I 2=5I 1﹣I 1=4I 1=4×0.12A=0.48A ，∵I=，∴定值电阻R 2的阻值为R 2===12.5Ω；（3）通过滑动变阻器的电流为I 1′=I′﹣I 2=0.68A ﹣0.48A=0.2A∴滑动变阻器接入电路的电阻为R 1′===30Ω．答：（1）电流表的示数为0.12A ；（2）定值电阻R 2的阻值为12.5Ω；（3）滑动变阻器接入电路的电阻为30Ω．【点评】此题考查的是并联电路的电流、电压特点和欧姆定律的应用，掌握基本规律，根据需要灵活变形是解决此题的关键．四、实验题在“测量小灯泡的电阻”试验中，小灯泡的额定电压是2.5伏．（1）请你用笔画线代替导线将图1所示电路连接完整．（2）小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是．（3）排除故障后，继续试验，如图2所示是小灯泡正常发光时的电流，此时灯丝的电阻是Ω．（4）大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：大梦：用如图3所示电路（滑动变阻器最大阻值已知）．闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻．小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图4所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻．你认为设计的方案好，理由是．【答案】（1）如图所示；（2）连接电路时，开关未断开；（3）5；（4）小梦；灯泡的电阻恒定，误差小．【解析】（1）根据灯泡的额定电压确定电压表的量程且与灯泡并联，滑动变阻器按一上一下的原则串联在电路中；（2）连接好最后一根导线还没闭合开关灯泡就发光，说明开关在连接电路之前是闭合的；（3）额定电压下灯泡正常发光，由电路图可知，电流表的量程，根据分度值读出其大小，根据欧姆定律求出此时灯丝的电阻；（4）根据灯丝的电阻随温度的变化而变化的特点进行分析．解：（1）灯泡的额定电压为2.5V，所以电压表的量程为0～3V，且与灯泡并联，注意电流从正接线柱流入负接线柱流出；滑动变阻器按一上一下的原则串联在电路中，如下图所示：（2）连好电路，没闭合开关灯泡就发光，说明开关之前是闭合的，这是错误操作，为保护电路开关应断开．（3）灯泡正常发光时的电压U=2.5V，由电路图可知，电流表的量程为0～0.6A，分度值为0.02A，所以小灯泡正常发光时的电流I=0.5A；此时灯丝的电阻R===5Ω．（4）滑片在A、B两端时，电路中的电流不同，灯丝的温度不同，会使灯泡的电阻不同，所以根据大梦的方法测量的灯泡的电阻不准确；把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，可根据定值电阻两端的电压和定值电阻的阻值求出电流，根据串联电路的电流关系可知灯泡的电流，从而能够根据公式R=计算出灯泡的电阻，小梦的方法较好一些．故答案为：（1）如上图所示；（2）连接电路时，开关未断开；（3）5；（4）小梦；灯泡的电阻恒定，误差小．【点评】本题考查了电压表量程的选择和连接、滑动变阻器的连接、电流表的读数以及欧姆定律的应用，关键会根据实验电路图和实验步骤评估实验方案的优劣．。

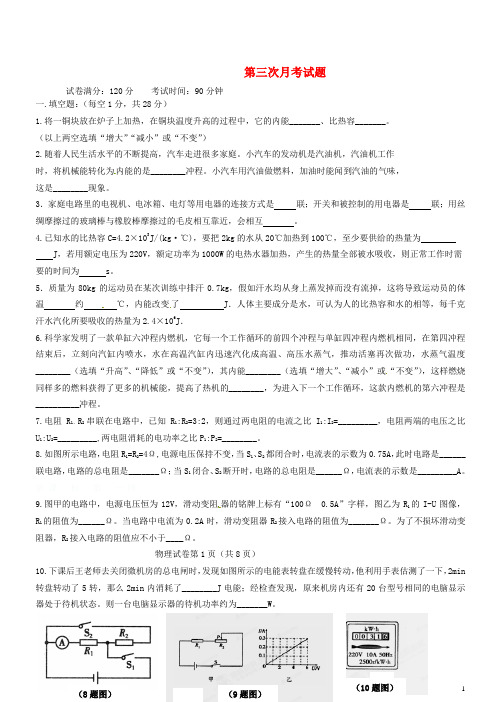

第三次月考试题试卷满分：120分考试时间：90分钟一.填空题：（每空1分，共28分）1.将一铜块放在炉子上加热，在铜块温度升高的过程中，它的内能_______、比热容_______。

（以上两空选填“增大”“减小”或“不变”）2.随着人民生活水平的不断提高，汽车走进很多家庭。

小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是________冲程。

小汽车用汽油做燃料，加油时能闻到汽油的气味，这是________现象。

3．家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是联；开关和被控制的用电器是联；用丝绸摩擦过的玻璃棒与橡胶棒摩擦过的毛皮相互靠近，会相互。

4.已知水的比热容C=4.2×103J/(kg·℃)，要把2kg的水从20℃加热到100℃，至少要供给的热量为J，若用额定电压为220V，额定功率为1000W的电热水器加热，产生的热量全部被水吸收，则正常工作时需要的时间为s。

5．质量为80kg的运动员在某次训练中排汗0.7kg，假如汗水均从身上蒸发掉而没有流掉，这将导致运动员的体温约℃，内能改变了 J．人体主要成分是水，可认为人的比热容和水的相等，每千克汗水汽化所要吸收的热量为2.4×106J．6.科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立刻向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度________（选填“升高”、“降低”或“不变”），其内能________（选填“增大”、“减小”或“不变”），这样燃烧同样多的燃料获得了更多的机械能，提高了热机的________，为进入下一个工作循环，这款内燃机的第六冲程是__________冲程。

7.电阻R1、R2串联在电路中，已知R1:R2=3:2，则通过两电阻的电流之比I1:I2=_________，电阻两端的电压之比U1:U2=_________,两电阻消耗的电功率之比P1:P2=________。

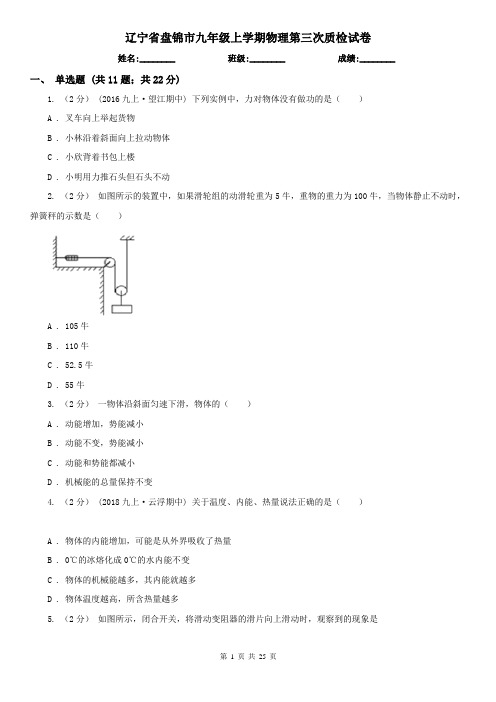

辽宁省盘锦市九年级上学期物理第三次质检试卷姓名:________ 班级:________ 成绩:________一、单选题 (共11题；共22分)1. （2分） (2016九上·望江期中) 下列实例中，力对物体没有做功的是（）A . 叉车向上举起货物B . 小林沿着斜面向上拉动物体C . 小欣背着书包上楼D . 小明用力推石头但石头不动2. （2分）如图所示的装置中，如果滑轮组的动滑轮重为5牛，重物的重力为100牛，当物体静止不动时，弹簧秤的示数是（）A . 105牛B . 110牛C . 52.5牛D . 55牛3. （2分）一物体沿斜面匀速下滑，物体的（）A . 动能增加，势能减小B . 动能不变，势能减小C . 动能和势能都减小D . 机械能的总量保持不变4. （2分） (2018九上·云浮期中) 关于温度、内能、热量说法正确的是（）A . 物体的内能增加，可能是从外界吸收了热量B . 0℃的冰熔化成0℃的水内能不变C . 物体的机械能越多，其内能就越多D . 物体温度越高，所含热量越多5. （2分）如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是A . 灯泡变暗，电压表示数变大B . 灯泡变亮，电压表示数不变C . 灯泡变暗，电压表示数不变D . 灯泡变亮，电压表示数变大6. （2分） (2017九上·成都月考) 下列有关电流表的说法中，错误的是（）A . 电流表要与被测电路串联B . 使用前要检查指针是否对准零刻度线C . 使用电流表时，要注意选择量程D . 电流表能直接接在电源两端7. （2分）(2019·攀枝花) 如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1 ，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2 ，电压表示数为U2 ．已知R1：R2＝2：1，则（）A . ＝，＝B . ＝，＝C . ＝，＝D . ＝，＝8. （2分） (2017九上·龙岗月考) 如图所示，下列说法正确的是（）A . 电流表的连接是正确的B . 电压表的连接是正确的C . 两表的连接都是错误的D . 电流表将会被烧坏9. （2分）(2017·兴庆模拟) 在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是（）A . L断路B . L短路C . R断路D . R短路10. （2分） (2018九上·高邮期末) 电热毯内的电阻丝断了，重新将两个端头接上继续使用，使用中发现接头处的电热毯被烧焦了，这主要是因为（）A . 接头处的电阻大B . 接头处的电流大C . 接头处的电阻小D . 接头处散热慢11. （2分） (2017九上·海拉尔期末) 在综合实践活动中，小明设计了如图所示的实验电路，闭合开关，用电压表和电流表对电路进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A . 电压表V1的示数变大B . 电流表A的示数变小C . 电压表V1的示数变小D . 电压表V2的示数不变二、实验题 (共4题；共19分)12. （2分）在轻质的杠杆两端AB各挂有体积相同的铜块和铝块（ρ铜＞ρ铝）。

物理试卷一、选择题（1-12为单选每小题3分，13-15为多选每题4分，共48分）1．如图所示的电路中电阻R 1＝2Ω，R 2＝1Ω电压U 保持不变当开关S 断开时电流表A 的示数I 当开关S 闭合时电流表A 的示数为I '则I 与I '的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：22．如图是一种自动测定油箱内油面高度的装置R 是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（ ）A ．电路中的电流减小油箱油面降低B ．电路中的电流增大油箱油面降低C ．电路中的电流增大油箱油面升高D ．电路中的电流减小油箱油面升高3．如图所示的电路中电源电压U ＝4．5V 且保持不变电阻R 1＝5Ω变阻器R 2的最大值为20Ω电流表量程为0～0．6A 电压表量程为0～3V 为保证电表安全变阻器连入电路的阻值范围是（ ）A ．2．5Ω～10ΩB ．0Ω～20ΩC ．2．5Ω～20ΩD ．0Ω～10Ω4．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A 、B 两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）A ．记录电流表和电压表的示数B ．将滑动变阻器滑片向右移动C ．将滑动变阻器滑片向左移动D ．适当增加电池的节数5．有一段粗细均匀的电阻丝将它接在6V 的电源上时通过它的电流是0．5A 如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（ ）A ．0．5AB ．1AC ．2AD ．0．25A6．如图所示的电路电源电压不变，当滑动变阻器滑片向右移动时，电压表和电流表示数变化分别为（ ）A ．变大 不变B ．变大变大；C ．不变变大D ．不变变小。

7．关于公式R ＝U/I 下列说法中正确的是（ ）A ．导体两端电压越大电阻越大B ．导体内的电流越大电阻越小C ．R 与U 成正比与I 成反比D ．R 的值不是由U 和I 决定的 8．如图所示为电流与电压的关系图像由此可以判断（ ）A ．R 甲＝R 乙B ．R 甲＜R 乙C ．R 甲＞R 乙D ．无法比较 9．下列四组电阻中哪一对并联后总电阻最小 A ．20k Ω和1Ω B ．2Ω和3Ω C ．10Ω和100Ω D ．10k Ω和20k Ω10．小刚利用电能表测某家用电器的电功率。

辽宁省九年级上学期物理第三次月考试卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共18分)1. （1分） (2018九上·深圳期中) 对下列常见现象的解释，正确的是（）A . 物体热胀冷缩，是因为分子的大小随温度的变化而改变B . 破镜难圆，是因为分子间有排斥力C . 花香四溢，是因为分子在不停地运动D . 水往低处流，是因为分子在不停地运动2. （1分）关于温度、热量和内能，下列说法正确的是（）A . 物体的温度升高，一定吸收了热量B . 0℃的冰块，可能向外放出热量C . 温度相同的两物体间可能会发生热传递D . 温度高的物体，内能大3. （1分）(2018·眉山) 下表中有几种物质的比热容，小张同学根据提供的数据得出了四个结论，其中正确的是（）A . 一杯水比一桶煤油的比热容小B . 液体的比热容一定比固体的比热容大C . 水吸收或放出热量的本领较强，常用作冷却剂D . 比热容是物质自身的性质之一，只和物质的种类有关4. （1分）塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（）A . 灯泡发光时，电能转化为化学能B . 干电池为电源，按键为电路开关C . 金属弹簧为绝缘体，不属于电路的一部分D . 灯泡发光时，灯丝中的电流是由正电荷定向移动形成的5. （1分） (2018九上·周口月考) A、B、C三个轻质小球，分别用丝线悬挂着，已知A球带正电，当把B 球靠近A球时，A、B两球相斥，当把B球靠近C球时，B、C两球也相斥，则可判定（）A . C球一定带正电B . C球一定带负电C . C球一定不带电D . C球可能带正电，可能带负电，可能不带电6. （1分） (2018九上·孝感期末) 如图所示的电路中，开关都闭合着。

有一只灯泡被短路的是（）A .B .C .D .7. （1分）如图甲所示，电流表A1与A的示数分别如图乙、丙所示，则电流表A2的示数为（）A . 0．5 AB . 0．1 AC . 1．7 AD . 1．1 A8. （1分）(2017·赤峰模拟) 如图所示电路中，电源电压恒定，只R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A . 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小B . 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大C . 电压表V1的示数不变，电路消耗的总功率变大D . 电压表V2的示数变小，电路消耗的总功率变小9. （1分） (2019九上·涡阳月考) 如图所示，当开关S闭合后，电路中的两只小灯泡L1、L2均正常发光，则下面几个说法中正确的是（）A . a是电流表，b是电压表B . a是电压表，b是电流表C . a、b都是电流表D . a、b都是电压表10. （1分） (2019九上·南宁期末) 如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。

盘锦市初三物理三模试卷一、单项选择题1．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：22．如图所示，几种热现象的实验中解释正确的是A．图甲所示说明分子之间只存在引力B．图乙所示木塞被冲出时试管口出现“白雾”，说明水蒸气的内能增加C．图丙所示是汽油机的做功冲程，内能转化为机械能D．图丁所示二氧化氮的密度大于空气的密度，因此不能发生扩散现象3．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。

以下判断正确的是A．骑车发电利用了电流的磁效应B．骑车发电利用了磁场对电流的作用C．获胜小组获得的电流要大些D．两个小组烤熟面包用的发热体是串联的4．起重机以1m/s的速度匀速吊起一个重物，钢丝绳的拉力是1000N，若起重机改用4m/s的速度吊起同一个重物匀速下降，则钢丝绳的拉力是（）A．等于250 N B．小于1000 N C．等于1000 N D．大于1000 N5．在生产和生活中，人们常以密度作为选材料的主要考虑因素，下面属于主要从密度的角度考虑选材的是A．用钨做电灯泡的灯丝B．用塑料做电源插座的外壳C．冬天，暖气片中用水作为传递热的物质D．用塑料泡沫做成表演场景中滚落的“石头”6．如图所示，将一圆柱体从水中匀速提起，直至其下表面刚好离开水面。

用p表示圆柱体底部受到水的压强，F浮表示圆柱体受到水的浮力，它们随时间t变化的大致图象正确的是A．B．C．D．7．如图所示，把同一小球分别放入盛满不同液体的甲、乙两个相同溢水杯中．甲杯中溢出液体的质量是60g，乙杯中溢出液体的质量是80g．则下列判断正确的是A．小球的质量是80g B．甲乙两杯液体密度之比为3：4C．两容器中，甲容器中的液体对容器底的压强大 D．两容器中液体对容器底的压力相同二、多项选择题8．如图所示是板栗在微波炉中加热炸裂后的情景，板栗受热时，温度升高，内部膨胀，导致其炸裂。

辽宁初三初中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题的电流，设计的电路如图所示，正确的是（）1.要用电流表测量通过灯L12.关于原子的组成，下列说法正确的是（）A．原子是由原子核和质子组成的B．原子是由质子和中子组成的C．原子是由原子核和电子组成的D．原子是由电子和中子组成的3.对相同质量的甲、乙两种液体，同时加热一定时间，得到的温度随时间变化的图像如图所示。

已知加热时间相同时，两种液体吸收的热量相等。

则由图像可知（）A．加热时间相同时，乙的温度高B．温度相同时，甲吸收的热量多C．甲的比热容小于乙的比热容D．加热时间相同时，甲、乙温度变化量相同4.如图所示电路，电源电压不变，R是定值电阻。

当将一个“2．5 V 0.3 A”的小灯泡接在a.b两点间时，小灯泡恰好正常发光。

若换一个“3．8 V 0．3 A”的小灯泡接在a.b两点间，设灯泡工作时电阻不变。

则这个小灯泡（）A．能正常发光 B．比正常发光暗些C．比正常发光亮些 D，灯丝会被烧断5.投影仪的光源灯泡功率很大,发光时必须用风扇降温。

为了保证灯泡不被烧坏,要求带动风扇的电动机先启动，灯泡后发光；风扇不转时，灯泡不要发光。

能满足这一要求的电路是（）6.下列家用电器的额定功率接近800W的是（）A．台灯B．电视机C．电风扇D．电饭锅7.下列现象中，通过热传递改变物体内能的是（）A．用炉灶烧水，水温升高B．两手相互摩擦，手发热C．用锯锯木头，锯条发热D．气体膨胀，气体温度降低8.关于电流、电压和电阻，下列说法正确的是（ ）A ．只要将导体连入电路，电路中就有电流B ．导体中通过的电流越大，它的电阻越小C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大9.如图是某家庭电路，闭合开关，灯不亮。

用试电笔接触c 点氖管不发光，接触d 点氖管发光。

已知该电路有两处故障，则下列判断正确的是（ ）A 、ac 间断路、cd 间短路B 、ac 间断路、bd 间断路C 、ac 间断路、eb 间断路D 、eb 间断路、cd 间短路10.关于一段裸导线，下列说法不正确的是( )A ．把导线对折，电阻变小B ．把导线拉长，电阻变大C ．把导线均匀拉长到原来的1．5倍再对折，电阻变大D ．把导线均匀拉长到原来的二倍再对折，电阻不变11.电能表是测量哪个物理量的仪表（ ）A ．电能B ．电压C ．电功率D ．电阻12.如图是四冲程汽油机做功冲程的示意图。

辽宁初三初中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.下列事例中，哪一个事例不能表明物体的分子在不停地做无规则的运动（）A．衣箱中的卫生球变小了，衣服上充满了卫生球的气味B．在皮肤上擦点酒精，立即就能闻到酒精的味道C．在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了D．看到雪花在空中飞舞2.在如图所示的实例中，通过热传递改变物体内能的是（）A．小孩滑下，臀部发热B．气体被压缩，温度升高C．钻木取火D．加热使水沸腾3.下列说法正确的是（）A．气体间、液体间都可以发生扩散现象，而固体间不能B．用塑料梳子梳理干燥的头发时，头发和梳子会带上同种电荷C．能量可以从一种形式转化为另一种形式，但转化后能量的总量会减少D．减少废气带走的热量可以提高内燃机的效率4.电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）A．B．C．D．5.如图所示的电路中，电源电压恒定不变，当电键S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗两端电压的正确电路是（）6.在如图所示的电路中，闭合开关S，能用电压表测量L1A．B．C．D．7.如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大8.下列做法中，不符合安全用电要求的是（）A．发现导线的绝缘部分破损时要及时更换B．家用电器的金属外壳要接地C．用铁丝或铜丝来代替熔丝D．发现有人触电时，要及时切断电源9.下列说法中错误的是（）A．电铃是利用电流的磁效应来工作的B．电熨斗是利用电流的热效应工作的C．奥斯特实验说明了通电导线周围有磁场D．发电机是把电能转化为机械能的装置10.如图所示的四个装置，以下关于它们的说法中错误的是（）A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D．图d可用来演示发电机的工作原理11.对一确定的导体，其电阻R=所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比12.如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是（ ）A ．只闭合S 2时，铃响灯不亮B ．只闭合S 1时，灯亮铃不响C ．同时闭合S 1、S 2，铃响灯不亮D ．同时闭合S 1、S 2，灯亮铃不响13.如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变大D ．电流表示数变小，电压表示数变小14.如图所示的电路，开关S 闭合时，发现L 1、L 2都不亮，用电压表逐段测量，结果是U ad =6V ，U ab =0，U bc =0，U cd =6V ，则该电路的故障可能是（ ）A ．开关S 接触不良B ．灯L 1断路C ．灯L 2短路D ．灯L 2的灯丝断了15.放在条形磁铁和通电螺线管旁边的小磁针，静止时N 极的指向就是小磁针中心所在位置的磁场方向，如图所示的四幅图中，小磁针的指向错误的是（ ）A ．B ．C ．D ．二、填空题1.如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上 （选填“同”或“异”）种电荷而相互 ．2.如图所示，用酒精灯给试管里的水加热，这是通过 的方式增大水的内能．水蒸气冲开小木塞的过程中，是通过 的方式减小其内能．3.某导体两端加2V电压时，通过的电流为0.5A，则这段导体的电阻为欧，要使通过该导体的电流变为1A，应在该导体两端加 V电压．4.有一电视机的铭牌如表所示，这电视机正常工作的电流是，如果每天用电4小时一个月（30天）共用电千瓦时，电流做了功．5.如图哪些图所示情况会发生触电事故：．家庭电路触电事故都是人体直接成间接接触线造成的．三、实验题1.在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）连接电路时开关应，电流表的量程应选 A．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．（3）闭合开关前，图1中滑动变阻器的滑片P应位于（选填“A”或“B”）端．（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V若他想测量小灯泡的额定功率，应将图1中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V．（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的，I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）．2.图（甲）是直流电动机模型（主要部件见文字说明），图（乙）是自制简易电动机模型．现在主要讨论图（乙）简易电动机的制作与操作问题：（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端（搁置于铜质弯钩的部位）进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够，因此这一部位就相当于图（甲）中的（填某一部件的名称）．（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（说出两点即可）①；②．（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：①；②．3.如图，是某学习小组同学设计的“研究电磁铁磁性强弱”的实验电路图．（1）要改变电磁铁线圈中的电流大小，可通过来实现；要判断电磁铁的磁性强弱，可观察来确定．（2）表是该同学所做实验的记录：电磁铁线圈匝数 50匝 100匝①比较实验表格中的1、2、3（或4、5、6）可得出的结论是．②比较实验中的（1和4或2和5或3和6），可得出的结论是．四、作图题1.根据实物图在右边方框内画出电路图2.如图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极．五、计算题1.如表是小明家电热水壶的铭牌．求：（1）电热水壶的电阻．（2）将1kg水从20℃加热到100℃，水吸收的热量．（3）要放出这些热量，电热水壶正常工作的时间[不计热量损失，c=4.2×103J/（kg•℃）]．水，S同时闭合时，2.如图所示，电源电压为12V，且保持不变，当只闭合开关S时，电流表A的示数是1A，开关S1电流表的示数为1.5A．求：的电阻．（1）R1消耗的电功率．（2）R2、S同时闭合时，通电10s电路中产生的热量．（3）S13.某电热水瓶的铭牌如表所示．若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）．求：（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？辽宁初三初中物理月考试卷答案及解析一、选择题1.下列事例中，哪一个事例不能表明物体的分子在不停地做无规则的运动（）A．衣箱中的卫生球变小了，衣服上充满了卫生球的气味B．在皮肤上擦点酒精，立即就能闻到酒精的味道C．在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了D．看到雪花在空中飞舞【答案】D【解析】解：A、衣箱中的卫生球变小了，衣服上充满了卫生球的气味，说明卫生球分子在不停地做无规则的运动，所以该选项不符合题意．B、在皮肤上擦点酒精，立即就能闻到酒精的味道，说明酒精分子不断的运动，所以该选项不符合题意．C、在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了，说明煤炭分子不断的运动，所以该选项不符合题意．D、分子很小，不能直接用眼睛看到，所以雪花在空中飞舞，不能说明分子在不停地做无规则运动，所以该选项符合题意．故选D．【点评】能否判断常见的扩散现象是本题的解题关键．2.在如图所示的实例中，通过热传递改变物体内能的是（）A．小孩滑下，臀部发热B．气体被压缩，温度升高C．钻木取火D．加热使水沸腾【答案】D【解析】解：A、从滑梯上滑下，屁股感觉发热，属于做功改变物体的内能，故A错误；B、迅速下压活塞，压燃气管内气体温度升高，属于做功改变物体的内能，故B错误；C、钻木取火，属于做功改变物体的内能，故C错误；D、加热使水沸腾，属于热传递改变内能，故D正确．故选：D．【点评】本题考查了改变物体内能两种方式（做功和热传递）的区分，属于基础题目．3.下列说法正确的是（）A．气体间、液体间都可以发生扩散现象，而固体间不能B．用塑料梳子梳理干燥的头发时，头发和梳子会带上同种电荷C．能量可以从一种形式转化为另一种形式，但转化后能量的总量会减少D．减少废气带走的热量可以提高内燃机的效率【答案】D【解析】解：A、因为一切物质的分子都在不停的做无规则运动，所以气体、液体、和固体间都能发生扩散现象．故A错误．B、塑料梳子梳理干燥的头发时，头发和梳子由于摩擦，会带上异种电荷．故B错误．C、由能量守恒定律知道：能量可以从一种形式转化为另一种形式，但转化后能量的总量保持不变．故C错误．D、提高热机的效率的途径是：减少额外功，废气带走的能力属于额外功．故D正确．故选D【点评】本题是一道综合题，综合了热学和电学中的一些知识点，是一道中档题，在解题的时候，应该认真分析每一种情况，得出正确的结论．4.电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）A．B．C．D．【答案】D【解析】解：由题意可知，两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意．故选D．【点评】本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联．5.如图所示的电路中，电源电压恒定不变，当电键S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗【答案】C【解析】解：当电键S闭合时灯泡和电阻并联在电路中，电流表测通过灯泡的电流，电压表测路端电压，故电压表示数不变，电流表示数不变．灯泡亮度不变．A，B，D错误，C正确．故选C．【点评】本题考查学生对电流表和电压表使用的掌握并能根据欧姆定律正确判断有关物理量的变化．6.在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A．B．C．D．【答案】D【解析】解：因为A B C选项均为串联电路，并且电压表都是并联在L2的两端，故ABC选项均不符合题意；D选项中L1和L2两灯并联，电压表与两灯并联，并且两灯两端电压相等，故D选项符合题意．故选 D．【点评】本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值．7.如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大【答案】C【解析】解：A、当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，滑动变阻器接入电路的电阻减小，由欧姆定律可知，通过滑动变阻器的电流增大，即电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故A错误；B、由于并联电路中，各支路互不影响，因此灯泡的亮度不变；故B错误；C、因为电压表测量电源电压，因此电压表示数不变；灯泡亮度也不变，故C正确；D、因为通过灯泡的电流不变，电流表A2示数变大，而干路电流等于各支路电流之和，因此电流表A1示数变大，故D错误．故选C．【点评】本题考查学生识别电路的能力、并联电路的电压和电流规律的应用情况、欧姆定律的应用以及电功率的计算公式的掌握情况．8.下列做法中，不符合安全用电要求的是（）A．发现导线的绝缘部分破损时要及时更换B．家用电器的金属外壳要接地C．用铁丝或铜丝来代替熔丝D．发现有人触电时，要及时切断电源【答案】C【解析】解：A、说法正确，发现导线的绝缘部分破损时要及时更换，否则破损的导线会造成触电；B、说法正确，家用电器的金属外壳接地是为了防止外壳带电而发生触电；C、说法错误，保险丝的熔点低，而铜丝的熔点高，不能及时熔断，因此不能代替；D、说法正确，发现有人触电时，要及时切断电源，再实施抢救；故选C．【点评】本题考查了安全用电的原则：不接触低压带电体，不靠近高压带电体；特别注意由于人是导体，在遇到有人触电时先切断电源再救人．9.下列说法中错误的是（）A．电铃是利用电流的磁效应来工作的B．电熨斗是利用电流的热效应工作的C．奥斯特实验说明了通电导线周围有磁场D．发电机是把电能转化为机械能的装置【答案】D【解析】解：A、电铃工作时，电磁铁通电流时，电磁铁具有磁性，吸引衔铁，电铃响．电铃是利用电流的磁效应来工作的．不符合题意．B、电流流过电炉丝时电炉丝发热，电熨斗是利用电流的热效应工作的．不符合题意．C、奥斯特实验，当导线中通电流时，能使周围的小磁针发生偏转，说明了通电导线周围有磁场．不符合题意．D、发电机是把机械能转化为电能．符合题意．故选D【点评】（1）掌握电流的三种效应．知道一些用电器哪些利用电流的热效应，哪些利用电流的磁效应．（2）掌握电动机和发电机的原理和能量转化．（3）掌握奥斯特实验证明通电导线周围有磁场．10.如图所示的四个装置，以下关于它们的说法中错误的是（）A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D．图d可用来演示发电机的工作原理【答案】D【解析】解：A、图a没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，故A正确；B、图b验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故B正确；C、图c电流大小一定，匝数多的线圈吸引较多的铁钉，验证了磁性强弱与线圈匝的关系，故C正确；D、图d有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机而不是发电机，故D错误．故选D．【点评】电与磁这一章的书中重点实验装置图要掌握好，记清实验名称和说明的原理及生活中的应用．11.对一确定的导体，其电阻R=所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比【答案】C【解析】解：导体的电阻大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，欧姆定律的变形公式R=只能表示在数值上电阻等于导体两端的电压与通过的电流之比．故只有选项C 的说法符合题意． 故选C ．【点评】本题考查了学生对电阻的理解，知道电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积和材料．12.如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是（ ）A ．只闭合S 2时，铃响灯不亮B ．只闭合S 1时，灯亮铃不响C ．同时闭合S 1、S 2，铃响灯不亮D ．同时闭合S 1、S 2，灯亮铃不响【答案】C【解析】解：A 、只闭合S 2时，电路为断路，所以灯不亮铃也不响；故A 错误； B 、只闭合S 1时，灯泡和电铃串联，因此灯亮、铃响；故B 错误；CD 、同时闭合S 1、S 2时，为灯泡的电铃的电路，灯泡短路，所以铃响灯不亮；故C 正确，D 错误． 故选C ．【点评】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．13.如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变大D ．电流表示数变小，电压表示数变小【答案】C【解析】解：（1）由电路图知，滑片P 向左移动时，滑动变阻器接入电路的阻值变大，滑动变阻器的分压变大，电压表示数变大，由于电源电压不变，则灯泡两端电压变小；（2）当滑动变阻器接入电路的阻值变大时，电路总电阻变大，电源电压不变，则电路电流变小，即电流表示数变小． 故选C ．【点评】本题是一道动态分析题，是常考题型，要掌握这类题的解题思路；分析清楚电路结构、熟练应用串联电路特点及欧姆定律是正确解题的关键．14.如图所示的电路，开关S 闭合时，发现L 1、L 2都不亮，用电压表逐段测量，结果是U ad =6V ，U ab =0，U bc =0，U cd =6V ，则该电路的故障可能是（ ）A ．开关S 接触不良B ．灯L 1断路C ．灯L 2短路D ．灯L 2的灯丝断了【答案】D【解析】解：闭合开关后，L 1、L 2都不亮，电压表测断路两端时，为电源电压，测连通位置时，示数为零； 由题意可知，U ad =6V ，U ab =0，U bc =0，U cd =6V ，因为ad 为电源两端，因此cd 之间有断路，即灯L 2处有断路． 故选D ．【点评】该题考查电压表检测电路故障的问题，如果是检测断路问题，测量时，电压表有示数的位置出现断路现象，电源除外．15.放在条形磁铁和通电螺线管旁边的小磁针，静止时N 极的指向就是小磁针中心所在位置的磁场方向，如图所示的四幅图中，小磁针的指向错误的是（ ）A ．B ．C ．D ．【答案】C【解析】解：A 、外部磁感线由N 极指向S 极，故小磁针所在位置磁场向外，故小磁针N 极向外，故A 正确； B 、外部磁感线由N 极指向S 极，故小磁针所在位置磁场向里，故小磁针N 极向里，故B 正确；C 、由安培右手定则可得，螺线管左侧为N 极，因外部磁感线应由N 极指向S 极，故小磁针所在位置磁感线向右，小磁针N 极应指向右侧，故C 错误；D 、由安培右手定则可得，螺线管下方为S 极，上方为N 极，因外部磁感线应由N 极指向S 极，故小磁针所在位置磁感线向上，小磁针N 极应指向上方，故D 正确； 本题选错误的，故选C ．【点评】条形磁铁与通电螺线的磁场相似，只要能判断出螺线管的磁极即可以看作条形磁铁进行研究．二、填空题1.如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上 （选填“同”或“异”）种电荷而相互 ．【答案】同；排斥【解析】解：（1）塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷． （2）由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来． 故答案为：同；排斥．【点评】（1）此题考查了摩擦起电以及电荷间的作用规律． （2）确定手与细丝摩擦，使细丝带电是解决此题的关键．2.如图所示，用酒精灯给试管里的水加热，这是通过 的方式增大水的内能．水蒸气冲开小木塞的过程中，是通过 的方式减小其内能．【答案】热传递；做功【解析】解：用酒精灯给试管里的水加热，这是通过热传递的方式增大水的内能；水蒸气冲开小木塞的过程中，水蒸气对活塞做功内能减小． 故答案为：热传递；做功．【点评】此题查学生对基本概念和基本规律的识记能力，做对题的前提是熟记这些知识点，并灵活运用．3.某导体两端加2V 电压时，通过的电流为0.5A ，则这段导体的电阻为 欧，要使通过该导体的电流变为1A ，应在该导体两端加 V 电压． 【答案】4，4 【解析】解：R===4Ω电阻是导体的本质特性，因此电阻不变，此时导体两端的电压与通过导体的电流成正比．则电流由0.5A变为1A，变为原来的2倍，故导体两端的电压也变为原来的2倍，即2×2V=4V．故答案为 4，4．【点评】本题考查学生对电阻的理解和灵活运用欧姆定律计算的能力．4.有一电视机的铭牌如表所示，这电视机正常工作的电流是，如果每天用电4小时一个月（30天）共用电千瓦时，电流做了功．【答案】0.45；12；4.32×107【解析】解：电视机正常工作电功率为100W，正常工作的电流I==≈0.45A；一个月共消耗的电能：W=Pt=0.1kW×4h×30=12kW•h=4.32×107J．故答案为：0.45；12；4.32×107．【点评】本题考查了电功率公式的灵活运用，关键是铭牌参数含义的理解与掌握，计算过程要注意1kW•h=3.6×106J．5.如图哪些图所示情况会发生触电事故：．家庭电路触电事故都是人体直接成间接接触线造成的．【答案】甲、丙；火【解析】解：由图可知：甲、丙均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于乙来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电；对于丁来说，人接触零线与大地间不存在电压，因此没有电流经过人体，故不会触电；分析各类触电共同特点是人体直接或间接接触火线造成的．故答案为：甲、丙；火．【点评】此类题的关键在于将实际问题转化为相应的物理模型，即转化成相应的电路图，然后运用电路的基本规律进行求解．三、实验题1.在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）连接电路时开关应，电流表的量程应选 A．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．（3）闭合开关前，图1中滑动变阻器的滑片P应位于（选填“A”或“B”）端．（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V若他想测量小灯泡的额定功率，应将图1中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V．（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的，I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）．。
