单片机实验程序

单片机实验一拆字程序 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】实验一拆字程序1 实验名称拆字程序2 实验目的掌握汇编语言测试和调试方法。

3 实验内容把7000H的内容拆开，高位送7001H的低位，低位送7002H的低位，7001H、7002H高位清零，本程序应用于把数据送显示缓冲区。

4 硬件连线5 实验步骤(1)PC机开始菜单程序 51JH实验系统 DVCC实验系统 ,进入实验界面。

选中本次实验名称,查看实验目的、内容、硬件连线、步骤。

输入源程序，编译、联接、运行实验程序。

（2）DVCC实验系统①先用存储器读写方法将7000H单元内容置成34H。

按复位键，显示P.，输入7000H，按MEM键，输入34。

②用单步、断点或连续执行程序的方法从其始地址0050H开始运行程序（输入0050后按STEP为单步，按EXEC为连续）。

按RESET后，显示P.，输入0050，按EXEC③按MON键或RESET键退出。

④检查7001H、7002H单元中的内容应为03H、04H。

输入7000H，按MEM键，显示03，按NEXT显示04。

6 实验程序ORG 0050HCWORD: MOV DPTR,#7000HMOVX A,@DPTRMOV B,ASWAP AANL A,#0FHINC DPTRMOVX @DPTR,AINC DPTRMOV A,BANL A,#0FHMOVX @DPTR,ACWORD1: SJMP CWORD1END7 实验拓扑修改源程序，实现将把3000H的内容拆开，高位送3001H的低位，低位送3002H的低位，7001H、7002H高位清零。

用存储器读写方法将3000H单元内容置成76H。

8 实验结果分析向存储器7000H单元写入34H，执行程序，检查拆字后7001H、7002H单元中的内容为03H、04H。

向存储器3000H单元写入76H，执行程序，检查拆字后7001H、7002H单元中的内容为07H、06H。

单片机上机实验报告【实验一】端口实验，掌握通过端口编程实现数据输出和输入的方法，并观察结果。

实验内容：1）输出实验：假定4个端口全部连接发光二极管，编程实现所有发光二极管同时亮，延迟一定时间（自定）后，又同时灭，如此循环。

2）输入：从P0口输入某个数据到累加器A，打开观察窗口观察数据是否进入累加器A。

实现方式：通过peripherals实现端口数据观察实验。

程序流程图：将P0到P3端口先赋值为0，调用延迟后,再赋1，然后循环执行。

源代码：ORG 0000H ；程序入口地址LJMP MAIN ；跳转到主程序ORG 0300H ；主程序地址MAIN:MOV P0,#00H；MOV P1 ,#00H；MOV P2 ,#00H；MOV P3 ,#00H ；P0~P3均赋值为0ACALL DEL；调用延迟MOV P0 ,#0FFH；MOV P1 ,#0FFH；MOV P2 ,#0FFH；MOV P3 ,#0FFH；P0~P3均设为1MOV A,P0；将P0口值赋给累加器ACALL DEL；AJMP MAIN；跳转到主程序入口ORG 0200H；延迟程序入口地址DEL:MOV R5,#04H；寄存器实现延迟，F3:MOV R6,#0FFH；若主频为12MHZ则F2:MOV R7,#0FFH；延时为256*256*4F1:DJNZ R7,F1；0.26S，人眼可分辨DJNZ R6,F2；DJNZ R5,F3；RET；从延迟程序返回END；结束3.假设P0口外接一个数码管（共阴），如图，请在数码管上轮流显示数字0~9（采用软件延时）。

程序流程图:将数码管的真值编码0~9依次赋给P0并调用延迟，然后循环运行程序即可。

源代码：ORG 0000H; 程序入口SJMP MAIN; 跳转到主程序ORG 0300H; 主程序入口地址MAIN:MOV P0,#0FCH; 将数码管0的编码赋给P0口ACALL DELAY; 调用延迟，使数码管亮0持续0.33SMOV P0,#60H; show 1ACALL DELAY;MOV P0,#0DAH; show 2ACALL DELAY;MOV P0,#0F2H; show 3ACALL DELAY;MOV P0,#66H; show 4ACALL DELAY;MOV P0,#0B6H; show 5ACALL DELAY;MOVP0,#0BEH; show 6ACALL DELAY;MOV P0,#0E0H; show 7ACALL DELAY;MOV P0,#0FEH; show 8ACALL DELAY;MOV P0,#0F6H; show 9ACALL DELAY;AJMP LOOP; 跳转到主程序入口ORG 0200H; 延迟程序入口DEL:MOV R5,#05H; 采用软件延迟，若主频为12MHz，则DEL1:MOV R6,#0FFH; 定时时间为256*256*5*1uS=0.33S，DEL2:MOV R7,#0FFH; 人眼可分辨。

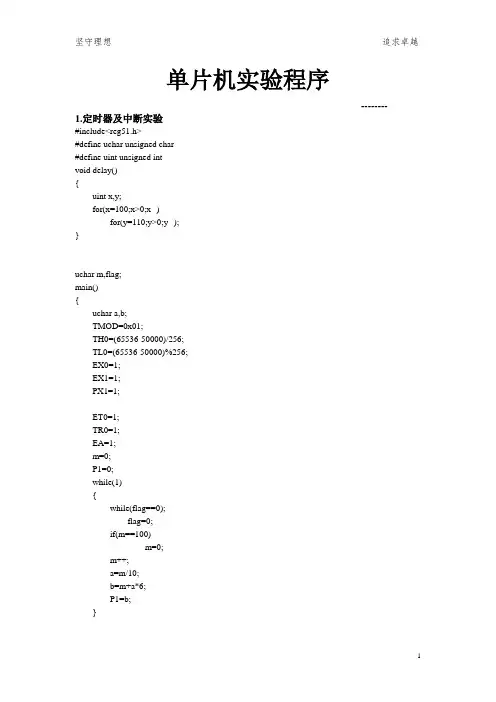

单片机实验程序-------- 1.定时器及中断实验#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(){uint x,y;for(x=100;x>0;x--)for(y=110;y>0;y--);}uchar m,flag;main(){uchar a,b;TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EX0=1;EX1=1;PX1=1;ET0=1;TR0=1;EA=1;m=0;P1=0;while(1){while(flag==0);flag=0;if(m==100)m=0;m++;a=m/10;b=m+a*6;P1=b;}}void timer0() interrupt 1 using 0{uchar t;TH0=(65536-50000)/256;TL0=(65536-50000)%256;if(t<20)t++;else {flag=1;t=0; }}void exter0() interrupt 0 using 1{if(INT0==0)delay();if(INT0==0)flag=1;}void exter1() interrupt 2 using 2{if(INT1==0)delay();if(INT1==0)m=0;}2.定时器控制二极管#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; uchar num;uint a;main(){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;num=0;a=0;P1=table[num];while(1){}}void exter0() interrupt 1{ TH0=(65536-50000)/256;TL0=(65536-50000)%256;a++;if(a==20){ a=0;num++;if(num==8) num=0;P1=table[num];}}3.时钟综合实验#include <reg51.h>unsigned char tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; unsigned char m,sec,min;void delay(){ unsigned char x,y;for(x=100;x>0;x--)for(y=50;y>0;y--);}void main(){TMOD=0x01;TH0=15536/256;TL0=15536%256;ET0=1;TR0=1;IT0=1;EX1=1;EX0=1;EA=1;while(1){P2=0x80;P0=tab[sec%10];delay();P0=0xff;P2=0x40;P0=tab[sec/10];delay();P0=0xff;P2=0x20;P0=tab[min%10];delay();P0=0xff;P2=0x10;P0=tab[min/10];delay();P0=0xff;}}void timer() interrupt 1 using 1 {TH0=15536/256;TL0=15536%256;m++;if(m==3){m=0;sec++;}if(sec==60){sec=0;min++;}if(min==60)min=0;}void srv0() interrupt 0 using 0 {if(INT0==0)min++;if(min==60)min=0;}void srv1() interrupt 2 using 2 {if(INT1==0){ sec=0;min=0;}}4.PC发送到单片机#include <reg51.h> unsigned char a;void main(){ SCON=0x50;TMOD=0x20;TH1=TL1=0xfd;TR1=1;ET1=0;ES=1;EA=1;while(1);/* {/* while(!RI);a=SBUF;RI=0;if(a==0x55){SBUF=0x41;while(!TI);TI=0;}*/// }}void srv() interrupt 4{ if(RI){a=SBUF;RI=0;}if(a==0x55){SBUF=0x41;while(!TI);TI=0;}}发送#include <reg51.h>void main(){ SCON=0x40;TMOD=0x20;TH1=TL1=0xfd;TR1=1;while(1){SBUF=0x55;while(!TI);TI=0;}}AD#include <reg51.h>#include <intrins.h>#include <absacc.h>#define PIN0 XBYTE[0x7ff8]#define PIN1 XBYTE[0x7ff9] typedef unsigned char byte; typedef unsigned int word;void main(void){float resuit0,result1;float resuit0_reg,result1_reg;byte i,j,k;while(1){for(i=0;i<2;i++){if(!i)PIN0=0;else PIN1=0;for(k=0;k<255;k++);if(!i)resuit0_reg=PIN0;else result1_reg=PIN1;}resuit0=resuit0_reg*5/255;result1=result1_reg*5/255;}}。

第一部分软件实验实验一二进制到BCD码转换一、实验目的1、掌握简单的数值转换算法2、基本了解数值的各种表达方法二、实验说明单片机中的数值有各种表达方式，这是单片机的基础。

掌握各种数制之间的转换是一种基本功。

我们将给定的一个二进制数，转换成二十进制（BCD）码。

将累加器A的值拆为三个BCD码，并存入RESULT开始的三个单元，例程A赋值#123。

三、实验内容及步骤1、启动计算机，打开伟福仿真软件，进入仿真环境。

首先进行仿真器的设置，选择使用伟福软件模拟器。

2、打开TH2.ASM源程序进行编译，编译无误后，全速运行程序，打开数据窗口(DATA)，点击暂停按钮，观察地址30H、31H、32H的数据变化，30H更新为01，31H更新为02，32H更新为03。

用键盘输入改变地址30H、31H、32H的值，点击复位按钮后，可再次运行程序，观察其实验效果。

修改源程序中给累加器A的赋值，重复实验，观察实验效果。

3、打开CPU窗口，选择单步或跟踪执行方式运行程序，观察CPU窗口各寄存器的变化，可以看到程序执行的过程，加深对实验的了解。

四、流程图及源程序1.源程序RESULT EQU 30HORG 0000HLJMP STARTBINTOBCD：MOV B，#100DIV ABMOV RESULT，A ；除以100得百位数MOV A，BMOV B，#10DIV ABMOV RESULT+1，A ；余数除以10得十位数MOV RESULT+2，B ；余数为个位数RETSTART：MOV SP，#40HMOV A，#123CALL BINTOBCDLJMP $END2.流程图实验四程序跳转表一、实验目的1、了解程序的多分支结构2、掌握多分支结构程序的编程方法二、实验说明多分支结构是程序中常见的结构，在多分支结构的程序中，能够按调用号执行相应的功能，完成指定操作。

若给出调用号来调用子程序，一般用查表方法，查到子程序的地址，转到相应子程序。

实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。

二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管〔D1、D2、D3、D4〕按照一定的方式点亮。

如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。

●基于Proteus ISIS仿真环境完成上述功能的仿真。

●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。

四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。

五、软件流程图与参考程序●主程序流程图如下：●参考程序#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar aa，num，speed，flag;uchar code table[]={0x0e，0x0d，0x0b，0x07};uchar code table1[]={0x0a，0x05，0x09，0x06};uchar codetable2[]={0x0c，0x09，0x03，0x08，0x01，0x0e，0x0c，0x08，0x00};void delay(uint z)//延时函数{uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式TH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//翻开总中断ET0=1;//翻开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完本钱实验内容，深刻理解汇编语言程序设计结构。

51单片机分组控制灯实验步骤以下是基于51 单片机实现分组控制灯实验的基本步骤：
1. 硬件准备：
- 51 单片机开发板
- 连接线
- 不同颜色的LED 灯（根据需要选择）
2. 连接电路：
- 将LED 灯连接到单片机的I/O 口，确保每个LED 灯与一个单独的I/O 口相连。

3. 软件编写：
- 使用C 语言或汇编语言编写单片机程序。

- 定义LED 灯对应的I/O 口。

- 创建一个延时函数，用于控制灯的闪烁时间。

- 编写主函数，根据需要进行分组控制。

- 遍历每个分组，将相应的I/O 口设置为高电平或低电平，以控制灯的亮灭。

4. 编译和下载程序：
- 使用相应的编译器将编写的程序编译成可执行的hex 文件。

- 使用下载工具将hex 文件下载到单片机中。

5. 运行和测试：
- 连接单片机开发板到电源，并运行程序。

- 观察LED 灯的状态，确保每个分组的灯按照预期进行控制。

单片机实验报告范文一、实验目的本实验的目的是通过学习单片机的基本原理和使用方法，掌握单片机在各个实际应用中的基本技能。

二、实验器材及原理1.实验器材：STC89C52单片机、电源、晶振、按键、LED灯、蜂鸣器等。

2.实验原理：单片机是一种微处理器，能够完成各种复杂的功能。

通过学习单片机的工作原理和编程方法，可以控制各种外围设备，实现不同的功能。

三、实验内容及步骤1.实验一：点亮LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，点亮LED灯。

2.实验二：按键控制LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将按键和LED灯与单片机相连。

（3）编写程序，实现按下按键控制LED灯亮灭。

3.实验三：数码管显示步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将数码管与单片机相连。

（3）编写程序，将数字输出到数码管上显示。

4.实验四：定时器应用步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，实现定时器功能。

四、实验结果及分析1.实验一：点亮LED灯LED灯成功点亮，证明单片机与外部设备的连接正常。

2.实验二：按键控制LED灯按下按键后，LED灯亮起，松开按键后，LED灯熄灭。

按键控制LED 灯的效果良好，说明单片机的输入输出功能正常。

3.实验三：数码管显示数码管成功显示数字，说明单片机能够实现数字输出功能。

通过程序设计，可以实现数码管显示不同的数字。

4.实验四：定时器应用定时器正常运行，能够实现精确的定时功能。

通过调节定时器的参数，可以实现不同的定时功能。

五、实验总结通过本次实验，我们学习了单片机的基本原理和使用方法。

通过掌握单片机的编程技巧，我们能够实现各种复杂的功能，如控制LED灯、按键控制、数码管显示等。

这些技能对于日常生活和工程设计都具有很大的实用性。

在实验过程中，我们遇到了各种问题，如电路连接错误、程序编写错误等。

《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．程序清单及程序流程框图ORG 0000H Array LJMP MAINMAIN: MOV R0,#30HMOV R2,#10HCLR AA1: MOV @R0,AINC R0INC ADJNZ R2,A1MOV R0,#30HMOV R1,#40HMOV R2,#10HA2: MOV A, @R0MOV @R1,AINC R0INC R1DJNZ R2, A2MOV R1,#40HMOV DPTR ,#4800HMOV R2, #10HA3: MOV A,@R1MOVX @DPTR ,AINC R1INC DPTRDJNZ R2,A3MOV SP,#60HMOV R2,#10HMOV DPTR ,#4800HPUSH DPLPUSH DPHMOV DPTR,#5800HMOV R3,DPLMOV R4,DPHA4: POP DPHPOP DPLMOVX A,@DPTRINC DPTRPUSH DPLPUSH DPHMOV DPL,R3MOV DPH,R4 MOVX @DPTR,A INC DPTRMOV R3,DPLMOV R4,DPHDJNZ R2,A4MOV R0,#50HMOV DPTR,#5800H MOV R2,#10HA5: MOVX A,@DPTR MOV @R0,AINC R0 INC DPTR DJNZ R2,A5POP DPH POP DPL HERE: LJMP HEREEND《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．实验电路四．程序清单及流程图程序一ORG 0000HLJMP MAIN ORG 000BH LJMP IPTO MAIN: MOV SP, #30H MOV TMOD, #01HCLR 00H SETB EA SETB ET0 MOV TH0, #3CH MOV TL0, #0B0H MOV R1, #14H SETB TR0 MOV A, #0feH MOV P1, A NT: JNB 00H, NT RL A MOV P1, ACLR 00H LJMP NT IPTO: MOV TH0,#3CH MOV TL0,#0B0HDJNZ R1, TIOMOV R1, #14HSETB 00HTIO: RETIEND程序二只需将程序一中“RL A”改为“RR A”即可实现其功能。

单片机实验指导书第一章实验概述本实验指导书旨在帮助学生掌握单片机基本原理和应用技巧。

通过实验的学习，学生将了解单片机的内部结构，学习单片机的编程方法，并能够用单片机实现简单的控制功能。

第二章实验准备2.1 实验器材准备本实验需要准备以下器材：- 单片机开发板- USB线- 电脑2.2 软件安装在开始实验之前，需要安装以下软件：- Keil C51开发环境- STC单片机系列驱动程序第三章实验步骤3.1 硬件连接将单片机开发板通过USB线连接到电脑上，并确保连接正常。

3.2 软件设置打开Keil C51开发环境，点击菜单栏中的“文件”选项，选择“新建”创建新的工程。

设置工程的名称和保存位置，确定后点击“保存”。

3.3 编写程序在Keil C51开发环境中，编写单片机程序。

首先需要包含相应的头文件，然后编写具体的程序逻辑，实现所需的功能。

3.4 编译和烧录程序在编写完程序后，点击菜单栏中的“编译”选项进行编译。

编译成功后，点击菜单栏中的“下载”选项将程序烧录到单片机开发板中。

3.5 实验验证将程序烧录完毕后，将开发板与外部模块连接，观察实验现象是否符合预期。

第四章实验注意事项4.1 安全注意事项在实验过程中，要注意使用安全电压和电流，避免短路和电击风险。

4.2 实验环境实验需要在安静、整洁的环境中进行，以避免干扰和误操作。

4.3 调试和故障排除如果遇到实验效果不理想或者出现故障的情况，可以参考开发板的说明书进行故障排查和调试。

第五章实验总结通过本次实验，我深入了解了单片机的基本原理和应用技巧。

通过编写程序并实际观察实验现象，我成功掌握了单片机编程的方法和技巧，并能够用单片机实现简单的控制功能。

本次实验还让我意识到了实验中的安全注意事项和环境要求的重要性。

在实验过程中，我严格遵守了安全规定，并在安静整洁的环境中进行操作，确保实验顺利进行。

通过反复实践和调试，我不断提高了自己的实验技巧和问题排查能力。

在遇到故障时，我能够通过检查并参考说明书，准确地找到并解决问题。

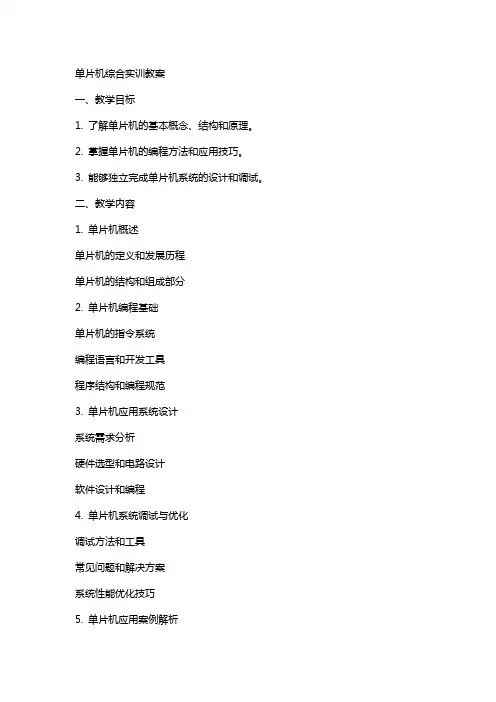

单片机综合实训教案一、教学目标1. 了解单片机的基本概念、结构和原理。

2. 掌握单片机的编程方法和应用技巧。

3. 能够独立完成单片机系统的设计和调试。

二、教学内容1. 单片机概述单片机的定义和发展历程单片机的结构和组成部分2. 单片机编程基础单片机的指令系统编程语言和开发工具程序结构和编程规范3. 单片机应用系统设计系统需求分析硬件选型和电路设计软件设计和编程4. 单片机系统调试与优化调试方法和工具常见问题和解决方案系统性能优化技巧5. 单片机应用案例解析温度控制器设计智能家居系统设计控制系统设计三、教学方法1. 讲授法：讲解单片机的基本概念、原理和编程方法。

2. 实践法：动手操作单片机开发板，进行编程和系统设计。

3. 案例分析法：分析实际应用案例，理解单片机的应用场景。

4. 讨论法：分组讨论，解决实际问题和难点。

四、教学资源1. 教材：单片机原理与应用2. 实验设备：单片机开发板、编程器、调试器等3. 软件工具：Keil、MPLAB等编程软件4. 在线资源：相关教程、案例和答疑论坛五、教学评价1. 平时成绩：考察学生的出勤、提问和讨论情况。

2. 实验报告：评估学生的实践操作能力和编程水平。

3. 课程设计：评价学生的系统设计和调试能力。

4. 期末考试：测试学生对单片机知识的掌握程度。

六、教学安排1. 课时：共计32课时，其中理论讲授16课时，实验操作16课时。

2. 教学计划：第1-4课时：单片机概述及结构原理第5-8课时：单片机编程基础第9-12课时：单片机应用系统设计第13-16课时：单片机系统调试与优化第17-20课时：单片机应用案例解析第21-24课时：实践操作与实验第25-28课时：课程设计第29-32课时：期末复习与考试七、教学重点与难点1. 教学重点：单片机的基本概念、结构和原理。

单片机的编程方法和应用技巧。

单片机系统的设计、调试与优化。

2. 教学难点：单片机指令系统的理解与应用。

硬件电路设计与故障排除。

单片机程序大全（以下是一个以“单片机程序大全”为题目的文章范例，依据题目性质并非一个合同或作文的格式。

请注意，这个范例只是为了明示写作格式的变化，并非提供一个实际的单片机程序大全。

）单片机程序大全本文将为大家提供一个全面的单片机程序大全，涵盖了各种常见的单片机应用。

希望本文能够对单片机程序的学习和实践有所帮助。

一、LED灯程序LED灯是一个常见的单片机实验项目。

以下是一个基本的LED灯闪烁程序的代码，使用C语言编写：```c#include <reg51.h>#define LED P0void delay(int time) {int i, j;for (i = 0; i < time; i++) {for (j = 0; j < 10000; j++) {; // 空循环，用于延时}}}void main() {while (1) {LED = 0xFF; // 所有LED灯亮delay(1000); // 延时1秒LED = 0x00; // 所有LED灯灭delay(1000); // 延时1秒}}```二、温度监测程序单片机可以用于温度监测，以下是一个简单的温度监测程序的代码示例，使用C语言编写：```c#include <reg51.h>#define TEMP P1void delay(int time) {int i, j;for (i = 0; i < time; i++) {for (j = 0; j < 10000; j++) {; // 空循环，用于延时}}}void main() {while (1) {if (TEMP > 30) {P0 = 0x01; // 温度过高，亮起警示灯 } else {P0 = 0x00; // 温度正常，灭掉警示灯 }delay(100); // 延时0.1秒}}```三、电机控制程序单片机常用于电机控制，以下是一个电机正反转控制程序的代码示例，使用C语言编写：```c#include <reg51.h>#define MOTOR P2void delay(int time) {int i, j;for (i = 0; i < time; i++) {for (j = 0; j < 10000; j++) {; // 空循环，用于延时}}}void main() {while (1) {MOTOR = 0x01; // 电机正转delay(1000); // 延时1秒MOTOR = 0x02; // 电机反转delay(1000); // 延时1秒}}```以上仅是三个简单的单片机程序示例，单片机的应用非常广泛，包括但不限于LED灯闪烁、温度监测、电机控制等。

单片机c语言程序设计---单片机实验报告实验目的：1.掌握单片机的中断的原理、中断的设置，掌握中断的处理及应用2.掌握单片机的定时器/计数器的工作原理和工作方式，学会使用定时器/计数器实验内容：一．定时器/计数器应用程序设计实验1.计数功能：用定时器1方式2计数，每计数满100次，将P1.0取反。

（在仿真时，为方便观察现象，将TL1和TH1赋初值为0xfd，每按下按键一次计数器加1，这样3次就能看到仿真结果。

）分析：外部计数信号由T1（P3.5）引脚输入，每跳变一次计数器加1，由程序查询TF1。

方式2有自动重装初值的功能，初始化后不必再置初值。

将T1设为定时方式2，GATE=0，C/T=1，M1M0=10，T0不使用，可为任意方式，只要不使其进入方式3即可，一般取0。

TMOD=60H。

定时器初值为X=82-100=156=9CH，TH1=TL1=9CH。

程序：#include<REGX51.H>void main(){P1_0=0;TMOD=0x60;TH1=0xFD;TL1=0xFD;ET1=1;EA=1;TR1=1;while(1){}}void timer1_Routine()interrupt3{P1_0=~P1_0;}实验2.中断定时使用定时器定时，每隔10s使与P0、P1、P2和P3端口连接的发光二极管闪烁10次，设P0、P1、P2和P3端口低电平灯亮，反之灯灭。

分析：中断源T0入口地址000BH；当T0溢出时，TF0为1发出中断申请，条件满足CPU响应，进入中断处理程序。

主程序中要进行中断设置和定时器初始化，中断服务程序中安排灯闪烁；TL0的初值为0xB0，TH0的初值为0x3C，执行200次，则完成10s定时。

实验要求：完成计数实验和中断计数实验。

具体包括绘制仿真电路图、编写c源程序、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，对仿真结果进行总结。

程序：#include<REGX51.H>#include"Delay.h"int i;int j=0;void main(){ P1=0; P2=0;P3=0; P0=0; TMOD=0x01;TH0=0x3C;TL0=0xB0;ET0=1;EA=1;TR0=1;while(1) {}}void timer0_Routine()interrupt1 {TH0=0x3C;TL0=0xB0;j++;if(j>=150){ j=0; for(i=0;i<20;i++){P1=~P1;P2=~P2;P3=~P3;P0=~P0;Delay(200); } }}实验分析：心得体会：。

单片机试验项目（键盘程序设计），附代码大全1、键盘与的连接图3键盘连接图4单片机与键盘接口图2、通过I/0口连接。

将每个按钮的一端接到单片机的I/O口，另一端接地，这是最简单的办法，如图3所示是实验板上按钮的接法，四个按钮分别接到P3.2 、P3.3、P3.4和P3.5。

对于这种键各程序能采用持续查询的办法，功能就是：检测是否有键闭合，如有键闭合，则去除键抖动，判断键号并转入对应的键处理。

下面给出一个例程。

其功能很简单，四个键定义如下：P3.2：开始，按此键则灯开始流动（由上而下）P3.3：停止，按此键则停止流动，所有灯为暗P3.4：上，按此键则灯由上向下流动P3.5：下，按此键则灯由下向上流动UpDown EQU 00H ;上下行标志StartEnd EQU 01H ;起动及停止标志LAMPCODE EQU 21H ;存放流动的数据代码以下程序功能很简单，但它演示了一个单片机程序的基本思路，程序本身很简单，也不很实用，实际工作中还会有好多要考虑的因素，比如主循环每次都调用灯的循环程序，会造成按钮反应“迟钝”，而如果一直按着键不放，则灯不会再流动，一直要到松开手为止，等等，大家能仔细考虑一下这些问题，再想想有什么好的解决办法。

ORG 0000HAJMP MAINORG 30HMAIN:MOV SP,#5FHMOV P1,#0FFHCLR UpDown ;启动时处于向上的状态CLR StartEnd ;启动时处于停止状态MOV LAMPCODE,#0FEH ;单灯流动的代码LOOP:ACALL KEY ;调用键盘程序JNB F0,LNEXT ;如果无键按下，则继续ACALL KEYPROC ;不然调用键盘处理程序LNEXT:ACALL LAMP ;调用灯显示程序AJMP LOOP ;反复循环，主程序到此结束DELAY:MOV R7,#100D1: MOV R6,#100DJNZ R6,$DJNZ R7,D1RET;----------------------------------------延时程序，键盘处理中调用KEYPROC:MOV A,B ;从B寄存器中获取键值JB ACC.2,KeyStart ;分析键的代码，某位被按下，则该位为1（因为在键盘程序中已取反）JB ACC.3,KeyOverJB ACC.4,KeyUpJB ACC.5,KeyDownAJMP KEY_RETKeyStart:SETB StartEnd ;第一个键按下后的处理AJMP KEY_RETKeyOver:CLR StartEnd ;第二个键按下后的处理AJMP KEY_RETKeyUp: SETB UpDown ;第三个键按下后的处理AJMP KEY_RETKeyDown:CLR UpDown ;第四个键按下后的处理KEY_RET:RETKEY:CLR F0 ;清F0，表示无键按下。
