第三章《单级低频小信号放大器》单元测试题

绪论单元测试1【单选题】(2分)工作在放大状态的某NPN晶体管，各电极电位关系为（）。

A.VC>VE>VBB.VC<VE<VBC.VC<VB<VED.VC>VB>VE2【单选题】(2分)引起放大电路静态工作不稳定的主要因素是_______。

A.晶体管参数随环境温度的变化而变化B.电压放大倍数太高C.晶体管的电流放大系数太大D.电源电压太高3【单选题】(2分)在单级放大电路中，若输入电压为余弦波形，用示波器同时观察输入ui和输出uo的波形。

当CB电路时，，ui和uo的相位________。

A.相差90ºB.反相C.不确定D.同相4【单选题】(2分)用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（）。

A.差模放大倍数数值增大B.差模输入电阻增大C.抑制共模信号能力减小D.抑制共模信号能力增强5【单选题】(2分)多级放大电路的初级一般采用（）A.功率放大电路B.分压偏置式放大电路C.差动放大电路D.共射极放大电路第一章测试1【单选题】(10分)二极管的重要特点之一为（）A.导电性能强B.单向导通性C.不导电D.导电性能一般2【单选题】(10分)稳压二极管主要用途是（）A.放大B.限流C.稳压D.稳流3【单选题】(10分)常见的彩灯采用的是（）管A.光敏三极管B.发光二极管C.激光二极管D.光电耦合器件4【单选题】(10分)三极管是（）器件A.电流控制电压B.电压控制电流C.电压控制电压D.电流控制电流5【单选题】(10分)三极管静态工作点Q点过高，容易引起（）失真A.饱和B.交越C.大信号D.截止。

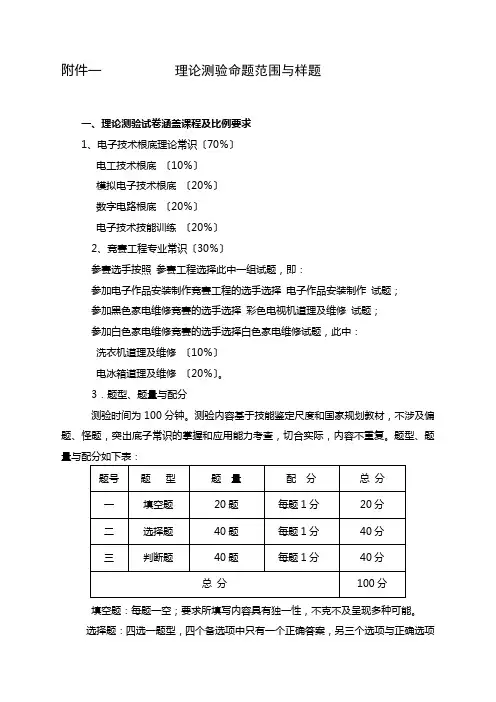

附件一理论测验命题范围与样题一、理论测验试卷涵盖课程及比例要求1、电子技术根底理论常识〔70％〕电工技术根底〔10％〕模拟电子技术根底〔20％〕数字电路根底〔20％〕电子技术技能训练〔20％〕2、竞赛工程专业常识〔30％〕参赛选手按照参赛工程选择此中一组试题，即：参加电子作品安装制作竞赛工程的选手选择电子作品安装制作试题；参加黑色家电维修竞赛的选手选择彩色电视机道理及维修试题；参加白色家电维修竞赛的选手选择白色家电维修试题，此中：洗衣机道理及维修〔10％〕电冰箱道理及维修〔20％〕。

3．题型、题量与配分测验时间为100分钟。

测验内容基于技能鉴定尺度和国家规划教材，不涉及偏题、怪题，突出底子常识的掌握和应用能力考查，切合实际，内容不重复。

题型、题填空题：每题一空；要求所填写内容具有独一性，不克不及呈现多种可能。

选择题：四选一题型，四个备选项中只有一个正确答案，另三个选项与正确选项有必然相关性；判断题：标题问题表达清楚，含意明了，防止呈现误导情况；二、测验要求程度说明对各局部常识内容要求的程度界定如下：了解：知道所列常识的内容，能够说出常识的要点、大意，在有关问题中能识别和直接使用；理解：明确所列常识确实切含义及与其它常识的联系，能在阐发、解决简单问题过程中运用；掌握：理解所列常识的内容，能在阐发、解决实际问题过程中灵活运用。

三、教材参照高等教育出书社电子电器应用与维修专业中等职业教育国家规划教材。

四、测验范围与要求〔一〕电工技术根底1．电路1〕了解电路的组成及其作用；2〕理解电路的底子物理量〔电动势、电流、电位、电压〕的概念及其单元；3〕熟练掌握电动势、电流、电压的参考标的目的〔正标的目的〕和数值正负的意义及在电路计算、测量时的应用；4〕理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算；5〕理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律；6〕熟练掌握局部电路欧姆定律和闭合电路欧姆定律；7〕理解电路的几种工作状态〔通路、开路、短路〕，掌握对每一种状态电路的测试和判断方法；8〕熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的阐发和计算；9〕掌握电路中各点电位及两点间电压的阐发和计算，掌握其测量方法。

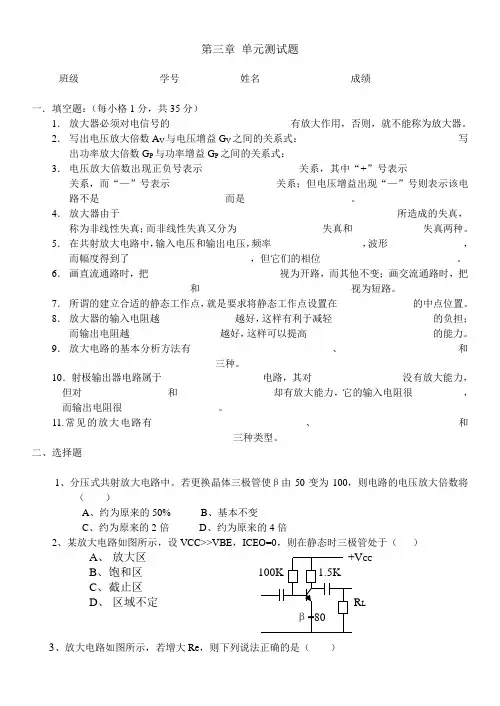

第三章单元测试题班级________________学号____________姓名__________________成绩______________一．填空题：（每小格1分，共35分）1．放大器必须对电信号的________________________有放大作用，否则，就不能称为放大器。

2．写出电压放大倍数A V与电压增益G V之间的关系式：_______________________________写出功率放大倍数G P与功率增益G P之间的关系式：________________________________ 3．电压放大倍数出现正负号表示___________________关系，其中“+”号表示____________关系，而“—”号表示_____________________关系；但电压增益出现“—”号则表示该电路不是_________________________而是_____________________。

4．放大器由于_______________________________________________________所造成的失真，称为非线性失真；而非线性失真又分为_________________失真和______________失真两种。

5．在共射放大电路中，输入电压和输出电压，频率__________________，波形_______________，而幅度得到了________________________，但它们的相位___________________________。

6．画直流通路时，把__________________________视为开路，而其他不变；画交流通路时，把________________________和______________________________视为短路。

7．所谓的建立合适的静态工作点，就是要求将静态工作点设置在_______________的中点位置。

《晶体三极管和单级低频小信号放大器》试题时间：60分钟总分：分班级：班命题人：一、判断题1.晶体三极管按材料分有两种：锗管和硅管。

（正确）2.晶体三极管按结构分:NPN、PNP。

（正确）3.晶体三极管有NPN和PNP两种结构形式，但使用最多的是锗NPN和硅PNP两种三极管。

（错误）4.晶体三极管功率分：小功率管、中功率管、大功率管。

（正确）5.晶体三极管三条引线分别称为发射极e、基极b和集电极c。

（正确）6.晶体三极管的管脚分别是发射极、门极、集电极。

（错误）7.在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄。

（正确）8.晶体三极管是线性器件，可用作开关或者放大器件。

（错误）9.晶体管由两个PN结组成，所以可以用两个二极管反向连接起来充当晶体管使用。

（错误）10.晶体三极管的发射结和集电结是同类型的PN结，所以三极管在作放大管使用时，射极和集电极可相互调换使用。

（错误）11.通常的BJT在集电极和发射极互换使用时，仍有较大的电流放大作用。

（错误）12.三极管有三个工作区，分别是饱和区、放大区、截止区。

（正确）13.三极管是构成放大器的核心，模拟电路中，若要信号不失真，三极管应该工作在放大区。

（正确）14.模拟电路中，三极管用作开关器件。

（错误）15.晶体三极管是非线性器件。

（正确）16.晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

（正确）17.无论在任何情况下，三极管都具有电流放大能力。

（错误）18.三极管是构成放大器的核心，三极管器件具有电压放大作用。

（错误）19.当三极管发射结、集电结都反向偏置时具有放大作用。

（错误）20.当三极管发射结、集电结都正向偏置时具有放大作用。

（错误）21.放大电路中，硅三极管发射结工作电压是0.3V。

（错误）22.放大电路中，硅三极管发射结工作电压是0.7V。

（正确）23.放大电路中，锗三极管发射结工作电压是0.3V。

晶体三极管与单级低频小信号放大器 章节练习（2015.6）一、判断题（对的打“√”，错的打“×” ）1、为使三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压；（ ）2、无论是哪种三极管，当处于放大工作状态时，b 极电位总是高于e 极电位，c 极电位也总是高于b 极电位；（ ）3、三极管的发射区和集电区是由同一种类半导体（N 型或P 型）构成的，所以e 极和c 极可以互换使用；（ ）4、三极管的穿透电流I CEO 的大小不随温度而变化；（ ）5、三极管的电流放大系数β随温度的变化而变化，温度升高，β减小；（ ）6、对于NPN 型三极管，当V BE ﹥0时，V BE ﹥V CE ，则该管的工作状态是饱和状态；（ ）7、已知某三极管的发射极电流I E ＝1.36mA ，集电极电流I C ＝1.33mA ，则基极电流I B ＝30μA ；（ ）8、某三极管的I B ＝10μA 时，I C ＝0.44mA ；当I B ＝20μA 时，I C ＝0.89mA ，则它的电流放大系数β＝45；9、三极管无论工作在何种工作状态，电流I E ＝I B ＋I C ＝（1＋β）I B 总是成立；（ ）10、由于三极管的核心是两个互相联系的PN 结，因此可以用两个背靠背连接的二极管替换；（ ）11、三极管是一种电流控制器件；（ ） 12、同一只三极管的β和β数值上很接近，在应用时可相互代替；（ ）13、共发射极放大器的输出电压信号和输入电压信号反相；（ ） 14、交流放大电路之所以能实现小信号放大，是由于三极管提供了较大的输出信号能量；（ ） 15、放大器的静态工作点一经设定后，不会受外界因素的影响；（ ） 16、在单管放大电路中，若V G 不变，只要改变集电极电阻R C 的值就可改变集电极电流I C 的值；（ ）17、三极管放大电路工作时，电路中同时存在直流分量和交流分量，直流分量用来表示静态工作点，交流分量用来表示信号的变化情况；（ ）二、选择题1、万用表测得一PNP 型三极管三极电位分别有V C =3.3V ，V E =3V ，V B =3.7V ，则该管工作在（ ）A ．饱和区B ．截止区C ．放大区D ．击穿区 2、测得某三极管三个极在放大电路中的对地电压分别为6V 、4V 、3.3V ， 则该三极管是（ ）A ．硅材料的NPN 管B ．硅材料的PNP 管C ．锗材料的NPN 管D ．锗材料的PNP 管3、三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（ ） A ．发射结为反向偏置 B ．集电结为正向偏置 C ．始终工作在放大区4、在共发射极单管低频电压放大电路中，输出电压可表示为（ ） A ．0c c v i R = B ．0c c v i R =- C ．0c c v I R = D ．0c c v I R =-5.已知工作在放大区的某硅晶体三极管的三个电极电位如题5图所示，则a 、b 、c 三个电极分别为( )A 、集电极、发射极、基极B 、集电极、基极、发射极C 、发射极、集电极、基极D 、基极、集电极、发射极 6、采用分压式偏置电路可以（ ）。

第3章高频信号放大器3.1自测题3.1-1晶体管的截止频率fß是指当短路电流放大倍数|ß|下降到低频ß 0的时所对应的工作频率。

3.1-2矩形系数是表征放大器好坏的一个物理量。

3.1-3消除晶体管y re的反馈作用的方法有和。

3.1-4.为了提高效率，高频功率放大器应工作在状态。

3.1-5.为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在状态。

3.1-6.根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。

3.2 思考题3.2-1 影响谐振放大器稳定性的因素是什么？反向传输导纳的物理意义是什么？3.2-2声表面波滤波器、晶体滤波器和陶瓷滤波器各有什么特点,各适用于什么场合?3.2-3说明fβ、f Tβ、fɑ和f max的物理意义。

分析说明它们之间的关系3.2-4为什么晶体管在高频工作时要考虑单向化或中和,而在低频工作时,可以不必考虑?3.2-5. 谐振功率放大器工作于欠压状态。

为了提高输出功率，将放大器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？3.2-6.为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3.2-7.为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？3.2-8.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？3.2-9.一谐振功放如图3.2-9所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。

；(b)θ=90。

；(c)θ<90o。

(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲高效率、大功率工作,谐振功放应工作于：(a)欠压状态(b)临界状态(c) 过压状态(4)当把图中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。

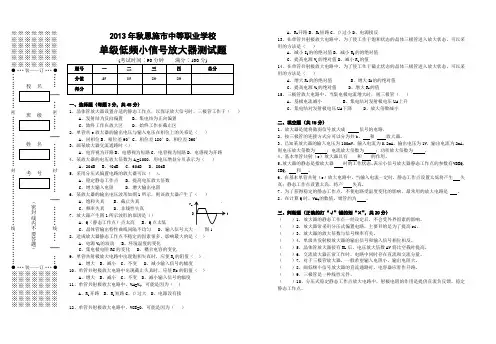

※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※校 名班 级姓 名考 号（密封线内不要答题）···············密······················封······················线·······················密······—··········封········—········线····—····●···装——订···● ●···装——订···●※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※2013年秋恩施市中等职业学校单级低频小信号放大器测试题一、选择题（每题3分，共45分）1、晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管工作于（ ）A 、发射结为反向偏置B 、集电结为正向偏置C 、始终工作在放大区D 、始终工作在截止区2、单管共e 放大器的输出电压与输入电压在相位上的关系是（ ）A 、同相位B 、相位差90°C 、相位差180°D 、相位差360° 3、画某放大器交流通路时（）A 、电容视为开路B 、电感视为短路C 、电容视为短路D 、电感视为开路 4、某放大器的电压放大倍数为A V =1000，用电压增益分贝表示为（ ）A 、20dB B 、40dBC 、60dBD 、80dB 5、采用分压式偏置电路的放大器可以（ ）。

通信电⼦线路试题集第⼀章绪论和LC谐振回路⼀、填空1.某⼴播电台⼴播频率为630kHz，其波长是_____________。

某⼴播短波波长为38.6m,它的频率为_____________。

2.电感线圈的品质因数Q1是⽤来表⽰________________________________，Q1在数值上等于___________与___________之⽐。

3.双电容（C1,C2）耦合电路中C2与负载R L并接，则R L部分接⼊回路的接⼈系数为___ _____。

折合到回路两端的等效电阻R P为______。

4.信号源和负载部分接⼊谐振回路是为了_________________。

5.LC谐振回路的谐振频率ω0仅与________和_______有关，其表达式为___________。

6.⽤Q、L、C来表⽰并联谐振回路的谐振电阻R p，其表⽰式为______________。

7.⾳频信号频率范围是_______，话⾳信号频率范围是_______，图像信号频率范围是_______。

8.在接收机输⼊回路中是依靠改变_ （电感、可变电容）进⾏选台的。

9.⽆线电波传播速度固定不变，频率越⾼，波长；频率_ ，波长越长。

⼆、是⾮题（对者打“√”，错者打“X”）1.（）短波主要是利⽤表⾯波⽅式进⾏传播的。

2.（）电感线圈的品质因数Q L=ωL/r，则Q L与⼯作频率成正⽐。

3.（）如果某电台的调频⼴播频率为99.3MHz，LC输⼊回路只要让该频率通过就能收到该电台。

三、选择题（选择⼀项正确答案填在括号内）1. 为了有效发射电磁波，天线尺⼨应当与发射信号下⾯哪个量相⽐拟：（）a. 波长b. 频率c. 幅度2. 中波波段频率范围是： ( )a. 88～1108MHzb. 535～1605KHzc.30～3400Hz3. 调频接收波段频率范围⼤概是： ( )a. 535～1605KHzb. 88～108MHzc.30～3400Hz4. 通信系统中消息信号需要调制的原因是：（）a．消息信号的频率低 b.为了实现信道复⽤ c. a和b都是5.我国调频收⾳机的中频为（）A．465KHz B．455KHz C．75KHz D．10.7MHz6.我国中波调幅收⾳机的中频为（）A．465KHz B．455KHz C．75KHz D．10.7MHz四、分析、计算题1.给定并联谐振回路f o=5MHz，C=50PF，B0.7=150KHz。

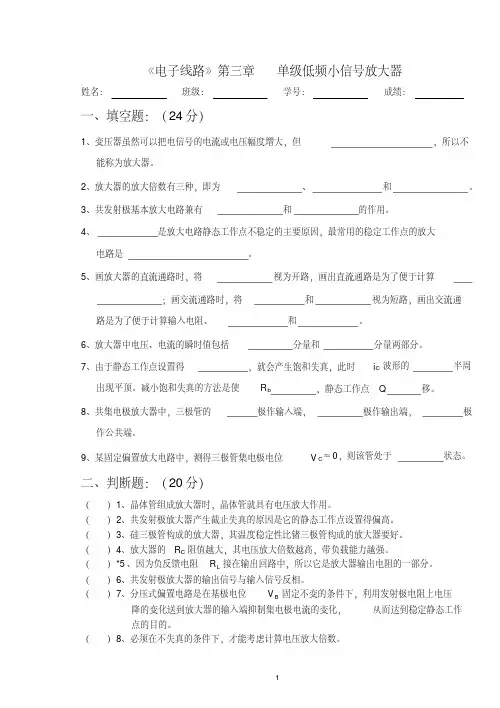

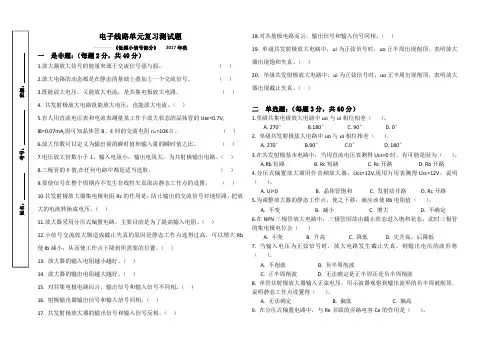

《电子线路》第三章单级低频小信号放大器姓名：班级：学号：成绩：一、填空题：（24分）1、变压器虽然可以把电信号的电流或电压幅度增大，但，所以不能称为放大器。

2、放大器的放大倍数有三种，即为、和。

3、共发射极基本放大电路兼有和的作用。

4、是放大电路静态工作点不稳定的主要原因，最常用的稳定工作点的放大电路是。

5、画放大器的直流通路时，将视为开路，画出直流通路是为了便于计算；画交流通路时，将和视为短路，画出交流通路是为了便于计算输入电阻、和。

6、放大器中电压、电流的瞬时值包括分量和分量两部分。

7、由于静态工作点设置得，就会产生饱和失真，此时i C波形的半周出现平顶。

减小饱和失真的方法是使R b，静态工作点Q 移。

8、共集电极放大器中，三极管的极作输入端，极作输出端，极作公共端。

9、某固定偏置放大电路中，测得三极管集电极电位V C≈0，则该管处于状态。

二、判断题：（20分）（）1、晶体管组成放大器时，晶体管就具有电压放大作用。

（）2、共发射极放大器产生截止失真的原因是它的静态工作点设置得偏高。

（）3、硅三极管构成的放大器，其温度稳定性比锗三极管构成的放大器要好。

（）4、放大器的R C阻值越大，其电压放大倍数越高，带负载能力越强。

（）*5、因为负反馈电阻R L接在输出回路中，所以它是放大器输出电阻的一部分。

（）6、共发射极放大器的输出信号与输入信号反相。

（）7、分压式偏置电路是在基极电位V B固定不变的条件下，利用发射极电阻上电压降的变化送到放大器的输入端抑制集电极电流的变化，从而达到稳定静态工作点的目的。

（）8、必须在不失真的条件下，才能考虑计算电压放大倍数。

1。

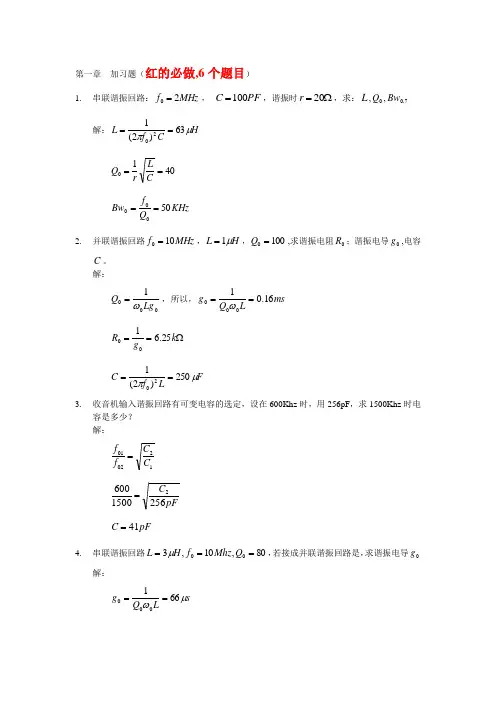

第一章 加习题（红的必做,6个题目）1. 串联谐振回路：MHz f 20=， PF C 100=，谐振时Ω=20r ，求：L ,0Q ,7.0Bw解：H C f L μπ63)2(120==4010==CLr QKHz Q f Bw 5000==2. 并联谐振回路MHz f 100=，H L μ1=，1000=Q ,求谐振电阻0R ；谐振电导0g ,电容C 。

解：0001Lg Q ω=，所以，ms L Q g 16.01000==ωΩ==k g R 25.61F Lf C μπ250)2(120==3. 收音机输入谐振回路有可变电容的选定，设在600Khz 时，用256pF ，求1500Khz 时电容是多少？ 解：120201C C f f =pFC 25615006002=pF C 41=4. 串联谐振回路80,10,300===Q Mhz f H L μ，若接成并联谐振回路是，求谐振电导0g解：s LQ g μω661000==5.如图：当匹配为多少时，才能使电路21N N 提示：匹配时，21R R '='解：2222211 2.55*R N N N * R ⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛+ 3N N 21=6．已知：Ω====K R Q H L Mhz f 4,100,4,1000μ试求：（1）通频带7.02f ∆（2）若要增大通频带为原来的2倍，还应并联一个多大的电阻答案：（1）Mhz f 728.027.0=∆（2）并联电阻为：Ω='k R 45.37．已知单调谐放大器Mhz f 300=，80,1013==Q H L μ，20N 13=，5N 23=，4N 45=晶体管y 参数为：ms j y fe )4.424.36(-=；ms j y oe )6.0072.0(+=；ms j y ie )0.46.1(+=；0=ve y ；电路中： Ω=k Rb 151，Ω=k Rb 2.62，Ω=k 6.1Re ，F C μ01.01=F C e μ01.0=；回路并联电阻Ω=k R 3.4Ω=620L R试求：(1) 画出高频等效电路 (2) 计算回路电容C (3) 计算1.07.0;;2A r uo K f ∆ 答案：(1) 高频等效电路图(a)是根据实际放大器画出的高频等效电路图(b)是将各个元件等效到回路两端时的等效电路pF18.3103021060.0072.02.020425.020563-1345213231=⨯⨯⨯========πoe oe C msg N N P N N Pus R g P g g P g us LQ g ms y L o oe fe 93.367103.4162012.01035.66107225.0135.6680101103021188.554.424.36326-6-222216-600022=⨯+⨯+⨯+⨯⨯=+++==⨯⨯⨯⨯⨯===+=∑πω(2) 计算回路电容C因为C C P C oe +=∑21且()()pF L f L C 17.281011030212116-2613201320=⨯⨯⨯⨯===∑ππω pF C P C C oe 97.2718.325.0-17.28-221=⨯==∑(3)59.71093.3671088.552.025.06-3-210=⨯⨯⨯⨯==∑g y P P A feu 9908.24.143024.141093.36710110302111.007.06-6-6130====∆=⨯⨯⨯⨯⨯⨯==∑r L L K MHz Q f f g L Q πω8.已知单调谐放大器Mhz f 300=，100,1014==Q H L μ，3N 12=，3N 23=，4N 34=晶体管在工作点上y 参数为：ms g ie 2.3=；pF C ie 10=；ms g oe 55.0=；pF C oe 8.5=；ms y fe 53=， 47-=fe ϕ，0=re y试求：(1) 画出高频等效电路 (2) 计算回路电容C (3) 计算1.07.0;;2A r uo K f ∆ 答案：(1) 等效电路图.30013.600164112241311======N N P N N Pusg P g g P g usLQ g ie o oe .08614102.3653.01008.531055.06.010********.0801010110302113-26-3-23322216-6000=⨯⎪⎭⎫⎝⎛+⨯+⨯+⨯⨯=⎪⎭⎫⎝⎛+⨯+⨯++==⨯⨯⨯⨯⨯==∑πω(2) 计算回路电容C因为C C P C oe +=∑21且()()pF L f L C 17.281011030212116-2613201320=⨯⨯⨯⨯===∑ππω pF C P C C oe 08.268.56.0-17.28-221=⨯==∑(3)15.5410614.081035.30.606-3-210=⨯⨯⨯⨯==∑g y P P A feu993.478.643028.6410614.0810*******11.007.06-6-6410====∆=⨯⨯⨯⨯⨯⨯==∑r L L K MHz Q f f g L Q πω9.已知单调谐放大器Mhz f 7.100=，100,4013==Q H L μ，20N 13=，5N 23=，6N 45=,晶体管y 参数为：ms j y fe )4.364.26(-=；ms j y ie )4.386.2(+=；ms j y re ).30-80.0(=；ms j y oe )3.12.0(+=；试求： 1. 忽略re y(1) 画出高频等效电路 (2) 计算回路电容C (3) 计算1.07.0;;2A r uo K f ∆2. 考虑re y(1) 若5≥S ，计算s uo A (2) 判断并说明此放大器稳定否？ 答案：1. 忽略re y (1) 等效电路usg P g g P g msy C msC msg us LQ g N N P N N P ie o oe fe ie oe oe 1.3071086.23.01037.2100.225.0454.364.26pF60.50107.102104.386.2g pF 35.19107.102103.12.02.37100104107.102113.020625.02053-26-3-222212263-ie 63-6-60001345213231=⨯⨯+⨯+⨯⨯=++==+==⨯⨯⨯===⨯⨯⨯===⨯⨯⨯⨯⨯========∑πππω(2) 计算回路电容C因为ie oe C P C C P C 2221++=∑且()()pF L f L C 37.55104107.10212116-2613201320=⨯⨯⨯⨯===∑ππω pF C P C P C C ie oe 61.4960.503.0-35.1925.0-37.55--222221=⨯⨯==∑(3)99.10101.30710453.025.06-3-210=⨯⨯⨯⨯==∑g y P P A feu 99884.011.127.10211.12101.307104107.102111.007.06-6-6-130====∆=⨯⨯⨯⨯⨯⨯==∑r L L K MHz Q f f g L Q πω2. 考虑re y()[]()[]52.1275-54-cos 11031.0510452cos 1257-08.0.30-arctan 54-4.264.36-arctan31.03.008.03-3-022=+⨯⨯⨯⨯⨯=++======+=o o oore fe fe fes u re fe re y S y A ms y ϕϕϕϕ由于us s A >uo A 所以稳定10. 有一个ΩK 1的电阻，在T=290K ，B=10MHz 内工作，它两端的噪声放均值是多少？ 等效成一个无效的电导和一个多大噪声的电流源？解：1.21063232106.11010102901038.144V f KTR u u --⨯=⨯⨯⨯⨯⨯⨯=∆=2. 21622222106.14A R f RT R u R u I u u u -⨯=∆==⎪⎪⎭⎫⎝⎛= 11.Ap1=0.8NF2=2AP2=10NF3=7AP3=0.7NF4=3AP4=105已知图的高放接收机，试求：1. 总噪声系数NF ，2. 若无高放是的总噪声系数 解：由于传输线为无源元件，可以认为不产生噪声 (1) 接收机总噪声系数为：357.37.0108.013108.0178.01211113214213121=⨯⨯-+⨯-+-+=-+-+-+=AP AP AP NF AP AP NF AP NF NF NF(2) 无高放07.127.08.0138.017111313121=⨯-+-+=-+-+=AP AP NF AP NF NF NF 12. 有一个放大器功率增量60dB ，带宽1Mhz ，噪声NF=1，问在高温290K 时，他的本身额定噪声功率为多少？若NF=2，其值为多少？ 解：由nin P AP AP NF +=1其中，A P n 为放大器本身产生的噪声输出功率ni n P AP NF A P ∙∙-=)1(ni P 是外部干扰功率，是外部干扰电压在输入阻抗上的压降功率ii ni R U P 221=f KTR V i ∆=*24f KTR V i ∆=*4f RT R V R U P ii i i ni ∆===222121Ap f T K NF A P n ∙∆∙∙∙-=)1(（1） 若NF=1，则A P n =0；所以放大其本身不产生噪声。

低频功率放大电路单元检测试题(三)
以下是一道低频功率放大电路的检测题：
问题：
在低频功率放大电路中，放大器的输入电阻往往需要很大，输出电阻往往需要很小。

请回答以下问题：
1. 为什么低频功率放大电路的输入电阻需要很大？
2. 为什么低频功率放大电路的输出电阻需要很小？
3. 请举例说明一种常见的低频功率放大电路，并解释其中的输入电阻和输出电阻的设计原则。

答案：
1. 低频功率放大电路的输入电阻需要很大，主要是为了减小输入信号源对电路的负载影响。

在低频功率放大电路中，输入电阻越大，输入信号源的负载就越小，可以避免信号源内阻与输入电阻之间的匹配问题。

另外，输入电阻的增大还能避免因输入信号源内阻导致的信号损失。

2. 低频功率放大电路的输出电阻需要很小，主要是为了保持输出信号的稳定性和提高输出功率。

当输出电阻很小时，输出信号的阻抗与负载之间的匹配就比较好，可以避免信号源与负载之间的反射，提高信号传输的效率和质量。

此外，输出电阻的减小还能提高输出功率的传输效率。

3. 一种常见的低频功率放大电路是共射极（emitter follower）电路。

这种电路常用于信号放大和缓冲放大的应用场合。

在共射极电路中，输入电阻由输入信号与基极的接触电阻决定。

为
了尽量减小输入信号源的负载，输入电阻要设计得很大。

输出电阻由负载电阻和输出控制电阻决定，为了提高输出功率和保持稳定性，输出电阻要设计得很小。

通常情况下，输入电阻要远大于输出电阻。

第三章高频小信号放大器一、填空题：1．高频小信号放大器的主要技术指标有_________、________、__________。

（增益、通频带、选择性）2.高频小信号谐振放大器的常用的稳定方法有________和________；引起其工作不稳定的主要原因是_________；该放大器级数的增加，其增益将________，通频带将_________。

（中和法、失配法、Cbc’大、变大、变窄）二、问答题1、晶体管低频小信号放大器与高频小信号放大器的分析方法有什么不同？高频小信号放大器能否用静态特性曲线来分析，为什么？解：晶体管低频小信号放大器采用的分析方法是折线分析法，在小信号条件下，叠加在BJT工作点上的交变电流电压之间的关系近似为线性关系。

而高频小信号放大器，由于信号小，也可以认为它工作在晶体管的线性范围内。

可用“线性四端网络”来等效，对线性网络的分析方法都适用于分析高频小信号放大器。

为分析方便起见，低频小信号放大器采用h参数进行分析，高频小信号放大器采用y 参数进行分析。

高频小信号放大器不能用静态特性曲线来分析。

因为晶体管特性曲线是在伏安平面上作出的反映晶体管直流电流电压的关系。

如果电流电压以高频率变化，三极管内PN结的电容应必须考虑，电流电压关系不能在伏安平面上画出。

2、高频小信号放大器为什么要考虑阻抗匹配问题?解：获得最大功率增益，而且匹配是“共扼匹配”，负载电纳和源内阻电纳部分都影响谐振频率，必须进行匹配。

三、计算题：1．对于收音机的中频放大器，其中心频率为f=465KHz，B=8KHz，回路电容C=200pF，试计算回路电感QL 值。

若电感线圈的Q=100，问在回路上应并联多大的电阻才能满足要求？解：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66k Ω的电阻。

2.一晶体管组成的单回路中频放大器，如图所示。

已知0465f KHz =，晶体管经中和后的参数为：g m =4.4mS ，Cie=142pF ，goe=55μS ，Coe=18pF ，Yfe=36.8mS ，Yoe=0。

单级低频小信号放大器试题及答案一、单选题1.在放大电路中的交流电流、电压用的表示方法是A、B、C、D、【正确答案】：D2.图所示电路中，已知，晶体管，且忽略，若要使静态时，则应取A、200kΩB、300kΩC、600kΩD、1500KΩ【正确答案】：D3.温度影响了放大电路中( )的参数，从而使静态工作点不稳定。

A、电阻B、电容C、三极管D、电源【正确答案】：C4.从放大器输入端看进去的等效电阻称为放大器的A、输入电阻B、输出电阻C、等效电阻D、负载电阻【正确答案】：A5.放大电路设置偏置电路的目的是A、使放大器工作在截止区B、使放大器工作在饱和区C、使放大器工作在线性放大区D、使放大器工作在集电极最大允许电流状态下【正确答案】：C6.在固定偏置放大电路中，用直流电压表测得，可能是因为A、Rb开路B、RL短路C、Rc开路D、Rb过小【正确答案】：A7. 晶体管放大电路如图所示，若要减小该电路的静态基极电流，应使A、减小B、增大C、减小D、增大【正确答案】：B解析：减小增大减小增大8.温度上升时，三极管的发射结正向压降随温度的变化为A、增大B、减小C、不变D、无法判断【正确答案】：B9.微变等效电路法适用于A、放大电路的静态和动态分析B、放大电路的静态分析C、低频小信号放大电路的动态分析D、高频大信号放大电路的动态分析【正确答案】：C10.图示分压偏置放大电路中，若减小，则集电极电流A、减小B、增大C、不变D、以上说法都不正确【正确答案】：B11.对放大电路进行静态分析的主要任务是A、确定电压放大倍数B、确定静态工作点C、确定输入电阻D、确定输出电阻【正确答案】：B12.某放大器电压增益为40dB ,电流增益为 10dB, 则功率增益为A、30dBB、40dBC、25dB。

第3章习题参考解答3－1 对高频小信号放大器的主要要求是什么？高频小信号放大器有哪些分类？ 答3-1：对高频小信号器的主要要求是: 1. 比较高的增益2. 比较好的通频带和选择性3. 噪音系数要小4. 稳定性要高高频小信号放大器一般可分为用分立元件构成的放大器、集成放大器和选频电路组成的放大器。

根据选频电路的不同，又可分为单调谐回路放大器和双调谐回路放大器；或用集中参数滤波器构成选频电路。

3－2一晶体管组成的单回路中频放大器，如图所示。

已知f o =465kHz ，晶体管经中和后的参数为：g ie =0.4mS,C ie =142pF ，g oe =55μS ，C oe=18pF ，Y ie =36.8mS,Y re=0，回路等效电容C=200pF ，中频变压器的接入系数p 1=N 1/N=0.35，p 2=N 2/N=0.035,回路无载品质因数Q 0=80，设下级也为同一晶体管，参数相同。

试计算：（1）回路有载品质因数 Q L 和 3 dB 带宽 B 0.7;（2）放大器的电压增益；(3) 中和电容值。

（设Cb’c=3 pF ）题3－1图解3-2：根据已知条件可知,能够忽略中和电容和y re 的影响。

得：2222122000.35180.035142202oe ie C p C p C pF ∑=++=+⨯+⨯≈回路总电容为C答：品质因数Q L 为40.4,带宽为11.51kHz,谐振时的电压增益为30.88,中和电容值为1.615pF3－3 高频谐振放大器中，造成工作不稳定的王要因素是什么？它有哪些不良影响？为使放大器稳定工作，可以采取哪些措施？答3-3集电结电容是主要引起不稳定的因素，它的反馈可能会是放大器自激振荡；环境温度的改变会使晶体管参数发生变化，如C oe 、C ie 、g ie 、g oe 、y fe 、引起频率和增益的不稳定。

负载阻抗过大，增益过高也容易引起自激振荡。

一般采取提高稳定性的措施为：（1）采用外电路补偿的办法如采用中和法或失配法 （2）减小负载电阻，适当降低放大器的增益 （3）选用f T 比较高的晶体管（4）选用温度特性比较好的晶体管，或通过电路和其他措施，达到温度的自动补偿。
