电厂锅炉省煤器爆管的原因分析与处理措施实用版

锅炉受热面爆管原因分析及防范策略关键词：电厂；锅炉受热面；爆管原因；防范措施1、锅炉受热面爆管概述锅炉受热面爆管指的是锅炉运行的过程中突发的管道暴烈，一般伴随着较为明显爆破声和喷射而出的水及水蒸气。

此时，锅炉的气压表、水流量表、蒸汽流量表等均出现异常，锅炉炉膛内的燃烧方式也由负压燃烧变为正压燃烧，炉烟和蒸汽也从炉墙的门孔及漏风处大量喷出。

由于管道劈裂，锅炉管道系统内的气压出现异常，由于气压过低因此锅炉内的水位难以维持正常，锅炉内部炉膛的温度开始逐渐降低，排烟温度随着降低，严重时可引起炉膛灭火，造成锅炉燃烧效率降低，灰渣斗内灰量增多且伴随有湿灰。

锅炉受热面爆管出现问题时能直接引起锅炉系统运行异常，造成锅炉引风机负荷增加，电流变大，锅炉系统安全性受到影响[1]。

2、火电厂锅炉受热面爆管的原因分析2.1受热面材设计不达标导致爆管锅炉受热面是进行能量转换的重要工具，一侧的金属面需要在较为苛刻的条件下工作，而另一侧则需要两种不同的介质传递热量，这样的情况下自身设备会承受较大的负荷，而且自身工作又比较复杂，想要确保其稳定工作需要承担较大的负荷。

在这样的条件下使得其工作具有一定的特殊性，同时还对于设备的自身材料具有较高的要求，在进行设计工作的过程中相关人员需要结合实际情况做好相关内容的改善，从而设定较为明确的锅炉运行参数，同时还要考虑到自身工作的一些问题，如负荷情况以及材料的耐热性、强度以及韧性等。

如果受热材料没有达到相应的标准，在整个运行的过程中往往会因为实际温度过高从而导致管出现变化，在这样的情况下其会受到高压作用最终导致爆管，这也充分说明材质具有一定的重要性。

2.2受热面管焊接因素锅炉受热面管应用与锅炉系统中的不同部位，受热面管子与锅炉设备之间需要焊接连接，来提高受热面馆和锅炉之间的整体性与稳定性。

锅炉受热面管焊接口、焊接缝的处理等质量不达标，受热面管设计不够规范等都会造成受热面管承受高温高压荷载的能力降低。

锅炉爆管的原因分析锅炉爆管是指锅炉在运行中热交换面中的水冷壁管，对流管，省煤器管在过热，磨损和腐蚀等各种原因的综合作用下，就会发生管线爆裂，高温锅炉水泄漏，造成锅炉无法正常运行。

通过多年的理论积累与现场实践发现，锅炉的管线爆裂主要由十四种原因造成的。

第一种原因、锅炉给水质量不良、无水处理或水处理方法不正确，没有按相关的规定进行排污处理，使管线的内壁结垢或腐蚀，产生这种情况的主要原因就是因为有的锅炉用水取自地下，硬度高达5mmol/L，属于高硬度水，而且含硫高，含铁高，一旦水处理不当，很容易就发生过爆管，被迫停炉抢修，给生产和生活造成了很大的影响。

第二种原因、锅炉的管线在制造、安装和检修的过程中在焊口处会出现应力集中和机械性能下降的现象，在这些应力集中和机械下降的关键部位会出现管线爆裂的情况，这样也会使锅炉出现故障，难以供应生产和生活需要。

第三种原因、锅炉在安装或检修时杂质掉落在管子内，造成管子内堵塞，使水循环不良或完全破坏。

第四种原因、管子水垢从内壁上脱落，“搭桥”使水循环处于不良状态。

第五种原因、锅炉在运行过程中如果水位过低，也会出现水循环不良的状态，出现这样的情况后就会使管线局部的温度过高，变形直至爆裂。

第六种原因、油锅炉、气锅炉或者煤锅炉，在设计与安装的时候由于喷嘴的角度没有调整正确，也会出现部分的锅炉管线过热发生。

第七种原因、升火、停炉操作不正确、使炉管被冷风吹袭、管子热胀冷缩过快或过频，产生有害应力。

第八种原因、烟道、燃烧室隔火墙损坏，使烟气短路造成局部炉管热量集中而烧坏炉管。

第九种原因、腐蚀爆管和设备老化爆管。

一般发生在尾部受热面的省煤器管，原因是排烟温度过低或给水温度过低而造成的酸性腐蚀。

第十种原因、局部烟速过快，在安装和检修受热面排管时，受热面管子的节距以及受热面的管排与炉墙之间的距离不符合设计要求，在管排与管排之间或管排与炉墙之间形成局部烟气走廊，或局部管子出列造成受热面管子积灰搭桥，引起局部烟速过高从而加大该部位管子的磨损和过热。

锅炉爆管事故分析与处理摘要锅炉是一种受压设备，它经常处于高温下运行，而且还受着烟气中有害物质的侵蚀和飞灰的磨损。

如果管理不严、使用不当就会发生锅炉事故，严重时会发生破坏性事故，造成不可弥补的损失。

因此，我们必须了解锅炉运行时的安全操作步骤，以及各种事故的预防方法和应对措施。

本论文以实习单位义马气化厂的锅炉为研究对象，采用理论与实际相结合的研究方法对锅炉事故的产生、预防、处理进行研究。

目的在于使我们在以后的工作中杜绝锅炉事故的发生，使锅炉安全稳定的运行。

关键词：链条锅炉；锅炉运行；安全；事故处理AbstractBoiler is a kind of pressure equipment, it often is in high temperature operation, but also by the smoke of harmful substance in erosion and fly ash wear. If use undeserved, lax management, boiler accidents occurs, the serious accident happens, damaging cause irreparable damage. Therefore, we must understand the safe operation of the boiler operation steps, and various kinds of accident prevention methods and measures. In this paper the internship units of boiler horse gasification righteousness as the research object, by integrating theory with practice of research methods for boiler, accident prevention and treatment. The purpose is to make our future work in eradicating boiler accidents, the safe and stable operation of the boiler.Key Word: Chain boiler Boiler Operation Safe Incident Handling目录第1 章绪论 (1)1.1 锅炉爆管事故及处理 (1)1.1.1 锅炉爆管事故介绍 (1)1.1.2 锅炉爆管处理应注意的问题 (1)1.2 论文写作目的及意义 (2)1.3 论文的主要内容 (2)第2 章锅炉常见爆管事故介绍 (3)2.1 水冷壁爆管 (3)2.2 过热器爆管 (3)2.3 省煤器管爆破事故 (4)2.4 空气预热器管损坏事故 (5)第3 章工程举例 (6)3.1 义马气化厂锅炉简介 (6)3.2 事故的概况及经过 (6)3.3 事故原因分析 (7)3.4 处理措施 (8)第4 章锅炉安全运行 (10)4.1 启动前检查 (10)4.2 冷态试运 (11)4.2.1 炉排试运行 (11)4.2.2 灰浆、冲灰水泵试运行 (12)4.2.3 风机试运行 (12)4.3 锅炉上水 (12)4.4 锅炉点火 (13)4.5 锅炉自动运行 (15)总结 (16)参考文献 (18)第 1 章绪论1.1锅炉爆管事故及处理在锅炉运行事故中，管子爆破是一种较常见的事故。

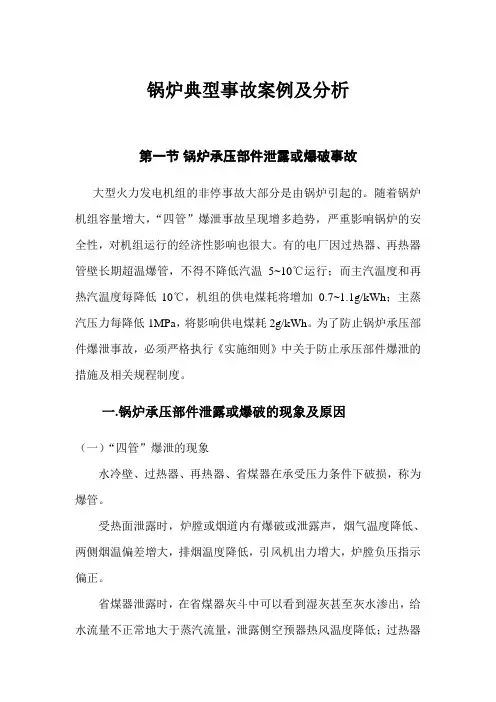

锅炉典型事故案例及分析第一节锅炉承压部件泄露或爆破事故大型火力发电机组的非停事故大部分是由锅炉引起的。

随着锅炉机组容量增大，“四管”爆泄事故呈现增多趋势，严重影响锅炉的安全性，对机组运行的经济性影响也很大。

有的电厂因过热器、再热器管壁长期超温爆管，不得不降低汽温5~10℃运行；而主汽温度和再热汽温度每降低10℃，机组的供电煤耗将增加0.7~1.1g/kWh；主蒸汽压力每降低1MPa，将影响供电煤耗2g/kWh。

为了防止锅炉承压部件爆泄事故，必须严格执行《实施细则》中关于防止承压部件爆泄的措施及相关规程制度。

一.锅炉承压部件泄露或爆破的现象及原因（一）“四管”爆泄的现象水冷壁、过热器、再热器、省煤器在承受压力条件下破损，称为爆管。

受热面泄露时，炉膛或烟道内有爆破或泄露声，烟气温度降低、两侧烟温偏差增大，排烟温度降低，引风机出力增大，炉膛负压指示偏正。

省煤器泄露时，在省煤器灰斗中可以看到湿灰甚至灰水渗出，给水流量不正常地大于蒸汽流量，泄露侧空预器热风温度降低；过热器和再热器泄露时蒸汽压力下降，蒸汽温度不稳定，泄露处由明显泄露声；水冷壁爆破时，炉膛内发出强烈响声，炉膛向外冒烟、冒火和冒汽，燃烧不稳定甚至发生锅炉灭火，锅炉炉膛出口温度降低，主汽压、主汽温下降较快，给水量大量增加。

受热面炉管泄露后，发现或停炉不及时往往会冲刷其他管段，造成事故扩大。

（二）锅炉爆管原因（1）锅炉运行中操作不当，炉管受热或冷却不均匀，产生较大的应力。

1)冷炉进水时，水温或上水速度不符合规定；启动时，升温升压或升负荷速度过快；停炉时冷却过快。

2)机组在启停或变工况运行时，工作压力周期性变化导致机械应力周期性变化；同时，高温蒸汽管道和部件由于温度交变产生热应力，两者共同作用造成承压部件发生疲劳破坏。

（2）运行中汽温超限，使管子过热，蠕变速度加快1)超温与过热。

超温是指金属超过额定温度运行。

超温分为长期超温和短期超温，长期超温和短期超温是一个相对概念，没有严格时间限定。

浅谈电厂锅炉“四管”泄漏、尾部漏风和堵灰的原因及防治对策罗云柱(宜宾发电总厂) 125.71.27.27 2006-11-22 00:00:03.0摘要：锅炉“四管”指省煤器管、水冷壁管、过热器管和再热器管，一旦泄漏，将造成巨大经济损失。

尾部受热面漏风和堵灰可能严重降低锅炉出力，降低经济性。

本文总结了宜宾发电总厂锅炉“四管”泄漏、尾部漏风和堵灰的原因和处理对策。

关键词：锅炉“四管” 泄漏漏风堵灰原因对策0 引言锅炉“四管”工作环境恶劣，一旦泄漏，巨大损失。

同时，尾部漏风和堵灰也不容忽视。

正确处理这些问题，有利于提高火电厂安全经济性。

1 析“四管”泄漏原因“四管”泄漏原因一般分为拉裂、过热、焊接质量、磨损、管材原始缺陷、腐蚀、吹损等七大类。

宜宾发电总厂“四管”泄漏的主要原因是拉裂、过热、焊接质量、磨损、腐蚀。

1.1 拉裂炉侧包墙过热器联箱、低温过热器入口联箱、低温省煤器联箱管插座与支管焊缝，原设计均为插入式焊接，在管插座内壁留下环状应力集中部位，这些部位对交变热应力适应能力差，热敏感性强，随着设备逐渐老化，容易拉裂。

在启、停炉或调峰过程中，负荷变化速度快，受热面膨胀收缩不畅，会引起更多拉裂或微小隐患。

侧包墙过热器与侧墙水冷壁鳍片焊缝处拉裂泄漏。

这是由于两者内部介质温差较大，两者膨胀量差异较大，鳍片产生较大内应力，鳍片焊缝被拉裂；二是受热面管屏膨胀不畅，管插座与联箱连接处比较薄弱，此处角焊缝被拉裂。

由于电力紧缺，调度部门要求尽可能缩短“四管”泄漏抢修时间，停炉后被迫快速冷却，“四管”性能严重下降，当时未表现出来，但已留下隐患。

1.2 过热过热是受热面温度超过该金属许用温度，其显微组织发生了变化，出现珠光体球化、石墨化和热脆性等，其许用应力大大降低。

这时，管子在高温高压作用下，容易产生塑性变形和蠕变而爆管。

炉膛出口左右烟温偏差一般达30～50℃，最高达80～100℃，已造成全大屏和后屏过热器一定程度结焦，管子容易超温，缩短寿命或直接损坏。

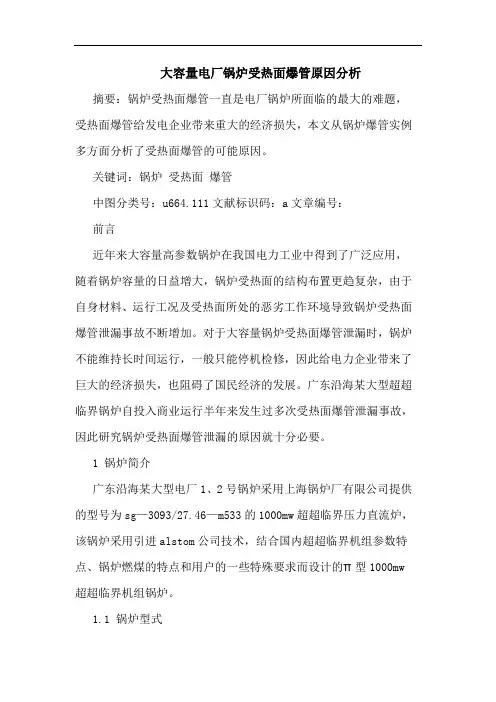

大容量电厂锅炉受热面爆管原因分析摘要：锅炉受热面爆管一直是电厂锅炉所面临的最大的难题，受热面爆管给发电企业带来重大的经济损失，本文从锅炉爆管实例多方面分析了受热面爆管的可能原因。

关键词：锅炉受热面爆管中图分类号：u664.111文献标识码：a文章编号：前言近年来大容量高参数锅炉在我国电力工业中得到了广泛应用，随着锅炉容量的日益增大，锅炉受热面的结构布置更趋复杂，由于自身材料、运行工况及受热面所处的恶劣工作环境导致锅炉受热面爆管泄漏事故不断增加。

对于大容量锅炉受热面爆管泄漏时，锅炉不能维持长时间运行，一般只能停机检修，因此给电力企业带来了巨大的经济损失，也阻碍了国民经济的发展。

广东沿海某大型超超临界锅炉自投入商业运行半年来发生过多次受热面爆管泄漏事故，因此研究锅炉受热面爆管泄漏的原因就十分必要。

1 锅炉简介广东沿海某大型电厂1、2号锅炉采用上海锅炉厂有限公司提供的型号为sg—3093/27.46—m533的1000mw超超临界压力直流炉，该锅炉采用引进alstom公司技术，结合国内超超临界机组参数特点、锅炉燃煤的特点和用户的一些特殊要求而设计的π型1000mw 超超临界机组锅炉。

1.1 锅炉型式本工程2×1000mw超超临界机组的锅炉为超超临界参数变压运行螺旋管圈直流炉，单炉膛双切圆燃烧方式、一次中间再热、平衡通风、固态排渣、全钢架全悬吊结构、露天布置、π型锅炉。

1.2 锅炉bmcr工况及额定工况主要参数1.3 锅炉各受热面布置及所用管材1.3.1 水冷壁水冷壁采用螺旋围绕结构，螺旋管圈水冷壁可以有效消除热偏差，管间用扁钢焊接形成完全气密的炉膛。

其中螺旋段、螺旋段下部及燃烧器区域采用15crmog，前墙垂直段、侧墙垂直段、后墙折烟角、后墙管屏及后墙悬吊管采用12cr1movg管材。

1.3.2 省煤器本锅炉省煤器分成两部分，分别布置于锅炉后烟井的低温再热器和低温过热器下面，两组省煤器工质侧呈并联布置。

安全管理论文之电厂锅炉省煤器爆管的原因分析与处理措施1. 引言在电力工业中，锅炉是一个非常重要的设备。

它被广泛应用于许多行业，例如电力、冶金、化工、纺织、建筑和食品加工等。

然而，在长期的运行过程中，锅炉也会出现一些危险和问题。

其中一个最常见的问题就是锅炉省煤器爆管。

当锅炉省煤器爆管时，漏水会从爆管处流出，同时导致锅炉发生事故。

为了避免这种不必要的风险事件，我们需要了解锅炉省煤器爆管的原因和处理方法。

本文旨在通过分析和总结电力行业的相关数据和案例，探讨电厂锅炉省煤器爆管的原因分析与处理措施。

2. 原因分析2.1 锅炉省煤器的工作原理在开始分析原因之前，让我们简单地了解一下锅炉省煤器的工作原理。

锅炉省煤器是一种重要的燃烧辅助设备，其主要作用是提高锅炉的热效率和节省燃料。

通过加热锅炉进入的净水，使净水变成蒸汽并进入锅炉，从而增加锅炉的蒸汽温度和压力。

锅炉省煤器通常设置在锅炉排烟净化器前面，使排出的烟气进一步降温，最大限度地回收废热，提高锅炉的热效率。

然而，锅炉省煤器也存在安全隐患。

2.2 原因分析造成锅炉省煤器爆管的原因是多种多样的。

根据案例和经验总结，我们可以总结以下原因：•设计缺陷：如果设计不合理或铸造不良，就会导致锅炉省煤器爆管。

•运行条件：如果锅炉调节不当，或者给水质量低劣，则可能会导致锅炉省煤器爆管。

•管道受损：如果锅炉省煤器的管道受损，则可能会导致锅炉省煤器爆管。

•清洗不彻底：如果锅炉省煤器没有及时清洗，则容易出现局部堵塞或积垢，从而导致锅炉省煤器爆管。

3. 处理措施锅炉省煤器爆管是一件非常麻烦和严重的事情。

一旦发生，需要及时采取措施解决。

以下是一些处理措施：3.1 第一时间切断水电一旦发现锅炉省煤器爆管，必须第一时间切断水电，紧急停机。

否则，可能会导致更严重的后果。

3.2 发现损伤及时维修一旦发现锅炉省煤器损伤或管道受损，必须及时进行维修，以避免更多的危险和损失。

3.3 提高管理水平提高工人的安全意识，采用科学的管理方法，代替粗放的管理方式，加强对锅炉省煤器运行情况的监控和管理，及时发现问题并采取合理措施。

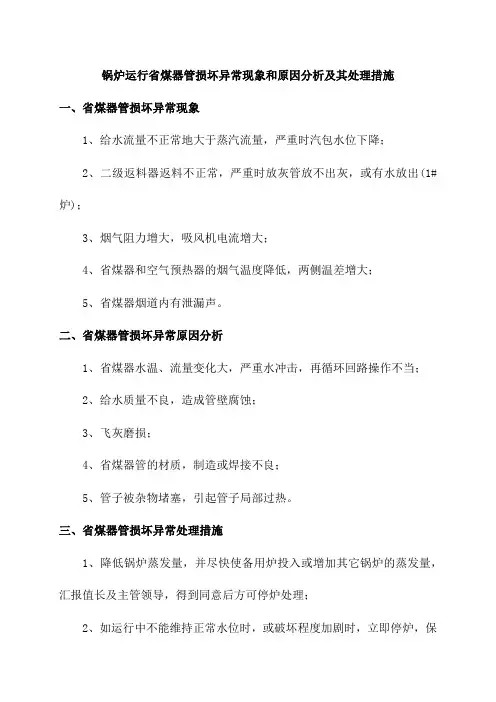

锅炉运行省煤器管损坏异常现象和原因分析及其处理措施
一、省煤器管损坏异常现象
1、给水流量不正常地大于蒸汽流量，严重时汽包水位下降；
2、二级返料器返料不正常，严重时放灰管放不出灰，或有水放出(1#炉)；
3、烟气阻力增大，吸风机电流增大；
4、省煤器和空气预热器的烟气温度降低，两侧温差增大；
5、省煤器烟道内有泄漏声。

二、省煤器管损坏异常原因分析
1、省煤器水温、流量变化大，严重水冲击，再循环回路操作不当；
2、给水质量不良，造成管壁腐蚀；
3、飞灰磨损；
4、省煤器管的材质，制造或焊接不良；
5、管子被杂物堵塞，引起管子局部过热。

三、省煤器管损坏异常处理措施
1、降低锅炉蒸发量，并尽快使备用炉投入或增加其它锅炉的蒸发量，汇报值长及主管领导，得到同意后方可停炉处理；
2、如运行中不能维持正常水位时，或破坏程度加剧时，立即停炉，保
持引风机运行，水蒸汽排完后停止引风机；
3、为维持汽包水位，可继续向锅炉进水，关闭所有放水门，严禁开启省煤器再循环门。

火电厂锅炉四管爆漏原因分析及防范措施摘要：所谓锅炉四管是指锅炉通过换热器管、再热器管、省煤器管和水冷壁的焊接管道。

锅炉自身在长期高温工作环境作用下，导致焊缝严重磨损、腐蚀、损坏或泄漏故障，将导致锅炉严重故障，被专家誉为锅炉四管爆燃泄漏事故。

锅炉四管的爆炸、泄漏和爆炸不仅会给下游火电厂的运行造成巨大的社会和经济损失，而且会对整个电厂的运行安全系统构成极大的威胁。

关键词：火电厂；锅炉四管爆漏；原因；防范措施锅炉四管阀爆炸、泄漏等事故风险的科学防范方法，对于保持火电厂生产持续正常安全运行环境至关重要；锅炉爆炸和泄漏的危险原因很多。

本报告还讨论和总结了几种主要危害原因以及一些常规措施的有效预防和措施。

此外，还应注重相关设备产品的材料采购、检验和测试，确保所有设备和设备的合格质量符合中国相关产品标准；此外，我们将继续加强对一线员工对锅炉四管爆漏隐患的管理和重视，积极鼓励基层员工进一步采取安全防护措施。

1锅炉四管爆漏原因导致锅炉四管爆漏的原因有很多，既有内部原因，也有外部原因；既有四管本身的问题，也有其工作条件的影响。

具体来说，有以下几点：1.1四管自身材料问题锅炉因其需要长时间处于高温运行状态，因此对其材料有较高的要求，任何材料性能的不足，都有可能对锅炉运行效率和安全造成隐患。

材料问题主要有两方面，一方面是四管的材料本身质量存在问题或者缺陷，比如其钢材成分、性能指标等不符合相关标准，必然使得其无法满足锅炉的长期运行需要，造成运行中发生故障；另一方面是设备在运输、安装、检修过程中，造成材料的机械损伤，从而使得设备运行中存在安全隐患。

1.2机械与飞灰磨损此原因是导致锅炉爆漏的重要原因之一，相关统计数据表明，3%到9%的锅炉爆漏是由于磨损所导致的，其中飞灰磨损更加严重。

飞灰磨损的出现与多种因素相关，包括锅炉构造、烟气流速、煤灰特性、烟气粉尘浓度等。

通常来说，飞灰磨损在锅炉尾部更加严重，由于此处的温度与中心相比较低，因此为了保持此位置的温度，需要相应增加其受热面积；如此一来就会使得相邻受热面管子距离缩短，这种环境下极容易形成烟气走廊，导致烟气流速增大，飞灰磨损加重。

562023.11.DQGY火电厂锅炉屏式过热器爆管原因分析及处理陈凤斌（贞丰县电力投资有限公司）摘要：某电厂为孤网发电机组，投运约3万h，锅炉屏式过热器集箱散管在短时间内发生两次爆管，对爆口处宏观形貌、锅炉运行情况、管材金相组织和力学性能等方面进行深入分析。

结果表明，爆管管子内部存在大量氧化皮，爆管位置管材金相组织中存在大量铁素体、碳化物、沿晶裂纹和孔洞，爆管管材硬度远低于行业标准规定值，爆管原因主要是锅炉长期超温运行、频繁剧烈升降温，导致管内产生氧化皮并脱落堵管，管材金相组织老化程度达5级，性能降低，最终发生爆管。

针对这一情况，制定详细的焊接方案对爆管位置进行修复，并对孤网发电机组、参与深度调频调峰机组的运行提出几点建议。

关键词：屏式过热器；氧化物堵管；超温；爆管0 引言锅炉是火电厂最重要的三大设备之一，锅炉出现故障会影响机组安全运行，影响电网稳定，增加检修工作量及维修费用，频繁的启停和负荷大幅度变化会缩减机组使用寿命，造成巨大的经济损失。

某电厂锅炉采用哈尔滨锅炉有限责任公司设计的HG-1117/25. 4/571/ 569-WM3型锅炉，为超临界、单炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、露天布置的“W ”火焰型锅炉，自完成168h 试运行后投入生产共约3万h ，该电厂为孤网运行机组，发电机组参与电网深度调峰调频，机组负荷长期随电网大幅度波动。

该锅炉的屏式过热器布置在炉膛顶部，每组18根U 形管，顶棚下方材质为SA-213TP347H 、上方材质为SA-213T91，设计压力<28. 6 MPa ，设计温度546℃。

当锅炉运行时，管子外壁直接被高温烟气覆盖，既吸收炉膛直接辐射热，又吸收高温烟气对流热，工作条件十分恶劣。

管子的冷却依靠内部蒸汽，当内部没有蒸汽流动或者流动蒸汽量不足以使管子充分冷却时，会导致管子超温，进而出现氧化、变形、泄漏、爆管等情况，给机组安全运行带来严重安全隐患[1]。

电厂锅炉爆管的原因及处理方法分析摘要：随着社会的进步，锅炉广泛应用于各行各业，它能发电、产生热能和机械能，是现代社会重要的工业设备之一。

普通锅炉材料一般都有一定的温度范围，如果连续运行超过其临界点，会引起材料性能的变化，如珠光体球化，合金元素重新分布，同时，机械强度，抗拉强度，显微组织的蠕变性能和持久强度明显降低，管子逐渐泄漏，从而导致爆管事故的发生。

锅炉受热面除在高温高压下工作外，还与烟、火、水、蒸汽接触，在一定条件下会加速锅炉部件的腐蚀，分析锅炉受热面管在各种复杂工况下的安全运行对整个锅炉机组的连续运行具有重要意义。

关键词：电厂锅炉爆管；原因；处理方法；分析；研究1电厂锅炉爆管原因1.1焊接质量。

锅炉有一定的受热面，受热面主要由管排组成，每排管由单根管子焊接而成。

实际运行中，整个受热面焊接量过大，造成焊接问题，造成锅炉管爆管。

1.2腐蚀原因。

腐蚀原因主要有管内水质引起的化学腐蚀和管外高温引起的高温腐蚀。

当腐蚀达到一定程度时，就会发生爆管事故。

由于炉管内的炉水经过特殊处理，炉水中的杂质会形成凝胶或沉淀，因此腐蚀对炉管壁影响不大。

因此，腐蚀爆炸的关键原因是高温腐蚀，反应类型包括氧化物腐蚀、硫化物腐蚀、硫酸盐腐蚀等，在高温下形成低熔点金属，它会熔化并流到炉管外表面，破坏氧化铁的保护层，造成腐蚀。

这种高温腐蚀多发生在水冷壁或燃烧的高温区，腐蚀速率对火侧过快，火后基本不变。

1.3磨损原因。

锅炉受热面管的主要磨损形式是飞灰磨损和机械磨损。

粉煤灰的磨损表现为管道外表面光亮，壁厚不断减小，这涉及到管道结构、设计和安装。

该区域流动阻力小，烟气局部流速高于烟气平均流速，会使烟气中的固体磨粒夹杂对烟气产生磨损作用。

机械磨损主要是由于电厂施工过程中炉管固定失效和管夹变形，造成管排振动或与管夹碰撞。

1.4过热原因。

过热的原因主要在过热器和再热器的受热面上。

由于烟气温度过高，管内传热能力有限，受热面温度远高于管材料的金属温度，导致管性能发生变化，最终内压导致管爆裂。

锅炉省煤器爆管的原因分析与处理措施1 省煤器超温爆管机理分析省煤器超温爆管的原因非常复杂，主要由磨损、腐蚀以及振动引起。

以下主要就这三方面探讨省煤器超温爆管的机理。

1.1 磨损由磨损导致的爆管中，飞灰磨损是主要原因，影响的因素包括飞灰浓度、烟气流速、飞灰的磨损性能等方面；另外，省煤器的结构也会磨损。

1.1.1 飞灰浓度飞灰浓度大，表明烟气中含灰量多，灰粒撞击受热面的次数增多，引起磨损加剧。

我国煤种的多样性和电厂用煤的不确定性，使当前许多电厂的燃煤含灰量大于设计值。

有的燃料灰分高达40。

煤质变差，灰分增加，燃煤量也增加，造成烟气中飞灰浓度剧增，增加了省煤器的磨损。

1.1.2 烟气流速烟气流速是影响受热面磨损的最主要因素。

一些研究表明，磨损量与烟气流速的2.3次次方成正比。

烟气流速越高，则省煤器的磨损越严重。

磨损量甚至能与烟气速度成n（n＞3）次方关系。

原因可以解释为：冲蚀磨损源于灰粒具有动能，颗粒动能与其速度的平方成正比。

磨损还与灰浓度（灰浓度又与速度的一次方成正比）、灰粒撞击频率因子和灰粒对被磨损物体的相对速度有关。

若近似地认为vp≈vg 时，磨损量就将和烟气的三次方成正比。

烟气速度的提高，会促使上述原因的作用加强，从而导致冲蚀磨损的迅猛发展，所以烟气流速越大时，n值也就越大。

另外，由数值实验表明，当颗粒直径较小时，n值将较大。

最后应该指出的是，虽然锅炉热力计算标准中所推荐的n值为3.3。

但我们认为用直径分档的方法，先求出各档颗粒直径下的冲蚀磨损量，然后加权平均较为准确。

1.1.3 省煤器结构的影响所选省煤器的型式和结构不同，其磨损程度不同。

（1）在相同条件下，光管、鳍片管、膜式管束其抗磨性能依次减弱；（2）省煤器管束顺列布置比错列布置磨损要轻；（3）错列布置磨损最严重的为第二排管子，顺列布置磨损最严重的则在第五排之后；（4）鳍片管省煤器的鳍片越高，磨损越严重。

当鳍片高度较小（h=3㎜）时与光管的磨损程度较为接近。

电厂锅炉爆炸的原因及防爆措施探讨杨凯摘要：电厂锅炉在运行过程中由于结焦结渣、气压不稳等原因可能出现爆炸情况，电厂锅炉的炉膛爆炸不仅影响着电厂机组的安全和运行，也对工作人员的生命安全造成威胁。

探讨电厂锅炉爆炸的主要类型以及爆炸发生的原因，针对爆炸发生原因制定相应的防爆措施，对于保证电厂机组安全具有十分重要的意义。

本文将对电厂锅炉爆炸的原因及防爆措施进行分析探讨。

关键词：电厂锅炉；爆炸原因；防爆措施电厂锅炉爆炸是电厂工作较为严重的安全事故，不仅威胁着相关机组的安全对于工作人员也具有安全威胁[1]。

电厂锅炉的常见爆炸现象包括内爆和外爆两种，导致内爆和外爆的原因较多，通过对引起爆炸的原因进行分析和讨论，针对可能导致爆炸发生的诱因进行有效的干预和防护能够很好的达到防爆的效果。

一、电厂锅炉爆炸的原因1、操作失误操作失误是电厂锅炉爆炸的主要原因之一。

锅炉常见的爆炸形式为内爆和外爆，内爆的主要发生原因就是由于操作不当而导致的炉内负压与外部承受能力不符，压力过大造成水冷壁内塌，操作失误导致的引风机挡板误开和锅炉熄火等都会导致内爆现象[2]。

外爆是由于锅炉内的可燃混合物爆燃导致的爆炸情况，常见的外爆发生原因大多由操作失误的缘故，包括启动后磨煤机调整不当大量存煤送入炉膛造成的爆燃等情况。

2、器械故障器械故障是导致电厂锅炉爆炸的原因之一。

在锅炉燃烧过程中，由于控制系统系统失灵导致的锅炉突然熄火等情况很容易造成锅炉内爆；由于缺乏对MFT系统的检验，导致锅炉熄灭后MFT（锅炉主燃料跳闸）防护系统没能及时打开也容易造成锅炉爆炸情况；燃烧器火焰熄灭，但燃料仍通过燃烧器进入炉膛，造成燃烧物聚集很容易发生爆炸[3]。

器械故障所导致的锅炉爆炸与人工检查不到位和操作不当也存在密切的联系。

二、电厂锅炉防爆措施1、基础防爆措施对电厂锅炉防爆进行有效的管控做好基础性的防爆措施是提高电厂防爆工作效果的重要内容。

①日常维护锅炉内的燃烧情况。

对锅炉内燃烧物的燃烧情况进行有效的控制，让锅炉日常维持良好的燃烧状态，避免由于燃烧不足造成锅炉内结焦情况。
