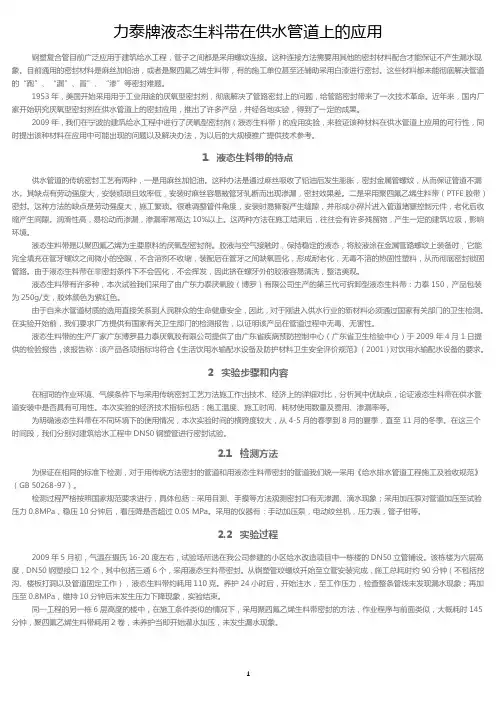

力泰牌液态生料带在供水管道上的应用钢塑复合管目前广泛应用于建筑给水工程,管子之间都是采用螺纹连接。
这种连接方法需要用其他的密封材料配合才能保证不产生漏水现象。
目前通用的密封材料是麻丝加铅油,或者是聚四氟乙烯生料带,有的施工单位甚至还辅助采用白漆进行密封。
这些材料都未能彻底解决管道的“跑”、“漏”、冒”、“渗”等密封难题。
1953年,美国开始采用用于工业用途的厌氧型密封剂,彻底解决了管路密封上的问题,给管路密封带来了一次技术革命。
近年来,国内厂家开始研究厌氧型密封剂在供水管道上的密封应用,推出了许多产品,并经各地实验,得到了一定的成果。
2009年,我们在宁波的建筑给水工程中进行了厌氧型密封剂(液态生料带)的应用实验,来验证该种材料在供水管道上应用的可行性,同时提出该种材料在应用中可能出现的问题以及解决办法,为以后的大规模推广提供技术参考。
1 液态生料带的特点供水管道的传统密封工艺有两种,一是用麻丝加铅油。
这种办法是通过麻丝吸收了铅油后发生膨胀,密封金属管螺纹,从而保证管道不漏水。
其缺点有劳动强度大,安装烦琐且效率低,安装时麻丝容易被管牙轧断而出现渗漏,密封效果差。
二是采用聚四氟乙烯生料带(PTFE胶带)密封。
这种方法的缺点是劳动强度大,施工繁琐。
很难调整管件角度,安装时易撕裂产生缝隙,并形成小碎片进入管道堵塞控制元件,老化后收缩产生间隙。
润滑性高,易松动而渗漏,渗漏率常高达10%以上。
这两种方法在施工结束后,往往会有许多残留物,产生一定的建筑垃圾,影响环境。
液态生料带是以聚四氟乙烯为主要原料的厌氧型密封剂。
胶液与空气接触时,保持稳定的液态,将胶液涂在金属管路螺纹上装备时,它能完全填充在管牙螺纹之间微小的空隙,不含溶剂不收缩,装配后在管牙之间缺氧固化,形成耐老化,无毒不溶的热固性塑料,从而彻底密封锁固管路。
由于液态生料带在非密封条件下不会固化,不会挥发,因此挤在螺牙外的胶液容易清洗,整洁美观。
液态生料带有许多种,本次试验我们采用了由广东力泰厌氧胶(博罗)有限公司生产的第三代可拆卸型液态生料带:力泰150,产品包装为250g/支,胶体颜色为紫红色。

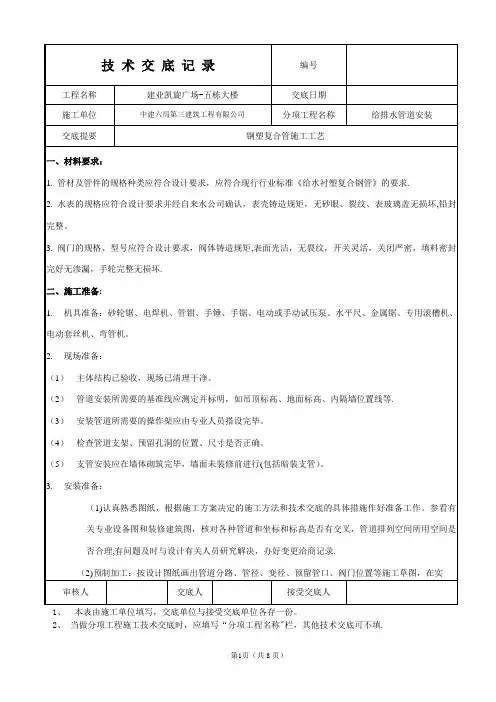

1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填.
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填。
2、当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填.
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填.
1、本表由施工单位填写,交底单位与接受交底单位各存一份。

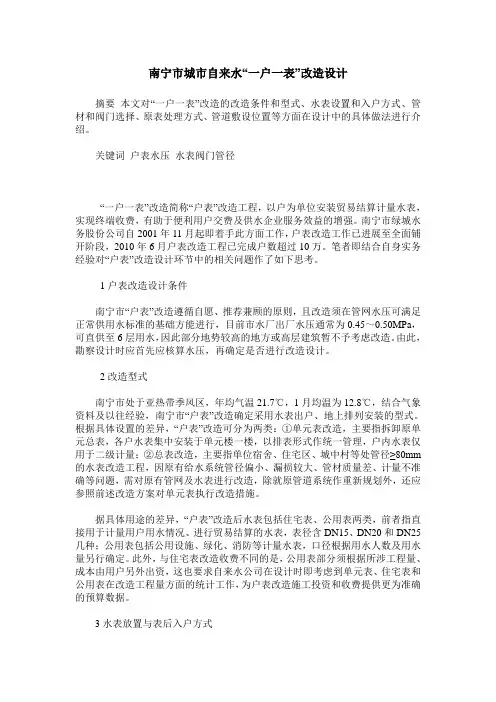

南宁市城市自来水“一户一表”改造设计摘要本文对“一户一表”改造的改造条件和型式、水表设置和入户方式、管材和阀门选择、原表处理方式、管道敷设位置等方面在设计中的具体做法进行介绍。
关键词户表水压水表阀门管径“一户一表”改造简称“户表”改造工程,以户为单位安装贸易结算计量水表,实现终端收费,有助于便利用户交费及供水企业服务效益的增强。
南宁市绿城水务股份公司自2001年11月起即着手此方面工作,户表改造工作已进展至全面铺开阶段,2010年6月户表改造工程已完成户数超过10万。
笔者即结合自身实务经验对“户表”改造设计环节中的相关问题作了如下思考。
1户表改造设计条件南宁市“户表”改造遵循自愿、推荐兼顾的原则,且改造须在管网水压可满足正常供用水标准的基础方能进行,目前市水厂出厂水压通常为0.45~0.50MPa,可直供至6层用水,因此部分地势较高的地方或高层建筑暂不予考虑改造。
由此,勘察设计时应首先应核算水压,再确定是否进行改造设计。
2改造型式南宁市处于亚热带季风区,年均气温21.7℃,1月均温为12.8℃,结合气象资料及以往经验,南宁市“户表”改造确定采用水表出户、地上排列安装的型式。
根据具体设置的差异,“户表”改造可分为两类:①单元表改造,主要指拆卸原单元总表,各户水表集中安装于单元楼一楼,以排表形式作统一管理,户内水表仅用于二级计量;②总表改造,主要指单位宿舍、住宅区、城中村等处管径≥80mm 的水表改造工程,因原有给水系统管径偏小、漏损较大、管材质量差、计量不准确等问题,需对原有管网及水表进行改造,除就原管道系统作重新规划外,还应参照前述改造方案对单元表执行改造措施。
据具体用途的差异,“户表”改造后水表包括住宅表、公用表两类,前者指直接用于计量用户用水情况、进行贸易结算的水表,表径含DN15、DN20和DN25几种;公用表包括公用设施、绿化、消防等计量水表,口径根据用水人数及用水量另行确定。
此外,与住宅表改造收费不同的是,公用表部分须根据所涉工程量、成本由用户另外出资,这也要求自来水公司在设计时即考虑到单元表、住宅表和公用表在改造工程量方面的统计工作,为户表改造施工投资和收费提供更为准确的预算数据。

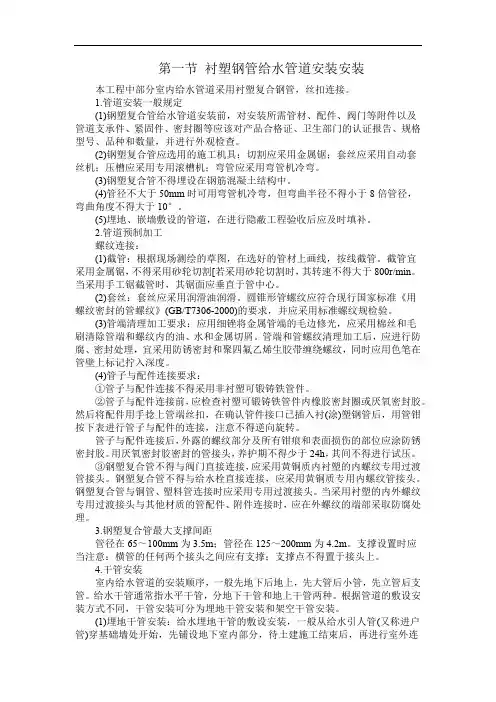

第一节衬塑钢管给水管道安装安装本工程中部分室内给水管道采用衬塑复合钢管,丝扣连接。
1.管道安装一般规定(1)钢塑复合管给水管道安装前,对安装所需管材、配件、阀门等附件以及管道支承件、紧固件、密封圈等应该对产品合格证、卫生部门的认证报告、规格型号、品种和数量,并进行外观检查。
(2)钢塑复合管应选用的施工机具:切割应采用金属锯;套丝应采用自动套丝机;压槽应采用专用滚槽机;弯管应采用弯管机冷弯。
(3)钢塑复合管不得埋设在钢筋混凝土结构中。
(4)管径不大于50mm时可用弯管机冷弯,但弯曲半径不得小于8倍管径,弯曲角度不得大于10°。
(5)埋地、嵌墙敷设的管道,在进行隐蔽工程验收后应及时填补。
2.管道预制加工螺纹连接:(1)截管:根据现场测绘的草图,在选好的管材上画线,按线截管。
截管宜采用金属锯,不得采用砂轮切割[若采用砂轮切割时,其转速不得大于800r/min。
当采用手工锯截管时,其锯面应垂直于管中心。
(2)套丝:套丝应采用润滑油润滑。
圆锥形管螺纹应符合现行国家标准《用螺纹密封的管螺纹》(GB/T7306-2000)的要求,并应采用标准螺纹规检验。
(3)管端清理加工要求:应用细锉将金属管端的毛边修光,应采用棉丝和毛刷清除管端和螺纹内的油、水和金属切屑。
管端和管螺纹清理加工后,应进行防腐、密封处理,宜采用防锈密封和聚四氟乙烯生胶带缠绕螺纹,同时应用色笔在管壁上标记拧入深度。
(4)管子与配件连接要求:①管子与配件连接不得采用非衬塑可锻铸铁管件。
②管子与配件连接前,应检查衬塑可锻铸铁管件内橡胶密封圈或厌氧密封胶。
然后将配件用手捻上管端丝扣,在确认管件接口已插入衬(涂)塑钢管后,用管钳按下表进行管子与配件的连接,注意不得逆向旋转。
管子与配件连接后,外露的螺纹部分及所有钳痕和表面损伤的部位应涂防锈密封胶。
用厌氧密封胶密封的管接头,养护期不得少于24h,其间不得进行试压。
③钢塑复合管不得与阀门直接连接,应采用黄铜质内衬塑的内螺纹专用过渡管接头。

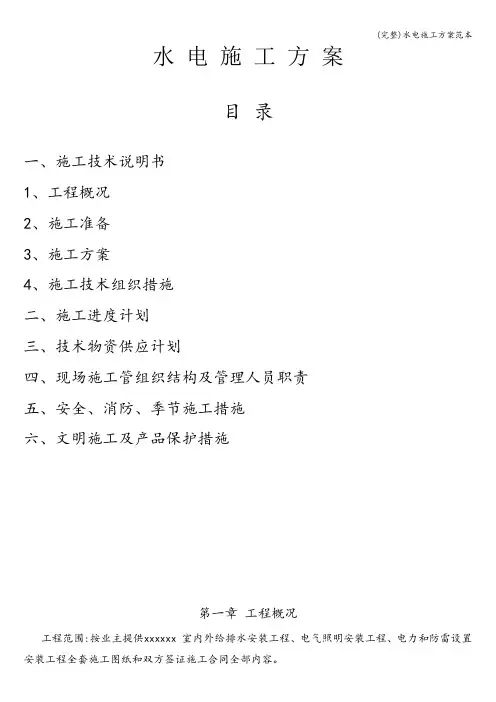

水电施工方案目录一、施工技术说明书1、工程概况2、施工准备3、施工方案4、施工技术组织措施二、施工进度计划三、技术物资供应计划四、现场施工管组织结构及管理人员职责五、安全、消防、季节施工措施六、文明施工及产品保护措施第一章工程概况工程范围:按业主提供xxxxxx 室内外给排水安装工程、电气照明安装工程、电力和防雷设置安装工程全套施工图纸和双方签证施工合同全部内容。
工程质量要求:达到现行国家颁发的施工及验收规范和质量标准。
第二章施工准备1、临时设施:根据现有的临时的设施,安排好人工的临时宿舍,选择好堆放材料与工具的仓库,按照现场电工的要求,接好临时机械的用电。
2、劳动力安排:根据施工进度要求,合理安排的人员进场施工.3、技术准备:①、认真学习、熟悉施工图纸,理解设计的意图,搞好图纸会审;②、编制施工方案和施工操作要点,对可能出现问题的部位和工序提出注意事项和措施,对关键工序有专门的单项施工方案;③、由公司工程部,进行技术交底,技术交底的内容为:图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底,以明确施工意图;克服质量通病,确保工程优良;④、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书,实行专业技术培训,全面掌握、熟悉安装工程质量检验评定标准;⑤、建立各种规章制度:材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度;⑥、对工人岗前进行安全教育与安全交底。
第三章主要施工方法与技术措施根据该工程的实际情况,我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。
第一节主要施工方法的选择一、室内外给水工程1、材料选择:室外给水管道采用DN≤80 者用钢塑复合管,连接方式采用丝扣连接、DN≥100 者用镀锌钢管,连接方式采用丝扣或法兰连接。
室内给水管道立管采钢塑管,连接方采用丝扣连接、支管采用铝塑管,管件连接。
衬塑复合钢管给水系统施工方案一、施工准备1、材料要求:(1)管材及管件的规格种类应符合设计要求,应符合现行行业标准《给水衬塑复合钢管》的要求。
(2)水表的规格应符合设计要求并经自来水公司确认,表壳铸造规矩,无砂眼、裂纹、表玻璃盖无损坏,铅封完整。
(3)阀门的规格、型号应符合设计要求,热水系统阀门符合温度要求。
阀体铸造规矩,表面光洁,无裂纹,开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏2、主要机具:滚槽机、开孔机及相应规格的开孔锯、套丝机、台钻、切割机、砂轮锯、电焊机、电动或手动试压泵、水平尺、弯管机、手锤、手锯、套丝板、压力案、台虎钳、管钳、红外线水平仪、钢直尺、水平尺、角尺、小线等。
3、现场准备:(1)主体结构已验收,现场已清理干净。
(2)管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。
(3)安装管道所需要的操作架应由专业人员搭设完毕。
(4)检查管道支架、预留孔洞的位置、尺寸是否正确。
(5)支管安装应在墙体砌筑完毕,墙面未装修前进行(包括暗装支管)。
(6)场地及施工用水,供电满足要求及施工机具已到场。
(7)与管道连接的设备已就位固定或定位。
二、操作工艺1、工艺流程:2、安装准备:(1)认真熟悉图纸,根据施工方案决定的施工方法和技术交底的具体措施作好准备工作。
参看有关专业设备图和装修建筑图,核对各种管道和坐标和标高是否有交叉,管道排列空间所用空间是否合理,有问题及时与设计有关人员研究解决,办好变更洽商记录。
(2)对安装所需管材、配件和阀门等附件以及管道支撑件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量,并进行外观检查;当发现缺件、质量异常等情况时,应及时进行补充和复检。
严禁采用不符合标准要求的产品。
3、预制加工:按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上然后按草图测得的尺寸预制加工(断管、滚槽、上零件、调直、校对、按管段分组编号)4、管道螺纹连接:(1)管道DN100及以下使用螺纹连接,管道螺纹连接首先要进行套丝,通常使用套丝机或套丝板加工。
