钢结构工程量计算式-2

钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。

如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

计量单位为t。

(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。

钢结构：是有钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点：轻质高强、任性好，各向同性，性能稳定，可焊性，不易渗漏，耐热但不耐火，耐腐蚀性差，制造简便，施工周期短。

比较常用的Q235和Q345当强度起控制作用时，可选择Q345，稳定控制时取Q235.钢板工程量的计算方法：a*b*T*7.85/1000000钢材理论质量计算方法：单位长度的质量计算：G=f*g/10G——钢材单位长度的质量kg/m3F——钢材的断面面积G——钢材比重通常取7.85g/m32）钢材的质量计算w=G*L其中w——钢材单位长度的质量L——钢材的长度m（2）各种钢材的理论计算公式：下列公式均为每米长度（除钢板公式每平方米）理论质量的计算式：式中的宽度、厚度、边长、直径、对边距离等长度均以mm做单位。

1）热轧钢丝、钢筋.G=0.00617*直径22）工字钢（近似）计算式G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.34，用于带b的为2.65，用于带c的为2.65.3）槽钢（近似公式）。

G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.26，用于带b的为2.44，用于带c的为2.44.4）等边角钢计算式G=0.00795*边厚*（2*变宽-边厚）（kg/m ）5）不等边角钢计算式G=0.00795*边厚*（长边宽+短边宽-边厚）（kg/m ）6.方钢计算公式G=0.00785*边长2（kg/m ）7.六角钢G=0.0068*对边距离2（kg/m ）8.八角钢G=0.0068*对边距离2（kg/m ）9.扁钢、钢带。

G=0.00785*宽度*厚度（kg/m ）10.钢板G=7.85*厚度（kg/m2）11.钢管G=0.002466*壁厚*（外径-内径）（kg/m ）。

钢结构工程量计算方法及规则钢结构油漆面积是按照钢材实际展开面积计算序号钢材类别截面面积计算公式代号说明1、圆钢、圆盘条、钢丝F=0.785 4d2 d-外径2、方钢F=a2 a-边宽3、圆角方钢F=a2-0.858 4r2 a-边宽,r-圆角半径4、六角钢F=0.866a2=2.598s2 a-对边距离s-边宽5、八角钢F=0.828 4a2=4.828 4s26、等边角钢F=d(2b-d)+0.214 6(r2-2r)钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板:按设计图示尺寸以铺挂面积计算。

0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

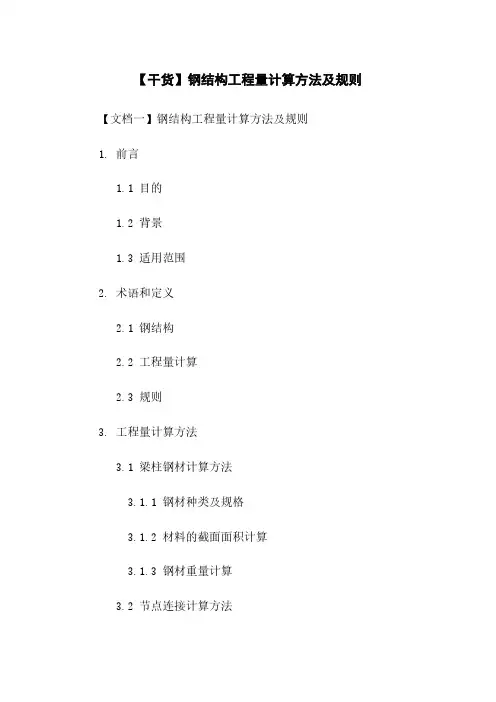

【干货】钢结构工程量计算方法及规则【文档一】钢结构工程量计算方法及规则1. 前言1.1 目的1.2 背景1.3 适用范围2. 术语和定义2.1 钢结构2.2 工程量计算2.3 规则3. 工程量计算方法3.1 梁柱钢材计算方法3.1.1 钢材种类及规格3.1.2 材料的截面面积计算3.1.3 钢材重量计算3.2 节点连接计算方法3.2.1 连接件种类及规格 3.2.2 连接件数量计算 3.2.3 连接件重量计算 3.3 墙体及屋面计算方法 3.3.1 钢板种类及规格 3.3.2 钢板数量计算3.3.3 钢板重量计算4. 规则和标准4.1 相关规范4.2 行业标准4.3 设计要求5. 实例分析5.1 梁柱钢材计算实例5.2 节点连接计算实例5.3 墙体及屋面计算实例6. 结论【附件】附件1：钢结构工程量计算表格附件2：钢结构设计规范【法律名词及注释】1. 钢结构设计规范：指国家标准《建筑钢结构设计规范》(GB 50017-2017)。

2. 节点连接：指钢结构中梁柱节点的连接方式。

3. 材料的截面面积计算：指根据材料的形状和尺寸计算材料的截面面积。

4. 钢板数量计算：根据设计要求和施工图纸计算钢板的数量。

5. 钢板重量计算：通过材料的密度和材料的面积计算钢板的重量。

【文档二】钢结构工程量计算手册1. 前言1.1 编写目的1.2 内容说明1.3 适用对象2. 术语和定义2.1 钢结构工程量计算2.2 规则与方法2.3 相关术语解释3. 工程量计算原则3.1 钢结构材料计算原则 3.1.1 钢材计算方法3.1.2 板材计算方法3.1.3 焊材计算方法3.2 节点连接计算原则3.2.1 螺栓连接计算方法 3.2.2 焊接连接计算方法 3.3 结构附件计算原则3.3.1 支撑件计算方法3.3.2 强化件计算方法4. 规则与标准4.1 相关规范解读4.1.1 国家标准解读4.1.2 行业标准解读4.2 设计要求与规范4.2.1 荷载计算要求4.2.2 安全性与可靠性要求5. 应用案例5.1 钢材工程量计算案例5.2 节点连接工程量计算案例5.3 结构附件工程量计算案例6. 结论【附件】附件1：钢结构工程量计算表格附件2：钢结构设计规范【法律名词及注释】1. 钢结构工程量计算：指根据设计要求和施工图纸计算钢结构材料、连接件和附件的数量和重量。

1. 关于工程量计算的格式（1）钢结构的重量单位为kg，面积的单位为㎡，长度单位为m，计算结果均保留一位小数。

（2）计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。

（3）计算式的格式：板材：规格×长度×宽度×数量如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。

重量计算式为：6×0.5×0.3×7.85×5=35.3kg型材：规格、长度×数量×比重如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。

重量计算式为：3.5×5×3.77=66.0kg2. 计算尺寸时的注意的几点（1）注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。

当用标高值计算长度(或高度)时，应特别注意，不要均按±0.00计算。

（2）关于变H型截面构件(梁、柱)对应的加劲板、檩条隅撑、女儿墙封檐支架的高度(或长度)的计算，可以按平均的梁、柱的H型截面高度为基数计算。

（3）屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度+屋面梁宽。

（4）墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。

（5）拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm 。

（6）关于收边泛水件的计算计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。

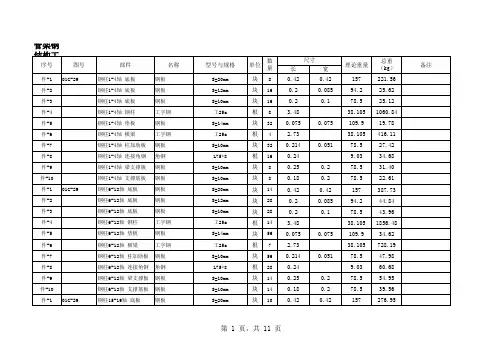

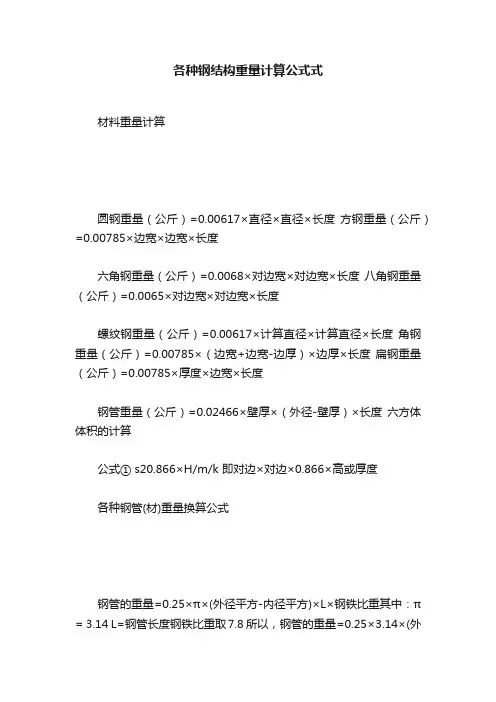

各种钢结构重量计算公式式材料重量计算圆钢重量（公斤）=0.00617×直径×直径×长度方钢重量（公斤）=0.00785×边宽×边宽×长度六角钢重量（公斤）=0.0068×对边宽×对边宽×长度八角钢重量（公斤）=0.0065×对边宽×对边宽×长度螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度扁钢重量（公斤）=0.00785×厚度×边宽×长度钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度六方体体积的计算公式① s20.866×H/m/k 即对边×对边×0.866×高或厚度各种钢管(材)重量换算公式钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中：π = 3.14 L=钢管长度钢铁比重取7.8 所以，钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）钢的密度为： 7.85g/cm3 （注意：单位换算）钢材理论重量计算钢材理论重量计算的计量单位为公斤（ kg ）。

其基本公式为：W（重量，kg ）=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000各种钢材理论重量计算公式如下：名称（单位）计算公式符号意义计算举例圆钢盘条（kg/m）W= 0.006165 ×d×d d = 直径mm直径100 mm 的圆钢，求每m 重量。

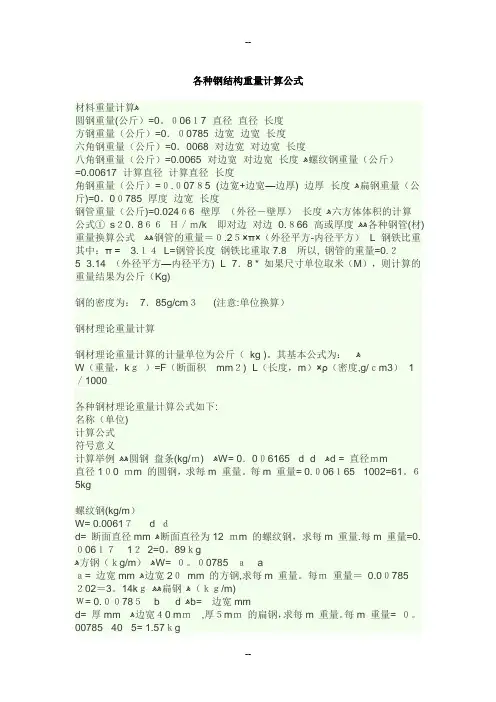

各种钢结构重量计算公式材料重量计算ﻫ圆钢重量(公斤）=0。

０06１7×直径×直径×长度方钢重量（公斤）=0．０0785×边宽×边宽×长度六角钢重量（公斤）=0．0068×对边宽×对边宽×长度八角钢重量（公斤）=0.0065×对边宽×对边宽×长度ﻫ螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度角钢重量（公斤）=０.０07８5×(边宽+边宽—边厚)×边厚×长度ﻫ扁钢重量（公斤)=0。

0０785×厚度×边宽×长度钢管重量（公斤)=0.024６6×壁厚×（外径－壁厚）×长度ﻫ六方体体积的计算公式①s２0．8６６×Ｈ／ｍ/k即对边×对边×0.８66×高或厚度ﻫﻫ各种钢管(材)重量换算公式ﻫﻫ钢管的重量＝０.2５×π×（外径平方-内径平方）×L×钢铁比重其中：π = 3.１４L=钢管长度钢铁比重取7.8所以, 钢管的重量=0.２5×3.14×（外径平方—内径平方)×L×7．8 * 如果尺寸单位取米（M），则计算的重量结果为公斤（Kg)钢的密度为：7．85g/cm３(注意:单位换算）钢材理论重量计算钢材理论重量计算的计量单位为公斤（kg )。

其基本公式为：ﻫW（重量，kｇ）=F（断面积mm２)×L（长度，m）×ρ（密度,g/ｃm3）×1／1000各种钢材理论重量计算公式如下:名称（单位)计算公式符号意义计算举例ﻫﻫ圆钢盘条(kg/ｍ)ﻫW= 0．0０6165 ×d×dﻫd = 直径ｍm直径1０0 ｍm 的圆钢，求每m 重量。

钢结构工程量计算规则
一、计算内容：
钢材重量按不同规格分别计算，计算单位为吨。

构件重量计算公式：重量(吨)＝材料密度×体积（m3）
二、计算方法：
钢材重量计算：钢材重量＝钢材长度×钢材宽度×钢材厚度（单位：吨）
钢柱重量计算：钢柱重量＝柱高×柱截面积×钢材密度（单位：吨）
钢梁重量计算：钢梁重量＝梁高×梁截面积×钢材密度（单位：吨）
钢板重量计算：钢板重量＝钢板长度×钢板宽度×钢板厚度×钢材密度（单位：吨）钢支撑重量计算：钢支撑重量＝支撑长度×支撑直径×钢材密度（单位：吨）
其他钢构件重量计算：其他钢构件根据其结构形式、尺寸及钢材密度进行换算或估量，如采用规范数据表格中的相应数值进行计算。

三、注意事项：
计算时要考虑加工余量、焊缝质量系数、腐蚀裕量等因素。

对于需要焊接的钢构件，应按照焊接工艺要求计算焊缝重量。

在计算过程中，要确保数据的准确性，避免出现误差。

钢结构工程量计算(包括收边)1. 概述钢结构工程量计算是钢结构设计的重要部分，是确定建筑物的投资数量和其他经济指标的基础。

其中收边量也是计算之中的重要部分。

钢结构由多种型材组成，不同型材的尺寸、数量和长度在计算中都有很大的影响。

在进行钢结构工程量计算时，应注意以下几点：•合理选用工作量列举表格和工作量计算规范•每一个构件的尺寸参数必须准确•注意裁切后的长度和损耗•严格按照规范计算施工和涂刷量2. 计算内容2.1 型材计算型材是钢结构的主要构件，通过计算确定不同型材长度的数量与尺寸。

对于安装在同一支柱上的型材，应根据支柱的间距和垂直距离考虑其相互影响。

在型材的计算中，需要考虑使用率、长度和数量的损耗等因素，以确保计算结果尽可能准确。

2.2 钢筋计算在钢筋计算中，需要考虑每根钢筋的数量、长度和损耗率，同时还需要计算细部钢筋的捆绑数量，以确保钢筋可以正确地连接到钢结构的其他部分。

2.3 表面涂层计算钢结构的表面涂层可以保护其免受外部环境的影响。

需要计算表面涂层的厚度、面积和涂层种类等因素，并根据涂层的性质、施工技术和环保要求等进行涂刷量的计算。

2.4 收边量计算收边是钢结构焊接施工中的一个重要环节，它能够提高结构的强度和耐用性，确保其安全和可靠。

在收边量的计算中，需要考虑收边的长度和数量，同时还需要注意不同焊工焊接质量的影响。

3. 计算示例以钢结构工厂大厅为例，计算钢结构的工程量。

3.1 型材计算假设钢结构大厅为单层配重式钢架结构，支撑体系采用H型钢柱和梁。

按照技术标准，H型钢的长度均为6m，宽度为150mm，高度为200mm。

根据钢架结构图，计算H型钢柱和梁的长度、数量和损耗，得出如下结果：型号尺寸 (mm) 数量长度 (m) 总长度 (m)H150x200x6x8 150 x 200 x 6 x 8 12 7.5 903.2 钢筋计算根据结构图，假设钢筋主要用于配合混凝土使用的构造中，采用HRB400级别的钢筋，钢筋长度6m，直径为16mm。

钢结构工程量计算方法及规则（2）屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。

不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积，屋面小气窗的出檐部分亦不增加。

计量单位为m2。

小青瓦、油毡瓦、水泥平瓦、琉璃瓦、西班牙瓦等，可按瓦屋面项目列项。

彩钢波纹瓦、彩钢保温板、阳光板、玻璃钢瓦等，可按型材屋面列项。

(二)屋面防水1．卷材防水屋面、涂膜防水屋面按设计图示尺寸以面积计算，计量单位为m2。

斜屋顶(不包括平屋顶找坡)按斜面积计算；平屋顶按水平投影面积计算。

不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占的面积；屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量计算。

石油沥青油毡、玻璃布沥青油毡、玻璃纤维沥青油毡和各种橡胶卷材、聚氯乙烯卷材等，可按卷材屋面列项。

青基防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料等，可按涂膜屋面列项。

卷材防水、涂膜防水、刚性防水清单项目，适用于墙面、地面、楼面；卷材屋面的附加层、接缝、收头、找平层的嵌缝均应考虑在报价内。

2．刚性防水屋面按设计图示尺寸以面积计算。

不扣除房上烟囱、风帽底座、风道等所占的面积。

计量单位为m2。

3．排水管按设计图示尺寸以长度计算。

设计未标注尺寸的，以檐口至设计室外地面垂直距离计算。

计量单位为m。

4．屋面天沟按设计图示尺寸以面积计算，铁皮和卷材天沟按展开面积计算。

计量单位为m2。

(三)墙、地面防水工程1．卷材防水、涂膜防水及刚性防水按设计图示尺寸以面积计算，计量单位为m2。

(1)地面按主墙间净空面积计算。

扣除凸出地面的构筑物、设备基础等所占面积，不扣除柱、垛、间壁墙、烟囱及0．3m2以内孔洞所占面积。

(2)墙基：外墙按中心线长度，内墙按净长线长度计算。

2．变形缝按设计图示尺寸以长度计算，计量单位为m。

钢结构工程量计算规则一、工程量计算规则钢结构工程的工程量计算统一按《钢结构工程量计算规则》计算，套用定额时工程项目内容结合《2006年公司产品内部结算定额》、《钢结构安装施工定额》的有关说明。

本计算规则中未列的项目或对计算方法有异议，请编制补充计算规则，并及时与营销管理中心商务部联系，经公司相关部门审核后统一颁发。

1、圆钢每m重量=0.00617×直径×直径2、方钢每m重量=0.00786×边宽×边宽3、六角钢每m重量=0.0068×对边直径×对边直径4、八角钢每m重量=0.0065×直径×直径5、螺纹钢每m重量=0.00617×直径×直径6、等边角钢每m重量=边宽×边厚×0.0157、扁钢每m重量=0.00785×厚度×宽度8、无缝钢管每m重量=0.02466×壁厚×(外径-壁厚)9、电焊钢每m重量=无缝钢管10、钢板每㎡重量=7.85×厚度11、黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）12、紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)13、铝花纹板：每平方米重量=2.96*厚度14、有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.3715、有色金属板材的计算公式为：每平方米重量=比重*厚度方管: 每米重量=(边长+边长)×2×厚×0.00785不等边角钢每米重量=0.00785×边厚(长边宽+短边宽--边厚)工字钢每米重量=0.00785×腰厚[高+f（腿宽-腰厚）]槽钢每米重量=0.00785×腰厚[高+e（腿宽-腰厚）]文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全文案大全高层4钢梁箱型梁T箱型梁：梁实际净长*该规格的理论重量箱型梁理论重量：〔B*厚度*7.85kg/m3*2+（A－2a）*厚度*7.85kg/m3*2〕1、箱型梁内的隔板、夹板等节点板参照借点详图计算，工程量并入梁内计算2、如单个加劲板或隔板、夹板等节点板孔洞面积在0.3m2以内的不扣除孔洞面积；如在0.3m2以上需扣除孔洞面积3、总重：单根箱型梁重量*根数（参照钢梁布置图）高层5 异型梁截面尺寸不规则的钢梁或者如曲梁等T组成异型梁的各构件相应计算规则计算1、在计算异型梁工程量时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其最小外接矩形面积*板厚*7.85kg/m3）。

一、钢架柱：二、钢架梁：三、LT（檩条）工程量：屋面檩条布置图（结施-09）LT-1数量：22*2=44根；LT-2数量：22*10=220根檩条规格：C180*60*20*2.5 ；单重：6.673Kg/m节点详图二（结施-13）LT-1重量=6.545*44*6.673节点详图二（结施-13）LT-2重量=6.24*220*6.673四、WLT（屋面拉条）工程量：屋面檩条布置图（结施-09）WLT1数量：16*12=192根；WLT2数量：12根屋面拉条规格：圆钢12 ；单重：0.888Kg/m节点详图二（结施-13）GJ-1示意图（结施-05）WLT1重量=（1.5+0.1）*192*0.888WLT2重量=（0.4+0.1）*12*0.888五、WXLT（屋面斜拉条）工程量：屋面檩条布置图（结施-09）边跨斜拉条数量：4*12=48节点详图二（结施-13）斜拉条规格：圆钢12屋面檩条布置图（结施-09）中间跨斜拉条数量：4*12=48边跨斜拉条重量=√（3.125-0.3）2+1.3752+0.1=3.24m*48*0.888 中间跨斜拉条重量=√（3.125-0.3）2+1.52+0.1=3.3m*48*0.888六、WCG（屋面撑杆）工程量：屋面檩条布置图（结施-09）边跨屋面撑杆数量：2*12=24根屋面檩条布置图（结施-09）中间跨屋面撑杆数量：2*12=24根节点详图二（结施-13）边跨屋面撑杆钢管重量=1.375*24*2.589边跨屋面撑杆钢筋重量=（1.375+0.1）*24*0.888中间跨屋面撑杆钢管重量=1.5*24*2.589中间跨屋面撑杆钢筋重量=（1.5+0.1）*24*0.888.七、YC（隅撑）工程量：屋面檩条布置图（结施-09）边跨YC1数量=6*2+12*11=144YC2数量=2*2+4*11=48YC3数量=2*2+4*11=48规格：角钢50*5 单重=3.77Kg/m.节点详图二（结施-13）YC1重量=（0.18+0.384）*1.414*3.77*144YC1节点板重量=0.11*0.12*6*7.85*144.GJ-1示意图（结施-05）坡度系数=（703-384）/5165=0.06176YC2重量=（0.06176*1.153+0.384+0.18）*1.414*3.77*48 YC2节点板重量=0.11*0.12*6*7.85*48YC3重量=（0.06176*4.153+0.384+0.18）*1.414*3.77*48 YC3节点板重量=0.11*0.12*6*7.85*48八、GXG-1（钢系杆）工程量：屋面支撑平面布置图（结施-07）GXG-1 数量：N=6*12=72根节点1（结施-08）4-4剖面（结施-08）GXG-1详图（结施-08）GXG-1：钢管89*4长度L=6250-（160+10）*2=5910mm ; 钢管重量=5.91*8.385=49.56Kg*72/1000 节点板12厚重量G1=0.17*0.09*94.2=1.44Kg*72*2/1000节点板10厚重量G2=0.17*0.17*78.5=2.27Kg*72*2/1000GXG-1与屋架梁连接板10厚重量G3=0.147*0.384*78.5=4.43Kg*72*2/1000GXG-1与屋架梁连接板10厚重量（边跨外侧）G4=0.097*0.384*78.5=0.29Kg*6*2/1000九、边跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）边跨SC-1数量：6个节点1（结施-08）SC-1距B轴线间距离：250mm节点2（结施-08）SC-1距A轴线间距离：250+450=700mm边跨SC-1长度L=√6.252+（5.75-0.7-0.25）2+0.15*2=8.18m；重量G=8.18*3.85*12/1000 角钢75*10重量: 0.1*60*11.089/1000十、中间跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）中间跨SC-1数量：9个节点1（结施-08）中间跨SC-1距轴线间距离为：250mm中间跨SC-1长度L=√6.252+（6.0-0.25-0.25）2 +0.15*2=8.63m；重量G=8.63*3.85*18/1000十一、A轴及F轴墙架工程量：墙面支撑布置图（结施-10）C160*60*20*2.5 单重:6.28Kg/m节点7 （结施-10）A轴及F轴水平墙梁长度L1=6.25*12+0.26*2=75.52m；重量G1=（75.52*6*2-4）*6.28/1000A轴及F轴垂直墙梁高度H1=7.5-1.2=6.3m；重量G2=（6.3*46+4.5*4+3*2）*6.28/1000节点7 （结施-10）A轴及F轴墙梁连接板8mm厚（3-3剖面）：G3=0.16*0.2*62.8*6*13*2/10001轴及13轴墙梁连接板8mm厚（4-4剖面）：G4=0.26*0.2*62.8*（5*6*2+8）/1000 十二、1轴及13轴墙架工程量：墙面支撑布置图（结施-11）1轴及13轴水平墙梁长度L2=29.5+0.175*2=29.85m；重量G5=（29.85*10+18*2-4）*6.28/1000 1轴及13轴垂直墙梁高度H2=（7.5-1-1.2）=5.3m；重量G6=（5.3*18+4.5*4+2*2）*6.28/10001轴山墙支撑布置图（结施-11）1轴及13轴墙顶角钢50*4长度L3=√（29.5/2+0.175）2+0.62=14.94m;重量G7=14.94*4*3.059/1000十三、1轴及13轴山墙支撑（GXG-2）工程量：1、13轴山墙支撑布置图（结施-11）数量：（GXG-2）4根；GXG-2 6根；钢管89*4重量G=（5.66*6+5.41*4）*8.385/1000 节点板10厚：0.17*0.17*78.5*20/1000节点板12厚：0.11*0.17*94.2*20/1000柱上连接板10厚：0.16*0.2*78.5*20/1000十四、A轴及F轴柱间支撑（ZC-1）工程量：A、F轴柱间支撑布置图（结施-08）数量：共6组；圆钢25长度L1=√6.252+（7.5-0.35-0.85）2 +0.15*2=9.17m；重量G1=9.17*3.85*12/1000角钢75*10 重量G2=0.1*24*11.089/1000十五、A轴及F轴墙板工程量：建筑设计说明（建施-01）墙板转角详图（建施-02）A、F轴墙板面积S1=（75+0.34*2）*（7.5-1.2）*2=953.57平方米十六、1轴及13轴墙板工程量：1、13轴墙板面积S2=（29.5+0.335*2）*（7.5-1.2）*2+（29.5+0.335*2）*0.6=398.24平方米扣减门窗洞：M1 2樘：4*2.8*2=22.4平方米C1 23樘：2.65*1.8*23=109.71平方米C2 23樘：2.65*1*23=60.95平方米C3 5樘： 2.4*1.8*5=21.6平方米C4 9樘： 2.4*1*9=21.6平方米以上门窗洞面积合计：236.26平方米墙板面积合计=953.57+398.24-236.26=1115.55平方米十七、屋面彩板工程量：1-1剖面（建施-05）屋面板面积：长度=75+（0.1+0.16+0.08）*2+0.3*2=76.28m宽度=(√(29.5/2+0.175+0.16+0.08)2+0.62+0.3)*2=30.96m面积=76.28*30.96=2361.63平方米南、北立面图（建施-04）十八、总结钢结构工程算量程序：。

钢结构工程量计算内容
一、图纸：根据图纸目录，清理核对图纸数量，检查是否有遗漏。

二、建筑工程量计算的范围：关于结构、屋面、墙面、门窗等，清楚投标报价的范围；可统计门窗、室内外钢梯、屋面彩板、采光板、墙面彩板、屋顶通风器、雨棚、落水管、收边泛水件、天沟等的工程量。

统计时，均应注明每种材料的材质、规格型号。

三、依次计算如下工程量：
1预埋铁件：包括预埋定位板、预埋螺栓、螺母；
2钢柱、抗风柱、钢梁、吊车梁；
3屋面支撑、系杆、柱间支撑、雨棚骨架；
4屋面檩条、墙面檩条、屋面及墙面檩条的隅撑、拉杆。

5计算过程中，注意计算吊车梁与柱的连接件、垫板，屋面及墙面檩托板，隅撑与钢柱、梁的连接板，斜拉杆的钢套管等的工程量，注意统计高强螺栓的数量。

6图纸列有材料表的，可根据材料表所列零件编号依次核对表中零件尺寸、规格、数量是否准确，是否有少算、漏算、错算之处。

四、计算过程中应注意的事项
1注意是否有设计变更和修改、补充说明、答疑等。

2关于工程量计算的格式：
2.1钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数。

2.2计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。

3.3计算式的格式：
如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300m m，数量有5件。

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

六、金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

一、钢架柱：12二、钢架梁：34三、LT （檩条）工程量：屋面檩条布置图（结施-09）LT-1数量：22*2=44根；LT-2数量：22*10=220根檩条规格：C180*60*20*2.5 ；单重：6.673Kg/m5节点详图二（结施-13）LT-1重量=6.545*44*6.6736节点详图二（结施-13）7LT-2重量=6.24*220*6.673四、WLT（屋面拉条）工程量：8屋面檩条布置图（结施-09）WLT1数量：16*12=192根；WLT2数量：12根屋面拉条规格：圆钢12 ；单重：0.888Kg/m9节点详图二（结施-13）GJ-1示意图（结施-05）10WLT1重量=（1.5+0.1）*192*0.888WLT2重量=（0.4+0.1）*12*0.888五、WXLT（屋面斜拉条）工程量：屋面檩条布置图（结施-09）边跨斜拉条数量：4*12=4811节点详图二（结施-13）斜拉条规格：圆钢1212屋面檩条布置图（结施-09）中间跨斜拉条数量：4*12=4813边跨斜拉条重量=√（3.125-0.3）2+1.3752+0.1=3.24m*48*0.88814中间跨斜拉条重量=√（3.125-0.3）2+1.52+0.1=3.3m*48*0.888六、WCG（屋面撑杆）工程量：屋面檩条布置图（结施-09）边跨屋面撑杆数量：2*12=24根15屋面檩条布置图（结施-09）中间跨屋面撑杆数量：2*12=24根16节点详图二（结施-13）边跨屋面撑杆钢管重量=1.375*24*2.589边跨屋面撑杆钢筋重量=（1.375+0.1）*24*0.888中间跨屋面撑杆钢管重量=1.5*24*2.589中间跨屋面撑杆钢筋重量=（1.5+0.1）*24*0.8881718七、YC（隅撑）工程量：屋面檩条布置图（结施-09）边跨YC1数量=6*2+12*11=144YC2数量=2*2+4*11=48YC3数量=2*2+4*11=48规格：角钢50*5 单重=3.77Kg/m19节点详图二（结施-13）YC1重量=（0.18+0.384）*1.414*3.77*144YC1节点板重量=0.11*0.12*6*7.85*14420GJ-1示意图（结施-05）21坡度系数=（703-384）/5165=0.06176YC2重量=（0.06176*1.153+0.384+0.18）*1.414*3.77*48YC2节点板重量=0.11*0.12*6*7.85*48YC3重量=（0.06176*4.153+0.384+0.18）*1.414*3.77*4822YC3节点板重量=0.11*0.12*6*7.85*4823八、GXG-1（钢系杆）工程量：屋面支撑平面布置图（结施-07）GXG-1 数量：N=6*12=72根2425节点1（结施-08）4-4剖面（结施-08）26GXG-1详图（结施-08）GXG-1：钢管89*4长度L=6250-（160+10）*2=5910mm ; 钢管重量=5.91*8.385=49.56Kg*72/1000节点板12厚重量G1=0.17*0.09*94.2=1.44Kg*72*2/1000节点板10厚重量G2=0.17*0.17*78.5=2.27Kg*72*2/1000GXG-1与屋架梁连接板10厚重量G3=0.147*0.384*78.5=4.43Kg*72*2/100027GXG-1与屋架梁连接板10厚重量（边跨外侧）G4=0.097*0.384*78.5=0.29Kg*6*2/1000九、边跨SC-1（水平支撑）工程量：28屋面支撑布置图（结施-07）边跨SC-1数量：6个29节点1（结施-08）SC-1距B轴线间距离：250mm30节点2（结施-08）SC-1距A轴线间距离：250+450=700mm边跨SC-1长度L=√6.252+（5.75-0.7-0.25）2+0.15*2=8.18m；重量G=8.18*3.85*12/1000角钢75*10重量: 0.1*60*11.089/10003132十、中间跨SC-1（水平支撑）工程量：屋面支撑布置图（结施-07）中间跨SC-1数量：9个3334节点1（结施-08）中间跨SC-1距轴线间距离为：250mm中间跨SC-1长度L=√6.252+（6.0-0.25-0.25）2 +0.15*2=8.63m；重量G=8.63*3.85*18/100035十一、A轴及F轴墙架工程量：36墙面支撑布置图（结施-10）C160*60*20*2.5 单重:6.28Kg/m37节点7 （结施-10）38A轴及F轴水平墙梁长度L1=6.25*12+0.26*2=75.52m；重量G1=（75.52*6*2-4）*6.28/1000A轴及F轴垂直墙梁高度H1=7.5-1.2=6.3m；重量G2=（6.3*46+4.5*4+3*2）*6.28/100039节点7 （结施-10）A轴及F轴墙梁连接板8mm厚（3-3剖面）：G3=0.16*0.2*62.8*6*13*2/10001轴及13轴墙梁连接板8mm厚（4-4剖面）：G4=0.26*0.2*62.8*（5*6*2+8）/100040十二、1轴及13轴墙架工程量：41墙面支撑布置图（结施-11）1轴及13轴水平墙梁长度L2=29.5+0.175*2=29.85m；重量G5=（29.85*10+18*2-4）*6.28/1000421轴及13轴垂直墙梁高度H2=（7.5-1-1.2）=5.3m；重量G6=（5.3*18+4.5*4+2*2）*6.28/10001轴山墙支撑布置图（结施-11）1轴及13轴墙顶角钢50*4长度L3=√（29.5/2+0.175）2+0.62=14.94m;重量G7=14.94*4*3.059/100043十三、1轴及13轴山墙支撑（GXG-2）工程量：1、13轴山墙支撑布置图（结施-11）44数量：（GXG-2）4根；GXG-2 6根；45钢管89*4重量G=（5.66*6+5.41*4）*8.385/1000节点板10厚：0.17*0.17*78.5*20/1000节点板12厚：0.11*0.17*94.2*20/1000柱上连接板10厚：0.16*0.2*78.5*20/100046十四、A轴及F轴柱间支撑（ZC-1）工程量：A、F轴柱间支撑布置图（结施-08）数量：共6组；47圆钢25长度L1=√6.252+（7.5-0.35-0.85）2 +0.15*2=9.17m；重量G1=9.17*3.85*12/1000角钢75*10 重量G2=0.1*24*11.089/1000十五、A轴及F轴墙板工程量：建筑设计说明（建施-01）4849墙板转角详图（建施-02）50。
