水电安装字母意思,配管、电缆敷设方式,型号

工程图纸都有图纸设计说明各个字母代表的意思SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

水电安装基础知识一、电气图中符号意思电气图中AP、AL、ALE、AT 、AW意思：AP---动力配电箱，AL---照明配电箱，ALE---应急照明配电箱，AT----双电源切换箱，AW---电表箱。

很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号建筑水电安装中BV-3X10-PVC25-WC-CC/MR是什么意思：BV(塑料铜芯线)-3X10（3根10平方毫米的电线）-PVC25（用PVC管，管径是25即1寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR在金属线槽内敷设ZR-BV-3*4~CTZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。

PC20-WC,CCPC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。

1、NH-BV-7x6 SC32 CE WE2、NHBVR-2*1.5-SC15-CE WE1 耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

2.耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。

Sc**:直径为**的焊接钢管敷设CE-沿顶板面明敷设CC-沿顶板面暗敷设WE-沿墙面明敷设WC-沿墙面暗敷设-WE/FC：沿墙面敷设/暗敷在地面内BV—3×2.5—JDG20,SR—WC,CE是什么意思BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟JDG20 紧定式镀锌薄壁电线管DN20SR 沿钢锁敷设WC 墙内暗敷设CE 沿天棚或顶板面敷设BV 一般用途单芯硬导体无护套电缆RV 一般用途单芯软导体无护套电缆BVR 铜芯聚氯乙烯绝缘软电缆电缆常见型号：VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）型号加“ZR”或“FR”的为阻燃电缆（电线）。

电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设
三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。

电气敷设方式字母表示RC表示导线穿镀锌钢管敷设。

电气安装符号SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设
三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。

水电图纸符号图例字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN：接零（蓝色）3项线(火线):A项（黄）B项（绿) C项（红）KV：(电压)千伏 BV:散线MEB：总等电位LEB:局部等电位线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG—-用可挠型塑制管敷设⑦线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA—-暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B—-壁装式R—-—嵌入式BR———墙壁内安装（4)设备标注方法’⑦配电线路的标注方法a—-b（c×d)e——f其中：a—-回路编号b——导线型号c--导线根数d—-导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a—-灯数b--型号或编号c--每盏照明灯具的灯泡个数d-—灯泡容量，W e——灯泡安装高度, m f——安装方式L—-光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等.3、图纸的特点:各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

水电安装符号pc：硬质塑料管ct：电缆桥架cp:金属软管SR：钢线槽RC：水煤气管导线敷设部位:CT:电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC:预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设，要穿金属管一，导线穿管表示MT—电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M-钢索CP—金属软管PR—塑料线槽RC—镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE—沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W—墙壁安装C—吸顶R-嵌入S—支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁（屋架)敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设:WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC:电线管PC:硬质塑料管CT：电缆桥架CP:金属软管SR：钢线槽RC:水煤气管二、导线敷设部位:SR：沿钢索敷设CLE：沿柱或跨柱敷设WE:沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC：暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC:预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设:CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设:TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁(屋架）敷设：AB暗敷在梁内:BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG-—紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT—电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT—桥架MR—金属线槽M—钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC-电缆沟BC-暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F—地板及地坪下SR—沿钢索BE—沿屋架，梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C—吸顶R—嵌入S-支架CL—柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设：CP直接埋设:DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0。

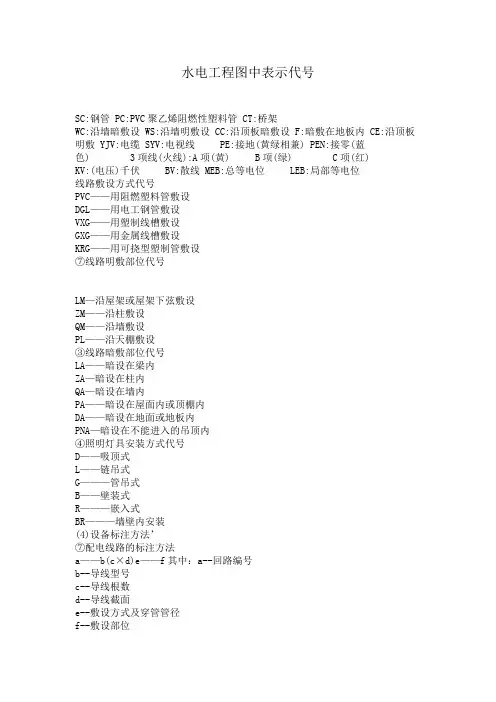

水电工程图中表示代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯必知的水电安装材料n种代表符号如今，水电安装上的新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。

这里为你准备了在线路敷设方式的标注好有几个符号，简单的归纳一下有以下几种：一、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设三、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设四、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内五、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位六、灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯那是敷设方式。

水电工程图中表示代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯必知的水电安装材料n种代表符号如今，水电安装上的新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。

这里为你准备了在线路敷设方式的标注好有几个符号，简单的归纳一下有以下几种：一、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设三、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设四、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内五、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位六、灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯那是敷设方式。

水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁ZA—暗设在柱QA—暗设在墙PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是径ACC是表示：暗敷设在不能进人的吊顶BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座部有此符号标识。

水电安装图纸符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设CE:沿顶板明敷F:暗敷在地板内YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条 2.5平方毫米直径的线)PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC以上内容由同辉水电暖安装工程有限公司提供。

电气管线敷设字母代号符号名称符号解释一、电线穿线管一般有PC PVC管SC焊接钢管KBG扣压式镀锌薄壁电线管JDG紧定式镀锌薄壁电线管二、电气设计施工图中常用线路敷设方式SR沿钢线槽敷设BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙面敷设CE沿天棚面或顶棚面敷设ACE在能进入人的吊顶内敷设BC暗敷设在梁内CLC暗敷设在柱内WC暗敷设在墙内CC暗敷设在顶棚内ACC暗敷设在不能进入的顶棚内FC暗敷设在地面内SCE吊顶内敷设,要穿金属管三、导线穿管表示SC焊接钢管MT电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT桥架MR金属线槽M钢索CP金属软管PR塑料线槽RC镀锌钢管四、导线敷设方式的表示DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷五、灯具安装方式的表示CS链吊DS管吊W墙壁安装C吸顶R嵌入S支架CL柱上SR沿钢线槽BE沿屋架或跨屋架CLE沿柱或跨柱SC穿焊接钢管敷设MT穿电线管敷设PC穿硬塑料管敷设FPC穿阻燃半硬聚氯乙烯管敷设CT电缆桥架敷设MR金属线槽敷设PR塑料线槽敷设M用钢索敷设KPC穿聚氯乙烯塑料波纹电线管敷设CP穿金属软管敷设DB直接埋设TC电缆沟敷设六、导线敷设部位的标注AB沿或跨梁（屋架）敷设BC暗敷在梁内AC沿或跨柱敷设CLC暗敷设在柱内WS沿墙面敷设WC暗敷设在墙内CE沿天棚或顶板面敷设CC暗敷设在屋面或顶板内SCE吊顶内敷设FC地板或地面下敷设塑壳断路器（英文简称为MCCB）。

水电图纸上各种符号的意义SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地(黄绿相兼)PEN：接零(蓝色）3项线（火线)：A项(黄) B项（绿）C项(红）KV: (电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG--用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL--沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA—-暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a--b（c×d)e--f其中:a--回路编号b-—导线型号c——导线根数d-—导线截面e-—敷设方式及穿管管径f——敷设部位灯具吸顶安装标注方法：其中：a——灯数b-—型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量,We-—灯泡安装高度，mf-—安装方式L--光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看,符号，字母含义等配电系统图上的符号系统图中某线路上标有：ZR-YJV-4＊25+1*16—CT—SC80-ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1＊16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示:暗敷设在不能进人的吊顶内BV(2*6+E6）SC20-C:BV：是聚氯乙烯绝缘电线2＊6+E6）：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20—C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思,185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L—-—-火线、N----零线、G---地线、插座内部有此符号标识。

建筑工程水电图纸常见字母符号大全PC:PVC 聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线SC：钢管PE: 接地(黄绿相兼)PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)点击免费下载海量工程资料KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设。

建筑水电符号简称表示方法管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线VC/ PR钢管配线 DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC 软管 RG/瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT 3、线路敷设部位及代号：部位代号部位代号地面（板） D 墙 Q柱 Z 梁 L 顶棚 P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注) T 铝芯导线 L绝缘种类聚氯乙烯绝缘 V 橡胶绝缘 X氯丁橡胶绝缘 XF 聚乙烯绝缘 Y内护套聚氯乙烯套 V 聚乙烯套 Y其它特征绝缘导线、平行 B 双绞线 S软线 R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

水电图纸符号图例字符，符号SC：钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV:电缆SYV:电视线PE:接地（黄绿相兼）PEN：接零(蓝色）3项线（火线）：A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G-——管吊式B-—壁装式R-——嵌入式BR-——墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b（c×d）e—-f其中：a-—回路编号b--导线型号c-—导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-—灯数b——型号或编号c——每盏照明灯具的灯泡个数d—-灯泡容量，We-—灯泡安装高度，m f——安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等.3、图纸的特点:各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示,同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
