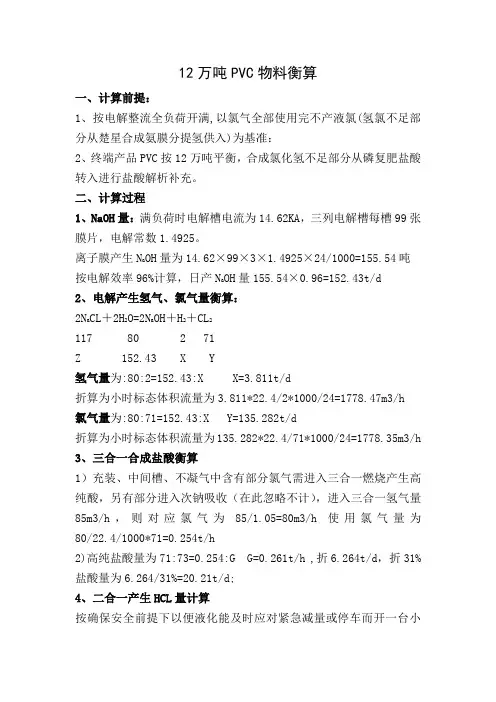

12万吨PVC物料衡算一、计算前提：1、按电解整流全负荷开满,以氯气全部使用完不产液氯(氢氯不足部分从楚星合成氨膜分提氢供入)为基准：2、终端产品PVC按12万吨平衡，合成氯化氢不足部分从磷复肥盐酸转入进行盐酸解析补充。
二、计算过程1、NaOH量：满负荷时电解槽电流为14.62KA，三列电解槽每槽99张膜片，电解常数1.4925。
离子膜产生N a OH量为14.62×99×3×1.4925×24/1000=155.54吨按电解效率96%计算，日产N a OH量155.54×0.96=152.43t/d2、电解产生氢气、氯气量衡算：2N a CL＋2H2O=2N a OH＋H2＋CL2117 80 2 71Z 152.43 X Y氢气量为:80:2=152.43:X X=3.811t/d折算为小时标态体积流量为3.811*22.4/2*1000/24=1778.47m3/h氯气量为:80:71=152.43:X Y=135.282t/d折算为小时标态体积流量为135.282*22.4/71*1000/24=1778.35m3/h 3、三合一合成盐酸衡算1）充装、中间槽、不凝气中含有部分氯气需进入三合一燃烧产生高纯酸，另有部分进入次钠吸收（在此忽略不计），进入三合一氢气量85m3/h，则对应氯气为85/1.05=80m3/h使用氯气量为80/22.4/1000*71=0.254t/h2)高纯盐酸量为71:73=0.254:G G=0.261t/h ,折6.264t/d，折31%盐酸量为6.264/31%=20.21t/d;4、二合一产生HCL量计算按确保安全前提下以便液化能及时应对紧急减量或停车而开一台小冰机,能级开50%,全天仍有约5吨左右的液氯(实际值)，因此进二合一氯气量为135.282-0.254*24-5=124.186t/d，可产生氯化氢：（此处根据实际生产状况要进行调整，液氯量正常生产中大幅下降，需要补入的氢气量也大为增加）H2＋CL2=2HCL2 71 73I 124.186 HH=73×124.186/71=127.684t/d=5.32t/h5.32×22.4/36.5×1000=3264.877m3/hI=2*124.186/71=3.498t/d,过量按5%计算,则氢气量为3.6729 t/d,折算体积为 3.6729*22.4/2*1000/24=1714.02m3/h,需从合成氨膜分提氢补入氢气为1714.02+85-1778.47=20.55 m3/h5、单体VCM量按年产12万吨PVC，则需产14t/h（年生产天数按360天计算，日产336吨），1吨PVC需要 1.02吨单体，则需要单体量为14*1.02=14.28t/h6、需要C2H2量C2H2＋HC1= C2H3CL26 36.5 62.5C L 14.281吨单体需要C2H2量为26:62.5=C:14.28 C=5.94t/h折算成体积为5.94*22.4/26*1000=5117.538m3/h1吨单体需要HC1量为36.5:62.5=L:14.28 L=8.3395t/t折算成标态为8.3395*22.4/36.5*1000=5117.94m3/h过量5%为5373.84m3/h7、需要从盐酸解析补充HCL气量为5373.84-3264.877=2108.963m3/h1)折算为脱吸需要盐酸量为2108.963/22.4/1000*36.5=3.436t/h(相当于9.54 m3/h31%浓盐酸,开深度解析时全部解析完全,而按开常规解析时解析率35%计算,需要小时用酸为3.436/0.35=9.817 t/h,相当于进入解析塔的盐酸量为27.252m3/h)2)磷复肥复肥产品副产盐酸量为0.255t/t,日产复肥1080t/d,相当于小时可副产酸折标1080×0.255×0.315/24=3.615t/h,刚好持平。
化工中物料衡算和热量衡算公式一、物料衡算公式1.物料总量计算公式物料总量计算公式可以根据物质的密度（ρ）和体积（V）来计算。
公式如下：物料总量=密度×体积2.物料质量计算公式物料质量计算公式可以根据物质的密度（ρ）、体积（V）和物质的质量（m）之间的关系得出。
公式如下：质量=密度×体积3.物料浓度计算公式物料浓度计算公式可以根据溶质的质量（m）和溶液的体积（V）来计算。
公式如下：浓度=质量/体积4.溶液的重量和体积之间的关系溶液的重量可以根据溶液的密度（ρ）和溶液的体积（V）相乘得到。
公式如下：重量=密度×体积1.热量传递计算公式热量传递计算公式可以用于计算传热功率（Q）和传热面积（A）之间的关系。
公式如下：Q=h×A×ΔT其中，h为传热系数，ΔT为温差。
2.物料的热量计算公式物料的热量计算公式可以根据物料的质量（m）、比热容（Cp）和温度变化（ΔT）来计算。
公式如下：热量=质量×比热容×温度变化3.水的蒸发热计算公式水的蒸发热计算公式可以根据水的质量（m）和蒸发热（ΔHvap）来计算。
热量=质量×蒸发热三、补充说明1. 密度（ρ）是物质单位体积的质量，常用的单位有千克/立方米（kg/m^3）或克/立方厘米（g/cm^3）。
2. 比热容（Cp）是物质单位质量的热容量，表示单位质量物质温度升高1℃所需的热量，常用的单位是千焦/千克·℃（kJ/kg·°C）或焦/克·℃（J/g·°C）。
3.传热系数（h）是衡量热传导性能的参数，表示单位面积上的热量流入或流出的速率，常用的单位是瓦特/平方米·℃（W/m^2·°C）。
4.温度变化（ΔT）是物质的温度差，常用的单位是摄氏度（℃）或开尔文（K）。
5. 蒸发热（ΔHvap）是物质从液态转变为气态所需的热量，常用的单位是焦耳/克（J/g）或千焦/千克（kJ/kg）。
物料衡算计算公式物料衡算是指根据产品的设计要求和生产工艺流程，计算出生产所需的物料数量和成本的过程。
其目的是为了保证生产的顺利进行，避免物料的浪费和成本的过度支出。
物料衡算的计算公式主要包括以下几个方面：1.总物料需求量计算公式总物料需求量=产品数量×单位产品所需物料数量这个公式用于计算生产特定数量产品所需的物料数量。
其中，产品数量是指计划生产的产品数量，单位产品所需物料数量是指生产一个产品所需的各种物料的用量。
2.物料补给计算公式物料补给=总物料需求量-物料库存量物料补给是指为满足生产需求而需要从供应商处采购的物料数量。
物料库存量是指当前仓库中已有的物料数量。
3.物料成本计算公式物料成本=物料单价×物料补给量物料成本是指为满足生产需求而采购物料所需支付的费用。
物料单价是指单个物料单位的价格，物料补给量是指需要从供应商处采购的物料数量。
4.物料利用率计算公式物料利用率=(总物料需求量-物料浪费量)/总物料需求量物料利用率是指生产过程中物料的有效利用程度。
物料浪费量是指因为工艺操作不当、设备故障等原因导致物料的损失量。
5.物料损耗计算公式物料损耗=总物料需求量-实际使用量物料损耗是指在生产过程中由于各种原因而导致的物料的损失量。
实际使用量是指实际上被用于生产的物料数量。
6.物料价格调整计算公式调整后物料价格=原物料价格×调整系数物料价格调整是指根据市场行情或其他因素调整物料价格的过程。
调整系数是一个根据实际情况确定的数值，用于对原物料价格进行调整。
总之，物料衡算的计算公式主要包括总物料需求量计算、物料补给计算、物料成本计算、物料利用率计算、物料损耗计算和物料价格调整计算等。
通过合理地运用这些公式，可以对物料需求和成本进行科学的计算和控制，从而提高生产效率和降低成本。

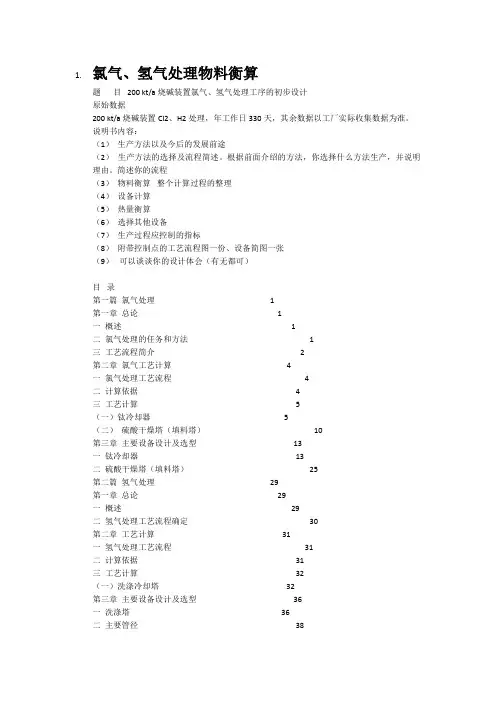

1.氯气、氢气处理物料衡算题目200 kt/a烧碱装置氯气、氢气处理工序的初步设计原始数据200 kt/a烧碱装置Cl2、H2处理，年工作日330天，其余数据以工厂实际收集数据为准。
说明书内容：（1）生产方法以及今后的发展前途（2）生产方法的选择及流程简述。
根据前面介绍的方法，你选择什么方法生产，并说明理由。
简述你的流程（3）物料衡算整个计算过程的整理（4）设备计算（5）热量衡算（6）选择其他设备（7）生产过程应控制的指标（8）附带控制点的工艺流程图一份、设备简图一张（9）可以谈谈你的设计体会（有无都可）目录第一篇氯气处理 1第一章总论 1一概述 1二氯气处理的任务和方法 1三工艺流程简介 2第二章氯气工艺计算 4一氯气处理工艺流程 4二计算依据 4三工艺计算 5（一）钛冷却器 5（二）硫酸干燥塔（填料塔）10第三章主要设备设计及选型13一钛冷却器13二硫酸干燥塔（填料塔）25第二篇氢气处理29第一章总论29一概述29二氢气处理工艺流程确定30第二章工艺计算31一氢气处理工艺流程31二计算依据31三工艺计算32（一）洗涤冷却塔32第三章主要设备设计及选型36一洗涤塔36二主要管径38三氢气输送设备39四水输送泵39五液封循环水池39六氢气缓冲罐39主要设备一览表40设计评述41参考文献42第一篇氯气处理第一章总论一. 概述1. 氯气氯气Cl2，分子量70.906，常温下，氯是黄绿色，具有使人窒息气味的气体，有毒。
氯气对人的呼吸器官有强烈的刺激性，吸入过多时还会致死。
氯气比空气重，约为空气的2.5倍。
氯气能溶于水，但溶解度不大，温度越高氯气在水中的溶解度越小。
氯气溶于水同时与水反应生成盐酸和次氯酸，因此氯水具有极强的腐蚀性。
氯气在四氯化碳，氯仿等溶剂中溶解度较大，比在水中的溶解度约大20倍。
工业上利用氯气在四氯化碳中有较大溶解度这一特点，用四氯化碳吸收氯碱厂产生的所有废氯，然后再解吸回收氯气。
氯气的用途极为广泛，重要用途如：杀菌消毒、漂白及制浆、冶炼金属、制造无机氯化物、制造有机氯化物及有机物。
氯气干燥技术及除酸雾技术——氯气处理生产工艺过程－. 概况氯是一种化学性质十分活泼的非金属卤族元素，其用途十分广泛，与人类的生活、国计民生密切相关。
牵涉国民经济各个领域，包括化工、医药、农药、印染、纺织、食品等工业部门。
从某种意义上来说，氯气对人类的生存是不可缺少的要素。
如同物质有两重性一样，氯气也是对人类危害极大的有毒化学物品。
早在十三世纪之前，氯气就为古代炼丹者（Alchemist）所熟悉。
1774年，瑞典化学家Shelley在实验室中首次使用盐酸与天然的软锰矿粉（二氧化锰）反应制得一种让人窒息的、黄绿色气体；并确认其为一种新的化学元素。
其反应机理如下： MnO2 + 4HCl → MnCl2 + Cl2↑+ 2H2O1799年，由Weldon 首先采用瑞典人的方法在工业中制得氯气。
1807年，英国人Davy用食盐熔融电解制得氯气。
（2NaCl → 2Na + Cl2↑）1810年，Davy在伦敦试验证明氯气是一种元素，并于当年的11月9日在英国皇家学会上宣读论文。
提议这个元素定名为Chlorine（意思是黄绿色），来源于希腊文字（ Chorus ）。
从门捷列夫元素周期表中可以知道，氯的原子序数为17，原子量为35.453，排列于周期表第Ⅶ列——A族，故称为卤族元素。
从电子层排布可知：其K层有2个电子，L层有8个电子，M层有7个电子；最外层电子有7个，故而十分容易获得一个电子，形成稳定的离子键或共价键结合形式。
属于一种化学亲和力很大的、较强非金属性质的氧化剂。
1851年，Watt第一个取得了食盐水溶液电解制备氯气的专利；在直流发电机问世以后，1890年由德国格瑞斯海姆电化公司首先采用隔膜电解槽制备氯气用于工业生产。
至今已经经历了一个多世纪。
而中国的氯碱工业起步于1929年10月，由爱国实业家吴蕴初先生买断了越南海防电化厂的全部设备，创建了国内第一家氯碱厂——上海天原电化厂。
当时采用的是“爱伦姆”电解槽，日产烧碱仅3吨。
1.氯气、氢气处理物料衡算题目200 kt/a烧碱装置氯气、氢气处理工序的初步设计原始数据200 kt/a烧碱装置Cl2、H2处理，年工作日330天,其余数据以工厂实际收集数据为准.说明书内容：（1) 生产方法以及今后的发展前途(2）生产方法的选择及流程简述。
根据前面介绍的方法，你选择什么方法生产，并说明理由。
简述你的流程（3）物料衡算整个计算过程的整理（4) 设备计算（5）热量衡算（6）选择其他设备（7）生产过程应控制的指标（8) 附带控制点的工艺流程图一份、设备简图一张（9）可以谈谈你的设计体会（有无都可）目录第一篇氯气处理 1第一章总论 1一概述 1二氯气处理的任务和方法 1三工艺流程简介 2第二章氯气工艺计算 4一氯气处理工艺流程 4二计算依据 4三工艺计算 5（一）钛冷却器 5（二）硫酸干燥塔（填料塔) 10第三章主要设备设计及选型13一钛冷却器13二硫酸干燥塔(填料塔）25第二篇氢气处理29第一章总论29一概述29二氢气处理工艺流程确定30第二章工艺计算31一氢气处理工艺流程31二计算依据31三工艺计算32（一)洗涤冷却塔32第三章主要设备设计及选型36一洗涤塔36二主要管径38三氢气输送设备39四水输送泵39五液封循环水池39六氢气缓冲罐39主要设备一览表40设计评述41参考文献42第一篇氯气处理第一章总论一。
概述1. 氯气氯气Cl2，分子量70.906,常温下，氯是黄绿色，具有使人窒息气味的气体,有毒。
氯气对人的呼吸器官有强烈的刺激性，吸入过多时还会致死。
氯气比空气重，约为空气的2。
5倍。
氯气能溶于水，但溶解度不大，温度越高氯气在水中的溶解度越小。
氯气溶于水同时与水反应生成盐酸和次氯酸，因此氯水具有极强的腐蚀性。
氯气在四氯化碳，氯仿等溶剂中溶解度较大，比在水中的溶解度约大20倍。
工业上利用氯气在四氯化碳中有较大溶解度这一特点,用四氯化碳吸收氯碱厂产生的所有废氯，然后再解吸回收氯气。
