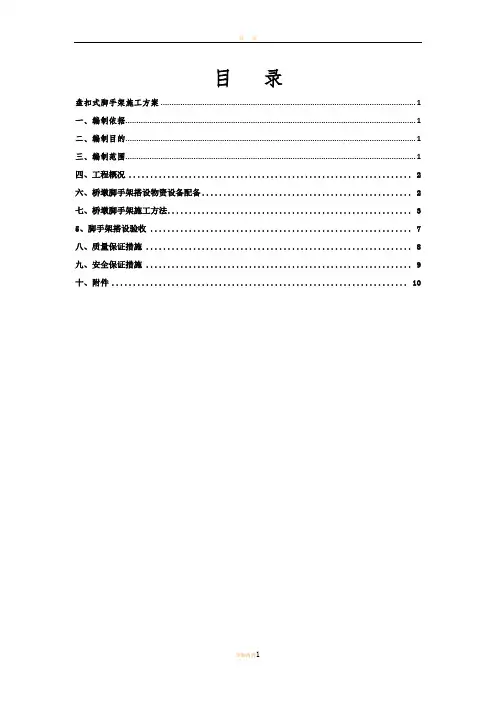

目录
盘扣式脚手架施工方案 (1)
一、编制依据 (1)
二、编制目的 (1)
三、编制范围 (1)
四、工程概况 (2)
六、桥墩脚手架搭设物资设备配备 (2)
七、桥墩脚手架施工方法 (3)
5、脚手架搭设验收 (7)
八、质量保证措施 (8)
九、安全保证措施 (9)
十、附件 (10)
盘扣式脚手架施工方案
一、编制依据
1、《新建铁路上海至南通铁路（南通至安亭段）东南上行联络线特大桥施工图》沪通平安施（桥）－49；
2、《新建铁路上海至南通铁路（南通至安亭段）东南下行联络线特大桥施工图》沪通平安施（桥）－47；
3、《新建铁路上海至南通铁路（南通至安亭段）平东特大桥施工图》沪通平安施（桥）－01；
4、《新建铁路上海至南通铁路（南通至安亭段）南通西高架站特大桥施工图》沪通平安施（桥）－02-I；
5、《（桥）参-Ⅱ-02-时速200公里双线圆端形实体墩》；
6、《（桥）参-Ⅱ-05-双线连续梁等特殊跨度桥墩》；
7、《单线圆端形实体桥墩》（图号：通桥（2012）4103-I）
8、《铁路桥涵工程施工安全技术规程》（TB10303-2009）；
9、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）；
10、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）。
二、编制目的
明确墩身施工脚手架搭设方法和注意事项，保证施工过程的安全性，保证我标段桥墩施工顺利进行。
三、编制范围
适用于沪通铁路站前I标段东南上下行联络线特大桥、平东特大桥、南通西高架站特大桥桥墩脚手架施工作业。
四、工程概况
沪通铁路站前工程I标里程范围：DK0+000～DK11+920.11，宁启改线：K253+800～K255+900，东南上下行联络线: LSDK0+000～LSDK4+250.74、LXDK0+000～LXDK2+791.62，正线长11.92km，改线长8.142km。
本标段共新建特大桥5座，共15532.47米，其中东南上行联络特大桥桥长3725.47m，东南下行联络特大桥桥长2528.15m，平东特大桥桥长1845.36m；南通西高架站特大桥桥长2139.81m，长江大桥北引桥桥长5294m；本标段设计墩柱形式多样，分别为单线圆端形桥墩（配T梁）、单线圆端形桥墩（配箱梁）、双线圆端形桥墩、双线圆端形空心桥墩，其中长江大桥北引桥采用墩身模板外挂作业平台的方式进行作业，东南上行联络特大桥，东南下行联络特大桥，平东特大桥，南通西高架站特大桥采用盘扣式脚手架进行墩身作业。
五、桥墩脚手架搭设人员配备
每个架子队按照施工进度要求组织桥墩施工队伍进行施工，每个桥墩施工队伍配备5名具有脚手架搭设经验和特种操作资格证书的架子工，负责墩身施工所需防护支架搭设。
六、桥墩脚手架搭设物资设备配备
每个架子队桥墩施工物资设备配置见下表：
七、桥墩脚手架施工方法
（一）承插型盘扣式脚手架
1、质量和外观检查
对进入现场的脚手架配件，使用前应对其质量进行复检，对外观、材料规格和型号、尺寸、偏差、壁厚等关键位置按照《建筑施工承插型盘扣式钢管支架安全技术规程》仔细检查，同时检查是否有产品检验合格证书。
构配件外观质量应符合要求：
（1）钢管应无裂纹、凹陷、锈蚀，不得采用对接焊接钢管；
（2）钢管应平直，直线度允许偏差应为管长的1／500，两端面应平整，不得有斜口、毛刺；
（3）铸件表面应光滑，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净；
（4）冲压件不得有毛刺、裂纹、氧化皮等缺陷；
（5）各焊缝有效高度应符合规定，焊缝应饱满，焊药应清除干净，不得有未焊透、夹渣、咬肉、裂纹等缺陷；
（6）可调底座和可调托座表面宜浸漆或冷镀锌，涂层应均匀、牢固；架体杆件及其他构配件表面应热镀锌，表面应光滑，在连接处不得有毛刺、滴瘤和多余结块；
构配件应按品种、规格分类放置在堆料区内，清点好数量备用，脚手架堆放场地排水应畅通，不积水。
2、脚手架搭设尺寸及构造
盘扣式脚手架立杆钢管类型主要采用B-LG-2000(Φ48×3.2×2000mm)，强度为300kN/mm²；横向水平杆管采用A-SG-900(Φ48×2.5×840mm)，纵向水平杆管采用A-SG-2100（Φ48×2.5×2040mm），水平钢管强度为205kN/mm²；竖向斜杆采用B-XG-2000×2000（Φ33×2.3×2756mm），钢管强度为185kN/mm²；脚手板采用冲压钢板。立杆的纵距为2.10m，横距为0.9m，脚手架步距为2.0m。
3、地基处理
脚手架搭设场地必须平整、坚实、不沉陷、不积水，一般墩身外围脚手架搭设在承台顶面上。对于承台尺寸不能满足搭设要求时，应对立杆下基础做加固压实处理，承载力不小于150kpa，防止不均匀沉降，同时在立杆底部垫放20cm宽木板，木板长度应不少于2跨立杆纵距。
4、脚手架搭设和拆除
（1）搭设流程如下：
在牢固的地基弹线、立杆定位→竖立杆→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设竖向斜撑→安装梯子、铺设脚手板→接立杆→逐层按前面步骤安装→防护围栏、立挂安全网。
（2）承插型盘扣式钢管支架应由塔式单元扩大组合而成，且各单元
见连接紧密、牢固，具备足够的稳定性，盘口结点构造如下图所示：盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点
1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆
（3）脚手架首层立杆宜采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mm，当需设置人行通道时，脚手架搭设时底部可采用可调底座和垫板。
（4）双排脚手架的斜杆或剪刀撑设置应符合下列要求：沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。
