集团办公楼会议室智能控制管理系统设计方案V1.0目录第一章美国快思聪会议室管理系统 (4)一、美国快思聪公司简介 (4)第二章快思聪各系统简介 (7)一、快思聪会议室管理系统 (7)1.会议室需求分析 (8)二、快思聪智能照明系统 (9)1.快思聪灯控系统简介 (9)2.系统功能 (15)3.系统架构 (16)4.系统功能示意图 (18)5.项目背景 (20)第三章智能控制系统主要设备一览 (22)一控制主机/系统 (22)二控制模块 (22)三操作界面 (23)四感应器 (23)五用户操作界面介绍 (24)第四章系统方案详细设计说明 (26)一、系统详细配置说明 (26)1.RoomView会议预定管理系统（共29间） (26)2.会议室AV中控系统（共12间） (26)3.详细配置清单 (26)二、R OOM V IEW会议预定管理系统功能设计 (26)1.功能描述 (26)2.设计说明 (29)3.系统示意图 (34)三、会议室AV中控系统 (34)1.功能描述 (34)2.设计说明 (34)3.用户操作界面 (36)4.系统示意图 (38)四、全高清DM矩阵切换系统 (39)1.DM系统简介 (39)2.功能描述 (39)3.系统示意图 (41)五、智能照明灯控系统 (42)1.功能描述 (42)2.设计说明 (43)3.系统架构 (44)4.系统示意图 (46)六、背景音乐系统 (48)1.整体功能描述 (48)2.定时提醒功能 (48)第五章各控制区域详细设计说明 (48)一办公区介绍 (48)二总裁办公室功能介绍 (51)三公共通道、大厅、电梯功能介绍 (54)四重要办公室介绍 (55)五会议室功能介绍 (56)第六章系统功能特点总述 (61)第七章CRESTRON应用案例(部份办公楼和会议室) (62)附录一：ROOMVIEW™ 6.0软件介绍 (64)◆附录二：快思聪产品介绍 (71)1.AV2集中控制主机 (71)2.MP2E集成AV的控制主机 (71)3.TPMC-8X-GA WiFi无线触摸屏 (72)4.TPS-6X无线触摸屏 (74)5.TPMC-4SM-FD 4.3”墙面安装触摸屏媒体中心 (77)6.TPMC-8L Isys i/O® 8.4”墙面安装触摸屏 (78)7.DIN-4DIMFLV4四路0-10v荧光灯调光模块 (79)8.CLXI-1DIM4 四路前相调光模块 (79)◆附录三：快思聪获奖的产品 (79)1.Isys i/OTM触摸屏和Isys®触摸屏 (79)2.控制主机 (80)3.数字影院系列产品 (80)4.灯光及自动化产品 (80)5.音/视频系列产品 (81)6.软件和e-Control技术 (81)第一章美国快思聪会议室管理系统一、美国快思聪公司简介快思聪总部设立于美国新泽西Rockleigh拥有五万平方尺的现代化设备，是快思聪集团的销售、推广、财务及技术中心。
Address: ChangyuanTiandi A1, 6/F No.18 Suzhou Ave, BieJing 100080Tel: -199 Fax:中央控制系统随着人们对会议室的需求越来越高，它所配备的多媒体设备也越来越多，需要实现的功能也越来越多。
因此如何来集中控制诸多设备，使诸多设备使用起来简便，并能减少误操作，还要兼顾控制系统的稳定性、扩展性等特点呢？因此采用一套先进的智能集中控制系统是很有必要的。
智能集中控制系统是一套美国品牌的产品和技术，它代表着当前智能集中控制最先进的产品和技术之一。
它是以中央控制器为核心的集中控制系统，将视音频及环境控制等所有电控设备通过各种控制方式集于一体的集中控制系统。
AMX智能集中控制系统有着强大的控制功能和高科技内涵，而且它的界面非常友好、人性化正好适合了会议室的诸多要求。
本方案正是为会议室提供了很优秀的智能集中控制系统的解决方案。
它将行之有效地集中控制了诸多的被控设备，并提供了简单易懂、人性化的界面。
因此这套方案将从根本上提升会议室的集中控制能力并提高整体设备的档次。
二、需求分析因为该会议室的定位为高档级别，它们配有较多的先进设备，我们需要最大强度地将诸多设备集中控制起来，使之能够全面、自动化、智能化地控制，使之化整为零，化繁为简。
同时这种集中控制系统又应该具有中英文、图形化的界面，使之更具人性化，易于操作。
当然同时我们也考虑到该系统的扩展和升级，使之容易扩展，并能够从网络上下载固件使硬件和软件不断升级。
当然采用的集中控制系统更应该是当前世界控制业内知名品牌和最先进的产品和技术之一。
AMX智能集中控制系统很明显可以满足诸多要求。
三、系统设计原则：我公司在与客户充分交换意见，明确客户需求的基础上，分析当今世界先进的控制技术流行现状，结合公司多年的施工经验及成功案例来设计本方案，使之适合本会议室的实际需要。
在过程中，本方案始终坚持“以人为本”。
总之，本系统设计时遵循如下原则：“设备先进、功能齐全、性价比高、稳定可靠、操作方便、集成性高、扩展和升级”。

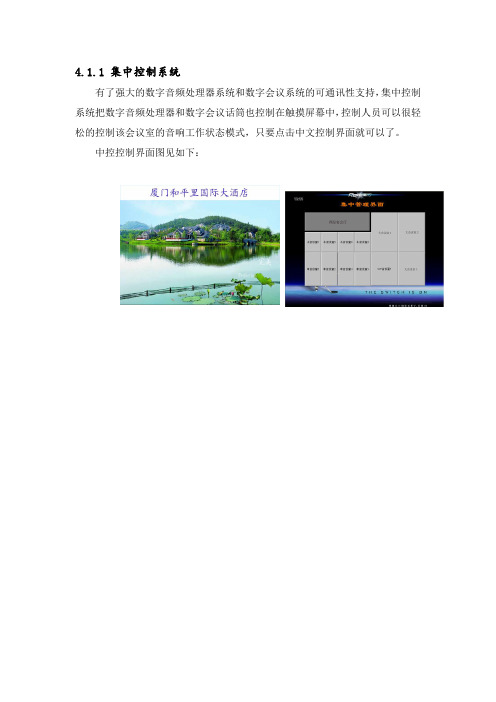

4.1.1集中控制系统有了强大的数字音频处理器系统和数字会议系统的可通讯性支持，集中控制系统把数字音频处理器和数字会议话筒也控制在触摸屏幕中，控制人员可以很轻松的控制该会议室的音响工作状态模式，只要点击中文控制界面就可以了。
中控控制界面图见如下：宴会厅控制界面示意:美国CRESTRON快思聪中央控制产品的技术特点。
近30几年来，美国CRESTRON都领导着遥控科技的潮流，更获多个国际奖项。
在世界每一个角落，如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到CRESTRON遥控系统。
CRESTRON将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。
当今影音设备的数量不断增加，相配的遥控系统更是层出不穷，用户往往因为控制键太多而无所适从。
CRESTRON研制的控制系统就是将这些系统的功能连接起来，简便操作。
CRESTRON已安装於数以万计的家居、教育学院及商业机构。
CRESTRON产品在各方面都是为使生活变得更轻松、更自在。
近年来，CRESTRON更是倾力在新产品的研发上，不断地推出具有世界领先水平的新品，多次更新了控制系统的概念。
本会议系统中采用的CRESTRON控制产品决大多数都是世界一流。
系统设计特点：中控系统采用基于一台高速网络主机，配置多个无线彩色触摸屏及控制面板，组成了一个完整的多房间控制系统，可实现各会议室的独立控制、控制室端的总控及交叉控制（可设置，用于设备有故障时的紧急替代控制），避免了多主机系统价格高且无法整体控制的缺点。
中控主机采用基于257MIPS，32位摩托罗拉 ColdFire处理器的高速输入/输出双总线系统。
可接入10/100以太网，并置防火墙、置网路位址翻译器（NAT）和路由功能，支持动态和静态IP位址和全双工TCP/IP和UDP/IP，提供互联网WAN介面，并有LAN接口供房间及AV本身网路的使用。
置34MB记忆体，可扩展到4GB，扩展糟支援现成的类型II快速快闪记忆体和IBM Microdrive硬碟，置程式存储和触摸屏档案，空间和设备设定，。
智能中控系统解决方案—来自于美国的顶级智能中控系统全面的中控智能化解决方案影音设备、窗帘、灯光、安防统一控制舒适、温馨、便利同时得到Crestron( 快思聪) 简介近30年来, 美国快思聪领导着遥控科技的潮流, 更获多个国际奖项。
在世界每一个角落, 如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到快思聪遥控系统。
快思聪将不同厂家、型号、性质的视听器材或硬件, 甚至环境装置连接起来, 令所有的控制尽在掌握之中。
快思聪总公司设立于美国新泽西Rockleigh拥有五万平方尺的现代化设备, 是快思聪集团的销售、推广、财务及技术中心。
而於新泽西Cresskill的生产厂房亦已扩展至五万平方尺, 为全球供应先进的遥控设备。
快思聪在洛杉矶、乔治亚州、芝加哥、墨西哥、香港、新加坡、吉隆坡、设有分公司, 专为当地的经销商及用户提供客户服务、培训、技术及销售的支持。
当今影音设备的数量不断增加, 相配的遥控系统更是层出不穷, 用户往往因为控制键太多而无所适从。
快思聪研制的控制系统就是将这些系统的功能连接起来, 简便操作。
快思聪已安装于数以万计的家居项目中。
快思聪产品在各方面都是为使生活变得更轻松、更自在。
快思聪无论在技术或客户服务方面将继续带领遥控科技。
我们为客户提供24小时的支援, 如技术培训、系统设计、资讯索取及客户服务等, 此多元化的服务令快思聪成为市场上的领导者。
在家居方面快思聪也有广泛应用, 国际上的一些知名人士, 如我们熟悉的比尔.盖茨,比尔.克林顿,乔治.布什等都是快思聪的用户。
中央控制系统中央控制系统技术是近几年迅速发展起来的一项智能会议高新技术,能够汇集音频、视频、计算机、电视会议、灯光、监控、机电环境控制等系统为一体。
只需经过一块控制面板——触摸屏或键钮式面板或无线控制器,即可使庞大离散的单体控制系统尽数关联集成在掌握之中,外部环境的改进如灯光、温度的设定、传播媒介的选择、音量的细微调节等等均凝聚于指尖。
快思聪CRESTRON中控系统应用于视频会议解决方案一、系统概述随着电子信息技术的不断发展，数字视频技术也逐渐趋於成熟，并将迅速改变我们的生活，随着互联网宽带技术的发展，数字视频技术已经融入视频会议、远端医疗、远端教育、远端监控、流媒体技术等多个方面，并服务於各行各业，因此对於现在来说，数字视频技术无疑是新的经济增长点。
二、用户需求整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，完成智能化的视频会议。
（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大萤幕显示。
（二）A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、远端视频会议系统、功放、音箱、数字硬碟录像机等A/V设备构成；完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。
并且通过数字硬碟录像机，能够将整个过程记录在硬碟录像机中，便於以後的查询、回顾等。
（三）房间环境系统：房间环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。
（四）智慧型多媒体中央控制系统：采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，该系统是目前世界上最先进的中央控制系统设备。
实现多媒体电教室各种电子设备的集中控制。
∙要求操作简单、人性化、智能化；∙要求整个系统可靠性高；∙能够实现自动化程度高的智能化控制，尽量减少操作人员的操作复杂性，实现"一键到位"式的控制方式；∙尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；∙能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；∙能够控制DVD、录像机进行播放、停止、暂停等功能；∙能够控制实物展台进行放大、缩小等功能；∙能够控制音量，进行音量大小的调节功能；∙能够实现音视频信号、VGA信号自动切换控制功能；∙能够控制房间的灯光和窗帘，自动适应当前的需要；（五）设备清单：整个系统的设备清单（含控制方式分析）如下：三、产品清单根据上述设备情况，列出快思聪中央控制设备清单及说明：四、系统示意图五、功能描述通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的控制：1. 多媒体显示系统的控制：通过主机後的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；TPS-3000 - 投影机控制菜单∙通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像的切换；∙通过CNPCI-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，电动吊架和萤幕自动下降，投影机关时电动吊架和屏幕自动上升；∙可以利用TPS-3000的视频预览功能，在将视频投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。
家居智能控制系统方案随着地产业智能化，宽带化的发展，家居智能控制系统正成为居家的“时尚”趋势。
试想于当你置身家中，只需按一个按钮，立刻可以享受家庭影院的美妙时刻：预先设置好的全自动窗帘窗帘关上，自动调节音量和灯光亮度，以及电视显示所需画面，与此同时，厨房正为你煮上一杯香浓的咖啡，这所有的操作均会自动进行！若您发觉这实在是太理想了，那您绝对需要美国最先进的遥控系统—快思聪！科技越发达、越先进，视、听、电脑及环境设备的整合便更复杂，人们往往因控制键太多，而无从下手，但现在已无须为此担忧，快思聪全可为您效劳。
您只要预先按照自己的生活方式与需求，设置好全自动遥控系统程序，就可以享受科技带来的生活便利。
作为全球第一的智能控制系统品牌，快思聪研制的遥控系统将人类与科技完美的结合在一起。
一个按键，便能启动连串的功能程序。
快思聪化烦为简，是控制及整合科技的先锋。
快思聪承诺提供专业的服务，已获多个革新科技的奖项，并于世界各地设有分公司，提供直接支援。
快思聪—美国最先进的遥控系统，将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，通过快思聪的控制面板，所有的操作便尽在掌握之中。
美国快思聪公司介绍快思聪智能中央控制系统是多媒体集控领域最优秀的产品，在同类产品中处于绝对领先地位。
快思聪总公司设立于美国新泽西Rockleigh，拥有五万平方尺的现代化设备，是快思聪集团的销售、推广、财务及技术中心。
而于新泽西Cresskill的生产厂房亦已扩展至五万平方尺，为全球供应先进的遥控设备。
快思聪在洛杉矶、乔治亚州、墨西哥、芝加哥、香港、新加坡、吉隆坡及布鲁塞尔等设有分公司，专为当地的经销商及用户提供客户服务、培训、技术及销售的支持。
近二十几年来，美国快思聪都领导着遥控科技的潮流，更获多项国际奖项。
在世界每一个角落，如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到快思聪遥控系统。
快思聪将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。
快思聪数字指挥中心解决方案一、系统概述随着电子信息技术的不断发展，面对社会中出现的越来越多的突发事件，如果没有一套完整的应急系统去在关键时刻辅助指挥中心进行数据采集、分析，辅助领导对各种突发事件所需采用的下一步措施进行决策是万万不行的；同时，很多突发事件发生的地区不仅仅局限于本地区，有时覆盖整个城市甚至全国，在这种特殊情况下，需要全体政府部门通力合作，才能度过难关。
但在未来的应急指挥过程中，建设一个可以联合进行集中指挥、决策，同时连接省部级单位甚至国务院的数字指挥中心进行远程网络图像会议也是一件刻不容缓的事情。
二、遵循的标准和规范GB50198－94 《民用闭路监视电视系统工程技术规范》GB/T367－2001 《视频安防监控系统技术要求》JGJ46－81 《工业企业通信设计规范》GB50198－94 《彩色电视图象质量主观评价方法》GYJ25－86 《厅堂扩声系统特性指标》GB4959－95 《厅堂扩声特性测量方法》GBJ76－84 《会议系统电与音频性能要求》GB/T4197－93 《声系统设备互连用连接器的应用》GB/T4197－94 《声系统设备互连用联机器的优选配置》GB/15644－95 《视听系统设备互连用连接器的应用》GB/15859－1995 《视听、视频和电视系统中设备互连优选配接值》GB12060－89 《声系统设备一般术语解释和计算方法》JGJ/T16－92 《民用建筑电气设计规范》GB50222－95 《建筑内部装修设计防火规范》GA/T74－94 《中华人民共和国公共安全行业标准》相关的国际标准：ITU-T H.320 基于链路交换网连接ITU-T H.323 基于TCP/IP的分组交换网（以太网、局域网）ITU-T H.324 基于模拟（电话）网络连接ITU-T H.120 音频和视频的兼容性ITU-T G.722、G.711、G.728 音频信号传输标准ITU-T H.261、H.263 视频编码推荐的标准ITU-T H.281、H.282 摄像机遥控的标准ITU-T H.243 通信建立过程和控制MCU的程序三、用户需求根据这一领域的需求以及我们的实际工程经验，我们将整个数字指挥中心的功能分成以下几个子系统。
CRESTRON集中控制系统4.1.1集中控制系统有了强大的数字音频处理器系统和数字会议系统的可通讯性支持，集中控制系统把数字音频处理器和数字会议话筒也控制在触摸屏幕中，控制人员能够很轻松的控制该会议室的音响工作状态模式，只要点击中文控制界面就能够了。
中控控制界面图见如下：宴会厅控制界面示意:美国CRESTRON快思聪中央控制产品的技术特点。
近30几年来，美国CRESTRON都领导着遥控科技的潮流，更获多个国际奖项。
在世界每一个角落，如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到CRESTRON遥控系统。
CRESTRON将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。
当今影音设备的数量不断增加，相配的遥控系统更是层出不穷，用户往往因为控制键太多而无所适从。
CRESTRON研制的控制系统就是将这些系统的功能连接起来，简便操作。
CRESTRON已安装於数以万计的家居、教育学院及商业机构。
CRESTRON产品在各方面都是为使生活变得更轻松、更自在。
近年来，CRESTRON更是倾力在新产品的研发上，不断地推出具有世界领先水平的新品，多次更新了控制系统的概念。
本会议系统中采用的CRESTRON控制产品决大多数都是世界一流。
系统设计特点：中控系统采用基于一台高速网络主机，配置多个无线彩色触摸屏及控制面板，组成了一个完整的多房间控制系统，可实现各会议室的独立控制、控制室端的总控及交叉控制（可设置，用于设备有故障时的紧急替代控制），避免了多主机系统价格高且无法整体控制的缺点。
中控主机采用基于257MIPS，32位摩托罗拉 ColdFire处理器的高速输入/输出双总线系统。
可接入10/100以太网，并内置防火墙、内置网路位址翻译器（NAT）和路由功能，支持动态和静态IP位址和全双工TCP/IP和UDP/IP，提供互联网WAN介面，并有LAN接口供房间及AV本身网路的使用。
太平洋保险智能控制（中控）系统使用说明书上海致达信息产业股份有限公司一、系统说明本会议室采用快思聪（CRESTRON）综合控制系统作为整个会议室的控制中心。
在正常情况下，会议室内的机柜设备电源开关、信号切换设备、显示设备、视频会议等均可通过TPS-6X触摸屏来操作。
快思聪（CRESTRON）技术先进，性能稳定，操作简单，使用者只需在触摸屏轻轻一碰，便可完成操作，一切尽在掌握之中。
1.1 开机页面当电源开启时，TPS-6X会出现上面的画面，这表示触摸屏以通电和主机连接上，等待下一步的操作，按下“进入系统”按钮后，系统会进入主菜单。
1.2主界面主页面里是对所有设备控制的集合，在页面左侧区域，有七个按钮，分别对应七种设备的控制，点击某一按钮，系统会进入相应的控制菜单，下面会逐一介绍。
“系统电源”是对设备电源的开关控制，也有单独的控制页面。
下方是对会场声音的控制，有三个区域，“主音量”的加、减和静音是对主席台两侧的壁挂音响进行音量的控制，“吸顶后”是指后场的吸顶音响，“吸顶前”是指前场的吸顶音响，可以分区域对音量大小进行控制。
1.3投影机控制界面按下“投影机”按钮时，页面会跳转至上面所示，左侧区域是控制投影机的开关和信号切换，右侧是控制投影屏幕的升降停，需要注意的是，但按下“开机”按钮后，投影屏幕会自动下降，按下“关机”按钮后，投影屏幕会自动上升，不需要用户在对屏幕单独控制。
信号切换的两个按钮“计算机”和“视频”对应主页面的RGB矩阵和视频矩阵，需要投影显示何种信号，按相应按钮即可。
1.4 DVD控制界面当按下“DVD1”按钮时，页面会出现如上面所示的画面。
这里的功能与遥控器上的功能一致，这里不在复述。
1.5液晶屏控制界面当按下“液晶屏”按钮时，页面会出现如上面所示的画面。
有四台电视可以控制，分别对应两台壁挂电视和两台移动电视，每个电视的功能一致，开关机功能和信号切换功能，“输入选择”按钮可以选择需要的信号源，DVD对应的是视频通道，视频会议和本地PC对应的是电脑通道。
快思聪CRESTRON中央控制系统应用于多功能厅解决方案
一、系统概述
多功能厅以其功能的多样性（如：会议厅，视频会议厅，报告厅，学术讨论厅，培训厅等），特别适合我国国情需要，并在这几年的时间得到迅速普及应用。
在初期的建设投入上可能要高於单一功能的投资建设，并且从技术的角度上来看，对系统在设计和施工上都有一定的技术复杂度，尤其对用户方的使用也有一定的技术要求，这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作，这种技术就是中央控制技术。
二、用户需求
整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的会议、教学、培训、学术讨论。
（一）多媒体显示系统：
多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。
由於房间面积较大，为了各个位置的人都能够更清楚的观看，整个系统设计了2套投影机显示系统。
（二）A/V系统：
A/V系统由4台计算机、摄像机、DVD、VCR（录像机）、MD机、实物展台、调音台、话筒、功放、音箱、数字硬碟录像机等A/V设备构成。
完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。
并且通过数字硬碟录像机，能够将整个过程记录在硬盘录像机中。
（三）房间环境系统：
房间环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。
（四）智能型多媒体中央控制系统：
采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，实现多媒体电教室各种电子设备的集中控制。
•要求操作简单、人性化、智能化；
•要求整个系统可靠性高；
•尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；
•为完善操作人员的系统工作，要求能够实现计算机网路控制功能，完成远端监视、远端同步控制、远端维护等等功能
•能够控制DVD、录像机、MD 进行播放、停止、暂停等功能；
•能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；
•能够控制实物展台进行放大、缩小等功能；
•能够控制音量，进行音量大小的调节功能；
•能够控制A/V榘阵、VGA榘阵，实现音视频、VGA信号自动切换控制功能
•能够控制房间的灯光和窗帘，自动适应当前的需要；
（五）设备清单：
整个系统的设备清单（含控制方式分析）如下：
三、产品清单
1、根据上述情况，列出快思聪中央控制设备清单及说明：
CNX-B12W 12键白色嵌墙式面板 1 安装在多功能厅门口，方便进出时操作
CLI-220N-4 4路白炽灯调光器 1 用於控制白炽灯进行无级调光
CNPCI-8 8路强电继电器模组 2 控制电动吊架、屏幕、设备电源、日光灯
ST-VC 3路音量控制模组 1 控制功放音量
IRP2 红外发射棒 4 控制红外设备，如DVD/录像机/实物展台
2、除了需要以上中央控制系统设备外，还需要快思聪所特有的技术来完成相关一些网路功能：
•远端即时诊断软体Network Analyzer；
•远端系统日志记录e-Datalog；
•远端控制软体e-Control 2 IE、e-Control 2 EXE等；
四、系统示意图
五、功能描述
通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的控制：
1、多媒体显示系统的控制：
•通过主机後的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、对视频图像、计算机图像的切换等；并且能够自动实现关联动作，如关闭系统时，
自动将投影机关闭；
TPS-4500 - 投影机控制菜单
•通过CNPCI-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，电动吊架和屏幕自动下降，投影机关时电动吊架和屏幕自动上升；
•可以利用TPS-4500V的视频预览功能，在将视频经投影机投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。
2、实现A/V系统的控制：
•通过主机後的串口（RS232/RS422/RS485埠），控制VGA/RGBHV榘阵（A/V榘阵）自动选择计算机的图像输出到投影机，并且投影机自动切换到VGA输入；
•通过主机後的IR（红外）控制埠和IRP2（红外发射棒），控制DVD（录像机、MD、实物展台）的所有动作，如播放、暂停、停止等功能；并且可以自动将DVD（录影机、MD）的图像切换到投影机，投影机自动选择视频输入，自动将DVD（录影机、MD、实物展台）的声音切换到功放；
TPS-4500 - DVD控制菜单。
