基于ArcGIS的CAD数据入库探究

CAD导入MAPGIS分析研究处理流程1在企业管理器下新建地理数据库1.1、在MapGisLocal节点上点击右键，单击“创建数据库”项，出现创建地理数据库对话框.创建本地数据库1.2、点击常规按钮，输入地理数据库名称.输入数据库文件存放路径4从空间数据地注记类和简单要素类我们看到数据导入，CAD中地文字注记自动转换到mapgis下地注记类，线数据导入到简单要素类3 在地图编辑器下对数据进行图层处理.3、1打开地图编辑器，在新地图上右键选择添加图层，选择到地理数据库下地转换地图层，在地图视图中复位窗口，即可查看图形A、在文档管理上右键图层，选择根据参数改参数B、在弹出对话框中选择线颜色，然后选择放置地图层，确定，同理修改其他地线.C、选择图层右键按层分离图元D、同理，将“地类”注记分离，激活注记层，选择点编辑下地修改注记参数E、在弹出对话框中地前景色即是注记地颜色F、右键注记层选择根据参数改参数，另选择图层G、同理分离图层，分离完后，文档管理下地图层显示为3、3拓扑处理A、处理大地地类图斑（不考虑村界和组界），选择线编辑下地全图自动剪断线B、选择线拓扑差错，自动检查拓扑错误，然后修改所有拓扑错误（可以再检查一次）C、然后选择线转弧造区，生成图斑结果如下图3、4处理图斑属性A、右键分离后地地类注记层，选择属性结构设置B、将注记赋值为属性，选择点编辑下地，选择地类字段同理处理地类图斑地属性结构，然后选择（注意将注记层先移除），弹出对话框中选择地类注记，地类图斑中地类属性即已赋值（图层颜色全部为黑色，对后续操作不影响）3、5制作各类图斑并建立属性结构（属性结构利用空间分析生成）3、6利用属性汇总生成图斑地面积3、7对行政区手工录入村和村名小组地代码（名称），大数据量按照国家标准，小数据量可以按照一定编码规则录入；利用属性汇总工具处理面积.3、8利用空间分析地判别分析处理其他地属性，以地类编码为例.A、打开数据分析与处理模块，打开两个地类图斑，选择分析下地叠加分析功能在弹出地对话框中做如下地设置，分析属性地功能是判别分析（将图层二地属性通过空间位置关系附加至图层一，并生成新地图层）.这样生成地图层就具有图层一地地类字段属性.同理，其他地属性通过空间分析快速生成.最后生成地图斑属性如下图：4、数据统计分析数据统计分析在地图编辑和数据分析与处理模块中.4、1打开地图编辑器下地属性统计功能，打开要统计地图斑层4、2以图斑面积和各组地类总面积为例A、图斑面积将ID字段后地勾选框选中，选择分类模式，在弹出对话框中分类模式选择一值一类C、各组地类总面积第一步设置如图：第二步设置如图：统计结果为：保存为记事本为：5记事本数据另存为excel打开excel,选择文件-打开，文件类型选择，选择固定宽度，下一步，调整宽度，完成.另存文件为excel格式.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.xHAQX74J0X 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.LDAYtRyKfEUsers may use the contents or services of this articlefor personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.Zzz6ZB2Ltk转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.dvzfvkwMI1Reproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.rqyn14ZNXI。

利用ArcGIS和CAD套库方法一：1.CAD转SHP图层。

将含有项目范围线的CAD文件在ArcMap中打开，选择“工具箱——转换工具——转为Shapefile——要素类转Shapefile（批量）”，在“输入要素”中选择“dwg Polyline”图层（CAD 文件在ArcMap中会分为点、线、面、文本数据等多个图层，项目范围线属于线图层）。

转化后的图层示例如下：2.提取项目区范围线。

打开“选择——按属性选择”，进行如下设置，选中图层中的项目范围线，打开属性表，点击切换选择图标，选中其余不必要的线，打开编辑器，开始编辑，使图层处于可编辑状态，删除选中的不必要的线，即可删除其余无关的线条，删除后保存编辑内容，停止编辑，得到只有项目区范围线的图层。

3.地类与坡度套库。

打开工具箱，选择“数据管理工具——要素——要素转面”，进行设置，设置完成后点击确定，得到项目范围线的面状图层。

打开项目区所在县市的土地利用数据库，打开“土地利用（TDLY）”下的“地类图斑（DLTB）”（有的地区数据库直接是DLTB，没有TDLY图层），打开后记得在“属性——符号系统”中匹配二调图例，并添加标注，使得数据库中的各土地类型一目了然。

打开工具箱，选择“分析工具——叠加分析——相交”，进行如下设置，得到相交后的图层，然后打开该地区的坡度库，进行坡度的套库（其方法与地类套库一致），将得到的图层中，坡度等级为5的图斑删除。

4.导出范围线。

打开属性选择器，将不符合的图斑删除，右击图层“数据——导出至CAD”，得到每一个地类与坡度的范围线，然后将剩余的的图斑按土地类型进行合并，得到每个完整图斑的范围线，并导出至CAD，得到CAD文件，在CAD中打开，文件里的线为三维多段线，需要将其进行粉碎，然后利用PE命令，将粉碎后的直线进行合并，进而得到修改后的范围线。

方法二：将需要进行套库的CAD文件复制一个副本，在CAD中打开副本，打开除项目区范围线以外的所有图层，并全部删除，输入purge进行图层清理，清理完成后打开范围线图层并保存；在Arcgis中加载只有范围线图层的CAD文件的面图层，然后将面图层通过工具箱转换为面状SHP文件，然后重复方法一的3、4步骤。

CAD数据导入ARCGIS心得小结CAD数据导入ARCGIS的常用方法和注意事项CAD数据导入ARCGIS心得小结一、常用方法：1．直接在ARCMAP（ARCGIS的桌面模式）中加载CAD的DWG格式文件，运用EXPORT DATA命令输出shape数据（ARCGIS 的数据组织方式之一）。

这种方法简单快速，且能保存完整CAD数据信息，但对CAD数据要求较高，需要CAD多线段闭合成面，否则会出现数据丢失。

2．可通过第三方软件，如MAPGIS、ARCVIEW、FME等，先将CAD数据转换成ARCGIS便于识别操作的数据格式，再在ARCGIS中加载处理。

这种方法过程相对复杂，由于涉及第三方软件，数据转换过程不易控制，也可能导致数据丢失。

3．采用ARCGIS的ARCTOOLBOX工具中，Conversion Tools 模块下T o shapefile命令，类似于第一种方法，也对CAD数据要求较高，而且处理数据量大。

4．在CAD中将未闭合的多线段进行闭合，然后再导入ARCGIS，这种方法工作量较大，且容易产生碎屑多边形，是数据精度下降。

此外，这种对CAD数据的二次处理结果再导入ARCGIS中，也可能出现数据丢失。

5．可采用ARCGIS的ARCTOOLBOX工具中，Data Interoperability模块下Quick export或者Quick import命令。

这种方法能批量处理数据，识别CAD数据能力较强，输出格式多样，如：shapefile、gdb等，缺点是分层过多，需ARCGIS对数据进行融合。

二、注意事项：1．总之，数据转换的工作量大的问题是不可避免的，只能是尽可能减少。

2．CAD数据转入GIS的polygon要求在CAD中必须是闭合多段线，否则只能转成Polyline。

3．CAD数据转换到GIS中会产生大量数据冗余，因此有必要用delete field删除无用的字段，如：线性、线划颜色、线划宽度等等。

ＮａｎｊｉｎｇＮｏｒｍａｌＵｎｉｖｅｒｓｉｔｙＡＤｉｓｓｅｒｔａｔｉｏｎＳｕｂｍｉｔｔｅｄｉｎＰａｒｔｉａｌＦｕｌｆｉｌｌｍｅｎｔｏｆｔｈｅＭａｓｔｅｒｏｆＳｃｉｅｎｃｅＲｅｑｕｉｒｅｍｅｎｔｓｆｏｒｔｈｅＤｅｇｒｅｅｏｆ凰戡▲０１１竺＿ＲｅｓｅａｒｃｈｏｎＧｅｏｓｐａｔｉａｌＤａｔａＳｈａｒｉｎｇＭｅｔｈｏｄ—ｏｆ＿ＧＩＳａｎｄＣＡＤ—ａｌ【ｉｎｇＡｒｃＧＩＳａｎｄＡｕｔｏＣＡＤａｓＥｘａｍｐｌｅＣａｎｄｉｄａｔｅ：ＬｅｉＷａｎｇＰｒｏｆ．ＧｕｏｎｉａｎＬｖＳｕｐｅｒｖｉｓｏｒ：Ａｓｓ．Ｐｒｏｆ．ＭｉｎｇｇｕａｎｇＷｕＣｏｌｌｅｇｅ：ＧｅｏｇｒａｐｈｉｃａｌＳｃｉｅｎｃｅＤｉｓｃｉｐｌｉｎｅ：ＧｅｏｇｒａｐｈｙＭａｊｏｒ：ＣａｒｔｏｇｒａｐｈｙａｎｄＧＩＳＤａｔｅＦｉｎｉｓｈｅｄ：Ｍａｙ１ｓｔ，２０１３ＤａｔｅＡｐｐｒｏｖｅｄ：Ｍａｙ１９ｔｈ，２０１３图３．１ＧＤＭＳ的ＵＮ几图３．１．１ＧＤＭＳ的点对象点是组成几何对象的基本元素，是０维几何对象，具有Ｘ坐标值和Ｙ坐标值，如图３．２所示。

点对象用来表示面积几乎忽略不计的要素，如测量控制点等。

Ｙ＿｝｛｝｝抖ｊ善｝÷专≯Ｈｗ、一÷一¨｛¨；｝一～卜ｒＩ｝；｜｛｛｛｜｜｛ｌ。

｛Ｉ，抟洙辩李蒋：＃端ｊ：辩。

：蛙：；｜ｌ０“制粤，ｉ妊争≯ｚ¨ｖ斟“０｝ｗ＊争｝ＬＸ一斗｛¨｝｜¨｝ｏ勰，，ｔｊｏ』１０卜凇＝＝Ｉ｛；一曩０托｝？≮”ｒｒ，～１一ｒｒ０、托¨一瓣囊一引一｝｛淤一列Ｖ｝Ｖ｝ｒ”一ｔ“｝？。

？中门｝１寸＇寸＇ｒｌ｛｛ｌ｝｛ｌ｜｝ｌ｛｜图３．２点对象示意图３．１．２ＧＤＭＳ的线对象线对象是由起点和终点组成，此外，还包括定义两点之间的组成部分的函数，常见的线对象包括道路、河流、境界线等。

ＧＤＭＳ中的线对象模型如图３．３所示，将线对象分为直线多段线（ＬｉｎｅＳｔｒｉｎｇ）和曲线多段线（ＣｕｒｖｅＳｔｒｉｎｇ）。

陈育民博士书中关于FLAC3D建模的例5-2是郑文棠博士编写的土岩双层建模的FISH 程序，例中郑博士的原始数据是通过Surfer软件获得的，很多读者对用Surfer怎么获取这一系列数据的过程不是很清楚，笔者没有用过Surfer，同样也不清楚，因此琢磨出一条用ArcGIS 插值生成GRID图形文件的方式来获取网格数据。

笔者是学地质工程的，大多数时候拿到的原始资料就是一张测绘过的CAD地形图，详细步骤如下：1. 打开工作区的CAD图件，将除了等高线所在图层和0图层以外的其他图层删除（也可以不用删，只不过在MapGIS中选择不转出的图层数量比较多罢了），然后将其另存为AutoCAD 2000的dxf图件，注意此处一定要存为这个格式，其他格式貌似不能用ArcGIS 打开。

（此时别急着关AutoCAD，一会还有用）2. 打开ArcMAP，用键添加名为Drawing1的dxf文件，在添加的时候注意当找到Drawing1文件后，双击打开，里面还有几种不同的文件，对于等高线我们就只选择Polyline 这种多段线的形式就可以了。

如图所示：右键点击文件名Drawing1.dxf Polyline，选择Open Attribute Table属性表，可以看到每一条线的属性，由于等高线的高程是原始CAD图形中往往就存在的，所以Elevation一项就有明确的数据显示，作为示例笔者也是事先在CAD中对每一条线赋上了多段线的标高值。

3. 打开Toolbox, 按照Spatial Analyst Tools Interpolation Topo to Raster的路径打开，在“Input feature data”对话框里下拉选择文件Drawing1.dxf Polyline，此处要注意的是一定要把Field栏中的属性名称下拉改为“Elevation”，因为是做等高线的插值。

在最下面的“Output cell size”中填入输出的网格大小，此处可以随便填，在下一步转换为GRID文件输出网格大小的时候才需要输入你设计的网格大小。

基于ArcGIS的CAD数据入库探究
程明
【期刊名称】《城市建筑》
【年(卷),期】2014(000)012
【摘要】本文首先分析了 CAD向GIS数据转换中存在的问题，然后详细阐述了如何利用Geoway对 CAD数据进行加工以及数据库创建的具体方法。

该方法在实际的工程应用中收到了良好的效果，值得推广与应用。

【总页数】1页(P382-382)
【作者】程明
【作者单位】中山市置信测绘工程有限公司528400
【正文语种】中文
【相关文献】
1.建立AutoCAD与ArcSDE之间的桥梁--基于ArcSDE CAD Client的动态数据入库解决方案 [J], 赖学福;韩国强;葛文兰
2.基于FME语义转换的CAD格式地下管线数据入库预处理 [J], 吴著群
3.基于ArcGIS的矢量数据入库更新技术及其实现 [J], 赵成福
4.基于ArcGIS的基础测绘成果DLG数据入库 [J], 杨小梅;朱光兴
5.基于Geodatabase的CAD到ARCGIS数据入库研究 [J], 文学东;钟文军;祝方雄;卢秀山
因版权原因，仅展示原文概要，查看原文内容请购买。

２０２０年４月第１期城㊀市㊀勘㊀测ＵｒｂａｎＧｅｏｔｅｃｈｎｉｃａｌＩｎｖｅｓｔｉｇａｔｉｏｎ＆ＳｕｒｖｅｙｉｎｇＡｐｒ.２０２０Ｎｏ.１引文格式:郑晖ꎬ刘艳敏ꎬ马小康.基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ的空间数据建库方法研究[Ｊ].城市勘测ꎬ２０２０(１):７１－７５.文章编号:１６７２－８２６２(２０２０)０１－７１－０５中图分类号:Ｐ２０８ １文献标识码:Ｂ基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ的空间数据建库方法研究郑晖∗ꎬ刘艳敏ꎬ马小康∗㊀收稿日期:２０１９ ０６ １９作者简介:郑晖(１９８５ )ꎬ男ꎬ博士ꎬ工程师ꎬ注册测绘师ꎬ主要从事地理信息系统开发与应用等方面的研究ꎮ(武汉市勘察设计有限公司ꎬ湖北武汉㊀４３００２２)摘㊀要:当前测绘项目生产广泛使用ｄｗｇ文件作为项目成果输出格式ꎬ随着测绘项目成果数量的增多ꎬ需建立空间数据库对各类测绘专题数据成果进行科学统一的管理ꎮ在基于项目成果ｄｗｇ文件进行数据建库时ꎬ提取ｄｗｇ中的图形信息的同时还需补充完善图形对应的属性信息ꎮ本文提出了一种基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件进行空间数据建库的方法ꎬ该方法可在ＣＡＤ环境下实现图形和属性的统一管理ꎬ通过ＡｒｃＥｎｇｉｎｅ进行二次开发ꎬ可快速准确实现基于ｄｗｇ文件的空间数据建库ꎬ从而提高测绘项目成果的应用价值ꎮ关键词:ＣＡＤꎻＧＩＳꎻＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤꎻ空间数据ꎻ建库１㊀引㊀言ＡｕｔｏＣＡＤ作为一款主流的矢量制图软件ꎬ图形操作简单ꎬ图形编辑功能强大ꎬ并且提供了丰富的二次开发接口ꎬ支持多种开发形式ꎬ因此该软件在建筑㊁规划㊁设计㊁测绘㊁地质等领域得到了广泛的应用[１]ꎮ国土㊁规划等部门及相应的企事业单位日积月累ꎬ生产了大量以ｄｗｇ格式存储的ＡｕｔｏＣＡＤ数据ꎬ从目前来看ꎬ使用ｄｗｇ文件作为空间数据存储的现状在很长一段时间内不会改变[２]ꎮＧＩＳ系统的优势在于数据分析和挖掘ꎬ能对空间信息进行采集㊁存储㊁建模㊁查询㊁显示和输出等管理和应用ꎮ虽然现有的ＧＩＳ软件也都提供了较强的图形编辑功能ꎬ但在ＡｕｔｏＣＡＤ中对数据进行编辑修改比用ＧＩＳ软件提供的编辑功能更加方便高效ꎬ且处理精度更高ꎮ这样就会产生数据生产和数据管理及应用脱节ꎬ使数据的维护和更新变得复杂ꎮ由于ｄｗｇ格式的数据重视图面效果ꎬ但不能建立完整地理坐标系统ꎬ也无法完成地理坐标投影变换ꎬ而且对图形的属性信息管理与空间拓扑关系方面能力较弱ꎬ不具备地理意义上的查询和分析能力ꎬ因此导致ｄｗｇ文件中存储的地理空间信息无法直接在城市地理信息系统中使用[３]ꎮ为了发挥这两套系统各自的优势ꎬ充分利用现有的ｄｗｇ成果作为ＧＩＳ的基础数据源ꎬ必须考虑如何通过将ｄｗｇ数据无缝转换为ＧＩＳ支持的数据ꎬ才能实现各类测绘成果的科学高效管理[４]ꎮ本文对比了几种常见的基于ＣＡＤ数据进行空间数据建库的方法ꎬ提出了一种基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件在ＡｕｔｏＣＡＤ环境下进行数据编辑后再进行数据快速建库的方法ꎮ２㊀基于ｄｗｇ数据的属性数据管理方法当前利用ｄｗｇ数据进行空间数据建库时ꎬ需提取ｄｗｇ文件中包含的图形信息和属性信息ꎮ由于Ａｕｔｏ￣ＣＡＤ软件图形编辑能力较强ꎬ但属性编辑能力较弱ꎬ因此为了维护图形对应的属性信息ꎬ为数据入库做好准备ꎬ通常采用以下三种方法[５]:２ １㊀图形属性分开处理数据生产单位使用ＡｕｔｏＣＡＤ软件完成成果图的制作ꎬ数据管理应用单位先将图形转化为ＧＩＳ数据库支持的格式ꎬ并定义图形对应的属性字段ꎬ然后在ＧＩＳ环境下基于成果图采用交互的方式进行属性信息的录入ꎬ这样能实现在空间数据图形入库后再附加图形属性信息ꎮ这种处理方式将空间数据的图形和属性人为分开ꎬ容易导致图形和属性信息出错ꎮ２ ２㊀图形外挂属性库这种方式是在图形系统外挂一个属性库ꎬ将实体的图形信息和属性信息关联ꎬ实现图形和属性实时导入数据库ꎮ由于数据生产单位和数据管理应用单位的对数据要求侧重点不同ꎬ往往导致数据生产单位不愿去维护外挂的属性库ꎬ从而使图形属性信息同步困难ꎮ另外ꎬ这种方式需要单独开发属性数据维护模块ꎬ并在终端部署ꎬ使用起来不方便ꎮ２ ３㊀图形扩展属性库ｄｗｇ文件提供的扩展属性方式可管理图形实体的大量属性信息ꎬ这种扩展属性与图形对象紧密结合在一起ꎬ有利于图形和属性的一体化操作ꎬ维护数据逻辑一致性[６ꎬ７]ꎮ例如ＡｕｔｏＣＡＤ面向测绘地理信息管理的需城㊀市㊀勘㊀测２０２０年４月要ꎬ专门推出了ＡｕｔｏＣＡＤＭａｐ３Ｄ产品ꎬ该产品中新增了 地图数据和分析 菜单ꎬ利用该菜单可自定义扩展属性字段ꎬ然后可通过交互的形式将扩展属性附加到图形实体上ꎬ并采用与原ＡｕｔｏＣＡＤ中特性编辑相同的操作方式编辑扩展属性ꎮ当图形属性关联后ꎬ可采取专业软件或二次开发进行ｄｗｇ数据到ＧＩＳ数据的转换和建库ꎮ通过以上的对比分析可知ꎬ采用图形扩展属性库的方式是使用ｄｗｇ数据进行空间数据建库最高效的方案ꎮ但如果采用ＡｕｔｏＣＡＤＭａｐ３Ｄ等工具进行图形扩展属性库的维护ꎬ需在项目成果输出之前为每一类待入库的实体建立好扩展属性的ｄｗｇ模板文件ꎬ然后在该模板中编辑扩展属性并生成最终的项目成果ꎮ如果在没有扩展属性模板的情况下ꎬ编辑同一类项目的不同ｄｗｇ成果图时都需要重复为相同的实体建立扩展属性表ꎬ这种方法显然不切实际[８ꎬ９]ꎮＡｒｃＧＩＳｆｏｒＡｕｔｏ￣ＣＡＤ可提供地理信息解决方案模板ꎬ该模板可包含定制的扩展属性信息可被其他同类项目成果ｄｗｇ文件加载ꎬ因此避免了重复定制扩展属性的工作ꎬ从而为各类存量ＣＡＤ项目数据进行空间数据建库提供了便捷ꎮ３㊀ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ简介ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ是Ｅｓｒｉ提供的可免费下载的插件应用程序ꎬ其目的是在保持原有的ＣＡＤ工作环境的同时更好地分享和使用ＡｕｔｏＣＡＤ文件中的地理信息内容ꎮＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ可以非常方便地实现ＣＡＤ数据和ＧＩＳ数据的互操作[１０]ꎮＡｕｔｏＣＡＤ用户可以使用该插件就能在ＡｕｔｏＣＡＤ环境下直接访问和使用利用ＡｒｃＧＩＳＳｅｒｖｅｒ发布的企业级ＧＩＳ数据和影像ꎬ还可以在ＡｒｃＧＩＳ中使用ＡｕｔｏＣＡＤ生产的数据ꎮ正是基于该插件提供了这种互操作功能ꎬ从而为基于ｄｗｇ数据的测绘成果建库提供了新的解决方案ꎮ３ １㊀软件的安装该插件的下载地址:ｈｔｔｐｓ://ｗｗｗ.ｅｓｒｉ.ｃｏｍ/ｅｎ－ｕｓ/ａｒｃｇｉｓ/ｐｒｏｄｕｃｔｓ/ａｒｃｇｉｓ－ｆｏｒ－ａｕｔｏｃａｄꎬ在已经安装Ａｕｔｏ￣ＣＡＤ软件的前提下ꎬ用户需根据运行该插件的终端上操作系统和ＡｕｔｏＣＡＤ软件的版本选择对应的版本下载ꎮ下载后按照常规的软件安装方法完成插件的安装ꎮ３ ２㊀软件的启动ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件正常安装完后ꎬ会在桌面创建一个启动快捷方式ꎬ用户双击该快捷方式即可在打开ＡｕｔｏＣＡＤ软件后自动加载该插件ꎮ插件的另一种启动方法是用户在打开ＡｕｔｏＣＡＤ应用程序后ꎬ在ＡｕｔｏＣＡＤ命令窗口中执行 ＮＥＴＬＯＡＤ 命令ꎬ从弹出的 选择.ＮＥＴ程序集 窗口中指定打开插件安装目录下的 ＡｒｃＧＩＳＦｏｒＡｕｔｏＣＡＤ.ｄｌｌ 文件ꎬ这样可以手动加载插件ꎮ插件加载成功后ꎬ会在原ＡｕｔｏＣＡＤ工作环境下新增一个名为 ＡｒｃＧＩＳ 的菜单(如图１所示)ꎬ该插件提供的所有功能都集成在该菜单下ꎮ图１㊀ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件菜单４㊀基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ的空间数据建库方法基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ进行空间数据建库可分为模板制作㊁数据制作和数据入库三步ꎬ每一步又包含若干环节ꎬ详细的流程如图２所示ꎮ图２㊀基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ建库流程图４ １㊀模板制作(１)首先根据入库项目的需要ꎬ确定需要将哪些类型的实体导入到空间数据库进行管理ꎮ本文以武汉市建设工程项目配套绿地建库为例ꎬ按照«建设工程项２７第１期郑晖等 基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ的空间数据建库方法研究目配套绿地竣工验收面积测量技术规程»的要求ꎬ武汉市建设工程项目配套绿地竣工验收面积测量成果报告需按表１所列的绿地要素进行分类和汇总ꎮ成果图中不同的绿地要素实体在ＣＡＤ图形中以图层的形式进行区分ꎮ建设工程项目配套绿地实体分类㊀㊀㊀㊀㊀㊀表１要素分类层文件名内容Ｇ８０１０１ＹＤＦＷＸ用地范围Ｇ８０１０２ＤＸＳＦＷ地下室范围Ｇ８０２０１ＪＺＱＧＧ居住区公共绿地Ｇ８０３０１ＪＺＱＱＴ居住区其他绿地Ｇ８０４０１ＤＪＺＪＤＢ地下建筑顶板绿地Ｇ８０５０１ＤＬＲＧＺＪＳＹ独立人工造景水域绿地Ｇ８０６０１ＱＭ乔木绿地Ｇ８０８０１ＺＣＣ镂空植草砖绿地Ｇ８０９０１ＷＤ屋顶绿地Ｇ８１００１ＣＺ垂直绿地Ｇ８１１０１ＸＦ消防通道Ｇ８１２０１ＧＨ规划绿地(２)确定实体属性字段绿地实体类型确定后ꎬ须为每类绿地实体建立专属的属性字段ꎬ以便根据绿地实体的类型附加对应的属性信息ꎮ表２给出了以用地范围为例设计的属性字段ꎮ用地范围实体属性字段设计㊀㊀㊀㊀㊀㊀㊀㊀表２序号属性项类型长度描述必填１要素ＧＵＩＤＴｅｘｔ２５５唯一标识码是２要素编码Ｔｅｘｔ５０要素编码是３要素名称Ｔｅｘｔ２５５要素名称是４测取人Ｔｅｘｔ５０数据测制人员名称是５测取时间Ｔｅｘｔ５０测制该要素的时间是６修除人Ｔｅｘｔ５０数据修除人员名称７移除时间Ｔｅｘｔ５０删除该要素的时间８建设单位Ｔｅｘｔ２５５项目建设单位是９项目名称Ｔｅｘｔ２５５项目名称是１０项目编号Ｔｅｘｔ２５５项目编号是１１建设地点Ｔｅｘｔ２５５项目建设地点是１２计算者Ｔｅｘｔ５０成果计算者是１３审核者Ｔｅｘｔ５０成果审核者是１４成果提交时间Ｔｅｘｔ５０成果提交时间是１５测量单位Ｔｅｘｔ５０成果测量单位是 (３)为实体建立要素类打开ＡｕｔｏＣＡＤ软件ꎬ按３ ２中的方法加载ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件ꎬ在插件的要素选项卡中选择 新建要素类 按钮ꎬ根据提示为指定新建要素的名称和类型ꎬ并按第２步确定的属性字段要求为各要素添加属性信息ꎮ某一要素实体类创建完毕后ꎬ可使用ＡｒｃＭａｐ打开该文件ꎬ可看到图层列表中会新增一个与新建要素对应的图层ꎬ该图层的属性信息与在插件中新建的属性字段相同ꎮ(４)输出ＧＩＳ方案模板按第３步对建设工程项目配套的１２类绿地实体建立要素类ꎬ然后将包含有所有新建要素类的ｄｗｇ文件保存为ＧＩＳ方案模板ꎮ该模板只需要定制一次ꎬ在后续为具体的建设工程项目配套绿地项目成果ｄｗｇ图时便可重复使用ꎮ如采用ＡｕｔｏＣＡＤＭａｐ３Ｄ创建工程模板ꎬ在进行成果制作时首先需加载该模板ꎬ才能使用该模板中预定义的扩展属性ꎮ由于无法在已编制好的成果图中加载ＡｕｔｏＣＡＤＭａｐ３Ｄ中创建的模板ꎬ但采用ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ制作的模板可随时作为ＧＩＳ方案加载到成果图中ꎬ这也是本文选择ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ在成果图上进行属性扩展并完成空间数据建库的原因ꎮ４ ２㊀数据制作(１)打开同类项目成果模板制作完毕后ꎬ即可将该模板应用于与模板同类的工程项目成果图上ꎮ可使用２ ２中的方法打开需处理的成果图ꎬ并确保ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件正确加载ꎮ(２)加载ＧＩＳ方案模板在插件扩展菜单的 管理 选项卡中ꎬ点击 导入ＧＩＳ方案 按钮ꎬ指定３ １中创建好的模板作为方案源后ꎬ就可将该模板中预定义的要素类信息加载到当前项目中ꎮ方案加载成功后ꎬ可在 要素 选项卡的要素下拉列表框中看到模板中定义的所有要素ꎬ同时与要素交互的工具按钮将变为可用状态ꎮ(３)图形扩展属性编辑在 要素 选项卡中ꎬ使用 要素类属性 按钮ꎬ可通过指定成果图中要素的图层㊁颜色㊁线型㊁线宽的属性和属性值ꎬ并可通过追加字符串值进行多个属性和属性值的组合来筛选图形实体ꎮ由于配套绿地项目中相同类型的绿地实体放在同一图层ꎬ因此此处可通过指定图层属性来完成绿地实体的筛选ꎮ(４)图属信息关联存储可通过交互的方式选择单个或多个实体ꎬ并通过 要素属性 按钮弹出的属性框ꎬ为选择的实体编辑属性信息(如图３所示)ꎬ但所有实体属性信息编辑完成后ꎬ保存该ｄｗｇ文件ꎬ即可完成图形和属性信息的关联存储ꎮ３７城㊀市㊀勘㊀测２０２０年４月图３㊀要素属性编辑４ ３㊀数据入库(１)加载项目文件采用ＡｒｃＥｎｇｉｎｅ进行开发ꎬ使用ＣａｄＷｏｒｋｓｐａｃｅＦａｃ￣ｔｏｒｙＣｌａｓｓ加载ｄｗｇ文件中的要素类ꎬ可通过遍历要素获取要素图形和属性信息[１１]ꎬ代码如下:ＩＷｏｒｋｓｐａｃｅＦａｃｔｏｒｙｐＷｏｒｋｓｐａｃｅＦａｃｔｏｒｙꎻＩＦｅａｔｕｒｅＷｏｒｋｓｐａｃｅｐＦｅａｔｕｒｅＷｏｒｋｓｐａｃｅꎻＩＦｅａｔｕｒｅＬａｙｅｒｐＦｅａｔｕｒｅＬａｙｅｒꎻＩＦｅａｔｕｒｅＤａｔａｓｅｔｐＦｅａｔｕｒｅＤａｔａｓｅｔꎻ//打开ＣＡＤ数据集ｐＷｏｒｋｓｐａｃｅＦａｃｔｏｒｙ＝ｎｅｗＣａｄＷｏｒｋｓｐａｃｅＦａｃｔｏｒｙＣｌａｓｓ()ꎻｐＦｅａｔｕｒｅＷｏｒｋｓｐａｃｅ＝(ＩＦｅａｔｕｒｅＷｏｒｋｓｐａｃｅ)ｐＷｏｒｋｓｐａｃｅＦａｃ￣ｔｏｒｙ.ＯｐｅｎＦｒｏｍＦｉｌｅ(ｄｗｇｆｉｌｅｄｉｒｅｃｔｏｒｙＰａｔｈꎬ０)ꎻ//打开一个要素集ｐＦｅａｔｕｒｅＤａｔａｓｅｔ＝ｐＦｅａｔｕｒｅＷｏｒｋｓｐａｃｅ.ＯｐｅｎＦｅａｔｕｒｅＤａｔａｓｅｔ(ｄｗｇｆｉｌｅＮａｍｅ)ꎻ//ＩＦｅａｔｕｒＣｌａｓｓＣｏｎｔａｉｎｅｒ可以管理ＩＦｅａｔｕｒｅＤａｔａｓｅｔ中的每个要素类ＩＦｅａｔｕｒｅＣｌａｓｓＣｏｎｔａｉｎｅｒｐＦｅａｔｕｒｅＣｌａｓｓＣｏｎｔａｉｎｅｒ＝(ＩＦｅａｔｕｒｅ￣ＣｌａｓｓＣｏｎｔａｉｎｅｒ)ｐＦｅａｔｕｒｅＤａｔａｓｅｔꎻ//对ＣＡＤ文件中的要素进行遍历处理ｆｏｒ(ｉｎｔｉ＝０ꎻｉ<ｐＦｅａｔｕｒｅＣｌａｓｓＣｏｎｔａｉｎｅｒ.ＣｌａｓｓＣｏｕｎｔ－１ꎻｉ＋＋){ＩＦｅａｔｕｒｅＣｌａｓｓｐＦｅａｔｕｒｅＣｌａｓｓ＝ｐＦｅａｔｕｒｅＣｌａｓｓＣｏｎｔａｉｎｅｒ.ｇｅｔ＿Ｃｌａｓｓ(ｉ)ꎻｉｆ(ｐＦｅａｔｕｒｅＣｌａｓｓ.ＦｅａｔｕｒｅＴｙｐｅ＝＝ｅｓｒｉＦｅａｔｕｒｅＴｙｐｅ.ｅｓｒｉＦＴＡｎ￣ｎｏｔａｔｉｏｎ){//如果是注记ꎬ则添加注记层ｐＦｅａｔｕｒｅＬａｙｅｒ＝ｎｅｗＣａｄＡｎｎｏｔａｔｉｏｎＬａｙｅｒＣｌａｓｓ()ꎻ}ｅｌｓｅ//如果是点㊁线㊁面ꎬ则添加要素层{ｐＦｅａｔｕｒｅＬａｙｅｒ＝ｎｅｗＦｅａｔｕｒｅＬａｙｅｒＣｌａｓｓ()ꎻｐＦｅａｔｕｒｅＬａｙｅｒ.Ｎａｍｅ＝ｐＦｅａｔｕｒｅＣｌａｓｓ.ＡｌｉａｓＮａｍｅꎻｐＦｅａｔｕｒｅＬａｙｅｒ.ＦｅａｔｕｒｅＣｌａｓｓ＝ｐＦｅａｔｕｒｅＣｌａｓｓꎻａｘｍａｐｃｏｎｔｒｏｌ.ＡｄｄＬａｙｅｒ(ｐＦｅａｔｕｒｅＬａｙｅｒ)}}(２)数据质量检查对于某些特殊的应用场景ꎬ不仅关注ｄｗｇ文件的图面效果ꎬ而且还注重要素编码体系㊁属性信息录入㊁拓扑关系等内容ꎮ在数据入库之前需进行数据质量检查ꎬ主要包含数学精度㊁属性精度㊁数据及结构正确性㊁拓扑关系等内容[８]ꎮ可通过配置文件对数据的属性和拓扑检查规则进行配置ꎬ并将检查规则应用于ｄｗｇ中的实体要素ꎬ检查结果可输出为Ｅｘｃｅｌꎬ方便用户根据错误列表对原ｄｗｇ文件进行编辑修改ꎮ(３)图属一体化入库空间数据入库前需使用ＡｒｃＧＩＳ提供的工具在关系型数据库中创建企业级地理数据库ꎬ然后在该库中新建要素集ꎬ并在要素集下创建要素类ꎬ要素类的创建需与４.１中第２步创建的要素类保持一致ꎬ否则将会因为数据类型不一致导致空间数据入库失败ꎮ(４)空间数据管理成果图ｄｗｇ中的要素导入空间数据库以后ꎬ可按需进行各种空间数据的管理功能开发ꎮ图Ｘ和图Ｘ表示基于空间数据库进行属性信息显示和查询的效果ꎮ５㊀开发案例本文以武汉市建设工程项目配套绿地面积测量数据成果建库为例ꎬ在ＶｉｓｕａｌＳｔｕｄｉｏ２０１０集成开发环境下ꎬ采用Ｃ＃和ＳＱＬＳｅｒｖｅｒ２００８开发了配套绿地测量成果数据建库工具(如图４所示)ꎮ在ＡｒｃＧＩＳｆｏｒＡｕｔｏ￣ＣＡＤ插件的配合下ꎬ可在ｄｗｇ文件中对图形和属性进行同步管理ꎬ图５为从图４中提取到的项目用地范围线对应的属性信息ꎮ图６为按本项目应用所需而定制开发的各类绿地实体面积汇总统计功能ꎮ图４㊀定制开发入库工具界面４７第１期郑晖等 基于ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ的空间数据建库方法研究图５㊀属性信息入库图６㊀定制统计功能开发６㊀结㊀语ｄｗｇ文件作为ＤＬＧ成果常用的数据格式ꎬ在测绘领域得到了广泛的应用ꎮ该文件注重图面效果ꎬ对图形实体属性信息的管理能力较弱ꎮ本文在ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件的支持下实现在ＡｕｔｏＣＡＤ环境下编辑图形实体的同时录入属性信息ꎬ实现了在ｄｗｇ文件中进行图属一体化存储ꎬ然后采用Ｃ＃结合ＡｒｃＥｎｇｉｎｅ进行二次开发ꎬ快速准确从ｄｗｇ中提取图形和属性信息完成空间数据的建库ꎮ这种同时包含图形和属性信息的ｄｗｇ文件ꎬ也可被ＦＭＥ软件提取导入空间数据库[１２]ꎮＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ插件支持从已有的ｄｗｇ文件中读取ＧＩＳ方案ꎬ因此非常适合对ｄｗｇ格式的历史测绘成果进行处理ꎮ本文开发的软件已在绿地㊁管线㊁地形测绘成果建库方面得到了应用ꎬ取得了较好的应用效果ꎬ并将会逐步推广应用到其他类型测绘专题成果的建库工作中ꎮ参考文献[１]㊀罗海燕ꎬ何洁.ＣＡＤ平台下矢量数据建库系统的设计与实现[Ｊ].测绘通报ꎬ２０１６(６):１０５~１０８.[２]㊀孙炎ꎬ罗晓沛.基于ＤＷＧＤｉｒｅｃｔ实现ＡｕｔｏＣＡＤ与ＡｒｃＧＩＳ的数据交换[Ｊ].计算机工程与设计ꎬ２００９(７):１７５３~１７５５.[３]㊀李巍巍ꎬ许庆领ꎬ何静.基于ＣＡＳＳ的基础地理信息数据建库技术研究[Ｊ].地理空间信息ꎬ２０１４(３):５６~５８.[４]㊀李土旺ꎬ曾洪周.基于ＡｒｃＧＩＳ的测绘成果管理系统的设计与实现[Ｊ].城市勘测ꎬ２００９(１):３４~３７.[５]㊀朱汪云ꎬ张金泉.ＣＡＤ文件到ＧＩＳ数据建库方案探讨[Ｃ].２００７ 全国测绘科技信息交流会暨信息网成立３０周年庆典论文集ꎬ２００７:３.[６]㊀杨娜娜ꎬ张新长ꎬ黄健峰.ＣＡＤ规划成果数据ＧＩＳ建库的技术与研究[Ｊ].测绘通报ꎬ２０１５(６):４４~４８.[７]㊀张敏ꎬ郑凤娇ꎬ石淼等.基于维思２ ０的时空ＤＬＧ数据质量检查方法[Ｊ].城市勘测ꎬ２０１８(６):３７~４０.[８]㊀孙龙ꎬ李娜.基础测绘ＤＬＧ数据建库前后一致性的检查方法[Ｊ].城市勘测ꎬ２０１２(２):６８~７１.[９]㊀伊云忠ꎬ丰勇.基于ＡｕｔｏｄｅｓｋＭａｐ实现测量数据的快速转换[Ｊ].测绘与空间地理信息ꎬ２００９ꎬ３０(２):６９~７０＋７４.[１０]㊀ＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤ轻松实现ＧＩＳ和ＣＡＤ的互操作[Ｊ].城市勘测ꎬ２００９(２):４２.[１１]㊀邱洪钢ꎬ张青莲ꎬ陆绍强.ＡｒｃＧＩＳＥｎｇｉｎｅ开发从入门到精通[Ｍ].北京:人民邮电出版社ꎬ２０１０.[１２]㊀李逵.ＦＭＥ在基础地理信息数据库建设中的应用研究[Ｊ].测绘通报ꎬ２０１６(３):１１５~１１７.ＲｅｓｅａｒｃｈｏｎＳｐａｔｉａｌＤａｔａｂａｓｅＢｕｉｌｄｉｎｇＭｅｔｈｏｄＢａｓｅｄｏｎＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤＺｈｅｎｇＨｕｉꎬＬｉｕＹａｎｍｉｎꎬＭａＸｉａｏｋａｎｇ(ＷｕｈａｎＧｅｏｔｅｃｈｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇａｎｄＳｕｒｖｅｙｉｎｇＣｏ.ꎬＬｔｄꎬＷｕｈａｎ４３００２２ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｄｗｇｆｉｌｅｗａｓｗｉｄｅｌｙｕｓｅｄａｓｔｈｅｏｕｔｐｕｔｆｏｒｍａｔｏｆｔｈｅｓｕｒｖｅｙｉｎｇａｎｄｍａｐｐｉｎｇｐｒｏｊｅｃｔｐｒｏｄｕｃｅｓａｔｐｒｅｓｅｎｔ.Ｗｉｔｈｔｈｅｐｒｏｊｅｃｔａｍｏｕｎｔｏｆｓｕｒｖｅｙｉｎｇａｎｄｍａｐｐｉｎｇｉｎｃｒｅａｓｉｎｇꎬｉｔｉｓｎｅｃｅｓｓａｒｙｔｏｅｓｔａｂｌｉｓｈａｓｐａｔｉａｌｄａｔａｂａｓｅｔｏｓｃｉｅｎｔｉｆｉｃａｎｄｕｎｉｆｉｅｄｍａｎａｇｅｖａｒｉｏｕｓｓｕｒｖｅｙｉｎｇａｎｄｍａｐｐｉｎｇｔｈｅｍａｔｉｃｄａｔａｒｅｓｕｌｔｓ.Ｗｈｅｎｃｒｅａｔｅｉｎｇｔｈｅｓｐａｔｉａｌｄａｔａｂａｓｅｄｏｎｔｈｅｄｗｇｆｉｌｅꎬｔｈｅｇｒａｐｈｉｃｉｎｆｏｒｍａｔｉｏｎｉｎｄｗｇｉｓｅｘｔｒａｃｔｅｄꎬａｎｄｔｈｅａｔｔｒｉｂｕｔｅｉｎｆｏｒｍａｔｉｏｎｃｏｒｒｅｓｐｏｎｄｉｎｇｔｏｔｈｅｇｒａｐｈｉｃｎｅｅｄｓｔｏｂｅｓｕｐｐｌｅｍｅｎｔｅｄａｔｔｈｅｓａｍｅｔｉｍｅ.ＴｈｉｓｐａｐｅｒｐｒｏｐｏｓｅｓａｍｅｔｈｏｄｏｆｂｕｉｌｄｉｎｇｓｐａｔｉａｌｄａｔａｂａｓｅｄｏｎＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤｐｌｕｇ－ｉｎ.ＴｈｉｓｍｅｔｈｏｄｃａｎｒｅａｌｉｚｅｔｈｅｕｎｉｆｉｅｄｍａｎａｇｅｍｅｎｔｏｆｇｒａｐｈｉｃｓａｎｄａｔｔｒｉｂｕｔｅｓｉｎＣＡＤｅｎｖｉｒｏｎｍｅｎｔ.Ｓｅｃｏｎｄａｒｙｄｅｖｅｌｏｐ￣ｍｅｎｔｂａｓｅｄｏｎＡｒｃＥｎｇｉｎｅｃａｎｒｅａｌｉｚｅｓｐａｔｉａｌｄａｔａｂａｓｅｄｏｎｄｗｇｆｉｌｅｑｕｉｃｋｌｙａｎｄａｃｃｕｒａｔｅｌｙꎬａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｖａｌｕｅｏｆｔｈｅｓｕｒｖｅｙｐｒｏｊｅｃｔｒｅｓｕｌｔｓｗａｓｉｍｐｒｏｖｅｄ.Ｋｅｙｗｏｒｄｓ:ＣＡＤꎻＧＩＳꎻＡｒｃＧＩＳｆｏｒＡｕｔｏＣＡＤꎻｓｐａｔｉａｌｄａｔａꎻｄａｔａｂａｓｅｂｕｉｌｄｉｎｇ５７。

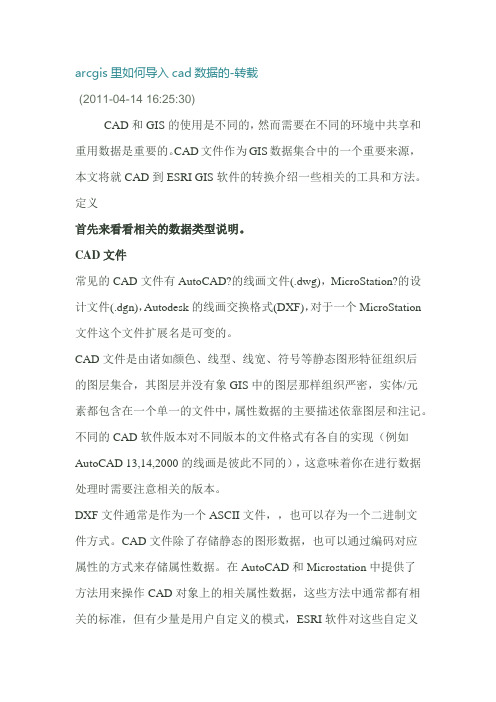

arcgis里如何导入cad数据的-转载(2011-04-14 16:25:30)CAD和GIS的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。
