电线电缆的导线截面积与电流的关系

导线截面积和额定电流电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大、同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关、具体能通过多大的电流,一般<<电工手册>>中都可查到、运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)电缆选择的原则是【简单算法】XXXXX：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2、5如果导线穿管乘以系数0、8（穿管导线总截面积不超过管截面积的百分之四）高温场所使用乘以系数0、9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1、5mm2铜线载流量等于2、5mm2铝线载流量，依次类推。

赞同3|评论全文结束》》-08-0313:56likecesec| 二级根据导体电阻公式，电阻Ω=ρL／S。

其中ρ为导体导电率、L为导体长度、S为导体截面积。

根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率。

赞同0|评论全文结束》》-11-0123:31taatab| 四级铜芯电线的载流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：对于1、5、2、5、4、6、10mm2的导线可将其截面积数乘以5倍就是其允许载流量（安培）。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2、5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

电缆线径和电流的关系导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格。

导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。

杜线电缆的横截面积与载流里杜线电缆的横截面积与载流里电线电缆的横截面积与载流量的关系导线截面积与电流的关系中：一般铜线安全计算方法为：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

铝芯线，线径要取铜线的1.5-2倍。

铜线电流小于28A，按每平方毫米10A来取肯定安全。

铜线电流大于120A，则按每平方毫米5A来取。

导线的阻抗与其长度成正比，与其线径成反比。

使用电源时，应注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导体线径一般按如下公式计算：铜线：S= IL / 54.4*U'铝线：S= IL / 34*U'上式中：I 导线中通过的最大电流(A)L ――导线的长度(M)U'——充许的电源降(V)S――导线的截面积(MM2)一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

平常铜导线安全载流量是5~8A/mm2,铝导线的安全载流量是3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值为2.5 x 8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值为4X 8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S 的上下范围：S=< I /(5~8)>=0.125 I ~0.2I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcos 巾，其中日光灯负载的功率因数cos^ =0.5。

电线电缆与电流的关系A ：一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

意即2.5平以下的安全载流量取线径乘以10.绝对安全如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10 平方一下的铝线, 平方毫米数乘以5 就可以了,要是铜线呢,就升一个档,比如2.5 平方的铜线,就按4 平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95 平方都乘以2.5, 这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5 平方的铜线或2.5 平方的铝线。

10 米内，导线电流密度6A/ 平方毫米比较合适，10-50 米，3A/平方毫米，50-200 米，2A/平方毫米，500 米以上要小于1A/ 平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4 平方铜线或者6 平方铝线。

如果真是距离150 米供电（不说是不是高楼），一定采用4 平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格：导线线径一般按如下公式计算：铜线：S= IL / 54.4*U'铝线：S= IL / 34*U'式中：I——导线中通过的最大电流(A)L――导线的长度(M)U' 充许的电源降(V)S――导线的截面积(MM2)说明：1、U'电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。

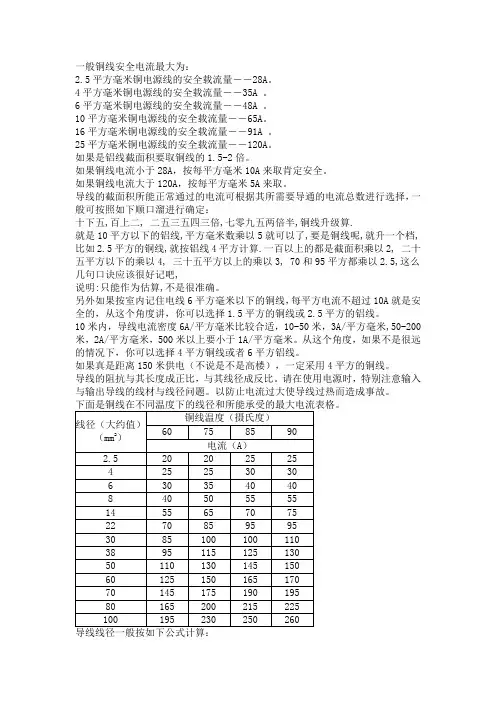

一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

电线电缆的横截面积与载流量的关系电线电缆的横截面积与载流量的关系电线电缆的横截面积与载流量的关系导线截面积与电流的关系中：一般铜线安全计算方法为：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

铝芯线，线径要取铜线的1.5-2倍。

铜线电流小于28A，按每平方毫米10A来取肯定安全。

铜线电流大于120A，则按每平方毫米5A来取。

导线的阻抗与其长度成正比，与其线径成反比。

使用电源时，应注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导体线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`上式中：I——导线中通过的最大电流(A) L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

平常铜导线安全载流量是5~8A/mm2，铝导线的安全载流量是3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值为2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值为4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

线径与电流得关系导线截面积与电流得关系ﻫ一般铜线安全计算方法就是:2.5平方毫米铜电源线得安全载流量－－２8A。

ﻫ4平方毫米铜电源线得安全载流量10平方毫米铜电源线－—３5Ａ。

ﻫ6平方毫米铜电源线得安全载流量—－４8Ａ、ﻫ得安全载流量－－6５Ａ。

16平方毫米铜电源线得安全载流量--91Ａ。

２5平方毫米铜电源线得安全载流量—－120A。

如果就是铝线,线径要取铜线得1.5-２倍。

ﻫ如果铜线电流小于28Ａ,按每平方毫米１0Ａ来取肯定安全。

如果铜线电流大于１20Ａ,按每平方毫米5A来取。

导线得截面积所能正常通过得电流可根据其所需要导通得电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算、给您解释一下,就就是１0平方一下得铝线,平方毫米数乘以5就可以了,要就是铜线呢,就升一个档,比如2.5平方得铜线,就按4平方计算。

一百以上得都就是截面积乘以2,二十五平方以下得乘以４, 三十五平方以上得乘以3,柒拾与95平方都乘以2.5,这么几句口诀应该很好记吧,ﻫ说明:只能作为估算,不就是很准确。

另外如果按室内记住电线６平方毫米以下得铜线,每平方电流不超过10A就就是安全得,从这个角度讲,您可以选择１.5平方得铜线或2。

5平方得铝线。

10米内,导线电流密度6A／平方毫米比较合适,10－５0米,3A/平方毫米,50-200米,2A/平方毫米,５０0米以上要小于1Ａ/平方毫米。

从这个角度,如果不就是很远得情况下,您可以选择4平方铜线或者６平方铝线。

ﻫ如果真就是距离1５0米供电(不说就是不就是高楼),一定采用4平方得铜线。

ﻫ导线得阻抗与其长度成正比,与其线径成反比。

请在使用电源时,特别注意输入与输出导线得线材与线径问题。

以防止电流过大使导线过热而造成事故。

ﻫ下面就是铜线在不同温度下得线径与所能承受得最大电流表格。

导线得阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意输入与输出导线得线径问题,以防止因电流太大引起过热,而造成意外,下列表格为导线在不同温度下得线径与电流规格表。

电流与电线截面积的关系导线截面积与载流量的计算;一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I （mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

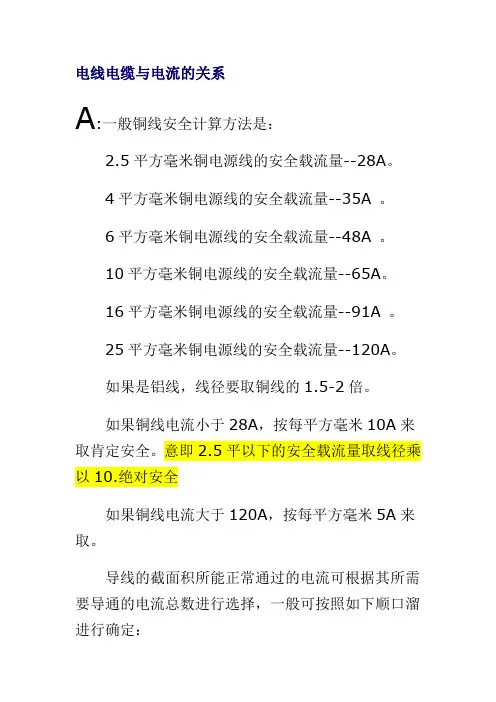

电线电缆与电流的关系A:一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

意即2.5平以下的安全载流量取线径乘以10.绝对安全如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电(不说是不是高楼)，一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格：导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)说明：1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。

导线粗细，与电流、功率的关系电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)导线的安全载流量跟它的材质有关，你要知道精确就必须查表。

如果大概的话可以这么估算：铜导线，10平方以下的6-7A/平方。

10到20平方4-5A/平方。

20到50平方3-4A/平方.50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。

铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。

导线截面积与电流的关系以下这些就是从网上找到的，一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

电线电缆与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五百上二,二五三五四三界柒拾玖五两倍半铜线升级算给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电(不说是不是高楼)，一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格：线径（大约值）铜线温度（摄氏度）（mm2）60 75 85 90电流（A）2．5 20 20 25 254．0 25 25 30 306．0 30 35 40 408．0 40 50 55 5514 55 65 70 7522 70 85 95 9530 85 100 100 11038 95 115 125 13050 110 130 145 15060 125 150 165 17070 145 175 190 19580 165 200 215 225100 195 230 250 260导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)说明：1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。

电线电缆截面积与电流
的关系
Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
电线电缆截面积与电流的关系：
国标1998规定的电线负载电流值（部分）
1平方铜芯线允许长期负载电流为:6A---8A
平方铜芯线允许长期负载电流为:8A---15A
平方铜芯线允许长期负载电流为:16A---25A
4平方铜芯线允许长期负载电流为:25A---32A
6平方铜芯线允许长期负载电流为:32A---40A
10平方毫米铜电源线的安全载流量--65A；
16平方毫米铜电源线的安全载流量--91A ；
25平方毫米铜电源线的安全载流量--120A。

如果铜线电流大于120A，按每平方毫米5A来取。

150-120=30 ； 30/5=6；应外加6个平方毫米，共取25+6=31个平方毫米。

对应电线电缆截面积规格： 1 4 6 10 16 25 35 50 70 95 120150 185 240，150A电流需35平方的电缆。

换算方法： 知道电线的平方，计算电线的半径用径的计算公式：
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电缆大小也用平方标称，多股线就是每根导线截面积之和。 电缆截面积的计算公式： 0.7854 × 电线半径（毫米）的平方 × 股数 如 48 股（每股电线半径 0.2 毫米）1.5 平方的线： 0.785 ×（0.2 × 0.2）× 48 = 1.5 平方
据电流来选截面 1．用途 各种导线的截流量(安全用电)通常可以从手册中查找。但利用口诀再配合一些简单的心算， 便可直接算出，不必查表。 导线的截流量与导线的截面有关，也与导线的材料（铝或铜） 、型号（绝缘线或裸线等） 、敷 设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算 也较复杂。 2．口诀 铝心绝缘线截流量与截面的倍数关系： S（截面）=0.785*D(直径)的平方 10 下 5，100 上二，25、35，四三界，70、95，两倍半。 ① 穿管、温度，八九折。 ② 裸线加一半。 ③ 铜线升级算。 ④ 3．说明 口诀是以铝芯绝缘线、明敷在环境温度 25℃的条件为准。若条件不同，口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。 口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。 为此，应当先熟悉导线截面（平方毫米）的排列： 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ． ． ． ． ． ． ． 生产厂制造铝芯绝缘线的截面通常从 2.5 开始,铜芯绝缘线则从 1 开始；裸铝线从 16 开始， 裸铜线则从 10 开始。 ①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。口诀中阿拉伯 数字表示导线截面（平方毫米） ，汉字数字表示倍数。把口诀的“截面与倍数关系”排列起来 便如下： ． ． ．10*5 16、25*4 35 、45*3 70 、95*2.5 120*2． ． ． ． ． ． 现在再和口诀对照就更清楚了，原来“10 下五”是指截面从 10 以下，截流量都是截面数的五 倍。“100 上二”是指截面 100 以上，截流量都是截面数的二倍。截面 25 与 35 是四倍和三倍 的分界处。这就是口诀“25、35 四三界”。而截面 70、95 则为二点五倍。从上面的排列可以 看出：除 10 以下及 100 以上之处，中间的导线截面是每每两种规格属同一种倍数。 下面以明敷铝芯绝缘线，环境温度为 25℃，举例说明： 【例 1】6 平方毫米的，按“10 下五”算得截流量为 30 安。 【例 2】150 平方毫米的，按“100 上二”算得截流量为 300 安。 【例 3】70 平方毫米的，按“70、95 两倍半”算得截流量为 175 安。

电线平方电流计算公式为I=KtMSτρ，其中I是电线的额定载流量，Kt是电线的综合散热系数，M是电线的截面周长，S是电线的截面积，τ是电线的标准温升，ρ和ρ0是电线材料的电阻率及0℃时的电阻率，α是电线材料的温度系数，θ是电线表面温度。

不过，在实际应用中，一般不通过计算得知某截面电线的载流量，而是查表得知。

例如，2.5平方电线，它的最大载流量为I=2.5x6=15A。

如果是220V电压，最大承载功率为P=220V*15A=3300W。

请注意，电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

一般情况下，铜导线的安全截流量为5~8A/平方毫米，铝导线的安全截流量为3~5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4~5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2~2.5KW的功率。

请注意，电线平方指的是电线的截面积，而电流的大小除了与电线截面积有关外，还受到电压、电阻、功率因素等多种因素的影响。

因此，在选择电线时，除了考虑电线的截面积外，还需要考虑其他因素，以确保电线能够安全、有效地传输电流。

同时，对于电线电流的精确计算，还需要参考电线生产厂家的具体参数和规范。

如有更具体的需求或问题，建议咨询专业电气工程师或相关技术人员。

导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

电线平方数与电流的换算关系2010-01-02 15:22:47| 分类：默认分类|字号大中小订阅2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。

6平方毫米铜电源线的安全载流量－－48A。

220V单相电源每安培电流220W,每平方毫米可以通过3安培电流,那么每平方导线就可以带660W功率的电器,平方可以带1650W的功率;我们说的每平方毫米可以通过3安培电流是指考虑导线损耗和导线隐蔽在散热环境差的时候确定的,细的导线这个数值可以选的大一些,粗的导线可以选的小一些;散热条件好、导线长度短也可以选的大一些,比如1平方的导线可以工作在6安培,平方可以选择10安培千瓦等;380V三相电路每安培是658W一平方在电工来说指的是电线横截面一平方毫米,能够承受多大电流呢安全承受还是极限电流一平方厘米等于100平方毫米,应该可以安全通过250安培电流,一平方应该可以安全通过10安培,4平方36安培,6平方46安培,10平方64安培,16平方85安培,25平方113安培,35平方138安培,50平方173安培,70平方215安培;这是煤矿电缆安全电流标准作者: 标签：2010-08-22 11:58 星期日晴很多朋友都因为我是从事电力线路研究设计的,在装修或添加电器设备都常常问我：kw 负载需用多少平方的导线在网上搜搜,这个问题还真是很多人都在问,现在此我就给大家说说,并编写成软件与你共享;官方下载：第一章单相电基础知识：、耗电量、功率、电流、电压的关系 A、耗电量单位：千瓦.小时 KW H,简称“度” B、功率P单位：瓦特,简称瓦W C、电流I单位：安培,简称安A D、电压U单位：伏特,简称伏V,家用电源一般是单相交流电,电压为220伏；工业用电源是三相交流电,电压为380伏; E、功率=电流×电压 ,即P=U×I F、耗电量=功率×用电时间,即耗电量= P× T;耗电量的单位是度,1度电是指1000瓦的功率使用1小时所消耗的用电量; 、电源线电线单位是平方毫米mm2,分铜芯线、铝芯线两种,一般家庭装修用的是铜芯线; 国标1998规定的电线负载电流值部分铜芯线截面积 mm24 mm26 mm2允许长期电流16A~25A25~32A32A~40A直径mm由于电热水器是短时间工作,所以一般以每1 mm2铜芯线可以允许通过8A~10A的电流计算;在相同的截面积条件下,铜芯线的负载电流值与铝芯线相比为:1,即铜芯线电流负载量是铝芯线的倍,如下表：铝芯线截面积 mm24 mm26 mm2允许长期电流13A~20A20~25A25A~32A直径mm家庭电路设计,2000年前,电路设计一般是：进户线4—6 mm2,照明 mm 2,插座 mm2,空调4 mm2专线;2000年后,电路设计一般是：进户线6—10 mm2,照明 mm 2,插座4 mm 2,空调6 mm 2专线;songwei 注：北京很多住宅是：进户线6—10 mm2,照明 mm 2,插座 mm 2,空调4 mm 2专线、空气开关空气开关,又称自动开关,低压断路器;原理是：当工作电流超过额定电流、短路、失压等情况下,自动切断电路;目前,家庭总开关常见的有闸刀开关配瓷插保险已被淘汰或空气开关带漏电保护的小型断路器;目前家庭使用DZ系列的空气开关,常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开;、地线接地设施分为两种,一种是工作接地,就是将电器的带电部分与大地连接起来的接地,比如三相电变压器低压点中性线的接地；一种是保护接地,就是防止电器的绝缘层损坏而使外壳带电或其它不带电工作的金属部件带电伤人而作的接地,太尔快速电热水器的所有产品都是保护接地;接地线必须打入大地深处~左右才算合格接地;、电度能表家庭使用单相电源电表,型号表示为DD,有机械表、普通电子表、磁卡电子表三种类别,规格有6、520、1040、1560、2080、 30100,其中括号外为标定电流,括号内为额定最大电流;同一规格的电子表、机械表可承载的功率不一样,比如：1040A的预付费电子表IC卡可承载8800W左右, 而520A机械电表和普通电子表的实际承载功率远高于1040A的磁卡电子电表,可承载12000W以上;因此,以上三种表,必须区分对待磁卡电表IC卡的使用功率有时可以人为的调节,比如：1040A的IC卡电表的额定承载功率为8800W,但电业部门可能会将其实际使用功率设定为低于8800W;用户在使用这种电表时,可根据需要到电业部门调节功率设置;电工基础知识|单相电基础知识：三相电知识三相电负载的接法分为三角形接法和Y形接法;三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V；Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V;三相电电器的总功率等于每相电压乘以每相电流再乘于3,即总功率=电流×电压220V ×3W=U×I×3 三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种,一般规格为： 6、520、1040、1560、2080、 30100 电压3×380/220V~;注：电表的负荷,可通过选配不同变比的电感线圈以达到使用要求;如：规格为3x12A 的电表配电感线圈使用,选电感线圈变比为1：50,则每相可承载的最大额定电流为100A第二章导线截面选择：条件：首先应符合发热条件,即导线允许安全电流与允许电流密度两者值的关系： S = I / Im 或 I = S × ImI —允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流；Im —允许电流密度指导线芯的单位面积S允许长期通过的最大电流;基本值： Im=5~8A/mm铜导线即 1mm单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm铝导线即 1mm单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了;那么知道负载功率能不能很快很方便算出用多大导线呢这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以,得数小于或等于导线实际截面的就选其值,大于的选粗一级的导线,铝线在算出铜线结果的基础上粗一级;这句话表面看很难懂,举个例大家就会明白：1、15Kw电机求导线截面千瓦数15×=;这时就要选择10mm铜线,铝线则选16mm;2、3500W空调求导线面积千瓦数×=;这时应选择铜线足矣,铝线则选4mm;导线规则一般是：㎡、㎡、4m㎡、6m㎡、10m㎡、16mm、25mm、35mm、50mm、70mm、95mm、120mm、150mm、185mm等等;功率计算一般负载也可以成为用电器,如点灯、冰箱等等分为两种,一种式电阻性负载,一种是电感性负载;对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcos ф,其中日光灯负载的功率因数cosф=; 不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取;也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是 I=P/Ucosф=6000/220×=34A 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般;所以,上面的计算应该改写成 I=P公用系数/Ucosф=6000×220×=17A 也就是说,这个家庭总的电流值为17A;则总闸空气开关不能使用16A,应该用大于17A的;绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下,铜导线见文中所说比例估算口诀：二点五下乘以九,往上减一顺号走;三十五乘三点五,双双成组减点五;条件有变加折算,高温九折铜升级;穿管根数二三四,八七六折满载流;说明：1本节口诀对各种绝缘线橡皮和塑料绝缘线的载流量安全电流不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得;由表5 3可以看出：倍数随截面的增大而减小;“二点五下乘以九,往上减一顺号走”说的是2．5m㎡及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍;如2．5m㎡导线,载流量为2．5×9＝22．5A;从4m㎡及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4;“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5A;从50m㎡及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5;即50、70m㎡导线的载流量为截面数的3倍；95、120m ㎡导线载流量是其截面积数的2．5倍,依次类推;“条件有变加折算,高温九折铜升级”;上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的;若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可；当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量;如16m㎡铜线的载流量,可按25m㎡铝线计算;10下五,100上二;25、35,四、三界,70、95两倍半;穿管、温度,八、九折;裸线加一半;铜线升级算;以上是铝芯绝缘线载流量与截面的倍数关通常说电线的粗细是用截面积计算即：㎡、㎡、4m㎡、6m㎡、10m㎡等等,如果直径是的电线就是一条非常粗的电线;铜导线温度35℃、电压220V在不同环境下的安全电流不同,电功率也不同：截面积单位：m㎡可承受最大电功率单位：KW------------------------------------------------4 ------------------------6 ------------------------10 ------------------------10下五,100上二,16、25四,35、50三,70、95两倍半;穿管、温度八、九折,裸线加一半;铜线升级算;口诀中的阿拉伯数字与倍数的排列关系如下：对于、、4、6、10m㎡的导线可将其截面积数乘以5倍;对于16、25m㎡的导线可将其截面积数乘以4倍;对于35、50m㎡的导线可将其截面积数乘以3倍;对于70、95m㎡的导线可将其截面积数乘以倍;对于120、150、185m㎡的导线可将其截面积数乘以2倍;解释如下：10mm含10mm以下的线以导线截面积乘以5就是该截面积导线的载流量,相应的截面积100mm以上乘以乘以2,16mm、25mm乘以4,35mm、50mm乘以3,70mm、95mm乘以;如果导线穿管乘以系数穿管导线总截面积不超过管截面积的百分之四十,高温场所使用乘以系数85摄氏度以内,裸线如架空裸线截面积乘以相应倍率后再乘以2如16mm 导线：1642,以上是按铝线截面积计算;铜线升级算是指铜线载流量等于铝线载流量,依次类推;根据以上计算得出的数据与查表数据误差不大有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量kg/km重量=截面积×比重 S=截面积mm1. 铜线 W=9S W=重量kg2. 铝线 W=3S d=线径mm3. 铁丝 W=8S实际铜的比重cm、铝的比重cm、铁的比重cm二、按线径估算重量kg/km1. 铜线 W=≈7d2. 铝线 W=≈2d3. 铁丝 W=≈6d三、估算线径和截面积S=怎样选取导体截面首先计算负荷距架空线负荷距=功率×长度=PL P=功率kw L=长度km例：xx车间与配电房变压器相距200m,动力负荷200kw,问需要铜芯线多大平方如改成铝芯线,需要多大平方先计算负荷距=200×=40kw/km因为根据“铜线：每千瓦公里用,铝线：每千瓦公里用4mm”铜线 40×=100mm 实际选用120mm;铝线 40×4=160mm 实际选用185mm;铝线计算截面公式实际选用185mmΔu是电压损失百分数允许电压损失是额定电压的4%一般是5%;。

电线电缆与电流的关系A:一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

意即2.5平以下的安全载流量取线径乘以10.绝对安全如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电(不说是不是高楼)，一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格：导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)说明：1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。
