数字电路与模拟电路的关系

模拟电路与数字电路PCB设计的区别更新于2011-01-1800:31:53 文章出处:华大九天冯小辉PCB 布线数字模拟本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。

工程领域中的数字设计人员和数字电路板设计专家在不断增加，这反映了行业的发展趋势。

尽管对数字设计的重视带来了电子产品的重大发展，但仍然存在，而且还会一直存在一部分与模拟或现实环境接口的电路设计。

模拟和数字领域的布线策略有一些类似之处，但要获得更好的结果时，由于其布线策略不同，简单电路布线设计就不再是最优方案了。

本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。

模拟和数字布线策略的相似之处旁路或去耦电容在布线时，模拟器件和数字器件都需要这些类型的电容，都需要靠近其电源引脚连接一个电容，此电容值通常为0.1mF。

系统供电电源侧需要另一类电容，通常此电容值大约为10mF。

这些电容的位置如图1所示。

电容取值范围为推荐值的1/10至10倍之间。

但引脚须较短，且要尽量靠近器件(对于0.1mF电容)或供电电源(对于10mF电容)。

在电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。

但有趣的是，其原因却有所不同。

在模拟布线设计中，旁路电容通常用于旁路电源上的高频信号，如果不加旁路电容，这些高频信号可能通过电源引脚进入敏感的模拟芯片。

一般来说，这些高频信号的频率超出模拟器件抑制高频信号的能力。

如果在模拟电路中不使用旁路电容的话，就可能在信号路径上引入噪声，更严重的情况甚至会引起振动。

图1 在模拟和数字PCB设计中，旁路或去耦电容(1mF)应尽量靠近器件放置。

供电电源去耦电容(10mF)应放置在电路板的电源线入口处。

所有情况下，这些电容的引脚都应较短图2 在此电路板上，使用不同的路线来布电源线和地线，由于这种不恰当的配合，电路板的电子元器件和线路受电磁干扰的可能性比较大图3 在此单面板中，到电路板上器件的电源线和地线彼此靠近。

模拟电路与数字电路的区别与联系模拟电路和数字电路是电子领域两个重要的分支，它们在电路设计、信号处理和系统控制等方面发挥着不可替代的作用。

本文将讨论模拟电路与数字电路的区别和联系，并探讨它们各自的特点和应用。

一、模拟电路与数字电路的区别1. 信号类型：模拟电路处理的是连续的模拟信号，信号的取值可以是任意的实数，如声音、光线等。

而数字电路处理的是离散的数字信号，信号的取值只能是离散的数字，如二进制数。

2. 处理方式：模拟电路采用的是模拟运算，通过电阻、电容和电感等元件对信号进行连续的处理、放大和滤波。

数字电路则采用数字运算，通过逻辑门、寄存器和计数器等元件对信号进行离散的处理、逻辑运算和存储。

3. 精度要求：模拟电路对信号精度要求较高，因为连续的模拟信号在处理过程中容易受到噪声和干扰的影响，需要一定的抗干扰能力。

而数字电路对信号精度要求相对较低，因为数字信号可以通过纠错码和差错检测等技术来确保数据的准确性。

4. 设计复杂度：模拟电路的设计相对简单，主要通过电阻、电容和电感等元件搭建电路结构即可。

数字电路的设计相对复杂，需要考虑逻辑门的组合、时序控制和数据通信等问题。

二、模拟电路与数字电路的联系虽然模拟电路与数字电路在信号类型、处理方式、精度要求和设计复杂度等方面存在差异，但是它们之间也存在着联系和相互补充的关系。

1. 模拟与数字信号转换：在实际应用中，模拟信号需要经过模数转换（A/D转换）变成数字信号，数字信号也需要经过数模转换（D/A转换）变成模拟信号。

这样可以实现模拟与数字信号的相互转换，并且通过数字信号处理技术可以对模拟信号进行滤波、编码和解码等处理。

2. 数字电路的模拟特性：数字电路在设计和实现过程中，由于电子元器件的非理想性，会引入一些模拟特性，如传输线的延迟、元器件的失调和开关电流的漏电等。

因此，在数字电路设计中也需要考虑模拟电路的相关知识。

3. 数模混合系统：在现实世界中，很多系统是由模拟电路和数字电路混合而成的，如通信系统、控制系统和计算机系统等。

数字电源和模拟电源2011-08-06 14:34:20| 分类：分享一些有用的东|字号订阅share_info.allow_share = 1讨论模拟电源与数字电源/模拟地与数字地专题!关于模拟电源与数字电源,模拟地与数字地的大家有什么高见呢?在网上看过一些关于这个问题的谈论,但是还不是太明白.就是模拟电源与数字电源,模拟地与数字地应该怎么连接的问题.首先是模拟电源与数字电源的连接,一些人说应该在电源接入处用粗线连接,这样好一些.再次是模拟地与数字地,这个更关键,做的不好就有可能造成系统不稳定或是精度不够,看了一些贴子,一般的认为应该用小磁珠把两个地连接到一起,有的人说用0欧的电阻把两个地连在一起,并且做到同一点接地. 但是实际中我接触的电路板中这样做的没见过,可能是我接触的太少了吧. 这里有高手可以说一下对这个问题你们是怎么解决的吗? 期待!一楼再次是模拟地与数字地的连接不要使用磁珠或者0欧电阻连接二楼发表我的个人看法。

这确实是老话重提，这是一个集电工学+电磁兼容性+PCB设计的综合性课题。

在每一个设计工程中都会考虑到这个必不可少问题。

对于这个话题展开讨论我还是赞成的，同时透过这次的讨论希望更多的新手们能了解到更多关于“地”认识。

从而减少在工作的误区。

关于电路中的地，以我们最常用的MSP430系统作为例子吧。

电路中地是一个电路中公共电平参考点，不管是电路还是电源都以这地作为基准。

而这次我们要讨论的是“数字地和模拟地之间的连接与关系”，我想就以这个作为重点向大家解释一下。

以下是个人的主观意见，如有不正确之处请读者能给予指正。

所谓数字地一般来说是指数字电路类型集合的公共参考地，而模拟地也是类同之意。

在一个复杂的电路系统中，往往会出现很不同类型的电路。

通常我们在以电路的工作类型或工作频率将其划分。

如数字、模拟之类划分或以速度或频率频段划分等。

在数字电路中，电路通常是处于开关状态，而在所有数字芯片接地端汇集在一起。

模拟电路与数字电路PCB设计的区别更新于2011-01-1800:31:53 文章出处:华大九天冯小辉PCB 布线数字模拟本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。

工程领域中的数字设计人员和数字电路板设计专家在不断增加，这反映了行业的发展趋势。

尽管对数字设计的重视带来了电子产品的重大发展，但仍然存在，而且还会一直存在一部分与模拟或现实环境接口的电路设计。

模拟和数字领域的布线策略有一些类似之处，但要获得更好的结果时，由于其布线策略不同，简单电路布线设计就不再是最优方案了。

本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。

模拟和数字布线策略的相似之处旁路或去耦电容在布线时，模拟器件和数字器件都需要这些类型的电容，都需要靠近其电源引脚连接一个电容，此电容值通常为0.1mF。

系统供电电源侧需要另一类电容，通常此电容值大约为10mF。

这些电容的位置如图1所示。

电容取值范围为推荐值的1/10至10倍之间。

但引脚须较短，且要尽量靠近器件(对于0.1mF电容)或供电电源(对于10mF电容)。

在电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。

但有趣的是，其原因却有所不同。

在模拟布线设计中，旁路电容通常用于旁路电源上的高频信号，如果不加旁路电容，这些高频信号可能通过电源引脚进入敏感的模拟芯片。

一般来说，这些高频信号的频率超出模拟器件抑制高频信号的能力。

如果在模拟电路中不使用旁路电容的话，就可能在信号路径上引入噪声，更严重的情况甚至会引起振动。

图1 在模拟和数字PCB设计中，旁路或去耦电容(1mF)应尽量靠近器件放置。

供电电源去耦电容(10mF)应放置在电路板的电源线入口处。

所有情况下，这些电容的引脚都应较短图2 在此电路板上，使用不同的路线来布电源线和地线，由于这种不恰当的配合，电路板的电子元器件和线路受电磁干扰的可能性比较大图3 在此单面板中，到电路板上器件的电源线和地线彼此靠近。

数字电路和模拟电路及其区别

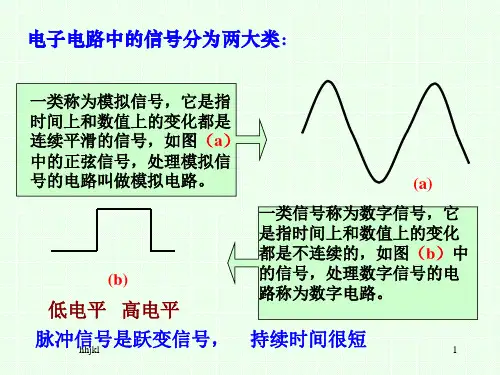

电子电路分为模拟电路和数字电路两类。

1．模拟电路
信号在时间上和幅度上的取值都是连续变化的（如正弦信号），我们把这种信号称为模拟信号，把处理模拟信号的电子电路称为模拟电路。

2．数字电路
一种在时间和幅度上都是不连续的突变信号（如脉冲信号），我们把这种信号称为数字信号，而把处理数字信号的电路称为数字电路。

3．模拟电路与数字电路的区分
（1）处理的信号不同模拟电路处理的是时间和幅度连续变化的模拟信号，而数字电路处理的是用“0”和“1”两个基本数字符号表示的离散信号。

在数字电路中，通常低电平用数字“0”来表示，高电平用数字“1”来表示。

（2）晶体管的工作状态不同在模拟电路中，晶体管通常工作在线性放大区；而在数字电路中，晶体管通常工作在饱和或截止状态，即开关状态。

（3）讨论的着重点不同讨论模拟电路时关怀的是电路输入与输出之间的大小、相位、效率、保真等问题，要计算出信号的实际数值；而讨论数字电路时关怀的是输入与输出之间的规律关系。

数字电路只需判别数字信号的有无，不必反映数字信号本身的实际数值。

（4）讨论的方法不同模拟电路主要分析方法有解析法、微变等效电
路法、图解法等，而数字电路的主要分析方法有真值表、规律代数、卡诺图、波形图等。

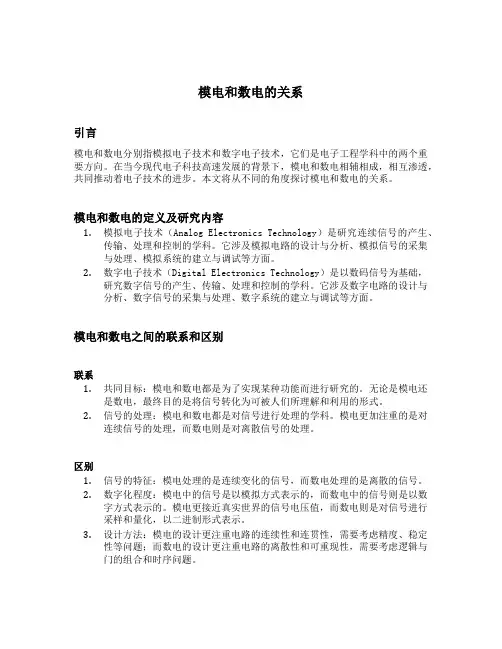

模电和数电的关系引言模电和数电分别指模拟电子技术和数字电子技术，它们是电子工程学科中的两个重要方向。

在当今现代电子科技高速发展的背景下，模电和数电相辅相成，相互渗透，共同推动着电子技术的进步。

本文将从不同的角度探讨模电和数电的关系。

模电和数电的定义及研究内容1.模拟电子技术（Analog Electronics Technology）是研究连续信号的产生、传输、处理和控制的学科。

它涉及模拟电路的设计与分析、模拟信号的采集与处理、模拟系统的建立与调试等方面。

2.数字电子技术（Digital Electronics Technology）是以数码信号为基础，研究数字信号的产生、传输、处理和控制的学科。

它涉及数字电路的设计与分析、数字信号的采集与处理、数字系统的建立与调试等方面。

模电和数电之间的联系和区别联系1.共同目标：模电和数电都是为了实现某种功能而进行研究的。

无论是模电还是数电，最终目的是将信号转化为可被人们所理解和利用的形式。

2.信号的处理：模电和数电都是对信号进行处理的学科。

模电更加注重的是对连续信号的处理，而数电则是对离散信号的处理。

区别1.信号的特征：模电处理的是连续变化的信号，而数电处理的是离散的信号。

2.数字化程度：模电中的信号是以模拟方式表示的，而数电中的信号则是以数字方式表示的。

模电更接近真实世界的信号电压值，而数电则是对信号进行采样和量化，以二进制形式表示。

3.设计方法：模电的设计更注重电路的连续性和连贯性，需要考虑精度、稳定性等问题；而数电的设计更注重电路的离散性和可重现性，需要考虑逻辑与门的组合和时序问题。

模电和数电的应用领域模电的应用1.通信系统：模电技术在通信系统中起到了至关重要的作用，如用于信号的调幅、调频、解调等。

2.控制系统：模电技术在控制系统中广泛应用，如用于传感器信号的采集、信号调理、控制信号的产生等。

3.电源电子：模电技术应用于电源电子领域，如交流、直流电源的稳定性设计、反馈控制等。

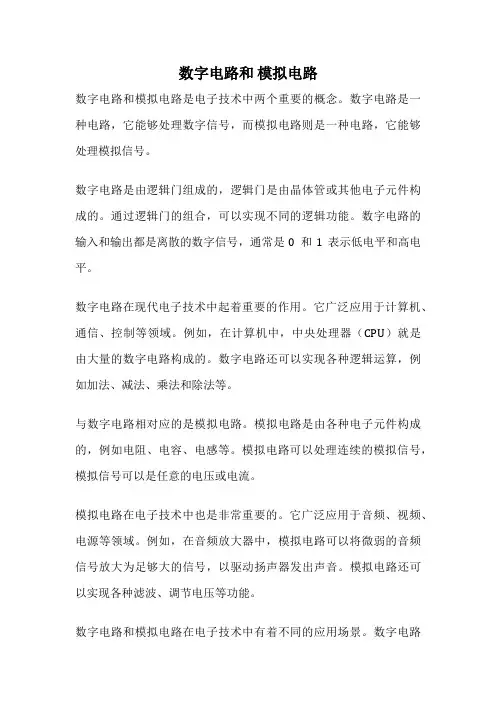

数字电路和模拟电路数字电路和模拟电路是电子技术中两个重要的概念。

数字电路是一种电路，它能够处理数字信号，而模拟电路则是一种电路，它能够处理模拟信号。

数字电路是由逻辑门组成的，逻辑门是由晶体管或其他电子元件构成的。

通过逻辑门的组合，可以实现不同的逻辑功能。

数字电路的输入和输出都是离散的数字信号，通常是0和1表示低电平和高电平。

数字电路在现代电子技术中起着重要的作用。

它广泛应用于计算机、通信、控制等领域。

例如，在计算机中，中央处理器（CPU）就是由大量的数字电路构成的。

数字电路还可以实现各种逻辑运算，例如加法、减法、乘法和除法等。

与数字电路相对应的是模拟电路。

模拟电路是由各种电子元件构成的，例如电阻、电容、电感等。

模拟电路可以处理连续的模拟信号，模拟信号可以是任意的电压或电流。

模拟电路在电子技术中也是非常重要的。

它广泛应用于音频、视频、电源等领域。

例如，在音频放大器中，模拟电路可以将微弱的音频信号放大为足够大的信号，以驱动扬声器发出声音。

模拟电路还可以实现各种滤波、调节电压等功能。

数字电路和模拟电路在电子技术中有着不同的应用场景。

数字电路适用于处理离散的数字信号，而模拟电路适用于处理连续的模拟信号。

数字电路的优点是精确性高、可靠性好、抗干扰能力强，而模拟电路的优点是处理复杂信号能力强、器件简单易制造。

在实际应用中，数字电路和模拟电路经常会结合使用。

例如，在通信系统中，数字电路负责处理数字信号的传输和处理，而模拟电路负责将数字信号转换为模拟信号进行传输。

在计算机系统中，数字电路负责处理逻辑运算和数据存储，而模拟电路负责提供稳定的电源和时钟信号。

数字电路和模拟电路是电子技术中两个重要的概念。

它们在电子技术的各个领域都有着广泛的应用。

数字电路处理离散的数字信号，模拟电路处理连续的模拟信号。

它们相互结合，共同构成了现代电子技术的基础。

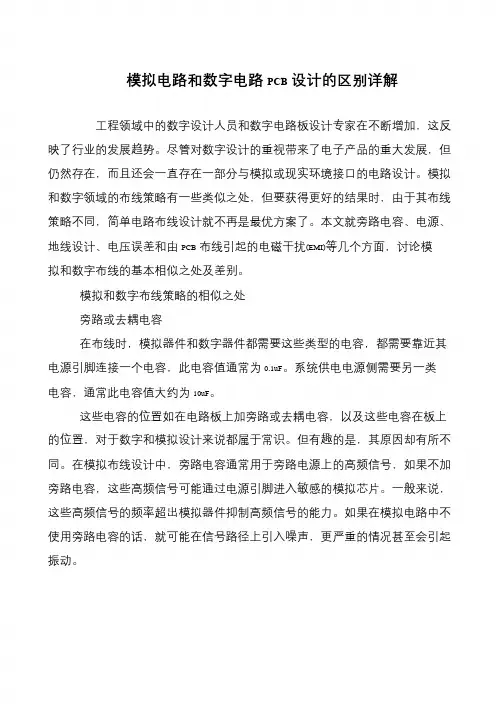

模拟电路和数字电路PCB设计的区别详解
工程领域中的数字设计人员和数字电路板设计专家在不断增加，这反映了行业的发展趋势。

尽管对数字设计的重视带来了电子产品的重大发展，但仍然存在，而且还会一直存在一部分与模拟或现实环境接口的电路设计。

模拟和数字领域的布线策略有一些类似之处，但要获得更好的结果时，由于其布线策略不同，简单电路布线设计就不再是最优方案了。

本文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。

模拟和数字布线策略的相似之处
旁路或去耦电容
在布线时，模拟器件和数字器件都需要这些类型的电容，都需要靠近其电源引脚连接一个电容，此电容值通常为0.1uF。

系统供电电源侧需要另一类电容，通常此电容值大约为10uF。

这些电容的位置如在电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。

但有趣的是，其原因却有所不同。

在模拟布线设计中，旁路电容通常用于旁路电源上的高频信号，如果不加旁路电容，这些高频信号可能通过电源引脚进入敏感的模拟芯片。

一般来说，这些高频信号的频率超出模拟器件抑制高频信号的能力。

如果在模拟电路中不使用旁路电容的话，就可能在信号路径上引入噪声，更严重的情况甚至会引起振动。

模拟电路与数字电路的区别与联系模拟电路与数字电路是电子工程领域中两个重要的概念，它们分别代表了不同的信号处理方式。

虽然模拟电路和数字电路在实践中有很多差异，但它们也有一些联系和互补之处。

本文将从不同方面来探讨模拟电路与数字电路的区别与联系。

首先，模拟电路和数字电路在信号处理方式上存在明显的差异。

模拟电路通过对连续信号的直接处理来实现信号的增强、调制和滤波等功能。

它所涉及的电压和电流为连续变化的模拟信号。

而数字电路则是基于离散信号进行信号处理的，它将连续信号转换为离散信号，再通过数字电路中的逻辑门和时钟电路等组件进行处理。

数字电路中使用的基本信号单元是比特(bit)，以0和1表示逻辑状态。

其次，在电路组件的选取上，模拟电路和数字电路也有所不同。

模拟电路中常用的元件有电阻、电容和电感等，它们用于调整电流和电压的大小和频率。

数字电路则更多地使用逻辑门、触发器和计数器等数字元件，用来进行逻辑运算和数据存储。

这两种类型的电路元件在组成方式和功能上存在明显差异，反映了模拟电路和数字电路在信号处理方式上的不同。

另外，模拟电路和数字电路在应用领域上也有所区别。

模拟电路广泛应用于模拟信号处理、通信、音频放大和功率控制等方面。

例如，模拟电路在音频放大器中用于增强声音信号的幅度，并通过滤波电路去除杂音。

而数字电路则广泛应用于计算机和数字通信系统等高速、高精度和复杂的领域。

数字电路通过逻辑运算来实现数值计算、数据存储和信息传输等功能。

虽然模拟电路和数字电路在很多方面存在差异，但它们也有着一些联系和互补之处。

首先，数字电路中的模拟部分可以用来实现数据的采样和转换，即将模拟信号转换为数字信号。

这一步骤对于数字电路的运行至关重要，它能够将外部的模拟信号转换为数字电路可以处理的离散信号。

此外，模拟电路和数字电路在实际应用中往往互相配合，例如在通信系统中，模拟电路用于信号的处理和调制，而数字电路则负责信号的解调和协议处理。

总的来说，模拟电路和数字电路在信号处理方式、电路组件和应用领域等方面存在着明显的区别。

模拟电子技术与数字电子技术的比较分析随着现代科学技术的不断进步，模拟电子技术和数字电子技术在电子领域中的应用也越来越广泛，它们分别具有各自的特点和优势。

本文将对模拟电子技术和数字电子技术进行比较分析。

一、模拟电子技术模拟电子技术是指采用连续信号来进行处理的电子技术。

模拟电子技术通常是利用线性电路和非线性电路来完成信号的处理和控制。

比如，模拟电子技术可以用于调制、变换、滤波、放大、比较、积分等方面的处理。

模拟电子技术主要应用于模拟信号的处理、放大和控制等方面。

1. 优点：（1）模拟电路具有较高的精度和灵敏度，尤其是在噪声环境下对信号的处理有着极高的信号处理能力。

（2）模拟电路的功耗相对数字电路较小，因此适用于一些轻负载应用场合。

（3）模拟电路处理的信号具有连续性，因此可以获得连续的数据，更加接近于真实的情况，容易与人类的感知相吻合。

（1）模拟信号在长途传播过程中会因为信号的衰减、干扰、失真等因素而出现质量下降的情况，受限于传输距离。

（2）模拟电路存在着诸如温度漂移、器件不可靠等问题，降低了模拟电路的稳定性和可靠性。

（3）模拟信号在进行分析和处理时常常需要通过非线性计算等较复杂的计算手段，这会增加处理的难度和成本。

数字电子技术是一种采用数字信号来实现处理和控制的电子技术。

数字电子技术利用数值化的方法对信号进行采样、编码、处理、存储和传输。

数字电子技术主要应用于数字信号的处理与控制、数字信号的编码与解码等方面，如数字信号处理器（DSP）等。

（1）数字电路具有较高的精度和稳定性，能够对信号进行精确的处理和控制。

（2）数字电路的驱动和控制更加方便，可以通过软件的方式对控制逻辑进行开发。

（3）数字电路在存储和传输方面相对于模拟电路更加稳定可靠，且信号质量不会因传输距离的增加而降低。

（2）数字信号处理过程中，因为离散化的存在，也会出现误差和带来数据的误差和精度的降低。

（3）数字电路需要运用较多的数字逻辑和运算器件，且加工制造的成本相对较高。

先来简要了解模电和数电的区别：很多刚进入电子行业，自动化行业的人士对模似电子电路和数字电子电路存在一些疑惑，由其是刚进这行的人更是不明了，当然在接触变频器维修与维护时肯定要熟悉。

所谓模似电子电路实际是相对数字电子电路而言。

模电：一般指频率在百兆HZ以下，电压在数十伏以内的模似信号以及对此信号的分析/处理及相关器件的运用。

百兆HZ以上的信号属于高频电子电路范畴。

百伏以上的信号属于强电或高压电范畴。

数电：一般指通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成以及运用。

数电的输入和输出端一般由模电组成，构成数电的基本逻辑元素就是模电中三级管饱和特性和截止特性。

由于数电可大规模集成，可进行复杂的数学运算，对温度、干扰、老化等参数不敏感，因此是今后的发展方向。

但现实世界中信息都是模似信息〔光线、无线电、热、冷等〕，模电是不可能淘汰的，但就一个系统而言模电部分可能会减少。

理想构成为：模似输入——AD采样〔数字化〕——数字处理——DA转换——模似输出。

模拟电路〔Analog Circuit〕：处理模拟信号的电子电路模拟信号：时间和幅度都连续的信号〔连续的含义是在某以取值范围那可以取无穷多个数值〕。

模拟电子技术的主要章节一、半导体器件包括半导体特性，半导体二极管，双极结性三极管，场效应三级管等二、放大电路的基本原理和分析方法：1.原理单管共发射极放大电路；双极性三极管的三组态---共射共基共集；场效应管放大电路－－共源极放大，分压自偏压式共源极放大，共漏极放大；多级放大。

2方法直流通路与交流通路；静态工作点的分析；微变等效电路法；图解法等等。

三、放大电路的频率响应单管共射放大电路的频响－－下限频率，上限频率和通频带频率失真波特图多级放大电路的频响四、功率放大互补对称功率放大电路—— OTL〔省去输出变压器〕；OCL〔实用电路〕五、集成放大电路；偏置电路；差分放大电路；中间级；输出级。

六、放大电路的反馈正反馈和负反馈；负反馈：四组态——电压串联，电压并联；电流串联；电流并联负反馈。

电路基础原理数字电路与模拟电路的区别与联系电路是现代科学和技术中一个非常重要的概念，它通过导体中的电子流动来实现电能的传输和转换。

电路中有两种主要的类型：数字电路和模拟电路。

本文将从多个角度探讨数字电路和模拟电路的区别与联系。

首先，我们来看看数字电路和模拟电路的定义。

数字电路是一种以离散的信号值进行处理和传递的电路。

它使用离散的逻辑门和触发器等设备来处理数字信号。

而模拟电路则是一种以连续的信号值进行处理和传递的电路。

它使用电压和电流等连续变化的信号来进行运算。

在电子元件的选择上，数字电路和模拟电路也有很大的差异。

数字电路主要使用数字逻辑门和触发器等元件，这些元件能够处理二进制信号，如0和1。

而模拟电路则使用电阻、电容和电感等元件，能够处理连续变化的信号。

另一个不同点在于数据的表示方式。

数字电路处理的是离散的数字信号，其数值仅由两个状态0和1来表示。

而模拟电路则可以处理连续变化的信号，其数值可以是任意的实数。

因此，数字电路更适合于逻辑运算和离散数据的处理，而模拟电路则更适合于连续变化的模拟信号的处理。

数字电路和模拟电路在应用方面也有所不同。

数字电路广泛应用于计算机和通信领域，例如CPU和存储器等部件都是由数字电路构成的。

数字电路的优点在于逻辑运算能力强，抗干扰能力好，但其处理的是离散数据，对信号的精度要求较高。

模拟电路则广泛应用于音频和视频信号的处理、电源管理等领域。

模拟电路的优点在于能够处理连续变化的信号，对信号的精度要求较低，能够更好地还原原始信号。

虽然数字电路和模拟电路有许多不同之处，但它们也有一些联系。

首先，数字电路和模拟电路都是电子电路的一部分，都遵循基本的电路理论和电子元件的使用规律。

其次，数字电路和模拟电路在实际应用中也经常结合使用。

例如，很多计算机系统中，CPU是由数字电路组成，而外围设备如显示器和扬声器等则是由模拟电路实现的。

总结起来，数字电路和模拟电路在多个方面都有明显的区别。
