铁路信号施工的重点工艺措施

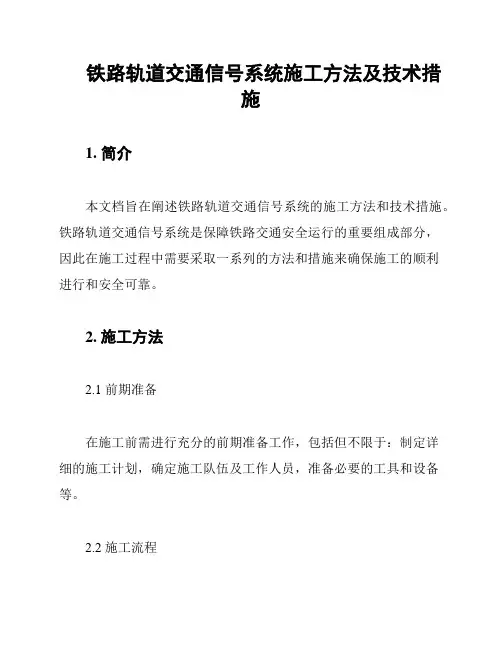

铁路轨道交通信号系统施工方法及技术措施1. 简介本文档旨在阐述铁路轨道交通信号系统的施工方法和技术措施。

铁路轨道交通信号系统是保障铁路交通安全运行的重要组成部分，因此在施工过程中需要采取一系列的方法和措施来确保施工的顺利进行和安全可靠。

2. 施工方法2.1 前期准备在施工前需进行充分的前期准备工作，包括但不限于：制定详细的施工计划，确定施工队伍及工作人员，准备必要的工具和设备等。

2.2 施工流程根据铁路轨道交通信号系统的具体要求，制定详细的施工流程，包括信号设备的安装、电缆的敷设、调试等环节，确保施工的顺序和效率。

2.3 安全措施施工过程中必须始终注重安全，采取必要的措施确保施工人员和周边环境的安全。

例如：戴好安全帽、穿戴防护服，设置警示标识，采取防护措施等。

2.4 质量控制对信号设备的安装和调试过程进行全面的质量控制，确保设备的质量达到相应标准和要求。

3. 技术措施3.1 确定信号设备种类根据实际需要确定所需的信号设备种类，并针对不同的设备制定相应的安装和调试方法。

3.2 电缆敷设及连接根据信号系统的布局和需要，进行电缆的敷设和连接工作，确保信号的传输和控制能力。

3.3 调试及验收对安装完成的信号设备进行调试，确保其正常运行。

同时进行系统的验收，确保满足相关的技术要求和标准。

4. 结论本文档阐述了铁路轨道交通信号系统的施工方法和技术措施，包括前期准备、施工流程、安全措施、质量控制和技术措施等。

通过合理的施工和科学的技术措施，可以确保铁路交通信号系统的建设和运行安全可靠。

铁路工程既有线改造信号工程施工安全保证措施1、电缆工程：电缆沟开挖前，技术人员应提前与有关部门索取图纸，了解既有电缆走向，采用地下电缆探测仪仔细探测地下管线情况，以便选择电缆径路时，合理避让既有电缆径路。

电缆过轨处采取钢管防护，防护管的两端伸出枕木不得小于500mm，钢管内径大于电缆外径的1.5倍，管口处用油麻缠绕电缆并堵塞紧密。

禁止在岔尖和辙叉心处过轨。

在路肩和两线路间挖沟时，采用铺彩条布的方式，防止道床污染，当驻站联络员通知有车通过时，安全防护员应及时指挥施工人员停止施工，迅速撤至安全地带。

因路基较高挖沟不稳定有坍塌危险的地段设置防护板，并设专人防护，撤除防护时由上而下，不能将防护板一次全部撤除。

在人行或车行通道的道口开挖电缆沟时，开挖后立即敷设并回填夯实，如必须敞口过夜时，搭置人行便桥和车通便道，设防护栏木和警示灯光，并指派专人监守。

尽量避开雨天施工，施工时集中力量开挖一段敷设一段，以免雨水浸泡路基危及行车安全。

电缆沟回填时，挖沟弃土全部回填，并分层夯实，防止塌陷。

电缆灌胶封端时注意安全，防止烫伤人和芯线。

2、信号机工程：新立信号机时，安全防护员要与驻站联络员密切配合，做好防护工作，同时安全防护员加强瞭望，正确行使自己的职责，确保行车安全。

在土质松软，不稳定有坍塌危险的地点挖坑、槽时采取防护措施。

坑挖好后坑底增设混凝土底盘或用碎石夯填，以防止机柱立好后沉陷。

抬运信号机柱等笨重物体时，要有人统一指挥，不得在人员不足的情况下搬运，且安全防护员要随工班防护。

在混凝土信号机柱上打电线引入孔时严禁打在钢筋上。

机柱顶端及引线管入口处用水泥砂浆封堵，防止漏水。

立机柱的拉绳和叉杆必须绑扎牢固。

严禁将叉杆支在身上和拉绳缠绕胳膊或腰间，立、撤机柱用专用工具。

3、道岔工程：在转辙机作业时，应将安全接点断开，需接通电路使道岔转动时，应确认尖轨与基本轨之间无作业人员和工具。

在转辙装置作业时，各连接部分应用小撬棍校正销子孔，严禁手指探入，或将手放在传动部分。

铁路通信工程的施工技术要点及质量控制措施铁路通信工程是铁路运输系统中的重要组成部分，它为铁路的安全运行、高效调度和旅客服务提供了关键的通信保障。

随着铁路技术的不断发展和智能化程度的提高，对铁路通信工程的施工技术和质量控制提出了更高的要求。

一、铁路通信工程施工技术要点（一）光电缆线路敷设光电缆是铁路通信传输的重要载体，其敷设质量直接影响通信的稳定性和可靠性。

在敷设前，要进行详细的现场勘查，确定最佳的敷设路径，避开地质不稳定、易受外力破坏等区域。

同时，要根据不同的敷设环境选择合适的光电缆类型和防护措施。

例如，在穿越铁路、公路等特殊地段时，应采用钢管或混凝土管进行防护。

在敷设过程中，要注意控制光电缆的弯曲半径，避免过度弯曲导致光电缆损伤。

还要确保光电缆的敷设深度符合设计要求，一般情况下，直埋光电缆的深度不应小于 08 米。

此外，要做好光电缆的接续工作，接续点应进行防潮、防水处理，以保证光电缆的传输性能。

（二）通信设备安装通信设备的安装包括基站设备、传输设备、交换设备等。

在安装前，要对设备进行严格的检验和测试，确保设备的性能和质量符合要求。

安装过程中，要按照设备的安装说明书和施工规范进行操作，保证设备的安装位置准确、固定牢固。

对于基站设备，要注意天线的安装方向和角度，以保证信号的覆盖范围和质量。

对于传输设备，要做好线缆的连接和标识，确保信号传输的畅通。

对于交换设备，要进行合理的配置和调试，满足通信业务的需求。

（三）通信铁塔建设通信铁塔是铁路通信无线覆盖的重要基础设施。

在建设通信铁塔时，要根据铁路沿线的地形地貌和通信需求确定铁塔的高度和类型。

铁塔的基础施工要严格按照设计要求进行，确保基础的稳定性和承载能力。

铁塔的安装要由专业的施工队伍进行，采用吊车等设备进行组装。

在安装过程中，要注意安全，防止发生高空坠落等事故。

同时，要对铁塔进行防雷接地处理，保证铁塔在雷雨天气下的安全运行。

（四）通信系统调试通信系统调试是确保通信工程正常运行的关键环节。

高速铁路四电系统集成通信信号工程重点工程施工方法1.1 通信系统重点难点工程的施工方法及措施根据本工程的情况，在通信工程中，光缆接续质量的好坏，直接影响传输信号的质量，列为重点难点工程。

光缆接续施工在光传输系统中是至关重要的环节，选用先进的熔接机、光时域反射仪(OTDR)双向监测接续。

杜绝在雨天、大雾天及仪器仪表临界环境进行接续作业，接续时做好防尘工作，避免因灰尘、沙粒影响接续施工及接续的质量。

依据光缆接头盒安装说明书及技术交底书安装骨架(收容盘)。

为防止感应电压的累积，光缆的铠装层、金属护套和加强芯在接头处断开并且不接地。

调整好工作台固定支架上光缆的距离，使两侧光缆基本平直对应。

将光纤熔接机及接续专用工具，擦洗干净放置在操作台上。

光纤接续采用熔接法，先按顺序在每根光纤上用编码纸编上号，再在一侧光纤穿入光纤热熔加强芯。

光纤接续完毕后对接头点进行检查，出现接头点有焊纹、接点成球状、接头变细、变粗、轴向偏差、气泡等现象必须重新接续。

光缆接续施工测试，采用“终端光纤环接，测试点随接续点移动的双向监测法”，用光时域反射仪(OTDR)实时监视接续质量。

具体施工方法如下：在测试端将光时域反射仪(OTDR)通过尾纤用V型槽或耦合管连接被测光纤，将被测光纤A通过尾纤接入OTDR的光发送输出端。

根据被测光缆接续处距OTDR的距离，在OTDR上设置好起始位置、测试距离、折射率等参数，启动发送光脉冲。

OTDR的荧光屏上即可显示出被测光纤的背向散射曲线，然后把被测接头处的曲线移至荧光屏的中间，通过放大曲线，在接续处左右两边各设置两个标记，使该两标记逼近背向散射曲线，将中心标记设在接续点下降沿的起始位置，此时OTDR即可计算出接头点的接续损耗值。

将环回的光纤B接至OTDR,用同样的方法测出光纤接续处的接续损耗。

光纤测试合格后，立即用热熔加强芯加强保护，确保收缩均匀，无气泡。

每接完一根光纤，把余长盘留在收容盘内，光纤接头（加强管）放在收容盘两侧固定槽内。

铁路信号工程施工方案1. 引言铁路信号工程是保障铁路运输安全和效率的重要组成部分。

为了保证施工过程的顺利进行，本文档将详细介绍铁路信号工程的施工方案，包括施工目标、作业步骤、材料和设备、安全措施等内容。

2. 施工目标铁路信号工程施工的最终目标是确保信号设备正常运行，提高铁路运输安全性和运营效率。

具体目标如下： - 安装、调试和维护信号设备，确保其正常运行； - 完成信号设备的布置、接线和调试工作； - 提供高质量的施工服务，确保施工进度和质量满足要求； - 遵守相关法规和标准，确保施工过程安全可控。

3. 作业步骤铁路信号工程施工的一般步骤包括以下几个方面：3.1 设备安装与布置在施工开始前，需要根据设计图纸和施工方案确定信号设备的安装位置，并对布置进行评估和确认。

安装的过程包括以下步骤： - 根据设备要求进行固定和安装；- 连接电缆，并进行必要的接线。

3.2 信号设备调试安装完成后，需要对信号设备进行调试，确认其能够正常运行。

调试的步骤包括： - 检查设备的电源连接是否正常； - 对设备进行功能测试，并记录测试结果；- 调整设备的参数和设置，确保其适应实际工作需要。

3.3 线路接入在信号设备调试完成后，需要进行线路接入工作，将信号设备与铁路线路进行连接。

具体步骤包括： - 线路检查和测量，确保线路无故障； - 进行线路接线，连接信号设备和铁路线路； - 对接线进行验证和测试，确保连接正确和可靠。

3.4 信号系统联调线路接入完成后，需要进行信号系统的联调测试，确保各个信号设备之间的协调工作正常。

具体步骤包括： - 进行信号联锁、联络等功能测试； - 测试各个信号设备的控制功能和响应速度； - 确保信号系统满足设计要求和标准。

3.5 安全测试和验收在所有施工工作完成后，需要进行安全测试和验收工作，确保施工过程符合安全要求。

具体步骤包括： - 进行安全性能测试，包括故障模拟和应急处理测试； - 组织专业评审团队进行验收，确保施工质量达到要求； - 提供施工文件和记录，包括图纸、工艺文件、设备清单等。

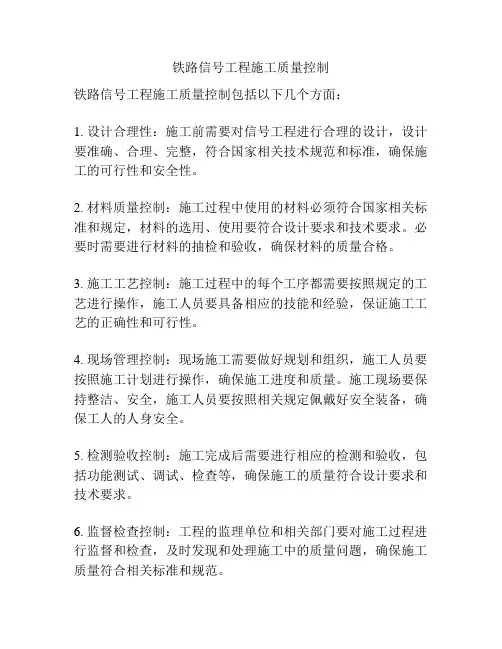

铁路信号工程施工质量控制
铁路信号工程施工质量控制包括以下几个方面：
1. 设计合理性：施工前需要对信号工程进行合理的设计，设计要准确、合理、完整，符合国家相关技术规范和标准，确保施工的可行性和安全性。

2. 材料质量控制：施工过程中使用的材料必须符合国家相关标准和规定，材料的选用、使用要符合设计要求和技术要求。

必要时需要进行材料的抽检和验收，确保材料的质量合格。

3. 施工工艺控制：施工过程中的每个工序都需要按照规定的工艺进行操作，施工人员要具备相应的技能和经验，保证施工工艺的正确性和可行性。

4. 现场管理控制：现场施工需要做好规划和组织，施工人员要按照施工计划进行操作，确保施工进度和质量。

施工现场要保持整洁、安全，施工人员要按照相关规定佩戴好安全装备，确保工人的人身安全。

5. 检测验收控制：施工完成后需要进行相应的检测和验收，包括功能测试、调试、检查等，确保施工的质量符合设计要求和技术要求。

6. 监督检查控制：工程的监理单位和相关部门要对施工过程进行监督和检查，及时发现和处理施工中的质量问题，确保施工质量符合相关标准和规范。

7. 质量记录考核控制：施工过程中要做好相关的质量记录和档案，包括施工计划、检测报告、验收记录等，以备后期的考核和评价。

以上是铁路信号工程施工质量控制的主要内容，通过严格按照质量控制要求进行施工，可以保证信号工程的质量和安全性。

铁路信号施工规范铁路信号施工规范是指在铁路信号工程施工过程中，遵循的一系列规范和标准。

以下是一份可能的铁路信号施工规范，大致包括施工前的准备、施工过程中的注意事项以及施工后的验收等方面。

1. 施工前的准备1.1. 对施工区域进行仔细勘测，确保施工区域符合信号设备的要求。

1.2. 编制详细的施工方案和施工图纸，并组织相关人员进行培训，确保施工人员熟悉施工方案。

1.3. 确定施工所需的材料和设备，并进行充分的采购准备。

2. 施工过程中的注意事项2.1. 在施工现场设置合理的安全警示标志和隔离措施，确保施工区域的安全。

2.2. 严格按照施工方案和施工图纸进行施工，不得擅自改动施工设计。

2.3. 施工过程中应进行有效的通信，确保施工人员之间的沟通畅通。

2.4. 施工中使用的设备要进行定期维护和保养，确保设备的正常运行。

2.5. 施工现场应保持整洁，材料和设备应分类摆放，确保施工顺利进行。

3. 施工后的验收3.1. 确保施工完工后的信号设备满足相关标准和要求，进行相关检测和调试工作。

3.2. 对施工工程进行全面的验收，并进行相应的记录和归档工作。

3.3. 在完工后尽快清理施工现场，恢复铁路交通的正常运行。

3.4. 对施工工程的质量进行评估和总结，及时纠正存在的问题，并进行相关改进措施。

以上仅为简要的铁路信号施工规范，具体的规范还需根据具体的信号工程和施工环境进行进一步细化和制定。

在施工过程中，应充分考虑施工安全、工程质量和效率等方面的要求，确保信号设备的安全可靠运行。

同时，也应积极采用先进的技术手段，不断提高施工效率和质量水平，为铁路运输的安全和发展做出积极贡献。

铁路信号施工方案引言铁路信号施工是确保铁路交通安全运行的重要环节。

正确实施信号施工可以提高铁路交通的准确性和可靠性，避免事故的发生。

本文档旨在介绍铁路信号施工的方案及相关注意事项。

一、信号施工概述1.1 施工目的铁路信号施工旨在确保铁路交通的安全运行，调整和维护信号设备，提供准确的信号指示，以确保列车能够按照预定的计划行驶。

1.2 施工范围信号施工范围涵盖信号设备的安装、调试及维护等工作。

具体施工范围根据实际情况而定，可以包括信号灯、轨道电路、信号机、电力设备等。

1.3 施工时间信号施工时间需要在列车开行计划中合理安排，以避免对正常列车运行造成影响。

必要时，可以在夜间或非高峰期进行施工。

二、信号施工步骤2.1 施工筹备在信号施工实施之前，需要进行充分的筹备工作。

包括制定施工计划、组织施工人员、准备所需工具和材料等。

2.2 施工区域划分根据实际情况，将施工区域进行划分。

确保施工区域清晰明确，同时避免对正常列车运行造成影响。

2.3 施工设备准备确保所需的施工设备和工具准备充分，并且符合相关的安全标准。

2.4 施工工艺流程根据信号施工计划，按照规定的工艺流程进行施工。

包括设备安装、连线调试、电气接地等。

2.5 施工质量检查在施工过程中，进行质量检查，确保信号设备的安装和调试符合相关标准和要求。

2.6 施工记录和报告及时记录施工过程中的重要信息，并撰写施工报告，以备将来参考和复查。

三、信号施工安全措施3.1 工地安全警示施工现场必须设置明显的安全警示标志，包括施工区域的标志、安全警示牌等，以提醒工作人员和过往行人注意安全。

3.2 人员防护施工人员必须穿戴符合要求的个人防护装备，包括安全帽、防护鞋、手套等，以保障人员的安全。

3.3 施工设备安全施工设备必须符合安全要求，经过合格的检测和试验，并设置必要的安全保护装置。

3.4 交通安全保障在信号施工期间，需要采取必要的交通管理措施，确保施工期间铁路交通的安全通行。

铁路信号改造施工方案1. 引言铁路信号改造施工方案是铁路运输部门为提高信号系统安全性和运行效率而进行的一项工程。

本方案旨在介绍铁路信号改造施工的相关步骤、时间表、工程要求和风险控制措施等内容。

2. 施工步骤2.1 收集数据首先，需要收集与信号改造相关的数据，包括原信号系统的设计文件、线路拓扑图、设备清单以及相关技术规范等。

2.2 制定施工计划根据收集到的数据和实际情况，制定信号改造的详细施工计划。

该计划需要包括施工过程、具体任务、工期、施工人员安排以及物资采购等内容。

2.3 施工准备在实际施工之前，需要进行一系列的施工准备工作，包括设备检查、线路勘测、工具准备、安全培训、施工队伍组织等。

2.4 设备拆除与安装根据信号改造方案，对原有的信号设备进行拆除，并安装新的信号设备。

在此过程中，需要注意安全问题，确保施工人员的安全。

2.5 调试与测试安装完成后，需要进行信号设备的调试与测试工作，以确保设备正常工作，并符合相关技术规范要求。

2.6 客运试运营在信号设备调试完成后，进行一段时间的客运试运营，以验证新信号系统的可靠性和稳定性。

2.7 施工总结与验收信号改造工程结束后，对整个施工过程进行总结，并进行最终验收。

3. 时间表步骤时间收集数据1周制定施工计划2周施工准备1周设备拆除与安装根据实际情况调试与测试2周客运试运营1个月施工总结与验收1周4. 工程要求4.1 安全要求在整个施工过程中，安全是首要考虑的因素。

必须严格按照相关安全规范进行作业，并提供必要的安全保护装备和工程防护措施，确保施工人员的人身安全。

4.2 质量要求施工过程中，必须严格按照相关技术要求和设计规范进行操作，并确保施工质量符合标准。

对安装设备的实施细节、连接方式等都有严格的要求。

4.3 进度要求按照施工计划的时间表进行施工，确保工期的合理性和项目进度的顺利进行。

同时，要有应急措施应对可能出现的延迟或紧急情况。

5. 风险控制措施5.1 安全风险为降低施工过程中的安全风险，施工过程中应加强监管，严格遵守安全操作规范，提供安全培训，并配备相关的安全保护装备和工程防护措施。

铁路通信工程的施工技术要点及质量控制措施铁路通信工程是铁路运输系统中的重要组成部分，它对于保障铁路的安全运行、提高运输效率以及提升服务质量都具有至关重要的作用。

随着铁路运输的不断发展和技术的不断进步，铁路通信工程的施工技术和质量控制也面临着更高的要求。

一、铁路通信工程施工技术要点（一）光电缆线路施工技术要点光电缆是铁路通信系统中传输信息的重要载体。

在施工前，需要进行详细的现场勘查，确定光电缆的铺设路径，并避开可能存在的干扰源和障碍物。

1、线缆敷设施工时要注意线缆的弯曲半径，避免过度弯曲导致线缆损伤。

同时，要确保线缆的敷设深度符合设计要求，以防止受到外界的机械损伤和环境影响。

2、接续与成端光电缆的接续和成端是保证通信质量的关键环节。

接续时要保证接头的清洁，采用高精度的接续工具，确保接续损耗在允许范围内。

成端时要做好密封和防潮处理，防止水汽进入影响通信性能。

（二）通信设备安装施工技术要点1、基站设备安装基站设备的安装位置要符合设计要求，确保信号覆盖范围和传输质量。

安装过程中要注意设备的固定牢固，避免在运行过程中发生松动。

2、传输设备安装传输设备的安装要严格按照设备说明书和施工规范进行，保证设备的接地良好，以防止电磁干扰和雷电影响。

（三）铁塔施工技术要点铁塔是铁路通信系统中用于支撑天线的重要结构。

1、基础施工铁塔基础的施工质量直接关系到铁塔的稳定性。

在施工过程中，要确保基础的尺寸、强度和地脚螺栓的位置符合设计要求。

2、塔身安装塔身安装时要采用正确的安装方法和工具，保证塔身的垂直度和各节之间的连接牢固。

同时，要注意施工安全，做好防护措施。

（四）无线通信施工技术要点1、天线安装天线的安装位置和方向要精确调整，以实现最佳的信号覆盖和接收效果。

安装过程中要注意天线的防护，避免受到外界的损坏。

2、频率规划合理的频率规划是保证无线通信系统正常运行的关键。

要根据铁路沿线的电磁环境和通信需求，制定科学的频率分配方案。

谈铁路信号施工的重点工艺措施摘要：随着铁路信号的广泛应用和信号技术的发展，利用铁路信号改善铁路员工劳动条件、提高铁路运输经济效益、增强车站和铁路区间通行能力已经成为当前一项重要的现代化技术和手段。

随着近些年我国对交通事业投入力度的不断加大，提高铁路信号质量已成为发展民生的关键所在。

铁路信号的质量不仅会影响到人们的出行安全，同时也会限制列车的运输速度和经济效益。

因而为了进一步加强铁路系统工艺稳定，提高铁路运营质量，应该直接从铁路信号施工过程出发，确保铁路的安全质量能够得到有效控制。

关键词：铁路；信号；施工重点；工艺措施引言我国高速铁路信号控制技术已经能够达到世界的先进水平，在技术领域上也不断实现突破，所以更需要进一步加强铁路信号工程技术施工管理工作，以此来满足工程建设的基本要求；优化施工成本，节省施工投资，实现施工故障问题的解决。

1 铁路信号工程概述铁路信号包括色灯、声音、手势信号等。

如今在铁路系统运营中，最为常见且使用频率最高的便是色灯信号。

当列车在轨道上行驶的时候，如若行驶正前方有任何突发事变，或是需要进行铁路变道时，色灯会根据列车的位置，及时调整色灯颜色。

一般来说色灯信号的作用有两种。

第一种，行车；第二种，调车。

另外，根据色灯建设位置的不同，色灯信号也会有不同的涵义。

例如能够分为车站、行车和区间以及列车自动化运行等。

受科学技术的制约，每逢技术进步，铁路信号的质量以及应用便会得到进一步发展。

目前，我国的铁道信号正朝着数字化、智能化、综合性方向发展。

2 铁路信号施工的主要问题2.1 防雷接地与电磁兼容性问题在具体的铁路运营过程中，信号系统不可避免地存在一些问题。

究其原因，主要是由于信号灯之间的连接，或缺乏相关的地面设备的保护。

一旦发生恶劣天气状况，再出现接地设备的连续性，就很容易发生信号故障，而且还会引发铁路信号的运作负荷过高，导致更大的安全隐患。

此外，它是电磁兼容性问题。

由于其技术水平低，以往的信号系统还没有充分考虑电磁兼容问题。

铁路信号工程施工工艺⑴电缆线路施工工艺和方法电缆施工工艺流程见图7.2.6.1。

图 7.2.6.1 电缆施工工艺流程图①线路复测复测内容：根据设计施工径路图，确定电缆径路走向的相对位置和数量。

②电缆单盘测试电缆单盘测试时，对号检查所有芯线有无断线、混线。

各种线对抽测一对环线电阻，换算长度作为电缆盘上的电缆长度考核数据。

测量每一根芯线对其他所有芯线及金属护套之间的绝缘电阻。

测量低频四线组的电容耦合系数K1和对地不平衡电容e1、e2。

③配盘电缆配盘，根据复测线路台帐、单盘测试结果和电缆出厂数据，综合考虑地形、桥、隧位置进行配盘。

电缆配盘时，重点考虑配盘后整个区段的K1、e1、e2值，加感节距内按K1、e1、e2相邻抵消计算接续交叉方式，节距间交叉方式按相邻节距内累计交叉抵消计算交叉方式。

④缆沟清理电缆敷设前，对隧道、桥梁已施工的电缆沟槽进行清理。

缆沟成形经自检及监理工程师检查合格后，方可敷设电缆。

⑤敷缆及回填电缆敷设前，在已施工好的沟底垫上细沙或细土。

首先，依据电缆配盘卡片对盘号和电缆的A、B端进行确认。

敷设时设专人指挥，做到步调一致，不得压、折、摔、拖、扭曲电缆，不得在地上拖拉电缆，不能有硬弯、背扣，以免影响电缆的特性指标。

人工敷设电缆时，人员间距为5～10m，不得将电缆拖在地上。

电缆放入沟内后，先回填20～30cm细土或细砂，再全部回填。

沟内严禁回填大石块，回填夯实后的土应高出地面。

⑹电缆防护电缆穿越防护钢管时必须使用橡胶垫或加喇叭口保护，每处保证有人看守，避免光、电缆穿钢管时受到损伤。

敷设时，要先除去钢管两端的毛刺和尖棱角，对需埋入地下的钢管在外壳上涂防腐漆或沥青，对需明敷的钢管则采用热镀锌。

钢管内径应符合设计规定。

⑺电缆接续采用专用连接器进行电缆接续。

铁路信号系统施工方案、技术措施及调试介绍本文档旨在提供一份关于铁路信号系统施工方案、技术措施及调试的概述。

施工方案1. 施工前的准备工作：- 检查信号系统设备是否完好无损。

- 研究施工区域的地形和环境条件。

- 制定详细的施工计划，包括施工时间和资源安排。

2. 施工过程中的工程措施：- 确保施工区域的安全性，采取必要的安全防护措施。

- 按照设计要求和技术标准进行信号系统设备的安装和布线。

- 进行必要的测试和调试工作，确保设备正常运行。

- 记录施工过程中的关键节点、问题和解决方法。

3. 施工后的验收工作：- 对施工完成的信号系统进行全面的验收测试。

- 确保安装和调试过程中的问题得到解决。

- 编制详细的施工报告，包括施工过程的总结和建议。

技术措施1. 信号系统设备的选择：- 根据实际需求和技术要求选择适用的信号系统设备。

- 确保设备的可靠性和稳定性。

2. 施工过程中的技术要点：- 合理安排信号系统设备的布局和连接方式。

- 保证信号系统设备与其他系统的良好兼容性。

- 严格遵守信号系统设备的安装和调试规范。

3. 调试工作的技术要求：- 对信号系统进行逐项测试，确保各项功能正常运行。

- 保证信号系统的准确性和灵敏度。

- 进行全面的系统调试，包括硬件和软件的测试和优化。

调试工作1. 调试前的准备工作：- 清理信号系统设备，确保没有杂质或故障。

- 确认信号系统的供电和通信系统正常工作。

- 准备必要的调试工具和设备。

2. 调试过程中的步骤：- 按照调试计划逐步测试信号系统的各项功能。

- 发现问题时及时记录并进行分析，找出原因并解决。

- 与其他部门或供应商进行协作，解决调试过程中的技术问题。

3. 调试后的验收工作：- 对调试完成的信号系统进行全面的功能测试。

- 确保信号系统的稳定性和可靠性。

- 编制详细的调试报告，包括问题和解决方法的总结。

以上为铁路信号系统施工方案、技术措施及调试的概述。

具体的施工方案和调试过程应根据实际情况进行详细制定和执行。

铁路信号设备安装施工方案及三措一、引言本文档旨在提供铁路信号设备安装施工方案及三措的详细说明。

该方案旨在确保信号设备安装工作能够顺利进行，同时保证施工过程中的安全性和合规性。

二、施工方案1. 施工准备- 指定专业施工团队：确保信号设备安装工作由经验丰富的专业团队进行，以确保工作质量和安全。

- 测量和标记：在施工前，进行必要的测量和标记，以确保信号设备的精确定位和准确安装。

2. 设备安装- 按照规范进行安装：根据相关技术规范和标准，按照正确的程序和方法进行信号设备的安装，以保证其正常运行。

- 检查和测试：在安装完成后，进行必要的检查和测试，以确保信号设备的功能正常，并能满足相关安全要求。

3. 验收和报告- 验收：由相关部门进行信号设备安装的验收，并对施工过程和结果进行评估。

只有经过验收合格的设备，才能投入使用。

- 编写施工报告：根据实际施工情况，编写详细的施工报告，包括工作内容、安装过程、遇到的问题及解决方法等。

三、安全三措1. 双重安全保障- 严格遵守安全规定：施工人员必须严格遵守安全规定，戴好安全帽、系好安全带等，确保施工过程中的人身安全。

- 设备安装前的检查：在信号设备安装前，必须进行安全检查，确保设备本身没有安全隐患。

2. 故障应急措施- 设备备用方案：在施工现场，必须准备备用设备，以应对可能发生的设备故障，避免对铁路交通造成影响。

- 快速响应故障：一旦发生设备故障，必须快速响应并采取措施进行修复和恢复，以确保信号设备能够正常工作。

3. 施工现场管理- 安全警示标识：在施工现场设置明显的安全警示标识，以提醒施工人员注意安全。

- 施工现场巡视：安排专人进行施工现场巡视，及时发现和解决安全隐患，确保施工现场的安全。

四、总结本文档提供了铁路信号设备安装施工方案及三措的细节说明，以确保信号设备安装工作的顺利进行。

该方案注重施工准备、设备安装、验收和报告，同时提出了安全三措，包括双重安全保障、故障应急措施和施工现场管理。

信号工程施工技术及工艺标准一、室外电缆工程1）、挖电缆沟1.电缆经路选择在路基边坡坡脚外1米内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆.对因条件限制不能设在护网或围墙内(de)电缆,采取以下防护措施:在电缆沟上部安装警示板,并在其上加倍设置电缆标和警示牌密度.2.电缆沟直、低平,沟内无石块和容易损伤电缆(de)杂物.3.电缆沟深度:(1)站内路肩米(电缆曹防护、钢管防护地段沟深同),区间和路基下(de)站内电缆沟米.(2)穿越股道、公路(de)沟深和引入电缆沟深度相同(股道下防护管上面距路基土面不得少于米).4.平行于股道(de)干线电缆距最近钢轨轨底(de)距离:(1)在线路外侧,应不少于2米(当路基宽度不够时,在保证轨底边缘与电缆(de)斜面距离不少于2米(de)原则下,此距离可减至不少于米.(2)在线路间不少于米(线间距为米时,不得少于米).2）、电缆敷设:1.信号设备所采用(de)电缆规格、型号应符合设计文件规定.2.电缆允许在任何水平差(de)径路上敷设,敷设时其弯曲半径应不少于:(1)全塑电缆为其外径10倍.(2)铠装电缆为其外径15倍.3.电缆敷设前应进行单盘测试,电缆敷设后及接续配线前,进行施工测试;接续配线前(de)测试数据,做为电缆隐蔽工程测试记录.4.电缆应缓和(de)敷设在沟内,使其有一定(de)自然弯曲,其附加长度,一般包括:(1)室内储备量为5米(另加实际引入和做头所需长度);(2)设备间电缆每端出土及做头各2米;(3)桥、较大涵洞、隧道两端储备量各不少于5米,并能满足电缆热胀冷缩(de)需要.桥面上电缆槽及桥两端采用防护钢管外水泥包封.5.电缆尽量不接续,购货前,测量好实际长度订购.不得以时,站内地上接续,区间地下接头盒接续.地下接续后不得回填,每站全部地下接续完毕后,经现场测试、验收合格后,方可回填,并及时埋设接头标.6.电缆沟内敷设多根电缆时,需排列整齐,互不交叉,如需分层敷设时,其上下层间距不得少于米.7.电缆标、警示牌设置原则v:直线段每50米设置一个电缆埋设标,再隔50米设置一个警示牌,再隔50米设置一个电缆标,以此类推.下列处所应埋设电缆标:(1)电缆在转向及分支处无电缆盒时;(2)电缆长度超过50米(de)直线中间点;(3)电缆地下接头处,其标桩应有"接续标"字样,并注明埋深、电缆编号,竣工图要有显示.(4)电缆穿越障碍物时(如大型管道、高压电缆等) 过轨、公路、干河需在适当地点标明电缆路径.8.纽绞电缆敷设前应确认A、B端,并注明标志.9.电缆警示牌采用路局指定(de)专用大理石标牌.3）、电缆防护1.站内范围干线电缆应全部采用水泥槽或阻燃材料电缆槽防护,电缆槽平整,接头无缝隙.电缆槽要留有三分之一空余量.埋深为上盖距地面450米.槽内电缆应排列整齐、互不交叉.2.电缆穿越铁路(包括预留线路)(de)地方,选用钢管(或PVC管)防护,防护管两端应各超出枕木头不少于米.防护管(de)内径应为电缆外径(de)倍以上.电缆穿过防护管后,应用麻布条缠包堵严电缆管口.防护管两端头挖(de)比电缆沟底略深一些,防止日后防护管受力下沉,管口上部割伤电缆,出土应注意堆放,勿污染石喳.防护管平置于沟底,用沥青麻布片封堵两边管口,回填时应分层夯实,回填石喳捣固.3.电缆穿越公路敷设时.应用钢管防护.防护管两端应伸出公路边沿各1米.4.电缆过桥、涵两端外漏(de)防护钢管及向桥涵方向2米范围内,必须采用水泥包封处理,电缆经路上外漏(de)防护钢管,必须采用水泥包封处理.电缆防护地段作黑白相间(de)斑马线明示.5.电缆穿过水沟、水渠敷时,一般以钢管防护.同时,为了防火,须采取水泥封堵防护措施.6.过桥涵、路堑(de)要全部贯通砖砌(或水泥电缆槽防护),并油饰斑马线,外挂电缆钢槽、铁管防护,且在桥涵两端入地处砖砌和水泥砌实并油饰斑马线,桥头折角处进行特殊处理,防止电缆管角磨损造成混线、接地.7.电缆与热力管、煤气管、燃料管交叉时,可用钢管防护;8.电缆与地下其他管道交叉时,其防护要求:(1)交叉点(de)垂直距离不少于时,应采用软土(砂)砖防护,防护长度为两端伸出交叉点1米；（2）电缆在其他管道下面通过时,电缆沟底可不加砖防护.若在其他管道上面通过时,电缆四周均应加砖防护.防护长度为两端各伸出交叉点1米.9.电缆与建筑物、管道平行敷设时(de)防护要求:(1)电缆与地下建筑物接近时,应保持互相间距离不小于米,如达不到上述要求,则采用防护措施,一般采用软土(砂)砖防护或管道防护;(2)不准将电缆敷设在热力管、煤气管、液体燃料管(de)上面或下面(交叉除外),当与上述管道平行敷设时,其防护要求:距热力管一般不少于2米.当小于2米而大于米时,电缆与热力管道间需装隔热材料防护;距煤气管道液体燃料管道一般不小于1米;距上下水管一般不小于米.当小于米时,应采用软土（砂）砖防护.10.信号电缆不得与电力电缆同沟敷设,距离不小于米;交叉敷设时,信号电缆也应在上面,其交叉点垂直距离不得小于米.若小于米时,采用管道防护.管道两端应各伸出交叉点1米,管道与电力电缆(de)距离应有米以上(de)间距.11.信号电缆与信号电缆交叉时,其交叉点垂直距离应不小于米,并用软土隔离.12.从路基坡脚下到路基上(de)电缆埋深不小于米,并砌砂浆片石护坡,其砂浆片石宽度不小于上下电缆沟长度(de)二分之一.13.电气化区段电缆钢带和铝护套应可靠接地,不得存在虚接和打火现象;内屏蔽数字信号电缆屏蔽层应可靠接地.二、箱盒安装电缆做头、配线1.采用防盗型箱盒,各种箱、盒无破损裂纹,打磨光滑,箱盒盖严密、通风(设有对流通风孔)、防潮作用良好.箱盖外加支撑架,盖内有"严禁放物"红色字样,有二次防尘玻璃.2.轨道电路送受端均采用变压器箱,变压器箱或电缆盒基础顶面与钢轨顶面平.变压器箱或电缆盒突出边缘距线路轨头内侧应不小于米,变压器箱盖均向所属线路外侧方向开.3.作为中间接续(de)电缆盒、方向盒安装,一般与轨道平行,基础顶面应露出地面米,并应排水良好,尽量减少对过往车辆(de)影响.4.电动转辙机用电缆盒,一般安装在岔前,引入口向岔后方向,基础顶面与钢轨底面平.5.轨道电路变压器箱或电缆盒基础顶面与钢轨顶面平.电化区段扼流变顶面与变压器箱平,钢轨侧与变压器箱齐,距绝缘节两端距离均匀排列.为保证大机清筛作业,轨道箱距钢轨外沿不少于米,箱线、扼流变线适当加长.6.电缆盒、变压器箱引入孔亦应用胶堵封严.采用冷封胶灌注,空余胶室也灌注,胶面应整洁明亮.进出口胶堵防护.灌注绝缘胶后(de)胶面应整洁明亮,胶面高度可低于电缆护套5-10mm.7.各种箱、盒端子编号:(1)HZ-12、HZ-24电缆盒端子编号,从基础开始,顺时针方向编号；（2）方向电缆盒编号,面对继电器室,以“1点钟”位置为1号端子,按顺时针方向依次编号,1号端子注明标记；（3）变压器箱端子编号,靠箱子边为奇数,靠设备边为偶数,站在箱子引线口一侧,自右向左依次编号；8.电缆做头、配线统一整齐.箱、盒内干净无杂物,芯线不得损伤,线头要紧固.方向盒主电缆做成喷泉状,付电缆在箱壁盘大圈(分体式方向盒在板上),每根电缆挂电缆去向牌.9.一个端子柱上允许最多上三个线头,并用垫圈隔开,每个端子柱上都应有两个螺母紧固.引入口要堵塞或堵板完好.箱内配线附有配线图,电缆芯线应有明显(de)编号铭牌和来去向铭牌.10.信号箱盒电缆走线孔使用密封胶进行封堵,箱盒采用橡胶盘根.11.电缆对接盒两方向电缆型号芯线数应一致,备用电缆按设计图上在端子柱上(芯线全部对接于端子上).12.信号设备电缆,自机械室室外分线盘至道岔、信号机、轨道电路终端盒贯通一对芯线并绘制备用电缆配线图,电缆上端子标牌明示.竣工图一并绘制.13.电缆配线增加辅助线环,线头套3mm套管.辅助线环上下有垫片.14.箱盒内端子铭牌齐全.有塑封配线图和接线图.高柱信号机变压器箱基础顶面与轨要平,箱子边缘距机柱450mm.15.矮型出站信号机变压器箱与基础间采用45°斜面法兰盘焊接钢管连接.16.方向盒基础与轨道平行,基础顶面应露出地面300-400,并应排水良好,设置在对过往车辆无影响地段.多个方向盒在一起时,排列整齐,两盒间距300mm.三、地面固定信号机安装1）、信号机安装一般要求1.信号机(de)规格、型号和灯光配置应符合设计.机构(de)零部件应完整无破损,电缆金属护套应进行屏蔽连接.2.透镜式色式信号机(de)透视孔完好,灯室互不串光,并不因外光反射而造成错误显示.3.信号机设置位置应符合设计有关规定和现场定测位置(de)要求.有条件(de)应使信号机突出边缘距线路轨头内侧不小于米.4.各部螺丝无松动,螺丝不滑扣,螺帽须拧固,螺栓应伸出螺帽外,最少与螺帽平.5.箱盒器材完好,并固定牢固.高柱信号机号码采用60×40㎜(de)大号字体反光号码牌,安装在机柱正面,距轨面两米(de)地方,矮型信号机写在信号机构(de)背面盖上,见维规.6.信号机上道前,必须经过检测车间显示激光调整,区间信号机改双灯单丝灯座,站内列车和重点部位调车信号机采用一体化点灯单元.7.信号机点灯变压器采用XDZ或BXC点灯单元.8.信号机同时点两个灯及以上时,XJF220液压断路器容量不小于1A.信号机及箱盒硬化面完好,整洁,排水良好.2）、高柱色灯信号机安装1.高柱信号机采用铝合金机构;同一机柱上安装(de)多机构,灯中心应在同一直线上(引导信号机构、机柱下附调车信号机构及表示器除外);机构托架应水平.机构安装方向应使连续显示距离达到最远.2.水泥信号机柱(de)规格型号,应符合设计.使用质量标准应符合下列规定:裂缝宽度与损坏程度超过下列规定者,不得使用;裂缝宽度超过1㎜者;裂缝宽度虽在㎜内,但整圈裂通,并超过两处,且裂缝之间距离又小于500㎜者;混凝土面损伤、脱落、并纵向主筋外露者;机柱碰伤至弯曲最大失度超过L/200者（L为机柱长度).各项裂缝宽度,均以机柱按两规定支点(距两端平放(de)实测数字为准.3.信号机柱应垂直于地面装设,其倾斜量在距钢轨面5米高处向下放垂线时,在轨面处(de)水平距离不大于36㎜.泥水柱顶端须封闭,不进雨雪.4.信号机(de)机柱、梯子、机构安装,均不得侵入建筑限界,机柱埋深均应符合规定.(埋深为机柱全长18~20%).5.设在路基面狭窄、坡度较陡地点(de)信号机,应采用片石、水泥砂浆砌围,砌围边缘距信号机边缘不得小于800㎜.6.当土壤含水量较大或可塑性(de)砂质粘土,土质不好时,机柱坑底应增设混凝土底盘或夯填碎石,防止机柱沉陷.7.高柱信号机(de)机构下方应装有作业台,机构门不缺油,按照电化区段标准接地,安全地线连接贯通地线,连接牢固符合要求.8.信号机梯子(de)规格应与机柱配套使用;信号机梯子使用镀锌型,梯子无弯曲、变形、伤残、锈蚀等现象;梯子中心与机柱中心一致;支架水平;梯子安装方向与所属线路中心线路垂直.9.信号机及其附属变压器箱(或电缆盒)培土方正平坦,边坡坡度为45°左右,培土高度为变压器箱(或电缆盒)基础面以下150±50㎜,机柱根培土直径不小于1200㎜,并夯实.10.高柱列车信号机采用铝合金组合式机构.采用反光牌标志.3）、矮型色灯信号机安装1.矮型信号机基础应埋设平稳,基础面应高出所属线路250±50㎜,其倾斜量在300㎜间距处不超过10㎜.2.矮型信号机培土方正平坦,培土高度为基础面以下500±50㎜,培土顶面边缘距基础边缘400㎜左右,边坡坡度倾斜为45°左右.4）、信号机配线要求1.信号机配线:信号机机柱线采用电缆引入;一般配线采用48×㎜2多股阻燃绝缘软线,条件线应采用同其相对应(de)灯光颜色一致(de)配线,线条应无中间接头和绝缘破皮现象,并套以塑料软管防护;线头无病害;线把邦扎整齐,线把在机柱、箱、盒进出口处应设有防护.2.一个端子柱上允许最多上三个线头,并用垫圈隔开,每个端子柱上都应有两个螺母禁固.3.变压器箱内配线颜色与灯光颜色同,线把加铁线套塑料管主筋,在端子板下方绕箱壁走线把.四、轨道电路1）、绝缘设置原则1.在轨道电路区段内(de)轨距保持杆、道岔连接杆、道岔连接垫板、尖端杆,各种转辙机设备(de)安装装置和其他具有导电性能(de)连接两钢轨(de)配件,均应安装绝缘,轨道电路区段(de)各种绝缘装置,应保证绝缘良好,钢轨绝缘(de)各零件应齐全、完整无损,螺栓应拧紧.2.轨道绝缘(de)设置应符合设计要求.信号机处(de)两钢轨绝缘当不能设在同一坐标处时,进站、接车进路及调车信号机处(de)钢轨绝缘可装在信号机前方或后方1米(de)范围内;出站和单线或复线自动闭塞区间(de)单置通过色灯信号机处(de)钢轨绝缘,可装在信号机前方1米或后方米(de)范围内.3.调车区段轨道电路(de)两钢轨绝缘,应并列安装时,错开(de)距离(死区段)不得大于米.4.两相邻死区段间(de)间隔,,或与死区段相邻(de)轨道电路(de)间隔,不宜小于18米;当死区段(de)长度小于米时,上述间隔允许小于18米,但不得小于15米.5.电化区段(de)交叉渡线菱形部分轨道电路死区间长度不大于米.(是必须实地测量纳入原始记录控制).6.安装在警冲标内方(de)钢轨绝缘,除渡线外,应安装在距警冲标计算位置不小于米,距警冲标实际位置不大于4米(de)地点.当不得已必须安装在警冲标内方小于米地点时,应按侵入限界考虑.7.钢轨绝缘采用高强度绝缘,每个绝缘垫处使用双垫,安装应做到钢轨、槽型绝缘、鱼尾板之间吻合.螺栓平直紧固,绝缘零部件齐全无损伤.钢轨接头处(de)轨道绝缘、其顶面与钢轨面齐平.8.电气集中联锁车站(de)牵出线、机待线、出库线入口处(de)调车信号机前方,设有轨道电路时,其长度不得小于50米.9.专用线入口处(de)调车信号机前方,应有不小于400米长(de)电码化区段.10.在半自动闭塞区段(de)电气集中联锁车站,接近区段(de)钢轨绝缘,宜安装在预告信号机前方100米处.11.异型钢轨接头处,不得安装钢轨绝缘.12.在平交道口公路路面处,不得安装钢轨绝缘.应安装在距公路路面两侧2米外(de)适当地点.13.在锁闭进路进行调车(de)车站,调车进路,岔前钢轨绝缘,应安装在距尖轨前最近(de)基本轨接缝处.2）、道岔绝缘安装1.道岔绝缘(de)零部件应齐全无损伤,螺栓平直紧固,绝缘垫采用高强度双垫.2.设有电码化设备(de)道岔区段,钢轨极性绝缘不宜安装在正线上.3）、轨道接续线安装1.钢轨接续线采用双套苏式勾线.2.钢轨接续线铆接应牢固,无伤痕.塞钉不打弯,塞钉打入深度至少与钢轨平,以露出钢轨内侧1-5㎜为宜.4）、钢轨引接线安装1.钢轨引接线使用双线,采用小水泥双枕固定方式.箱盒侧,过轨处采用黄油抹,橡皮胶或电缆外皮包扎.小水泥枕上用两个直径10㎜螺丝加扣件固定引接线.2.钢轨引接线沿枕木部分,应平直固定良好.3.钢轨引接线与变压器箱,电缆盒连接时,应将螺母拧紧,不得有松动现象.结缘片、管应完整无破损现象,并性能良好.内侧应加直径6㎜镀锌大铁垫和弹簧垫.4.钢轨引接线使用双根、防腐、防混等阻线.采用过轨卡子固定方式.箱盒侧、过轨处采用黄油涂抹,橡胶皮或电缆外皮包扎.无挂网地段,全部采用电气化标准箱盒引接线.钢轨引接线与变压器箱、电缆盒连接时,箱、盒内外侧应加直径6㎜镀锌大铁垫和镀锌弹簧垫.5.为保证大机清筛作业,轨道箱距钢轨外沿不少于米,箱线、扼流变线适当加长. (UM71)区段(de)引接线用70㎜2,(de)钢线与钢包铜线并用方式(一钢一铜)或采用双钢线.7.电化区段横向连接线采用双根95㎜2护套铝绞线并埋设入地;扼流变压器增设中心连接板辅线,采用46㎜2包胶钢绞线.5）、轨道电路送、受电端设备安装1.安装在送、受电端箱盒内(de)各类器材、元件,质量良好,排列整齐,安装牢固,室外轨道保险采用HA-MAG/SA-B液压断容器,箱内器材出厂铭牌齐全.变压器有端子使用说明.2.箱、盒内设备间配线一般采用48×㎜2多股阻燃绝缘软线,配线不破、不老化,整洁、绑扎整齐,中间无断股、线头无病害.3.相邻两轨道电路区段(de)极性(相位)应交叉布置.4.轨道电路箱、盒用大小号字体按用途(de)代号书写在箱、盒盖上并注明轨道电路(de)送、受电端,参照现行违规.5.送、受电箱、盒周围硬面化良好,整洁无杂草,排水作用良好.6.轨道电路防雷采用路局推广使用(de)综合防雷器材.7.补偿电容采用铁道部CRCC认证(de)密封无维护型组合电容（带防护盒）.8.扼流变压器采用开气隙扼流变压器、室内配合使用HF4-25防护盒.五、道岔转辙装置安装1）、道岔安装装置1.统一采用125×80×12㎜(de)角钢镀锌安装装置.2.道岔转辙装置(de)安装符合安装标准要求:(1)固定长角钢(de)铁应与钢轨密贴(腹部除外);(2)长绞钢应与单开道岔直股基本轨或对称型道岔中心线垂直;(3)固定道岔转辙设备(de)短角钢应与长角钢垂直;(4)密贴调整杆、表示杆(或封闭杆)、尖端杆与长角钢之间应平行,其偏差前后各不超过20㎜(系指尖端杆至长基础角钢(de)两端因钢轨爬行而引起(de)位移);(5)道岔转辙设备应与单开道岔直股基本轨或对称型道岔对称中心线平行,其偏移不得超过10㎜(系指转辙机外壳纵侧面两端与基本轨垂直距离(de)偏差);(6)密贴调整杆动作时,其空动距离不得小于5㎜,调整丝扣(de)露出螺母外部分,两边长度大致相等;(7)角钢安装防止与轨底垫板(滑床板)摩抗混电,绝缘板伸出铁垫板不超过5㎜复式交分可允许少装中间位置(de)一块L铁,但角钢与轨底要有绝缘防护；（8）复示交分道岔L铁及小垫板安装时倒角位置确认正确,保证小垫板与轨底基本密贴;(9)各种连接杆调整丝扣余量,不得小于10㎜.(10)各种曲线连接杆(de)曲折量不得大于100㎜,曲折角不应大于30° .3.各种螺栓应紧固,无滑扣,螺栓应满帽,丝扣高出螺帽不超过10㎜,各部螺母、铁垫片、弹簧垫圈、开口销应齐全完好.2）、电动转辙机安装1.电动转辙机安装前应检查其各部件及外壳是否完整无损,防尘、防水性能良好.(做专用检查表(de)原始记录).2.电动转辙机(de)动作杆和密贴调整杆应安装在同一直线上,并平行于道岔第一连接杆.3.摩擦连接器(de)调整应符合下列要求:(1)道岔在正常转换时,不空转;(2)道岔尖轨因故不能转动或转换中途遇阻时,应使电动机空转;(3)当道岔转换终了时,应使电动机空转,不至因骤然停止而损坏机件.4.在道岔第一连接杆处(de)尖轨和基本轨之间插入厚4㎜宽20㎜(de)试验板时,道岔不得封闭.(做原始试验记录表)5.道岔动作电流、摩擦电流大小适当.(做原始试验记录表)6.电动、电液转辙机必须经过电务段检修车间出所方可上道使用.(入所检验后又检测证).3）、转辙机配线及其它1.转辙机引出线采用带钢丝(de)胶皮管.2.电动转辙机配线使用48×㎜2截面积(de)多股阻燃铜芯塑料线,配线不破、不老化、整洁、绑扎良好、线头无病害;导线与电动转辙机(de)活动部分不摩卡;一个端子柱允许最多上三个线头,并用垫圈隔开,每个端子上有两个螺母紧固.转辙机、电缆盒引入线口采用胶赌防护.盒内应有结、配线图,并落实图实相符.3.道岔表示电路中(de)硒盒用耐高压(de)4只整流双串双并二极管组成整流盒,固定在电缆盒端子上.必须经过电务段检修车间出所方可上道使用.4.转辙机(de)编号用大号体60×40书写在机盖中间位置并在转辙机(de)防尘板上标明道岔定位位置时动作杆伸出、拉入状态(de)箭头符号.5.电动转辙机及箱盒硬面化完好,角钢不得与硬面接触,至少有20㎜以上间隔,各转换部分通路良好,无卡阻、无积水、无冰冻、无杂草,通路清理石渣不超过半槽.6.电动转辙机与密贴调整杆连接销上须安装防窜卡.7.同步安装道岔缺口检测装置,配线整齐,安装牢固.8.提速转辙机及外锁装置装设防护罩.六、防雷接地1.防雷接地装置、安全接地装置和设备接地装置按设计要求装设,信号与通信、电力设备(de)接地装置应分别设置.2.下列设备应装设安全地线:车站(de)控制台、各种机架、电源屏等设备.现场凡距接触网带电部分5米以内(de)高柱信号机、各种复示器、继电器箱、道口控制盘等带电设备.3.接地体和引接线应焊接牢固.接地电阻值符合标准.4.按照综合防雷标准设置地线,信号房屋按综合防雷要求完成.5.各站按部颁要求设置综合防雷,信号机械室房屋安装避雷网、避雷针、接地环线,微机联锁车站安装法拉第屏蔽笼.骆峰枢纽站场安装避雷针.七、交流电力牵引区段信号设备1.电力牵引区段接触网带电体5米以内(de)信号机金属体边缘与接触网带电部分间距,均不得少于2000㎜,距回流线不得小于700㎜.2.电力牵引区段(de)进站、通过信号机构可安装在钢轨侧,进站信号机(de)引导机构与第二位机构中心距离为720㎜,第一位与第二位机为1200㎜.3.站内高柱信号机和信号托架等设备(de)安全地线,应用地缆将每个机构分别于信号梯子连接.通过信号梯子接至贯通地线.信号机号码牌金属体、作业台接地.4.钢轨回流线采用双根75㎜2塑套铝绞线,电缆槽防护,埋设深度不少于700㎜.5.扼流变压器增设中心连接板辅线,采用46㎜2包胶钢绞线.6.扼流变压器连接线采用双根防混、防腐等阻线,采用小枕木固定牢固,过轨采用卡子固定.7.扼流变压器引接线、中心连接板、箱盒引接线采用黄油涂抹,橡胶皮包扎.8.区间按设计增加空扼流,按设计进行简单横向连接和完全横向连接,横向连接线采用双根70㎜2(de)铜缆或双根95㎜2(de)橡胶护套铝绞线.过道钢轨防护.9.简单横向连接防雷单元按设计型号设置,固定在另加(de)终端盒上.八、室内设备安装1）、电缆引入及分线盘安装(1)电缆引入后(de)储备量应排列整齐,盘放在电缆井内.(2)室外电缆引入时不得有硬弯或背扣,电缆排列整齐,避免交叉,电缆在柜内分段固定,电缆终端固定在分线盘下方.。

铁路信号施工的重点工艺措施张春亮摘要：作为我国交通系统的重要组成部分，铁路的发展比较迅速，大大提升了交通运输业的发展，同时方便了人们的出行。

铁路信号施工在铁路施工中占有非常重的比例，随着新技术的不断改革和创新，作为列车神经中枢的铁路信号系统，其信号的质量及安全性能受到人们的日渐关注。

因此，需要信号系统的设计及操作人员对铁路信号的安全和稳定进行深入的研究和分析。

关键词：铁路；信号；施工；工艺引言当前，人们选择铁路交通出行的频次日益增加，且国家在铁路建设领域投入了大量建设资金，铁路列车运营速度显著增加。

列车大提速对铁路信号工程指标提出了更高要求铁路信号属于铁路管理与控制的现实基础，直接关系着铁路运输的交通效率与安全为充分保障列车运行质量，要求高度重视铁路信号施工，优化相关的施工工艺，做好技术交底与信号电路导通施工，合理处理导通施工中存在的故障性问题，通过联锁试验，充分检验铁路信号施工整体质量，为实现铁路运行综合效益提供支撑。

1铁路信号工程概述铁路信号系统作为铁路列车的神经中枢，其施工质量水平直接关系到铁路列车的安全可靠运行，因此需高度关注其施工质量问题。

对于铁路信号灯来说，依据其功能，可以划分为三种类型：①带有颜色的色灯信号；②含有声音信号的信号灯；③包含的有手势的动作信号灯。

这三种信号灯通过交替使用，有力的保障了铁路列车的安全可靠运行。

伴随着社会经济的持续进步以及科技水平的日新月异，铁路信号灯也不断发展和完善，其中智能化是其未来重要的发展方向之一。

于是这就对铁路信号系统的施工提出了更高的要求，只有不断更新和完善信号工程的施工水平，才能够建设出符合质量目标的铁路信号系统，进而全面推进铁路运输事业的安全运行。

2铁路信号施工的重要性认知基于铁路运输系统上来看，铁路信号主要包含两大内容，其一，听觉信号。

该信号即音响信号。

以音响设备为主体，通过音响进行列车运行信号表示，同时可以通过改变音响频率、音响强度与时间长短等，来表达不同意义的内容与信息；其二，视觉信号该信号则主要通过人体视觉器官来捕获相关信息，如通过观察灯光状况、指示灯颜色、灯光显示数目等来获取相关信号信息视觉信号颜色主要表现为三种形式，显示红色则代表着停车信号，而显示黄色，则要求列车减速或注意，而绿色则代表着列车正常速度运行。
