人民医院电气安装监理细则

电气安装工程监理实施细则一、前言电气安装工程是现代工业建设中不可或缺的一部分，其质量直接关系到工程的安全与可靠性。

为了确保电气安装工程的质量，需要进行监理工作，对工程过程进行全程监控和管理，本文档旨在规范电气安装工程监理实施细则，提供一些具体的实施指导。

二、监理人员的要求1. 监理人员应具备相关专业背景知识，具备电气工程方面的相关经验。

2. 监理人员应熟悉电气工程相关法律法规和标准规范，能够正确理解和应用。

3. 监理人员应具备良好的沟通能力和团队合作精神，能够与项目经理、施工方等进行有效的协作与交流。

三、监理任务的划分1. 施工前的监理任务(1) 核对设计方案，与设计单位进行沟通，确保设计方案的合理性和可行性。

(2) 审核施工方案，包括施工工艺、施工流程、材料选型等，确保施工方案的科学性和严谨性。

(3) 审查施工图纸，确保施工图纸符合设计方案要求，并与实际情况相符。

(4) 检查施工现场的准备工作，包括工地环境、施工设备等，确保施工现场的安全和整洁。

2. 施工过程的监理任务(1) 监督施工进展，确保施工按照计划进行，并及时发现和解决施工中的问题。

(2) 检查施工质量，包括材料质量、施工工艺等，确保施工质量符合相关标准要求。

(3) 监控安全措施的执行情况，确保施工现场的安全。

(4) 检查施工记录和报表，确保施工过程的记录准确完整。

3. 施工结束后的监理任务(1) 进行竣工验收，与相关方进行协调，确保工程的合格性和可靠性。

(2) 检查施工交接资料和技术文件，确保施工资料的完备性和正确性。

(3) 形成监理报告，对整个监理过程进行总结和评价，提出建议和改进建议。

四、监理实施的原则1. 依法合规原则：监理工作应符合相关法律法规和标准规范的要求。

2. 全程质量监控原则：监理应贯穿整个施工过程，从施工前到施工结束，对工程质量进行全程监控。

3. 提前介入原则：监理应提前介入工程，尽早发现并解决问题，确保施工进程顺利进行。

电气安装工程监理实施细则
是指在电气安装工程中，监理人根据相关法规和规范，对电气安装工程进行监督和管理的具体操作细则。

以下是电气安装工程监理实施细则的一般内容：
1. 监理人员的资质和责任：监理人员需要具备相应的电气工程监理资质，并承担对电气安装工程的监理责任。

2. 监理任务和范围：监理人员需要对电气安装工程的各个阶段进行监督，包括设计审查、材料验收、施工过程监督、设备安装验收等。

3. 监理计划和报告：监理人员需要制定监理计划，并在工程进展的关键节点提交监理报告，记录工程进展和存在的问题。

4. 设计审查：监理人员需要对电气安装工程的设计文件进行审查，确保设计方案合理、符合规范和法规要求。

5. 施工监督：监理人员需要对施工过程进行监督，包括监督施工质量、进度、安全等方面，确保施工符合设计要求。

6. 设备验收：监理人员需要参与设备的安装调试和验收工作，确保设备的安装质量和性能符合要求。

7. 合同管理：监理人员需要监督承包商履行合同义务，确保工程按合同规定进行。

8. 变更管理：监理人员需要监督工程变更的程序和过程，确保变更的合理性和影响的可控性。

9. 竣工验收：监理人员需要参与电气安装工程的竣工验收工作，并出具竣工验收报告。

10. 监理记录和档案管理：监理人员需要对监理过程进行记录和整理，并妥善管理相关档案。

以上是电气安装工程监理实施细则的一般内容，具体的实施细则可以根据不同的项目和要求进行适当的调整和补充。

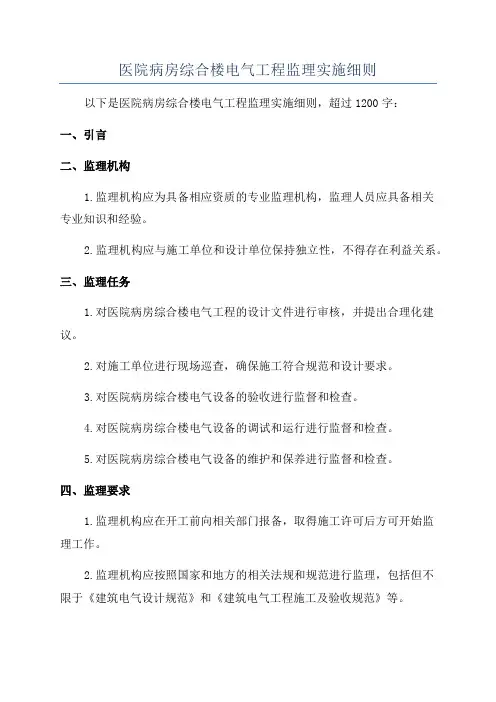

医院病房综合楼电气工程监理实施细则以下是医院病房综合楼电气工程监理实施细则，超过1200字：一、引言二、监理机构1.监理机构应为具备相应资质的专业监理机构，监理人员应具备相关专业知识和经验。

2.监理机构应与施工单位和设计单位保持独立性，不得存在利益关系。

三、监理任务1.对医院病房综合楼电气工程的设计文件进行审核，并提出合理化建议。

2.对施工单位进行现场巡查，确保施工符合规范和设计要求。

3.对医院病房综合楼电气设备的验收进行监督和检查。

4.对医院病房综合楼电气设备的调试和运行进行监督和检查。

5.对医院病房综合楼电气设备的维护和保养进行监督和检查。

四、监理要求1.监理机构应在开工前向相关部门报备，取得施工许可后方可开始监理工作。

2.监理机构应按照国家和地方的相关法规和规范进行监理，包括但不限于《建筑电气设计规范》和《建筑电气工程施工及验收规范》等。

3.监理机构应对医院病房综合楼电气工程的施工进度进行监督和把控，确保施工按进度进行。

4.监理机构应对医院病房综合楼电气工程的施工质量进行检查和把控，发现问题及时提出整改意见。

5.监理机构应对医院病房综合楼电气设备的维护和保养情况进行检查和把控，确保设备正常运行。

五、监理报告1.监理机构应及时向建设单位提交监理报告，监理报告应详细记录监理过程中发现的问题和处理意见。

2.监理报告应包括对设计文件审核的结论、施工过程中的巡查情况、设备验收情况、设备调试和运行情况以及维护和保养情况等内容。

3.监理机构应在监理报告中提出相关的建议和意见，以改进医院病房综合楼电气工程的质量。

六、监理责任1.监理机构应严格履行监理职责，保证监理工作的客观、公正和有效。

2.监理机构应对监理过程中发现的问题和隐患及时提出整改要求，并对整改情况进行跟踪和检查。

3.监理机构对于发生的施工纠纷和质量问题应及时报告给建设单位和相关部门，协助解决和处理。

七、结束语医院病房综合楼电气工程监理实施细则是确保医院病房综合楼电气工程质量的重要保障。

电气安装工程监理实行细则（一）电气安装工程质量验评原则各分项工程保证项目是投入正常使用前提和质量验评条件，凡达不到保证项目规定规定，必要返工重做，直至符合规定。

各分项工程基本项目，是工程质量在正常状况下，应达到规定。

1 电缆线路工程2 配管及管内穿线工程3 护套线配线工程4 槽板配线工程5 硬母线安装工程6 成套配电柜（盘）及动力开关柜安装工程本表合用于10KV如下成套配电柜（盘）及动力开关柜安装工程7 电机电气检查和接线工程本表合用于机械设备配套直流电动机、感应电动机及同期电动机电气检查和接线工程8 电气照明器具及其配电箱（盘）安装工程本表合用于工业及民用建筑普通型式灯具、开关、插座、电铃及照明配电箱（盘）等安装工程9 避雷针（网）及接地装置工程本表合用于避雷针（网）和接地装置安装工程（二）电气安装工程监理预控办法决定电气安装工程质量三大因素为设计、施工及材料和设备制造.1 设计文献复核及优化电气专业监理工程师首应熟悉电气安装工程设计图纸及阐明书,参加图纸会审并做好记录。

全面理解设计规定和使用规定。

(1) 设计文献构成内容与否符合原则、规范；(2) 设计阐明、工程数量、设备和重要材料与否与施工图相符，施工图互相间与否符合一致，设计文献与否有错误或漏掉；(3) 室内外设备布置和线路途径，与否符合规范规定和现场实际；(4) 采用新产品与否指明产品来源，加工非定型产品与否附有足够份数工厂生产用图纸和其她必要资料；(5) 文献中与否附有充分而完整合同，如电源合同、外委配合工程合同，城建部门批准线路途径关于文献等；(6) 结合供电方案熟悉、理解、掌握供配电系统构成及切换系统，重要负荷逻辑关系，理解有关专业系统功能及负载状况。

重要数据应复核。

2 电气安装工程施工公司资格审查(1) 从事建筑电气工程施工公司，必要持有北京供电局颁发《供用电工程施工允许证》，其资格和能力，应与承包工程规模和技术规定相适应。

(2) 电气安装工程由总承包单位分包项目，总包单位应对工程质量全面负责。

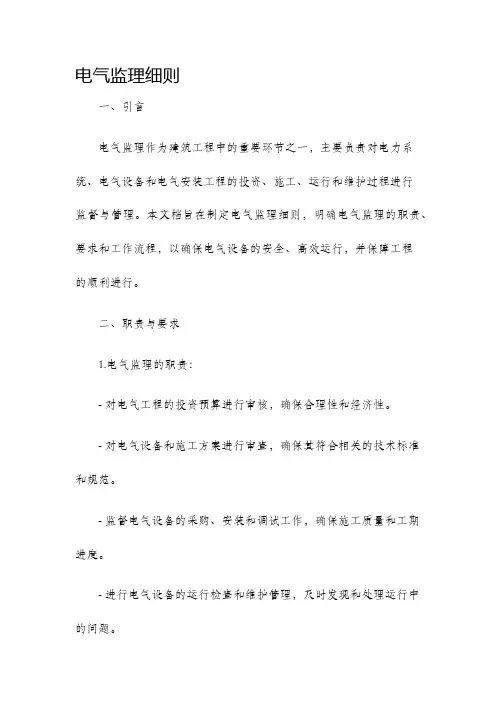

电气监理细则一、引言电气监理作为建筑工程中的重要环节之一，主要负责对电力系统、电气设备和电气安装工程的投资、施工、运行和维护过程进行监督与管理。

本文档旨在制定电气监理细则，明确电气监理的职责、要求和工作流程，以确保电气设备的安全、高效运行，并保障工程的顺利进行。

二、职责与要求1.电气监理的职责：- 对电气工程的投资预算进行审核，确保合理性和经济性。

- 对电气设备和施工方案进行审查，确保其符合相关的技术标准和规范。

- 监督电气设备的采购、安装和调试工作，确保施工质量和工期进度。

- 进行电气设备的运行检查和维护管理，及时发现和处理运行中的问题。

- 对电气设备的改造、扩建和更新进行技术指导和监督。

- 提供电气设备相关的技术咨询和培训，提高施工方和维护人员的技能水平。

2.电气监理的要求：- 建立健全的监理管理体系，确保电气监理工作的科学性和严密性。

- 所有电气监理人员必须具备相应的专业知识和技能，且持有相关的资格证书。

- 电气监理应与其他专业工程进行协调配合，确保项目整体的顺利进行。

- 遵守国家有关电气工程的法律法规和技术标准，确保电气设备的安全运行。

- 加强信息化建设，采用先进的监控设备和管理软件，提高监理工作的效率。

三、电气监理的工作流程- 完成监理合同的签订，明确监理费用和相关责任。

- 研究设计文件和相关标准，编制监理规划和计划。

- 确定监理组织机构，选派监理人员，并进行相应的培训。

2.施工准备阶段：- 对施工单位的资质和技术能力进行评估，确定合作关系。

- 针对电气设备和施工方案进行审核和审查，并提出意见和建议。

- 编制电气设备安装的施工组织设计和施工工艺流程。

- 指导施工单位对电气设备进行采购和准备相关施工材料。

3.施工过程中的监督与管理：- 监督施工单位的电气设备采购、安装、调试等施工工作。

- 定期进行现场检查，确保施工质量和安全措施的执行。

- 对施工单位进行技术指导和管理，解决工程中的难点和问题。

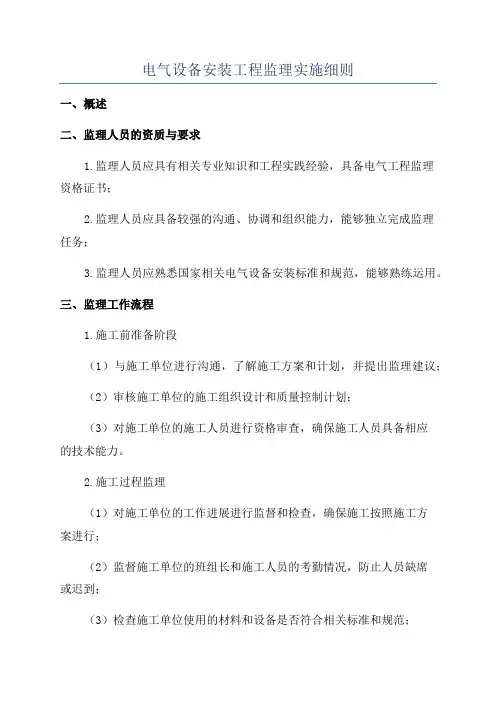

电气设备安装工程监理实施细则一、概述二、监理人员的资质与要求1.监理人员应具有相关专业知识和工程实践经验，具备电气工程监理资格证书；2.监理人员应具备较强的沟通、协调和组织能力，能够独立完成监理任务；3.监理人员应熟悉国家相关电气设备安装标准和规范，能够熟练运用。

三、监理工作流程1.施工前准备阶段（1）与施工单位进行沟通，了解施工方案和计划，并提出监理建议；（2）审核施工单位的施工组织设计和质量控制计划；（3）对施工单位的施工人员进行资格审查，确保施工人员具备相应的技术能力。

2.施工过程监理（1）对施工单位的工作进展进行监督和检查，确保施工按照施工方案进行；（2）监督施工单位的班组长和施工人员的考勤情况，防止人员缺席或迟到；（3）检查施工单位使用的材料和设备是否符合相关标准和规范；（4）监督施工单位的质量控制措施，对施工质量进行抽检和验收。

3.施工结束及竣工验收（1）对施工单位的施工报告进行审核，参与施工单位与施工业主的工程竣工验收谈判；（2）组织施工单位进行最后一次质量抽检，确保施工质量符合要求；（3）参与竣工验收会议，审核施工单位提供的竣工资料，如竣工图纸、格线、记录资料等。

四、监理人员的责任与义务1.对施工单位的施工计划和方案进行审核和监督，确保施工按计划进行；2.对施工单位的施工质量进行监督和检查，确保施工质量符合国家相关标准和规范；3.对施工单位的安全措施进行监督和检查，确保施工过程中不发生安全事故；4.指导施工单位进行关键工序的操作和施工要点的把握；5.及时向业主提出施工问题和工程质量风险，并提出解决措施。

五、监理报告与资料1.监理人员应每周向业主提交监理报告，内容包括施工进度、施工质量、安全状况等；2.监理人员应及时记录施工过程中的问题和不合格项，并向施工单位提出整改要求；3.监理人员应保存好整个监理过程中的相关资料，包括会议记录、抽检记录、竣工验收资料等。

六、监理人员的权力与义务1.监理人员有权要求施工单位按照施工方案进行施工，并及时提供施工进度和质量报告；2.监理人员有权要求施工单位配合监理工作，提供相关工程资料和记录；3.监理人员有义务保守业主和施工单位的商业机密和技术秘密，不得泄露相关资料；4.监理人员有责任主持竣工验收会议，并参与竣工资料的审核和整理。

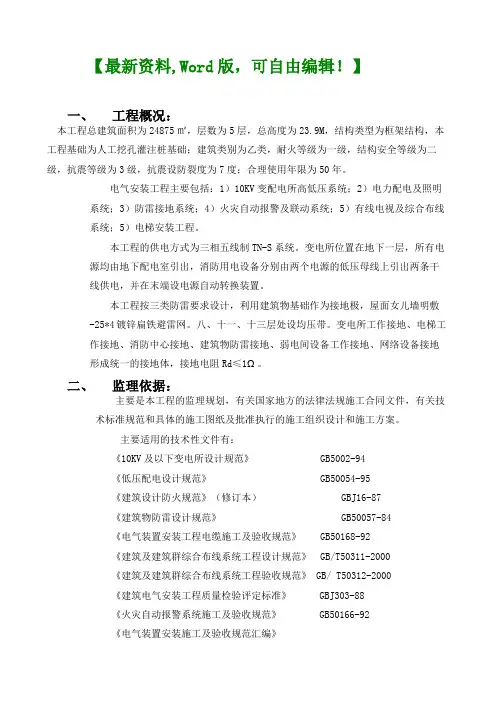

【最新资料,Word版，可自由编辑！】一、工程概况：本工程总建筑面积为24875㎡，层数为5层，总高度为23.9M，结构类型为框架结构，本工程基础为人工挖孔灌注桩基础；建筑类别为乙类，耐火等级为一级，结构安全等级为二级，抗震等级为3级，抗震设防裂度为7度；合理使用年限为50年。

电气安装工程主要包括：1）10KV变配电所高低压系统；2）电力配电及照明系统；3）防雷接地系统；4）火灾自动报警及联动系统；5）有线电视及综合布线系统；5）电梯安装工程。

本工程的供电方式为三相五线制TN-S系统。

变电所位置在地下一层，所有电源均由地下配电室引出，消防用电设备分别由两个电源的低压母线上引出两条干线供电，并在末端设电源自动转换装置。

本工程按三类防雷要求设计，利用建筑物基础作为接地极，屋面女儿墙明敷-25*4镀锌扁铁避雷网。

八、十一、十三层处设均压带。

变电所工作接地、电梯工作接地、消防中心接地、建筑物防雷接地、弱电间设备工作接地、网络设备接地形成统一的接地体，接地电阻Rd≤1Ω。

二、监理依据：主要是本工程的监理规划，有关国家地方的法律法规施工合同文件，有关技术标准规范和具体的施工图纸及批准执行的施工组织设计和施工方案。

主要适用的技术性文件有：《10KV及以下变电所设计规范》GB5002-94《低压配电设计规范》GB50054-95《建筑设计防火规范》（修订本）GBJ16-87《建筑物防雷设计规范》GB50057-84《电气装置安装工程电缆施工及验收规范》GB50168-92《建筑及建筑群综合布线系统工程设计规范》GB/T50311-2000《建筑及建筑群综合布线系统工程验收规范》 GB/ T50312-2000《建筑电气安装工程质量检验评定标准》 GBJ303-88《火灾自动报警系统施工及验收规范》 GB50166-92《电气装置安装施工及验收规范汇编》《建筑电气安装份项工程施工工艺标准》《建筑电气监理手册》《电气安装相关标准图集》同时执行国家有关安装定额及当地电气、消防部门的规定.三、监理目标：质量目标：合格进度目标：保证按总进度计划完成。

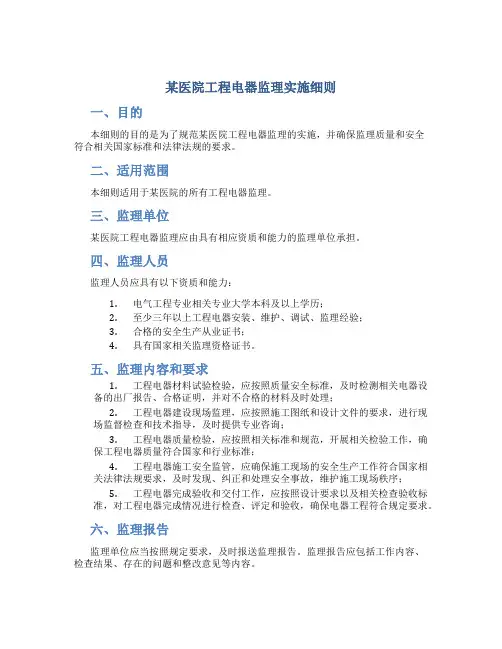

某医院工程电器监理实施细则一、目的本细则的目的是为了规范某医院工程电器监理的实施，并确保监理质量和安全符合相关国家标准和法律法规的要求。

二、适用范围本细则适用于某医院的所有工程电器监理。

三、监理单位某医院工程电器监理应由具有相应资质和能力的监理单位承担。

四、监理人员监理人员应具有以下资质和能力：1.电气工程专业相关专业大学本科及以上学历；2.至少三年以上工程电器安装、维护、调试、监理经验；3.合格的安全生产从业证书；4.具有国家相关监理资格证书。

五、监理内容和要求1.工程电器材料试验检验，应按照质量安全标准，及时检测相关电器设备的出厂报告、合格证明，并对不合格的材料及时处理；2.工程电器建设现场监理，应按照施工图纸和设计文件的要求，进行现场监督检查和技术指导，及时提供专业咨询；3.工程电器质量检验，应按照相关标准和规范，开展相关检验工作，确保工程电器质量符合国家和行业标准；4.工程电器施工安全监管，应确保施工现场的安全生产工作符合国家相关法律法规要求，及时发现、纠正和处理安全事故，维护施工现场秩序；5.工程电器完成验收和交付工作，应按照设计要求以及相关检查验收标准，对工程电器完成情况进行检查、评定和验收，确保电器工程符合规定要求。

六、监理报告监理单位应当按照规定要求，及时报送监理报告。

监理报告应包括工作内容、检查结果、存在的问题和整改意见等内容。

七、工作制度本细则的实施应遵循相关规定以及某医院制定的有关工作制度。

八、附则本细则的解释权归某医院所有，并应通过内部管理程序进行修订和调整。

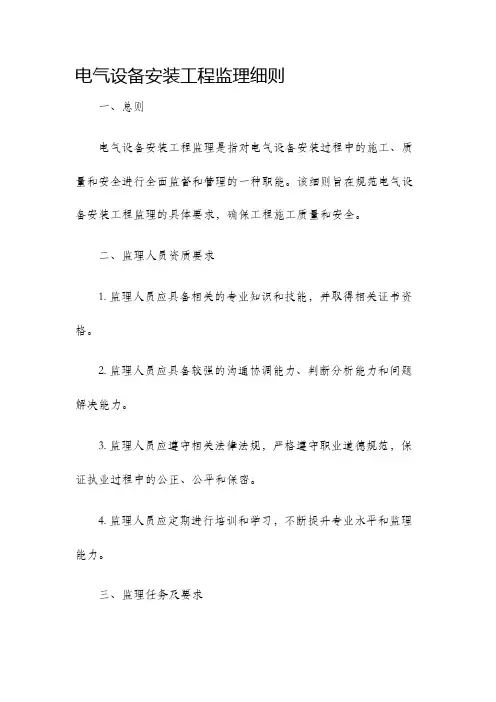

电气设备安装工程监理细则一、总则电气设备安装工程监理是指对电气设备安装过程中的施工、质量和安全进行全面监督和管理的一种职能。

该细则旨在规范电气设备安装工程监理的具体要求，确保工程施工质量和安全。

二、监理人员资质要求1. 监理人员应具备相关的专业知识和技能，并取得相关证书资格。

2. 监理人员应具备较强的沟通协调能力、判断分析能力和问题解决能力。

3. 监理人员应遵守相关法律法规，严格遵守职业道德规范，保证执业过程中的公正、公平和保密。

4. 监理人员应定期进行培训和学习，不断提升专业水平和监理能力。

三、监理任务及要求1. 监理人员应参与工程的前期准备工作，审查和审核施工图纸、施工方案以及其他技术资料。

2. 监理人员应严格执行相关施工标准和规范，确保施工质量符合技术要求。

3. 监理人员应对施工现场进行巡检巡查，及时发现和整改施工中存在的问题和隐患。

4. 监理人员应协助施工单位与供货商、监理单位等各方单位进行有效的沟通和协调，解决问题和纠正错误。

5. 监理人员应对施工单位进行日常的监督，检查施工流程、工艺和施工质量，并提出改进建议。

6. 监理人员应按时编写监理报告，记录施工过程中的重要事项和存在的问题，并进行一定的分析和评价。

7. 监理人员应对工程竣工后的设备进行验收，并出具验收结果和意见。

四、监理报告和监理台账1. 监理人员应按时编写监理报告，报告内容应包括工程进度情况、质量验收情况、存在的问题和整改要求等。

2. 监理人员应及时更新和维护监理台账，记录施工过程中的关键节点和重要事项。

3. 监理报告和监理台账应保存至少五年，以备日后查询和审计使用。

五、违规和处罚1. 若监理人员发现施工单位存在违反施工规范和要求的行为，应及时通知施工单位进行整改。

2. 若监理人员认为施工单位的违规行为严重影响工程质量和安全，应报告项目负责人和监理单位，并建议停工整改。

3. 若监理人员存在违反监理职责和道德的行为，应按照相关法律法规进行处理。

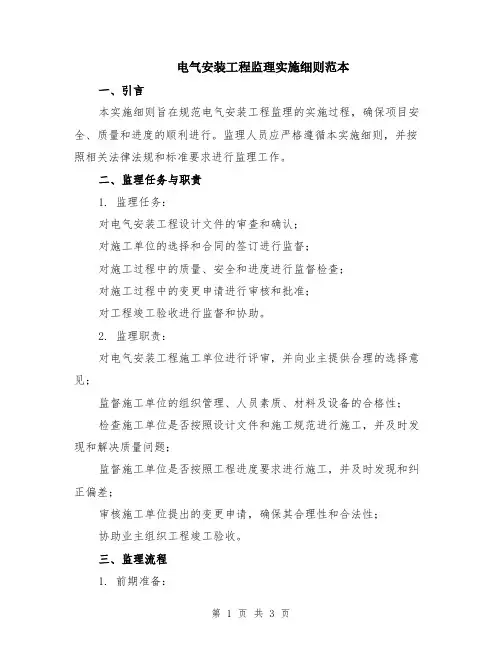

电气安装工程监理实施细则范本一、引言本实施细则旨在规范电气安装工程监理的实施过程，确保项目安全、质量和进度的顺利进行。

监理人员应严格遵循本实施细则，并按照相关法律法规和标准要求进行监理工作。

二、监理任务与职责1. 监理任务：对电气安装工程设计文件的审查和确认；对施工单位的选择和合同的签订进行监督；对施工过程中的质量、安全和进度进行监督检查；对施工过程中的变更申请进行审核和批准；对工程竣工验收进行监督和协助。

2. 监理职责：对电气安装工程施工单位进行评审，并向业主提供合理的选择意见；监督施工单位的组织管理、人员素质、材料及设备的合格性；检查施工单位是否按照设计文件和施工规范进行施工，并及时发现和解决质量问题；监督施工单位是否按照工程进度要求进行施工，并及时发现和纠正偏差；审核施工单位提出的变更申请，确保其合理性和合法性；协助业主组织工程竣工验收。

三、监理流程1. 前期准备：1.1 审查设计文件1.2 招标评审1.3 签订监理合同2. 施工阶段：2.1 施工准备2.2 施工进度控制2.3 施工质量控制2.4 变更申请审核3. 竣工验收阶段：3.1 验收准备3.2 验收文件审核3.3 验收过程监管3.4 竣工资料整理和归档四、监理要求1. 专业素养：监理人员应具备较高的电气工程专业知识和实践经验，熟悉相关法律法规和标准要求。

2. 监理工具：监理人员应熟练掌握电气工程监理常用软件和设备，能够进行测量、检测和数据处理。

3. 沟通协调能力：监理人员应具备良好的沟通协调能力，能够与业主、设计单位、施工单位等各方进行有效的沟通和协调。

4. 自律能力：监理人员应保持独立、公正、廉洁的原则，不得接受或索取施工单位的回扣或好处。

五、监理报告监理人员应按要求编制监理报告，报告内容应包括但不限于以下方面：1. 施工单位的组织管理情况2. 施工过程中的质量问题及处理情况3. 施工进度的控制情况4. 变更申请的审核情况5. 工程竣工验收的情况监理报告应及时提交给业主，并对重要问题提出建议和意见。

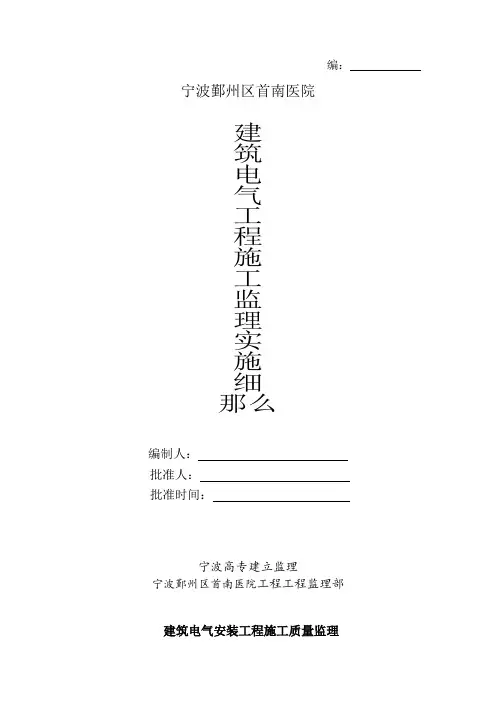

编：宁波鄞州区首南医院建筑电气工程施工监理实施细那么编制人：批准人：批准时间：宁波高专建立监理宁波鄞州区首南医院工程工程监理部建筑电气安装工程施工质量监理1工程概况一工程简介1、工程名称：宁波鄞州区首南医院2、工程地点：宁波鄞州区首南街道学士路延伸段以东茶桃路以南。

3、工程建立规模：鄞州区首南医院总建筑面积为11456平方米由门诊楼、防保楼、附属楼〔门卫〕和绿化设计组成。

一层地下室为汽车库面积约2371平方米门诊楼五层建筑面积约5752平方米；防保楼四层建筑面积约平方米；附属楼〔门卫〕三层建筑面积约1242平方米；绿化设计约3000平方米。

总造价约4740万元。

4、本建立工程业主为宁波鄞州区首南医院街道办事处；施工：浙江大荣建立；设计：宁波鄞州建筑设计院；监理：宁波高专建立监理。

5、本建立工程建立周：460个日历天。

6、预工程质量目的：满足设计规定的建筑功能及建立要求；实体质量符合验收一次性验收合格。

二、本工程电气系统工程特点1、本工程为鄞州区首南医院属于一级医院电力负荷等级为二级。

要求负荷指标为:80KW/平方,在附属楼一层设变配电所一个,由一路10kv电源供电设两台干变。

发电机房设1台250KVA发电机。

柴油发电机在配电房内实现互投发电机容量仅供12级负荷用电并在重要负荷处设置UPS和EPS电源。

2、本工程干线配电采用预分支电缆及电缆配桥架或电缆沟供电。

重要动力设备、消防用电一般采用放射式供电其中一二级用电负荷在末级配电箱进展主备电源自动切换。

3、所有配电干线均沿电缆桥架、或穿敷设支线采用吊顶内敷设。

消防设备的二个电源回路应沿不同途径敷设至电源切换箱当沿同一桥架敷设时应用防火隔板分开。

所有配电线、桥架发热门诊隔墙处应作封处理防止穿插感染。

4、所有与电缆桥架连接的暗敷钢在顶板设置过渡盒盒子大小与钢匹配与桥架连接采用金属软。

电缆井内电缆桥架及消防分区的电缆桥架施工完后孔洞应用不燃材料封堵。

消防用电设备配电线路暗敷时应敷设在不燃烧体构造内且保护层厚度不宜小于300mm. 所有电缆桥架、穿线金属应做好接地跨接线。

1．电气安装工程监理施行细那么一、专业特点：本专业施工必须保证质量确保使用平安符合相应的施工技术、规定。

二、工作流程：阅图→审图→审查承包企业资质和质量理体系及施工人员上岗证书。

安装、调试器具合格→施工前材料报验合格→隐蔽工程施工验收→预埋件检查→穿线及绝缘测试合格→器具安装→器具调试合格→审查试运行方案并试运行→分项工程验收→预验收→开工验收→遗留问题整改→监理资料归档。

三、控制要点及目的值：〔一〕一般规定：1、除设计要求外承力建筑钢构造构件上不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。

2、电气设备上计量仪表和与电气保护有关的仪表应检定合格当投入运行时应在有效内。

3、动力和照明工程的漏电保护装置应做模拟动作试验。

4、接地〔PE〕或接零〔PEN〕支线必须单独与接地〔PE〕或接零〔PEN〕干线相连接不得串联连接。

5、主要设备、材料、成品和半成品进场验收结应有记录确认符合规定才能在施工中应用。

有规定的检验检测、认证证书、出厂合格证、建立主发放的答应证书等。

〔二〕接地装置1、防雷接地的人工接地装置的接地干线经人行道埋设深度不应小于1米且应采用均压措施或在其上方铺设卵石或沥青地面。

2、接地装置顶面埋设深度不应小于0.6米。

接地极应直埋地下间距不应小于5米。

接地装置应采用搭接长度应符合以下规定；〔1〕扁钢与扁钢搭接为扁钢宽度的2倍不少于三面施焊；〔2〕圆钢与圆钢搭接为圆钢直径的6倍双面施焊；〔3〕圆钢与扁钢搭接为圆钢直径的6倍双面施焊；〔4〕扁钢与钢扁钢与角钢焊接紧贴角钢外侧两面或紧贴3/4圆钢外表上下两侧施焊；〔5〕除埋设在混凝土中的焊接接头外有防腐措施；3、明敷接地引下线及室内接地干线的支持件间距应均匀。

程度直线部分为0.5-1.5米垂直直线部分为1.5-3米弯曲部分为0.3-0.5米。

4、接地电阻测量值必须符合设计要求；〔三〕电线导敷设1、金属导必须接地〔PE〕或接零〔PEN〕可靠当采用镀锌钢导用以专用接地卡跨接跨接连线为软钢芯线截面积不小于4平方毫米非镀锌导采用螺纹连接时跨接地线可以焊接跨接线直径不小于6毫米。
