建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011

建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011
在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
2．1．6 满堂扣件式钢管支撑架fastener steel tuber full hall formwork support
在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
3．1．2 脚手架钢管宜采用φ48.3×3.6钢管。每根钢管的最大质量不应大于25.kg。
3．2 扣件
3．2．1 扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB 15831的规定,采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
3．2．2 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。
脚手架横向两端立杆外皮之间的水平距离，单排脚手架为立杆外皮至墙面的距离。
2．1．23 步距 lift height
上下水平杆轴线间的距离。
2．1．24 立杆纵（跨）距 longitudinal spacing of tube
脚手架纵向相邻立杆之间的轴线距离。
2．1．25 立杆横距 transverse spacing of upright tube
只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers
由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5满堂扣件式钢管脚手架fastener steel tube full hall scaffold

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
• 在钢结构设计规范中，轴心压杆的稳定承 载力设计值可以由公式：N •A• f 计算。式
中： —轴心受压构件的整体稳定系数，A— 轴心压杆的毛截面面积，f—钢材的设计强 度值。轴心压杆的稳定承载力设计值=稳定 承载力极限值／（R •s ），式中：γR—钢材 的抗力分项系数，γR=1.165，γs—荷载分 项系数的总和。
2+0.35 (kN/m2)
2.0 1.8 1.8 1.8 1.8 1.8 2.0 1.8 1.8 1.8
下列荷载时的立杆纵距la(m)
2+2+2×0.35 (kN/m2)
3+0.35 3+2+2×0.35
(kN/m2)
(kN/m2)
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.2
1.5
• 影响脚手架结构承载力的主要因素：跨距和排距、 连墙件的布置方式和间距，立杆的截面面积和步 距。
双排脚手架的整体失稳
• 2、双排脚手架的设计计算公式
• 立杆稳定性计算是脚手架计算的主要内容。由
于扣件的偏心距很小，脚手架有一定高度，其
底部立杆接近轴心受力构件，计算时视为轴心
受压构件。以不组合风荷载为例，规范中脚手
8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定， 此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
连墙 件设
置
二步 三跨
三步 三跨
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
立杆 横距
lb 1.05
1.3
1.55
1.05
1.30

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
11、作业层未设置栏杆。
4/16/2020
33
第二部分 扣件式钢管脚手架 JGJ130-2011
12、临边缺口无防护。
4/16/2020
34
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
35
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
36
第二部分 扣件式钢管脚手架 JGJ130-2011
支
满堂脚手架
架 （顶部荷载通过纵、横向水平杆传至立杆） 体
系
满堂支撑架
划
（顶部荷载通过立杆顶端的可调顶撑传至立杆）
分
普通型 满堂支撑架
根据剪刀撑的 间距（5m）细分
加强型 满堂支撑架
4/16/2020
51
第二部分 扣件式钢管脚手架
• 一、双排脚手架的修订内容
• （一）双排脚手架的结构性能
• 1、在作用极限荷载时，双排脚手架结构的可能破坏形 式有二种：一种是以连墙件为反弯点的脚手架平面外大 波整体失稳；另一种是脚手架较大步距间立杆段的局部 弯曲失稳。通常情况下，脚手架的破坏表现为前一种形 式，其承载力由平面外大波整体失稳时的承载力值确定 。如果脚手架的步距过大（超过二米），立杆段的局部 稳定承载力可能低于架体整体失稳时的承载力。这种情 况通常由在构造上减小步距的方法来避免。
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
4/16/2020
46
第二部分 扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙， 可靠性差，不符合安全要求，这次修订中予以取消。

JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范

JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范
ห้องสมุดไป่ตู้
• 在规范中，将上式改写为：
（1.2NGk+∑1.4NQk）≤
A f = ' 0.9 R
A fy
' 0.9 R R
• γ’R的值根据以现行规范表达的脚手架立杆 的可靠度水平应符合安全系数为K的条件求 得，即：
A fy （ NGk+∑NQk）≤ 应等效于 K A fy （1.2NGk+∑1.4NQk）≤ ' 0.9 R R
三、双排脚手架的结构性能及其规范修 订内容
1、双排脚手架的结构性能 • 在作用极限荷载时，双排脚手架结构的可 能破坏形式是以连墙件为反弯点的脚手架 平面外大波整体失稳或脚手架较大步距间 立杆段的局部弯曲失稳二种形式。通常情 况下，脚手架的破坏形式表现为前一种， 其承载力由平面外大波整体失稳时的承载 力值确定。但是，如果脚手架的步距过大 （超过二米），立杆段的稳定承载力可能 低于整体失稳时的承载力。
荷载效应组合
计算项目 纵向、横向水平杆强度与 变形 荷载效应组合 永久荷载+施工荷载
脚手架立杆地基承载力 永久荷载+施工荷载 型钢悬挑梁的强度、稳定 永久荷载+0.9（施工荷载+风荷载） 与变形 永久荷载+可变荷载（不含风荷载）
立杆稳定 永久荷载+0.9（可变荷载+风荷载） 连墙件强度与稳定
单排架，风荷载+2.0kN 双排架，风荷载+3.0kN
可以求出：γ’R =
N Gk N Qk K × 1.2 N Gk 1.4N Qk 0.9 1.165
可见，γ’R是反映脚手架安全性水平与脚手架 上作用的恒、活荷载比例关系的系数。扣件 式脚手架的安全系数取为：K=2.0。对于不 同的NGk和∑NQk的比值，经计算和统计： 0.9•γ’R≈1.33。 • 脚手架立杆的整体稳定系数φ根据考虑脚手

建筑施工扣件式钢管脚手架安全技术规范jgj130-2011讲座概要

建筑施工扣件式钢管脚手架安全技术规范jgj130-2011讲座概要
2.1.10 防滑扣件 skid resistant coupler
根据抗滑要求增设的非连接用途扣件。
2.1.11 底座 base plate 设于立杆底部的垫座；包括固定底座、可调底
座。
2.1.12 可调托撑 adjustable forkhead 插入立杆钢管顶部，可调节高度的顶撑。 2.1.13 水平杆 horizontal tube 脚手架中的水平杆件。沿脚手架纵向设置的水
为建筑施工而搭设的、承受荷载的由扣件和钢 管等构成的脚手架与支撑架， 包含本规范各 类脚手架与支撑架，统称脚手架。
2.1.2 支撑架 formwork support 为钢结构安装或浇筑混凝土构件等搭设的承力
支架。
（一般指有一定承载能力的支架）
2.1.3 单排扣件式钢管脚手架 single pole steel tubular scaffold with couplers
3.2.1 扣件应采用可锻铸铁或铸钢制作，其 质量和性能应符合现行国家标准《钢 管脚 手架扣件》GB15831 的规定。采用其它材料 制作的扣件，应经试验证明其 质量符合该 标准的规定后方可使用。
3.2.2 扣件在螺栓拧紧扭力矩达到 65N·m 时，不得发生破坏
GB15831规范扣件力性能指标
平杆为纵向水平杆；沿脚手 架横向设置的水平 杆为横向水平杆。
2.1.14 扫地杆 bottom reinforcing tube
贴近楼地面设置，连接立杆根部的纵、横向水 平杆件；包括纵向扫地杆、横 向扫地杆。
2.1.15 连墙件 tie member
将脚手架架体与建筑主体结构连接，能够传递 拉力和压力的构件。
。
2.1.19 抛撑 Cross bracing

建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2011)

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。

规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。

和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。

施工现场高大支架和模板工程数量增多，事故频发。

在技术上亟待给予指导和规范。

2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。

二、本次规范修订的主要内容1、修订了钢管规格。

取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。

2、对钢管壁厚的下差更严格。

将原规定壁厚下差限值为0.5mm 改为0.36mm。

当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。

3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。

4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。

5、与建筑结构荷载规范的内容统一。

将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为： w k=μz·μs·w0（w0取n=10）。

6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。

7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。

建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011

建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011

• 经比较可见：
。
• 经以上变换，脚手架立杆设计计算公式写为： • 1.2NGk+∑1.4NQk≤允许搭设高度计算： • 结构自重和构配件自重标准值产生的轴力： NGk=NG1k+NG2k，其中NG1k—脚手架结构自 重标准值产生的轴力，其值等于脚手架立杆承受 的每米结构自重标准值gk 和架体总高度H的乘积： NG1k=gk· H；NG2k—脚手架上构配件自重标准 值产生的轴力。代入脚手架立杆设计计算公式： 1.2（gk· H+ NG2k）+∑1.4NQk≤可以求出：[H] = 双排脚手架的使用成熟、经验丰富，本次修订中 改动很少。主要改动内容：
l c
l
• • • • • • • • • • • •
2kN，双排架取3kN ; ——连墙件应力值（N/mm2）； ——连墙件的净截面面积（mm2）； ——连墙件的毛截面面积（mm2）； ——连墙件的稳定系数，应根据连墙件长细比按本规范附录A表 A.0.6取 值； ——连墙件钢材的强度设计值（N/mm2），应按本规范表5.1.6采用。 b）连墙件与脚手架、连墙件与建筑结构连接的连接强度应按下式计算： N ≤ N 式中：——连墙件与脚手架、连墙件与建筑结构连接的抗拉（压）承载 力设计值，应根据相应规范规定计算。 c）当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满足下式 要求： N ≤ R 式中：——扣件抗滑承载力设计值，一个直角扣件应取8.0kN。
2 0
0
0
' R

0.9
' R

7320 7320 7320 i 2 ' 2 ' 2 ' 2 0.9 R (0 ) ( 0.9 R ) (0 ) 2 ( 0.9 R ) ( h) 2

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
9、立杆未全部接到顶面作业层，作业层缺立杆。
2019/3/7
31
第二部分 扣件式钢管脚手架 JGJ130-2011
10、立杆底部未设置底座或垫板，且悬空。
2019/3/7
32
第二部分 扣件式钢管脚手架 JGJ130-2011
11、作业层未设置栏杆。
2019/3/7
33
第二部分 扣件式钢管脚手架 JGJ130-2011
2019/3/7 3
第二部分 扣件式钢管脚手架 JGJ130-2011
案
例
• 2007年11月6日，西安市南大街西安百货公司 一栋正在施工的大楼外墙上十几米高的脚手架突 然发生坍塌，砸伤了过往的群众。
2019/3/7 4
第二部分 扣件式钢管脚手架 JGJ130-2011
2007年5月27日, 狂风暴雨袭击了宾阳 县城，在财政路口， 一栋在建楼房的脚手 架发生了坍塌事故， 脚手架坍塌在临浦路 道路中间，事故导致 县城临浦路、财政路、 永祥路、永合路等大 部分面积停电，以及 部分交通中断事故。
40
第二部分 扣件式钢管脚手架 JGJ130-2011
2019/3/7
41
第二部分 扣件式钢管脚手架 JGJ130-2011
13、脚手架搭设人员未系安全带。
2019/3/7
42
第二部分 扣件式钢管脚手架 JGJ130-2011
2019/3/7
43
第二部分 扣件式钢管脚手架 JGJ130-2011
1.05
1.30
1.5 1.80
2.0 1.8
1.5 1.2
1.5 1.5
1.5 1.2
43 24
1.5
1.8
1.5

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
2019/3/30 49
第二部分 扣件式钢管脚手架
常用密目式安全立网全封闭式 双排脚手架的设计尺寸（m）
连 墙 件 设 置 三 步 三 跨 立杆 横距 lb 下列荷载时的立杆纵距la(m) 步距 h 2+0.35 (kN/m2) 2+2 +2×0.35 (kN/m2) 3+0.35 (kN/m2) 3+2 +2×0.35 (kN/m2) 脚手架 允许 搭设 高度 [H]
第二部分 扣件式钢管脚手架 JGJ130-2011
旋转扣件
2019/3/30 14
第二部分 扣件式钢管脚手架 JGJ130-2011
对接扣件
2019/3/30 15
第二部分 扣件式钢管脚手架 JGJ130-2011
1、作业层脚手板未铺满。
2019/3/30
16
第二部分 扣件式钢管脚手架 JGJ130-2011
• （一）钢管方面 P368
• 1 、修订了钢管规格。（ 1 ）取消 φ51×3.0 钢管；（ 2 ） φ48×3.5 改为 φ48.3×3.6 （为符合《焊接钢管尺寸及单 位长度重量》（GB/T 21835-2008）的规定）。 • 2、对钢管壁厚的下差要求更严格。将原规定壁厚下差 限值为 0.5mm 改为 0.36mm 。当所用钢管的壁厚不符合 规范规定时，可以按钢管的实际尺寸进行设计计算。 • 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。 • P373 5.3.5之3；5.3.8。
2019/3/30 28
第二部分 扣件式钢管脚手架 JGJ130-2011
在安阳市火葬厂门口，不谙世事的小俊 伟（1岁半）在妈妈的怀里哭泣。他的父亲 在事故中死亡。

建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011年

建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011年

建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施目录1 总则 (4)2 术语、符号 (4)2．1 术语 (4)2．2 符号 (6)3 构配件 (8)3．1 钢管 (8)3．2 扣件 (8)3．3 脚手板 (8)3．4 可调托撑 (9)3．5 悬挑脚手架用型钢 (9)4 荷载 (9)4．1 荷载分类 (9)4．2 荷载标准值 (10)4．3 荷载效应组合 (13)5 设计计算 (13)5．1 基本设计规定 (13)5．2 单、双排脚手架计算 (15)5．3 满堂脚手架计算 (19)5．4 满堂支撑架计算 (20)5．5 脚手架地基承载力计算 (21)5．6 型钢悬挑脚手架计算 (22)6 构造要求 (24)6．1 常用单、双排脚手架设计尺寸 (24)6．2 纵向水平杆、横向水平杆、脚手板 (25)6．3 立杆 (28)6．4 连墙件 (29)6．5 门洞 (30)6．6 剪刀撑与横向斜撑 (33)6．7 斜道 (34)6．8 满堂脚手架 (35)6．9 满堂支撑架 (37)7 施工 (42)7．1 施工准备 (42)7．2 地基与基础 (42)7．4 拆除 (45)8 检查与验收 (46)8．2 脚手架检查与验收 (49)9 安全管理 (54)附录A 计算用表 (56)附录B 钢管截面几何特性 (64)附录C 满堂脚手架与满堂支撑架立杆计算长度系数μ (65)附录D 构配件质量检查表 (68)1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。

1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。

JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范

JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范

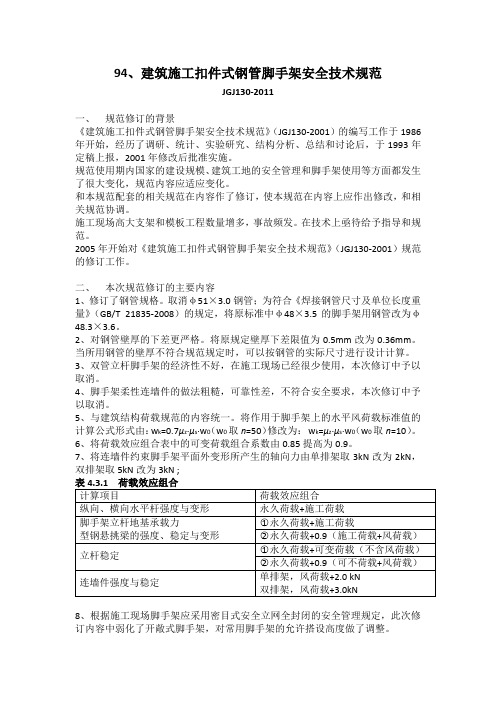

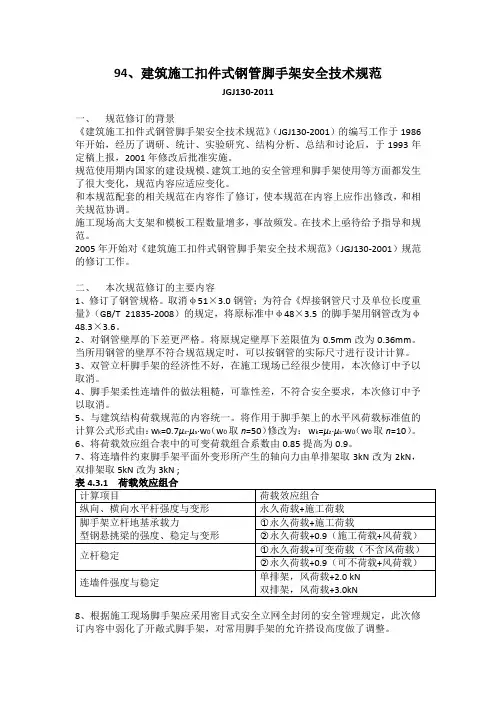

94、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。

规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。

和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。

施工现场高大支架和模板工程数量增多，事故频发。

在技术上亟待给予指导和规范。

2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。

二、本次规范修订的主要内容1、修订了钢管规格。

取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。

2、对钢管壁厚的下差更严格。

将原规定壁厚下差限值为0.5mm改为0.36mm。

当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。

3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。

4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。

5、与建筑结构荷载规范的内容统一。

将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为：w k=μz·μs·w0（w0取n=10）。

6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。

7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

• 单排脚手架的使用已经很少，接近淘汰。
• •
悬挑脚手架挑梁结构及其锚固 规范中推荐以双轴对称截面钢梁做悬挑梁结构。 悬挑脚手架的搭设高度不超过20米。悬挑梁 截面高度不小于160mm。每个型钢悬挑梁外 端宜设置钢丝绳或钢拉杆与上一层建筑结构斜 拉结，钢丝绳、钢拉杆作为附加安全措施，在 悬挑钢梁受力计算时不考虑其作用。悬挑梁尾 端应有不少于二点和钢筋混凝土梁板结构拉结 锚固，用于锚固型钢悬挑梁的U型钢筋拉环或 锚固螺栓直径不宜小于16㎜。
2+0.35 (kN/m2) 2+2+2×0.35 (kN/m2) 3+0.35 (kN/m2) 3+2+2×0.35 (kN/m2)
脚手架允 许搭设高 度[H]
1.05
二步 三跨 1.3 1.55 1.05 三步 三跨 1.30
1.5
1.80 1.5 1.80 1.5 1.80 1.5 1.80 1.5 1.80
表4.3.1 荷载效应组合
计算项目 荷载效应组合
纵向、横向水平杆强度与变形 脚手架立杆地基承载力型钢悬挑梁 的强度、稳定与变形
永久荷载+施工荷载 1永久荷载+施工荷载
2永久荷载+0.9（施工荷载+风荷载） 1永久荷载+可变荷载（不含风荷载）
立杆稳定
2永久荷载+0.9（可不荷载+风荷载） 单排架，风荷载+2.0 kN
y
A fy
' R
' R

R
• 脚手架立杆的轴力设计值根据脚手架自重和外荷载计算 求得。由于脚手架属于临时性结构，安全等级为三级， 结构重要性系数取0.9。其轴力设计值可以表达为：0.9 （1.2NGk+∑1.4NQk）。式中：NGk—结构自重和构配 件自重标准值产生的轴力，∑NQk—施工荷载等的标准 值产生的轴力之和。 • 脚手架立杆的设计计算应满足： A f • 0.9（1.2NGk+∑1.4NQk）≤ 在规范中，将上式 改写为： A f A f • （1.2NGk+∑1.4NQk）≤ 0.9 = 0.9 的值根据按照现 行规范表达的脚手架立杆的可靠度水平应符合安全系数 为K的条件求得，即： A f • （NGk+∑NQk）≤ 应等效于（ 1.2NGk+∑1.4NQk） K A f N K ' ≤ 可以求出：= × 0.9 0.9 1.165 1.2 N • 可见，是反映脚手架安全性水平与脚手架上作用的恒、 活荷载比例关系的系数。扣件式脚手架的安全系数取为： K=2.0。对于不同的NGk和∑NQk的比值，经计算和统 计：0.9≈1.33。

建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011培训课件

建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011培训课件

1.构配件
1.1 钢管
1.1.1 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不应大于
25.8kg。（取消Φ51×3.0的钢管，将原标准中的Φ48×3.5的脚手架钢管改为 Φ48.3×3.6）
1.2 脚手板 1.2.1 脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg 1.2.2 脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢 丝箍两道。
（3）物体打击：人员受到同一垂直作业面的交叉作业中和 通道口坠落物体的打击。 （4）机械伤害：主要是垂直运输机械设备、吊装设备、各 类桩机等对人的伤害。 （5）坍塌：施工中发生的坍塌事故主要是：现浇混凝土梁 、板的模板支撑失稳倒塌、基坑边坡失稳引起土石方坍塌、 拆除工程中的坍塌、施工现场的围墙及在建工程屋面板质量 低劣坍塌。 以上五大伤害中有三项均与脚手架有关。
图6.2.1-2 铺竹笆脚手板时纵向水平杆的构造 1——立杆；2——纵向水平杆；3——横向水平杆；4——竹笆脚手板；
5——其它脚手板
条文说明：2.2.1对搭接长度的规定与立杆相同，但中间比立杆多一个旋转扣 件，以防止上面搭接杆在竖向荷载作用下产生过大的变形；对于铺设竹笆脚 手板的纵向水平杆设置规定，是根据现场使用情况提出的。 纵向水平杆设在立杆内侧，可以减小横向水平杆跨度，接长立杆和安装剪刀 撑时比较方便，对高处作业更为安全。
（a）接头不在同步内（立面） （b）接头不在同跨内（平面） 图6.2.1-1 纵向水平杆对接接头布置
1——立杆；2——纵向水平杆；3——横向水平杆
2） 搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板 边缘至搭接纵向水平杆杆端的距离不应小于100mm。 3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横 向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水 平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于 400mm（图6.2.1-2）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（三）检查脚手架安装拆除安全技术交底

每次作业前，由项目负责人或技术负责人向作 业班组、作业人按照已批准的专项技术方案进 行安全技术交底，交底双方亲笔签名，交底内 容应针对工作实际，与现场相符，有针对性。
（四）检查脚手架验收资料
二〇一一年一月二十八日
适用范围
1.房屋建筑工程和市政工程等； 2.落地式单、双排、满堂、型钢悬挑脚手架； 3. 扣件式钢管脚手架； 4.满堂扣件式钢管支撑架； 5.设计、施工、验收。 施工前，应编制专项施工方案，对其结构构件 与立杆地基承载力进行设计计算。对作业人员 进行安全技术交底。
第四部分 基本构件
悬挑式脚手架
附着式升降脚手架
吊篮式脚手架
碗扣式脚手架
满堂脚手架
门型脚手架
第二部分 脚手架事故案例
2010年1月12日中午11：50左右，安徽芜湖华强文化科技产业 园配送中心工地在混凝土浇筑过程中发生脚手架倒塌事故， 10多名工人被埋。
2010年1月12日18时左右，贵州省福泉市利森水泥厂 一处工地脚手架突然倒塌，造成8人死亡，2人受伤
（二）检查脚手架安装拆除专项施工方案

•
超过一定规模危险性较大脚手架专项施工方案 还应由施工单位组织专家论证。实行施工总承 包的，由施工总承包单位组织召开专家论证会。 专项方案经论证后，专家组应当提交论证报告， 对论证的内容提出明确的意见，并在论证报告 上签字。该报告作为专项方案修改完善的指导 意见。 专项方案经论证后需做重大修改的，施工单位 应当按照论证报告修改，并重新组织专家进行 论证。
第二部分 脚手架相关规范
建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 建筑施工工具式脚手架安全技术规范JGJ2022010 建筑施工门式钢管脚手架安全技术规范 JGJ 128-2010 建筑施工碗扣式脚手架安全技术规范 JDJ1662008

第二部分 脚手架相关规范

第一部分 建筑施工用脚手架概述
按立杆排数分，可分为：单排式脚手架、双排 式脚手架、满堂脚手架等； 按封闭程度分，可分为：开口型脚手架、一字 型脚手架、封圈型脚手架等； 我们最常见的是落地式扣件式钢管脚手架、满 堂扣件式钢管脚手架。 下面，先认识一下各类脚手架：

Hale Waihona Puke 落地式脚手架双排脚手架

第五部分 名词解释
立杆横距：脚手架横向相邻立杆之间的轴线距 离，单排脚手架为外立杆轴线至墙面的距离。 主节点：立杆、纵向水平杆、横向水平杆三杆 紧靠的扣节点。

第六部分 基本知识

荷载：施加在结构上的集中力或分布力。 作用于脚手架的荷载可分为永久荷载（恒荷载） 和可变荷载（活荷载）。 脚手架永久荷载应包含的内容：立杆、纵向水 平杆、横向水平杆、剪刀撑、扣件、可调托撑 等的自重；脚手板、栏杆、挡脚板、安全网等 防护设施的自重、可调托撑上主梁、次梁、支 撑板等的自重。
• • •
• •
•
专项技术方案必须的内容： a.工程概况：脚手架工程概况、施工平面布臵、施工要求和 技术保证条件。 b.编制依据：相关法律、法规、规范性文件、标准、规范及 图纸（国标图集）、施工组织设计等。 c.施工计划：包括施工进度计划、材料与设备计划。 d.施工工艺技术：技术参数、工艺流程、施工方法、检查验 收等。 e.施工安全保证措施：组织保障、技术措施、应急预案、监测 监控等。 f.劳动力计划：专职安全生产管理人员、特种作业人员等。 g.计算书及相关图纸。
（二）脚手架安装拆除专项施工方案
•
•
•
• •
计算书应有的主要内容： 纵横向水平杆等受弯构件的强度和连接扣件的 抗滑承载力计算； 立杆稳定性计算； 连墙件的强度、稳定性和连接强度的计算； 立杆地基承载力计算。 受弯构件应根据正常使用极限状态的要求验算 变形。
（二）脚手架安装拆除专项施工方案

型钢悬挑脚手架计算书还应有的内容： • a.型钢悬挑梁的抗弯强度、整体稳定性和挠度； • b.型钢悬挑梁锚固件及其锚固连接的强度； • c.型钢悬挑梁下建筑结构的承载能力验算。 检查脚手架专项技术方案有没有变更，变更是 不是符合程序。

第五部分 名词解释


满堂扣件式钢管脚手架：在纵横方向，由不少于 三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、 扣件等构成的脚手架。该架体顶部作业层施工荷 载通过水平杆传递给立杆，顶部立杆呈偏心受压 状态。 满堂扣件式钢管支撑架：在纵横方向，由不少于 三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、 扣件等构成的脚手架。该架体顶部的钢结构安装 等（同类工程）施工荷载通过可调托撑轴心传力 给立杆，顶部立杆呈轴心受压状态。
脚手架各部位示意图
第五部分 名词解释

水平杆：脚手架中的水平杆件。沿脚手架纵向 设臵的水平杆为纵向水平杆；沿脚手架横向设 臵的水平杆为横向水平杆。 扫地杆：贴近楼地面设臵，连接立杆根部的纵 横向水平杆件。包括纵向扫地杆、横向扫地杆。 连墙件：将脚手架体与建筑主体结构连接，能 够传递拉力和压力的构件。 连墙件间距：脚手架相邻连墙件之间的距离， 包括连墙件竖距、连墙件横距。
第六部分 基本知识



•
脚手架可变荷载应包含的内容：施工荷载（包括作 业层上的人员、器具、材料等的自重；作业层上、 结构构件、施工材料、设备等的自重）；风荷载。 荷载标准值：指荷载的基本代表值，指结构在使用 期间可能出现的最大荷载值。 荷载设计值：是在荷载标准之上乘以一个分项系数 确定的。计算强度、稳定性时，永久荷载分项系数 应取1.2，可变荷载分项系数应取1.4。 施工均布荷载标准值： 装修脚手架：2.0KN/M2

• • •
专项技术方案应由技术人员编制，施工单位技 术负责人批准。大型、复杂的脚手架工程，超 过一定规模危险性较大的脚手架工程，（包括： 搭设高度50m及以上落地式钢管脚手架工程； 提升高度150m及以上附着式整体和分片提升 脚手架工程； 架体高度20m及以上悬挑式脚手架）应由施工 单位公司级技术负责人批准。
（二）检查脚手架安装拆除专项施工方案

•
•
施工单位应当根据论证报告修改完善专项方案， 并经施工单位技术负责人、项目总监理工程师、 建设单位项目负责人签字后，方可组织实施。 实行施工总承包的，应当由施工总承包单位、 相关专业承包单位技术负责人签字。 强调必须由本人签字，不得代签。
（二）检查脚手架安装拆除专项施工方案
建筑施工用脚手架安全技术讲座 2012年2月
这次讲座的主要内容



建筑施工用脚手架概述 脚手架事故案例 脚手架相关规范 脚手架基本构件 名词解释 基本知识 对脚手架安全监督检查的要点 几种常见的脚手架 脚手架安全管理
第一部分 建筑施工用脚手架概述
脚手架施工现场常见的临时设施之一，是指为 临时放臵施工工具和少量建筑材料，解决施工 作业人员高处作业而搭设的架体。 按材质分，可分为：钢脚手架、木脚手架、竹 脚手架等； 按搭设形式分，可分为：落地式脚手架、悬挑 式脚手架、挂脚手架、吊篮脚手架、门型脚手 架、附着式升降脚手架等。

（二）检查脚手架安装拆除专项施工方案

•
• • • • •
必须编制专项施工方案的情形： a.搭设高度24m及以上的落地式钢管脚手架工 程。 b.附着式整体或分片提升脚手架工程。 c.悬挑式脚手架工程。 d.吊篮脚手架工程。 e.自制卸料平台、移动操作平台工程。 f.新型及异型脚手架工程。
（二）检查脚手架安装拆除专项施工方案
2009年4月19日下午16时07分许，徐汇区桂菁 路７号英华达（上海）电子有限公司厂区内， 由上海德宏建设工程有限公司承包的厂区Ｂ栋 厂房外力面改造工程在对原电梯井进行改造过 程中，井道内的脚手架发生坍塌。正在５楼施 工的４名施工人员随脚手架坠落至井底。接报 后，公安、安监、救护等部门立即赶往事故现 场处臵。伤者第一时间被送往附近的上海市第 六人民医院救治，虽经医院全力抢救，４人最 终不幸身亡。
第五部分 名词解释
横向支撑：与双排脚手架内、外立杆或水平杆 斜交呈之字形的斜杆。 剪刀撑：在脚手架竖向或水平向呈对臵的交叉 斜杆。 抛撑：用于脚手架侧面支撑，与脚手架外侧面 斜交的杆件。 脚手架高度：自立杆底座下皮至架顶栏杆上皮 之间的垂直距离。

第五部分 名词解释
脚手架长度：脚手架纵向两端立杆外皮间的水 平距离。 脚手架宽度：脚手架横向两端立杆外皮之间的 水平距离，单排脚手架为外立杆外皮至墙面的 距离。 步距：上下水平杆轴线间的距离。 立杆纵（跨）距：距脚手架纵向相邻立杆之间 的轴线距离。
建筑施工木脚手架安全技术规范 JGJ 1642008 建筑施工竹脚手架安全技术规范 JGJ 2542011 建筑施工承插型盘扣件钢管支架安全技术规程 JGJ 231-2010 高处作业吊篮 GB 19155-2003 钢管脚手架扣件 GB15831-2006 建筑施工安全检查标准JGJ59-2011

建筑施工扣件式钢管脚手架安全技术规范
关于发布行业标准《建筑施工扣件式钢 管脚手架安全技术规范》的公告 第902号 现批准《建筑施工扣件式钢管脚 手架安全技术规范》为行业标准，编 号为JGJ130-2011，自2011年12月1 日起实施。其中，第3.4.3、6.2.3、 6.3.3、6.3.5、6.4.4、6.6.3、6.6.5、 7.4.2、7.4.5、8.1.4、9.0.1、9.0.4、 9.0.5、9.0.7、9.0.13、9.0.14 条为强 制性条文，必须严格执行。原行业标 准《建筑施工扣件式钢管脚手架安全 技术规范》JGJ130-2001同时废止。 中华人民共和国住房和城乡建设部
第五部分 名词解释




开口型脚手架：沿建筑周边非交圈设臵的脚手架。 其中呈直线型的脚手架为一字型脚手架。 扣件：采用螺栓紧固的扣接连接件。 扣件在使用 前应逐个挑选，有裂缝、变形、螺栓出现滑丝的 严禁使用。 防滑扣件：根据抗滑要求增设的非连接用途的扣 件。 底座：设于立杆底部的垫座。包括固定底座、可 调底座。 可调托撑：插入立杆钢管顶部，可调节高度的顶 撑。可调托撑支托板厚不应小于5 毫米，变形不 应大于1 ㎜；
