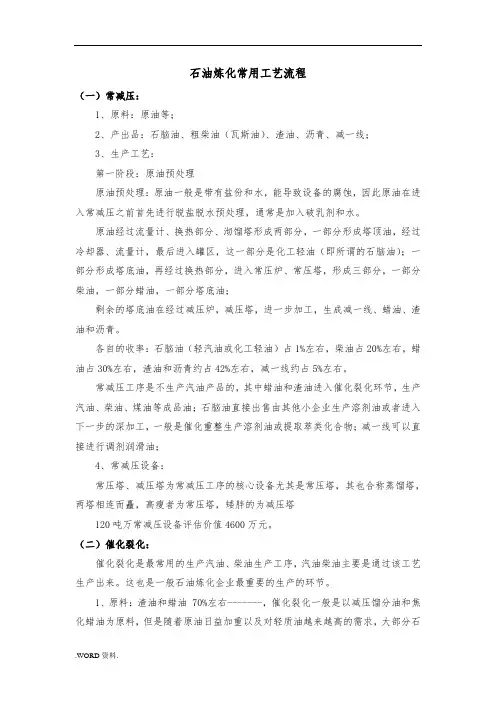

石油炼化常用工艺流程（一）常减压：1、原料：原油等；2、产出品：石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线；3、生产工艺：第一阶段：原油预处理原油预处理：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。

原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油；4、常减压设备：常压塔、减压塔为常减压工序的核心设备尤其是常压塔，其也合称蒸馏塔，两塔相连而矗，高瘦者为常压塔，矮胖的为减压塔120吨万常减压设备评估价值4600万元。

（二）催化裂化：催化裂化是最常用的生产汽油、柴油生产工序，汽油柴油主要是通过该工艺生产出来。

这也是一般石油炼化企业最重要的生产的环节。

1、原料：渣油和蜡油 70%左右-------，催化裂化一般是以减压馏分油和焦化蜡油为原料，但是随着原油日益加重以及对轻质油越来越高的需求，大部分石炼化企业开始在原料中搀加减压渣油，甚至直接以常压渣油作为原料进行炼制。

2、产品：汽油、柴油、油浆（重质馏分油）、液体丙烯、液化气；各自占比汽油占42%，柴油占21.5%,丙烯占5.8%,液化气占8%,油浆占12%。

3、生产工艺：常渣和腊油经过原料油缓冲罐进入提升管、沉降器、再生器形成油气，进入分馏塔，一部分油气进入粗汽油塔、吸收塔、空压机进入凝缩油罐，经过再吸收塔、稳定塔、最后进行汽油精制，生产出汽油。

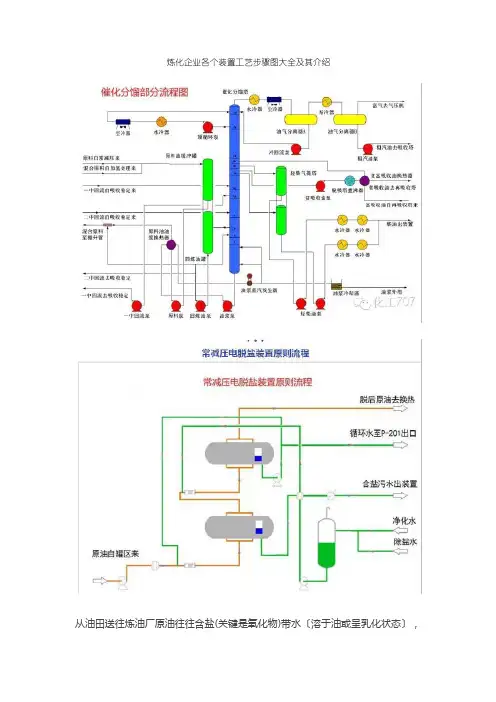

炼化企业各个装置工艺步骤图大全及其介绍从油田送往炼油厂原油往往含盐(关键是氧化物)带水〔溶于油或呈乳化状态〕，可造成设备腐蚀，在设备内壁结垢和影响成品油组成，需在加工前脱除。

电脱盐根底原理：为了脱掉原油中盐份，要注入肯定数量颖水，使原油中盐充分溶解于水中，形成石油和水乳化液。

在强弱电场和破乳剂作用下，破坏了乳化液保护膜，使水滴由小变大，不停聚合形成较大水滴，借助于重力和电场作用沉降下来和油分别，由于盐溶于水，所以脱水过程也就是脱盐过程。

CDU 装置即常压蒸馏局部常压蒸馏原理：精馏又称分馏，它是在精馏塔内同时进展液体数次局部汽化和汽体数次局部冷凝过程。

原油之所以能够利用分馏方法进展分别，其根本缘由在于原油内部各组分沸点不一样。

在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进展局部汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点馏分优先汽化成为气体，而蜡油、渣油仍为液体。

VDU 装置即减压蒸馏局部减压蒸馏原理：液体沸腾必需条件是蒸汽压必需等于外界压力。

降低外界压力就等效于降低液体沸点。

压力愈小，沸点降愈低。

假设蒸馏过程压力低于大气压以下进展，这种过程称为减压蒸馏。

轻烃回收装置是轻烃回收设备，实行成熟、牢靠工艺技术，将自然气中比甲烷或乙烷更重组分以液态形式回收。

RDS 即渣油加氢装置，渣油加氢技术包含固定床渣油加氢处理、切换床渣油加氢处理、移动床渣油加氢处理、沸腾床渣油加氢处理、沸腾床渣油加氢裂化、悬浮床渣油加氢裂化、渣油加氢一体化技术及对应组合工艺技术。

加氢裂化，是一个石化工业中工艺，即石油炼制过程中在较高压力和温度下，氢气经催化剂作用使重质油发生加氢、裂化和异构化反响，转化为轻质油〔汽油、煤油、柴油或催化裂化、裂解制烯烃原料〕加工过程。

反响-再生系统是催化裂扮装置关键，该系统由反响和再生局部组成。

反响局部关键有：1.在提升管下端设置预提升段，提升介质可用蒸汽或干气〔或二者混合使用〕；2.依据原料油、回炼油、油浆性质，设置多层进料喷嘴，选择适宜喷嘴形式和进料位置；3.增设提升管温度掌握系统；4.在提升管出口安装油气快速分别系统；5.设置汽提段，沉降器旋风分别器回收下来催化剂，在汽提段用过热蒸汽将其中夹带油气置换出来后进入再生器。

炼油生产安全中国是世界上最早发现、利用石油资源的国家之一。

我国石油产品品种较为齐全，除能满足国内需要外，还可部分出口。

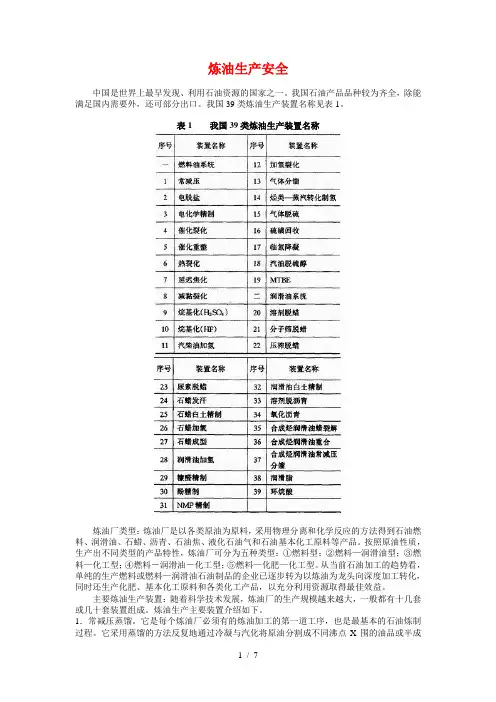

我国39类炼油生产装置名称见表1。

表1我国39类炼油生产装置名称炼油厂类型：炼油厂是以各类原油为原料，采用物理分离和化学反应的方法得到石油燃料、润滑油、石蜡、沥青、石油焦、液化石油气和石油基本化工原料等产品。

按照原油性质，生产出不同类型的产品特性，炼油厂可分为五种类型：①燃料型；②燃料—润滑油型；③燃料—化工型；④燃料－润滑油－化工型；⑤燃料—化肥—化工型。

从当前石油加工的趋势看，单纯的生产燃料或燃料—润滑油石油制品的企业已逐步转为以炼油为龙头向深度加工转化，同时还生产化肥、基本化工原料和各类化工产品，以充分利用资源取得最佳效益。

主要炼油生产装置：随着科学技术发展，炼油厂的生产规模越来越大，一般都有十几套或几十套装置组成。

炼油生产主要装置介绍如下。

1．常减压蒸馏。

它是每个炼油厂必须有的炼油加工的第一道工序，也是最基本的石油炼制过程。

它采用蒸馏的方法反复地通过冷凝与汽化将原油分割成不同沸点X围的油品或半成品，得到各种燃料和润滑油馏分，有的可直接作为产品调和出厂，但大部是为下一道工序提供原料。

该装置通常由电脱盐，初馏、常压和减压蒸馏等工序组成。

图1 常减压蒸馏工艺方框流程图首先将原油换热至90～130℃加入精制水和破乳剂，经混合后进入电脱盐脱水器，在高压交流电场作用下使混悬在原油中的微小液滴逐步扩大成较大液滴，借助重力合并成水层，将水及溶解在水中的盐、杂质等脱除。

经脱盐脱水后的原油换热至220～250℃，进入初馏塔，塔顶拔出轻汽油，塔底拔顶原油经换热和常压炉加热到360～370℃进入常压分馏塔，分出汽油、煤油、轻柴油、重柴油馏分，经电化学精制后作成品出厂。

常压塔底重油经减压炉加热至380～400℃进入减压分馏塔，在残压为2～8kPa下，分馏出各种减压馏分，作催化或润滑油原料。

减压渣油经换热冷却后作燃料油或经换热后作焦化、催化裂化，氧化沥青原料。

各种石油化工领域的工艺流程图，总算找到了煤气化技术工艺流程
催化裂化工艺过程
芳烃抽提系统流程图
脱硫流程图
加氢裂化装置反应系统工艺流程
加氢裂化流程图
氢气再接触部分流程
加氢裂化工艺流程图
重整工艺流程图
反再部分工艺流程
炼油事业部物流简图
化工事业部物流简图
化工产品图
石油化工行业流程-原油冶炼利润及工艺分析
石脑油芳构化流程图
甲醇流程图
天然气下游生产工艺流程示意图-RLGA在石油天然气上的应用
石油化工简易流程图
石化化纤产业链流程图
燃料-化工型炼油厂工艺流程框图
常减压蒸馏装置原则工艺流程图
连续装置预处理系统流程图
分段式炼油工艺流程图
炼油设备流程图
烧结烟气脱硫。

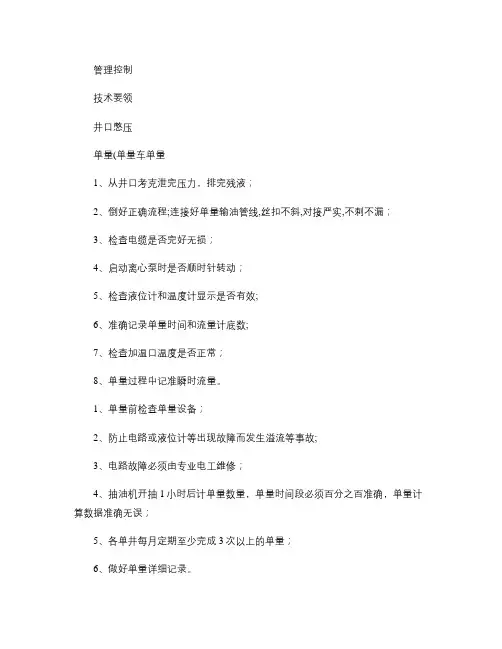

管理控制技术要领井口憋压单量(单量车单量1、从井口考克泄完压力，排完残液；2、倒好正确流程;连接好单量输油管线,丝扣不斜,对接严实,不刺不漏；3、检查电缆是否完好无损；4、启动离心泵时是否顺时针转动；5、检查液位计和温度计显示是否有效;6、准确记录单量时间和流量计底数;7、检查加温口温度是否正常；8、单量过程中记准瞬时流量。

1、单量前检查单量设备；2、防止电路或液位计等出现故障而发生溢流等事故;3、电路故障必须由专业电工维修；4、抽油机开抽1小时后计单量数量，单量时间段必须百分之百准确，单量计算数据准确无误；5、各单井每月定期至少完成3次以上的单量；6、做好单量详细记录。

1、蹩压过程中应严格控制井口压力；2、不正常井，根据情况加密憋压次数；3、如果上冲程时油压增高而下冲程时油压稍稳定,或略有下降,说明泵工作正常，油管无渗漏;4、如果蹩压开始时压力上升快，而后缓慢上升、待十多分钟（或更长后压力又上升，甚至达到1兆帕以上时,说明油井是间歇出油:5、如果油压开始上升缓慢,经十多分钟时间油压的数值仍然上升,甚至又回降,则说明油管漏失，油管上部漏失的功图宽于油管下部漏失的功图6、有详细的憋压记录(憋压日期、憋压时间、憋压井号、憋压结果;管理控制1、憋压时选用合适的压力表，并经校验合格;2、采油树各部位不渗不漏，阀门灵活好用;3、憋压时间不少于10min ；4、拆装压力表时操作要缓慢、平稳；5、憋压压力的下限值应高于本井组回压，最高值控制在高于本井组回压2Mpa 以内；6、憋压值不得超过压力表量程的2/3；7、读压力值时，眼睛、指针、刻度成一条垂直于表盘的直线.日常工作单井录取抽油机井口油、套压1、录取油压（读压力表要使眼睛位于压力表盘正前方，眼睛、指针和刻度线在同意水平位置上;2、检查压力表时放空或卸表要缓慢，特别是放空时要准备放空筒,防止放空时油花四溅。

1、有详细的录取记录(录取日期、井号、油套压值;2、录取的压力值必须在量程1/3-2/3之间,否则要更换量程合适的压力表。

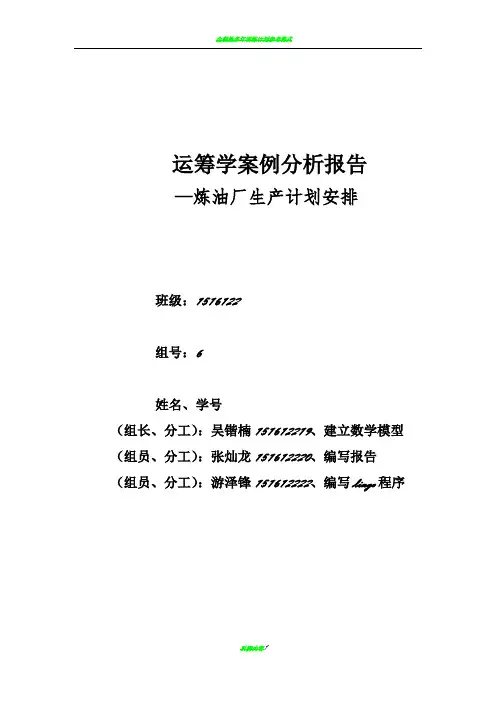

运筹学案例分析报告—炼油厂生产计划安排班级：1516122组号：6姓名、学号（组长、分工）：吴锴楠151612219、建立数学模型（组员、分工）：张灿龙151612220、编写报告（组员、分工）：游泽锋151612222、编写lingo程序一.案例描述某炼油厂的工艺流程图如下图1。
