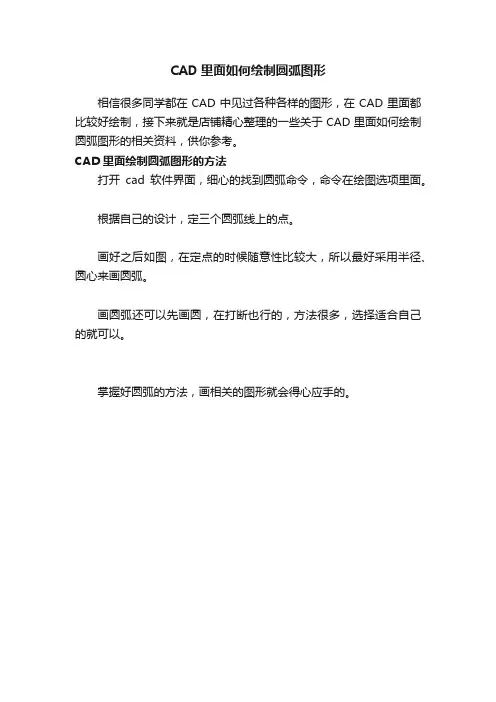

CAD里面如何绘制圆弧图形
相信很多同学都在CAD中见过各种各样的图形,在CAD里面都比较好绘制,接下来就是店铺精心整理的一些关于CAD里面如何绘制圆弧图形的相关资料,供你参考。
CAD里面绘制圆弧图形的方法
打开cad软件界面,细心的找到圆弧命令,命令在绘图选项里面。
根据自己的设计,定三个圆弧线上的点。
画好之后如图,在定点的时候随意性比较大,所以最好采用半径、圆心来画圆弧。
画圆弧还可以先画圆,在打断也行的,方法很多,选择适合自己的就可以。
掌握好圆弧的方法,画相关的图形就会得心应手的。

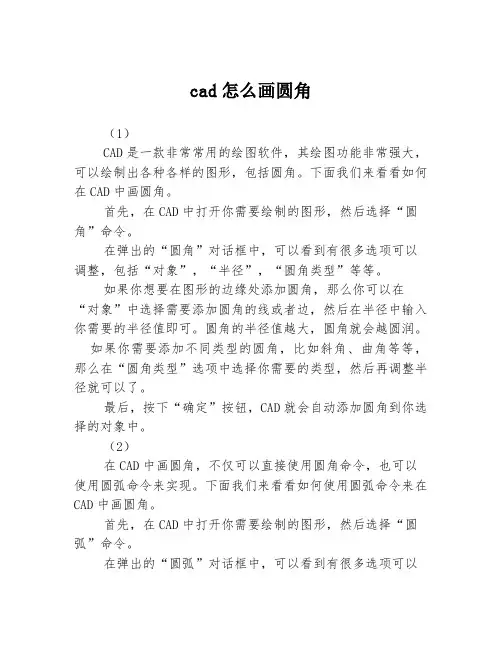

cad怎么画圆角(1)CAD是一款非常常用的绘图软件,其绘图功能非常强大,可以绘制出各种各样的图形,包括圆角。
下面我们来看看如何在CAD中画圆角。
首先,在CAD中打开你需要绘制的图形,然后选择“圆角”命令。
在弹出的“圆角”对话框中,可以看到有很多选项可以调整,包括“对象”,“半径”,“圆角类型”等等。
如果你想要在图形的边缘处添加圆角,那么你可以在“对象”中选择需要添加圆角的线或者边,然后在半径中输入你需要的半径值即可。
圆角的半径值越大,圆角就会越圆润。
如果你需要添加不同类型的圆角,比如斜角、曲角等等,那么在“圆角类型”选项中选择你需要的类型,然后再调整半径就可以了。
最后,按下“确定”按钮,CAD就会自动添加圆角到你选择的对象中。
(2)在CAD中画圆角,不仅可以直接使用圆角命令,也可以使用圆弧命令来实现。
下面我们来看看如何使用圆弧命令来在CAD中画圆角。
首先,在CAD中打开你需要绘制的图形,然后选择“圆弧”命令。
在弹出的“圆弧”对话框中,可以看到有很多选项可以调整,包括“圆弧起点”,“圆弧终点”,“半径”等等。
如果你要在图形的边缘处添加圆角,那么可以在“圆弧起点”中选择需要添加圆角的线或者边的端点,然后在“圆弧终点”中选择需要添加圆角的线或者边的另一个端点,最后再调整“半径”即可。
记得要选中“选定对象”的选项,这样CAD才能自动识别你选择的线或者边。
如果你需要添加不同类型的圆角,比如斜角、曲角等等,那么可以选择对应的起点和终点,然后再调整半径,同时还可以在“圆弧参数”中调整角度和方向。
最后,按下“确定”按钮,CAD就会自动添加圆角到你选择的对象中。
(3)除了使用圆角命令和圆弧命令来实现CAD画圆角外,还可以使用插件或者其他软件来帮助你更快更准确地实现绘图。
下面我们来介绍一些常用的插件和软件。
1. AutoCAD圆角插件:这是一款针对CAD绘图的插件,可以帮助你快速地实现CAD画圆角。
它支持各种类型的圆角,包括水平线圆角、垂直线圆角、斜线圆角和曲线圆角等等,并且支持自定义半径和角度。

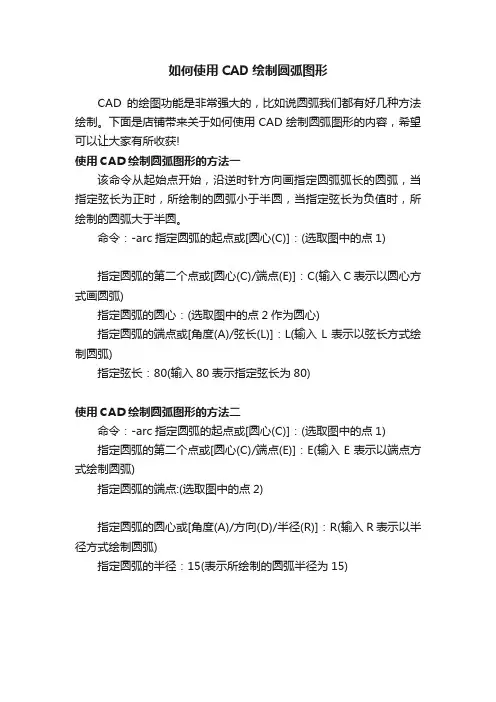

如何使用CAD绘制圆弧图形
CAD的绘图功能是非常强大的,比如说圆弧我们都有好几种方法绘制。
下面是店铺带来关于如何使用CAD绘制圆弧图形的内容,希望可以让大家有所收获!
使用CAD绘制圆弧图形的方法一
该命令从起始点开始,沿逆时针方向画指定圆弧弧长的圆弧,当指定弦长为正时,所绘制的圆弧小于半圆,当指定弦长为负值时,所绘制的圆弧大于半圆。
命令:-arc指定圆弧的起点或[圆心(C)]:(选取图中的点1)
指定圆弧的第二个点或[圆心(C)/端点(E)]:C(输入C表示以圆心方式画圆弧)
指定圆弧的圆心:(选取图中的点2作为圆心)
指定圆弧的端点或[角度(A)/弦长(L)]:L(输入L表示以弦长方式绘制圆弧)
指定弦长:80(输入80表示指定弦长为80)
使用CAD绘制圆弧图形的方法二
命令:-arc指定圆弧的起点或[圆心(C)]:(选取图中的点1)
指定圆弧的第二个点或[圆心(C)/端点(E)]:E(输入E表示以端点方式绘制圆弧)
指定圆弧的端点:(选取图中的点2)
指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:R(输入R表示以半径方式绘制圆弧)
指定圆弧的半径:15(表示所绘制的圆弧半径为15)。

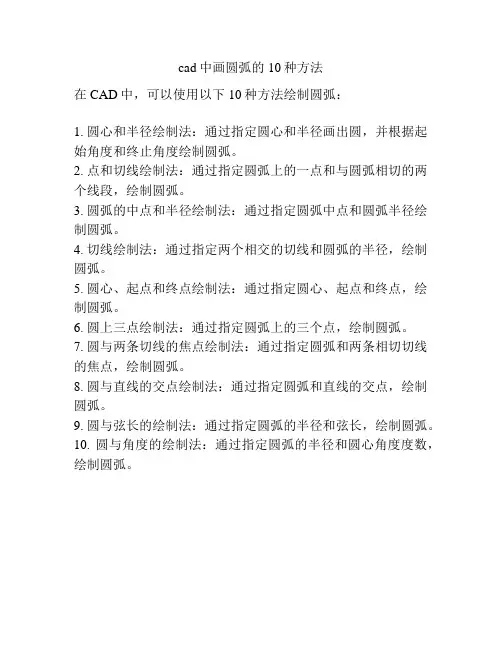

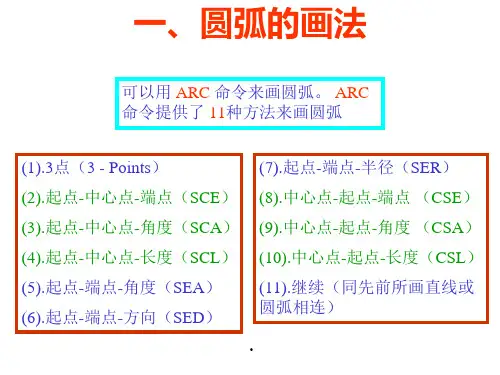

cad中画圆弧的10种方法
在CAD中,可以使用以下10种方法绘制圆弧:
1. 圆心和半径绘制法:通过指定圆心和半径画出圆,并根据起始角度和终止角度绘制圆弧。
2. 点和切线绘制法:通过指定圆弧上的一点和与圆弧相切的两个线段,绘制圆弧。
3. 圆弧的中点和半径绘制法:通过指定圆弧中点和圆弧半径绘制圆弧。
4. 切线绘制法:通过指定两个相交的切线和圆弧的半径,绘制圆弧。
5. 圆心、起点和终点绘制法:通过指定圆心、起点和终点,绘制圆弧。
6. 圆上三点绘制法:通过指定圆弧上的三个点,绘制圆弧。
7. 圆与两条切线的焦点绘制法:通过指定圆弧和两条相切切线的焦点,绘制圆弧。
8. 圆与直线的交点绘制法:通过指定圆弧和直线的交点,绘制圆弧。
9. 圆与弦长的绘制法:通过指定圆弧的半径和弦长,绘制圆弧。
10. 圆与角度的绘制法:通过指定圆弧的半径和圆心角度度数,绘制圆弧。

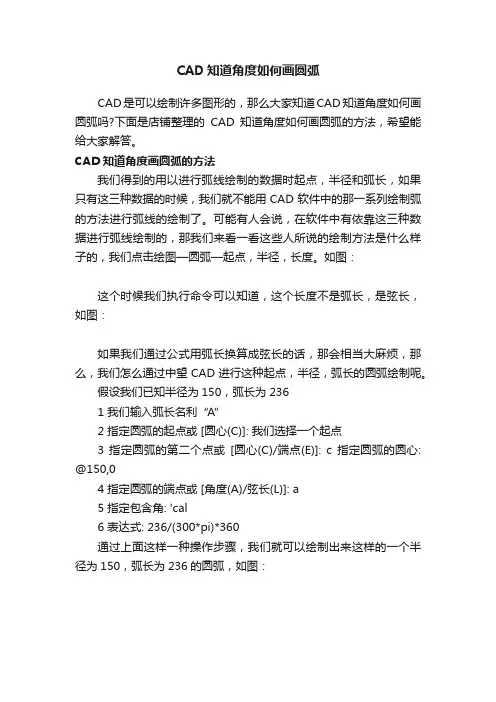

CAD知道角度如何画圆弧
CAD是可以绘制许多图形的,那么大家知道CAD知道角度如何画圆弧吗?下面是店铺整理的CAD知道角度如何画圆弧的方法,希望能给大家解答。
CAD知道角度画圆弧的方法
我们得到的用以进行弧线绘制的数据时起点,半径和弧长,如果只有这三种数据的时候,我们就不能用CAD软件中的那一系列绘制弧的方法进行弧线的绘制了。
可能有人会说,在软件中有依靠这三种数据进行弧线绘制的,那我们来看一看这些人所说的绘制方法是什么样子的,我们点击绘图—圆弧—起点,半径,长度。
如图:
这个时候我们执行命令可以知道,这个长度不是弧长,是弦长,如图:
如果我们通过公式用弧长换算成弦长的话,那会相当大麻烦,那么,我们怎么通过中望CAD进行这种起点,半径,弧长的圆弧绘制呢。
假设我们已知半径为150,弧长为236
1 我们输入弧长名利“A”
2 指定圆弧的起点或 [圆心(C)]: 我们选择一个起点
3 指定圆弧的第二个点或[圆心(C)/端点(E)]: c 指定圆弧的圆心: @150,0
4 指定圆弧的端点或 [角度(A)/弦长(L)]: a
5 指定包含角: 'cal
6 表达式: 236/(300*pi)*360
通过上面这样一种操作步骤,我们就可以绘制出来这样的一个半径为150,弧长为236的圆弧,如图:。

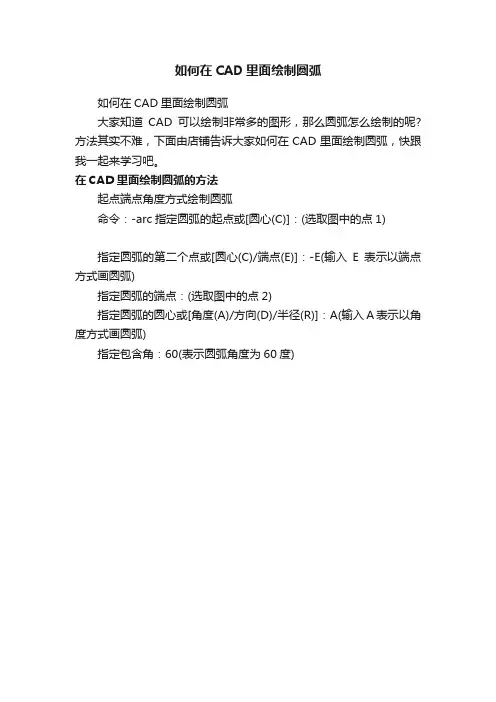

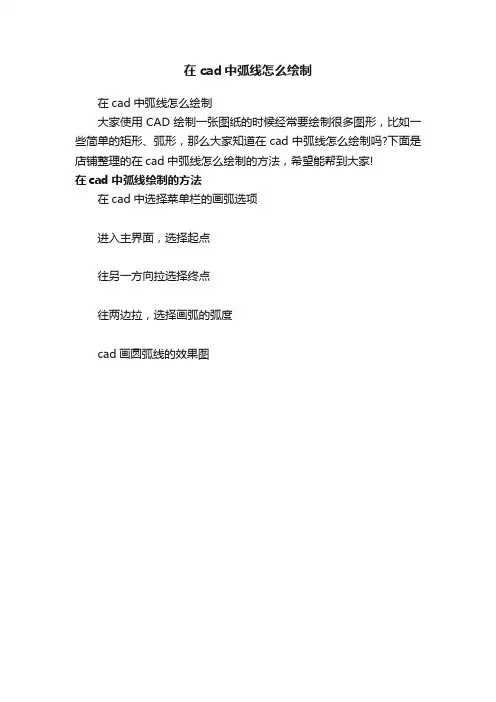

如何在CAD里面绘制圆弧
如何在CAD里面绘制圆弧
大家知道CAD可以绘制非常多的图形,那么圆弧怎么绘制的呢?方法其实不难,下面由店铺告诉大家如何在CAD里面绘制圆弧,快跟我一起来学习吧。
在CAD里面绘制圆弧的方法
起点端点角度方式绘制圆弧
命令:-arc指定圆弧的起点或[圆心(C)]:(选取图中的点1)
指定圆弧的第二个点或[圆心(C)/端点(E)]:-E(输入E表示以端点方式画圆弧)
指定圆弧的端点:(选取图中的点2)
指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:A(输入A表示以角度方式画圆弧)
指定包含角:60(表示圆弧角度为60度)。

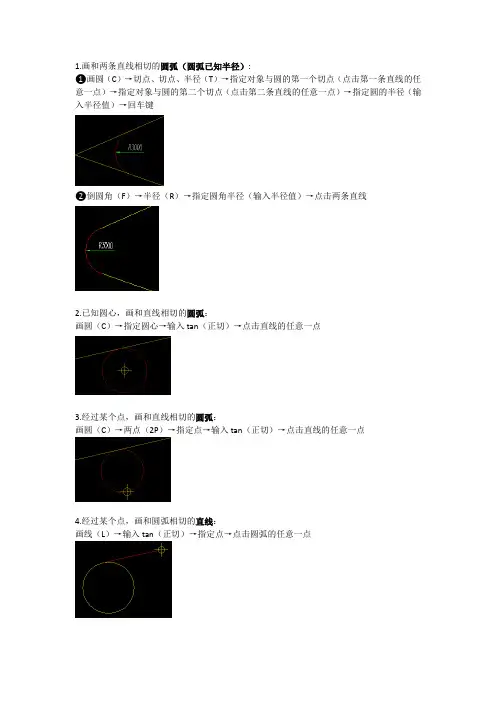

1.画和两条直线相切的圆弧(圆弧已知半径):
❶画圆(C)→切点、切点、半径(T)→指定对象与圆的第一个切点(点击第一条直线的任意一点)→指定对象与圆的第二个切点(点击第二条直线的任意一点)→指定圆的半径(输入半径值)→回车键
❷倒圆角(F)→半径(R)→指定圆角半径(输入半径值)→点击两条直线
2.已知圆心,画和直线相切的圆弧:
画圆(C)→指定圆心→输入tan(正切)→点击直线的任意一点
3.经过某个点,画和直线相切的圆弧:
画圆(C)→两点(2P)→指定点→输入tan(正切)→点击直线的任意一点
4.经过某个点,画和圆弧相切的直线:
画线(L)→输入tan(正切)→指定点→点击圆弧的任意一点
5.经过圆弧的一个端点,画和圆弧相切的直线:
连结圆心与端点画一条直线→以端点为圆心,把直线旋转90°。

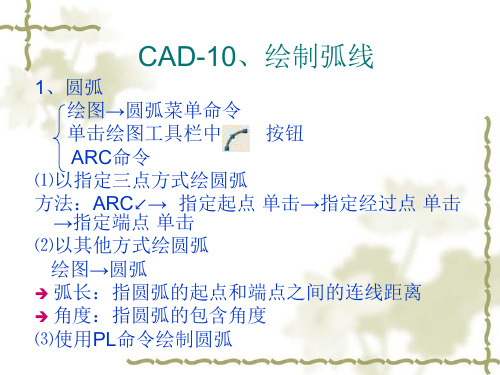

CAD中怎么创建圆弧?CAD圆弧快捷键应用技巧
有些CAD新手在绘制图纸的过程中,想要用CAD画圆弧但却不知道如何操作,下面小编就通过浩辰CAD软件中CAD圆弧快捷键应用实例来给大家分享一下CAD画圆弧的具体操作技巧吧!
CAD圆弧快捷键:
浩辰CAD软件中CAD圆弧快捷键命令是:ARC,主要用于创建圆弧。
CAD画圆弧的操作步骤:
首先打开浩辰CAD软件,然后在命令行输入快捷键命令:ARC,按回车键确认,根据命令行提示在绘图区域指定圆弧的起点或[圆心(C)],接着继续指定圆弧的第二个点或[圆心(C)/端点(E)],即可完成圆弧的绘制了。
如下图所示:
除了使用CAD圆弧快捷键命令以外,还可以通过菜单栏和工具栏来调用圆弧命令。
具体操作步骤如下:
菜单栏:【绘图】—【圆弧】。
如下图所示:
工具栏:【常用】—【绘图】—【圆弧】。
如下图所示:
上述CAD教程中小编给大家整理介绍了浩辰CAD软件中通过CAD圆弧快捷键来画圆弧的相关操作技巧,你学会了吗?。
cad圆弧怎么画第一篇:CAD圆弧的基本概念和绘制方法CAD(Computer-Aided Design),即计算机辅助设计,在现代制造业中有着广泛的应用。
其中,圆弧是CAD中基本的绘图元素之一。
下面,我们来介绍一下CAD圆弧的基本概念和绘制方法。
1. 圆弧是什么?圆弧指的是圆上面的一个连续的弧段,它的两端连接着圆的两个端点。
圆弧可以看作是一种区别于直线的曲线形状,一些工业设计、建筑设计和深度学习领域也广泛使用圆弧。
2. 圆弧的属性在CAD中,圆弧有以下几个属性:- 圆心:圆弧所属圆的中心- 半径:圆弧所属圆的半径- 起点:圆弧的起始点- 终点:圆弧的终止点- 起始角度:绘制圆弧的起始角度- 结束角度:绘制圆弧的结束角度3. 绘制圆弧的方法在CAD中,绘制圆弧的方法多种多样。
下面是其中的两种常用方法:- 方法一打开CAD软件,进入绘图界面,点击「圆弧」图标,或者在「工具栏」中选择「圆弧」命令。
按照提示进行操作,分别输入圆弧的「圆心」、「半径」和「起始角度」、「结束角度」即可。
- 方法二打开CAD软件,进入绘图界面,输入「ARC」命令后,按空格键。
按照提示进行操作,分别输入圆弧的「圆心」、「半径」和「起始角度」、「结束角度」即可。
上面两种方法都是比较基础和简单的绘制圆弧的方法。
对于复杂的圆弧(例如带切线角的圆弧),还需要了解更加高级的绘制方法。
总的来说,CAD圆弧是一种常见的绘图元素,其基本的属性和绘制方法是必须掌握的技能之一。
下面进入下一篇,我们将介绍更加高级的圆弧绘制方法。
第二篇:CAD圆弧的高级绘制方法在CAD中,圆弧的旋转、偏移、修剪等操作是比较常见的。
此外,一些高级的圆弧操作,例如绘制带切线角的圆弧、绘制嵌套的圆弧等,也需要了解一下。
下面,我们将介绍一些高级的CAD圆弧绘制方法。
1. 绘制带切线角的圆弧绘制带切线角的圆弧,需要先绘制圆弧,然后在圆弧上加入切线。
具体方法如下:- 先绘制一个圆弧使用圆弧绘图工具,绘制一个圆弧。
CAD绘图命令之圆弧图解教程(快捷键:A)
圆弧:圆上任意两点间的部分叫做圆弧,简称弧。
点击绘图工具栏的圆弧命令,或者点击绘图,点击圆弧,或者输入A回车执行圆弧命令,A是圆弧快捷键。
点击圆弧命令后,可以在绘图区点击三点确定一个圆弧形状及大小。
第一点是圆弧起点,第二点是圆弧上的一点,第三点是圆弧端点。
点击圆弧命令后,输入栏处会出现:指定圆弧的起点或 [圆心(C)]: 这里可以使用圆心来绘制圆弧,我这时输入C回车,点击圆心(在绘图区点击),点击起点,然后点击端点得到圆弧,或者通过输入角度和弦长来得到圆弧。
点击绘图,点击圆弧,下拉会出现很多圆弧绘图方式,字面意思就能理解。
只要记住,绘图步骤按照输入栏里面的提示一步一步做就可以了。
如何在CAD中绘制扇形和圆CAD是一种广泛应用于设计和制图领域的软件。
它具有强大的绘图工具,能够满足各种设计需求。
本文将介绍如何在CAD中绘制扇形和圆,让您更高效地进行绘图工作。
绘制扇形:1. 打开CAD程序并创建一个新的绘图文件。
2. 在绘图界面的绘图区域选择一个适当的位置开始绘制扇形。
3. 在CAD的绘图工具栏中找到“绘制”命令,点击下拉菜单并选择“圆弧”选项。
4. 在CAD命令行处输入“C”(Circle)命令,按下回车键,然后输入扇形的中心点坐标。
5. 在命令行处输入扇形的半径大小。
6. 输入“A”(Angle)命令,按下回车键,然后输入扇形的起始角度和结束角度。
7. 根据需要调整扇形的角度大小和方向。
8. 按下回车键完成扇形的绘制。
绘制圆:1. 打开CAD程序并创建一个新的绘图文件。
2. 在绘图界面的绘图区域选择一个适当的位置开始绘制圆。
3. 在CAD的绘图工具栏中找到“绘制”命令,点击下拉菜单并选择“圆”选项。
4. 在CAD命令行处输入“C”(Circle)命令,按下回车键,然后输入圆的中心点坐标。
5. 在命令行处输入圆的半径大小。
6. 按下回车键完成圆的绘制。
在CAD中绘制扇形和圆这两个简单的形状时,可以根据需要进行进一步的编辑和修改。
例如,可以更改扇形和圆的颜色、线条样式和线条粗细。
还可以使用CAD的平移、旋转和缩放工具对绘制的形状进行移动、旋转和缩放操作。
此外,CAD还提供了许多其他有用的绘图工具和命令,可以帮助您在绘制过程中更加高效和精确。
例如,可以使用CAD的偏移命令进行形状的复制和平行移动,还可以使用CAD的阵列命令进行形状的复制和排列。
在CAD中绘制扇形和圆不仅可以满足一些基本的绘图需求,还可以应用于许多不同的设计项目中,如建筑设计、机械工程和城市规划等。
通过掌握CAD的绘图工具和技巧,您可以更加灵活和高效地进行设计和制图工作。
总结:本文介绍了如何在CAD中绘制扇形和圆。
AutoCAD如何绘制圆弧、椭圆和椭圆弧(基础学习四)AutoCAD里绘制圆弧的方法有四种,第一种是指定圆弧的起点、圆弧上的一点和圆弧的终点来绘制圆弧,第二种是指定圆弧的圆心、圆弧的起点和终点来绘制圆弧,第三种是指定圆弧的圆心、圆弧的起点和圆弧对应的圆心角来绘制圆弧,第四种是指定圆弧的圆心、圆弧的起点和圆弧对应的弦长来绘制圆弧。
下面分别讲解每一种的具体操作。
点击“绘图”工具栏里的“圆弧”工具,命令行窗口提示“指定圆弧的起点或[圆心(C)]:”,用鼠标在指定的起点上点击一下,随之命令行窗口提示“指定圆弧的第二个点或[圆心(C)/端点(E)]:”,用鼠标在指定的圆弧中间的点上点击一下,最后命令行窗口提示“指定圆弧的端点::”,这里的“端点”是指终点,用鼠标在指定的终点上点击一下,圆弧绘制完成,这是第一种方法。
第二种方法的具体操作步骤是,点击“绘图”工具栏里的“圆弧”工具,当命令行窗口提示“指定圆弧的起点或[圆心(C)]:”的时候,键入“c”并回车,命令行窗口接着提示“指定圆弧的圆心:”,在指定的圆心上点击鼠标,接下来命令行窗口提示“指定圆弧的起点:”,在指定的圆弧起点上点击鼠标,最后命令行窗口提示“指定圆弧的端点或[角度(A)/弦长(L)]:”,在指定的圆弧的终点上点击鼠标,圆弧就绘制好了。
第三种方法的具体操作步骤和第二种相仿,只是在进行到命令行窗口提示“指定圆弧的端点或[角度(A)/弦长(L)]:”的时候,键入“a”并回车,接下来命令行窗口提示“指定包含角:”,键入圆弧对应的圆心角的指定角度比如“120”后回车,圆弧绘制成功。
第四种方法的具体操作步骤也和第二种相仿,只是在进行到命令行窗口提示“指定圆弧的端点或[角度(A)/弦长(L)]:”的时候,键入“L”并回车,命令行窗口接着提示“指定弦长:”,键入指定的圆弧对应的弦长后回车,圆弧绘制成功。
椭圆的画法有两种,一种是指定椭圆轴的两个端点和另一轴的一个端点,另一种是指定椭圆的中心和长短轴的各一个端点。
圆弧画法及fro命令在门的制图使用技巧门的作图操作运用到矩形、圆弧画法和fro(或from)命令的使用技巧,应用到四项基础画图知识,应用到相对坐标输入方法,应用到圆心角与弦切角的数学关系在圆弧画图中的作用,该实例给初学CAD的学者系统性掌握了圆弧画法基础知识,并灵活使用任何图形圆弧画法技巧。
首先,打开cda软件平面制图窗口如下:
1、用鼠标点击“矩形”后,输入相对坐标@(100,2100),是矩形门框尺寸,显示如下图:
2、用鼠标点击“圆弧”后(注意鼠标不要点击任何地方),直接用鼠标在命令栏如下图里在“命令:”前面位置,输入“fro”命令”
点击“回车”。
3、鼠标点击A点(基点,注:画圆弧位置的任何起点)位置,输入偏移相对坐标@(900,0)后点击“回车”(这时鼠标光标偏移到B点,该点作为三点圆弧画法的第1点即圆弧弧长的起点)显示如下:
4、鼠标在命令栏里输入“e”点击“回车”这时移动鼠标光标(根据制图需要,可以移动光标到任意制图点位置点击,本图为门框需要在D点位置点击)点击D点(该点为圆弧画法的第2点即圆弧弧长的终点,确定该点就确定弧长了,再确定圆弧的圆心则该圆弧就可以画出来了)显示如下图:
5、在第4步鼠标光标在D点位置时,就在命令栏里输入角度(A)点击“回车”,显示如下图:
最后点击“回车”圆弧画图完成,显示如下图:
输入角度“A”再输入45°角,圆弧画完,门也就制图完成。
但在这里注意,圆弧起点C处圆弧切线与BC线是垂直的,圆弧线CD没有超过切线,画法正确。
这里运用到使用角度法决定圆弧圆心“C”,不能用在命令栏里输入半径“R”、“回车”,再输入半径值,再“回车”画圆弧,否则画出圆弧CD线超过C点处切线,不正确,比如,在第4步,输入“e”光标在D点,接着输入“R”、“回车”,输入R值“900”在B点点击光标(或可以不输入R值在任意点击光标即确认圆心点)圆弧画完;虽然输入R=900,但在B点点击鼠标,图上量到r=2100门高度,从结果可以看出圆弧超出C点垂线,圆弧线与切线切割,在复杂的图形制图,如果在c点再画其它线,那么该门的示意图就完善,该画法不符合要求,如下图:
这里就可以知道,圆弧圆心C不是由输入R值来确定,过两点画圆弧可以有多个圆弧线和多个圆心如下图,
所以采用切线法画圆弧表示门的示意图比较理想。
1、切线CE垂直AC=90°,圆心O点处圆心角∠COD=2∠DEC弦切角,所以确定圆弧圆心点O时,命令栏输入“A”再输入“45°”即得对应的圆弧线CD,切线。
